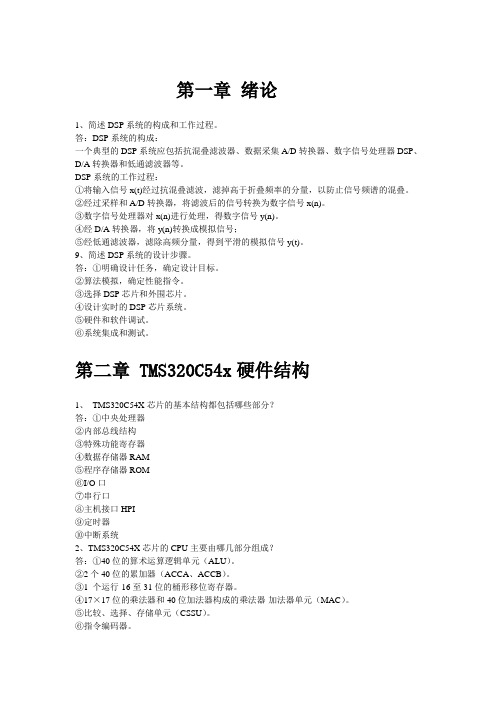

第一章绪论1、简述DSP系统的构成和工作过程。
答：DSP系统的构成：一个典型的DSP系统应包括抗混叠滤波器、数据采集A/D转换器、数字信号处理器DSP、D/A转换器和低通滤波器等。
DSP系统的工作过程：①将输入信号x(t)经过抗混叠滤波，滤掉高于折叠频率的分量，以防止信号频谱的混叠。
②经过采样和A/D转换器，将滤波后的信号转换为数字信号x(n)。
③数字信号处理器对x(n)进行处理，得数字信号y(n)。
④经D/A转换器，将y(n)转换成模拟信号；⑤经低通滤波器，滤除高频分量，得到平滑的模拟信号y(t)。
9、简述DSP系统的设计步骤。
答：①明确设计任务，确定设计目标。
②算法模拟，确定性能指令。
③选择DSP芯片和外围芯片。
④设计实时的DSP芯片系统。
⑤硬件和软件调试。
⑥系统集成和测试。
第二章 TMS320C54x硬件结构1、TMS320C54X芯片的基本结构都包括哪些部分？答：①中央处理器②内部总线结构③特殊功能寄存器④数据存储器RAM⑤程序存储器ROM⑥I/O口⑦串行口⑧主机接口HPI⑨定时器⑩中断系统2、TMS320C54X芯片的CPU主要由哪几部分组成？答：①40位的算术运算逻辑单元（ALU）。
②2个40位的累加器（ACCA、ACCB）。
③1 个运行-16至31位的桶形移位寄存器。
④17×17位的乘法器和40位加法器构成的乘法器-加法器单元（MAC）。
⑤比较、选择、存储单元（CSSU）。
⑥指令编码器。
⑦CPU状态和控制寄存器。
3、TMS320VC5402共有多少可屏蔽中断？它们分别是什么？RS和NMI属于哪一类中断源？答：TMS320VC5402有13个可屏蔽中断，RS和NMI属于外部硬件中断。
4、试分析下列程序的流水线冲突，画出流水线操作图。
如何解决流水冲突？STLM A，AR0STM #10，AR1LD *AR1，B解：流水线图如下图：1 2 3 4 5 6 7 8 9预取指取指译码寻址读数执行STLM A,AR0写AR1预取指取指译码寻址读数执行STM#10,AR1 (1st Word)写AR2写AR2预取指取指译码寻址读数执行STM#10,AR1(2nd Word)预取指取指译码寻址读数执行LD *AR1,B 读AR2解决流水线冲突：最后一条指令（LD *AR1，B）将会产生流水线冲突，在它前面加入一条NOP指令可以解决流水线冲突。
第一章:1、数字信号处理得实现方法一般有哪几种？答:数字信号处理得实现就是用硬件软件或软硬结合得方法来实现各种算法。
(1) 在通用得计算机上用软件实现; (2) 在通用计算机系统中加上专用得加速处理机实现;(3) 用通用得单片机实现, 这种方法可用于一些不太复杂得数字信号处理, 如数字控制; (4)用通用得可编程 DSP 芯片实现。
与单片机相比, DSP 芯片具有更加适合于数字信号处理得软件与硬件资源, 可用于复杂得数字信号处理算法; (5) 用专用得 DSP 芯片实现。
在一些特殊得场合, 要求得信号处理速度极高, 用通用 DSP 芯片很难实现( 6) 用基于通用 dsp 核得asic 芯片实现。
2、简单得叙述一下 dsp 芯片得发展概况？答: 第一阶段, DSP 得雏形阶段( 1980 年前后)。
代表产品: S2811。
主要用途: 军事或航空航天部门。
第二阶段, DSP 得成熟阶段( 1990 年前后)。
代表产品: TI 公司得 TMS320C20主要用途: 通信、计算机领域。
第三阶段, DSP 得完善阶段( 2000 年以后)。
代表产品:TI 公司得 TMS320C54 主要用途: 各个行业领域。
3、可编程 dsp 芯片有哪些特点？答: 1、采用哈佛结构( 1) 冯。
诺依曼结构, ( 2) 哈佛结构( 3) 改进型哈佛结构2、采用多总线结构3、采用流水线技术4、配有专用得硬件乘法-累加器5、具有特殊得 dsp 指令6、快速得指令周期7、硬件配置强8、支持多处理器结构9、省电管理与低功耗4、什么就是哈佛结构与冯。
诺依曼结构？它们有什么区别？答: 哈佛结构: 该结构采用双存储空间, 程序存储器与数据存储器分开, 有各自独立得程序总线与数据总线, 可独立编址与独立访问, 可对程序与数据进行独立传输, 使取指令操作、指令执行操作、数据吞吐并行完成, 大大地提高了数据处理能力与指令得执行速度, 非常适合于实时得数字信号处理。
第一章1、数字信号处理实现方法一般有几种？答：课本P2（2.数字信号处理实现）2、简要地叙述DSP芯片的发展概况。
答：课本P2（1.2.1 DSP芯片的发展概况）3、可编程DSP芯片有哪些特点？答：课本P3（1.2.2 DSP芯片的特点）4、什么是哈佛结构和冯诺依曼结构？他们有什么区别？答：课本P3-P4(1.采用哈佛结构）5、什么是流水线技术？答：课本P5（3.采用流水线技术）6、什么是定点DSP芯片和浮点DSP芯片？它们各有什么优缺点？答：定点DSP芯片按照定点的数据格式进行工作，其数据长度通常为16位、24位、32位。
定点DSP的特点：体积小、成本低、功耗小、对存储器的要求不高；但数值表示范围较窄，必须使用定点定标的方法，并要防止结果的溢出。
浮点DSP芯片按照浮点的数据格式进行工作，其数据长度通常为32位、40位。
由于浮点数的数据表示动态范围宽，运算中不必顾及小数点的位置，因此开发较容易。
但它的硬件结构相对复杂、功耗较大，且比定点DSP芯片的价格高。
通常，浮点DSP芯片使用在对数据动态范围和精度要求较高的系统中。
7、DSP技术发展趋势主要体现在哪些方面？答：课本P9（3.DSP发展技术趋势）8、简述DSP系统的构成和工作过程。
答：课本P10（1.3.1DSP系统的构成）9、简述DSP系统的设计步骤。
答：课本P12（1.3.3DSP系统的设计过程）10、DSP系统有哪些特点？答：课本P11（1.3.2DSP系统的特点）11、在进行DSP系统设计时，应如何选择合理的DSP芯片？答：课本P13（1.3.4DSP芯片的选择）12、TMS320VC5416-160的指令周期是多少毫秒？它的运算速度是多少MIPS？解：f=160MHz，所以T=1/160M=6.25ns=0.00000625ms；运算速度=160MIPS第二章1、TMS320C54x芯片的基本结构都包括哪些部分？答：课本P17（各个部分功能如下）2、TMS320C54x芯片的CPU主要由几部分组成？答：课本P18（1.CPU)3、处理器工作方式状态寄存器PMST中的MP/MC、OVLY和DROM3个状态位对’C54x 的存储空间结构有何影响？答：课本P34（PMST寄存器各状态位的功能表）4、TMS320C54x芯片的内外设主要包括哪些电路？答：课本P40（’C54x的片内外设电路）5、TMS320C54x芯片的流水线操作共有多少个操作阶段？每个操作阶段执行什么任务？完成一条指令都需要哪些操作周期？答：课本P45（1.流水线操作的概念）6、TMS320C54x芯片的流水线冲突是怎样产生的？有哪些方法可以避免流水线冲突？答：由于CPU的资源有限，当多于一个流水线上的指令同时访问同一资源时，可能产生时序冲突。
DSP原理与应用课后答案邹彦主编第五章 TMS320C54x的汇编语言程序设计1、伪指令和注释有什么差别?它们在程序中的作用一样吗? 答：伪指令用于为程序提供数据并指示汇编程序如何汇编程序，是汇编语言程序的一个重要内容。
汇编伪指令主要完成以下工作：（1）将代码和数据汇编进指定的段（2）为未初始化的变量在存储器中保留空间（3）控制清单文件是否产生（4）初始化存储器（5）汇编条件代码块（6）定义全局变量（7）为汇编器指定可以获得宏的库（8）考察符号调试信号注释是程序的任选项。
注释可以由ASCII码和空格组成。
注释在汇编源清单中要显示，但不能影响汇编。
注释在程序中的作用是说明程序语句的含义，以便对软件进行维护。
5、在堆栈操作中，PC当前地址为4020H，SP当前地址为3H，运行PSHM AR7后，PC和SP的值分别是多少？解：SP=2H；PC=4021H6、试编写0.25×(-0.1)的程序代码。
参考程序如下： .title \_c_int00: ssbx FRCT .mmregs stm#x,ar1 .global _c_int00 rpt #0x1 .bss x,1 mvpd #Coef,*ar1+ .bss y,1 stm #x,ar2 .bss z,1 stm #y,ar3 .data mpy *ar2,*ar3,A Coef: .word25*32768/100 sth A,*ar1 .word -1*32768/10 Wait: b Wait .text .end 7、将定点数0.00125用浮点数表示。
解：A=28H；T=19H8、试写出以下两条指令的运行结果：①EXP AA=FFFD876624 T=0000则以上指令执行后，B、T的值各是多少？解:A=0xFFFD876624；T=5 ②NORM BB=420D0D0D0D, T=FFF9则以上指令执行后，B、T的值各是多少？解:B=0x841A1A1A, T=FFF9第七章 TMS320C54x片内外设、接口及应用2、已知TMS320C54X的CLKOUT频率为4MHz，那么，①在SAM工作方式下，主机的时钟频率是多少？解：在SAM工作方式下，主机频率可达3.2MHz或2.4MHz。
填空：●OVL Y=（0），片内RAM仅配置到到数据存储空间。
●DROM=（1），片内ROM配置程序和数据存储空间。
●ST1的CPL=（1）表示选用对战指针SP的直接寻址方式。
●ST1的C16=（1）表示ALU工作在双精度算术运算式。
●软件中断是由（INTR）（TRAD）（RESET）产生的。
●时钟发生器包括一个（内部振荡电路）和一个（锁相环电路）。
●状态寄存器ST1中CPL=0表示（使用DP），CPL=1表示（使用SP）●累加器寻址的两条指令分别是（READA Smem）（WRITA Smem）●链接器对段的处理主要通过（MEMORY）和（SECTIONS）两个命令完成。
●所有的TMS320C54x芯片内部都包含（程序）存储器和（数据）存储器。
●所有的COFF目标文件都包含以下三种形式的段：（.text文本段.data数据段.bss保留空间段）。
●TMS320C54x有8组16位总线（1组程序总线，3组数据总线，4组地址总线）。
●TMS320C54x DSP具有两个（40）位累加器。
累加器A的（AG或32~39）位是保护位。
●对于32位数寻址时，如果寻址的第一个字处在偶地址，那么第二个就处在（下一个高）地址；如果寻址的第一个字处在奇地址，那么第二个就处在（前一个低）地址。
●●●●●●●DSP芯片特点：有（改进的哈佛结构）、（低功耗设计）和（高度并行性）（多处理单元）（特殊DSP指令）等特点。
●DSP片内寄存器在C语言中一般采用（指针）方式来访问，常常采用的方法是将DSP寄存器地址的列表定义在（头文件）。
●TMS320C54x有3个16位寄存器作为状态和控制寄存器（ST0）（ST1）（PMST）。
●TMS320C54x的三类串行口：（标准同步串行口）（缓冲串行口）（时分多路串行口）。
●TMS320C54x的工作方式状态寄存器PMST提供了三个控制位，包括（MP/非MC)、(OVL Y)、(DROM）。
DSP原理及应用邹彦知识点总结1.数字信号的表示与处理数字信号是连续信号经过采样和量化得到的离散信号。
常见的表示方法有离散时间形式和离散频率形式，其中离散时间形式使用离散序列和单位脉冲函数来表示，离散频率形式使用离散傅里叶变换（DFT）或离散傅里叶级数（DFS）来表示。
对于离散信号的处理，主要包括滤波、变换、编码和解码等操作。
2.信号滤波滤波是DSP应用中最常见的操作之一，其目的是将信号中的一些频率成分增强或抑制。
常见的滤波器有低通滤波器、高通滤波器、带通滤波器和带阻滤波器等。
滤波器的设计方法包括基于时域的方法和基于频域的方法，其中常用的设计方法有FIR滤波器设计和IIR滤波器设计。
3.信号变换信号变换是将信号从一个表示域变换到另一个表示域的过程。
常见的信号变换有傅里叶变换、离散傅里叶变换和小波变换等。
傅里叶变换可以将信号从时域变换到频域，得到信号的频谱信息。
离散傅里叶变换是傅里叶变换的离散形式，常用于数字信号处理。
小波变换是一种时频分析方法，能够同时获取信号的时域和频域信息。
4.信号压缩与编码信号压缩与编码是一种减少信号冗余度的方法，既可以减小存储空间的占用，又可以提高信号的传输效率。
常见的信号压缩方法有无损压缩和有损压缩两种。
无损压缩是指在压缩过程中不丢失任何信息，典型的方法有霍夫曼编码和算术编码。
有损压缩是指在压缩过程中丢弃一部分信号信息，主要用于压缩音频和视频等数据，常用的方法有离散余弦变换和小波变换。
5.信号处理算法信号处理算法主要涉及滤波算法、变换算法和编解码算法等。
滤波算法包括滑动平均滤波、中值滤波和自适应滤波等方法。
变换算法包括傅里叶变换算法、快速傅里叶变换算法和小波变换算法等。
编解码算法主要涉及信号的压缩和解压缩算法，如霍夫曼编码和离散余弦变换等。
6.DSP应用领域DSP技术广泛应用于音频处理、图像处理、通信系统、雷达系统和生物医学领域等。
在音频处理方面，DSP可以实现音频滤波、音频压缩和音频特效等功能。
DSP复习资料一、填空题1、TMS320C54x的CPU状态控制寄存器应包括处理器工作方式控制及寄存器PMST、状态寄存器ST0和状态寄存器ST1。
P15-162、TMS320C54x系列DSP芯片的总线结构包括1条程序总线、3条数据总线和4条地址总线。
P103、试写出两种存储器映像寄存器寻址指令：POP 、LDM 。
P332-。
4、TMS320C54xDSP的Q12.3定标的最大数据精度是35、54x系列的存储空间在不扩展的情况下共可提供192kW的可寻址存储空间。
6、54X系列DSP的CPU结构单元中专用于通信Viterbi编码的是比较、选择和存储单元（CSSU）。
P147、编写命令链接文件时所用的两个命令分别是MEMORY和SECTIONS。
P1028、通用DSP芯片使用SUBC完成除法运算的限制条件是两个操作数必须为正数。
9、TMS320C54x系列芯片的存储空间在不扩展的情况下应包括64K字程序存储空间、64K字数据存储空间和64K字I/O存储空间，总共192K字可寻址存储空间。
P1710、负小数0.05在16位定点DSP的汇编语言中的正确描述是.word -5*32768/100。
P1642-。
11、TMS320C54xDSP的Q.15定标的数据范围是+1~-1，其最大数据精度是1512、TMS320C54x的地址总线访问方式中，程序读、写访问的是PAB总线。
P1013、54x系列DSP的6条独立流水线操作分别是预取指、取指、取操作数和执行指令。
P214、DSP的中断处理包括接收中断请求、中断确认和执行中断服务程序三个流程。
P237-23815、DSP芯片根据数据运算方式分为定点和浮点DSP，54x系列属于16位定点DSP。
P416、TMS320C54x系列芯片的存储空间在不扩展的情况下应包括64K字程序存储空间、64K字数据存储空间和64K字I/O存储空间。
同9题17、试写出两种寻址32位数的指令：DADD、DSUB。
第一章1、数字信号处理实现方法一般有几种？答：课本P2（2.数字信号处理实现）2、简要地叙述DSP芯片的发展概况。
答：课本P2（1.2.1 DSP芯片的发展概况）3、可编程DSP芯片有哪些特点？答：课本P3（1.2.2 DSP芯片的特点）4、什么是哈佛结构和冯诺依曼结构？他们有什么区别？答：课本P3-P4(1.采用哈佛结构）5、什么是流水线技术？答：课本P5（3.采用流水线技术）6、什么是定点DSP芯片和浮点DSP芯片？它们各有什么优缺点？答：定点DSP芯片按照定点的数据格式进行工作，其数据长度通常为16位、24位、32位。
定点DSP的特点：体积小、成本低、功耗小、对存储器的要求不高；但数值表示范围较窄，必须使用定点定标的方法，并要防止结果的溢出。
浮点DSP芯片按照浮点的数据格式进行工作，其数据长度通常为32位、40位。
由于浮点数的数据表示动态范围宽，运算中不必顾及小数点的位置，因此开发较容易。
但它的硬件结构相对复杂、功耗较大，且比定点DSP芯片的价格高。
通常，浮点DSP芯片使用在对数据动态范围和精度要求较高的系统中。
7、DSP技术发展趋势主要体现在哪些方面？答：课本P9（3.DSP发展技术趋势）8、简述DSP系统的构成和工作过程。
答：课本P10（1.3.1DSP系统的构成）9、简述DSP系统的设计步骤。
答：课本P12（1.3.3DSP系统的设计过程）10、DSP系统有哪些特点？答：课本P11（1.3.2DSP系统的特点）11、在进行DSP系统设计时，应如何选择合理的DSP芯片？答：课本P13（1.3.4DSP芯片的选择）12、TMS320VC5416-160的指令周期是多少毫秒？它的运算速度是多少MIPS？解：f=160MHz，所以T=1/160M=6.25ns=0.00000625ms；运算速度=160MIPS第二章1、TMS320C54x芯片的基本结构都包括哪些部分？答：课本P17（各个部分功能如下）2、TMS320C54x芯片的CPU主要由几部分组成？答：课本P18（1.CPU)3、处理器工作方式状态寄存器PMST中的MP/MC、OVLY和DROM3个状态位对'C54x的存储空间结构有何影响？答：课本P34（PMST寄存器各状态位的功能表）4、TMS320C54x芯片的内外设主要包括哪些电路？答：课本P40（'C54x的片内外设电路）5、TMS320C54x芯片的流水线操作共有多少个操作阶段？每个操作阶段执行什么任务？完成一条指令都需要哪些操作周期？答：课本P45（1.流水线操作的概念）6、TMS320C54x芯片的流水线冲突是怎样产生的？有哪些方法可以避免流水线冲突？答：由于CPU的资源有限，当多于一个流水线上的指令同时访问同一资源时，可能产生时序冲突。
一、填空题1.TI公司的定点DSP产品主要有TMS320C2000 系列、TMS320C5000系列和TMS320C6000 系列。
2.’C54x DSP中传送执行指令所需的地址需要用到 PAB 、CAB、DAB和 EAB4条地址总线。
3.DSP的内部存储器类型可分为随机存取存储器（RAM）和只读存储器（ROM）。
其中RAM又可以分为两种类型：单寻址RAM（SARAM）和双寻址RAM（DARAM）。
4.’C54x DSP的内部总存储空间为192K字，分成3个可选择的存储空间：64K字的程序存储空间、64K字的数据存储空间和64K字的 I/O空间。
5.从功能结构上，’C54X DSP的CPU可以划分成运算部件和控制部件两大部分。
6.’C54x DSP的寻址方式有七种，分别为立即寻址、绝对寻址、累加器寻址、直接寻址、间接寻址、存储器映象寄存器寻址、堆栈寻址。
7.在’C54x DSP寻址和指令系统中，Xmem和Ymem表示 16位双寻址操作数，Dmad为16位立即数，表示数据存储器地址，Pmad为16位立即数，表示程序存储器地址。
8.程序计数器的值可以通过复位操作、顺序执行指令、分支转移，累加器转移，块重复，子程序调用，从累加器调用子程序，中断等操作改变。
9.’C54x DSP芯片采用了6级流水线的工作方式，即一条指令分为预取指、取指、译码、寻址、读数和执行6个阶段。
10.解决MMR写操作的流水线冲突时，一般可用采用推荐指令和插入空操作指令的方法。
11.’C54x DSP定时器由3个16位存储器映射寄存器组成：定时器寄存器（TIM）、定时器周期寄存器（PRD）和定时器控制寄存器（TCR）。
12.主机接口（HPI，Host Port Interface）是TMS320C54x 系列定点芯片内部具有的一种接口部件，主要用于DSP与其他总线或CPU进行通信。
13.’C54x DSP的指令系统有助记符指令和代数指令两种形式。
14.COFF目标文件中.text段通常包含可执行代码，.data段通常包含己初始化的数据，.bss段中通常为未初始化的数据保留空间。
15.DSP芯片的开发工具可以分为代码生成工具和代码调试工具两类。
16在C语言和C55x汇编语言的混合程序设计中，C函数的参数和返回值传递到C55x的寄存器中。
在函数“long func(int *p1, int i2, int i3, int i4)”中，*p1传递到 AR0 寄存器，i2传递到 T0 寄存器，i4传递到AR1 寄存器，返回值由 AC0 寄存器传递。
17、汇编语言“mov *AR0，AC0”使用的寻址方式是间接寻址模式，“mov #0x3，DPH”使用的寻址方式是直接寻址模式，“mov*(#0x011234)，T2”使用的寻址方式是绝对寻址模式。
18、指令执行前AC0的值是0012345678，那么汇编语句“AND #0x7f，AC0”，执行之后，AC0的值是 0000000078 。
19、C55x 的链接器命令文件中，SECTIONS命令的主要作用是告诉链接器如何将输入段组合成输出段，以及在存储器何处存放输出。
MEMORY命令的主要作用是定义目标系统的存储器配置图，包括对存储器各部分的命名，以及规定它们的起始地址和长度。
20．DSP的狭义理解为数字信号处理器，广义理解为数字信号处理方法。
21．在直接寻址中，指令代码包含了数据存储器地址的低 7 位。
当ST1中直接寻址编辑方式位CPL =0 时，与DP相结合形成16位数据存储器地址；当ST1中直接寻址编辑方式位CPL =1 时，加上SP基地址形成数据存储器地址。
22．TMS320C54有两个通用引脚，BIO和XF， BIO 输入引脚可用于监视外部接口器件的状态； XF 输出引脚可以用于与外部接口器件的握手信号。
23器单元的存放格式为24．桶形移位器的移位数有三中表达方式：立即数； ASM ；T低6位25．DSP可以处理双16位或双精度算术运算，当 C16=0 位双精度运算方式，当 C16=1为双16位运算方式。
26．复位电路有三种方式，分别是上电复位；手动复位；软件复位。
27．立即数寻址指令中在数字或符号常数前面加一个 # 号，来表示立即数。
28．位倒序寻址方式中，AR0中存放的是 FFT点数的一半。
29．一般，COFF目标文件中包含三个缺省的段：．text 段；．data 段和．bss 段。
30．汇编源程序中标号可选，若使用标号，则标号必须从第一列开始；程序中可以有注释，注释在第一列开始时前面需标上星号或分号，但在其它列开始的注释前面只能标分号。
31．’C5402有23条外部程序地址线，其程序空间可扩展到 1M ，内程序区在第0页。
32.所有的COFF文件都包含三种形式的段，分别是 .text文本段、.data 数据段、和 .bss保留空间段。
33.对32位数寻址时，如果寻址的第一个字处在偶地址，那么第二个字就处在下一个(较高的) 地址，如果寻址的第一个字处在奇地址，那么第二个字就处在前一个(较低的) 地址。
34. 状态寄存器ST1中CPL=0表示使用DP ，CPL=1表示使用SP 。
35.累加器寻址的两条指令分别是 READA Smem 、 WRITA Smem 。
36.时钟发生器包括一个内部振荡器和一个锁相环电路。
二、简答题1.什么是定点DSP芯片和浮点DSP芯片？各有什么优缺点？解：按数据的定点格式工作的DSP芯片称为定点DSP；按数据的浮点格式工作的DSP芯片称为浮点DSP；定点DSP的价格便宜，功耗低，但运算精度低；浮点DSP的价格较高，C语言编程调试方便，运算精度高。
2. 简述流水线操作的基本原理。
解：流水线操作是各指令以机器周期为单位相差一个时钟周期，连续并行工作的情况。
其本质是DSP多条总线彼此独立地同时工作，使得同一条指令在不同机器周期内占用不同总线资源。
同时，不同指令在同一机器周期内占用不同总线资源。
3. ’C54x DSP有哪些重复操作？各有什么优点？解：有单条指令重复执行和程序块重复执行两种重复操作。
单条指令重复操作功能，可以使乘法/累加和数据块传送那样的多周期指令在执行一次之后变成单周期指令，大大提高了这些指令的执行速度。
利用块重复操作进行循环，是一种零开销循环。
4. 软件可编程等待状态发生器的功能是什么？解：软件可编程等待状态产生器可以将外部总线周期扩展到7个机器周期（C549、C5402、C5410和C5420为14个机器周期），这样’C54x DSP可以方便地与慢速的片内存储器和I/O器件接口。
5根据你的理解，试列举 DSP 芯片的特点？（5分）答：哈佛结构；多总线结构；指令系统的流水线操作；专用的硬件乘法器；特殊的DSP指令；快速的指令周期；丰富的外设6.TMS320C54x有多少条16位总线？这些总线各有什么作用？（6分）答：’C54x共有4组8条16位总线1条程序总线（PB）：传送取自程序存储器的指令代码和立即操作数。
3条数据总线（CB、DB、EB）：CB和EB传送从数据存储器读出的操作数；EB传送写到存储器中的数据。
4条地址总线（PAB、CAB、DAB、EAB）传送相应指令所学要的代码。
7、DSP 为了降低功耗采取了哪些措施？（6分）答：双电压供电；多种工作模式8、将C源程序转换成可执行文件需要经过哪些步骤？（6分答：创建C源文件；创建工程文件；创建连接器命令文件；编译整个工程文件；链接；生成可执行文件9．TMS320C54x片内存储器一般包括哪些种类？如何控制存储器片内或片外的分配？（6分）答：TMS320C54x的片内存储空间分为3个可选择的存储空间：64K的程序空间，64K的数据空间和64K的I/O空间，所有TMS320C54x芯片都包括RAM、SARAM、DARAM。
程序空间：MP/MC=1 4000H~FFFFH 片外MP/MC=0 4000H~EFFFH 片外 FF00H~FFFFH 片内OVLY=1 0000H~007FH 保留 0080H~007FH 片内OVLY=0 0000H~3FFFH 片外数据空间：DROM=1 F000H~FEFFH 只读空间 FF00H~FFFH 保留DROM=0 F000H~FEFFH 片外10．当TMS320C54x CPU接收到可屏蔽的硬件中断时，满足哪些条件中断才能被响应？（6分）答：（1）出现多个中断时，此中断的优先级最高（2）INTM=0 允许全局中断（3）IMR中的响应相应位为1，开放此中断。
11．循环寻址中，如何确定循环缓冲的起始地址？如果循环缓冲大小为17，其起始地址必须从什么地址开始？BK初始化为多少？（4分）12．TMS320C54x硬件复位地址为多少？如何确定中断向量地址？计算INT0（IPTR=001H）的中断向量地址。
（6分）答：复位后，复位向量地址为：FF80H确定地址方式：IPTR+左移2位后的中断向量序列号10H左移2位后成为40H，IPTR=001H，则中断向量地址为00C0H13．若辅助寄存器AR0的值为0x0005H，AR3的值为0x030FH，请分别给出下列寻址方式修改后的辅助寄存器的值。
（6分）*AR3+ ； AR3=0310H*AR3+0 ； AR3=0314H*AR3（15）； AR3=0324H14．分别解释以下指令的功能。
（6分）LD #80h， A；把立即数80H装入累加器ALD 80h， A；把80H为地址的数据装如累加器ALD #80h，16， A；把立即数80H左移16位后装如累加器A15. ’C54x DSP的串行口有哪些类型？各有什么特点？解：有标准同步串口SP、缓冲同步串口BSP、多路缓冲串口McBSP、时分多路同步串口TMD 四种。
缓冲串口（BSP）是一个增强型的标准串口，它由一个全双工双缓冲串口和一个自动缓冲单元（ABU）组成。
由于其中的串行口与标准串口的功能相同，因此在标准模式下，缓冲串口的操作与标准串口的工作方式是一样的。
不过无论是标准模式还是自动缓冲模式，BSP 都提供了一些增强功能。
主要包括了可编程控制的串口时钟、可选择时钟和帧同步信号的正负极性，能够以每帧8位、10位、12位和16位传输数据。
通过配置BSP的控制寄存器，BSP还能实现忽略帧同步信号的数据传输。
时分复用串行口TDM采用时分复用技术，将多个外部器件复用与’C54x进行串行通信，每一个时隙对应于其中的1路通信。
TDM可以和外部的多个应用接口实现方便灵活的数据交换。
’C54x最多可以和8个外部器件接口通信。
多通道缓冲串口（McBSP）是在缓冲串口的基础上发展起来的增强版。
McBSP具有高速、全双工、可与各种总线标准的器件直接接口等特点，它为DSP使用者在不同方面的应用提供了方便，尤其适合在通信领域的应用。
