电力电子技术知识点

大二电力电子技术基础知识点总结如下是大二电力电子技术基础知识点的总结：电力电子技术是电气工程领域的重要分支之一，它主要涉及电力电子器件和电力电子电路的设计与应用。

在大二的学习中，我们接触到了很多电力电子技术的基础知识点，这些知识点对于我们的学习和未来的工作都有着重要的意义。

下面是对这些知识点的总结：1. 电力电子器件电力电子器件是实现电力电子技术的基石，常见的电力电子器件有功率场效应管(MOSFET)、双极型晶体管(BJT)、绝缘栅双极型晶体管(IGBT)等。

这些器件具有不同的特性和应用场景，我们需要掌握它们的工作原理、特性参数以及选型和驱动方法。

2. 电力电子电路电力电子电路是电力电子技术的核心，其中包括直流-直流变换器、直流-交流变换器、交流-交流变换器等。

我们需要了解这些电路的结构和工作原理，掌握它们的控制方法、效率计算以及应用领域。

3. 开关功率器件开关功率器件是电力电子电路的关键组成部分，常见的开关功率器件有晶闸管(SCR)、双向可控硅(Triac)、发光二极管(LED)等。

了解开关功率器件的工作原理、特性和保护方法，能够更好地设计和应用电力电子电路。

4. 电力电子变换器电力电子变换器是实现电能的变换与调控的关键设备，常见的电力电子变换器有直流电压变换器、直流电流变换器、交流电压变换器等。

我们需要了解这些变换器的结构和动作原理，掌握它们的控制策略、效率计算以及在电力系统中的应用。

5. 短路保护与故障诊断在电力电子技术应用中，短路故障是常见的问题。

我们需要学习短路保护的原理和方法，能够设计和应用短路保护电路。

同时，故障诊断技术也十分重要，我们需要了解故障诊断的基本原理和方法，能够快速准确地分析和解决故障问题。

6. 可编程控制器(PLC)在电力电子技术中的应用近年来，可编程控制器在电力电子技术中的应用越来越广泛。

我们需要了解PLC的基本原理和应用技巧，能够利用PLC实现电力电子设备的自动控制和远程监控。

电力电子学知识点总结电力电子学是研究电力系统中的电力变换、控制和调节的学科，主要包括功率半导体器件、电力电子器件、电力电子电路、电力电子系统以及其工作原理和应用等方面的内容。

下面将对电力电子学的基本知识点进行总结，以便更好地理解和应用电力电子技术。

一、功率半导体器件功率半导体器件是电力电子电路中的核心部件，其主要作用是实现电能的变换和控制。

常见的功率半导体器件有二极管、晶闸管、可控硅、大功率晶体管和金属氧化物半导体场效应晶体管（MOSFET）等。

这些器件的工作原理、特性和应用有所不同，选择适合的器件对电力电子系统的性能具有重要影响。

1.二极管：二极管是一种具有两个电极的器件，主要用于整流电源电路中。

其工作原理是当正向电压施加在二极管上时，电流可以流过，而反向电压施加时，二极管具有很高的阻抗。

2.晶闸管：晶闸管是一种具有三个电极的器件，主要用于控制高功率交流电流。

其工作原理是通过一个控制电极的信号来控制另外两个电极之间的导通和截止状态。

3.可控硅：可控硅也是一种具有三个电极的器件，其特点是只有在一个特定的触发脉冲下才能开启，一旦开启就可以持续导通。

可控硅主要用于交流电压控制以及电能的调节。

4.大功率晶体管：大功率晶体管是一种可以承受大电流和大功率的晶体管。

它具有高增益和低饱和压降的特点，适用于高频率和高功率的应用。

5.MOSFET：MOSFET是一种依靠电场效应来控制导通的器件。

它具有低导通电阻、高开关速度和优异的抗击穿能力，适用于高频率和高效率的应用。

二、电力电子电路电力电子电路是将功率半导体器件组合成特定功能的电路，用于实现电能的变换、控制和调节。

常见的电力电子电路有整流电路、逆变电路、升压和降压变换器等。

1.整流电路：整流电路是将交流电转换为直流电的电路。

常见的整流电路有单相和三相整流桥电路，可以采用二极管或可控硅进行整流。

2.逆变电路：逆变电路是将直流电转换为交流电的电路。

逆变电路有单相和三相逆变电路，可以采用晶闸管或可控硅进行逆变。

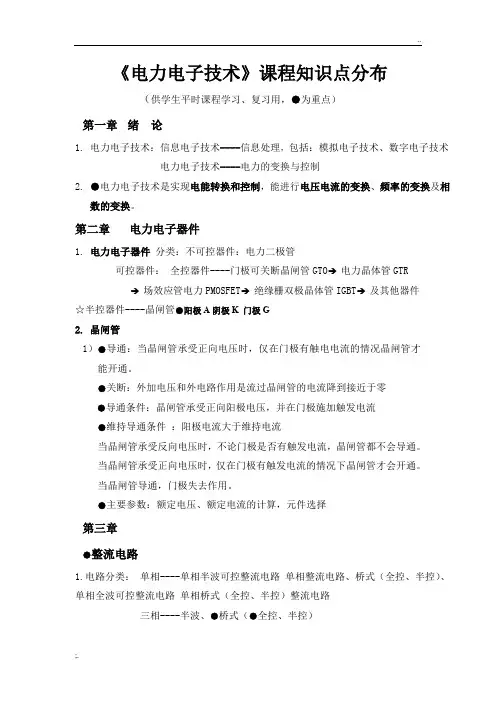

《电力电子技术》课程知识点分布（供学生平时课程学习、复习用，●为重点）第一章绪论1.电力电子技术：信息电子技术----信息处理，包括：模拟电子技术、数字电子技术电力电子技术----电力的变换与控制2. ●电力电子技术是实现电能转换和控制，能进行电压电流的变换、频率的变换及相数的变换。

第二章电力电子器件1.电力电子器件分类：不可控器件：电力二极管可控器件：全控器件----门极可关断晶闸管GTO→电力晶体管GTR →场效应管电力PMOSFET→绝缘栅双极晶体管IGBT→及其他器件☆半控器件----晶闸管●阳极A阴极K 门极G2.晶闸管1）●导通：当晶闸管承受正向电压时，仅在门极有触电电流的情况晶闸管才能开通。

●关断：外加电压和外电路作用是流过晶闸管的电流降到接近于零●导通条件：晶闸管承受正向阳极电压，并在门极施加触发电流●维持导通条件：阳极电流大于维持电流当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。

当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才会开通。

当晶闸管导通，门极失去作用。

●主要参数：额定电压、额定电流的计算，元件选择第三章●整流电路1.电路分类：单相----单相半波可控整流电路单相整流电路、桥式（全控、半控）、单相全波可控整流电路单相桥式（全控、半控）整流电路三相----半波、●桥式（●全控、半控）2.负载：电阻、电感、●电感+电阻、电容、●反电势3.电路结构不同、负载不同→●输出波形不同→●电压计算公式不同→→单相电路1.●变压器的作用：变压、隔离、抑制高次谐波（三相、原副边→星/三角形接法）2.●不同负载下，整流输出电压波形特点1）电阻→电压、电流波形相同2）电感→电压电流不相同、电流不连续，存在续流问题3）反电势→停止导电角3.●二极管的续流作用1）防止整流输出电压下降2）防止失控4.●保持电流连续→●串续流电抗器，●计算公式5.电压、电流波形绘制，电压、电流参数计算公式→→三相电路1.共阴极接法、共阳极接法2.触发角ā的确定3.宽脉冲、双窄脉冲4.●电压、电流波形绘制→●电压、电流参数计算公式5.变压器漏抗对整流电流的影响→●换相重叠角产生原因→计算方法6.整流电路的谐波和功率因数→→●逆变电路1.●逆变条件→●电路极性→●逆变波形2.●逆变失败原因→器件→触发电路→交流电源→换向裕量3.●防止逆变失败的措施4.●最小逆变角的确定→→触发电路1.●触发电路组成2.工作原理3.触发电路定相第四章逆变电路1.●逆变电路分类：把直流变成交流电称为逆变，当交流侧接在电网上，即交流侧接有电源时，称为有源逆变；当交流侧直接和负载连接时，称为无源逆变2.●换流方式分类：器件（利用全控型器件的自关断能力进行换流称为器件换流）→电网（由电网提供换流电压称为电网换流，不是用于没有交流电网的无源逆变电路）→负载（有负载提供换流电压称为负载换流）→强迫（设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反压电流的换流方式叫强迫换流，强迫换流通常利用附加电容上所储存的能量来实现，因此也叫电容换流）3.电压型逆变电路：单相、三相4.电流型逆变电路：单相、三相第五章直流-直流变换电路斩波电路→●降压斩波：●工作原理、●计算方法→●升压斩波：●工作原理、●计算方法第六章交流-交流变换电路1.●交流-交流变换电路：→●交流调压电路→●交流调功电路2.交-交变频电路：单相、●三相交-交变频电路→公共交流母线进线方式→输出星形联接方式●交-交变频电路的主要特点●优缺点第七章 PWM控制技术1.基本原理：冲量定理PWM→ SPWM2.●控制方式：计数法：调制法：●调制方法：→●异步调制：→●同步调制：3.●采样方式：→●自然采样：→●规则采样：第八章软开关技术1.软开关与硬软开关2.●零电压开关与零电流开关●零电压开通●零电流关断3.●软开关分类：准谐振电路、零开关PWM电路、零转换PWM电路4.典型的软开关电路5.●软开关技术的发展与趋势第九章电力电子器件应用及共性问题1.器件驱动：电气隔离●晶闸管触发电路典型的触发电路2.器件的保护:→●过电压产生及过电压保护→●过电流产生及过电流保护→●缓冲电路----又称吸收电路3.器件的串、并联串联→解决均压问题→静态、动态并联→解决均流问题→静态、动态第十章电力电子器件应用1.V-M系统中应用→V-M系统的机械特性：●电流连续→机械特性为一组平行线；●电流断续→理想空载转速上升；→机械特性变软；→随着控制角α的增加，进入断续区的电流加大。

《电力电子技术》学习资料概述本文档旨在提供关于电力电子技术的研究资料，帮助读者了解该领域的基本概念和原理。

1. 电力电子技术简介- 电力电子技术是指利用电子器件和电力技术，将电能进行控制、变换和传输的技术领域。

- 电力电子技术广泛应用于电力系统、工业控制、电动车辆、电力传输等领域。

2. 电力电子技术的重要原理与器件2.1 可控硅器件- 可控硅器件是电力电子技术中最基本的器件之一。

- 可控硅器件可以实现对电能的方向、大小以及周期进行控制，广泛应用于电动机控制、电能变换等领域。

2.2 逆变器与变频器- 逆变器用于将直流电转换为交流电，常用于太阳能发电系统、UPS系统等。

- 变频器用于控制交流电机的转速和转矩，广泛应用于变频空调、工业驱动等领域。

2.3 共模电路- 共模电路用于电力系统的滤波和隔离。

- 共模电路能够有效抑制电力系统中的干扰信号和电磁波。

2.4 光伏逆变器- 光伏逆变器是将光伏电池所产生的直流电转换为交流电的装置。

- 光伏逆变器广泛应用于太阳能发电系统，为电网注入可再生能源。

3. 电力电子技术的应用3.1 电力系统- 电力电子技术在电力系统中起到重要作用，可以实现电力的传输、分配和控制。

- 电力电子技术能够提高电力系统的稳定性和效率。

3.2 工业控制- 电力电子技术在工业控制中应用广泛，如电动机控制、自动化生产线等。

- 电力电子技术可以实现对电力的精确控制和调节。

3.3 电动车辆- 电力电子技术是电动车辆关键技术之一。

- 电力电子技术可以实现电动车辆的电能转换和控制，提高能源利用效率。

3.4 可再生能源- 电力电子技术在可再生能源的应用中起到重要作用。

- 电力电子技术可以将风能、光能等可再生能源转换为可用的电能，推动可再生能源的开发利用。

总结本文档介绍了电力电子技术的基本概念、重要原理与器件，以及其在电力系统、工业控制、电动车辆和可再生能源中的应用。

通过学习电力电子技术，读者可以更深入了解和应用这一领域的知识。

电力电子技术知识点总结一、电力电子器件1. 晶闸管：晶闸管是一种具有双向导电性能的电子器件，可以控制大电流、大功率的交流电路。

其结构简单，稳定性好，具有一定的可逆性，可用作直流电压调节元件、交流电压调节元件、静止开关、逆变器等。

2. 可控硅：可控硅是一种具有双向导电性的半导体器件，具有控制开关特性，可用于控制大电流、大功率的交流电路。

可控硅具有可控性强，工作稳定等特点，适用于电力调节、交流电源、逆变器等领域。

3. MOSFET：MOSFET是一种以金属氧化物半导体栅极场效应晶体管为基础的器件，和普通的MOS晶体管相比，MOSFET在导通电阻上有较低的压降、耗散功率小、寄生电容小、开关速度快等优点，适用于开关电路、逆变器、电源调节等领域。

4. IGBT：IGBT是一种继承了MOSFET和双极晶体管的特点的半导体器件，具有高阻塞电压、低导通压降、大电流、耐脉冲电流等特点，适用于高频开关电路、变频器、电源逆变器、电机调速等领域。

5. 二极管：二极管是最基本的电子元件之一，具有正向导通和反向截止的特点，广泛用于整流、短路保护、开关电源等方面。

以上所述的电力电子器件是电力电子技术的基础，掌握了这些器件的特性和应用，对于电力电子技术的学习和应用具有重要的意义。

二、电力电子拓扑结构1. 变流器拓扑结构：变流器是电力电子技术中的一种重要装置，用于将直流电转换为交流电或者改变交流电的频率、电压和相数等。

常见的变流器拓扑结构包括单相全桥变流器、三相全桥变流器、单相半桥变流器、三相半桥变流器等。

2. 逆变器拓扑结构：逆变器是电力电子技术中的一种重要装置，用于将直流电转换为交流电，逆变器可以选择不同的拓扑结构和控制策略，以满足不同的电力系统需求。

常见的逆变器拓扑结构包括单相全桥逆变器、三相全桥逆变器、单相半桥逆变器、三相半桥逆变器等。

3. 母线型柔性直流输电系统：母线型柔性直流输电系统是一种新型电力电子系统，用于将大容量的交流电转换为直流电进行长距离输电。

第一章电力电子器件1、电力电子技术就是用电力电子器件对电能进行变换与控制的技术流(AC—AC)。

常用电力电子器件、电路图形文字符号与分类:二、晶闸管的导通条件:阳极正向电压、门极正向触发电流、三、晶闸管关断条件就是:晶闸管阳极电流小于维持电流。

导通后晶闸管电流由外电路决定实现方法:加反向阳极电压。

3、晶闸管额定电流就是指:晶闸管在环境温度40与规定的冷却状态下,稳定结温时所允许流过的最大工频正弦半波电流的平均值。

4、IT(AV)与其有效值IVT的关系就是IT(AV)=IVT/1、575、晶闸管对触发电路脉冲的要求就是:1)触发脉冲的宽度应保证晶闸管可靠导通 2)触发脉冲应有足够的幅度3)所提供的触发脉冲应不超过晶闸管门极电压,电流与功率额定且在门极伏安特性的可靠触发区域之内4)应有良好的抗干扰性能,温度稳定性与主电路的电气隔离。

第二章:整流电路1、单相桥式全控整流电路结构组成:A.纯电阻负载:α的移相范围0~180º,Ud 与Id的计算公式,要求能画出在α角下的Ud ,Id及变压器二次测电流的波形(参图3-5);B.阻感负载:R+大电感L下,α的移相范围0~90º,Ud 与Id计算公式要求能画出在α角下的Ud ,Id,Uvt1及I2的波形(参图3-6);2、三相半波可控整流电路:α=0 º的位置就是三相电源自然换相点A)纯电阻负载α的移相范围0~150 ºB)阻感负载(R＋极大电感L)①α的移相范围0~90 º②Ud IdIvt计算公式③参图3-17 能画出在α角下能Ud IdIvt的波形(Id电流波形可认为近似恒定)3、三相桥式全控整流电路的工作特点:A)能画出三相全控电阻负载整流电路,并标出电源相序及VT器件的编号。

B)纯电阻负载α的移相范围0~120 ºC)阻感负载R＋L(极大)的移相范围0~90 ºUd IdIdvtIvt的计算及晶闸管额定电流It(AV)及额定电压Utn的确定D)三相桥式全控整流电路的工作特点:1)每个时刻均需要两个晶闸管同时导通,形成向负载供电的回路,其中一个晶闸管就是共阴极组的,一个共阳极组的,且不能为同一相的晶闸管。

电力电子期末知识点电力电子是研究将电能进行变换、控制和调节的技术领域，广泛应用于电力系统、交通运输、工业控制和家庭电器等领域。

本文将介绍电力电子的一些重要知识点。

一、电力电子器件 1. 二极管：是最基本的电力电子器件之一，具有单向导电性质，常用于整流电路。

2. 可控硅：也称为晶闸管，具有双向导电性质，可通过控制信号来控制其导通和截止。

3. 三极管：是一种放大器件，常用于交流电路中的放大和开关控制。

4. MOSFET：金属氧化物半导体场效应晶体管，具有高速度和低功耗特点，常用于高频开关电路。

二、电力电子转换器 1. 整流器：用于将交流电转换为直流电，常见的整流器包括单相和三相整流桥。

2. 逆变器：用于将直流电转换为交流电，常用于太阳能发电、UPS电源等领域。

3. DC-DC变换器：用于将直流电的电压进行变换，可实现电能调节和变压缩效果。

4. AC-DC变换器：用于将交流电的电压进行变换，常见的应用是电力系统中的变电站。

三、电力电子控制技术 1. 脉宽调制（PWM）：通过改变信号的占空比来控制电力电子器件的导通时间，实现电能的调节。

2. 电流控制技术：通过对电流进行感知和控制，实现电力电子器件的精确控制。

3. 电压控制技术：通过对电压进行感知和控制，实现电力电子器件的精确控制。

4. 控制策略：根据不同的应用场景和需求，选择合适的控制策略，如电流环控制、电压环控制等。

四、电力电子应用案例 1. 交流电动机驱动：电力电子技术在交流电动机的驱动中广泛应用，可以提高效率和控制精度。

2. 可再生能源发电：电力电子技术在太阳能、风能等可再生能源的发电中发挥重要作用。

3. 电力系统调节：电力电子技术可以用于电力系统的调节和控制，如无功补偿、电压调节等。

4. 能量转换和储存：电力电子技术在能量转换和储存中扮演重要角色，如电动汽车、储能系统等。

综上所述，电力电子是一门研究电能变换、控制和调节的技术学科，包括电力电子器件、转换器、控制技术和应用案例等方面。

电力电子技术考试要点第一章1、 什么是电力电子技术？电力电子技术就是使用电力电子器件对电能进行变换和控制的技术，即应用于电力领域的电子技术。

第二章 2、 电力电子器件的损耗通态损耗、断态损耗、开关损耗（开通损耗、关断损耗）通态损耗是电力电子器件功率损耗的主要成因。

当器件的开关频率较高时，开关损耗会随之增大而可能成为器件功率损耗的主要因素。

3、 使晶闸管导通的条件晶闸管承受正向阳极电压，并在门极施加触发点流（脉冲）。

4、 维持晶闸管导通的条件，怎样使晶闸管关断？ 使晶闸管的电流大于能保持晶闸管导通的维持电流。

可以利用外加电压或外电路的作用，使晶闸管的电流低于维持电流，可使导通的晶闸管关断。

5、 触发延迟角、导通角的概念从晶闸管开始承受正向阳极电压起，到施加脉冲止的电度角称为触发延迟角，用α表示，也称为触发角或控制角。

晶闸管在一个电源周期中处于通态的电度角称为导通角，用θ表示，θ=π-α。

6、 单相半波可控整流电路的特点 VT 的移相范围为0~180°简单，输出脉动大，变压器二次电流中含直流分量，造成变压器铁芯直流磁化。

7、 单相桥式半控整流电路续流二极管的作用加设续流二极管以避免可能发生的而失控现象，有利于降低损耗。

8、自然换向点：电流由一个二极管向另一个二极管转移的交点，是各晶闸管能触发导通的最早时刻，将其作为计算各晶闸管触发角α的起点，即α=0° 9、 计算三相桥式全控整流电路各种负载下的工作原理、公式、波形、移相范围。

（有大题） 三相桥式全控整流电路原理图 α≦60 α>60 Id = Ud / Rαωωπαπαπcos 34.2)(sin 63123232U t td U U d ==⎰++⎥⎦⎤⎢⎣⎡++==⎰+)3cos(134.2)(sin 63232απωωππαπU t td U U d阻感负载：α≦30 α>30Id = Ud/R10、变压器漏感对整流电路影响的一些结论 出现换相重叠角γ，整流输出电压平均值U d 降低。

（完整word版）电力电子必备知识点电力电子必背知识点1.电力电子电路中能实现电能的变换和控制的半导体电子器件称为电力电子器件（Power Electronic Device）。

2.电力电子器件的基本特性注：很重要，一定记住（1）电力电子器件一般都工作在开关状态。

（2）电力电子器件的开关状态由（驱动电路）外电路来控制。

（3）在工作中器件的功率损耗（通态、断态、开关损耗）很大。

为保证不至因损耗散发的热量导致器件温度过高而损坏，在其工作时一般都要安装散热器。

3.按器件的开关控制特性可以分为以下三类：①不可控器件：器件本身没有导通、关断控制功能，而需要根据电路条件决定其导通、关断状态的器件称为不可控器件。

如：电力二极管（Power Diode）；②半控型器件：通过控制信号只能控制其导通，不能控制其关断的电力电子器件称为半控型器件。

如：晶闸管（Thyristor）及其大部分派生器件等；③全控型器件：通过控制信号既可控制其导通又可控制其关断的器件，称为全控型器件。

如：门极可关断晶闸管（Gate-Turn-Off Thyristor ）、功率场效应管（Power MOSFET）和绝缘栅双极型晶体管（Insulated-Gate Bipolar Transistor）等。

4.前面已经将电力电子器件分为不可控型、半控型和全控型。

按控制信号的性质不同又可分为两种：①电流控制型器件：此类器件采用电流信号来实现导通或关断控制。

如：晶闸管、门极可关断晶闸管、功率晶体管、IGCT等；②电压控制半导体器件：这类器件采用电压控制（场控原理控制）它的通、断，输入控制端基本上不流过控制电流信号，用小功率信号就可驱动它工作。

如：代表性器件为MOSFET管和IGBT管。

5.几点结论（重要）1.晶闸管具有单向导电和可控开通的开关特性。

2.晶闸管由阻断状态转为导通状态时，应具备两个条件：从主电路看，晶闸管应承受正向阳极电压；从控制回路看，应有符合要求的正向门极电流。

电力电子技术知识总结电力电子技术是一个研究电力系统中能量的电子转换和控制的学科，它在电力系统的输配电过程中发挥着关键作用。

下面将对电力电子技术的基本原理、常用器件和应用领域进行总结。

电力电子技术的基本原理主要涉及能量的转换、控制和变换等方面。

其中，能量转换指的是将电力系统中的电能转换为其他形式的能量，例如机械能或热能；能量控制则是对电力系统中能量的流动进行控制，以保证系统的稳定和可靠运行；能量变换则是将电力系统中的电流和电压进行变换，以满足不同设备的工作需求。

在电力电子技术中，常用的器件有晶闸管、可控硅、IGBT和MOSFET等。

其中，晶闸管是一种具有可控导通能力的开关元件，广泛应用于直流电力传输和交流电功率控制系统中；可控硅是一种三层结构的半导体器件，具有可控导通和导通角的特点，常用于电力系统的调压和调速控制；IGBT是一种由双极性晶体管和MOSFET组成的器件，结合了二者的优点，适用于高压和高频应用；MOSFET则是一种最常用的功率开关管，具有速度快、损耗小和驱动电压低等特点。

电力电子技术在诸多领域有着广泛的应用，其中最常见的是电力变换和传输系统。

例如，直流输电系统中，电力电子技术可以实现高压直流输电，提高输电效率；交流输电系统中，电力电子技术可以实现交流电压和频率的调整，以适应不同工况。

此外，电力电子技术还应用于电力工具、家用电器、工业自动化、电动汽车等领域，提高了系统的效能和可靠性。

此外，电力电子技术还与能源转换和储能技术密切相关。

例如，太阳能光伏系统中，电力电子技术可以对光伏阵列产生的直流电进行变换和控制，以满足不同负载的需求；同时，电力电子技术还可以应用于储能系统，例如电动汽车的电池组和储能电站中，对电能的储存和释放进行控制。

总结来说，电力电子技术在电力系统中的应用十分重要。

它通过能量的转换、控制和变换，实现了电力系统的高效运行和灵活控制。

而晶闸管、可控硅、IGBT和MOSFET等器件则为电力电子技术的实现提供了基础。

电力电子技术1.以电力为处理对象的电子技术称为电力电子技术。

它是一门利用电力电子器件对电能进行控制和转换的学科。

2.电力交换分为：交直变换（AC-DC 整流）直交变换（DC-AC 逆变）交交变换（AC-AC 交交变换）直直变换（DC-DC 斩波）3.1957年美国的通用电气公司研制出第一个晶闸管。

4.电源：直流电源，恒压恒频交流电源，变压变频电源。

5.电源涉及不间断电源、电解电源、电镀电源、开关电源（SMPS）、计算机及仪器仪表电。

6.高压直流输电（HVDC）晶闸管控制电抗器（TCR）晶闸管投切电容器（SVC）有源电力滤波（APF）7.为了减小本身的损耗，提高效率，电力电子器件一般工作在开关状态。

8.低频时通态损耗电力电子器件功率损耗的主要成因;器件开关频率较高，开关损耗随增大而成为器件功率损耗主要因素。

9.电力二极管:螺栓型和平板型两种封装。

10.当施加的反向电压过大时，反向电流将会急剧增大，破坏PN结反向偏置为截止的工作状态，这就是反向击穿。

反向电流未被限制住,使得反向电流和反向电压的乘积超过了PN 结所容许的耗散功率，就会因热量散发不出去而导致PN结温度上升，直至过热而烧毁，这就是热击穿。

PN结的电荷量随外加电压而变化，呈现一定的电容效应。

11.正向平均电流IF（Av）是指电力二极管长期运行时，在指定的管壳温皮平均值取标散热条件下，其允许流过的最大工频正弦平波电流的平均值。

肖特基二极管是单极器件12.为保证可靠，安全触发，触发电路所提供的触发电压、电流和功率都限制在可靠触发区。

13.实际中，应对晶闸管施加足够长时间的反向电压，使其充分恢复对正向电压的阻断能力，才能使晶闸管可靠关断。

14.GTR一般采用共发射极接法。

为了保证安全，最高工作电压Ucem要比BUceo低的多。

15.当GTR的集电极电压升高至一次击穿电压临界值BUcEo时，集电极电流Ic会迅速增大，出现雪崩击穿，称之为一次击穿，一次击穿也称为电压击穿。

《电力电子技术》课程知识点分布（供学生平时课程学习、复习用，●为重点）第一章绪论1.电力电子技术：信息电子技术----信息处理，包括：模拟电子技术、数字电子技术电力电子技术----电力的变换与控制2. ●电力电子技术是实现电能转换和控制，能进行电压电流的变换、频率的变换及相数的变换。

第二章电力电子器件1.电力电子器件分类：不可控器件：电力二极管可控器件：全控器件----门极可关断晶闸管GTOè电力晶体管GTRè场效应管电力PMOSFETè绝缘栅双极晶体管IGBTè及其他器件☆半控器件----晶闸管●阳极A阴极K 门极G2.晶闸管1）●导通：当晶闸管承受正向电压时，仅在门极有触电电流的情况晶闸管才能开通。

●关断：外加电压和外电路作用是流过晶闸管的电流降到接近于零●导通条件：晶闸管承受正向阳极电压，并在门极施加触发电流●维持导通条件：阳极电流大于维持电流当晶闸管承受反向电压时，不论门极是否有触发电流，晶闸管都不会导通。

当晶闸管承受正向电压时，仅在门极有触发电流的情况下晶闸管才会开通。

当晶闸管导通，门极失去作用。

●主要参数：额定电压、额定电流的计算，元件选择第三章●整流电路1.电路分类：单相----单相半波可控整流电路单相整流电路、桥式（全控、半控）、单相全波可控整流电路单相桥式（全控、半控）整流电路三相----半波、●桥式（●全控、半控）2.负载：电阻、电感、●电感+电阻、电容、●反电势3.电路结构不同、负载不同è●输出波形不同è●电压计算公式不同èè单相电路1.●变压器的作用：变压、隔离、抑制高次谐波（三相、原副边è星/三角形接法）2.●不同负载下，整流输出电压波形特点1）电阻è电压、电流波形相同2）电感è电压电流不相同、电流不连续，存在续流问题3）反电势è停止导电角3.●二极管的续流作用1）防止整流输出电压下降2）防止失控4.●保持电流连续è●串续流电抗器，●计算公式5.电压、电流波形绘制，电压、电流参数计算公式èè三相电路1.共阴极接法、共阳极接法2.触发角ā的确定3.宽脉冲、双窄脉冲4.●电压、电流波形绘制è●电压、电流参数计算公式5.变压器漏抗对整流电流的影响è●换相重叠角产生原因è计算方法6.整流电路的谐波和功率因数èè●逆变电路1.●逆变条件è●电路极性è●逆变波形2.●逆变失败原因è器件è触发电路è交流电源è换向裕量3.●防止逆变失败的措施4.●最小逆变角的确定èè触发电路1.●触发电路组成2.工作原理3.触发电路定相第四章逆变电路1.●逆变电路分类：把直流变成交流电称为逆变，当交流侧接在电网上，即交流侧接有电源时，称为有源逆变；当交流侧直接和负载连接时，称为无源逆变2.●换流方式分类：器件（利用全控型器件的自关断能力进行换流称为器件换流）è电网（由电网提供换流电压称为电网换流，不是用于没有交流电网的无源逆变电路）è负载（有负载提供换流电压称为负载换流）è强迫（设置附加的换流电路，给欲关断的晶闸管强迫施加反向电压或反压电流的换流方式叫强迫换流，强迫换流通常利用附加电容上所储存的能量来实现，因此也叫电容换流）3.电压型逆变电路：单相、三相4.电流型逆变电路：单相、三相第五章直流-直流变换电路斩波电路è●降压斩波：●工作原理、●计算方法è●升压斩波：●工作原理、●计算方法第六章交流-交流变换电路1.●交流-交流变换电路：è●交流调压电路è●交流调功电路2.交-交变频电路：单相、●三相交-交变频电路è公共交流母线进线方式è输出星形联接方式●交-交变频电路的主要特点●优缺点第七章 PWM控制技术1.基本原理：冲量定理PWMè SPWM2.●控制方式：计数法：调制法：●调制方法：è●异步调制：è●同步调制：3.●采样方式：è●自然采样：è●规则采样：第八章软开关技术1.软开关与硬软开关2.●零电压开关与零电流开关●零电压开通●零电流关断3.●软开关分类：准谐振电路、零开关PWM电路、零转换PWM电路4.典型的软开关电路5.●软开关技术的发展与趋势第九章第十章电力电子器件应用及共性问题1.2.器件驱动：电气隔离●晶闸管触发电路典型的触发电路2.器件的保护:è●过电压产生及过电压保护è●过电流产生及过电流保护è●缓冲电路----又称吸收电路3.器件的串、并联串联è解决均压问题è静态、动态并联è解决均流问题è静态、动态第十一章电力电子器件应用1.V-M系统中应用èV-M系统的机械特性：●电流连续è机械特性为一组平行线；●电流断续è理想空载转速上升；è机械特性变软；è随着控制角α的增加，进入断续区的电流加大。

《电力电子技术》复习题第1章绪论1 电力电子技术定义：是使用电力电子器件对电能进行变换和控制的技术，是应用于电力领域的电子技术，主要用于电力变换。

2 电力变换的种类（1）交流变直流AC-DC：整流（2）直流变交流DC-AC：逆变（3）直流变直流DC-DC：一般通过直流斩波电路实现，也叫斩波电路（4）交流变交流AC-AC：可以是电压或电力的变换，一般称作交流电力控制3 电力电子技术分类：分为电力电子器件制造技术和变流技术。

4、相控方式;对晶闸管的电路的控制方式主要是相控方式5、斩空方式：与晶闸管电路的相位控制方式对应，采用全空性器件的电路的主要控制方式为脉冲宽度调制方式。

相对于相控方式可称之为斩空方式。

第2章电力电子器件1 电力电子器件与主电路的关系（1）主电路：电力电子系统中指能够直接承担电能变换或控制任务的电路。

（2）电力电子器件：指应用于主电路中，能够实现电能变换或控制的电子器件。

广义可分为电真空器件和半导体器件。

2 电力电子器件一般特征：1、处理的电功率小至毫瓦级大至兆瓦级。

2、都工作于开关状态，以减小本身损耗。

3、由电力电子电路来控制。

4、安有散热器3 电力电子系统基本组成与工作原理（1）一般由主电路、控制电路、检测电路、驱动电路、保护电路等组成。

（2）检测主电路中的信号并送入控制电路，根据这些信号并按照系统工作要求形成电力电子器件的工作信号。

（3）控制信号通过驱动电路去控制主电路中电力电子器件的导通或关断。

（4）同时，在主电路和控制电路中附加一些保护电路，以保证系统正常可靠运行。

4 电力电子器件的分类根据控制信号所控制的程度分类（1）半控型器件：通过控制信号可以控制其导通而不能控制其关断的电力电子器件。

如SCR晶闸管。

（2）全控型器件：通过控制信号既可以控制其导通，又可以控制其关断的电力电子器件。

如GTO、GTR、MOSFET和IGBT。

（3）不可控器件：不能用控制信号来控制其通断的电力电子器件。

电力电子技术1.以电力为处理对象的电子技术称为电力电子技术。

它是一门利用电力电子器件对电能进行控制和转换的学科。

2.电力交换分为：交直变换（AC-DC 整流）直交变换（DC-AC 逆变）交交变换（AC-AC 交交变换）直直变换（DC-DC 斩波）3.1957年美国的通用电气公司研制出第一个晶闸管。

4.电源：直流电源，恒压恒频交流电源，变压变频电源。

5.电源涉及不间断电源、电解电源、电镀电源、开关电源（SMPS）、计算机及仪器仪表电。

6.高压直流输电（HVDC）晶闸管控制电抗器（TCR）晶闸管投切电容器（SVC）有源电力滤波（APF）7.为了减小本身的损耗，提高效率，电力电子器件一般工作在开关状态。

8.低频时通态损耗电力电子器件功率损耗的主要成因;器件开关频率较高，开关损耗随增大而成为器件功率损耗主要因素。

9.电力二极管:螺栓型和平板型两种封装。

10.当施加的反向电压过大时，反向电流将会急剧增大，破坏PN结反向偏置为截止的工作状态，这就是反向击穿。

反向电流未被限制住,使得反向电流和反向电压的乘积超过了PN 结所容许的耗散功率，就会因热量散发不出去而导致PN结温度上升，直至过热而烧毁，这就是热击穿。

PN结的电荷量随外加电压而变化，呈现一定的电容效应。

11.正向平均电流IF（Av）是指电力二极管长期运行时，在指定的管壳温皮平均值取标散热条件下，其允许流过的最大工频正弦平波电流的平均值。

肖特基二极管是单极器件12.为保证可靠，安全触发，触发电路所提供的触发电压、电流和功率都限制在可靠触发区。

13.实际中，应对晶闸管施加足够长时间的反向电压，使其充分恢复对正向电压的阻断能力，才能使晶闸管可靠关断。

14.GTR一般采用共发射极接法。

为了保证安全，最高工作电压Ucem要比BUceo低的多。

15.当GTR的集电极电压升高至一次击穿电压临界值BUcEo时，集电极电流Ic会迅速增大，出现雪崩击穿，称之为一次击穿，一次击穿也称为电压击穿。

电力电子技术知识点自己总结电力电子技术知识是现代电子工程技术中非常重要的一个分支，它涵盖了广泛的领域，包括电力电子电路、功率半导体器件、数字控制技术、电力传输、节能技术等多个方面。

下面，我将根据自己的经验，为大家总结一些电力电子技术知识点，希望对大家的学习有所帮助。

1.功率半导体器件功率半导体器件是电力电子技术的核心，在电力电子电路中扮演着非常重要的角色。

常见的功率半导体器件有MOSFET、IGBT、二极管等。

MOSFET具有独特的低电阻、高开关速度、无反向恢复能力等特点，在逆变器、转换器等电路中被广泛应用。

IGBT则是介于MOSFET和普通开关二极管之间的半导体器件，具有高电压、大电流能力、可控制等优点，被广泛用于交流变直流、直流变交流等电力电子应用中。

2.电力电子电路电力电子电路是电力电子技术研究的核心内容，常见的电力电子电路有整流器、逆变器、升压转换器、降压转换器等多个类型。

整流器可以将交流电转换为直流电，逆变器可以将直流电转换为交流电，升压转换器可以将电压升高，降压转换器可以将电压降低。

这些电力电子电路在电力电子技术应用中发挥着至关重要的作用。

3.数字控制技术数字控制技术在电力电子技术中有着非常广泛的应用，它主要是指使用微处理器、单片机等数字化器件控制电力电子电路的开关，实现从电源到负载的实时控制。

数字控制技术能够实现电压、电流、功率等的精确控制，提高设备的性能和可靠性，同时还能实现通讯、监测等功能。

4.电力传输电力传输是电力电子技术的另一个重要领域，其主要目的是将电能从发电站向终端用户传输。

电力传输可以通过输电线路、变电站等多种方式实现，其中电力电子技术在电力传输中的作用愈发重要。

电力传输中的电力损耗和电压降都是需要解决的问题，而在电力电子技术中有着多种方法能够有效地降低电量损耗和电压降低问题。

5.节能技术节能技术是当前社会非常重要的关键词之一，也是电力电子技术所追求的目标之一。

在电力电子技术中，节能技术通常是指降低设备的能耗，减少能源浪费。

电力电子知识点总结一、电力电子的基本原理电力电子是运用半导体器件实现电能的变换、控制和调节的技术领域。

在电力电子领域中最常用的器件是晶闸管、可控硅、晶闸管二极管、IGBT等。

它们通过对电压和电流的控制，实现将电能从一种形式转换为另一种形式。

电力电子的基本原理可以分为电力电子器件、电力电子电路和电力电子系统三个方面。

1. 电力电子器件电力电子器件是实现电力电子技术的基础。

常见的电力电子器件有晶闸管、可控硅、三端闭管、IGBT等，在电力电子中起着至关重要的作用。

晶闸管是一种四层结构的半导体器件，能够控制电流的导通和截止，实现电能的控制和调节。

可控硅是一种三端器件，具有双向导通特性，广泛应用于交流电路中。

IGBT集结了MOS管和双极型晶体管的优点，具有高开关速度、低导通压降等特点，是目前应用范围最广泛的功率器件之一。

2. 电力电子电路电力电子电路是利用电力电子器件构成的电路，实现对电能的控制和调节。

常见的电力电子电路包括整流电路、逆变电路、斩波电路等。

整流电路能够将交流电转换为直流电，逆变电路能够将直流电转换为交流电，斩波电路能够实现对电压和频率的调节。

这些电路在各种电力电子设备中得到了广泛应用，如变频调速器、逆变焊接电源等。

3. 电力电子系统电力电子系统是由多个电力电子电路组成的系统，实现对电能的复杂控制和转换。

常见的电力电子系统包括交流电调压系统、柔性直流输电系统、电能质量调节系统等。

这些系统在能源转换、传输和利用方面发挥着关键作用，是现代电力系统中不可或缺的一部分。

二、电力电子的常见器件和应用电力电子领域中常见的器件有晶闸管、可控硅、IGBT等。

而在现代工业中，电力电子技术得到了广泛的应用，如变频调速器、逆变焊接电源、电动汽车充电设备等。

1. 变频调速器变频调速器是一种能够实现电机转速调节的设备，它利用电力电子技术对电机供电进行控制，实现对电机转速的调节。

通过变频调速器，可以实现电机的恒流恒功率调节，使得电动汽车、电梯、风力发电机等设备具有更加灵活和高效的性能。

（完整版）电力电子技术简答题重点1. 晶闸管导通的条件是什么?关断的条件是什么?答: 晶闸管导通的条件: 应在晶闸管的阳极与阴极之间加上正向电压。

应在晶闸管的门极与阴极之间也加上正向电压和电流。

晶闸管关断的条件: 要关断晶闸管, 必须使其阳极电流减小到维持电流以下,或在阳极和阴极加反向电压。

晶闸管维持的条件要维持晶闸管, 必须使其晶闸管电流大于到维持电流。

2. 变压器漏感对整流电路的影响(1)出现换相重叠角r,整流输出电压平均值Ud降低。

( 2)整流电路的工作状态增多( 3)晶闸管的di/dt 减小，有利于晶闸管的开通。

( 4)换相时晶闸管电压出现缺口，产生正的du/dt, 可能使晶闸管误导通，为此必须加吸收电路.( 5)换相使电网电压出现缺口，成为干扰源。

3. 什么是谐波，什么是无功功率，们的危害. 为建立交变磁场和感应磁通而需要的电功率成为无功功率，电力电子装置消耗无功功率，对公用电网的不利影响：( 1 )无功功率会导致电流增大和视在功率增加，导致设备容量增加；( 2)无功功率增加，会使总电流增加，从而使设备和线路的损耗增加( 3)无功功率使线路压降增加，冲击性无功负载还会使电压剧烈波动。

谐波是指电流中所含有的频率为基波的整数倍的电量，电力电子装置产生谐波，对公用电网的危害：( 1)谐波使电网中的元件产生附加的谐波损耗，降低发电、输电及用电设备的效率，大量的三次谐波流过中性线会使线路过热甚至发生火灾；( 2)谐波影响各种电气设备的正常工作，使电机发生机械振动、噪声和过热，使变压器局部严重过热，使电容器、电缆等设备过热、使绝缘老化、寿命缩短以至损坏；(3)谐波会引起电网中局部的并联谐振和串联谐振，从而使谐波放大会使危害大大增大，甚至引起严重事故；(4)谐波会导致继电保护和自动装置的误动作，并使电气测量仪表计量不准确；( 5)谐波会对领近的通信系统产生干扰，轻者产生噪声，降低通信质量，重者导致信息丢失，使通信系统无法正常工作。
