一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L _________ I H。
2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________________________________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM ________ U BO。
4、电阻负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于_____，设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差___________________________。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值_______________________。
7、晶闸管串联时，给每只管子并联相同阻值的电阻R是______________________________________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有______________二种方式。
9、抑制过电压的方法之一是用_____________________吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在___________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比，可以改变_____________________________________________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是___________________________________________。
13、恒流驱动电路中抗饱和电路的主要作用是__________________________________________________。
14、功率晶体管缓冲保护电路中二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合。
电力电子技术试题及答案一、单项选择题（每题2分，共20分）1. 电力电子技术主要研究的是（）。
A. 电力系统的运行与控制B. 电力系统的规划与设计C. 电力电子器件及其应用D. 电力系统的保护与自动化答案：C2. 下列哪个不是电力电子技术中常用的电力电子器件？（）A. 晶闸管B. 绝缘栅双极晶体管C. 继电器D. 功率场效应晶体管答案：C3. 电力电子变换器的主要功能是（）。
A. 功率放大B. 电压变换C. 电流变换D. 以上都是答案：D4. 电力电子技术在以下哪个领域应用最为广泛？（）A. 通信技术B. 电力系统C. 计算机技术D. 机械制造答案：B5. 晶闸管的导通条件是（）。
A. 阳极电压高于阴极电压B. 门极电压高于阳极电压C. 阳极电流大于阴极电流D. 门极电流大于零答案：D二、多项选择题（每题3分，共15分）1. 电力电子技术在以下哪些领域有应用？（）A. 电力系统B. 交通系统C. 工业自动化D. 家用电器答案：ABCD2. 电力电子变换器可以实现以下哪些功能？（）A. 交直流转换B. 直流电压变换C. 交流电压变换D. 功率因数校正答案：ABCD3. 下列哪些是电力电子技术中常用的控制方式？（）A. 脉宽调制B. 脉冲频率调制C. 恒压控制D. 恒流控制答案：ABD三、填空题（每题2分，共10分）1. 电力电子技术中，______是一种常用的交流-直流变换器。
答案：整流器2. 电力电子器件的开关特性决定了其在______电路中的应用。
答案：开关电源3. 电力电子技术在______领域可以实现能量的高效转换。
答案：新能源4. 电力电子变换器的输出电压与输入电压之间的关系可以通过______实现控制。
答案：调制技术5. 电力电子技术在______系统中可以实现对电机的精确控制。
答案：伺服驱动四、简答题（每题5分，共20分）1. 简述电力电子技术在电力系统中的应用。
答案：电力电子技术在电力系统中的应用主要包括电力系统的稳定控制、电能质量的改善、电力系统的自动化管理、以及电力系统的保护等。
电力电子技术考试试卷一、选择题（每题2分，共20分）1. 电力电子技术是研究什么的学科？A. 电力系统的运行与控制B. 电力设备的设计与制造C. 电力电子器件的工作原理和应用D. 电力系统的经济性分析2. 以下哪个不是电力电子器件？A. 晶闸管B. 绝缘栅双极晶体管（IGBT）C. 变压器D. 功率模块（PM）3. 电力电子变换器中的整流器主要功能是什么？A. 将交流电转换为直流电B. 将直流电转换为交流电C. 将高压电转换为低压电D. 将交流电的频率进行调节4. PWM控制技术在电力电子技术中主要应用在哪些方面？A. 电机速度控制B. 照明调光C. 电网频率调节D. 所有以上选项5. 电力电子系统中的开关损耗主要由什么引起？A. 电流的变化率B. 电压的变化率C. 电流和电压的乘积D. 器件的热阻6. 以下哪个是电力电子技术中常见的软开关技术？A. 零电压开关（ZVS）B. 零电流开关（ZCS）C. 零电压零电流开关（ZVZCS）D. 所有以上选项7. 电力电子系统中的谐波产生的主要原因是什么？A. 电源的不稳定B. 负载的非线性特性C. 电网的干扰D. 电力电子器件的老化8. 电力电子技术中，同步整流技术的主要优点是什么？A. 提高系统的功率因数B. 减少系统的体积和重量C. 降低系统的电磁干扰D. 减少开关损耗，提高效率9. 电力电子技术中，为什么需要进行电磁兼容性（EMC）设计？A. 为了提高系统的可靠性B. 为了满足安全标准C. 为了减少对其他设备的干扰D. 所有以上选项10. 以下哪个不是电力电子技术中的控制策略？A. 线性控制B. 非线性控制C. 模糊控制D. 遗传算法控制二、简答题（每题10分，共20分）1. 请简述电力电子技术在新能源领域的应用。
2. 简述电力电子技术中软开关技术的优点及其实现方式。
三、计算题（每题15分，共30分）1. 假设一个单相桥式整流电路，负载为纯电阻性，输入电压为220V交流电，求整流后的直流电压值。
电力电子技术试题1、请在空格内标出下面元件的简称：电力晶体管GTR；可关断晶闸管GTO；功率场效应晶体管MOSFET；绝缘栅双极型晶体管IGBT；IGBT是MOSFET 和GTR 的复合管。
2、晶闸管对触发脉冲的要求是要有足够的驱动功率、触发脉冲前沿要陡幅值要高和触发脉冲要与晶闸管阳极电压同步。
3、多个晶闸管相并联时必须考虑均流的问题，解决的方法是串专用均流电抗器。
4、在电流型逆变器中，输出电压波形为正弦波波，输出电流波形为方波波。
5、型号为KS100-8的元件表示双向晶闸管晶闸管、它的额定电压为800V伏、额定有效电流为100A安。
6、180°导电型三相桥式逆变电路，晶闸管换相是在_同一桥臂上的上、下二个元件之间进行；而120º导电型三相桥式逆变电路，晶闸管换相是在_不同桥臂上的元件之间进行的。
7、当温度降低时，晶闸管的触发电流会增加、、正反向漏电流会下降、；当温度升高时，晶闸管的触发电流会下降、、正反向漏电流会增加。
8、在有环流逆变系统中，环流指的是只流经两组变流器之间而不流经负载的电流。
环流可在电路中加电抗器来限制。
为了减小环流一般采用控制角α= β的工作方式。
9、常用的过电流保护措施有快速熔断器、串进线电抗器、接入直流快速开关、控制快速移相使输出电压下降。
（写出四种即可）10、逆变器按直流侧提供的电源的性质来分，可分为电压型型逆变器和电流型型逆变器，电压型逆变器直流侧是电压源，通常由可控整流输出在最靠近逆变桥侧用电容器进行滤波，电压型三相桥式逆变电路的换流是在桥路的本桥元件之间元件之间换流，每只晶闸管导电的角度是180º度；而电流型逆变器直流侧是电流源，通常由可控整流输出在最靠近逆变桥侧是用电感滤波，电流型三相桥式逆变电路换流是在异桥元件之间元件之间换流，每只晶闸管导电的角度是120º度。
11、直流斩波电路按照输入电压与输出电压的高低变化来分类有降压斩波电路；升压斩波电路；升降压斩波电路。

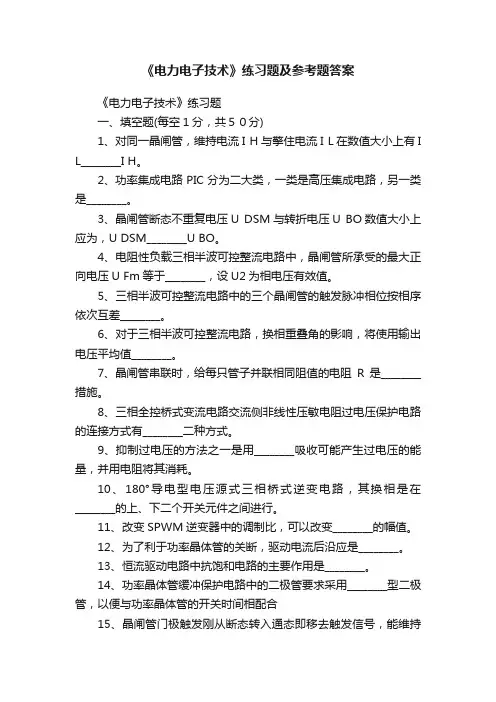

《电力电子技术》练习题及参考题答案《电力电子技术》练习题一、填空题(每空1分，共５０分)1、对同一晶闸管，维持电流I H与擎住电流I L在数值大小上有I L________I H。
2、功率集成电路PIC分为二大类，一类是高压集成电路，另一类是________。
3、晶闸管断态不重复电压U DSM与转折电压U BO数值大小上应为，U DSM________U BO。
4、电阻性负载三相半波可控整流电路中，晶闸管所承受的最大正向电压U Fm等于________，设U2为相电压有效值。
5、三相半波可控整流电路中的三个晶闸管的触发脉冲相位按相序依次互差________。
6、对于三相半波可控整流电路，换相重叠角的影响，将使用输出电压平均值________。
7、晶闸管串联时，给每只管子并联相同阻值的电阻R是________措施。
8、三相全控桥式变流电路交流侧非线性压敏电阻过电压保护电路的连接方式有________二种方式。
9、抑制过电压的方法之一是用________吸收可能产生过电压的能量，并用电阻将其消耗。
10、180°导电型电压源式三相桥式逆变电路，其换相是在________的上、下二个开关元件之间进行。
11、改变SPWM逆变器中的调制比，可以改变________的幅值。
12、为了利于功率晶体管的关断，驱动电流后沿应是________。
13、恒流驱动电路中抗饱和电路的主要作用是________。
14、功率晶体管缓冲保护电路中的二极管要求采用________型二极管，以便与功率晶体管的开关时间相配合15、晶闸管门极触发刚从断态转入通态即移去触发信号，能维持通态所需要的最小阳极电流，称为______。
16、晶闸管的额定电压为断态重复峰值电压U DRm和反向重复峰值电压U RRm中较______的规化值。
17、普通晶闸管的额定电流用通态平均电流值标定，双向晶闸管的额定电流用_____标定。
18、晶闸管的导通条件是：晶闸管______和阴极间施加正向电压，并在______和阴极间施加正向触发电压和电流（或脉冲）。
1、和门极G。
2、晶闸管的导通条件阳极加正电压、门极加正向电压；关断条件是阳极电流大于掣住电流、阳极电流小于维持电流或加反向电压。
3、单相全波可控整流电路中，晶闸管承受的最大反向电压为√2U2。
三相半波可控整流电路中，晶闸管承受的最大反向电压为√6 U2。
（电源电压为U2）4、从晶闸管开始承受正向电压起到晶闸管导通之间的电角度称为控制角，用α表示。
5、同步电压为锯齿波的触发电路锯齿波底宽可达240º度；正弦波触发电路的理想移相范围可达180º、度，实际移相范围只有150º。
6、一般操作过电压都是瞬时引起的尖峰电压，经常使用的保护方法是阻容保护而对于能量较大的过电压，还需要设置非线性电阻保护，目前常用的方法有压敏电阻和硒堆。
7、交流零触发开关电路就是利用过零触发方式来控制晶闸管导通与关断的。
8、绝缘栅双极型晶体管是以电力场效应晶体管的栅极作为栅极，以电力晶体管的集电极和发射极作为发射极与集电极复合而成。
9、晶闸管的过电流能力比较差，必须采用保护措施，常见的快速熔断器、过流继电器、直流快速开关、、限流与脉冲移相保护。
10、型号为KP100-8的元件表示双向晶闸管、它的额定电压为800伏、额定电流为100安。
11、单相交流调压电阻性负载电路的移相范围在0º-180º内，在电感性负载时移相范围在ф-180º内。
12、变频电路常用的换流方式有负载谐振换流、脉冲（强迫）换流两种。
13、逆变器环流指的是只流经逆变电源、逆变桥晶闸管而不流经负载的电流，环流可在电路中加电抗器来限制。
为了减小环流一般采用α大于β工作方式。
1、单相半控桥整流电路的二组触发脉冲依次相差A度。
A、180°，B、60°，c、360°， D、120°2、α为C度时，三相半波可控整流带电阻性负载，输出的电压波形处于连续和断续的临界状态。
A、0度，B，60度，C，30度，D，120度，3、在晶闸管触发电路中，若改变B的大小，则输出脉冲产生相位移动，达到移相控制的目的。

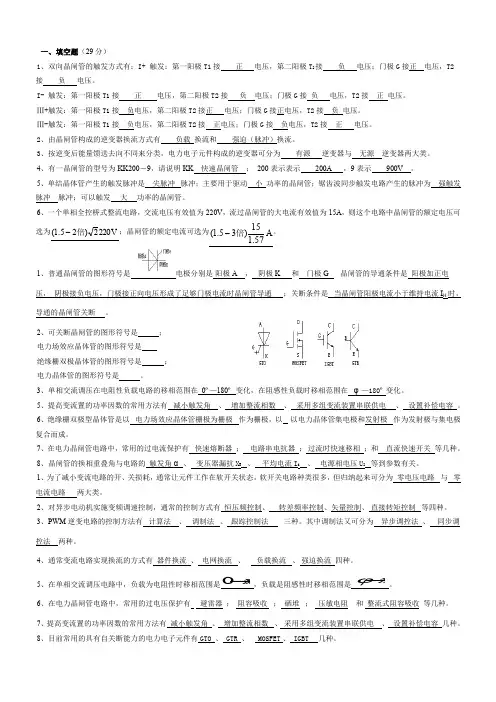

一、填空题（29分）1、双向晶闸管的触发方式有：I+ 触发：第一阳极T1接 正 电压，第二阳极T 2接 负 电压；门极G 接正 电压，T2接 负 电压。
I- 触发：第一阳极T1接 正 电压，第二阳极T2接 负 电压；门极G 接 负 电压，T2接 正 电压。
Ⅲ+触发：第一阳极T1接 负电压，第二阳极T2接正 电压；门极G 接正电压，T2接 负 电压。
Ⅲ-触发：第一阳极T1接 负电压，第二阳极T2接 正电压；门极G 接 负电压，T2接 正 电压。
2、由晶闸管构成的逆变器换流方式有 负载 换流和 强迫（脉冲）换流。
3、按逆变后能量馈送去向不同来分类，电力电子元件构成的逆变器可分为 有源 逆变器与 无源 逆变器两大类。
4、有一晶闸管的型号为KK200－9，请说明KK 快速晶闸管 ； 200表示表示 200A ，9表示 900V 。
5、单结晶体管产生的触发脉冲是 尖脉冲 脉冲；主要用于驱动 小 功率的晶闸管；锯齿波同步触发电路产生的脉冲为 强触发脉冲 脉冲；可以触发 大 功率的晶闸管。
6、一个单相全控桥式整流电路，交流电压有效值为220V ，流过晶闸管的大电流有效值为15A ，则这个电路中晶闸管的额定电压可选为V 2202)25.1(倍-；晶闸管的额定电流可选为A 57.115)35.1(倍-。
1、普通晶闸管的图形符号是 电极分别是 阳极A ， 阴极K 和 门极G 晶闸管的导通条件是 阳极加正电压， 阴极接负电压，门极接正向电压形成了足够门极电流时晶闸管导通 ；关断条件是 当晶闸管阳极电流小于维持电流I H 时，导通的晶闸管关断 。
2、可关断晶闸管的图形符号是 ；电力场效应晶体管的图形符号是绝缘栅双极晶体管的图形符号是 ；电力晶体管的图形符号是 。
3、单相交流调压在电阻性负载电路的移相范围在 0º—180º 变化，在阻感性负载时移相范围在 φ—180º 变化。
5、提高变流置的功率因数的常用方法有 减小触发角 、 增加整流相数 、 采用多组变流装置串联供电 、 设置补偿电容 。
《电力电子技术》测试题及其答案一、判断题1、表示各种电力半导体器件的额定电流，都是以平均电流表示的。
（错）2、对于门极可关断晶闸管，当门极上加正触发脉冲时可使晶闸管导通，当门极加上足够的负触发脉冲时又可使导通着的晶闸管关断。
（对）3、晶闸管由正向阻断状态变为导通状态所需要的最小门极电流，称为该管的维持电流。
（错）4、在规定条件下，不论流过晶闸管的电流波形如何，也不论晶闸管的导通角是多大，只要通过管子的电流的有效值不超过该管额定电流的有效值，管子的发热就是允许的。
（错）5、三相半波可控整流电路的最大移相范围是0°～180°。
（错）6、无源逆变是将直流电变换为某一频率或可变频率的交流电供给负载使用。
（错）7、正弦波脉宽调制（SPWM）是指参考信号为正弦波的脉冲宽度调制方式。
（对）8、直流斩波器可以把直流电源的固定电压变为可调的直流电压输出。
（错）9、斩波器的定频调宽工作方式，是指保持斩波器通端频率不变，通过改变电压脉冲的宽度来使输出电压平均值改变。
（对）10、电流型逆变器抑制过电流能力比电压型逆变器强，适用于经常要求起动、制动与反转拖动装置。
（对）11、三相桥式全控整流大电感负载电路工作于整流状态时，其触发延迟角的最大移相范围为0°～90°。
（对）12、额定电流为100A的双向晶闸管与额定电流为50A两只反并联的普通晶闸管，两者的电流容量是相同的。
（错）13、晶闸管的正向阻断峰值电压，即在门极断开和正向阻断条件下，可以重复加于晶闸管的正向峰值电压，其值低于转折电压。
（对）14、在SPWM调制方式的逆变器中，只要改变参考信号正弦波的幅值，就可以调节逆变器输出交流电压的大小。
（对）15、在SPWM调制方式的逆变器中，只要改变载波信号的频率，就可以改变逆变器输出交流电压的频率16、若加到晶闸管两端电压的上升率过大，就可能造成晶闸管误导通。
（对）17、晶闸管整流电路中的续流二极管只是起到了及时关断晶闸管的作用，而不影响整流输出电压值及电流值。
电力电子技术试卷（含答案）一．填空（共15分，1分/空）1.电力电子技术通常可分为（）技术和（）技术两个分支。
2.按驱动电路信号的性质可以将电力电子器件分为（）型器件和（）型器件两类，晶闸管属于其中的（）型器件。
3.晶闸管单相桥式全控整流电路带反电动势负载E时（变压器二次侧电压有效值为U2，忽略主电路各部分的电感），与电阻负载时相比，晶闸管提前了电角度δ停止导电，δ称为（）角，数量关系为δ=（）。
4.三相桥式全控整流电路的触发方式有（）触发和（）触发两种，常用的是（）触发。
5.三相半波可控整流电路按联接方式可分为（）组和（）组两种。
6.在特定场合下，同一套整流电路即可工作在（）状态，又可工作在（）状态，故简称变流电路。
7.控制角α与逆变角β之间的关系为（）。
二．单选（共10分，2分/题）1．采用（）是电力电子装置中最有效、应用最广的一种过电流保护措施。
A.直流断路器B. 快速熔断器C.过电流继电器2．晶闸管属于（）。
A.不可控器件B. 全控器件C.半控器件3．单相全控桥式整流电路，带阻感负载（L足够大）时的移相范围是（）。
A．180OB.90OC.120O4．对三相全控桥中共阴极组的三个晶闸管来说，正常工作时触发脉冲相位应依次差（）度。
A.60B. 180C. 1205．把交流电变成直流电的是（）。
A. 逆变电路B.整流电路C.斩波电路三．多选（共10分，2分/题）1．电力电子器件一般具有的特征有。
A.所能处理电功率的大小是其最重要的参数B.一般工作在开关状态C.一般需要信息电子电路来控制D.不仅讲究散热设计，工作时一般还需接散热器2．下列电路中，不存在变压器直流磁化问题的有。
A.单相全控桥整流电路B.单相全波可控整流电路C.三相全控桥整流电路D.三相半波可控整流电路3．使晶闸管关断的方法有。
A.给门极施加反压B.去掉阳极的正向电压C.增大回路阻抗D.给阳极施加反压4．逆变失败的原因有。
A.触发电路不可靠B.晶闸管发生故障C.交流电源发生故障D.换相裕量角不足5．变压器漏抗对整流电路的影响有。
1. 什么是电力电子技术？答：应用于电力领域的、使用电力电子器件对电能进行变换和控制的技术。
是一门与电子、控制和电力紧密相关的边缘学科。
2. 说“电力电子技术的核心技术是变流技术”对吗？答：对。
3. 模拟电子技术和数字电子技术也是电力电子技术吗？答：不是。
4. 举几例日常生活中应用电力电子技术的装置。
答：电动自行车的充电器，手机充电器，电警棍等。
5. 简答“开关电源”和“线性电源”的主要优缺点。
答：开关电源：优点：体积小、重量轻、效率高、自身抗干扰性强、输入和输出的电压范围宽、可模块化。
缺点：由于开关工作模式和高频工作状态，对周围设备有一定的干扰。
需要良好的屏蔽及接地。
线性电源：优点：电源技术很成熟，可以达到很高的稳定度，波纹也很小，而且没有开关电源具有的噪声干扰。
缺点：是需要庞大而笨重的变压器，所需的滤波电容的体积和重量也相当大，效率低。
将逐步被开关电源所取代。
6. 解释：不可控器件(说明导通和关断的条件)、半控型器件、全控型器件，并举出代表性器件的名称。
答：不可控器件：不用控制信号来控制其通、断。
导通和关断取决于其在主电路中承受电压的方向和大小。
典型器件：电力二极管导通条件：正向偏置，即承受正向电压，且正向电压＞阀值电压。
关断条件：反向偏置，即承受反向电压。
半控型器件：用控制信号来控制其导通，一旦导通门极就失去控制作用。
关断取决于其在主电路中承受的电压、电流的方向和大小。
典型器件：晶闸管全控型器件：导通和关断均由电路的触发控制信号驱动（驱动状态需保持）。
典型器件：GTR、IGBT、POWER MOSFET。
7. 如图示的二极管伏安特性曲线，示意性地在坐标曲线上标注二极管的参数“反向击穿电压UB”、“门槛电压UTO”、“正向导通电流IF”及其对应的“正向压降UF”、“反向漏电流”。
答：8. 教科书P42：第4题图中阴影部分为晶闸管处于通态区间的电流波形，各波形的电流最大值均为Im，写出各波形的电流平均值I d1、I d2、I d3与电流有效值I1、I2、I3的计算表达式(不必计算出结果)。
解：9. 依据教材P20图2-8，简要说明晶闸管的工作原理。
答：晶闸管的工作原理:开通：在有阳极正向电压E A的情况下，驱动电路注入门极电流I G后，由于电源E A和晶闸管结构形成的电流I C1的正反馈作用，实现开通。
晶闸管开通后，如果保持阳极正向电压E A和晶闸管导通电流I K不变，停止驱动电流I G，晶闸管保持继续导通。
关断：去掉阳极正向电压EA,或给阳极施加反压，使流过晶闸管的电流I K降低到接近于零的某一数值以下才能关断。
门极驱动控制不能关断已导通的晶闸管,只能依靠外部电路实施关断。
10. 简述使晶闸管导通和关断的条件。
答：导通条件：承受正向电压，并由电路的触发信号驱动(在门极施加触发电流)。
关断条件：取决于其在主电路中承受的电压和电流状态。
即利用外加反向电压使晶闸管的电流减小到近于零(小于维持电流)。
11．绘出①晶闸管、②MOSFET(含N、P沟道两种)、③GTR、④IGBT四个常见电力电子器件的电路符号,并标注它们的引脚代号和引脚名称。
答：12. 解释AC-DC电路、AC-DC电路、DC-DC电路、AC-AC电路，并说明主要功能。
答：AC-DC电路：交流变直流即整流电路。
取交流电源供直流负载使用。
DC-AC电路：直流变交流即逆变电路。
取直流电源供交流负载使用。
DC-DC电路：直流变直流电路。
改变直流电源的电压，也可实现输入和输出之间的电气隔离作用。
AC-AC电路：交流变交流电路。
可以改变交流电源的电压、频率、波形。
13. 把“?”改成答案和在括符中作出选择：单相桥式全控整流电路带电阻负载电路如下图，设控制角=α。
正半周期间，电源电压相位小于α，四个晶闸管均(不导通/ 导通)。
①在u2正半周期间，在触发角 处触发VT? 和VT?，输出电流从电源a端到b端的流经②在u2回路是：？－？－？负半周期间，电源电压相位小于α，四个晶闸管均(不导通/ 导通)。
③在u2负半周期间，在触发角 处触发VT?和VT?，输出电流从电源b端到a端的流经回④在u2路是：？－？－？答：①(不导通)。
②(VT1和VT4)。
VT1－R－VT4③(不导通)。
④(VT2和VT3)。
VT3－R－VT214.单相全波可控整流电路带电阻负载的电路图如下。
设控制角=α。
的两个正、负半周期间，各是哪个晶闸管工作，变压器哪个绕组中有电流？问：在电源u2答：①在u正半周期间，仅VT1工作，变压器二次绕组上半部分流过电流。
2负半周期间，仅VT2工作，变压器二次绕组下半部分流过电流。
②在u215. 下图三相二极管半波不控整流电路。
说明在ωt1和ωt2两个电角度时刻：①哪个二极管导通？②导通二极管向负载施加的电压是相电压或线电压(电压名称)？③不导通的二极管，承受的是正向或反向电压？是相电压或线电压(电压名称)？④变压器原、副边的接线方式是Δ型或Y型？思路：任何时刻只有一只二极管导通给负载施加相电压，与该时刻相电压最高一相相连接的二极管导通。
解答：①哪个二极管导通？答：ωt1：VD2导通ωt2：VD1或VD3导通②导通二极管向负载施加的电压是相电压或线电压(电压名称)？答：ωt1：负载电压是相电压u bωt2：负载电压相电压u c=u a③不导通的二极管，承受的是正向或反向电压？是相电压或线电压(电压名称)？答：ωt1：VD1承受反向线电压U baVD3承受反向线电压Ubcωt2：VD2承受反向线电压U ab=U cb④变压器原、副边的接线方式是Δ型或Y型？答：原边的接线方式是Δ型。
副边的接线方式是Y型。
16. 如右图的二极管三相桥式不控整流电路。
说明：①在“ωt1～ωt4”期间内有哪几个二极管导通？②在“ωt1～ωt4”期间内有无自然换相？是正极换相或负极换相？③在“ωt2～ωt4”期间负载电压是多少？④在ωt3时刻，二极管VD5承受的电压是多少？思路：任何时刻输出的线电压是正半周较高的相电压减负半周较低的相电压。
任何时刻有两只二极管导通，分别是连接正半周较高的相电压和负半周较低的相电压的二极管。
①答：在ωt1～ωt2”期间内：VD3和VD2导通。
在ωt2～ωt4”期间内：VD3和VD4导通。
②答：在ωt2时刻发生“负极自然换相”：由uc 换相到ua③答：负载电压ud =Uba=ub-ua④答：在ωt3时刻，二极管VD5承受反向线电压Ubc =ub-uc=ub17. 说明：“有源逆变”与“无源逆变”的区别。
答：无源逆变：逆变电路输出电能到负载。
有源逆变：逆变电路输出电能到电网。
18. 如下图单相桥式逆变电路及其输出电压电流波形。
说明：①桥式逆变电路把直流电U d变成交流电u o的工作原理。
②如何改变逆变输出交流电的工作频率。
答：对角两组开关S1、S4与S2、S3在一个供电周期的两个半周中轮流导通和关断。
改变供电周期的长短即可改变逆变输出交流电的工作频率。
19. 绘出下述基本逆变电路图①电压型单相半桥逆变电路②电压型单相全桥逆变电路③电压型单相带中心抽头变压器的逆变电路④电压型三相逆变电路20. 如下图电压型三相桥式逆变电路，同一相的上下两个IGBT交替驱动180°，各相开始导电的角度依次相差120°。
三输出点U、V、W对于参考点N’的电压波形已给出。
在图中绘出逆变电路输出线电压u WU的波形。
解：线电压u WU=u WN' - u UN'如下图中蓝色波形：21. 说明(单端)正激电路和(单端)反激电路工作原理的区别。
答：(单端)正激电路：开关管导通期间：电源通过变压器向负载提供能量。
开关管关断期间：电源不提供能量，由电路储能向负载提供能量。
(单端)反激电路开关管导通期间：电源仅向变压器提供储能。
开关管关断期间：电源不提供能量，由电路储能向负载提供能量。
22. 阻感负载的单相交流调压电路和在晶闸管控制角? =0时的电压电流波形如下图。
设负载的阻抗角为：φ=tg-1(ωL/R)。
1. 设ωt =φ～π期间VT1被触发导通。
问：该期间电源与负载之间电能流动的方向？答：电源向负载提供电能。
2. 在ωt =π～π+φ期间：问：电源与负载之间电能流动的方向？答：负载电感储能回馈到电源。
问：在该期间内如果触发VT2，VT2是能否导通？原因？答：在该期间内如果触发VT2，VT2不能导通。
因为VT2的阳极-阴极之间是承受的反向电压。
问：在哪种条件下触发VT2 ，VT2才会导通？答：在ωt=π+φ～2π期间触发VT2， VT2才会导通.3. 本题调压电路的?移相范围？答：?的移相范围应为?≤?≤?。
20. 解释：在PWM技术中的“面积等效原理”。
答：冲量相等而形状不同的窄脉冲加在具有惯性的环节上时，其效果基本相同。
