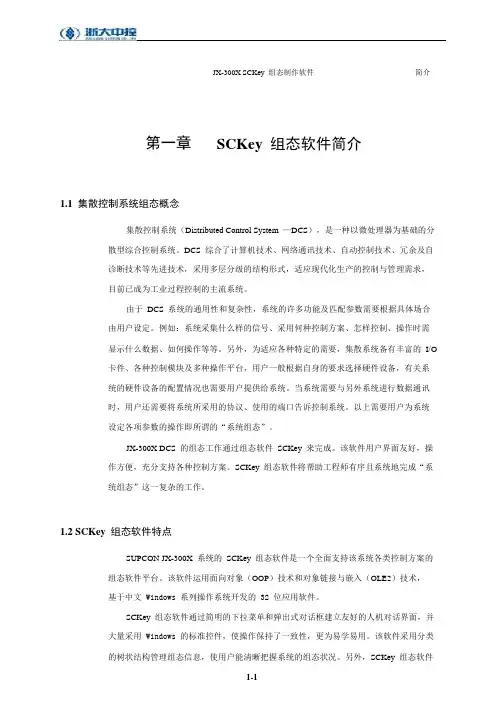

第一章SCKey组态软件简介1.1 集散控制系统组态概念集散控制系统（Distributed Control System —DCS），是一种以微处理器为基础的分散型综合控制系统。
DCS综合了计算机技术、网络通讯技术、自动控制技术、冗余及自诊断技术等先进技术，采用多层分级的结构形式，适应现代化生产的控制与管理需求，目前已成为工业过程控制的主流系统。
由于DCS系统的通用性和复杂性，系统的许多功能及匹配参数需要根据具体场合由用户设定。
例如：系统采集什么样的信号、采用何种控制方案、怎样控制、操作时需显示什么数据、如何操作等等。
另外，为适应各种特定的需要，集散系统备有丰富的I/O卡件、各种控制模块及多种操作平台，用户一般根据自身的要求选择硬件设备，有关系统的硬件设备的配置情况也需要用户提供给系统。
当系统需要与另外系统进行数据通讯时，用户还需要将系统所采用的协议、使用的端口告诉控制系统。
以上需要用户为系统设定各项参数的操作即所谓的“系统组态”。
JX-300X DCS的组态工作通过组态软件SCKey来完成。
该软件用户界面友好，操作方便，充分支持各种控制方案。
SCKey组态软件将帮助工程师有序且系统地完成“系统组态”这一复杂的工作。
1.2 SCKey组态软件特点SUPCON JX-300X系统的SCKey组态软件是一个全面支持该系统各类控制方案的组态软件平台。
该软件运用面向对象（OOP）技术和对象链接与嵌入（OLE2）技术，基于中文Windows系列操作系统开发的32位应用软件。
SCKey组态软件通过简明的下拉菜单和弹出式对话框建立友好的人机对话界面，并大量采用Windows的标准控件，使操作保持了一致性，更为易学易用。
该软件采用分类的树状结构管理组态信息，使用户能清晰把握系统的组态状况。
另外，SCKey组态软件1-1还提供了强大的在线帮助功能，当用户在组态过程中遇到了问题，只须按F1键或选择菜单中的帮助项，就可以随时得到帮助提示。
（推荐浙大中控）JX-300XP知识讲解JX-300XP一、判断题1.一个XP202机柜最多配置7只机笼，其中1只电源机笼、6只I/O机笼。
（×）2.主控制卡和数据转发卡均可进行冗余设置，冗余设置方法为：插上短路块代表冗余，取下短路块代表单卡工作。
（×）3.在组态设置时，主控制卡地址只能从1开始，且只能为奇数。
（×）4.在组态设置时，数据转发卡的地址只能从2开始。
（×）5.在机柜XP202的供电过程中，一只电源能同时给1、2#或3、4#机笼供电。
（√）6.模拟量信号输出卡XP322可输出0～5V和1～5V的标准电压信号。
（×）7.主控制卡XP243存放目标代码(SCconTrol)的容量为348K。
（√）8.XP243主控制卡与XP233数据转发卡之间是通过SCnetII网络相联接的。
（×）9.JX-300XP DCS 除了电源、主控制卡、数据转发卡和网络外，其余I/O卡可任意冗余。
（×）10.JX-300XP DCS 支持带电插拔卡件。
（√）11.JX-300XP DCS在不开控制站机柜门的情况下，可以从监控软件画面上了解到控制站机柜中卡件的详细布置图和各I/O卡件的工作情况及发生故障的情况。
（√）12.JX-300XP系统中，SCNET-II网络可以采用星型或者总线型的网络拓扑方式。
（√）13.JX-300XP中，每个I/O机笼与其他机笼通过1条SBUS电缆连接，因此SBUS网络实际上是不冗余的。
（×）14.SBUS-S2总线上的最大节点数目为6。
（×）15.SBUS-S1是不冗余的。
（√）16.主控卡和数据转发卡之间的网络是SBUS-S1。
（×）17.数据转发卡和机笼内I/O卡件之间的网络是SBUS-S2。
（×）18.连接远程机笼时，如果使用XP433M，则可以不配置光电转换盒。
（√）19.光纤接续盒需要进行光纤熔接。
系统概述AdvanTrol-Pro软件包是基于Windows2000操作系统的自动控制应用软件平台，在SUPCON WebField系列集散控制系统（Distributed Control System—DCS）中完成系统组态、数据服务和实时监控功能。
AdvanTrol-Pro软件使用说明书分为两部分：系统使用说明书和在线帮助。
系统使用说明书按控制系统组态工作流程介绍软件包中各软件的主要功能、使用方法及相互间关系。
适合于初次使用AdvanTrol-Pro软件的工程师掌握控制系统的组态工作流程和各软件的基本使用方法。
使用说明书虽然是按各个章节来写，但各章之间存在一定的联系。
在线帮助链接在各软件的帮助菜单中，详细介绍软件的工作界面、菜单和对象画面等的功能以及一些具体功能的操作方法和举例等。
功能齐全，能快速查找指定功能的操作方法。
软件支持的系统结构图1 软件支持的系统结构AdvanTrol-pro在网络策略和数据分组的基础上实现了具有对等C/S特征的操作网，在该操作网上实现操作站之间包括实时数据，实时报警，历史趋势，历史报警，操作日志等的实时数据通信和历史数据查询。
AdvanTrol-pro支持用户根据实际情况构建系统结构，与异构系统的数据交换即可通过数据站来实现，也可通过各种网关接口卡执行。
系统软件功能特点及性能指标采用多任务、多线程，32位代码良好的开放性能系统组态结构清晰，界面操作方便控制算法组态采用国际标准，实现图形组态与语言组态结合，功能强大流程图功能强大，使用方便报表功能灵活，应用简捷，并具有二次计算能力采用大容量、高吞吐量的实时数据库和两级分层（分组分区）的数据结构操作站数据更新周期1秒，动态参数刷新周期1秒按键响应时间≤0.2秒流程图完整显示时间≤2秒，其余画面≤1秒命令响应时间≤0.5秒实时和历史趋势操作灵活，支持历史数据离线浏览强大的报警管理功能，可以分区分级设置报警，支持语音报警提供基于API接口的多种数据访问接口系统安全、可靠，长期运行稳定支持ModBus和ProfiBus支持在线下载功能在网络策略和数据分组的基础上实现了具有对等C/S模式特征的操作网络服务系统软件运行环境配置要求主机型号：奔腾IV（1.8G）以上的工控PC机。

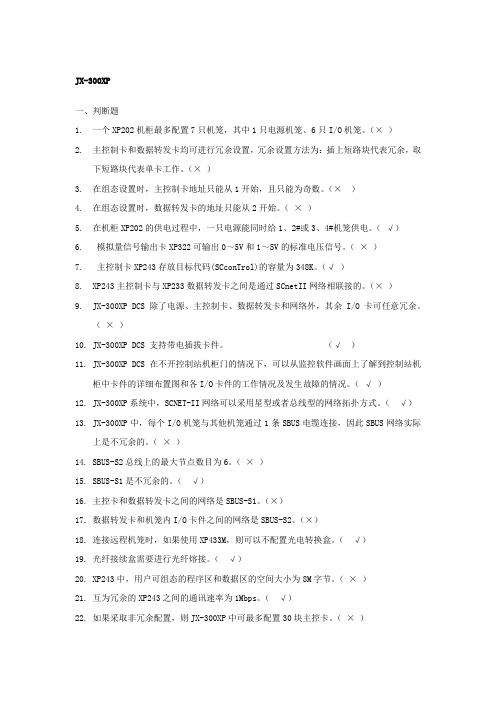

JX-300XP一、判断题1.一个XP202机柜最多配置7只机笼，其中1只电源机笼、6只I/O机笼。
（×）2.主控制卡和数据转发卡均可进行冗余设置，冗余设置方法为：插上短路块代表冗余，取下短路块代表单卡工作。
（×）3.在组态设置时，主控制卡地址只能从1开始，且只能为奇数。
（×）4.在组态设置时，数据转发卡的地址只能从2开始。
（×）5.在机柜XP202的供电过程中，一只电源能同时给1、2#或3、4#机笼供电。
（√）6.模拟量信号输出卡XP322可输出0～5V和1～5V的标准电压信号。
（×）7.主控制卡XP243存放目标代码(SCconTrol)的容量为348K。
（√）8.XP243主控制卡与XP233数据转发卡之间是通过SCnetII网络相联接的。
（×）9.JX-300XP DCS 除了电源、主控制卡、数据转发卡和网络外，其余I/O卡可任意冗余。
（×）10.JX-300XP DCS 支持带电插拔卡件。
（√）11.JX-300XP DCS在不开控制站机柜门的情况下，可以从监控软件画面上了解到控制站机柜中卡件的详细布置图和各I/O卡件的工作情况及发生故障的情况。
（√）12.JX-300XP系统中，SCNET-II网络可以采用星型或者总线型的网络拓扑方式。
（√）13.JX-300XP中，每个I/O机笼与其他机笼通过1条SBUS电缆连接，因此SBUS网络实际上是不冗余的。
（×）14.SBUS-S2总线上的最大节点数目为6。
（×）15.SBUS-S1是不冗余的。
（√）16.主控卡和数据转发卡之间的网络是SBUS-S1。
（×）17.数据转发卡和机笼内I/O卡件之间的网络是SBUS-S2。
（×）18.连接远程机笼时，如果使用XP433M，则可以不配置光电转换盒。
（√）19.光纤接续盒需要进行光纤熔接。
（√）20.XP243中，用户可组态的程序区和数据区的空间大小为8M字节。
第一章SCKey组态软件简介1.1集散控制系统组态概念集散控制系统（Distributed Control System—DCS），是一种以微处理器为基础的分散型综合控制系统。
DCS综合了计算机技术、网络通讯技术、自动控制技术、冗余及自诊断技术等先进技术，采用多层分级的结构形式，适应现代化生产的控制与管理需求，目前已成为工业过程控制的主流系统。
由于DCS系统的通用性和复杂性，系统的许多功能及匹配参数需要根据具体场合由用户设定。
例如：系统采集什么样的信号、采用何种控制方案、怎样控制、操作时需显示什么数据、如何操作等等。
另外，为适应各种特定的需要，集散系统备有丰富的I/O卡件、各种控制模块及多种操作平台，用户一般根据自身的要求选择硬件设备，有关系统的硬件设备的配置情况也需要用户提供给系统。
当系统需要与另外系统进行数据通讯时，用户还需要将系统所采用的协议、使用的端口告诉控制系统。
以上需要用户为系统设定各项参数的操作即所谓的“系统组态”。
JX-300X DCS的组态工作通过组态软件SCKey来完成。
该软件用户界面友好，操作方便，充分支持各种控制方案。
SCKey组态软件将帮助工程师有序且系统地完成“系统组态”这一复杂的工作。
1.2 SCKey组态软件特点SUPCON JX-300X系统的SCKey组态软件是一个全面支持该系统各类控制方案的组态软件平台。
该软件运用面向对象（OOP）技术和对象链接与嵌入（OLE2）技术，基于中文 Windows 系列操作系统开发的 32 位应用软件。
SCKey组态软件通过简明的下拉菜单和弹出式对话框建立友好的人机对话界面，并大量采用 Windows 的标准控件，使操作保持了一致性，更为易学易用。
该软件采用分类的树状结构管理组态信息，使用户能清晰把握系统的组态状况。
另外，SCKey组态软件1-1还提供了强大的在线帮助功能，当用户在组态过程中遇到了问题，只须按 F1 键或选择菜单中的帮助项，就可以随时得到帮助提示。

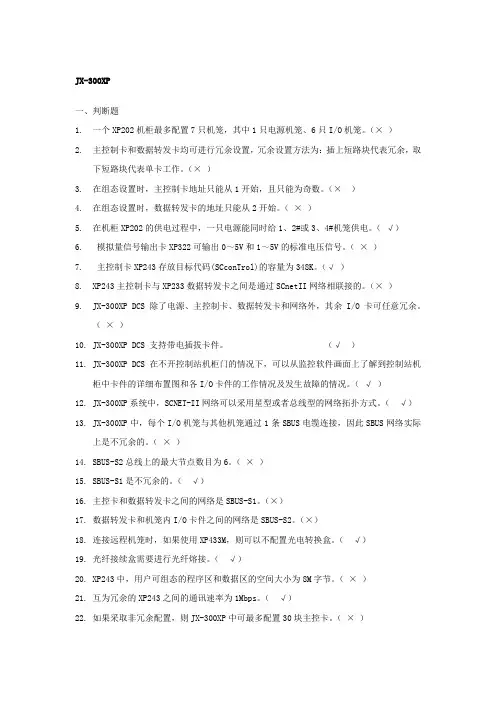

JX-300XP一、判断题1.一个XP202机柜最多配置7只机笼，其中1只电源机笼、6只I/O机笼。
（×）2.主控制卡和数据转发卡均可进行冗余设置，冗余设置方法为：插上短路块代表冗余，取下短路块代表单卡工作。
（×）3.在组态设置时，主控制卡地址只能从1开始，且只能为奇数。
（×）4.在组态设置时，数据转发卡的地址只能从2开始。
（×）5.在机柜XP202的供电过程中，一只电源能同时给1、2#或3、4#机笼供电。
（√）6.模拟量信号输出卡XP322可输出0～5V和1～5V的标准电压信号。
（×）7.主控制卡XP243存放目标代码(SCconTrol)的容量为348K。
（√）8.XP243主控制卡与XP233数据转发卡之间是通过SCnetII网络相联接的。
（×）9.JX-300XP DCS 除了电源、主控制卡、数据转发卡和网络外，其余I/O卡可任意冗余。
（×）10.JX-300XP DCS 支持带电插拔卡件。
（√）11.JX-300XP DCS在不开控制站机柜门的情况下，可以从监控软件画面上了解到控制站机柜中卡件的详细布置图和各I/O卡件的工作情况及发生故障的情况。
（√）12.JX-300XP系统中，SCNET-II网络可以采用星型或者总线型的网络拓扑方式。
（√）13.JX-300XP中，每个I/O机笼与其他机笼通过1条SBUS电缆连接，因此SBUS网络实际上是不冗余的。
（×）14.SBUS-S2总线上的最大节点数目为6。
（×）15.SBUS-S1是不冗余的。
（√）16.主控卡和数据转发卡之间的网络是SBUS-S1。
（×）17.数据转发卡和机笼内I/O卡件之间的网络是SBUS-S2。
（×）18.连接远程机笼时，如果使用XP433M，则可以不配置光电转换盒。
（√）19.光纤接续盒需要进行光纤熔接。
（√）20.XP243中，用户可组态的程序区和数据区的空间大小为8M字节。
WebField JX-300XP实时监控JX-300XP 内容监控启动 参数设置 报警操作 报表 趋势 系统状态 系统管理 查询位号 注意事项 模拟量 回路 开关量 软键盘主要内容运行 用户登录 操作记录 系统 设置系统环境 实时浏览 趋势记录 网络信息 时间同步 进程管理 文件传输 热键屏蔽 打印配置 策略管理 报警屏蔽 启动选项JX-300XP1启动监控软件启动监控（1）桌面或程序目录下【实时监控】D:\（2）组态调试运行监控E:\JX-300XP2参数设置参数对系统初始参数、回路给定值、控制开关等进行赋值操作 利用鼠标和操作员键盘在监控画面中完成的 （1）AI仪表盘及调整画面 描述位号名 报警状态 量程 实时值 累积值报警限主控卡地址 数据转发卡地址 IO卡件地址 通道地址 Q:第几个通道？棒状图 关联趋势画面 关联流程图 调整画面 报警确认 地址JX-300XPAI调整画面 报警限 报警使能 手工置值调试程序用，投运时必须设为否参数JX-300XP（2）回路仪表盘及调整画面 AO默认作为回路或手操器的输出 （即MV） 回路投运顺序手动参数测量反馈值 阀位参数调整 无意义JX-300XP回路调整画面 PID参数 正反作用 输出限幅参数JX-300XP（3）DI/DO仪表盘 状态 按钮参数JX-300XP（4）软键盘 •软键盘是一个以软件方式实现模拟键盘中数字键区和字母键区动 作的程序 •在键盘操作不方便或者键盘临时不可用的场合，用来取代真实的 键盘输入中数字区和字母区部分的功能 •监控中需要输入数字和字母的地方都可以使用该软键盘参数JX-300XP3报警操作报警报警监控方式主要有：报警一览，光字牌，音响报警，流程图动画报警等。
（1）报警一览 报警状态（颜色） 历史报警查询 报警确认。
