微波炉常见故障及维修方法
微波炉是每个家庭中必不可少的一种家用电器，但它也有一些常见的故障。
下面就介绍一些微波炉的常见故障及维修方法。
一、微波加热不良。
1.电源供电不足。
微波炉加热不良的原因之一是电源供电不足造成的。
可以检查电路电源是否正常；或更换新线，检查电线连接是否良好；同时检查家用电器是否超负荷。
2.故障开关。
检查微波炉内部电路是否断路，或检查微波炉的控制壳体是否有损坏。
3.绝缘不良。
检查电磁炉电路的绝缘是否完好。
4.模块故障。
打开电磁炉模块线路，检查线路及元件是否有损坏，如有烧坏则更换熔断器或模块。
二、门关不上。
1.凸轮及门机构损坏。
微波炉门关不上可能是凸轮及门机构受损，清洁凸轮即可。
2.门拉杆问题。
检查门拉杆是否断裂，如有断裂则更换新的拉杆即可。
3.门气缸故障。
检查门气缸的气体是否泄漏，或门气缸的机械主杆是否偏移，假如存在气体泄漏或机械主杆偏移则更换新的气缸。
三、偏磁故障
1.线圈短路。
检查线圈是否有短路，如果有则更换新的线圈。
2.线圈绝缘不良。
检查微波炉线圈电阻是否过大，如果过大则说明线圈绝缘不良，可以检查线圈及模块是否损坏或灼烧，假如损坏和灼烧则替换新的件；假如没有损坏，判断都无法排除则需要更换绝缘材料再试验。
3.电磁阀故障。
在偏磁故障的情况下，检查微波炉的电磁阀是否烧坏，如果烧坏则要更换新的电磁阀，使用新的电磁阀再试验，假如此时还无法恢复正常，则需要更换微波炉内部互感器。
本文以飞跃牌WL-5002型微波炉为例。
一、不加热故障现象：冷水或食品放在微波炉内，开机后炉内灯亮，托盘也在运转，但过了几分钟或更长时间后，炉内放的物品温度未见升高。
分析检修：微波炉在开机后，灯亮、盘转，但不加热食品，这说明机内变压器前部工作正常，故障出在微波炉没有微波发射，没有微波振荡发射，放在微波炉内的食品或冷水也就无法加热。
不加热的故障一般出在机内的高压变压器的次级到磁控管之间电路。
常见的故障有四种：①升压二极管短路。
这种故障产生主要是升压二极管质量差(耐压差)，本身被高压(几千伏)击穿，这样升压电路被破坏，使磁控管得不到正常工作所需的高压而造成微波部份不工作，即无微波发射，炉内食品也就无法加热。
故障排除很方便，将炉罩打开后，用万用表R×10K档测升压二极管的正向阻值，如发现短路则调换相同型号的升压二极管即可。
②是变压器次级到磁控管之间的连线松脱。
现在生产的微波炉各器件之间的连接是接插式，天长日久，或家庭使用环境不良(潮湿或用煤炉)，使接插头氧化开路或松脱，实际上造成升压电路与磁控管之间电路中断，磁控管不工作也就不加热。
解决办法可用尖头钳紧固炉内各连接插头插座，使接触良好，故障也就排除。
③磁控管失效。
一是磁控管的灯丝开路。
可用万用表R×1Ω档测磁控管的炉丝两脚，应是数欧姆至十余欧姆。
开路则说明磁控管已失效，类似显象管的灯丝开路；二是磁控管的灯丝电阻正常，其它电路元器件也正常，就是炉内食品不加热；这时若用手摸磁控管发觉特别烫手，这也说明磁控管已损坏，类似彩电中的行管击穿发烫一样。
遇到这种情况可调换磁控管一试，就能判定磁控管好坏。
④升压电容(0.78uF／2100WVAC)开路，或容量消失，也会产生不热故障。
转载请注明转自“维修吧-”二、时热时不热故障现象：有时加热食品正常，有时食品放在炉内热不起来，分析检修：微波炉加热食品时热时不热的情况，有以下三种可能：(1)电源电压不正常：微波炉正常工作电压是交流220V，如工作电压低于180V，则微波炉无法正常工作，这种供电电压大幅度波动的情况会产生时加热时不加热的现象。
微波炉解决常见故障微波炉在现代家庭中是一种非常常见的厨房电器。
它的便捷性和高效性使得它成为了许多人的首选。
然而，就像其他电器一样，微波炉也会出现一些常见的故障。
本文将介绍一些常见的微波炉故障，并提供解决方案。
1. 无法启动当你按下微波炉的启动按钮时，如果发现微波炉没有任何反应，有可能是电源线没有插好或者电源插座没有通电。
首先，确保电源线插好并且插座通电。
如果这两个方面都没有问题，那么可能是微波炉的控制面板出现故障。
此时，建议联系专业维修人员进行检修。
2. 加热不均匀如果你发现微波炉在加热食物时出现了不均匀的情况，有可能是微波炉的转盘出现了问题。
转盘是用来均匀分布微波炉内部的热量的。
首先，检查转盘是否正确安装在转盘座上。
如果转盘没有正确安装，将其重新安装。
如果转盘已经正确安装，但仍然出现加热不均匀的情况，那么可能是转盘马达出现故障。
此时，建议联系专业维修人员进行检修或更换转盘马达。
3. 异常噪音微波炉在工作时会发出一些噪音，这是正常现象。
然而，如果你发现微波炉发出异常的噪音，有可能是内部零件出现故障。
首先，检查微波炉内部是否有异物或食物残渣。
如果有，将其清理干净。
如果清理后仍然出现异常噪音，那么可能是微波炉的风扇或马达出现故障。
此时，建议联系专业维修人员进行检修或更换相应零件。

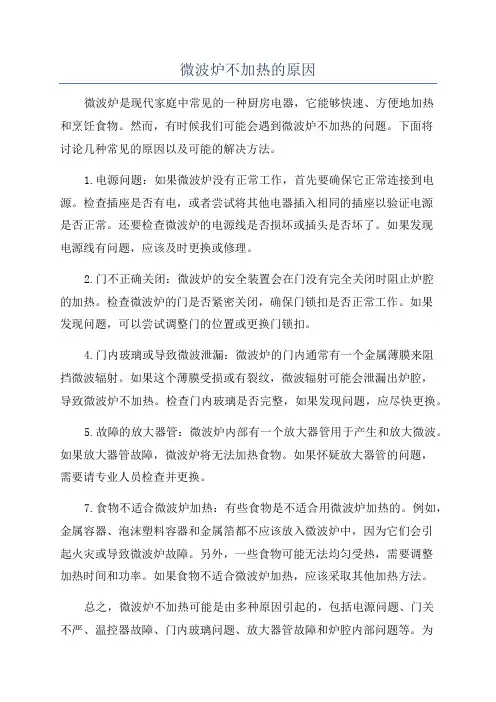

4. 不加热当你将食物放入微波炉中加热时，如果发现微波炉没有产生热量，有可能是微波炉的磁控管（磁控管是产生微波的关键部件）出现故障。
首先，检查微波炉的控制面板设置是否正确。
确保你选择了正确的加热时间和功率。
如果设置正确，但仍然不加热，那么可能是磁控管出现故障。
此时，建议联系专业维修人员进行检修或更换磁控管。
5. 烟雾或异味当你使用微波炉加热食物时，如果发现有烟雾或异味产生，有可能是食物溢出或微波炉内部出现污垢。
首先，检查微波炉内部是否有食物溢出或污垢。
如果有，将其清理干净。
另外，确保你使用的容器是微波炉安全的。
某些容器在加热时可能会产生烟雾或释放有害物质。
微波炉常见的故障及解决方法微波炉作为现代生活中必备的厨房电器之一，已经成为很多家庭烹饪的重要工具。
但是，由于长时间使用或者操作不当等原因，微波炉也会出现一些常见的故障。
本文将介绍一些常见的微波炉故障，并提供解决方法。
1. 微波炉无法启动可能原因：- 插头无法插入插座：检查插头是否插好，确保插头牢固接触插座。
- 电源故障：检查电源是否打开，或者检查是否有电力供应。
- 保险丝熔断：检查电源电路并更换保险丝。
解决方法：- 插头未插好：重新插入插头并确保插紧。
- 电源故障：检查电源线路，并确保电线正常连接。
- 保险丝熔断：更换保险丝，并确保符合正确的电流要求。
2. 微波炉加热不均匀可能原因：- 转盘不正常旋转：检查并确保转盘正常工作，如果发现转盘卡住或者损坏需要维修或更换。
- 加热器损坏：检查并更换加热器，损坏的加热器会导致加热不均匀。
解决方法：- 转盘不正常旋转：检查转盘马达是否工作正常，并清理转盘底座上的灰尘和杂物。
- 加热器损坏：请联系专业人士进行维修或更换加热器。
3. 微波炉有异味或产生火花可能原因：- 食物残留物堆积：清洁微波炉内部，特别是底部和周围的区域。
- 金属物件进入微波炉：确保无金属物体进入微波炉内部，金属物体可能引起火花。
解决方法：- 清洁微波炉内部：用温水和洗涤剂清洁微波炉内部，然后用干净的湿布擦拭。
- 避免金属物体：确保食物和中没有金属物质。
4. 微波炉噪音较大可能原因：- 转盘不平衡：检查装载在转盘上的餐具或食物是否均匀分布。
- 马达故障：检查转盘马达是否工作正常，如果发现马达故障需要更换。
解决方法：- 载物均衡：确保食物或均匀分布在转盘上。
- 马达故障：请联系专业人士进行维修或更换转盘马达。
以上是微波炉常见的故障及解决方法，希望能对您在使用微波炉中遇到的问题有所帮助。
若问题无法解决，请及时联系厂家或专业维修人员进行处理。
为了您的安全，请勿自行拆解或修理微波炉。

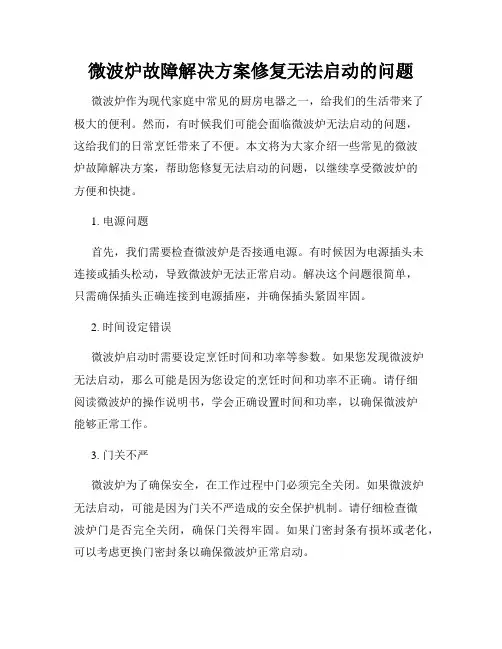

微波炉故障解决方案修复无法启动的问题微波炉作为现代家庭中常见的厨房电器之一，给我们的生活带来了极大的便利。
然而，有时候我们可能会面临微波炉无法启动的问题，这给我们的日常烹饪带来了不便。
本文将为大家介绍一些常见的微波炉故障解决方案，帮助您修复无法启动的问题，以继续享受微波炉的方便和快捷。
1. 电源问题首先，我们需要检查微波炉是否接通电源。
有时候因为电源插头未连接或插头松动，导致微波炉无法正常启动。
解决这个问题很简单，只需确保插头正确连接到电源插座，并确保插头紧固牢固。
2. 时间设定错误微波炉启动时需要设定烹饪时间和功率等参数。
如果您发现微波炉无法启动，那么可能是因为您设定的烹饪时间和功率不正确。
请仔细阅读微波炉的操作说明书，学会正确设置时间和功率，以确保微波炉能够正常工作。
3. 门关不严微波炉为了确保安全，在工作过程中门必须完全关闭。
如果微波炉无法启动，可能是因为门关不严造成的安全保护机制。
请仔细检查微波炉门是否完全关闭，确保门关得牢固。
如果门密封条有损坏或老化，可以考虑更换门密封条以确保微波炉正常启动。
4. 故障传感器微波炉内部配备了一些传感器，用于检测食物的温度和湿度，以调整加热时间和功率。
如果这些传感器出现故障，微波炉可能无法正常启动。
解决这个问题，您可以尝试进行软重启，即将微波炉从电源中断开一段时间后再重新连接电源。
如果问题依然存在，建议您联系专业的维修人员进行检修和修复。
5. 电子元件故障微波炉内部的电子元件可能会出现损坏或老化，导致微波炉无法启动。
这时，我们需要寻求专业的维修帮助。
请联系微波炉的售后服务中心或者专业维修人员，他们会为您提供专业的故障诊断和修复服务，确保微波炉能够正常工作。
在遇到微波炉无法启动的问题时，我们可以按照上述解决方案逐一排查。
大部分情况下，问题很可能仅是因为一些简单的操作失误或者连接问题所导致的。
如果问题超出自己的修复能力范围，不要拆卸微波炉或进行其他自行修理的尝试，以免造成更大的损坏或安全隐患。
微波炉常见故障及维修要点微波炉常见故障及维修要点：故障现象产生原因排除方法1.微波炉启动三无 1.8安培熔断丝熔断。
2.电源变压器初级短路。
3.电容对地击穿或级与级击穿。
4.监控开关断不开。
5.联锁开关未闭合。
6.电源插头与插座接触不良。
7.门钩断。
1.调换熔断丝。
2.调换电源变压器。
3.调换电容器。
4.调换监控开关。
5.调换联锁开关。
6.调换接触或更新。
7.调换门钩。
2.微波炉启动，灯亮转盘转，风扇转，但微波炉内食物不热1.电源变压器初、次级开路，灯丝开路。
2.磁控管灯丝开路，磁控管磁钢开裂或磁控管漏气。
3.功率定时器坏。
4.磁控管上、电容器上的插头松。
1.调换电源变压器。
2.调换磁控管。
3.调换定时、功率器或微动开关。
4.修理。
3.微波炉能加热，但炉灯不亮1.炉灯坏。
2..插头脱落。
1.调换炉灯。
2.插上插头。
4.微波炉能加热但转盘不转 1.转盘电机坏。
2.插头脱落。
3.连接器开裂。
1.调换转盘电机。
2.插上插头。
3.调换连接器。
5.微波炉在2-3分钟内能加热，后微波炉不能加热1.风扇电机绕组开路。
2.风扇电机扇叶脱落。
3.风扇电机插头脱落。
4.电机转轴与轴承咬刹。
5.冷却风道阻塞。
1.调换风扇电机。
2.调换风扇叶片。
3.插上插头。
4.检修。
5.检查。
6.微波炉启动，但不加热有嗡嗡声高压二极管击穿调换高压二极管7.微波炉能加热，但有较响的嘶嘶声电源变压器铁芯松调换电源变压器8.微波炉微波泄漏大1.门变形。
2.门金属网孔开裂有缝。
3.门缝间隙大。
4.腔体焊点脱落。
5.磁控管固定螺钉松。
6.波导结合有氧化。
7.磁控管铜丝垫圈薄与波导口接地不良。
1.检修整形。
2.调换门体。
3.调换门缝间隙。
4.调换腔体。
5.旋紧固定螺钉。
6.刮氧化层，旋紧螺钉。
7.加厚铜丝垫圈。
9.微波炉门打不开 1.长期使用，由于磨损和锈蚀，使门轴与轴孔配合间隙增大，门向一侧倾斜。
2.门钩断。
1.调换门铰链，使门重新拨正位置。
微波炉不工作的处理方法在日常生活中，微波炉已经成为了众多家庭不可缺少的厨房电器之一。
然而，如果突然发现微波炉无法正常工作，这无疑会给我们的生活带来一些麻烦。
本文将介绍一些常见的微波炉故障及其处理方法，希望能为用户提供一些有用的建议。
1. 无法启动当您尝试启动微波炉时，如果发现它完全没有反应，有几个可能的原因需要考虑。
首先，请确保插头已经插到了电源插座中，并且电源线没有受损。
其次，检查微波炉的控制面板上是否正确设置了时间和功率。
最后，确保微波炉的门完全关闭，因为它配有安全开关，只有在门关闭的情况下才能启动。
2. 加热不均匀如果您发现微波炉加热食物时不均匀，部分食物仍然冷却，部分食物却过热，可能是因为微波炉的转盘故障。
转盘是确保食物均匀受热的关键部件，如果转盘无法正常旋转或者卡住，就会导致加热不均匀的问题。
解决方法是检查转盘轨道是否有杂物堵塞，清洁转盘和轨道，或者更换损坏的转盘。
3. 异常噪音当微波炉工作时，如果听到异常的噪音，可能是由于以下原因造成的。
首先，检查微波炉内部是否有异物，如金属物质或食物残渣。
因为微波炉内部存在高压电磁波，不适合放置金属物品，否则会导致火花或损坏。
其次，检查微波炉的风扇是否正常运转，风扇故障可能会导致噪音。
如果以上方法无效，建议找专业技术人员进行检修。
4. 烟雾和异味如果微波炉工作时产生烟雾或异味，可能是由于食物溢出或者炉腔内部的污垢导致的。
在处理烟雾和异味时，请首先停止微波炉的运行，并用湿布清洁炉腔内部的污渍。
同时，检查食物是否有溢出，如果有，请及时清理微波炉内部，并使用适当的容器进行加热。
5. 显示屏故障微波炉的显示屏是显示时间、功率和其他设置的重要部分。
如果您发现显示屏不清晰或显示不正确，可能是由于屏幕受潮或损坏。
在这种情况下，建议将微波炉断电并拔掉插头，然后用干布轻轻擦拭显示屏，确保它干燥。
如果问题仍然存在，可能需要更换显示屏或寻求专业维修人员的帮助。
总结：微波炉是现代家庭中必不可少的厨房电器之一，但有时也会出现一些故障。
微波炉的维修方法摘要：一、微波炉维修基础知识二、微波炉常见故障及处理方法1.无法开启或无法正常工作2.加热不均匀或过热3.炉内照明灯不亮4.转盘无法转动5.发出异常噪音三、微波炉维修操作步骤1.断电并拔掉插头2.检查微波炉内部零件3.清洁微波炉4.检修故障部件5.重新组装并测试微波炉四、注意事项正文：微波炉已经成为现代家庭中不可或缺的家电之一，方便快捷的烹饪方式深受大家喜爱。
然而，在使用过程中，微波炉难免会出现故障。
本文将为您介绍微波炉的维修方法，帮助您解决常见故障，让微波炉重新恢复正常工作。
一、微波炉维修基础知识在进行微波炉维修之前，了解一些基础知识是很有必要的。
微波炉主要由微波发生器、控制面板、炉腔、转盘、照明灯等部分组成。
各部分协同工作，实现加热食物的功能。
掌握微波炉的基本结构，有助于判断故障原因。
二、微波炉常见故障及处理方法1.无法开启或无法正常工作：检查电源插头和插座是否正常，电源线是否损坏。
若电源正常，则检查微波炉内部零件，如保险丝、开关等，找出故障原因并进行更换。
2.加热不均匀或过热：检查微波炉内部是否有异物，如食物残渣、油污等。
清理干净后，若问题仍未解决，可能是转盘或微波发生器出现问题，需要请专业人员进行检修。
3.炉内照明灯不亮：检查照明灯是否损坏，更换损坏的照明灯即可。
若照明灯仍然不亮，可能是电路板出现问题，需请专业人员进行维修。
4.转盘无法转动：检查转盘轴承是否损坏，润滑油是否充足。
若问题仍未解决，可能是电机故障，需要进行维修或更换。
5.发出异常噪音：在微波炉运行过程中，若发出异常噪音，可能是风扇故障、微波发生器故障或内部零件磨损。
及时检查并更换故障部件，以免影响微波炉的正常使用。
三、微波炉维修操作步骤1.断电并拔掉插头，以确保安全。
2.打开微波炉，检查内部零件是否有损坏、污垢等。
3.清理微波炉内部，包括转盘、炉腔等，确保清洁。
4.检修故障部件，如保险丝、开关、电机等，更换损坏的零件。
微波炉常见故障及维修方法
1、转盘在转，但是不能加热。
检查一下它的磁共管，还要对电阻检测一下，才能判断出微波炉的绝缘云母片有没有，如果有问题，就需要更换才可以。
2、面板出现了失灵问题，还有可能是接触不良造成的，另外有个别的按钮会没有反应，要对内部的按钮进行更换，直接把电板换掉，就可以解决了。
3、不会加热，直接用万用表检测一下，若是出现短路问题，就有可能是控制开关
的原件有问题，更换就好，还有可能是电容器或者是二极管有问题，直接更换就好了。
微波炉使用需注意什么
1、微波炉在使用中，不可以将普通的塑料容器放进，要不在高温下，就有可能会
造成这个容器出现变形的情况，还有可能会排放出有毒的物质，容易造成食物被污染，对人体也会带来影响的。
2、对于密封起来的食物，也不可以将它放在里面进行加热的，要不容易造成密封空间内的热量变大，超过安全值后，也是会带来比较大的危险。
3、带壳的食物，一样不可以将加热的，要不容易造成爆裂的现象，会弄得到处都是，清洗起来也比较难，在严重情况下，还会造成安全问题。
4、对于不耐热的食物，也不可以放入加热的，要不容易出现一个融化现象，对食物的安全性也是会影响。
总结：关于微波炉常见故障及维修方法是什么相关内容就介绍到这，以上说这几种现就是比较常见的，先要找到原因，再来维修才会比较方便的。
微波炉常见故障及排除方法微波炉不加热了咋整？别慌！这可能是磁控管坏了。
你可以检查一下磁控管是否正常工作，如果坏了就赶紧换一个新的呗。
这就好比汽车的发动机坏了，得赶紧修呀！注意在更换磁控管的时候一定要断电，不然那可就危险啦！安全第一可不是说着玩的。
微波炉门打不开了，哎呀妈呀，这可急死人。
这时候你可以看看是不是门锁卡住了。
用点巧劲，别硬来。
就像解一道难题，得找对方法。
要是自己实在搞不定，那就赶紧找专业人士来帮忙，可别自己瞎鼓捣把微波炉搞坏喽。
微波炉加热不均匀又是咋回事呢？有可能是食物摆放的位置不对。
你把食物转一转，换个角度试试。
这就跟烤面包似的，得时不时翻个面，才能烤得均匀嘛。
微波炉的应用场景那可多了去了。
早上热个牛奶、面包，方便快捷。
晚上加班回来，热个饭菜，瞬间幸福感爆棚。
它的优势就是速度快呀，几分钟就能搞定一顿饭。
比起用炉灶热饭，那可省了不少时间呢。
我就有一次，加班到很晚，回到家累得不行。
打开冰箱，拿出饭菜，用微波炉一热，哇，几分钟就搞定了。
要是没有微波炉，还得开火做饭，
那得费多少时间和精力呀。
微波炉就是咱生活中的小助手，有了它，生活变得更加便捷。
遇到问题别害怕，按照方法来解决，它就能继续为我们服务。
微波炉的常见故障家电技术资料2010-03-10 18:34:33阅读18评论0字号：大中小微波炉1，高压变压器变压器的文字符号是T，电路符号见下图右上角。
高压变压器的作用是给磁控管提供工作电压。
高压变压器初级通市电220v交流电，次级有两组，一组提供3。
4v灯丝电压，另一组提供2000v左右高压。
（见下图。
哎！我画的变压器符号及电压数被四个小人人遮盖了！！）判断高压变压器好坏的方法有两种：a，在微波炉工作时检查。
（待后详细介绍，读者千万等待一下，微波泄漏要伤身！！！）b，在微波炉不工作时检查。
先将变压器的连线断开，用万用表的电阻档测。
初级绕组2。
2欧，高压绕组130欧左右，为正常。
高压绕组一端通地的，要测高压绕组的电阻，将一个表笔接在底板上；另一表笔接与高洋瑶极管的连线上。
灯丝绕组太粗太短，不好测，也不常坏。
高压变压器是贵重元件，又是易损元件。
很有可能出现：高压线漏电，短路，烧断。
我们还在修理中发现，初级线竟用铝包线做的，与插片的焊接点常有洁ˉ不良毛病。
2，高压电容器高压电容器在微波炉里的位置，是固定在微波炉的底板上。
和高洋瑶极管，高压保险丝靠得很近（见下面图1）。
高压电容器的文字符号是C，电路图符号是两根平行竖线。
（见下图2）。
高压电容器的耐压是交流2100v，容量1微法。
里面有个放电电阻，是一个特殊的电容器。
不要买错啊。
（见下图3）高压电容器的好坏检测方法，跟电扇电容和洗衣机电容的检测方法一样的：a，不能在路测量，要拔了接插线。
b，如果事先通过电，还要先将电容两极短路放电。
c，用500形万用表x10K欧电阻档，红黑棒调来调去充放电测，阻值在‘无穷大’-----400K欧之间变化，表示电容量正常。
高压电容器也是易损元件。
漏电或击穿，会烧高低压保险丝。
下面第4图，这个电容器的电阻阻值几乎为0，击穿无用了。
3，二极管二极管的文字符号是D，电路符号见下图 ，有正负极之分。
机电控制形微波炉只有高洋瑶极管，符号一样。
测量二极管好坏，用万用表的电阻档，断开电路单独测。
因为万用表的红棒通表里电池负极。
所以用红棒接二极管负极，黑棒接二极管正极，才能导通（指针转向低欧姆）。
普通二极管，正向导通4----5k欧，反向电阻几M欧以上，越大越好。
这里的高洋瑶极雇瑜作在4000v电路里，峰值和余量考虑在内，耐压要求更高。
这种微波炉高洋瑶极管有关商店里专门有售，负极有圆环可接底板，正极有套脚可插在高压电容器上（见下图1），使用方便。
高洋瑶极管，实际上有几个二极管串联而成的，内阻较高。
正向电阻100k欧左右（见下图2），反向电阻‘无穷大’（见下图3）。
高洋瑶极管击穿，会烧断高压保险丝。
高洋瑶极管内部烧断，会只有交流高压，没有直流高压。
，保险管熔断丝，俗称保险丝。
当流过的电流超过一定数值后，发热熔断，不烧坏整个电路，起保险作用。
熔断丝装在两头有金属帽的玻璃管里，就是保险管。
微波炉里有两个保险管：一个高压保险管，一个低压保险管。
文字符号是F，电路符号见下图1。
图里是微波炉专用的高压保险管。
高压保险管装在微波炉的下方，和高压变压器、高洋瑶极管、高压电容器靠在一起。
为了防止它触及或靠近其他元件和连线，造成漏电或高压放电，常把高压保险管装进一个塑料硬壳里。
（见下图2）。
微波炉里的220v市电保险管，是彩电里一样的延迟保险丝。
常见规格有8A、10A、15A。
换用普通保险管，要用额定电流大一点的，否则经常断保险。
它的位置在微波炉的上方（见下图3）。
它们烧断已否用肉眼能看出。
也可用万用表电阻档测通断。
常断高压保险丝，原因除了变压器、二极管、电容电机等元器件漏电短路外，云母片太脏，烧的食物太少（如不足鸡蛋大）等，也是常见原因。
5，磁控管磁控微波管，是一种电子管，常称磁控管。
从外表看，它有微波发射器（波导管）、散热器、灯丝、两个插脚和磁铁等（见下图1）。
从里面看，下图2是它的纵截面图。
下图3是它的横截面图。
磁控管里有一个园筒形的阴极，这里是直热式的，灯丝就是阴极。
阴极外面包围着一个高导电率的无氧铜制成的阳极。
阳极用来接收阴极发射的电子。
阳极上有几个谐振腔，它们是产生高频振荡的选频谐振回路。
谐振频率主要由空腔的尺寸决定的。
为了安全和使用方便，阳极接地。
阳极接地作参考点，零电势（0v），那阴极就是加上几千v负高压。
另外再有磁铁的作用。
热电奏∮阴极溢出后，在磁埸力和电埸力的共同作用下，沿螺旋状高速飞向阳极，又有谐振腔的作用，电子振荡成微波，并经过天线耦合，由波导管传输到微波炉腔里加热食物。
磁控管好坏测量方法：a，关机后，使高压电容放电，拔下磁控管灯丝两个插头。
b，用万用表x1欧电阻档测两灯丝，应小于1欧。
c，用x10k档测任一灯丝对地（金属机壳）都是‘无穷大’。
否则坏了6，炉灯炉灯是在炉膛内装个220v15w小电灯（见下图1），照亮炉膛，观察食物加热程度。
盛食物的园盘是否转动等。
电灯的电路符号是园圈里加x（本图里加L），文字符号是L。
炉灯装在磁控管左边（见下图2）。
电灯不亮，右手用尖嘴钳夹住卡子，左手舆洹一字起子撬出灯座（见下图3）。
小电灯就连在下面（见下图4）。
7，电动机微波炉里有三个小电动机。
电机的电路符号，在本图 里是园圈里加一个M字。
文字符号就是M。
三个电机分别在：A，电风扇里。
大家都好看，好拆。
位置见（下图1）。
B，定时器里。
见（下图2）。
坏了连定时器买个新的，没多少钱。
C，转盘电机。
坏了是这样拆装的：拆：a，取出转盘，向上拔出玻璃下面的传动卡子，见（下图3，4）。
b，竖起炉身，底下有个大园形突出部分，见（下图5）。
c，舆浔口钳剪下三个相连部分，见（下图6）。
d，取下园板，见（下图7）。
可见转盘电机了（下图8）。
装：a，装上电机。
b，对准插片和插口，插入之，见（下图9，10）。
上一个粗一点的自攻螺钉。
8，热电断路器热电断路器，也叫热电熔断器，是用来保护磁控管的。
如果由于某种原因使磁控管的温度超过145---155度时，热电断路器就自动断开，切断电源。
从而保护了磁控管。
它在格兰仕WP800---电路里是S6，见（下图1）。
虽然本图里用S，但通常用文字---SW来表示。
实物和电路符号见（下图2）。
热电断路器在微波炉里紧贴在磁控管上方。
见（下图3）热电断路器可用万用表电阻档测它通断好坏。
熔断后只有换新的。
这和保险丝一样。
9，定时器定时器只在机电式微波炉中使用。
它的实物外形见（下图1）由一只220v电机作动力，带动两组齿轮转动，按照面板上两个旋扭的指示，完成定时和功能的控制作用。
它在微波炉中的位置见（下图2）。
我们细看：定时器背面自上而下，有1234四个接线铜片。
它里面的电路原理见（下图3）。
四组引出线分别通向以下各处：1）棕色线，到S1和220v保险丝（再接到电源L）。
2）黄色线，到电灯，电机M2，电机M3。
3）兰色线，到S2和S6（再接到电源N）。
4）黑色线，到高压变压器。
定时器在格兰仕WP800---微波炉电活图 里的位置，见（下图4）。
定时器及其功能开关，实际上是控制两个开关S4及S5。
其实除解冻等必要之外，功能开关尽量置于《高火》档。
不然开关S5易烧坏。
下图5，便是开关烧坏的照片。
10，门开关微波炉的门关上，电源接通；门打开，电源断开。
保证了微波不外泄。
微波炉炉门里面，上下有两个门钩。
见（下图1）。
上门钩带动S1一个开关，下门钩带动S2和S3两个开关。
这三个开关都是带触头的单刀双掷开关（俗称三线开关），不碰触头，动点与常闭点连接，碰到触头，动点与常断点连接，上门钩带动的S1开关，称第一闩锁开关。
用动点和常断点引出两根线。
关门时上门钩通过杠杆推动“触点”，使第一闩锁开关接通。
第一闩锁开关的位置，见（下图1）。
下门钩 带动第二闩锁开关S2和另一个叫《短路开关》的S3。
S2和S3紧排在一起，S2在外S3在里。
见（下图2）。
第二闩锁开关S2，用动点和常断点引出两根线。
关门时下门钩通过杠杆推动“触点”，使第二闩锁开关接通。
短路开关S3，却和闩锁开关S1、S2不同 ，用动触点和常闭点（注意是——常闭点！）引出两根线，关门时下门钩通过杠杆推动“触点”，鼠烟路开关S3断开！下图3，标出三个门开关在《格兰仕WP800---微波炉电路图》中的位置，和关门状态下的通断情况——闩锁开关闭合，短路开关断开，微波炉工作。
开门时，情况和关门时完全相反。
下图4，标出开门时，三个门开关通断情况——两闩锁开关断开，短路开关闭合，微波炉不工作。
而且，即使第一闩锁开关S1漏电或烧穿，也只能使220v保险丝熔断，微波炉不工作的。
可靠地防止微波泄漏！===========快修技巧实在不好意思，在这里献丑了。
《快修》是我们维修者的共同追求，《技巧》是我们争钱的本领。
抛砖引玉吧！我们毫无保留刁妥出共享。
大家也在这里拿出来交流好吗？我们为快修，做了下面三点：（1）读熟三个电流回路识图，要看清各器件在电路中的位置。
读出，要弄懂元器件的串并联贵偷。
读熟，几乎把各元器件的串并联贵偷背出。
下面介绍我们对微波炉里三个电流回路的认识。
A，220v市电回路。
先来看（下图1），是220v市电流过的部分。
我们把（下图1）等效变换成（下图2），再来分析它：炉门关上，定时器打开。
短路开关S3被下门钩推动触头而打开，那时在电路里不起作用。
干路里电流叫I，各并联支路里电流叫i。
I标大箭头，i标小箭头。
干路里电流I，从电源L，流经串联着的保险丝FUSE------第一闩锁开关S1------定时开关S4-----五个并联支路-----第二闩锁开关S2-----热电断路开关S6-----回到电源线N。
电灯，定时电机，风扇，转盘电机，初级线圈里的电流分别叫：iL，i1，i2，i3，iT。
它们与总电流I的贵偷是：I=iL+i1+i2+i3+iT五个支路里有一个短路，总电流监◇，要烧保险丝。
变压器短路，iT增大，I增大，烧保险丝的现象最多。
串联电路里S1，S4，S2，S6，FUSE，及线路里的许多接插件，只要有一处断开，总电流I就没有，微波就不工作。
B，灯丝回路灯丝回路较简单，见（下图），电流从变压器灯丝线圈流出，经接插件，到微波管灯丝，回到灯丝线圈。
灯丝线圈线径粗，一般不会烧断的。
灯丝回路电压低，元件少，问题不大，哼滢。
一般是磁控管灯丝断路，换个新的磁控管。
但也有例外，当心接插件松动，使灯丝电压加不上。
磁控管不能热电子发射了。
尤其是机内油污多的机子。
C，高压回路高压回路就不那么简单了，正好有个会员朋友要问倍压整流原理，就在这里一起研究吧。
看上图，这上面就有微波炉有关高压回路的等效电路。
比原图清楚多了。
高压回路里高压线圈，是回路的初始能源所在，是提供电能的地方。
高压电容器，是储能装置，交流电半个周期里充电，另半个周期里放电。
高压线图里流出的是交流电。
假定前半个周期，高压线圈上负下正。
