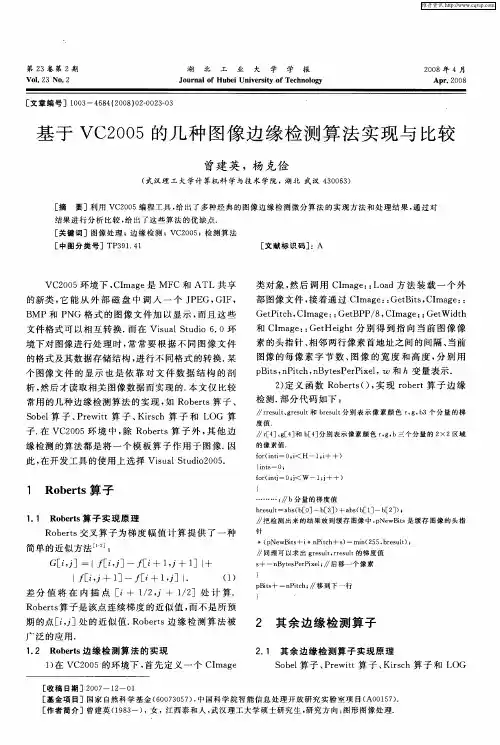

VC图像边缘检测算法研究报告与比较

边缘检测实验报告边缘检测实验报告引言：边缘检测是图像处理中的一项重要任务，它能够有效地提取图像中物体的边界信息，为后续的图像分割、物体识别等任务提供基础。

本实验旨在探究不同的边缘检测算法在不同场景下的表现，并对其进行评估和比较。

一、实验背景边缘检测是图像处理领域的经典问题，早期的边缘检测算法主要基于梯度的计算，如Sobel、Prewitt等。

随着深度学习的发展，基于卷积神经网络的边缘检测方法也取得了显著的进展。

本实验将选择传统的Sobel算子和基于深度学习的Canny算法进行对比。

二、实验步骤1. 数据准备：选择一组包含不同场景、不同复杂度的图像作为实验数据集，确保数据集的多样性和代表性。

2. 算法实现：使用Python编程语言，利用OpenCV库实现Sobel算子和Canny 算法。

对于Sobel算子，我们将尝试不同的卷积核大小和阈值设置。

对于Canny算法，我们将调整高低阈值的取值范围。

3. 实验评估：使用评估指标来衡量不同算法的性能，如准确率、召回率、F1值等。

同时，我们还可以通过可视化的方式来比较不同算法的边缘检测效果。

三、实验结果在实验中，我们选择了10张不同类型的图像进行边缘检测，并使用Sobel算子和Canny算法进行处理。

通过对比实验结果，我们得出以下结论：1. Sobel算子：- 当卷积核大小较小（如3x3）时，Sobel算子能够较好地检测到图像中的细节边缘，但对于噪声较多的图像效果较差。

- 当卷积核大小较大（如7x7）时，Sobel算子能够更好地抑制噪声，但会导致边缘检测结果的模糊。

- 阈值的设置对Sobel算子的效果也有较大影响，较低的阈值可以提高边缘检测的敏感性，但也容易引入噪声。

2. Canny算法：- Canny算法基于梯度的计算和非极大值抑制，能够有效地检测到图像中的边缘，并且对噪声有较好的鲁棒性。

- 高低阈值的设置对Canny算法的效果影响较大，合适的阈值范围可以提高边缘检测的准确性和稳定性。

图像处理中的边缘检测算法分析与比较边缘检测是图像处理领域中的一项重要任务，它主要用于识别图像中物体的轮廓以及边缘的提取。

本文将从边缘检测的基本原理出发，分析和比较几种常见的边缘检测算法，包括Sobel算子、Prewitt算子、Canny算子和Laplacian算子。

1. Sobel算子Sobel算子是一种基于灰度差分的边缘检测算法，它通过对灰度图像进行卷积运算来计算图像的一阶梯度，进而得到边缘信息。

Sobel算子分别使用水平和垂直两个3×3的卷积核进行运算，然后将两个方向上的梯度幅值相加得到最终的梯度幅值图像。

Sobel算子简单快速，适用于实时性要求较高的应用场景，但对于一些复杂的边缘情况无法准确检测。

2. Prewitt算子Prewitt算子与Sobel算子类似，也是基于灰度差分的边缘检测算法。

不同之处在于Prewitt算子使用了更为简单的卷积核，即[-1,0,1]和[-1,0,1]的转置，分别对图像进行水平和垂直方向上的卷积运算。

Prewitt算子的计算速度较快，但对于边缘的定位相对不够精确。

3. Canny算子Canny算子是一种经典的边缘检测算法，通过多个步骤的处理来提取图像的边缘。

首先，Canny算子利用高斯滤波器对图像进行平滑处理，以减少噪声对边缘检测的影响。

然后，计算图像的梯度幅值和方向，并利用非极大值抑制来细化边缘。

最后，通过设置高低阈值来进行边缘的二值化，将边缘与其他噪声区分开。

Canny算法具有较高的边缘定位准确性和低的误检率，但计算量较大，适用于复杂场景下的边缘检测。

4. Laplacian算子Laplacian算子是一种基于二阶导数的边缘检测算法，它通过计算图像的拉普拉斯算子来提取边缘。

Laplacian算子可通过二阶Sobel算子的变换来实现，即对图像进行两次卷积运算后求和。

该算法对边缘的定位比较敏感，但容易受到噪声的影响，并且会导致边缘加倍。

综上所述，不同的边缘检测算法在边缘定位准确性、计算速度和抗噪能力等方面存在差异。

图像处理中的边缘检测算法综述与比较引言：图像边缘检测是计算机视觉和图像处理领域中的重要任务之一。

边缘检测有助于提取图像中的重要信息，用于分割、物体识别、目标跟踪等应用。

随着计算机技术的不断发展，边缘检测算法也得到了不断改进和发展。

本文将综述和比较常用的图像处理中的边缘检测算法，包括传统的算子方法和基于深度学习的方法。

一、传统的边缘检测算子方法1.1 Sobel算子Sobel算子是一种基于梯度的边缘检测算子，通过计算图像灰度值在水平和垂直方向上的一阶导数来检测边缘。

Sobel算子简单易于实现，但容易受到图像噪声的干扰，且对边缘方向敏感性较差。

1.2 Prewitt算子Prewitt算子与Sobel算子类似，同样是一种基于梯度的边缘检测算子。

Prewitt算子与Sobel算子在计算上有所区别，但其效果相对较差，对噪声敏感。

1.3 Roberts算子Roberts算子是一种基于两个2x2的模板的边缘检测算子，通过计算图像中每个像素与其对角线相邻像素的差值来检测边缘。

Roberts算子简单但容易产生较多的噪声响应。

1.4 Canny边缘检测算法Canny算法是一种经典的边缘检测算法，具有较好的性能和鲁棒性。

相比于其他算子方法，Canny算法首先对图像进行高斯滤波，然后计算图像梯度和梯度方向，接着通过非极大值抑制和双阈值处理来提取边缘。

二、基于深度学习的边缘检测方法2.1 基于全卷积神经网络（FCN）的方法全卷积神经网络是一种能够接受任意尺寸输入并输出相同尺寸的神经网络。

基于FCN的边缘检测方法将图像视为一个整体，通过多层卷积和上采样操作来提取边缘特征并生成边缘图像。

2.2 基于U-Net的方法U-Net是一种使用对称的编码器-解码器结构进行图像分割的神经网络。

基于U-Net的边缘检测方法将图像分割任务转化为像素级分类问题，并通过使用跳跃连接来融合浅层和深层特征，提高了边缘检测的准确性。

2.3 基于深度Lab颜色空间的方法Lab颜色空间是一种将颜色分离和亮度信息分离的颜色空间，具有较好的色彩分辨率。

图像处理中的边缘检测算法与性能对比引言：在现代图像处理中，边缘检测算法是一项重要而又基础的研究课题。

边缘检测算法能够有效地提取图像中的边缘信息，帮助我们理解图像的结构、辨识物体以及进行目标识别等应用。

本文将对几种常见的边缘检测算法进行介绍，并对它们的性能进行对比分析，以了解不同算法在不同场景下的应用效果。

一、Sobel算子Sobel算子是一种基于局部像素点梯度的边缘检测算法。

它通过计算图像中每个像素点周围像素的灰度差异来获得边缘信息。

Sobel算子既可以在水平方向上检测边缘（Sobel-X），也可以在竖直方向上检测边缘（Sobel-Y）。

通过对Sobel梯度的两个分量进行组合，即可获得最终的边缘图像。

Sobel算子主要有以下优点：计算简单，运算速度快，适用于实时应用。

然而，Sobel算子对图像中边缘的方向性和精细度要求较高，在边缘方向变化的地方容易失真。

二、Canny算子Canny算子是一种经典的边缘检测算法，被广泛应用于图像处理领域。

相比于Sobel算子，Canny算子具有更高的灵敏度和更好的噪声抑制能力。

Canny算子主要包含四个步骤：噪声抑制、梯度计算、非极大值抑制和双阈值分割。

首先，对图像进行高斯滤波以减少噪声干扰；然后，计算图像的梯度幅值和梯度方向；接着，对梯度幅值进行非极大值抑制，只保留局部极大值点；最后，利用双阈值分割来确定最终的边缘。

Canny算子的优点在于准确地定位边缘、低噪声敏感性和较好的连接能力。

然而，Canny算子的计算复杂度较高，在一些对实时性要求较高的场景下可能不适用。

三、Laplacian算子Laplacian算子是一种基于图像的二阶导数运算的边缘检测算法。

Laplacian算子能够检测出图像中的局部极大和局部极小，从而确定边缘。

Laplacian算子的优点在于能够捕捉到更多边缘细节和纹理信息。

然而，Laplacian算子对噪声比较敏感，容易产生边缘断裂和误检测的问题。

边缘检测实验报告一、实验目的通过课堂的学习，已经对图像分割的相关理论知识已经有了全面的了解，知道了许多图像分割的算法及算子，了解到不同的算子算法有着不同的优缺点，为了更好更直观地对图像分割进行深入理解，达到理论联系实际的目的，特制定如下的实验。

二、实验原理：图像处理有两大类目的：1．改善像质（增强、恢复）；2．图像分析：对图像内容作出描述；其一般的图像处理过程如下：图像分割的算法有：（1）阈值分割原理：(,)(,)(,)EBL f x y T g x y L f x y T≥⎧=⎨<⎩（2）边缘检测：梯度对应一阶导数，对于一个连续图像函数f(x,y):梯度矢量定义:梯度的幅度:梯度的方向:a) Roberts 算子b) Sobel 算子Roberts 算子[]TTyxy f x f G G y x f ⎥⎦⎤⎢⎣⎡∂∂∂∂==∇),(122)()),((),(y x G G y x f mag y x f +=∇=∇)arctan(),(x y G y x =φ()()()[]()()[]{}21221,,11,1,,+-++++-=j i f j i f j i f j i f j i gc) Prewitt 算子d) Kirsch 算子由K 0~K 7八个方向模板组成，将K0~K7的模板算法分别与图像中的3×3区域乘，选最大一个值，作为中央像素的边缘强度（3）区域分割1 区域生长法 算法描述先对每个需要分割的区域找一个种子像素作为生长的起点，然后将种子像素周围邻域中与种子像素有相似性质的像素合并到种子像素所在的区域中。

将这些新像素当作新的种子像素继续进行上面的过程，直到再没有满足条件的像素可被包括进来。

2 分裂合并法实际中常先把图像分成任意大小且不重叠的区域，然后再合并或分裂这些区域以满足分割的要求,即分裂合并法.一致性测度可以选择基于灰度统计特征(如同质区域中的方差),假设阈值为T ,则算法步骤为:① 对于任一Ri ，如果 ，则将其分裂成互不重叠的四等分； ② 对相邻区域Ri 和Rj ，如果 ，则将二者合并； ③ 如果进一步的分裂或合并都不可能了，则终止算法。

网短文图像边缘检测算法比较与分析徐献灵林奕水（广东农工商职业技术１学院电ｒ与信息工程系）摘要：图像边缘检测是图像处理与分析领域中重要的研究课题，文章分析了几利－经典边缘检测算了的算法和性能特点，通过实例运用ＭＡＴＬＡＢＴ具进行算法仿真，并对结果进｛Ｊ：比较分析。

关键词：边缘检测；Ｒｏｂｅｒｔｓ算子；Ｓｏｂｅｌ算子；Ｐｒｃｗｉｔｔ算子；ＬＯＧ算子；Ｃａｒｍｙ算子１图像边缘的定义和特征图像边缘是图像中狄度发生急剧变化的像素的集合．曲个具有不同灰度值的相邻区域之间总存在着边缘。

罔像边缘是图像最基本的特征之，边缘检测是图像分割、目标区域识别、区域形状提取等图像分析方法的基础，在工程应用中有着重要的地位。

根据灰度变化的特点，可将边缘分为阶梯状、脉冲状和屋顶状三种类型【ｌｊ，对于阶梯状边缘，灰度变化曲线的一阶导数在边缘处呈现极值，而二阶导数在边缘处旱现零交叉；剥于脉冲状和屋顶状边缘，灰度变化曲线的一阶导数在边缘处呈现零交叉，而二阶导数在边缘处呈现极值（如图１所示）。

对辩墨√厂ＪＬ／／，＼变化曲线：——／——ｊＬ～＼銎度裹些苎线——，＿『＼—一＋——、Ｌ一的阶导数：—…Ｌ一：竺；ｉ紫＋—伊一—飞一『由一阶导数：ＶＵＶｆａｌ阶梯状ｆｂｌ脉冲状（ｃ）屋丁页状阿１三种不同类型的边缘和列应的２经典边缘检测算子边缘检测算，是利用图像边缘的突变性质米检测边缘的。

土要分为两种类犁闭：一种是以阶导数为基础的边缘检测算ｆ，通过训算图像的梯度值米检测幽像边缘，如：Ｒｏｂｅｒｔｓ算子、Ｓｏｂｅｌ算予、Ｐｒｅｗｉｔｔ算子；一种是以二阶导数为基础的边缘榆测算子，通过寻求二阶导数Ｌ｝Ｊ的过零点来检测边缘，如：Ｌａｐｌａｃｉａｎ算ｆ、ＬＯＧ算ｆ、Ｃａｎｎｙ算了。

２１Ｒｏｂｅｒｔｓ算子Ｒｏｂｅｒｔｓ边缘检测算子是一种利用局部差分运算术寻求检测边缘的算，。

它采用两个２ｘ２模板，如图２所示。

Ｒｏｂｅｒｔｓ算子定义为：ｇ（Ｗ）＝｛【√７ｉ历一√７：百万面ｆ＋炒丽一痧丙而ｆ严Ｒｏｂｅｒｔｓ算子边缘定位精度较高，但易丢失一部分边缘，同时由于没经过图像－平滑计算，因此不能抑制噪声。

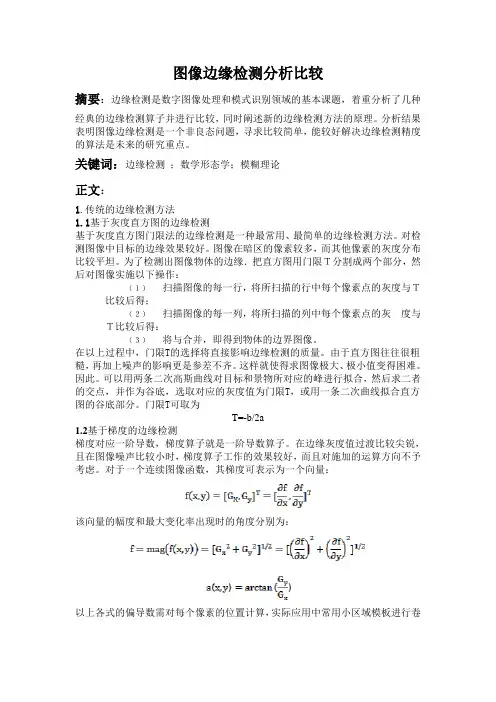

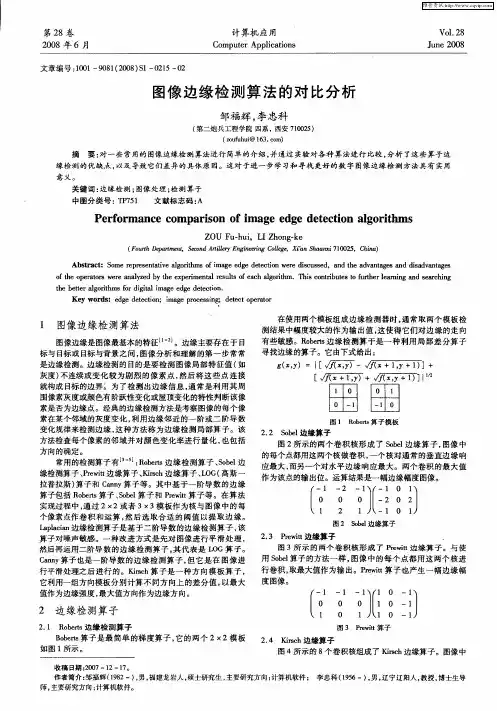

图像边缘检测分析比较摘要：边缘检测是数字图像处理和模式识别领域的基本课题，着重分析了几种经典的边缘检测算子并进行比较，同时阐述新的边缘检测方法的原理。

分析结果表明图像边缘检测是一个非良态问题，寻求比较简单，能较好解决边缘检测精度的算法是未来的研究重点。

关键词：边缘检测；数学形态学；模糊理论正文：1.传统的边缘检测方法1.1基于灰度直方图的边缘检测基于灰度直方图门限法的边缘检测是一种最常用、最简单的边缘检测方法。

对检测图像中目标的边缘效果较好。

图像在暗区的像素较多，而其他像素的灰度分布比较平坦。

为了检测出图像物体的边缘．把直方图用门限Ｔ分割成两个部分，然后对图像实施以下操作：（１）扫描图像的每一行，将所扫描的行中每个像素点的灰度与Ｔ比较后得；（２）扫描图像的每一列，将所扫描的列中每个像素点的灰度与Ｔ比较后得：（３）将与合并，即得到物体的边界图像。

在以上过程中，门限T的选择将直接影响边缘检测的质量。

由于直方图往往很粗糙，再加上噪声的影响更是参差不齐。

这样就使得求图像极大、极小值变得困难。

因此。

可以用两条二次高斯曲线对目标和景物所对应的峰进行拟合，然后求二者的交点，并作为谷底，选取对应的灰度值为门限T，或用一条二次曲线拟合直方图的谷底部分。

门限T可取为T=-b/2a1.2基于梯度的边缘检测梯度对应一阶导数，梯度算子就是一阶导数算子。

在边缘灰度值过渡比较尖锐，且在图像噪声比较小时，梯度算子工作的效果较好，而且对施加的运算方向不予考虑。

对于一个连续图像函数，其梯度可表示为一个向量：该向量的幅度和最大变化率出现时的角度分别为：以上各式的偏导数需对每个像素的位置计算，实际应用中常用小区域模板进行卷积来近似计算。

对和各用一个模板，将两个结合起来就构成一个梯度算子。

根据模板的大小和元素值的不同，已提出许多不同的算子，常见的有Roberts算子，Sober算子, Prewitt算子和沈俊算子。

1.2.1 Sobel算子Sobel于1970年提出了Sobel算子，与Prewitt算子相比较，Sobel算子对检测点的上下左右进一步加权。

图像处理中的边缘检测算法研究与效果分析边缘是图像中不同区域之间的分界线，它能够提供关于物体形状、轮廓以及纹理等信息。

在图像处理领域，边缘检测是一项重要的研究内容，它有助于在图像中定位和提取出感兴趣的目标物体。

本文将对图像处理中的边缘检测算法进行研究与效果分析。

在图像处理中，边缘检测的目标是寻找图像中像素值变化明显的区域。

根据不同的原理和算法，常见的边缘检测算法包括Sobel算子、Prewitt算子、Roberts算子、Canny算子等。

下面将分别对这几种算法进行研究与效果分析。

1. Sobel算子Sobel算子是一种基于梯度的边缘检测算法，它利用了图像中像素值的变化率来检测边缘。

Sobel算子分别通过对图像进行水平和垂直方向的卷积运算来计算像素的梯度，然后利用梯度的幅值来确定边缘位置。

Sobel算子简单易实现，能够对图像中各个方向的边缘进行检测，但在边缘细节、边缘连接以及噪声干扰方面存在一定的不足。

2. Prewitt算子Prewitt算子也是一种基于梯度的边缘检测算法，它与Sobel算子类似，一般用于检测垂直和水平方向的边缘。

Prewitt算子通过对图像进行卷积运算来计算像素的梯度，然后利用梯度的幅值来确定边缘位置。

Prewitt算子比Sobel算子计算更简单，但在边缘检测的准确性和稳定性方面略有不足。

3. Roberts算子Roberts算子是一种基于差分的边缘检测算法，它利用了图像中像素值的差异来检测边缘。

Roberts算子通过对图像进行特定的差分运算来计算像素的差值，然后利用差值的绝对值来确定边缘位置。

Roberts算子计算简单快速，但在边缘定位和边缘精度方面相对较弱。

4. Canny算子Canny算子是一种经典而且广泛应用的边缘检测算法。

它通过综合利用梯度信息、非最大值抑制、滞后阈值等步骤来实现边缘的检测。

Canny算子具有较好的边缘连接性、精度和抗噪性能，对于复杂图像中的边缘检测有较好的效果。

图像边缘检测实验报告图像边缘检测实验报告引言：图像边缘检测是计算机视觉领域中一项重要的任务，它在许多应用中都起到关键作用。

边缘是图像中不同区域之间的分界线，它们包含了图像中物体的轮廓和形状信息。

因此，准确地检测和提取图像边缘对于目标识别、图像分割和特征提取等任务至关重要。

实验目的：本实验旨在通过实践探索和理解常用的图像边缘检测算法，并对其性能进行评估。

我们将使用不同的算法对一组测试图像进行边缘检测，并比较它们的结果，以了解它们的优缺点和适用场景。

实验方法：1. 数据准备：我们从公开的图像数据库中选择了一组具有不同特征和复杂度的测试图像。

这些图像包括自然风景、人物肖像和建筑物等多种场景，以覆盖不同的应用场景。

2. 算法选择：我们选择了三种常用的图像边缘检测算法进行实验：Sobel算子、Canny算子和Laplacian算子。

这三种算法在实践中被广泛应用，并且具有不同的特点和适用范围。

3. 实验步骤：a) Sobel算子：我们首先将测试图像转换为灰度图像，然后使用Sobel算子对其进行边缘检测。

Sobel算子是一种基于梯度的算法，它通过计算图像中每个像素点的梯度值来检测边缘。

b) Canny算子：接下来，我们使用Canny算子对同一组测试图像进行边缘检测。

Canny算子是一种基于多阶段处理的算法，它首先使用高斯滤波器对图像进行平滑处理，然后计算梯度和非最大抑制，最后进行边缘连接和阈值处理。

c) Laplacian算子：最后，我们使用Laplacian算子对测试图像进行边缘检测。

Laplacian算子是一种基于二阶导数的算法，它通过计算图像中每个像素点的二阶导数值来检测边缘。

实验结果：通过对实验图像的边缘检测，我们得到了以下结果：1. Sobel算子产生了较为明显的边缘线，但在一些复杂场景下容易产生噪声，并且边缘线有时会断裂。

2. Canny算子在平滑处理后能够准确地检测到图像中的边缘，并且能够消除噪声和断裂的边缘线。

图像处理中的边缘检测算法比较与优化随着科技的快速发展，图像处理技术也越来越成熟。

在众多的图像处理算法中，边缘检测是重要的一步。

由于边缘信息蕴含了许多宝贵的图像特征，因此边缘检测在许多领域中得到了广泛的应用。

然而，边缘检测算法的错误率和复杂度一直是困扰图像处理领域的难题。

本文将会介绍几种常用的边缘检测算法，并从不同的角度对它们进行比较和探讨如何进行优化，以期在图像处理领域有所帮助。

一、基本概念边缘是图像中两个颜色或强度明显不同的区域之间的交界处。

像素的强度值是衡量边缘的标准。

当像素值的梯度大于某一个阈值时，我们就认为这是一条边缘。

边缘检测算法的目的，就是从一张图片中提取并精确地定位出其中的边缘。

二、常用算法1. Sobel算子Sobel算子是一种比较常用的边缘检测算法，其基本原理是利用差分算子进行卷积，从而凸显像素值变化较大的区域。

它的运算速度较快，但对噪声比较敏感，因此需要进行额外的降噪处理。

2. Canny算子Canny算子是一种比较经典的边缘检测算法，其主要优点是能够很好地识别边缘，并且对噪声也具有一定的鲁棒性。

它采用多级滤波器对图像进行处理，然后通过一系列的步骤来检测边缘。

但是，Canny算子的复杂度较高，需要多次卷积和求导，因此运算速度不太理想。

3. Laplacian算子Laplacian算子是一种基于拉普拉斯算子的边缘检测算法。

它能够很好地检测图像中灰度变化较大的区域，但对噪声也很敏感。

Laplacian算子的计算复杂度较低，可以提高运算速度。

三、优化方法1. 选择合适的阈值在边缘检测算法中，阈值是一个十分重要的参数。

过高或过低的阈值都会导致误判或漏判的问题。

因此，我们可以采用自适应阈值的方式，根据像素值的分布情况选择不同的阈值来进行边缘检测。

2. 基于深度学习的优化随着深度学习技术的发展，利用卷积神经网络进行图像分类和识别已经成为一种常见的方法。

同样，我们也可以将深度学习技术应用到边缘检测上，通过构建合适的神经网络来进行边缘检测，提高检测的准确性和速度。

图像边缘检测技术的研究和比较摘要边缘描绘对象的边界，因此边缘提取是图像处理的基础而重要的问题。

图像边缘检测大大地减少了图像数据量，过滤了无用的信息，而保留了图像重要属性结构。

由于边缘检测是对象检测的第一步，因此对边缘检测算法的正确理解是问题的关键。

本文对各种各样的图像边缘检测技术进行了比较分析。

通过编写MATLAB 70程序，显示在几乎所有情景下Canny边缘检测算法比其他所有的算法的执行效果都好。

对处理后图像的评估显示：在有噪声的情况下，LoG算子，Robert算子，Prewitt算子，Sobel算子各自都表现出色。

观察Canny边缘检测算法在计算上比LoG算子，Sobel算子、Prewitt算子和Robert 算子代价高。

关键字：边缘检测，噪声，数字图像处理1 介绍边缘检测定义为识别和定位图像突变间断性的过程。

间断性是描述像素灰度急剧变化的描述对象边界的地方。

经典的边缘检测方法包括用算子对图像进行卷积，该算子对图像梯度敏感，当在平坦区域时，返回值为0。

现在设计出大量的边缘检测算子，它们各自针对某种特定边缘敏感。

在选择边缘检测算子时，要根据边缘取向、噪声环境和边缘结构等的变化而变。

算子的几何形状决定了边缘最敏感的特征方向。

可以选选择合适的算子来寻找水平，垂直或者对角边缘。

由于噪声和边缘信息在高频部分，对有噪声的图像，边缘检测是比较困难的。

而尝试减少噪声，又导致边缘模糊和变形。

用于有噪声图像的算子通常具有更大的尺寸，因此它能用足够的数据进行均衡，以削弱噪声像元，这个结果使检测出的边缘定位精度降低。

不是所有的边缘包含灰度的阶跃变化。

例如折射或弱焦点可能导致对象的边界灰度逐渐变化。

这些情况下，选择的算子要对这种渐变敏感。

因此，就出现了检测为伪边缘、真实的边缘的漏检、边缘定位精度、高计算时间的问题和由噪声产生的问题等。

所以，本文诣在对各种边缘检测技术进行比较和分析，并且指出各自适用的情况。

这里有许多方法进行边缘检测。

医学图像处理实验报告班级 专业 姓名 学号实验八 用Vc++实现医学图像的边缘检测一、实验目的（1）了解VC++在医学图像处理中的应用。

（2）熟悉用VC++进行医学图像边缘检测的编程方法。

二、实验设备 微机。

三、实验内容(1)应用VC++进行医学图像的边缘检测。

四、实验步骤1、开启VC++6.0，在菜单中选中File 单击鼠标左键，在下拉菜单中选中Open Workspce 单击鼠标左键，在打开的对话框中，根据路径：D:\WorkSpace\MedicalImageProcessingDLL\ MedicalImageProcessingDLL.dsw 打开工作空间。

2、在打开的VC 工作空间中首先找到类XH_MedicalImageProcessing,然后，在类中找到函数KirschEdgDetectBuf 。

3、在函数体内根据图所示的Kirsch 滤波模板和边缘检测的数学表达式(1)，进行医学图像边缘检测的VC 编程。

()()()()()()(){}1111128,,,,max ,,,,,,m m i j f x y g x i y j M i j FI x y f x y f x y f x y =-=-=++=∑∑L (1)4、编程完毕，调试和运行程序，运行无误后，改变边缘检测的阈值并拷贝所得图像。

5、整理所得图像，对实验结果进行分析。

53-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-053-553-3-3-3-图1 Kirsch 边缘检测算子的滤波模板五、实验结果和分析EdgImgT85 EdgImgT254 EdgImgT502 EdgImgT615六、思考题1、Kirsch 边缘检测算子有什么优点?。

图像的边缘检测实验报告图像的边缘检测实验报告一、引言图像处理是计算机科学领域中的一个重要研究方向，而边缘检测作为图像处理的基础任务之一，具有广泛的应用价值。

边缘是图像中灰度或颜色变化较为剧烈的地方，通过检测图像中的边缘可以提取出物体的轮廓、形状等重要信息，从而为后续的图像分析和识别提供基础。

二、实验目的本次实验旨在探究不同的边缘检测算法在图像处理中的应用效果，并通过实验结果分析和比较各算法的优缺点，从而为图像处理领域的研究和应用提供参考。

三、实验方法1. 实验环境：使用Python编程语言，结合OpenCV图像处理库进行实验。

2. 实验数据：选择了包含多种物体和复杂背景的图像作为实验数据，以保证实验的可靠性和准确性。

3. 实验步骤：(1) 读取图像数据，并将其转化为灰度图像。

(2) 对图像进行预处理，如降噪、平滑等操作，以提高边缘检测的效果。

(3) 使用不同的边缘检测算法对图像进行处理，如Sobel算子、Canny算法等。

(4) 分析和比较不同算法的实验结果，评估其优缺点。

四、实验结果与分析1. Sobel算子：Sobel算子是一种基于梯度的边缘检测算法，通过对图像进行卷积操作，提取出图像中的边缘信息。

实验结果显示，Sobel算子能够较好地检测出图像中的边缘，但对于噪声较多的图像效果较差。

2. Canny算法：Canny算法是一种经典的边缘检测算法，通过多步骤的处理过程，包括高斯滤波、计算梯度、非极大值抑制和双阈值处理等，最终得到清晰准确的边缘信息。

实验结果显示，Canny算法能够有效地检测出图像中的边缘，并具有较好的抗噪性能。

3. 其他算法：除了Sobel算子和Canny算法外，还有许多其他的边缘检测算法，如拉普拉斯算子、Roberts算子等，它们各自具有不同的特点和适用范围。

在实验中，我们也对这些算法进行了尝试和比较，发现它们在不同的图像场景下有着各自的优势和局限性。

五、实验总结与展望通过本次实验，我们对图像的边缘检测算法进行了探究和比较。
