图像边缘检测算法 代码程序

canny边缘检测matlab代码Canny边缘检测是一种常用的图像处理算法，它可以有效地检测图像中的边缘，并将其显示为白色线条。

在Matlab中，可以使用以下代码实现Canny边缘检测：1. 读取图像首先，需要读取待处理的图像。

可以使用imread函数来读取图片：```matlabimg = imread('image.jpg');```其中，image.jpg是待处理的图片文件名。

2. 灰度化Canny算法只能处理灰度图像，因此需要将彩色图像转换为灰度图像。

可以使用rgb2gray函数来实现：```matlabgray_img = rgb2gray(img);```3. 高斯滤波在进行边缘检测之前，需要对图像进行高斯滤波来消除噪声。

可以使用fspecial和imfilter函数来实现：```matlabgaussian_filter = fspecial('gaussian', [5 5], 1);blur_img = imfilter(gray_img, gaussian_filter, 'replicate');```其中，[5 5]表示高斯核的大小为5x5，1表示标准差。

4. 计算梯度幅值和方向接下来，需要计算每个像素点的梯度幅值和方向。

可以使用Sobel算子来计算梯度，并利用arctan函数计算方向角度：```matlabsobel_x = [-1 0 1; -2 0 2; -1 0 1];sobel_y = [-1 -2 -1; 0 0 0; 1 2 1];grad_x = imfilter(blur_img, sobel_x, 'replicate');grad_y = imfilter(blur_img, sobel_y, 'replicate');grad_mag = sqrt(grad_x.^2 + grad_y.^2);grad_dir = atan(grad_y ./ grad_x);```5. 非极大值抑制由于Sobel算子计算出的梯度幅值可能会有多个峰值，因此需要进行非极大值抑制来保留边缘。

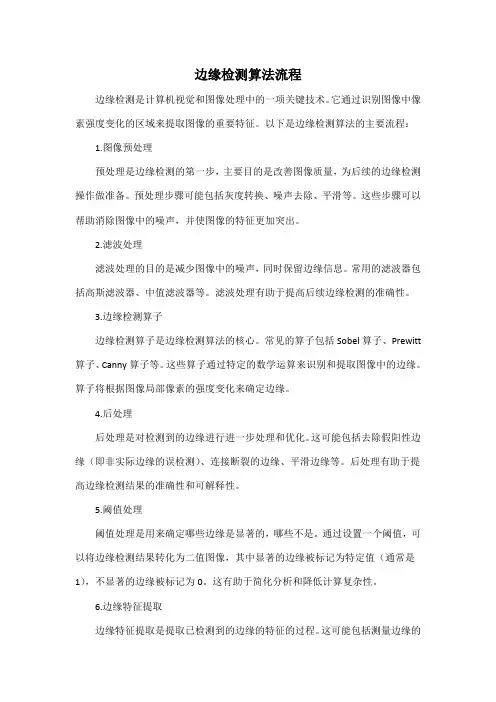

边缘检测算法流程边缘检测是计算机视觉和图像处理中的一项关键技术。

它通过识别图像中像素强度变化的区域来提取图像的重要特征。

以下是边缘检测算法的主要流程：1.图像预处理预处理是边缘检测的第一步，主要目的是改善图像质量，为后续的边缘检测操作做准备。

预处理步骤可能包括灰度转换、噪声去除、平滑等。

这些步骤可以帮助消除图像中的噪声，并使图像的特征更加突出。

2.滤波处理滤波处理的目的是减少图像中的噪声，同时保留边缘信息。

常用的滤波器包括高斯滤波器、中值滤波器等。

滤波处理有助于提高后续边缘检测的准确性。

3.边缘检测算子边缘检测算子是边缘检测算法的核心。

常见的算子包括Sobel算子、Prewitt 算子、Canny算子等。

这些算子通过特定的数学运算来识别和提取图像中的边缘。

算子将根据图像局部像素的强度变化来确定边缘。

4.后处理后处理是对检测到的边缘进行进一步处理和优化。

这可能包括去除假阳性边缘（即非实际边缘的误检测）、连接断裂的边缘、平滑边缘等。

后处理有助于提高边缘检测结果的准确性和可解释性。

5.阈值处理阈值处理是用来确定哪些边缘是显著的，哪些不是。

通过设置一个阈值，可以将边缘检测结果转化为二值图像，其中显著的边缘被标记为特定值（通常是1），不显著的边缘被标记为0。

这有助于简化分析和降低计算复杂性。

6.边缘特征提取边缘特征提取是提取已检测到的边缘的特征的过程。

这可能包括测量边缘的角度、长度、形状等属性。

这些特征可以用于进一步的图像分析和理解，例如对象识别或场景分类。

7.性能评估性能评估是评估边缘检测算法效果的步骤。

评估指标可能包括边缘检测的准确性、计算效率、鲁棒性等。

评估也可以采用定量方法，如比较人工标定的真实边缘与检测到的边缘的相似性。

此外，还可以通过比较不同算法的检测结果来评估性能。

性能评估有助于改进和优化算法，提高其在实际应用中的表现。

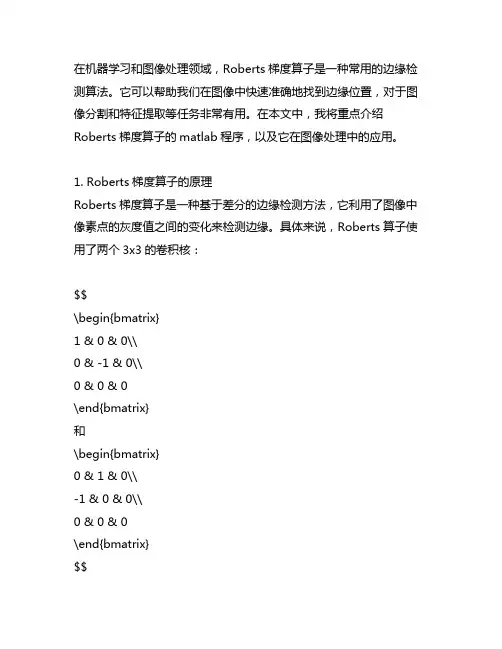

在机器学习和图像处理领域，Roberts梯度算子是一种常用的边缘检测算法。

它可以帮助我们在图像中快速准确地找到边缘位置，对于图像分割和特征提取等任务非常有用。

在本文中，我将重点介绍Roberts梯度算子的matlab程序，以及它在图像处理中的应用。

1. Roberts梯度算子的原理Roberts梯度算子是一种基于差分的边缘检测方法，它利用了图像中像素点的灰度值之间的变化来检测边缘。

具体来说，Roberts算子使用了两个3x3的卷积核：$$\begin{bmatrix}1 & 0 & 0\\0 & -1 & 0\\0 & 0 & 0\end{bmatrix}和\begin{bmatrix}0 & 1 & 0\\-1 & 0 & 0\\0 & 0 & 0\end{bmatrix}$$分别对图像进行卷积运算，然后将它们的平方和再开方得到边缘检测结果。

这种方法可以很好地捕捉到图像灰度值的变化，从而找到图像中的边缘。

2. Roberts梯度算子的matlab程序下面是一个简单的Roberts梯度算子的matlab程序示例：```matlabfunction [edge_image] = roberts_edge_detection(image)[m, n] = size(image);edge_image = zeros(m, n);for i = 1 : m - 1for j = 1 : n - 1% 对图像进行卷积运算edge_image(i, j) = abs(image(i, j) - image(i+1, j+1)) + abs(image(i, j+1) - image(i+1, j));endendend```这段matlab代码实现了对图像的Roberts边缘检测。

首先读入图像，然后对每个像素点进行Roberts算子的卷积运算，最后得到一个边缘图像。

1.几种算子图像边缘提取:程序代码如下:运行结果:原图为一堆苹果(彩图),各算子处理后的边缘提取图:分水岭算法实现:a.直接对图像进行分水岭算法处理代码如下：（原图还是上题一堆苹果）运行结果如右图：很明显，属于过度分割了。

下面有改进算法：b.改进算法代码如下：实现包括下列步骤：(1)读图像。

读入图像(2)对比度最大化。

注意到图像中有许多彼此连通的不同大小的对象。

为使通过watershed变换找到的低谷数目最小，我们使感兴趣的对象的对比度达到最大。

对比度增强的一个常用的技术是综合应用top—hat和bottom—hat变换。

top—hat变换定义为原图像和它的开之差。

图像的开是一与特定结构元素匹配的图像前景部分的集合。

bottom—hat变换定义为在原图像和它的闭之间的差。

图像的闭是一与特定结构元素匹配的图像背景的集合。

通用的结构元素是正方形，长方形，圆盘，菱形，球和线。

既然图像中我们感兴趣的目标对象看起来像圆盘，我们用strel函数建立一个半径为15个像素的圆盘形结构元素。

这个圆盘尺度是图像中的目标对象的平均半径的一个估计。

(3)图像相加减。

为使目标对象与分隔它们的间隙之间的对比达到最大，用“原图top—hat图像+bottom—hat图像”得到增强的结果图。

(4)转换感兴趣的对象。

调用watershed变换找出图像的亮度”低谷”，把imcomplement作用增强过的图像上，将感兴趣的目标对象转换为亮度低谷，得到增强图的补图。

(5)检测亮度低谷。

对所得补图运用imextendedmin函数检测低于某特别阈值的所有亮度低谷。

imextendedmin函数的输出是一个二值(逻辑值)图像。

二值图像中重要的是区域的位置而非区域的大小。

用imimposemin函数把补图改为只含有那些由imtendedmin函数找到的低谷，并将低谷的像素值变为O(8位图像可能的深谷)。

(6)watershed分割。

通过watershed变换，可找出来所有含有强加给最小值的区域。

matlabcanny边缘检测代码接霍夫变换-概述说明以及解释1.引言1.1 概述边缘检测是图像处理中的一个重要任务，它广泛应用于计算机视觉、图像分析和模式识别等领域。

边缘检测的目标是找到图像中不同区域之间的边界，并将其表示为像素强度的变化。

Canny边缘检测算法是一种经典且常用的边缘检测方法。

它通过一系列的图像处理步骤来提取图像中的边缘信息。

Canny算法的特点是能够检测出细且准确的边缘，并且对于图像中的噪声具有较好的抵抗能力。

Matlab是一种功能强大的数学软件，广泛应用于科学计算、数据可视化和图像处理等领域。

Matlab提供了丰富的图像处理函数和工具箱，其中包括了Canny边缘检测的实现代码。

本文的主要目的是介绍Matlab中Canny边缘检测的代码实现，并结合Hough变换算法进行边缘检测的应用。

通过使用Matlab中的相关函数和工具，我们可以有效地实现Canny边缘检测，并结合Hough变换来进一步处理和分析图像中的边缘特征。

本文将首先回顾Canny边缘检测算法的原理和步骤，然后介绍Matlab中的Canny边缘检测代码的使用方法。

接着，我们将介绍Hough 变换算法的原理和应用，并展示如何将Canny边缘检测与Hough变换相结合来实现更精确的边缘检测。

最后，我们将对Canny边缘检测和Hough变换的优缺点进行讨论，总结这两种方法在边缘检测中的应用。

同时，我们也将展望未来的研究方向，探讨如何进一步改进和优化边缘检测算法，以满足不断发展的图像处理需求。

通过阅读本文，读者将能够理解Canny边缘检测算法和Hough变换算法的原理，掌握Matlab中相关代码的使用方法，并了解边缘检测在实际应用中的优势和局限性。

希望本文能为读者在图像处理领域的学习和研究提供一定的帮助和启示。

文章结构是指文章的整体框架和组织形式。

一个良好的文章结构可以使读者更好地理解和领会文章的内容，同时也有助于文章的逻辑性和条理性。

毕业设计论文-基于蚁群算法的图像边缘检测-附代码上海工程技术大学毕业设计(论文) 基于蚁群算法的图像边缘检测目录摘要 ...............................................................1 ABSTRACT .............................................................2 1 绪论 (3)1.1 研究背景 ...........................................................31.2 研究现状和发展方向 (4)6 1.3 研究目的和意义 .....................................................2 图像边缘检测概述 ..................................................... 7 2.1 边缘的定义及类型 ................................................... 8 2.2 常用的边缘检测方法 (10)2.3 其他边缘检测方法 .................................................. 15 2.3.1 基于小波变换的边缘检测 .......................................... 15 2.3.2 基于数学形态学的边缘检测 (16)17 2.4 传统边缘检测的不足 ................................................3 蚁群算法 ............................................................ 17 3.1蚁群算法的基本原理 (18)3.2 基于蚁群算法的图像边缘检测 ........................................21 4 实验结果及分析 ...................................................... 22 4.1 基于蚁群算法的图像边缘检测流程 .................................... 22 4.2 实验结果与性能分析 (26)4.2.1 参数对边缘检测的影响 ............................................ 294.2.2 与传统方法的比较 ................................................ 35 5 总结与展望 .......................................................... 37 参考文献 .............................................................. 39 附录 ................................................. 错误～未定义书签。

matlab中canny边缘检测算法的实现【Matlab中Canny边缘检测算法的实现】引言：边缘检测是计算机视觉和图像处理领域中的一项重要任务，主要用于提取图像中物体的轮廓或边界。

在边缘检测算法中，Canny算法是一种非常经典和常用的方法，由John F. Canny于1986年提出。

该算法被广泛应用于计算机视觉领域，实现了较好的边缘检测效果和低误报率。

本文将详细介绍在Matlab中实现Canny边缘检测算法的步骤和原理。

1. 算法原理：Canny边缘检测算法主要包含以下几个步骤：（1）使用高斯滤波平滑图像，减少噪声的影响。

（2）计算图像的梯度幅值和方向，确定图像中的强边缘。

（3）应用非极大值抑制算法，细化边缘。

（4）通过双阈值处理，进一步筛选边缘像素。

（5）连接边缘像素，得到最终的边缘结果。

2. 算法实现步骤：在Matlab中，我们可以利用内置函数和库函数来实现Canny边缘检测算法。

下面将一步一步介绍具体的实现过程。

2.1 加载图像：首先，我们需要加载一张待处理的图像。

可以使用imread函数加载图像，例如：img = imread('image.jpg');2.2 灰度化处理：Canny算法通常在灰度图像上进行，因此我们需要将彩色图像转换为灰度图像。

可以使用rgb2gray函数实现：grayImg = rgb2gray(img);2.3 高斯滤波：为了减少噪声的影响，我们需要对图像进行平滑处理。

可以使用fspecial函数创建高斯滤波器，然后使用imfilter函数对灰度图像进行滤波。

示例代码如下：filterSize = 5; % 设置滤波器尺寸sigma = 1; % 设置高斯分布的标准差gaussianFilter = fspecial('gaussian', [filterSize filterSize], sigma); smoothImg = imfilter(grayImg, gaussianFilter, 'symmetric');2.4 计算梯度幅值和方向：接下来，我们需要计算图像中每个像素的梯度幅值和方向。

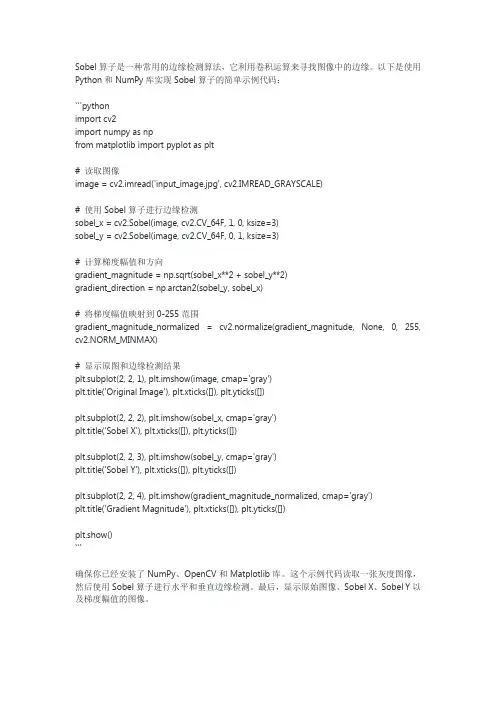

Sobel算子是一种常用的边缘检测算法，它利用卷积运算来寻找图像中的边缘。

以下是使用Python和NumPy库实现Sobel算子的简单示例代码：```pythonimport cv2import numpy as npfrom matplotlib import pyplot as plt# 读取图像image = cv2.imread('input_image.jpg', cv2.IMREAD_GRAYSCALE)# 使用Sobel算子进行边缘检测sobel_x = cv2.Sobel(image, cv2.CV_64F, 1, 0, ksize=3)sobel_y = cv2.Sobel(image, cv2.CV_64F, 0, 1, ksize=3)# 计算梯度幅值和方向gradient_magnitude = np.sqrt(sobel_x**2 + sobel_y**2)gradient_direction = np.arctan2(sobel_y, sobel_x)# 将梯度幅值映射到0-255范围gradient_magnitude_normalized = cv2.normalize(gradient_magnitude, None, 0, 255, cv2.NORM_MINMAX)# 显示原图和边缘检测结果plt.subplot(2, 2, 1), plt.imshow(image, cmap='gray')plt.title('Original Image'), plt.xticks([]), plt.yticks([])plt.subplot(2, 2, 2), plt.imshow(sobel_x, cmap='gray')plt.title('Sobel X'), plt.xticks([]), plt.yticks([])plt.subplot(2, 2, 3), plt.imshow(sobel_y, cmap='gray')plt.title('Sobel Y'), plt.xticks([]), plt.yticks([])plt.subplot(2, 2, 4), plt.imshow(gradient_magnitude_normalized, cmap='gray')plt.title('Gradient Magnitude'), plt.xticks([]), plt.yticks([])plt.show()```确保你已经安装了NumPy、OpenCV和Matplotlib库。

sobel边缘检测算法代码python Sobel边缘检测算法是一种常用的数字图像处理方法，用于在图像中检测出边界。

其原理是利用图像灰度值的变化来确定图像边缘的位置。

Sobel算法是一种简单而有效的边缘检测算法，可以在Python中快速实现。

Sobel算法的本质可以视为一种滤波器。

它使用一组水平和垂直的像素值累加器，将卷积运算应用于图像中的像素。

该算法对像素值的变化率进行计算，就可以检测出物体的边缘。

通常，Sobel算法用于物体边缘和轮廓的识别，通过滤波器之后，灰度值大的像素就会变得更加亮，而灰度值低的像素则会变得更加暗。

Python中Sobel算法的实现相对简单，以下是一个基本步骤：1.导入必要库：opencv-python， numpy``` import cv2 import numpy as np ```2.读取图像文件并转换成灰度图``` img = cv2.imread('path/to/image',cv2.IMREAD_GRAYSCALE) ```3.应用Sobel算子：可以应用两个权重矩阵，分别代表水平和垂直方向的边缘变化。

可以使用OpenCV的cv2.Sobel()函数来进行计算，其中参数1代表应用的输入图像，参数2代表深度，通常值为-1，参数3和参数4代表权重矩阵。

``` sobelHorizontal = cv2.Sobel(img,cv2.CV_64F, 1, 0) ``` ``` sobelVertical =cv2.Sobel(img, cv2.CV_64F, 0, 1) ```4.以合适的形式呈现边缘图像：边缘检测图像通常需要处理掉噪声，并调整颜色和对比度。

这一步骤有多种方式实现，例如使用cv2.convertScaleAbs()函数将数据类型转换为8位无符号整数，并将其转换为灰度格式的边缘图像。

``` magnitudeImage =cv2.convertScaleAbs(np.sqrt(np.power(sobelHorizonta l, 2) + np.power(sobelVertical, 2))) ```以上是一个基本的代码实现，可以生成一张带有高亮边缘的图像。

matlabcanny边缘检测代码接霍夫变换全文共四篇示例，供读者参考第一篇示例：Matlab是一个强大的数学软件工具，其图像处理工具箱可以帮助我们进行各种图像处理操作，比如边缘检测和霍夫变换。

本文将分享如何使用Matlab进行Canny边缘检测，并结合霍夫变换进行线检测。

Canny边缘检测是一种经典的边缘检测算法，它的优点是能够检测到边缘的细节，并且对噪声具有一定的鲁棒性。

在Matlab中，我们可以通过一行简单的代码来实现Canny边缘检测：```edgeImage = edge(rgb2gray(image), 'canny');```以上代码中，我们首先将原始图像转换为灰度图像，然后调用Matlab的'edge'函数，并指定边缘检测算法为Canny，最后我们将得到的边缘图像存储在edgeImage中。

接下来，我们可以将边缘图像显示出来，以便进行进一步的处理和分析。

```imshow(edgeImage);通过上述代码，我们可以看到Canny边缘检测算法的效果，边缘比较清晰，同时也保留了边缘的细节信息。

接下来，我们将介绍如何使用霍夫变换来进行线检测。

霍夫变换是一种经典的图像处理算法，其主要应用是检测直线和圆等几何形状。

在Matlab中，我们可以通过一行代码来实现霍夫变换的线检测：```[H,theta,rho] = hough(edgeImage);peaks = houghpeaks(H, 10);lines = houghlines(edgeImage, theta, rho, peaks);imshow(image);hold on;for k = 1 : length(lines)xy = [lines(k).point1; lines(k).point2];plot(xy(:,1),xy(:,2),'LineWidth',2,'Color','green');endhold off;以上代码中，我们首先调用Matlab的'hough'函数来计算霍夫变换的极坐标空间。

在MATLAB中，使用Sobel算子检测图像边缘的一个基本例子可以如下：matlab复制代码% 读取图像I = imread('your_image.jpg');% 转换为灰度图像I_gray = rgb2gray(I);% 使用Sobel算子进行边缘检测BW = edge(I_gray,'sobel');% 显示原图像和边缘检测后的图像figure,subplot(1,2,1), imshow(I), title('原图像')subplot(1,2,2), imshow(BW), title('Sobel边缘检测后的图像')在上述代码中，首先读取一个图像，然后将其转换为灰度图像。

然后，使用MATLAB 内置的edge函数，指定'sobel'作为方法参数，对灰度图像进行边缘检测。

最后，显示原始图像和经过Sobel边缘检测后的图像。

注意：你需要将'your_image.jpg'替换为你想要处理的图像的文件名。

如果该文件不在MATLAB的当前工作目录中，你需要提供完整的文件路径。

如果你想自己实现Sobel算子而不是使用内置的edge函数，你可以创建一个Sobel算子，然后将其应用于图像。

这是一个基本的例子：matlab复制代码% 读取图像I = imread('your_image.jpg');% 转换为灰度图像I_gray = rgb2gray(I);% 定义Sobel算子Gx = [-101; -202; -101]; % x方向Gy = [121; 000; -1-2-1]; % y方向% 计算图像大小[height, width] = size(I_gray);% 初始化输出图像Ix = zeros(height-2, width-2);Iy = zeros(height-2, width-2);I_edge = zeros(height-2, width-2);% 应用Sobel算子for i = 2:height-1for j = 2:width-1Ix(i-1,j-1) = sum(sum(double(I_gray(i-1:i+1,j-1:j+1)) .* Gx));Iy(i-1,j-1) = sum(sum(double(I_gray(i-1:i+1,j-1:j+1)) .* Gy));% 计算梯度幅度I_edge(i-1,j-1) = sqrt(Ix(i-1,j-1)^2 + Iy(i-1,j-1)^2);endend% 二值化图像BW = I_edge > threshold; % threshold是一个阈值，你需要自己设定% 显示原图像和边缘检测后的图像figure,subplot(1,2,1), imshow(I), title('原图像')subplot(1,2,2), imshow(BW), title('Sobel边缘检测后的图像')注意：在这个例子中，你需要自己设定一个阈值（threshold）来决定哪些像素被视为边缘。

边缘计算代码范文边缘计算是一种新兴的计算模式，它将计算任务从传统的云服务器移到离用户更近的边缘设备上执行。

通过在边缘设备上执行计算任务，能够减少计算任务的处理延迟，并且减轻云服务器的负载。

在这篇文章中，我将为你介绍一些边缘计算的代码示例，并解释它们的工作原理。

首先，我们来看一个简单的边缘计算示例，用于在边缘设备上执行图像识别任务。

以下是一个使用Python编写的示例代码：```python#导入所需的库import cv2import tensorflow as tf#加载图像image = cv2.imread('test.jpg')#加载预先训练好的模型model = tf.keras.applications.MobileNetV2(weights='imagenet') #对图像进行预处理image =tf.keras.applications.mobilenet_v2.preprocess_input(image) #在边缘设备上执行图像识别任务predictions = model.predict(image)#打印预测结果print(tf.keras.applications.mobilenet_v2.decode_predictions( predictions, top=5))```这个示例代码演示了如何使用边缘设备上的预训练模型进行图像识别。

我们首先使用OpenCV库加载图像，然后使用TensorFlow库加载预先训练好的MobileNetV2模型。

接下来，我们对图像进行预处理，并在边缘设备上使用模型进行预测。

最后，我们使用decode_predictions函数打印出前5个预测结果。

除了图像识别，边缘计算还可以应用于许多其他的场景。

例如，可以使用边缘设备上的传感器收集环境数据，并进行实时分析。

以下是一个使用Python编写的示例代码，用于在边缘设备上进行实时环境监测：```python#导入所需的库import random#连接传感器def connect_sensor(:#连接传感器代码print("传感器已连接")#读取环境数据def read_sensor_data(:#读取传感器数据代码temperature = random.randint(20, 30)humidity = random.randint(40, 60)return temperature, humidity#分析环境数据def analyze_sensor_data(temperature, humidity): #分析传感器数据代码if temperature > 25:print("温度过高！")if humidity > 50:print("湿度过高！")#主程序def main(:#连接传感器connect_sensorwhile True:#读取传感器数据temperature, humidity = read_sensor_data#分析传感器数据analyze_sensor_data(temperature, humidity)#暂停一段时间#运行主程序if __name__ == '__main__':main```上述示例代码只是边缘计算的冰山一角。

数字信号处理实验图像的边缘检测图像的边缘检测一，原理本实验主要是对图像的边缘进行提取，通过对边缘的分析来分析图像的特征。

首先，了解一些术语的定义：边缘点：图像中具有坐标[i,j]且处在强度显著变化的位置上的点。

边缘段：对应于边缘点坐标[i,j]及其方位 ,边缘的方位可能是梯度角。

边缘检测器：从图像中提取边缘（边缘点和边缘段）集合的算法。

轮廓：边缘列表，或者是一条表示边缘列表的拟合曲线。

边缘连接：从无序边缘表形成有序边缘表的过程，习惯上，边缘表的表示采用顺时针方向来排序。

边缘跟踪：一个用来确定轮廓的图像（指滤波后的图像）搜索过程。

边缘就是图像中包含的对象的边界所对应的位置。

物体的边缘以图像局部特性的不连续性的形式出现的，例如，灰度值的突变，颜色的突变，纹理结构的突变等。

从本质上说，边缘就意味着一个区域的终结和另外一个区域的开始。

图像边缘信息在图像分析和人的视觉中十分重要，是图像识别中提取图像特征的一个重要属性。

边缘检测（edge detection）在图像处理和对象识别领域中都是一个重要的基本问题。

由于边缘的灰度不连续性，可以使用求导数的方法检测到。

最早的边缘检测方法都是基于像素的数值导数的运算。

本实验主要是对图像依次进行Sobel算子，Prewitt算子,Roberts算子，Laplace算子和Canny算子运算，比较处理结果。

边缘检测有三个共性准则，1，好的检测结果，或者说对边缘的误测率尽可能低，就是在图像边缘出现的地方检测结果中不应该没有；另一方面不要出现虚假的边缘。

2，对边缘的定位要准确，也就是我们标记出的边缘位置要和图像上真正边缘的中心位置充分接近。

3，对同一边缘要有尽可能低的响应次数，也就是检测响应最好是单像素的。

二，对图像进行各种算子运算本实验中主要是对图像依次进行Sobel算子，Prewitt算子,Roberts算子，Laplace算子和Canny 算子运算。

由于MATLAB对彩色图像不能进行分析。

实验9图像边缘检测实验9 图像边缘检测⼀、实验⽬的通过本实验使学⽣掌握图像边缘检测的基本⽅法，加深对图像分割的理解。

⼆、实验原理本实验师基于数字图像处理课程中的图像分割理论来设计的。

三、实验内容（⼀）图像锐化读取lena_gray.bmp图像，（1）使⽤prewitt算⼦对图像进⾏锐化，同屏显⽰原图像和锐化后的图像，并解释结果。

（2）使⽤sobel算⼦对图像进⾏锐化，同屏显⽰原图像和锐化后的图像，并解释结果。

（3）使⽤LoG算⼦对图像进⾏锐化，同屏显⽰原图像和锐化后的图像，并解释结果。

（4）对⽐上述锐化结果，说明三个算⼦的优缺点。

程序：close allclearclc%程序如下所⽰：?J=imread('F:\lena_gray.bmp');subplot(2,3,1);imshow(J);title('（a）原始图像');subplot(2,3,2);imshow(J);title('(b)灰度图');K=imadjust(J,[40/255 1]);%调整灰度值?subplot(2,3,3)imshow(K);title('(c)调整灰度后的图');I1=edge(K,'sobel');subplot(2,3,4);imshow(I1);title('（d）Sobel算⼦');I2=edge(K,'prewitt');subplot(2,3,5);imshow(I2);title('（e）Prewitt算⼦');I4=edge(K,'log');subplot(2,3,6);imshow(I4);title('（g）Laplace算⼦');（a）原始图像(b)灰度图(c)调整灰度后的图（d）Sobel算⼦（e）Prewitt算⼦（g）Laplace算⼦实验结果分析：由实验结果可知，prewitt和sobel算⼦能提取对⽐度强的边缘，⽽LOG算⼦能提取对⽐度较弱的边缘，边缘定位精度⾼。

Canny边缘检测算法的流程介绍边缘检测的⼀般标准包括：1) 以低的错误率检测边缘，也即意味着需要尽可能准确的捕获图像中尽可能多的边缘。

2) 检测到的边缘应精确定位在真实边缘的中⼼。

3) 图像中给定的边缘应只被标记⼀次，并且在可能的情况下，图像的噪声不应产⽣假的边缘。

在⽬前常⽤的边缘检测⽅法中，Canny边缘检测算法是具有严格定义的，可以提供良好可靠检测的⽅法之⼀。

由于它具有满⾜边缘检测的三个标准和实现过程简单的优势，成为边缘检测最流⾏的算法之⼀。

Canny边缘检测算法的处理流程Canny边缘检测算法可以分为以下5个步骤：1) 使⽤⾼斯滤波器，以平滑图像，滤除噪声。

2) 计算图像中每个像素点的梯度强度和⽅向。

3) 应⽤⾮极⼤值（Non-Maximum Suppression）抑制，以消除边缘检测带来的杂散响应。

4) 应⽤双阈值（Double-Threshold）检测来确定真实的和潜在的边缘。

5) 通过抑制孤⽴的弱边缘最终完成边缘检测。

下⾯详细介绍每⼀步的实现思路。

1 ⾼斯平滑滤波为了尽可能减少噪声对边缘检测结果的影响，所以必须滤除噪声以防⽌由噪声引起的错误检测。

为了平滑图像，使⽤⾼斯滤波器与图像进⾏卷积，该步骤将平滑图像，以减少边缘检测器上明显的噪声影响。

⼤⼩为(2k+1)x(2k+1)的⾼斯滤波器核的⽣成⽅程式由下式给出：下⾯是⼀个sigma = 1.4，尺⼨为3x3的⾼斯卷积核的例⼦（需要注意归⼀化）：若图像中⼀个3x3的窗⼝为A，要滤波的像素点为e，则经过⾼斯滤波之后，像素点e的亮度值为：其中*为卷积符号，sum表⽰矩阵中所有元素相加求和。

重要的是需要理解，⾼斯卷积核⼤⼩的选择将影响Canny检测器的性能。

尺⼨越⼤，检测器对噪声的敏感度越低，但是边缘检测的定位误差也将略有增加。

⼀般5x5是⼀个⽐较不错的trade off。

2 计算梯度强度和⽅向图像中的边缘可以指向各个⽅向，因此Canny算法使⽤四个算⼦来检测图像中的⽔平、垂直和对⾓边缘。

robert算子边缘检测matlab代码罗伯特（Roberts）算子是一种边缘检测算子，用于检测图像中的边缘。

以下是一个简单的MATLAB代码示例，用于应用罗伯特算子进行边缘检测：```matlab%读取图像originalImage=imread('lena.jpg');%请替换成你的图像文件路径%将图像转换为灰度图grayImage=rgb2gray(originalImage);%罗伯特算子边缘检测robertsX=[10;0-1];robertsY=[01;-10];%使用卷积进行边缘检测edgeX=conv2(double(grayImage),robertsX,'same');edgeY=conv2(double(grayImage),robertsY,'same');%计算边缘强度edgeMagnitude=sqrt(edgeX.^2+edgeY.^2);%显示结果figure;subplot(2,2,1),imshow(originalImage),title('原始图像');subplot(2,2,2),imshow(grayImage),title('灰度图');subplot(2,2,3),imshow(edgeMagnitude,[]),title('罗伯特算子边缘检测结果');subplot(2,2,4),imshowpair(edgeX,edgeY,'montage'),title('X方向和Y方向边缘');%设置图像标题suptitle('罗伯特算子边缘检测');```请确保将`'lena.jpg'`替换为你实际使用的图像文件路径。

这个代码使用了罗伯特算子的卷积核进行水平（X方向）和垂直（Y方向）方向的边缘检测，然后计算了边缘强度，并显示了原始图像、灰度图和边缘检测结果。

一、引言1.1 选题意义在图像处理领域，边缘检测是一项十分重要的工作。

它可以帮助我们提取图像中的关键特征，用于目标识别、目标跟踪等应用中。

而亚像素边缘检测是提高边缘检测精度的一种重要手段。

本文将介绍如何利用zernike矩在C++中实现亚像素边缘检测。

二、zernike矩介绍2.1 zernike矩的定义2.2 zernike矩的性质2.3 zernike矩在图像处理中的应用三、亚像素边缘检测原理3.1 基于zernike矩的亚像素边缘检测思想3.2 亚像素边缘检测算法流程3.3 亚像素边缘检测的优势和局限性四、C++代码实现4.1 环境准备4.2 代码结构4.3 主要函数实现4.3.1 图像预处理4.3.2 zernike矩计算4.3.3 亚像素边缘检测4.4 效果展示与分析五、实验结果5.1 数据集介绍5.2 实验设置5.3 对比实验5.3.1 与传统边缘检测算法对比5.3.2 不同参数设置下的效果对比六、总结与展望6.1 主要工作总结6.2 创新点与不足之处6.3 后续工作展望七、参考文献在本文中，我们将深入探讨zernike矩在亚像素边缘检测中的作用，并结合C++代码实现演示其应用。

希望通过本文的介绍，能够帮助读者更好地理解和应用亚像素边缘检测技术。

四、C++代码实现4.1 环境准备在进行C++代码实现之前，首先需要准备好相应的开发环境。

推荐使用Visual Studio作为C++开发工具，并安装OpenCV库以方便图像处理操作。

确保环境配置正确，以便顺利进行代码编写和运行调试。

4.2 代码结构代码结构包括主文件(main.cpp)和相关的头文件(.h)以及函数实现文件(.cpp)。

在主文件中，首先进行图像的加载和预处理操作，然后调用相关函数计算zernike矩和进行亚像素边缘检测，最后进行结果展示与分析。

相关的函数实现文件包括图像预处理函数、zernike矩计算函数、亚像素边缘检测函数等。

sobel边缘检测算法matlab代码以下是 Sobel 边缘检测算法的 MATLAB 代码实现:```matlab% Sobel 边缘检测算法 MATLAB 代码% 代码版权归作者所有，仅供学习使用，不得用于商业用途 % 设置参数n = 3; % 边缘检测次数m = 5; % 图像大小d = 1; % Sobel 算子步长sigma = 2; % 平滑处理参数threshold = 20; % 阈值% 读入图像img = imread("test.png");% 设置边缘方向dir1 = [-1 -1];dir2 = [1 1];% 计算 Sobel 算子sobel = zeros(n, n);for i = 1:nfor j = 1:ndx = dir1(i);dy = dir2(j);sobel(i, j) = abs(img(i+1, j+1) - img(i-1, j-1) +img(i+1, j) - img(i-1, j) -img(i+1, j+1) - img(i-1, j-1));endend% 平滑处理img_smooth = img;img_smooth = img_smooth / sigma;% 计算边缘border = 10;img_border = img_smooth(1:border:end, 1:border:end); img_border = img_border - img_smooth;img_border = img_border * (1 - sigma^2);img_border = img_border + img_smooth;edges = zeros(border, border);for i = 1:borderfor j = 1:borderif img_border(i, j) > thresholdedges(i, j) = 255;endendend% 显示结果imshow(edges);title("Sobel 边缘检测");```以上代码实现了 Sobel 边缘检测算法，其 MATLAB 输出结果为检测到的边缘图像。

cw算法代码CW算法是一种用于图形图像处理的边缘检测算法，下面是一份C++实现的CW算法代码：```#include <iostream>#include <opencv2/opencv.hpp>using namespace std;using namespace cv;int main(int argc, char** argv){Mat src, gray_src, edge_cw;src = imread(argv[1]);// 将彩色图像转换为灰度图像cvtColor(src, gray_src, COLOR_BGR2GRAY);int height = src.rows;int width = src.cols;edge_cw = Mat::zeros(src.size(), CV_8UC1);// 定义3*3的模板int cw[3][3] = { { -1,-1,-1 },{ -1,8,-1 },{ -1,-1,-1 } }; // 计算边缘for (int i = 1; i < height - 1; i++){for (int j = 1; j < width - 1; j++){int temp = 0;for (int m = -1; m <= 1; m++){for (int n = -1; n <= 1; n++){temp += gray_src.at<uchar>(i + m, j + n)*cw[m + 1][n + 1]; }}edge_cw.at<uchar>(i, j) = saturate_cast<uchar>(temp);}}imshow('src', src);imshow('edge_cw', edge_cw);waitKey(0);return 0;}```代码中，首先通过OpenCV中的imread函数读取一张图像，然后将其转换为灰度图像。

边缘检测是计算机视觉和图像处理中的常见任务之一，用于检测图像中物体的边界或轮廓。

OpenCV（Open Source Computer Vision Library）提供了多种边缘检测算法，其中包括基于C 语言的实现。

在这里，我将介绍几种常见的OpenCV边缘检测算法的C语言实现。

### 1. Sobel算子边缘检测：Sobel算子是一种常见的边缘检测算子，它使用卷积操作对图像进行处理。

以下是使用OpenCV进行Sobel算子边缘检测的C语言示例：```c#include <opencv2/opencv.hpp>#include <opencv2/highgui/highgui_c.h>int main() {// 读取图像IplImage* image = cvLoadImage("your_image.jpg", CV_LOAD_IMAGE_GRAYSCALE);// 定义输出图像IplImage* edges = cvCreateImage(cvGetSize(image), IPL_DEPTH_8U, 1);// 使用Sobel算子进行边缘检测cvSobel(image, edges, 1, 0, 3); // 1表示对x方向求导数，0表示对y方向求导数，3表示Sobel核大小// 显示原始图像和边缘检测结果cvNamedWindow("Original Image", CV_WINDOW_AUTOSIZE);cvNamedWindow("Sobel Edges", CV_WINDOW_AUTOSIZE);cvShowImage("Original Image", image);cvShowImage("Sobel Edges", edges);cvWaitKey(0);// 释放内存cvReleaseImage(&image);cvReleaseImage(&edges);cvDestroyAllWindows();return 0;}```### 2. Canny边缘检测：Canny边缘检测是一种多阶段的边缘检测算法，包括高斯滤波、梯度计算、非极大值抑制和双阈值边缘跟踪。
