焊接工艺评定检验实施细则

焊接工艺评定规则WI03-11 1、总则1.1、适用范围本规则适用于钢制压力容器的气焊、焊条电弧焊、埋弧焊、熔化极气体保护焊、钨极气体保护焊、电渣焊、耐蚀层堆焊等的焊接工艺评定。

1.2、编制依据本规则的编制依据为JB4708-99《钢制压力容器焊接工艺评定》。

2、一般要求2.1、焊接工艺评定程序：拟定焊接工艺指导书→施焊试件→检验试件，制取试样→检验试样→提出焊接工艺评定报告→比较验证焊接工艺的正确性。

2.2、焊接工艺评定所用的设备、仪表应处于正常工作状态，钢材、焊接材料必须符合相应的标准，由厂焊接技能熟练的焊工焊接试件，焊接试件过程在厂进行。

2.3、评定对接焊缝或工艺时，采用对接焊缝试件；对接焊缝试件评定合格的焊接工艺亦适用于角焊缝；评定非受压角接焊缝工艺时，可仅采用角接焊缝试件。

（焊缝的分类方法见GB/T3375-94）。

2.4、焊接工艺因素分为重要因素、补加因素和次要因素。

各种焊接方法的重要因素、补加因素和次要因素参见JB4708-99，表1。

2.5、钢制压力容器上的以下焊缝的焊接工艺必须按本工艺评定规则评定合格。

2.5.1、受压元件之间的对接焊缝接头和要求全焊透的T形焊接接头；2.5.2、受压元件与承载的非受压元件全焊透的T形或角接焊接接头；2.5.3、受压元件的耐腐蚀堆焊层。

3、焊接工艺评定规则3.1、一般规则：3.1.1、改变焊接方法，需重新评定。

3.1.2、当变更任何一个重要因素时都需要重新评定焊接工艺。

当增加或变更任何一个补加因素时，则可按增加或变更的补加因素增焊冲击韧性试件进行试验。

当变更次要因素时不需要重新评定焊接工艺，但需重新编制焊接工艺指导书。

3.1.3、当同一条焊缝使用两种焊接方法或两种以上焊接方法（或焊接工艺）时，可按每种焊接方法（或焊接工艺）分别进行评定，亦可使用两种或两种以上焊接方法（或焊接工艺）焊接试件，进行组合评定。

组合评定合格后用于焊接试件时，可以采用其中一种或几种焊接方法（或焊接工艺），但是，要保证每一种焊接方法（或焊接工艺）所熔敷的焊缝金属厚度都在已评定的各自有效范围之内。

目录1. 目的2. 范围3. 定义4. 相关文件5. 职责6. 程序6.1焊接工艺评定项目的确定6.2 工艺评定的实施6.3 检验和试验6.4 焊接工艺评定的批准7. 记录8. 附录1. 目的根据常规岛安装合同的要求，SEPC应对现场使用的焊接程序进行工艺评定，对材料（母材和填充材料）和焊接方法进行验证，由于对“一核”中所做的工艺评定进行了转移，在岭澳CI安装上只需对新出现的材料和新工艺进行评定。

2. 范围常规岛安装中的碳钢、铬钼合金钢、不锈钢及三者之间的异种钢焊接的焊接工艺等，及常规岛中出现的新的焊接钢种和新的焊接工艺。

3. 定义无4. 相关文件BSEN288 金属材料焊接工艺及评定BS2633 碳素钢管道电弧焊焊接Ⅰ级焊缝BS2971 碳素钢管道电弧焊焊接Ⅱ级焊缝BS4677 不锈钢管道焊缝BS5500 不受明火加热的熔解焊压力容器BS2910 钢管熔化焊对接接头射线探伤BS6072 磁粉探伤BS6443 渗透探伤方法BS709 金属焊缝的破坏性试验标准5. 职责5.1 焊接工程处负责试件的准备加工及工艺评定的实施。

5.2 QC部负责编制焊接工艺评定质量计划和检查监督以及工艺评定试件验证。

5.3 NDE负责试件的无损检验工作6. 程序6.1焊接工艺评定项目的确定由焊接工程师根据工程需要确定焊接工艺评定项目（见附录A）。

根据已了解的同类型材料工艺评定的经验和有关焊接技术资料编写焊接工艺初稿（PWPS），并负责准备焊接工艺评定记录表和试验记录表（附录B）。

6.2工艺评定的实施6.2.1 焊接工艺评定项目、工作程序、质量计划待LANPC批准后，焊接工程师组织实施焊接工艺评定。

6.2.2 由QC部负责通知LANPC，到现场见证焊接试验6.2.3 QC部焊接工程师汇同LANPC有关人员检查焊接工艺评定文件6.2.4 QC部焊接工程师汇同LANPC有关人员检查试件对口、试件位置、焊接参数、预热和热处理温度等6.2.5 焊工按照焊接工艺评定初稿PWPS施焊。

目录1. 组织结构 (1)2. 焊接工艺评定原则 (1)3. 焊接工艺评定原则目的 (2)4. 焊接工艺评定项目 (3)5. 焊接工艺评定试件 (3)6. 焊接 (4)7. 焊接工艺评定试验 (7)8. 焊接工艺评定试验 (8)焊接工艺评定方案钢结构焊接工艺评定方案，是针对现场钢结构焊接施工特点，选用本工程最具特点的焊接位置进行试验。

按照GB50205-2001《钢结构施工焊接规范》、JGJ81-2002《建筑钢结构规程》规定及设计施工图的技术要求进行编制。

现场安装焊接工艺评定场地选择在施工现场。

1.组织结构由本项目技术、质量、安全、专业焊接管理人员及探伤检测、焊接技工组成，并邀求业主、监理、总包现场指导。

2.焊接工艺评定原则2.1.工艺评定的焊接人员，必须是由公司持有权威部门颁发的合格证、操作证的熟练焊工。

2.2.对接焊缝试件评定合格的焊接工艺适用于角焊缝、搭接焊缝。

2.3.在焊接工艺评定前，应根据本工程节点形式，提出相应的焊接工艺评定指导书，焊接工艺评定试件经试验合格后，出具焊接工艺评定报告。

3.焊接工艺评定目的3.1.本次焊接工艺评定，作为本工程钢结构现场焊接施工的依据。

3.2.本次焊接工艺评定，检验现场焊接施工所选用的焊材是否与工程使用钢材相匹配。

3.3.本次焊接工艺评定，评定工程选用的焊接设备的性能，是否符合现场安装焊接的使用要求及投入设备的合理数量。

3.4.评定现场焊接时所采用的焊接方法及各项焊接参数。

3.5.评定现场所投入的焊接作业焊工，所需达到的操作技能等级及焊工人数。

4.焊接工艺评定项目现场焊接工艺评定选用本钢结构现场安装工程，最具典型的两种规格、位置的焊接接点作为本次焊接工艺评定的评定项目，使用钢板与工程所用钢板相同（Q345B），焊接工艺评定试板需经各项检验和试验评定合格后，做为正式的焊接工艺评定试件板。

4.1.焊接工艺评定试件规格：选定为40mm和60mm两种规格板厚钢板。

焊接工艺评定方案1．引用标准2．项目主要焊接接头，焊接方式及焊接材料3．焊接工艺评定4．所属焊接工艺评定项目及覆盖范围5．焊缝试件外观质量和焊缝内部质量检验6．焊接工艺指导书1．引用标准：2 项目主要焊接接头，焊接方式及焊接材料编号焊接方法母材规格焊接材料适用范围焊接位置接头形式1．GMAW气保焊10mm加垫16mm加垫Q345B 平角焊平焊F2 GMAW气保焊12mm16mmQ345B 平角焊平焊F3 GMAW气保焊16mm加垫Q345B 立缝立焊V4SAW埋弧自动焊8mm Q345B 平角焊平焊F5 GMAW气保焊8mm14mm16mmQ345B 平缝平焊F2．焊接工艺评定a)焊接接工艺评定应以可靠的钢材焊接性能为依据，并在生产制作之前完成。

b)焊接工艺评定一般过程是：i.拟定焊接工艺指导书ii.施焊试件iii.无损检测、制取试样、测定焊接接头是否具有所要求的使用性能iv.提出焊接工艺评定报告对拟定的焊接工艺指导书进行评定。

c)焊接工艺评定所用设备、仪表应处于正常工作状态。

d)焊接环境，当焊接环境出现下列情况时，必须采取有效防护措施，否则禁止施焊i.风速：气体保护焊时大于2m/s，其它焊接方法大于8m/sii.相对湿度大于90%iii.雨, 冰，雪环境；iv.当低合金钢焊件低于50℃、普通碳素钢焊件温度低于0℃时，应在始焊接表面各方向大于或等于2倍钢板厚度且不小于100mm范围内预热到20℃以上，且在焊接过程中均不应低于这一温度e)焊接工艺评定所用材料评定所用材料应有合格的质量证明书f)焊接工艺评定的焊接试件由本单位和本项目的技能熟练，并具有相应合格项位的焊接人员担任。

g)焊工必须严格按焊接工艺指导书施焊。

h)无损检测人员应具备相应资格。

i)试样的性能试验单位应具有相应资质j)焊接工艺评定结果不合格时，应分析原因，制订新的评定方案，按原步骤重新评定，直至合格为止。

3．所属焊接工艺评定项目及覆盖范a)评定规则：按GB50661-2011《钢结构焊接规范》中的评定规则进行评定，在钢材和焊材选定的情况，如下述因素发生变化，需重作焊接工艺评定：i.焊接方法的改变ii.焊接位置的改变iii.衬垫的改变iv.按焊丝直径规定的焊接电流、焊接电压或焊接速度的改变分别超过评定合格值的10%，7％和10％v.坡口形状和尺寸改变详见GB50661-2011《钢结构焊接规范》b)覆盖范围4．焊缝试件外观质量和焊缝内部质量检验：a)试件的外观检验应符合下列要求i.外观检查，表面不得有裂纹、未熔合、夹渣、未填满弧坑和焊瘤等缺陷ii.焊缝外形尺寸应符合以下表述要求。

焊接工艺评定规则目次1. 总则2. 引用的标准、法规3. 焊接工艺评定的程序及要求4. 焊接工艺评定失败的处理5. 焊接工艺评定的保存6. 附录《焊接工艺评定》管理规则1. 总则1.1 根据〈蒸气锅炉安全技术监察规程〉（以下简称“蒸规”）及其附录Ⅰ的要求，本规则规定了在安装、改造、维修施工中，制作“焊接工艺评定”时所应遵守的程序和各部门、各职能人员的职责。

1.2 本规则同时规定了“焊接工艺评定”完成后的保管和应用。

1.3 “焊接工艺评定”是评定本单位是否具有焊出合格接头的能力；同时也验证施工中制定的焊接工艺是否正确。

因此，评定试件应由本单位熟练焊工焊接。

不允许借用其他单位的焊工，更不允许借用其他单位的焊接工艺评定。

1.4 “指导书”、“评定报告”、“施焊记录”填写时应字迹工整、清楚，需要修改的地方，修改人应签上时间、姓名和数量。

不许随意涂改。

2. 引用的标准、法规下列文件中的条款通过本管理规则的引用而成为本规则的条款。

凡是不注日期的引用文件，其最新版本适用于本规则。

《蒸气锅炉安全技术监察规程》JB/T 3375 《锅炉用材料入厂验收规则》JB/T 4730.1~4730.3 《承压设备无损检测》第一部分通用要求第二部分射线检测第三部分超声检测JB/T 2636 《锅炉受压元件焊接接头金相和断口检验方法》GB 228 《金属拉伸试验方法》GB /T229 《金属夏比冲击试验方法》GB 232 《金属弯曲试验方法》3. 焊接工艺评定的程序及要求3.1在编制施工方案时,应根据图纸及〈蒸规〉和附录Ⅰ的要求，首先审查已作过的“焊接工艺评定”是否能在母材和焊材的分类、母材和熔敷金属厚度、焊接方法、予热、焊后热处理等方面完全覆盖。

如不能则应重新制作“焊接工艺评定”。

3.2首先由焊接技术人员编写“焊接工艺指导书”。

指导书是评定工作的依据，应该根据本单位人员、设备的具体条件编写。

3.2.1编写指导书时,在母材的选择上,在同类钢号中应尽量选择有冲击值的母材。

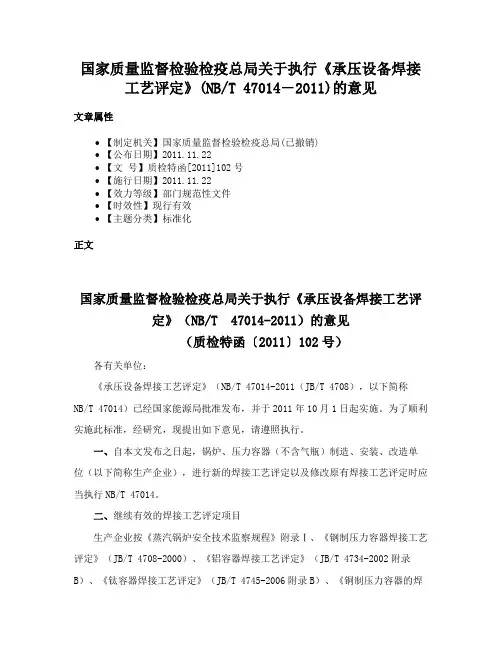

国家质量监督检验检疫总局关于执行《承压设备焊接工艺评定》(NB/T 47014―2011)的意见文章属性•【制定机关】国家质量监督检验检疫总局(已撤销)•【公布日期】2011.11.22•【文号】质检特函[2011]102号•【施行日期】2011.11.22•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化正文国家质量监督检验检疫总局关于执行《承压设备焊接工艺评定》（NB/T 47014-2011）的意见（质检特函〔2011〕102号）各有关单位：《承压设备焊接工艺评定》（NB/T 47014-2011（JB/T 4708），以下简称NB/T 47014）已经国家能源局批准发布，并于2011年10月1日起实施。

为了顺利实施此标准，经研究，现提出如下意见，请遵照执行。

一、自本文发布之日起，锅炉、压力容器（不含气瓶）制造、安装、改造单位（以下简称生产企业），进行新的焊接工艺评定以及修改原有焊接工艺评定时应当执行NB/T 47014。

二、继续有效的焊接工艺评定项目生产企业按《蒸汽锅炉安全技术监察规程》附录Ⅰ、《钢制压力容器焊接工艺评定》（JB/T 4708-2000）、《铝容器焊接工艺评定》（JB/T 4734-2002附录B）、《钛容器焊接工艺评定》（JB/T 4745-2006附录B）、《铜制压力容器的焊接工艺评定》（JB/T 4755-2006附录B）、《镍及镍合金制压力容器的焊接工艺评定》（JB/T 4756-2006附录B）、《换热管与管板接头的焊接工艺评定》（GB151-1999附录B）评定合格的焊接工艺评定项目继续有效。

三、执行NB/T 47014过程中如遇到问题，请及时向全国锅炉压力容器标准化技术委员会反馈。

二〇一一年十一月二十二日。

焊接工艺评定标准规范焊接工艺评定标准规范是对焊接工艺进行评定的一项重要标准，它对于保证焊接质量、提高焊接效率具有非常重要的意义。

本文将从焊接工艺评定的概念、内容、标准和规范等方面进行详细介绍，以期为相关从业人员提供参考和指导。

一、概念。

焊接工艺评定是指对焊接工艺进行检验和评定，以确定其是否符合设计要求、工程要求和相关标准的过程。

评定的主要内容包括焊接工艺的可行性、适用性、经济性以及安全性等方面。

二、内容。

焊接工艺评定的内容主要包括以下几个方面：1. 焊接工艺参数的确定，包括焊接电流、电压、焊接速度、焊接温度等参数的确定，以确保焊接质量和效率。

2. 焊接材料的选择，包括焊接材料的种类、规格、质量等方面的选择，以确保焊接接头的质量。

3. 焊接设备的选择，包括焊接设备的类型、规格、性能等方面的选择，以确保焊接工艺的可靠性和稳定性。

4. 焊接工艺的操作规程，包括焊接工艺的具体操作步骤、注意事项、质量控制要求等方面的规定，以确保焊接工艺的标准化和规范化。

三、标准和规范。

焊接工艺评定的标准和规范主要包括以下几个方面：1. 国家标准，包括《焊接工艺评定标准》、《焊接工艺评定规范》等国家标准，对焊接工艺评定的要求和程序进行了规定。

2. 行业标准，包括《焊接工艺评定行业标准》、《焊接工艺评定行业规范》等行业标准，对不同行业的焊接工艺评定进行了细化和规范。

3. 企业标准，包括各个企业自行制定的《焊接工艺评定企业标准》、《焊接工艺评定企业规范》等，根据企业实际情况对焊接工艺评定进行了具体规定和要求。

四、总结。

焊接工艺评定标准规范是对焊接工艺进行评定的重要依据，它直接关系到焊接质量和效率。

因此，相关从业人员在进行焊接工艺评定时，必须严格按照相关标准和规范进行操作，确保焊接工艺评定的准确性和可靠性。

同时，也需要不断学习和掌握最新的焊接技术和标准，不断提高自身的专业水平，为推动焊接行业的发展做出应有的贡献。
