管道伸缩节与固定墩

伸缩节安装规范伸缩节是一种常用的管道连接装置，具有一定的伸缩性能，能够适应管道的伸缩变形。

为了确保伸缩节的正常运行和使用寿命，需要按照一定的安装规范进行安装。

一、选择合适的伸缩节在选择伸缩节时，需要根据工程设计要求和管道的工作条件综合考虑，确定合适的伸缩节类型和规格。

应选择质量好、技术先进、性能稳定可靠的品牌产品，避免选择劣质产品。

二、进行预安装检查在安装前需要对伸缩节进行预安装检查。

检查伸缩节的外观质量、连接螺栓的紧固情况、伸缩节内部的防锈涂层等。

如有问题及时处理或更换。

三、确定安装位置根据工程设计图纸，确定伸缩节的安装位置，注意伸缩节的安装方向，确保与管道的连接方向一致。

四、进行焊接连接将伸缩节与管道进行焊接连接时，需要根据实际情况选择合适的焊接方法，保证焊接质量。

注意焊接时的温度控制，避免因温度过高造成伸缩节的变形和损坏。

五、进行调节和校正安装完成后，需要对伸缩节进行调节和校正。

通过调节伸缩节的长度、角度等参数，使其适应管道的变形和挠曲。

调整过程中要注意力度的控制，避免损坏伸缩节。

六、进行密封检查安装完成后，需要对伸缩节的密封性进行检查。

使用适当的检测方法，如密封试验等，确保伸缩节的密封性能达到要求，避免泄漏现象的发生。

七、进行防腐涂装安装完成后，需要对伸缩节进行防腐涂装，保护伸缩节的表面不受腐蚀和氧化。

选择合适的防腐涂料，涂装均匀、完整，避免涂料流淌、起皮等现象。

八、进行定期检查和维护安装完成后，需要定期对伸缩节进行检查和维护。

包括检查伸缩节的连接螺栓是否紧固、零部件的磨损情况、防锈涂层的状况等。

如有问题及时处理或更换。

以上是伸缩节安装的一般规范，具体安装方法还需要根据具体的产品规格和工程要求进行调整。

在安装过程中，应尽量遵守相关标准和规程，确保伸缩节的正常运行和使用寿命。

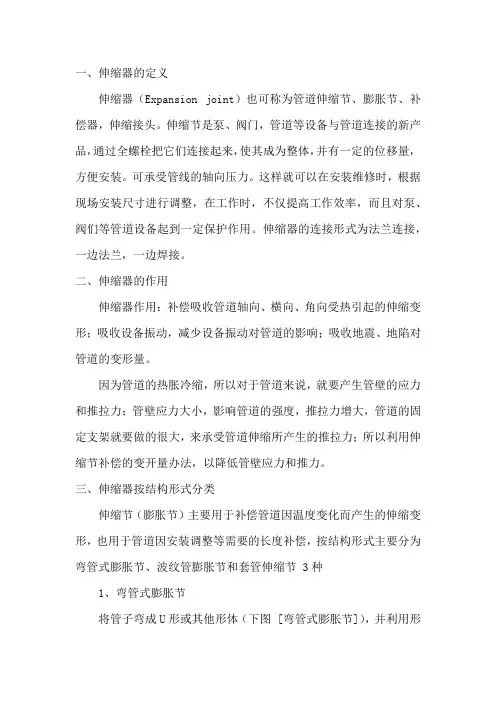

一、伸缩器的定义伸缩器（Expansion joint）也可称为管道伸缩节、膨胀节、补偿器，伸缩接头。

伸缩节是泵、阀门，管道等设备与管道连接的新产品，通过全螺栓把它们连接起来，使其成为整体，并有一定的位移量，方便安装。

可承受管线的轴向压力。

这样就可以在安装维修时，根据现场安装尺寸进行调整，在工作时，不仅提高工作效率，而且对泵、阀们等管道设备起到一定保护作用。

伸缩器的连接形式为法兰连接，一边法兰，一边焊接。

二、伸缩器的作用伸缩器作用：补偿吸收管道轴向、横向、角向受热引起的伸缩变形；吸收设备振动，减少设备振动对管道的影响；吸收地震、地陷对管道的变形量。

因为管道的热胀冷缩，所以对于管道来说，就要产生管壁的应力和推拉力；管壁应力大小，影响管道的强度，推拉力增大，管道的固定支架就要做的很大，来承受管道伸缩所产生的推拉力；所以利用伸缩节补偿的变开量办法，以降低管壁应力和推力。

三、伸缩器按结构形式分类伸缩节（膨胀节）主要用于补偿管道因温度变化而产生的伸缩变形，也用于管道因安装调整等需要的长度补偿，按结构形式主要分为弯管式膨胀节、波纹管膨胀节和套管伸缩节 3种1、弯管式膨胀节将管子弯成U形或其他形体（下图 [弯管式膨胀节]），并利用形体的弹性变形能力进行补偿的一种膨胀节。

它的优点是强度好、寿命长、可在现场制作,缺点是占用空间大、消耗钢材多和摩擦阻力大这种膨胀节广泛用于各种蒸汽管道和长管道上。

2、波纹管膨胀节用金属波纹管制成的一种膨胀节。

它能沿轴线方向伸缩，也允许少量弯曲。

下图[波纹管膨胀节]为常见的轴向式波纹管膨胀节，用在管道上进行轴向长度补偿。

为了防止超过允许的补偿量，在波纹管两端设置有保护拉杆或保护环，在与它联接的两端管道上设置导向支架。

另外还有转角式和横向式膨胀节，可用来补偿管道的转角变形和横向变形。

这类膨胀节的优点是节省空间，节约材料，便于标准化和批量生产，缺点是寿命较短。

波纹管膨胀节一般用于温度和压力不很高、长度较短的管道上。

管道伸缩节种类
管道伸缩节是连接管道的一种重要附件，用于补偿管道因温度、压力、振动等因素引起的伸缩变形。

根据不同的使用场合和需求，管道伸缩节可分为以下几种类型：
1. 单球伸缩节：适用于一般的管道连接，具有简单、经济、易于维护等特点。

2. 双球伸缩节：适用于管道转角处或管道与设备连接处，具有较大的伸缩量和吸收振动的能力。

3. 弹簧伸缩节：适用于高温、高压、腐蚀性强的介质管道中，具有良好的温度、腐蚀、振动、冲击吸收性能。

4. 波纹伸缩节：适用于大口径、高压力、高温度、高振动、高冲击的管道中，具有良好的伸缩补偿能力。

5. 金属软管伸缩节：适用于连接管道和设备间的角度变化较大的场合，具有良好的耐腐蚀性和耐高温性。

6. 软密封伸缩节：适用于无油、无腐蚀、无污染的工业场合，具有良好的密封性和防震性。

7. 隔震伸缩节：适用于地震地区或振动频繁的场合，具有良好的隔震效果。

总之，不同的管道伸缩节类型适用于不同的管道连接场合，选用合适的伸缩节可以延长管道使用寿命，降低维修成本，确保管道系统的正常运行。

- 1 -。

更换管道伸缩节施工方案1. 简介管道伸缩节是一种专门用来解决管道在使用过程中由于温度变化、震动等原因而产生的热胀冷缩问题的装置。

在管道工程中，由于管道的材质、环境温度以及管道内介质的特性等因素的影响，管道会发生热胀冷缩现象，而管道伸缩节则可以通过自身的伸缩性来吸收这些变形，从而保持管道的正常运行。

本文将介绍更换管道伸缩节的施工方案。

2. 施工准备在进行管道伸缩节更换的施工前，需要做好准备工作，包括： - 准备施工图纸和技术资料，了解原有的管道伸缩节型号、规格和安装方式等信息； - 确定更换管道伸缩节的日期和时间，合理安排施工计划； - 准备所需的施工工具和材料，例如扳手、螺栓、垫片、防护装备等； - 与相关人员进行沟通，明确施工的具体要求和注意事项。

3. 施工步骤3.1. 断流和排空在进行管道伸缩节更换前，需要首先断流和排空管道。

具体步骤如下： 1. 关闭与管道相连的阀门，将管道隔离； 2. 打开相应的放水阀门，将管道内的介质排空；3. 检查管道内是否完全排空，确保安全施工。

3.2. 拆卸原有管道伸缩节拆卸原有的管道伸缩节时，需要注意以下事项： 1. 使用合适的工具，例如扳手，拆卸固定在管道上的螺栓； 2. 注意防止伸缩节内的封口垫片损坏，避免产生泄漏；3. 将拆下的伸缩节放置在安全区域，以便后续处理。

3.3. 安装新的管道伸缩节安装新的管道伸缩节时，需要遵循以下步骤： 1. 根据管道的尺寸和要求，选择合适的新伸缩节； 2. 确保新的伸缩节与管道的连接口干净、平整，并进行必要的清理； 3. 安装新伸缩节时，注意封口垫片的位置和装配方式，避免泄漏发生； 4.使用扳手等工具，固定伸缩节与管道之间的螺栓，确保连接牢固。

3.4. 检查和测试在管道伸缩节更换完成后，需要进行检查和测试以确保施工质量： 1. 检查新伸缩节的安装情况，确保螺栓固定正确，且不出现明显缺陷； 2. 利用相关设备和工具对管道进行压力测试，确保管道的密封性和承压能力； 3. 检查管道伸缩节的伸缩性能，确保其能够正常工作。

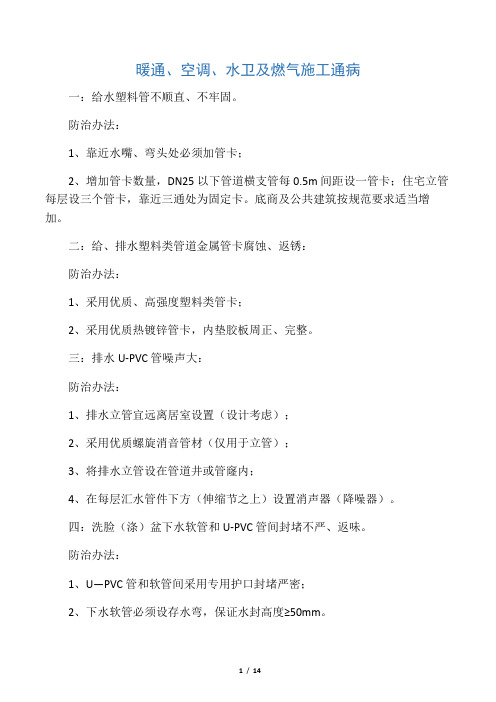

暖通、空调、水卫及燃气施工通病一：给水塑料管不顺直、不牢固。

防治办法：1、靠近水嘴、弯头处必须加管卡；2、增加管卡数量，DN25以下管道横支管每0.5m间距设一管卡；住宅立管每层设三个管卡，靠近三通处为固定卡。

底商及公共建筑按规范要求适当增加。

二：给、排水塑料类管道金属管卡腐蚀、返锈：防治办法：1、采用优质、高强度塑料类管卡；2、采用优质热镀锌管卡，内垫胶板周正、完整。

三：排水U-PVC管噪声大：防治办法：1、排水立管宜远离居室设置（设计考虑）；2、采用优质螺旋消音管材（仅用于立管）；3、将排水立管设在管道井或管窿内；4、在每层汇水管件下方（伸缩节之上）设置消声器（降噪器）。

四：洗脸（涤）盆下水软管和U-PVC管间封堵不严、返味。

防治办法：1、U—PVC管和软管间采用专用护口封堵严密；2、下水软管必须设存水弯，保证水封高度≥50mm。

五：管道穿墙、楼板套管做法不规范、不美观。

防治办法：1、穿过楼板的套管顶部高出装饰地面不低于20mm；安装在卫生间及厨房内的套管，顶部高出装饰地面不低于50mm，底部与楼板底装饰面持平；安装在墙壁内的套管其两端与饰面相平；为了便于控制，应将穿墙套管以墙厚为准做成两段，以便做装饰时任意拉伸。

2、穿过楼板的套管与管道间缝隙应用阻燃密实材料和防水油膏填实，端面光滑；穿墙套管与管道之间缝隙用阻燃密实材料填实，且端面光滑。

3、钢套管必须严格做双面防腐。

六：排水地漏高低不准，不符合规范要求；防治办法：1、施工前水暖专业和土建专业密切配合，确保地漏安装高度低于成活（装饰）地面3-5mm；2、地漏安装完毕后，土建装饰需严格配合。

确保地漏安装高度准确，地漏盖活动自如。

并保证有效水封高度不小于50mm。

七：住宅厨房洗涤盆固定不牢，返锈：防治办法：采用支架不小于40X5扁钢，斜支撑Φ10圆钢；支架外刷防锈漆和面漆各两遍。

八：埋地排水管渗漏：防治办法：1、主立管底部设置固定墩。

2、埋地排水横管管沟底面需夯实平整，无突出的尖硬物，严禁设支墩；管下铺厚度150mm砂垫层，垫层宽度不小于管外径的2.5倍；管沟回填土应采用细砂回填至管顶以上至少200mm处，压实后用细土回填至设计标高，需分层压实。

管道伸缩节安装规范
管道伸缩节是一种用于管道系统中的重要设备，其作用是在管道系统受到热胀冷缩或振动时，能够吸收管道系统的变形，防止管道变形对整个系统的损害。

为了确保管道伸缩节能够正常工作，安装时需要遵守一定的规范，下面将详细介绍管道伸缩节的安装规范。

首先，在安装管道伸缩节之前，需要根据实际情况选择合适的伸缩节型号和规格，确保其与管道系统相匹配。

同时，要根据管道系统的工作温度、压力等参数选择适当的材质和密封材料。

其次，在安装过程中，应尽量避免伸缩节的过度拉伸或压缩，以免影响其工作性能。

通常情况下，管道伸缩节的安装长度要留有一定的余量，以确保伸缩节在工作温度变化时能够正常伸缩。

然后，在管道伸缩节的安装位置，应保证其处于管道的自由伸缩位置，不受其他设备或管道的影响。

安装时要注意避免管道伸缩节与管路、设备或建筑物产生冲突，以免影响其正常工作。

另外，在安装管道伸缩节时，还要注意保证其处于正确的安装姿态。

一般情况下，管道伸缩节的法兰连接应采用同心法兰连接方式，以确保安装的密封性能。

同时，还要注意伸缩节的连接螺栓要均匀拧紧，保证连接的牢固性。

最后，在安装完成后，还需要进行一系列的验收工作。

包括对伸缩节的材质、尺寸、密封性能等进行检查，确保满足设计和
安装要求。

同时，还要对伸缩节的操作进行演练，以确保其能够正常运行。

总结起来，管道伸缩节的安装规范包括选择合适的伸缩节型号和规格，避免过度拉伸或压缩，保证其处于自由伸缩位置，保证正确的安装姿态，进行验收工作等。

只有按照规范进行安装，才能确保管道伸缩节的正常工作，延长其使用寿命。

明钢管的敷设方式、镇墩、支墩和附属设备一、钢管的敷设方式明钢管一般敷设在一系列的支墩上，底面高出地表不小于0.6m,这样使管道受力明确，管身离开地面也易于维护和检修。

在自重和水重的作用下，支墩上的管道相当于一个多跨连续梁。

在管道的转弯处设镇墩，将管道固定，不使有任何位移，相当于梁的固定端。

明钢管宜做成分段式，在两镇墩之间设伸缩节，如图13-3所示。

由于伸缩节的存在，在温度变化时，管身在轴向可以自由伸缩，由温度变化引起的轴向力仅为管壁和支墩间的摩擦力和伸缩节的摩擦力。

为了减小伸缩节的内水压力和便于安装钢管，伸缩节一般布置在管段的上端，靠近上镇墩处。

这样布置也常常有利于镇墩的稳定。

伸缩节的位置可以根据具体情况进行调整。

若直管段的长度超过150m，可在其间加设镇墩；若其坡度较缓，也可不加镇墩，而将伸缩节置于该管段的中部。

图13-3明钢管的敷设方式二、明钢管的支墩和镇墩(一)支墩支墩的作用是承受水重和管道自重在法向的分力，相当于梁的滚动支承，允许管道在轴向自由移动。

减小支墩间距可以减小管道的弯矩和剪力，但支墩数增加，故支墩的间距应通过结构分析和经济比较确定，一般在6〜12m之间。

大直径的钢管可采用较小的支墩间距。

按管身与墩座间相对位移的特征，可将支墩分成滑动式、滚动式和摆动式三种。

1.滑动式支墩滑动式支墩的特征是管道伸缩时沿支墩顶部滑动，可分为鞍式和支承环式两种.鞍式支墩如图13-4 (a)所示。

钢管直接安放在一个鞍形的混凝土支座上，鞍座的包角在120°左右。

为了减小管壁与鞍座间的摩擦力，在鞍座上常设有金属支承面，并敷以润滑剂。

鞍式支墩的优点是结构简单，造价较低，缺点是摩阻力大，支承部分管身受力不钧匀，适用于直径在1OOcm以下的管道。

支承环式滑动支墩是在支墩处的管身外围加刚性的支承环，用两点支承在支墩上，这样可改善支座处的管壁应力状态，减小滑动摩阻，并可防止滑动时摩损管壁，如图13-4(b)所示。

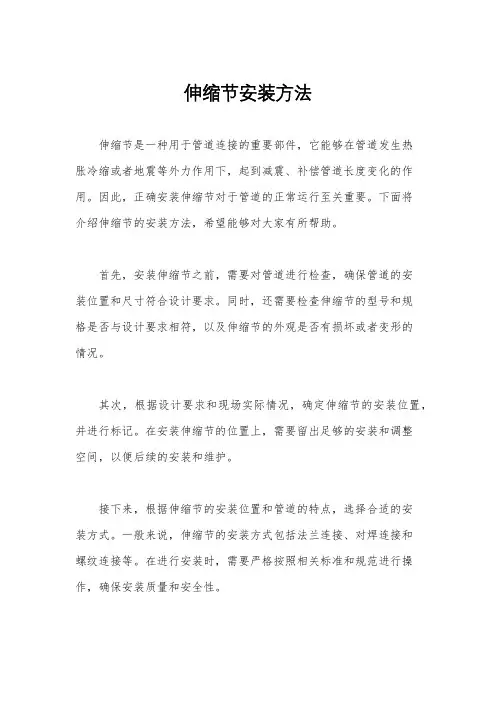

伸缩节安装方法
伸缩节是一种用于管道连接的重要部件，它能够在管道发生热
胀冷缩或者地震等外力作用下，起到减震、补偿管道长度变化的作用。

因此，正确安装伸缩节对于管道的正常运行至关重要。

下面将
介绍伸缩节的安装方法，希望能够对大家有所帮助。

首先，安装伸缩节之前，需要对管道进行检查，确保管道的安
装位置和尺寸符合设计要求。

同时，还需要检查伸缩节的型号和规
格是否与设计要求相符，以及伸缩节的外观是否有损坏或者变形的
情况。

其次，根据设计要求和现场实际情况，确定伸缩节的安装位置，并进行标记。

在安装伸缩节的位置上，需要留出足够的安装和调整
空间，以便后续的安装和维护。

接下来，根据伸缩节的安装位置和管道的特点，选择合适的安
装方式。

一般来说，伸缩节的安装方式包括法兰连接、对焊连接和
螺纹连接等。

在进行安装时，需要严格按照相关标准和规范进行操作，确保安装质量和安全性。

在安装伸缩节时，需要注意以下几点，首先，安装时要保证伸
缩节的轴线与管道轴线保持一致，避免出现偏移或者变形的情况。

其次，安装时要注意伸缩节的伸缩方向，确保伸缩节能够正常工作。

最后，安装完成后，需要对伸缩节进行检查，确保安装质量和密封性。

最后，安装完成后，需要对伸缩节进行试压和调试，确保伸缩
节的正常工作。

同时，还需要对伸缩节进行定期的检查和维护，以
确保其长期稳定运行。

总之，伸缩节的安装是一个复杂而又重要的工作，需要严格按
照相关标准和规范进行操作，确保安装质量和安全性。

希望以上内
容能够对大家有所帮助，谢谢！。

水管伸缩节安装方法水管伸缩节是一种用于连接水管的重要配件，它可以在不同的压力、温度和振动条件下进行伸缩，从而保护水管免受应力和破坏。

为了确保水管伸缩节的正常工作和使用寿命，正确的安装方法非常重要。

本文将介绍水管伸缩节的安装方法，以帮助您更好地了解和掌握它的使用技巧。

一、安装前准备在安装水管伸缩节之前，需要进行一些准备工作。

首先，应检查水管伸缩节的型号、规格和数量是否符合设计要求。

其次，应检查水管伸缩节的材料、密封性能和可靠性是否符合要求。

最后，应检查水管伸缩节的工作条件、周围环境和安装位置是否合适。

如果有不合适的地方，应及时进行调整和处理。

二、安装步骤1.清理水管应将水管的两端清理干净，去除污垢、油脂和杂物，以确保水管伸缩节的连接部分干净、平整和无异物。

2.安装法兰然后，将水管伸缩节的法兰部分与水管的法兰部分对齐，用螺栓和螺母将它们紧密连接起来。

在拧紧螺栓和螺母时，应将力分散均匀，避免局部过紧或过松。

3.连接管道接下来，将水管伸缩节与管道的连接部分进行连接。

在连接管道时，应注意选择合适的密封材料，如橡胶垫片、聚四氟乙烯垫片等，以确保连接处的密封性能。

4.固定支架安装完成后，应对水管伸缩节进行固定支架，以避免其受到外界的影响和振动。

支架的材料和结构应根据实际情况进行选择和设计。

5.检查测试应对水管伸缩节进行检查测试，以确保连接处的密封性能、伸缩性能和耐压性能都符合要求。

在测试过程中，应注意安全防护和操作规范，避免发生安全事故。

三、注意事项在安装水管伸缩节时，应注意以下几点：1.安装前应进行材料和规格的检查，确保符合设计要求；2.安装时应注意连接部分的清洁和平整，避免出现异物和凹凸不平的情况；3.安装时应注意力的分散均匀，避免局部过紧或过松；4.安装后应对水管伸缩节进行固定支架，避免其受到外界的影响和振动；5.安装完成后应进行检查测试，确保连接处的密封性能、伸缩性能和耐压性能都符合要求。

水管伸缩节的安装方法是一个细致、耐心和技术含量较高的过程。

秦皇岛华奥油库改造工程管道吹扫试压方案编制：沈艳审核：刘立国批准：王骞陕西秦天建设投资集团有限公司2015年6月9日目录一、概述及范围 (2)二、编制依据 (2)三、吹扫、试压的目的 (2)四、吹扫、试压的条件 (2)五、吹扫方案 (4)六、冲洗方案 (5)七、试压方案 (6)八、人员组成及设备配备 (10)九、风险识别与规避 (10)十、安全及文明施工措施 (11)十一、试压应急预案 (12)一、概述及范围本方案仅适用于“秦皇岛华奥油库改造工程”输油管线系统的试压、吹扫工作。

为保证工程质量、明确责任特制定本方案。

二、编制依据1.《压缩机、风机、泵安装工程施工及验收规范》GB50275-982.《埋地钢质管道环氧煤沥青防腐层技术标准》SY/T0447-19963.《建筑灭火器配置设计规范》GB50140-20054.《仪表系统接地设计规定》HG/T20512-20005.《工业金属管道工程施工及验收规范》GB50235-2000；6.《现场设备、工业管道焊接工程施工及验收规范》GB50236-2004；7.《自动化仪表工程施工及验收规范》GB 50493-20098.《火灾自动报警系统设计规范》GB 50116-2013三、吹扫、试压的目的3.1吹扫清理的目的是为了把施工中遗留在管内的杂物如：电焊渣、铁锈屑、泥沙、石块或其它易造成堵塞的东西（如工具、木头、棉纱头、螺栓、螺帽等）清除出去，防止试运转时堵塞阀门、管线，损坏设备，避免这些杂物产生的危害。

3.2试压的目的是为了检测管线以及焊缝，确保管道安装质量达到设计院施工技术要求及施工规范要求。

四、吹扫、试压的条件1.吹扫条件1.1 吹扫前根据要求把所有易卡易堵等物件拆下，将主管道与支管道间的阀门关闭并用盲板隔离。

1.2 管线吹出脏物不许进入设备，设备吹出脏物不许进入管线。

1.3 不能吹扫的阀门卸下用短节相连。

1.4在吹扫有阀门的管线时，应先拆开阀前或阀后的法兰，关闭阀门，盲上后段管线，将其前端吹扫干净然后重新安上法兰，继续下一段，以防杂物积存在阀门底部。

雨水管伸缩节安装规范
雨水管伸缩节是一种安装在雨水管道上的装置，可以起到缓冲和补偿管道因温度变化而产生的伸缩变形。

为了确保雨水管伸缩节的安装质量和使用效果，需要遵循以下几项规范：
1.选购合适的材质和规格
选择适合管道材质和规格的伸缩节。

常见的材质有不锈钢、铸铁、塑料等，规格应与管道直径相对应。

2.合理确定伸缩节的位置
安装伸缩节的位置一般选择在管道的直线段和转角处，避免安装在弯头和三通等易产生局部应力集中的部位。

3.安装前检查管道状况
在安装伸缩节之前，应检查管道是否存在裂纹、破损等缺陷，确保管道状况良好。

4.安装时注意保护伸缩节
在安装过程中，要特别注意保护伸缩节，避免出现碰撞、摩擦等情况，以免损坏伸缩节。

5.保证伸缩节的活动能力
在安装伸缩节时，要保证其正常的活动能力，不得将管道过紧、过松，以确保伸缩节的功能发挥。

6.固定伸缩节与管道连接处
将伸缩节与管道连接处进行固定，可以使用螺栓、法兰等方式，
确保安装牢固可靠。

同时还需注意不要使伸缩节承受过大的负荷。

7.进行相关检测
在安装完成后，应进行相关的检测，如压力测试等，确保伸缩节的安装质量和使用效果。

8.定期维护和检查
安装完成后，要定期对雨水管道及伸缩节进行维护和检查，包括清理、涂漆、紧固等，保持雨水管道的正常运行。

以上是关于雨水管伸缩节安装规范的一些基本要求，通过遵守这些规范，可以有效提高雨水管伸缩节的安装质量和使用效果，延长其使用寿命，减少管道维修和更换的频率。

最终达到保障雨水管道工程的稳定运行和安全使用的目的。

排水管伸缩节安装规范排水管伸缩节是一种用来抵御管道热胀冷缩变形的装置，用于减少管道系统受到的应力和振动，防止管道系统破裂和漏水。

正确的安装伸缩节可以有效地延长管道系统的使用寿命和减少维修费用。

下面是排水管伸缩节安装的一些规范和要点。

1. 安装位置选择：排水管伸缩节应安装在设备和管道的连接处，如泵、阀门和设备的排放口等。

同时，在管道的转弯处也应安装伸缩节，以消除由于管道转弯导致的应力和振动。

2. 安装间距：在安装伸缩节时，应根据管道的材质、直径和使用条件等因素来确定合适的安装间距。

一般来说，伸缩节的安装间距应符合制造商提供的安装指南，在水平和垂直方向上应保持一定的间距，以确保伸缩节的正常工作和排水效果。

3. 固定支承：在安装伸缩节时，应使用合适的固定支承装置将伸缩节与管道系统固定在一起，并使其能够自由伸缩。

固定支承应符合现行的建筑规范和标准，以确保伸缩节的稳定性和安全性。

4. 管道连接：在与管道的连接处，应使用合适的密封材料和方法来确保连接的密封性和耐久性。

对于金属管道，可以使用焊接、螺纹连接或法兰连接等方式来连接伸缩节。

对于塑料管道，可以使用热熔连接或承插连接等方式来连接伸缩节。

5. 安装检查：在完成伸缩节的安装后，应进行必要的检查和测试，以确保伸缩节的正常工作和排水效果。

检查内容包括但不限于：伸缩节的固定是否牢固，连接处是否密封，伸缩节的伸缩性能是否正常等。

同时，还应注意管道系统的倾斜度和水平度，以确保排水畅通。

6. 定期维护：安装了伸缩节的排水管道系统在使用过程中，应定期进行维护和检修，以延长伸缩节的使用寿命和保证排水效果。

维护内容包括但不限于：检查伸缩节的固定和连接是否松动，伸缩节的密封性能是否正常，是否有损伤和腐蚀等。

总之，排水管伸缩节的正确安装和维护对于保证管道系统的正常运行和排水效果非常重要。

遵循以上规范和要点，能够提高排水管道系统的安全性和可靠性，减少故障和维修次数，节约维护成本，延长使用寿命。

管道伸缩节安装方法一、前期准备在进行管道伸缩节的安装之前，需要进行一些前期准备工作，包括：检查管道系统的设计图纸和规格书，了解管道系统的压力、温度等参数；选择合适的伸缩节型号和材质；清理管道系统，确保其干净无杂物。

二、安装伸缩节1. 安装位置确定首先需要确定伸缩节的安装位置，在选择合适的位置时需要考虑以下因素：管道系统的支撑方式、管道系统的变形方向、伸缩节的长度和弹性等。

2. 安装支架根据伸缩节的长度和重量，选择合适的支架进行安装。

支架应该能够承受伸缩节自身重量和管道系统内部压力带来的负载。

3. 安装法兰将伸缩节两端与相邻管件连接，并使用法兰固定。

在连接时应注意以下事项：（1）法兰连接应符合国家标准或行业标准要求，并使用相应规格型号的螺栓进行固定；（2）法兰连接处必须严密无漏，可用涂有密封胶或橡胶垫圈等密封材料进行密封。

4. 调整伸缩节安装完成后，需要对伸缩节进行调整以适应管道系统的变形。

调整时应按照以下步骤进行：（1）将管道系统加压至正常工作压力，观察伸缩节是否正常工作；（2）如发现伸缩节存在过度拉伸或挤压等异常情况，需要对其进行调整。

5. 固定伸缩节在完成调整后，需要对伸缩节进行固定以保证其稳定性。

固定方式可采用螺栓、支架等方式。

三、验收和维护1. 验收在完成管道伸缩节安装后，需要进行验收以确保其符合设计要求和标准要求。

验收内容包括：法兰连接处是否严密无漏、管道系统是否正常工作等。

2. 维护为了保证管道伸缩节的正常运行和使用寿命，需要对其进行定期维护。

维护内容包括：清洗管道系统、检查法兰连接处的紧固情况、检查伸缩节的弹性等。

四、注意事项1. 安装前应仔细检查设计图纸和规格书，并选择合适的伸缩节型号和材质。

2. 安装时应注意支架的选择和安装，确保其能够承受伸缩节自身重量和管道系统内部压力带来的负载。

3. 安装时应注意法兰连接处的密封性，避免出现漏水等情况。

4. 安装完成后需要对伸缩节进行调整和固定，以确保其稳定性和正常工作。

管道固定墩施工工艺一、设计做法（一）设计工艺做法（二）设计结构做法二、供热直埋热力管道固定墩设计 （一）管道对固定墩和固定支架的作用1、管道对固定墩、固定支架的作用力应包括下列三个力： （1）管道热胀冷缩受到土壤约束产生的作用力； （2）内压产生的不平衡力；（3）活动端位移产生的作用力。

2、管道作用于固定墩、固定支架两侧作用力的合成应遵循下列原则： （1）合成力应是其两侧管道单侧作用力的矢量和；（2）根据两侧管段摩擦力下降造成的轴向力变化的差异，应按最不利情况进行合成；（3）两侧管段由热胀受约束引起的作用力和活动端作用力的合力相互抵消时，荷载较小方向力应乘以0.8的抵消系数；（4）当两侧管段均为锚固段时，抵消系数应取0.9； （5）两侧内压不平衡力的抵消系数应取1.0。

3、固定墩、固定支架承受的推力可按“固定墩和固定支架承受的推力计算”所列公式计算或采用计算不同摩擦力工况下两侧推力（考虑抵消系数）最大差值的方法确定。

4、当允许固定墩微量位移时，固定墩承受的推力减小值应按下列公式确定 ：（1）一端为锚固段，另一端为过渡段：A E F l T ⨯⨯⨯'∆='min 2式中：T '——固定墩承受的推力减小值（kN ）； l '∆——固定墩微量位移量（m ），可取5mm ～20mm ； min F ——单位长度最小摩擦力（N/m ）； E ——钢材的弹性模量（MPa ）； A ——工作管管壁的横截面积（m 2）。

（2）当两端均为过渡段A E F l T ⨯⨯⨯'∆='min 22 （二）固定墩结构1、固定墩应进行抗滑移和抗倾覆的稳定性验算。

（1）抗滑移验算可按下式计算： TE f f f E K K a p s ++++⨯=321≥3.1式中：K ——抗滑移系数；s K ——被动土压力折减系数，无位移取0.8～0.9；小位移取0.4～0.7； p E ——被动土压力（N ）；a E ——主动土压力（N ）；f 1、f 2、f 3 ——固定墩底面、侧面及顶面与土壤的摩擦力（N ）； T ——固定墩承受的推力（N ）。

管道伸缩节安装规范
管道伸缩节的安装规范非常重要，一方面可以确保管道系统的安全运行，另一方面也可以延长使用寿命。

以下是管道伸缩节安装的一些规范：
1. 质量检查：在进行伸缩节安装之前，应对伸缩节进行质量检查，确保产品无任何缺陷、损坏或污染。

2. 安装位置：伸缩节的安装位置应选择在管道的弯曲部位、支架位置或相邻管道连接点处。

确保伸缩节起到缓解热胀冷缩和振动的作用。

3. 安装间距：伸缩节的安装间距要符合设计规范要求，通常按照管道的直径和系统温度进行计算。

4. 安装方向：伸缩节的安装方向应与管道系统的方向保持一致，尽量减少管道系统的变形和压力损失。

5. 安装方法：伸缩节的安装应采用专业工具和方法，确保安装紧固牢固。

对于大型伸缩节，可以借助吊索或钢丝绳进行安装和定位。

6. 固定支架：在伸缩节的两侧，应安装相应的固定支架，支撑和固定伸缩节的位置。

支架的质量和安装位置也需要符合相关规范。

7. 泄漏检测：在完成伸缩节的安装后，需要进行泄漏检测，确
保伸缩节和连接部位的密封性。

8. 管道保护：在伸缩节两端应设置防护套管，以防止管道系统的机械损伤和外界腐蚀。

9. 运行监测：安装完成后，应定期进行运行监测，检查伸缩节的工作情况和安装状态，及时发现和处理问题。

10. 安全注意事项：在伸缩节的安装过程中，需要注意个人安全和施工现场的安全。

遵守相关的安全规范和操作规程，使用个人防护设备。

总之，管道伸缩节的安装规范对于管道系统的安全运行至关重要。

合理的安装位置、间距和固定支架，以及质量检查和定期监测，都能保证伸缩节的正常工作和延长使用寿命。

议管道伸缩节与固定墩有位哲学家说过：细节差之毫厘，结果谬之千里，真理和谬论往往只有一步之遥。

我们战斗在一线的员工，更要加强细节观念，将细节决定成败的理念引入实际工作中。

我们的古人就提倡"天下大事，必作于细；天下难事，必成于易"的说法。

在管道设计与施工中，伸缩节与固定墩常被忽视，但这是管道能否安全运行的重要关键所在，今对其进行探讨。

我们设计的灌溉管道，平原多用硬聚氯乙烯管（UPVC），质地硬，为刚性管；山区多用聚乙烯管道，质地软，有柔韧性。

PVC管道分为UPVC、CPVC两种。

UPVC工作温度为0～60摄氏度（灌溉常用），CPVC工作温度为0～80摄氏度（热水管）。

一、管道伸缩节PE 材质硬度软，工作温度在--20～40摄氏度。

如为埋地管道，可以通过管道的蛇形布设消除温度引起的伸缩，但因管道与管件（闸阀等）使用寿命不同，应在闸阀等部位安装伸缩节。

硬聚氯乙烯PVC管道为刚性管，除柔性接口的外，都应按《规范》规定设置伸缩节。

二、管道固定设施（一）埋地硬PVC管硬聚氯乙烯塑料(U-PVC)的线膨胀系数较大,在埋地硬聚氯乙烯管道上要按《规范》布设止推墩、支墩、镇墩（固定墩）、防滑墩等，防止管道移位。

1、止推墩：阻止压力管道上由内压或温度作用等产生的轴向力引起的管道在水平向和垂直向移动的设施。

用于弯头、三通异径管、盲板等节点，防止管道移位。

2、支墩：用于消防栓、水表、阀门、止回阀等节点，起支撑作用，防止这些管道附件因自身的重量而引起下沉。

支墩分布在二个镇墩之间，是允许管道轴向位移的。

3、镇墩（固定墩）：使用水泥混凝土把整个管道包裹起来固定作用，多用于不能回填土的地方。

如隧道内。

镇墩用来固定压力管道之用，防止位移，一般建在管道转折的位置，或直线管道过长（如超过150米）时也设镇墩。

镇墩通常为钢筋混凝土结构。

4、防滑墩：用于坡度较大的区域，一般坡度大于1：6时应该做防滑墩，防止管道下滑。

防滑墩间距表：管道坡度管材根数≥1：6，每4根管材；≥1：5，每3根管材；≥1：4，每2根管材；≥1：3，每1根管材。
