气动计算

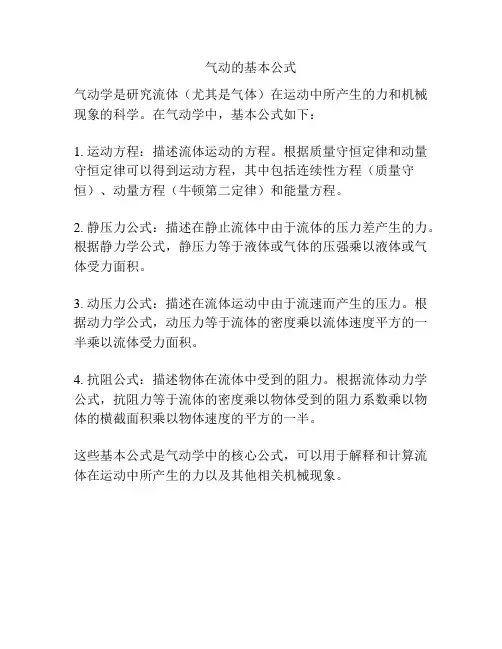

气动的基本公式
气动学是研究流体（尤其是气体）在运动中所产生的力和机械现象的科学。

在气动学中，基本公式如下：
1. 运动方程：描述流体运动的方程。

根据质量守恒定律和动量守恒定律可以得到运动方程，其中包括连续性方程（质量守恒）、动量方程（牛顿第二定律）和能量方程。

2. 静压力公式：描述在静止流体中由于流体的压力差产生的力。

根据静力学公式，静压力等于液体或气体的压强乘以液体或气体受力面积。

3. 动压力公式：描述在流体运动中由于流速而产生的压力。

根据动力学公式，动压力等于流体的密度乘以流体速度平方的一半乘以流体受力面积。

4. 抗阻公式：描述物体在流体中受到的阻力。

根据流体动力学公式，抗阻力等于流体的密度乘以物体受到的阻力系数乘以物体的横截面积乘以物体速度的平方的一半。

这些基本公式是气动学中的核心公式，可以用于解释和计算流体在运动中所产生的力以及其他相关机械现象。

飞行器气动性能的计算方法研究随着航空技术的快速发展，飞行器的气动性能计算方法也越来越成熟。

气动性能是指飞行器在空气中飞行时受到的气动力和气动力矩的大小和方向，它是整个飞行器设计和性能验证的关键。

本文将基于国内外的研究成果，综述目前常见的飞行器气动性能计算方法。

一、飞行器气动性能计算方法为了研究飞行器的气动性能，研究者们发展出了一系列计算方法，主要包括解析解法、数值解法和实验方法。

1. 解析解法解析解法是指通过数学公式推导出飞行器的气动性能，在计算过程中可以快速得到结果。

这种方法能够描述飞行器的气动力和气动力矩分布情况，对于设计初期的初步估算和量化分析非常有用。

但是，它只适用于形状简单的几何体和气动流场简单的情况。

2. 数值解法数值解法是利用数值计算技术，通过离散化求解飞行器与周围气流相互作用的流场方程，从而得到飞行器的气动力和气动力矩。

数值解法具有高精度、适用范围广等优点，但是计算量较大，需要高性能计算机进行运算。

3. 实验方法实验方法是指通过实验手段测量得到飞行器的气动性能。

这种方法可以得到准确可靠的实验数据，对于验证气动性能计算方法和分析特殊情况非常有用。

但是，实验方法受环境条件和实验设备的影响较大，成本较高。

二、气动性能计算方法应用气动性能计算方法在飞行器设计中具有十分重要的应用，主要体现在以下几个方面：1. 飞行器飞行性能预测在飞行器设计初期，通过数值解法或解析解法对飞行器气动力学进行计算，可以快速预测飞行器飞行性能，并且为设计提供参考。

2. 飞行器气动布局优化通过数值解法或实验方法，可以对飞行器进行详细的气动布局优化，从而避免在飞行器试飞阶段出现意外情况，减少试飞时间，提高设计效率和成功率。

3. 飞行器安全验证在飞行器设计完成后，通过数值解法和实验方法对其气动性能进行测试和验证，可以保证飞行器设计的合理性和安全性。

三、结论本文综述了目前常见的飞行器气动性能计算方法，包括解析解法、数值解法和实验方法。

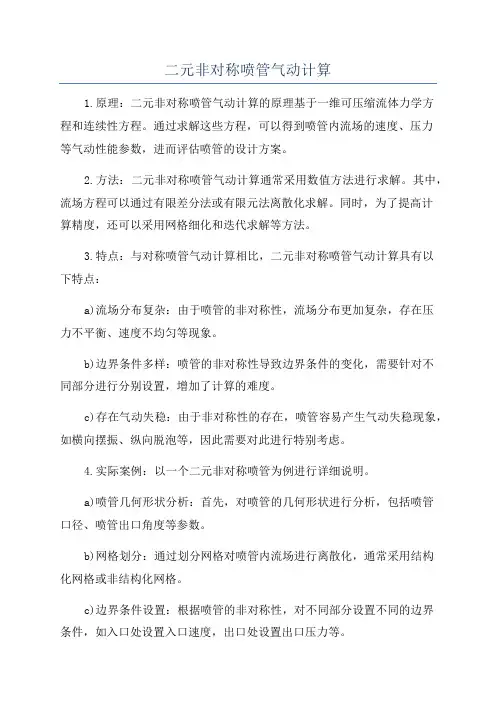

二元非对称喷管气动计算1.原理：二元非对称喷管气动计算的原理基于一维可压缩流体力学方程和连续性方程。

通过求解这些方程，可以得到喷管内流场的速度、压力等气动性能参数，进而评估喷管的设计方案。

2.方法：二元非对称喷管气动计算通常采用数值方法进行求解。

其中，流场方程可以通过有限差分法或有限元法离散化求解。

同时，为了提高计算精度，还可以采用网格细化和迭代求解等方法。

3.特点：与对称喷管气动计算相比，二元非对称喷管气动计算具有以下特点：a)流场分布复杂：由于喷管的非对称性，流场分布更加复杂，存在压力不平衡、速度不均匀等现象。

b)边界条件多样：喷管的非对称性导致边界条件的变化，需要针对不同部分进行分别设置，增加了计算的难度。

c)存在气动失稳：由于非对称性的存在，喷管容易产生气动失稳现象，如横向摆振、纵向脱泡等，因此需要对此进行特别考虑。

4.实际案例：以一个二元非对称喷管为例进行详细说明。

a)喷管几何形状分析：首先，对喷管的几何形状进行分析，包括喷管口径、喷管出口角度等参数。

b)网格划分：通过划分网格对喷管内流场进行离散化，通常采用结构化网格或非结构化网格。

c)边界条件设置：根据喷管的非对称性，对不同部分设置不同的边界条件，如入口处设置入口速度，出口处设置出口压力等。

d)数值计算：利用数值方法对流场方程进行求解，通过迭代计算得到喷管内各点的速度、压力等气动性能参数。

e)结果分析：通过对计算结果的分析，评估喷管的气动性能，包括压力分布、速度分布以及气动失稳情况等。

综上所述，二元非对称喷管气动计算是一项重要的研究工作，通过数值方法对喷管内流场进行求解，可以评估喷管的气动性能。

但由于其复杂的流场分布和边界条件变化，对计算精度和稳定性要求较高。

因此，在实际应用中，需要综合考虑多种因素，选择合适的数值方法和工具进行计算，以取得准确可靠的计算结果。

气动系统的设计计算气动系统的设计一般应包括：1）回路设计；2）元件、辅件选用；3）管道选择设计；4）系统压降验算；5）空压机选用；6）经济性与可靠性分析。

以上各项中，回路设计是一个“骨架”基础，本章着重予以说明，然后结合实例对气对系统的设计计算进行综合介绍。

1气动回路1.1气动基本回路气动基本回路是气动回路的基本组成部分，可分为：压力与力控制回路、方向控制（换向）回路、速度控制回路、位置控制回路和基本逻辑回路。

表42.6-1气动压力与力控制回路及特点说明简图说明1.压力控制回路一次压控制回路主要控制气罐，使其压力不超过规定压力。

常采用外控式溢流阀1来控制，也可用带电触点的压力表1′，代替溢流阀1来控制压缩机电动机的启、停，从而使气罐内压力保持在规定压力范围内。

采用溢流阀结构简单、工作可靠，但无功耗气量大；后者对电动机及其控制要求较高二次压控制回路二次压控制主要控制气动控制系统的气源压力，其原理是利用溢流式减压阀1以实现定压控制高低压控制回路气源供给某一压力，经二个调压阀（减压阀）分别调到要求的压力图a 利用换向阀进行高、低压切换图b 同时分别输出高低压的情况差压回路此回路适用于双作用缸单向受载荷的情况，可节省耗气量图a 为一般差压回路图b 在活塞杆回程时，排气通过溢流阀1，它与定压减压阀2相配合，控制气缸保持一定推力2.力控制回路串联气缸增力回路三段活塞缸串联。

工作行程（杆推出）时，操纵电磁换向阀使活塞杆增力推出。

复位时，右端的两位四通阀进气，把杆拉回增力倍数与串联的缸段数成正比气液增压缸增力回路利用气液压缸1，把压力较低的气压变为压力较高的液压，以提高气液缸2的输出力。

应注意活塞与缸筒间的密封，以防空气混入油中1.1.1压力与力控制回路（见表42.6-1）1.1.2换向回路（见表42.6-2）表42.6-2气动换向回路及特点说明简图说明1.单作用气缸换向回路二位三通电磁阀控制回路图a 为常断二位三通电磁阀控制回路。

气动力学计算方法研究及应用一、引言气动力学计算方法是研究空气动力学的一种重要方法，广泛应用于飞行器设计、气动设计和气动弹性分析等领域。

本文介绍了气动力学计算方法的基本概念及其应用。

二、气动力学的基本概念1.气动力学的定义气动力学是研究空气的运动和压力的科学，研究对象包括空气流动、气体反应力和空气中产生的力和热。

2.气动力学中的基本参量气动力学中的基本参量包括密度、速度、压力、温度和粘性等。

这些参量可以用来描述流体的运动。

3.流动分类气体在运动中可以产生静止气体和动态气体。

根据运动方式的不同，流动可以分为层流和湍流两种。

4.气动力学计算方法气动力学计算方法包括计算流体力学、势流分析、失速控制和气动模型等。

这些方法可以预测空气流动的特性及其对物体的影响。

三、气动力学计算方法的应用1.飞行器设计气动力学计算方法在飞行器设计中扮演着重要角色。

通过分析气动力学参数，可以确定飞机是否具备稳定性和操纵性。

飞行器设计需要考虑气动力学在加速、升降、转弯和滑翔等方面的影响。

2.气动设计气动设计是指将气动力学的理论应用于机械设计。

气动设计的主要目的是提高机器的效率和性能。

例如，在汽车的外形设计中，デ提高车身流线型和减小气动阻力的设计思想可以提高汽车的燃油经济性。

3.气动弹性分析气动弹性分析是指结合气动力学和结构力学的分析方法，研究结构在气流中的动态响应。

例如，在航空领域，需要对飞机的结构进行气动弹性分析，以确保飞行安全。

四、气动力学计算方法的优缺点1.优点气动力学计算方法可以通过计算流体力学、势流分析等方法，对空气流动的特性进行准确预测。

这种方法系统性和科学性强，不受外部干扰和随机因素影响。

2.缺点气动力学计算方法需要大量的数据和精细的模型来预测空气流动的特性。

模型和实际情况之间的差异会使预测结果产生误差。

五、结论随着计算机技术的不断发展，气动力学计算方法在各个领域中的应用越来越广泛，尤其在航空和汽车领域中，气动力学计算方法已经成为至关重要的一部分。

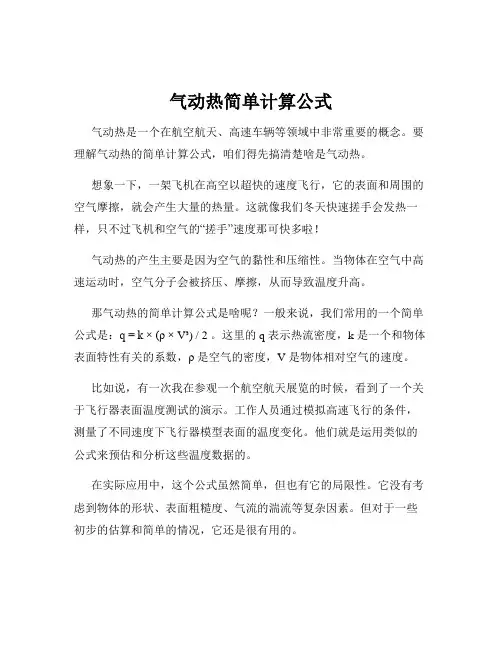

气动热简单计算公式气动热是一个在航空航天、高速车辆等领域中非常重要的概念。

要理解气动热的简单计算公式，咱们得先搞清楚啥是气动热。

想象一下，一架飞机在高空以超快的速度飞行，它的表面和周围的空气摩擦，就会产生大量的热量。

这就像我们冬天快速搓手会发热一样，只不过飞机和空气的“搓手”速度那可快多啦！气动热的产生主要是因为空气的黏性和压缩性。

当物体在空气中高速运动时，空气分子会被挤压、摩擦，从而导致温度升高。

那气动热的简单计算公式是啥呢？一般来说，我们常用的一个简单公式是：q = k × (ρ × V³) / 2 。

这里的 q 表示热流密度，k 是一个和物体表面特性有关的系数，ρ 是空气的密度，V 是物体相对空气的速度。

比如说，有一次我在参观一个航空航天展览的时候，看到了一个关于飞行器表面温度测试的演示。

工作人员通过模拟高速飞行的条件，测量了不同速度下飞行器模型表面的温度变化。

他们就是运用类似的公式来预估和分析这些温度数据的。

在实际应用中，这个公式虽然简单，但也有它的局限性。

它没有考虑到物体的形状、表面粗糙度、气流的湍流等复杂因素。

但对于一些初步的估算和简单的情况，它还是很有用的。

再举个例子，假设我们有一个小型火箭模型，它在空气中的飞行速度是 500 米每秒，空气的密度是 1.2 千克每立方米，系数 k 假设为0.005。

那通过这个公式算一下，热流密度 q 就等于 0.005 × (1.2 × 500³) / 2 ，算出来的结果就是热流密度的值啦。

总之，气动热的简单计算公式为我们提供了一个初步了解和估算气动热现象的工具。

但要更精确地研究和解决实际问题，还需要结合更复杂的理论和实验方法。

希望通过我这一番不太专业但还算通俗易懂的讲解，能让您对气动热的简单计算公式有个初步的认识和理解。

要是您以后在相关领域工作或者学习，可别忘了继续深入研究哦！。

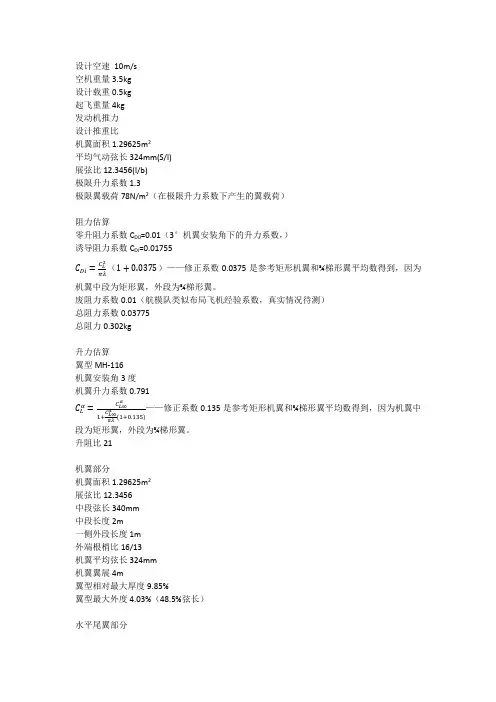

设计空速 10m/s空机重量3.5kg设计载重0.5kg起飞重量4kg发动机推力设计推重比机翼面积1.29625m 2平均气动弦长324mm(S/l)展弦比12.3456(l/b)极限升力系数1.3极限翼载荷78N/m 2（在极限升力系数下产生的翼载荷）阻力估算零升阻力系数C D0=0.01（3°机翼安装角下的升力系数，） 诱导阻力系数C Di =0.01755C Di =C L2πλ（1+0.0375）——修正系数0.0375是参考矩形机翼和¾梯形翼平均数得到，因为机翼中段为矩形翼，外段为¾梯形翼。

废阻力系数0.01（航模队类似布局飞机经验系数，真实情况待测） 总阻力系数0.03775总阻力0.302kg升力估算翼型MH-116机翼安装角3度机翼升力系数0.791C L α=C L∞α1+C L∞α(1+0.135)——修正系数0.135是参考矩形机翼和¾梯形翼平均数得到，因为机翼中段为矩形翼，外段为¾梯形翼。

升阻比21机翼部分机翼面积1.29625m 2展弦比12.3456中段弦长340mm中段长度2m一侧外段长度1m外端根梢比16/13机翼平均弦长324mm机翼翼展4m翼型相对最大厚度9.85%翼型最大外度4.03%（48.5%弦长）水平尾翼部分平尾面积比0.111平尾面积0.144m2展弦比10展长1.2m平均气动弦长120mm根梢比1平尾力臂1.2m平尾容量0.411(总设书46页)前缘后掠0度垂直尾翼部分垂尾面积比0.022垂尾面积0.029m2展弦比1.38根梢比17/12垂尾力臂1.2m垂尾容量0.0067（总设书49页）机身部分机身长度1.25m机身宽度75mm机舱高度75mm太阳能板铺设机翼铺板面积1.16m2尾翼铺板面积0.094m2总铺板面积1.25m2发电功率230w若采用平直翼270w。

煤气鼓风机气动性能计算一、风机参数：进口流量：Q = 2200 m ³/min（当地大气）压进口压力：P j = 92.6 kPa （9442 mmH 2O ）出口压力：∆P = 26 kPa (2650 mmH 2O) (大气)气体密度：γj = 0.826 kg/ m ³ 进气温度：t = 65 ℃ (常温)气体常数：R = 287 J/kg.K （29.27kg.m/kg.K ） 绝热指数：K = 1.4二、气动计算：压比：ε=jj P P P ∆+=944226509442+=1.296（σ=1-K K·ηροι=14.14.1-× 0.8 = 2.8） 温升：∆t = T j (εσ1− 1) = 338×(1.28 8.21−1) =31 ℃多变能量头：H db = σ·R ·∆t = 2.8×29.27×31=2541 kg m/kg 取计算系数：X = 0.053 X ·U 22 = H db 叶轮周速：U 2 =XH db =053.02541= 219 m/sec 叶轮直径：D 2 =nU ⋅⋅π260 =296014.321960⨯⨯= 1.414 m 选取：β2A = 50° Z=28 片 δ=8 mmϕ2r =22U C r = 0.285 (可选范围0.26~0.32)K z = 1−z πsin β2A = 1−28π× sin50 = 0.914 ψ2u = Kz −ϕ2r · ctg β2A = 0.914−0.285× ctg50 = 0.675选取：1+βn +βrp = 1.072流动效率：ηh = (1+βn +βrp )·ηροι= 1.072×0.8 = 0.8576能量头（计算）系数：X ' =ghu ηψ⋅2=81.98576.0675.0⨯=0.059选取： i= 1 (级) n = 2960 r/min 叶轮周速：U 2' =iX H ⋅ροι=059.02541=208 m/sec 叶轮直径：D 2' = nU ⋅⋅π1260 = 296020860⨯⨯π = 1.343 m综合以上计算结果确定：D 2= 1.45 m U 2=60296045.1⨯⨯π=225 m/sec同时设定流道几何尺寸：D ο=0.86 m d = 0.20 m D 1= 0.86 m (290.082.0+=0.86) b 1=0.215 m β1A =30° 叶轮进口面积：F ο=4π(D ο2−d 2) = 4π(0.862−0.202) = 0.549 m 2τ1=1−AD z 11sin βπδ⋅⋅⋅⋅=1−︒⨯⨯⨯30sin 86.0008.014π= 0.91F 1=π·D 1·b 1τ1=π×0.86×0.215×0.91 = 0.528 m 2设：b 2= 0.16 m b 2/D 2 = 45.116.0= 1.1 (可选范围b 2/D 2=0.02~0.07)τ2= 1−AD z 22sin βπδ⋅⋅⋅⋅ = 1−︒⨯⨯⨯50sin 45.1008.028π = 0.93F 2=π· D 2 · b 2 ·τ2= π×1.45×0.16×0.93 = 0.677 m 2 叶片倾角：θ= tg -1(1221)(2D D b b --) = tg -1(86.045.1)16.0215.0(2--⨯) = 10.56°叶片曲率半径：R ο=)cos cos (21222122A A Ri R R R ββ-⋅-=）︒⋅-︒⨯-30cos 43050cos 725(243072522=1820 mm叶片中心圆半径：R k =A R R R R 22222cos 2βοο⋅⋅-+=︒⨯⨯⨯-+50cos 72518202725182022 = 1463 mm三、逐级计算：设：K vo =0.990C o =ovo j F K Q ⋅=549.099.07.36⨯= 67.5 m/sec∆t o =122--K KgRC o =14.127.2981.925.672-⨯⨯⨯-=−2.27 °CK vo = (1+jT t ο∆)-1= (1−33827.2)2.8-1= 0.990 设：K v1 = 0.987 C 1r = C 1 =11v j K F Q ⋅=987.0528.07.36⨯= 70.4 m/sec∆t 1=1221--K KgRC r =14.14.127.2981.924.702-⨯⨯⨯= − 2.47℃K v1= (1+jT t 1∆)-1= (1−33847.2)2.8-1= 0.987 U 1=601nD ⋅⋅π=60296086.0⨯⨯π = 133 m/secβ1= tg -111U C = tg -11334.70= 28°冲角： i=β1A −β1 = 30−28°= 2° (i=+2~ −4) 单级能量头：h ροι= X·U 22 = 0.059×2252 = 2987 kg·m 大于所需能量头H db = 2541 kg·mα2= tg -1ur22ϕϕ= tg -1675.0285.0= 22.9° 设：K v2 = 1.16 C 2r =22F K Q v j ⋅=677.016.17.36⨯= 46.7 m/secC 2=22sin αr C =9.22sin 7.46= 120 m/sec ∆t 2=11-K K R(ηροιροιh −g C 222)=5.327.291⨯(8.02987−81.921202⨯) = 29.3°K v2= (1+jT t 2∆)-1= (1+3383.29)2.8-1=1.161 （取1.16） γ2 =γj ·K v2 = 0.826×1.16= 0.958 kg/ m 3ε2 = (1+jT 2ι∆)= (1+3383.29)2.8 = 1.262P 2 = P j ·ε2= 92.6×1.262 = 116.86 kPa ∆P 2= P 2-P j = 116.86−92.6 = 24.26kPa机壳出口尺寸：F c = 0.67×1.04 = 0.6968 m 2 设：K vc = 1.197 C c =vcc j K F Q ⋅=197.16968.07.36⨯= 44 m/sec∆t c =11-K K R(ηροιροιh −g C c22)=5.327.291⨯(8.02987−81.92442⨯) = 35.48 ℃K vc = (1+jcT t ∆)-1= (1+33848.35)2.8-1= 1.197 T c = T j +∆t c = 338+35.48 = 373.48°K （47.8℃） γc = γj ·K vc = 0.826×1.197 = 0.989 kg/ m 3 εc = (1+jc T ι∆)= (1+33848.35)2.8= 1.322P c = P j ·εc = 92.6×1.322 = 122.4 kPa ∆P c = P c −P j = 122.4 −92.6 =29.8 kPa轴功率计算:重量流量： G=γj ·Q j = 0.826×36.7 = 30.3 kg/secN= g G ·10222U×r 2ϕ× (1+βn +βrp )= 81.93.30×1022252× 0.675 × 1.072 = 1110 kW (选用1600 kW 电机)四、结论：选择叶轮几何尺寸：D 2=1450 mm b 2=160 mm D 1=860⎩⎨⎧mmmm900820 b 1 = 215 mm θ= 10.5° 叶片厚度：δ= 8 mmR o =1820 mm R k = 1463 mm Z=28片 ⎩⎨⎧片短片长1414短叶片D 1'= 1000 mm机壳出口宽度：B = 670 mm 长度：H = 1040 mm机壳出口面积：F C = 0.67X1.04 = 0.6968 m 2 出口气流速度：C c =vcc j K F Q ⋅=197.16968.07.36⨯= 44 m/sec进气箱进口面积： F j =0.5X1.8=0.9 m 2 进口气流速度： C j =jj F Q =9.07.36= 40.8 m/sec五、扭距：M n = 9549×nN z = 9549×29601110= 3580 N·m或：M n = 974×nN z =974×29601110= 365 kg·m转子组飞轮力矩： GD 2 = 700 kg-m 2六、噪声计算：本机产生的A声级：L A= 25+10tgQ·∆H2= 25+10tg2200×26502 = 127 dB(A) 式中：Q—风量，m3/min ∆H—全压，mmH2OL A—A声级，dB(A)～完～。

气动力学计算方法研究气动力学是一门研究飞行器在气流中的运动与力学的学科，是航空工业和航天工业中不可缺少的重要学科。

而气动力学计算方法则是在气动力学研究中所使用的计算手段，是完成气动力学分析和设计的重要工具。

目前，气动力学计算方法的研究已经取得了长足的进步，涵盖了从常见的流体力学方程到数值计算方法等方面。

本文将简要介绍一些常见的气动力学计算方法，并探讨它们在气动力学研究中的应用。

1. 流体力学基本方程流体力学基本方程是研究气动力学的重要基础，它包括守恒方程、连续方程、动量方程和能量方程等基本方程。

在气动力学研究中，以Navier-Stokes方程为代表的守恒方程是最主要的基本方程之一，它描述了气体在空气中的流动与变形过程，是气动力学计算方法的重要理论基础。

2. 数值计算方法数值计算方法是现代气动力学研究中最常用的计算方法之一。

它是通过将连续的物理问题离散化为有限个数值计算问题，然后利用计算机对问题进行求解得到答案的一种计算方法。

在气动力学研究中，最常见的数值计算方法包括有限元法、有限体积法、边界元法、拉格朗日法等。

而其中，有限元法是最为常见的数值计算方法之一，它可以解决复杂的气动力学问题，例如工程结构的强度分析、气体流动的模拟和气动弹性的分析等。

3. 冲击波反演技术冲击波反演技术是一种在气体流动中使用的计算方法。

它通过将求解流动问题转化为计算“反推”过程的问题，从而得到了一种计算气流特性的方法。

冲击波反演技术在不同的气动力学领域中得到了广泛应用，例如在飞行器外形设计中，可以通过该方法来计算最适合的气动外形；在燃气轮机中，该方法可以用来优化燃气轮机内部结构的设计等。

4. 小波变换方法小波变换方法是一种数学处理方法，它可以将信号进行时间-频率分析，适用于处理具有局部结构的信号。

在气动力学研究中，小波变换方法可以用于处理流场压力数据、振动数据等。

同时，该方法也可以用于分析气动噪声、气动弹性等问题。

在气动力学的研究和实际应用中，气动力学计算方法的研究和应用已经成为不可分割的部分。

气动载荷计算公式气动载荷是指物体在气流中所受到的力和压力等作用。

在航空航天、汽车工程、建筑设计等众多领域，准确计算气动载荷至关重要。

咱们先来说说气动载荷计算公式的那些事儿。

简单来讲，气动载荷的计算涉及到很多复杂的参数和变量。

比如说空气的密度、流速、物体的形状、表面粗糙度等等，这些都会影响最终的计算结果。

就拿飞机来说吧，飞机在飞行的时候，机翼承受的气动载荷那可大了去了。

那这气动载荷咋算呢？一般会用到伯努利方程，这方程就像是个神奇的魔法棒，能帮助咱们找到气流速度和压力之间的关系。

我记得有一次参加一个航空模型比赛，当时我负责设计一个小型的飞行器。

为了能让它飞得又稳又好，我可是在气动载荷计算上下了大功夫。

我拿着尺子，仔细测量模型的各个尺寸，然后对照着教材里的公式，一点点地算。

那时候，我满脑子都是各种数字和符号，眼睛都快看花了。

算着算着，我发现一个问题，就是我之前忽略了模型表面的粗糙度。

这可不得了，粗糙度会让气流在表面的流动变得不稳定，从而影响气动载荷的计算。

于是我赶紧重新调整计算，把这个因素加进去。

经过一番努力，终于算出了大概的气动载荷。

然后根据这个结果，我对模型的机翼形状和结构进行了优化。

在比赛的时候，我的小飞行器飞得特别稳，速度也不错，那一刻，我心里那个美呀！再来说说汽车工程里的气动载荷。

汽车在高速行驶时，受到的风阻就是一种气动载荷。

这风阻不仅影响汽车的速度和油耗，还关系到行驶的稳定性。

计算汽车的气动载荷，需要考虑车身的流线型设计、车轮的形状等等。

在建筑设计中，高楼大厦也会受到风的作用，产生气动载荷。

特别是在一些风大的地区，要是不把这气动载荷算准确了，大楼可能就会在大风中摇晃，那可太危险啦。

总之，气动载荷计算公式虽然复杂，但只要我们认真研究，仔细分析各种因素，就能算出比较准确的结果，为各种工程设计提供有力的支持。

不管是让飞机飞得更高，汽车跑得更快，还是让大楼站得更稳，都离不开对气动载荷的准确计算。

所以呀，小伙伴们，可别小瞧了这气动载荷计算公式，它可是藏着大大的学问呢！。

气动下降速度计算公式在航空航天领域，气动下降速度是飞行器在下降过程中受到空气阻力的影响而产生的速度。

对于飞行器的设计和飞行控制来说，准确计算气动下降速度是非常重要的。

本文将介绍气动下降速度的计算公式及其相关知识。

首先，我们需要了解气动下降速度的定义。

气动下降速度是指飞行器在下降过程中由于空气阻力产生的速度。

在下降过程中，飞行器受到空气阻力的作用，从而减速下降。

气动下降速度的大小取决于飞行器的重量、空气密度、机翼面积、机翼形状等因素。

气动下降速度的计算公式如下：\[ V = \sqrt{\frac{2W}{\rho S C_L}} \]其中，V表示气动下降速度，W表示飞行器的重量，ρ表示空气密度，S表示机翼面积，CL表示升力系数。

从上述公式可以看出，气动下降速度与飞行器的重量成正比，与空气密度和机翼面积成反比，与升力系数的平方根成反比。

这也说明了在设计飞行器时，要尽量减小气动下降速度，可以通过减小飞行器的重量、增大机翼面积、提高升力系数等方法来实现。

在实际应用中，气动下降速度的计算需要考虑飞行器的实际情况和飞行环境。

例如，空气密度随着海拔高度的增加而减小，飞行器在高海拔地区下降时，气动下降速度会相应增加；飞行器的机翼形状、机身形状等也会对气动下降速度产生影响。

除了气动下降速度的计算公式，还有一些其他与气动下降速度相关的知识需要了解。

例如，气动下降速度与飞行器的失速速度有一定的关系，失速速度是指飞行器在下降过程中由于升力不足而失去升力支撑而发生失速的速度。

在设计飞行器时，需要考虑气动下降速度和失速速度的关系，以确保飞行器在下降过程中能够保持稳定的飞行状态。

总之，气动下降速度是飞行器在下降过程中受到空气阻力的影响而产生的速度，对于飞行器的设计和飞行控制来说非常重要。

通过气动下降速度的计算公式，可以更好地理解气动下降速度的影响因素，并在设计飞行器时进行优化。

希望本文能够对读者有所帮助，谢谢阅读。

平均气动弦长
平均气动弦长的计算公式为：b=S/L。

式中：b是平均气动弦长；S是面积；L是翼展。

平均气动弦长，亦称平均空气动力弦。

确定机翼气动中心位置和计算纵向力矩系数的基准翼弦一个假想的矩形翼的翼弦，该矩形翼的面积、空气动力和力矩特性，都与原机翼相同。

在一条弧线上，连接弧线两个端点的一条直线就定义为这条弧线的弦。

弦线的长度就是弦长。

对于飞机的机翼，剖面一般是上弯下平的流线形状。

在这个形状中能够做出一条中弧线，由于这只是一个剖面上机翼的弦长，在展向弦长并不相同，这会为计算带来困难。

因此在气体动力意义上应当获得一个平均的弦长很必要，几何直观意义是指从机翼前缘到机翼后缘的平均长度。

普通的获得方法是使用机翼的面积除以翼展。

气动阻力系数气动阻力系数是指物体在空气中运动时所受到的阻力的大小，其大小与物体的形状、速度、表面粗糙度以及运动状态有关。

气动阻力系数一般用Cd表示，其计算公式为：Cd = Fd / (1/2ρv^2A)其中，Fd表示物体所受到的阻力大小，ρ表示空气密度，v表示物体的速度，A表示物体所受到阻力的面积。

气动阻力系数的大小与物体的形状密切相关，类似的形状通常具有相似的气动阻力系数。

例如，平板、球体、圆柱体等形状的气动阻力系数大约在0.1～1.0之间；而翼形截面的气动阻力系数则通常低于0.1。

由于不同形状的物体面积不同，因此在计算气动阻力系数时，通常选择单位面积上的阻力作为计算对象，即Fd/A。

在此情况下，上述公式可改写为：其中，S表示物体的参考面积，是指物体的正平面积或最大横截面积，具体选择哪一个参考面积要根据具体情况而定。

例如，对于球体而言，其参考面积为球体的横截面积，而对于圆柱体而言，其参考面积则为圆柱体的侧面积。

在工程设计和制造过程中，计算物体的气动阻力系数是一个非常重要的问题。

通过对物体形状、运动状态等进行分析，可以得出物体所受到的气动阻力大小，从而进行性能优化或结构设计等。

例如，在飞行器设计中，设计师需要控制气动阻力系数的大小，以降低燃料消耗和减小飞机机体的重量；而在汽车设计中，设计师则需要控制气动阻力系数的大小，以提高汽车的行驶速度和降低油耗等。

值得注意的是，在计算气动阻力系数时，需要考虑多种因素，并对所得结果进行修正。

例如，在高速情况下，空气的粘性和湍流效应会导致气动阻力系数增大，此时需要对结果进行修正；而对于非定常运动情况下的物体，如旋转、摆动等，需要进行更为复杂的分析。

因此，计算物体的气动阻力系数是一个极具挑战性的课题，需要结合多种理论和实验手段进行研究。
