几相才够 分析H61H67主板的供电需求
- 格式:doc
- 大小:313.00 KB
- 文档页数:4

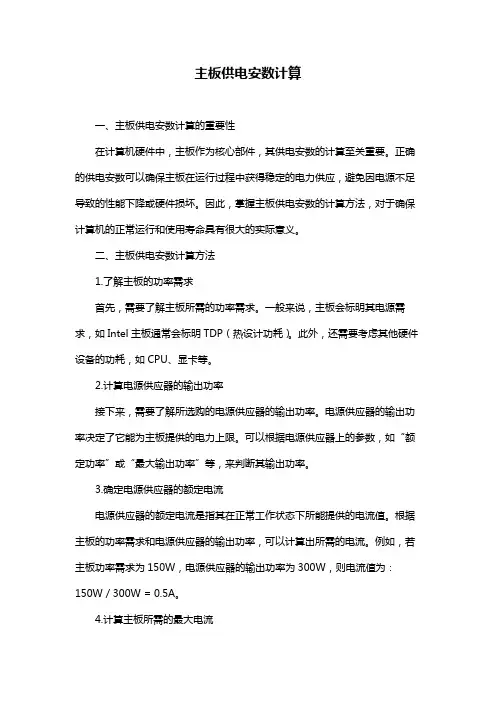

主板供电安数计算一、主板供电安数计算的重要性在计算机硬件中,主板作为核心部件,其供电安数的计算至关重要。
正确的供电安数可以确保主板在运行过程中获得稳定的电力供应,避免因电源不足导致的性能下降或硬件损坏。
因此,掌握主板供电安数的计算方法,对于确保计算机的正常运行和使用寿命具有很大的实际意义。
二、主板供电安数计算方法1.了解主板的功率需求首先,需要了解主板所需的功率需求。
一般来说,主板会标明其电源需求,如Intel主板通常会标明TDP(热设计功耗)。
此外,还需要考虑其他硬件设备的功耗,如CPU、显卡等。
2.计算电源供应器的输出功率接下来,需要了解所选购的电源供应器的输出功率。
电源供应器的输出功率决定了它能为主板提供的电力上限。
可以根据电源供应器上的参数,如“额定功率”或“最大输出功率”等,来判断其输出功率。
3.确定电源供应器的额定电流电源供应器的额定电流是指其在正常工作状态下所能提供的电流值。
根据主板的功率需求和电源供应器的输出功率,可以计算出所需的电流。
例如,若主板功率需求为150W,电源供应器的输出功率为300W,则电流值为:150W / 300W = 0.5A。
4.计算主板所需的最大电流主板所需的最大电流通常在其技术规格中会有说明。
需要注意的是,这里的最大电流是指主板在满载状态下所需的电流。
可以根据主板的电源接口和电源供应器的接口来确定最大电流。
5.选择合适的电源供应器根据上述计算结果,选择合适的电源供应器。
一般来说,选择功率大于等于主板所需功率的电源供应器,以及额定电流大于等于主板所需最大电流的电源供应器。
此外,还需考虑电源供应器的品牌、稳定性、散热性能等因素。
三、注意事项1.考虑电源供应器的稳定性和品牌:稳定性是选择电源供应器的重要指标,一个优质的电源供应器可以确保硬件设备的正常运行和使用寿命。
此外,选择知名品牌的电源供应器,可以降低因产品质量问题导致的故障风险。
2.匹配主板和电源供应器的接口规格:在选购电源供应器时,需注意其与主板的接口规格是否匹配,以确保电源供应器能够正常工作。

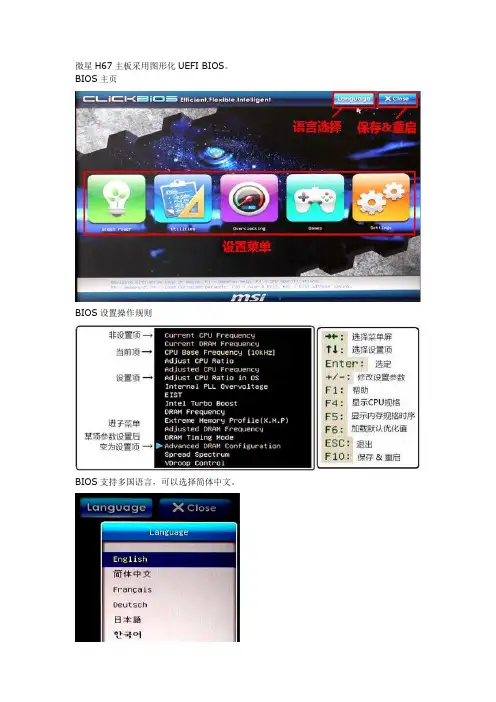

微星H67主板采用图形化UEFI BIOS。
BIOS主页BIOS设置操作规则BIOS支持多国语言,可以选择简体中文。
本详解采用英文底本。
一、节能设置(Green Power)1-1、EUP 2013(欧洲节能标准)EUP2013是欧盟新的节能标准,要求电脑在待机状态时,功耗降低到欧盟的要求。
开启EUP2013可能导致开机加电时间略微延迟。
设置项:开启/关闭,默认是开启。
1-2、CPU Phase Control(CPU供电项管理)CPU供电一般是多相的脉宽调制(PWM)方式,当CPU空闲时不需要大电流,可以关闭多余的供电相,降低供电电路的自身耗电。
CPU供电相管理有三项设置,APS模式/Intel SVID模式/关闭,默认是Intel SVID模式。
APS模式(Active Phase Switching)也叫主动相变换模式,是微星的动态相位切换功能,其原理是依据CPU的负载调控PWM供电的相数。
Intel SVID模式(Serial Voltage Identification)是英特尔VRD12供电规格采用的串行电压识别。
英特尔的EIST就是依据SVID总线侦测CPU电压。
依据CPU电压来调控PWM供电的相数。
关闭:关闭CPU供电相切换功能。
1-3、Motherboard LED Control(主板LED管理)主板上LED指示灯管理,设置项:Auto/Off,默认Auto。
如果想节点电,可以关闭(Off)LED指示灯。
1-4、C1E Support(C1E支持)开启或关闭C1E。
C1E的全称是C1E enhanced halt stat,由操作系统HLT命令触发,通过调节倍频降低处理器的主频,同时还可以降低电压。
设置项:开启/关闭,默认关闭。
1-5、Intel C-State(英特尔C状态)开启或关闭C-State。
C-State是ACPI定义的处理器的电源状态。
处理器电源状态被设计为C0,C1,C2,。

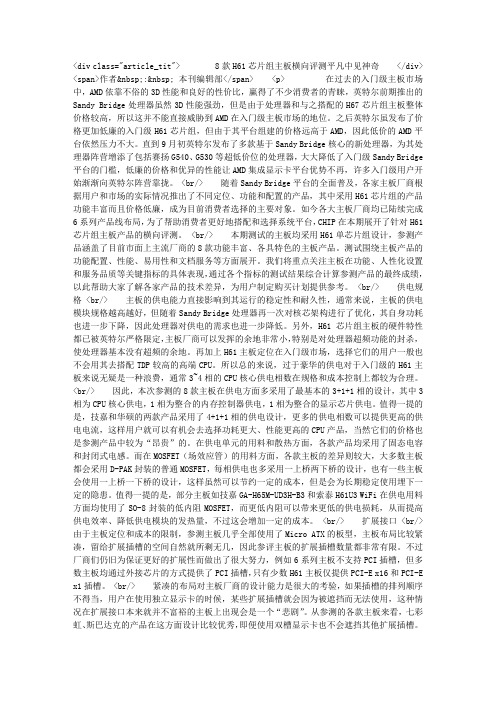

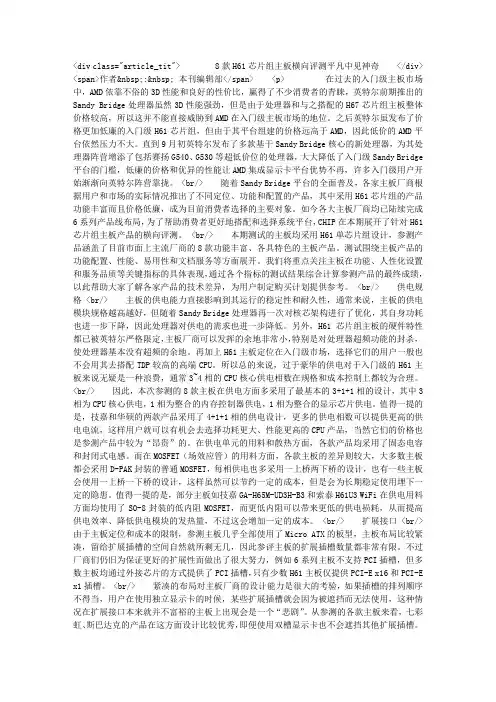

<div class="article_tit"> 8款H61芯片组主板横向评测平凡中见神奇 </div> <span>作者 : 本刊编辑部</span> <p> 在过去的入门级主板市场中,AMD依靠不俗的3D性能和良好的性价比,赢得了不少消费者的青睐,英特尔前期推出的Sandy Bridge处理器虽然3D性能强劲,但是由于处理器和与之搭配的H67芯片组主板整体价格较高,所以这并不能直接威胁到AMD在入门级主板市场的地位。
之后英特尔虽发布了价格更加低廉的入门级H61芯片组,但由于其平台组建的价格远高于AMD,因此低价的AMD平台依然压力不大。
直到9月初英特尔发布了多款基于Sandy Bridge核心的新处理器,为其处理器阵营增添了包括赛扬G540、G530等超低价位的处理器,大大降低了入门级Sandy Bridge平台的门槛,低廉的价格和优异的性能让AMD集成显示卡平台优势不再,许多入门级用户开始渐渐向英特尔阵营靠拢。
<br/> 随着Sandy Bridge平台的全面普及,各家主板厂商根据用户和市场的实际情况推出了不同定位、功能和配置的产品,其中采用H61芯片组的产品功能丰富而且价格低廉,成为目前消费者选择的主要对象。
如今各大主板厂商均已陆续完成6系列产品线布局,为了帮助消费者更好地搭配和选择系统平台,CHIP在本期展开了针对H61芯片组主板产品的横向评测。
<br/> 本期测试的主板均采用H61单芯片组设计,参测产品涵盖了目前市面上主流厂商的8款功能丰富、各具特色的主板产品。
测试围绕主板产品的功能配置、性能、易用性和文档服务等方面展开。
我们将重点关注主板在功能、人性化设置和服务品质等关键指标的具体表现,通过各个指标的测试结果综合计算参测产品的最终成绩,以此帮助大家了解各家产品的技术差异,为用户制定购买计划提供参考。

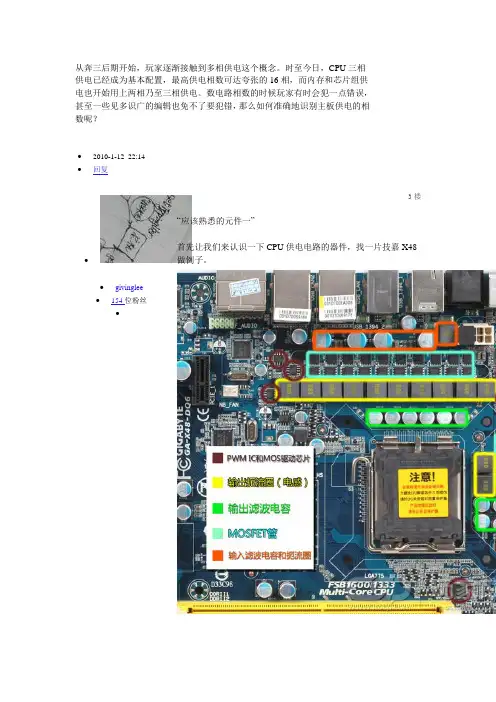

从奔三后期开始,玩家逐渐接触到多相供电这个概念。
时至今日,CPU三相供电已经成为基本配置,最高供电相数可达夸张的16相,而内存和芯片组供电也开始用上两相乃至三相供电。
数电路相数的时候玩家有时会犯一点错误,甚至一些见多识广的编辑也免不了要犯错,那么如何准确地识别主板供电的相数呢?•2010-1-12 22:14•回复••givinglee•154位粉丝•3楼“应该熟悉的元件一”首先让我们来认识一下CPU供电电路的器件,找一片技嘉X48做例子。
上图中我们圈出了一些关键部件,分别是PWM控制器芯片(PWM Controller)、MOSFET驱动芯片(MOSFET Driver)、每相的MOSFET、每相的扼流圈(Choke)、输出滤波的电解电容(Electrolytic Capacitors)、输入滤波的电解电容和起保护作用的扼流圈等。
下面我们分开来看。
•2010-1-12 22:16•回复4楼••givinglee•154位粉丝•(图)PWM控制器(PWM Controller IC)在CPU插座附近能找到控制CPU供电电路的中枢神经,就是这颗PWM主控芯片。
主控芯片受VID的控制,向每相的驱动芯片输送PWM的方波信号来控制最终核心电压Vcore的产生。
•2010-1-12 22:16•回复5楼••givinglee•154位粉丝•MOSFET驱动芯片(MOSFET Driver)MOSFET驱动芯片(MOSFET Driver)。
在CPU供电电路里常见的这个8根引脚的小芯片,通常是每相配备一颗。
每相中的驱动芯片受到PWM主控芯片的控制,轮流驱动上桥和下桥MOS管。
很多PWM控制芯片里集成了三相的Driver,这时主板上就看不到独立的驱动芯片了。
•2010-1-12 22:17•回复6楼••givinglee•154位粉丝•早一点的主板常见到这种14根引脚的驱动芯片,它每一颗负责接收PWM控制芯片传来的两相驱动信号,并驱动两相的MOSFET的开关。
H61BIOS设置详解微星H61主板的BIOS虽然没有图形也是UEFI BIOS。
UEFI BIOS可以做成图形的,也可以做成纯文字的。
UEFI与传统BIOS的建议分辨是看是否支持鼠标。
传统BIOS不支持鼠标。
H61主板BIOS设置常识一、主菜单该菜单显示基本硬件配置和设置日期时间。
二、高级设置菜单该菜单设置主板的I/O设备和电源管理。
1、PCI子系统设置1-1、PCI延迟时间设置PCI延迟时间。
延迟时间以PCI总线时钟为单位。
比如第一个设置就是延迟32个PCI 总线时钟。
英特尔在6系列芯片组取消了PCI总线。
当前主板上的PCI是第3方芯片从PCIE转接的。
如果有些PCI卡响应慢,系统检测不到,可以增加延迟时间。
2、ACPI设置2-1、ACPI待机状态ACPI待机状态有S1和S3。
S1是只关闭显示,S3是只保持内存有+5V SB供电,其余都停止供电。
都默认是S3,2-2、电源指示灯状态2种状态,闪烁和双色。
电源指示灯状态设置要与机箱的只是等配置有关。
并请参看说明书有关指示灯的连接。
3、整合外围设备3-1、板载网卡开启/关闭板载网卡。
默认是开启。
3-2、网卡ROM开启/关闭网卡启动ROM。
这项是设置网卡启动的。
开启,就是从网卡ROM启动。
一般无盘网要设置为开启。
3-3、SATA配置这是H61的SATA配置。
有IDE和AHCI 2种模式。
默认是IDE。
当配置为AHCI时,弹出热插拔设置菜单。
开起/关闭热插拔,默认是关闭的。
硬盘设置为热插拔后,这个SATA接口就可以连接eSATA 移动硬盘,可以在开机是插拔。
3-4、声卡配置开启/关闭板载HD音频解码器,默认是开启。
3-5、HPET配置开启/关闭HPET,默认是开启。
HPET的英文全称是High Precision Event Timer(高精度事件定时器)。
HPET是Intel制定的用以代替传统的8254(PIT)中断定时器与RTC 定时器的新定时器。
揭秘主板:主板CPU供电电路详解!相信大家看主板导购文章的时候经常听到说这块主板是三相供电,那块是两相供电的说法,而且一般总是推荐三相供电的主板。
那么两相三相到底代表什么,对于普通消费者来说应该怎么选择呢?本文将就这个问题展开,尽量让大家能够自己分辨出主板到底几相供电,并且提供一点购买建议。
CPU供电电路原理图我们知道CPU核心电压有着越来越低的趋势,我们用的ATX电源供给主板的12V,5V直流电不可能直接给CPU供电,所以我们要一定的电路来进行高直流电压到低直流电压的转换,这种电路不仅仅用在CPU的供电上,但是今天我们把注意力集中在这里。
我们先简单介绍一下供电电路的原理,以便大家理解。
一般而言,有两种供电方式。
1.线性电源供电方式通过改变晶体管的导通程度来实现,晶体管相当于一个可变电阻串接在供电回路中。
上图只要是学过初中物理的都懂,通过电阻分压使得负载(这里想像为CPU)上的电压降低。
虽然方法简单,但由于可变电阻与负载流过相同的电流,要消耗掉大量的能量并导致升温,电压转换效率非常低,一般主板不可能用这种方法。
2.开关电源供电方式我们平时用的主板基本都用这种方式,原理图如下。
其工作原理比刚刚的电路复杂很多,笔者只能简单说说:ATX供给的12V电通过第一级LC电路滤波(图上L1,C1组成),送到两个场效应管和PWM控制芯片组成的电路,两个场效应管在PWM控制芯片的控制下轮流导通,提供如图所示的波形,然后经过第二级LC电路滤波形成所需要的电压了。
上图中的电路就是我们说的“单相”供电电路,使用到的元器件有输入部分的一个电感线圈、一个电容,控制部分的一个PWM控制芯片、两个场效应管,还有输出部分的一个线圈、一个电容。
强调这些元器件是为了后文辨认几相供电做准备。
由于场效应管工作在开关状态,导通时的内阻和截止时的漏电流都较小,所以自身耗电量很小,避免了线性电源串接在电路中的电阻部分消耗大量能量的问题。
多相供电的引入单相供电一般能提供最大25A的电流,而现今常用的处理器早已超过了这个数字,单相供电无法提供足够可靠的动力,所以现在主板的供电电路设计都采用了两相甚至多相的设计。

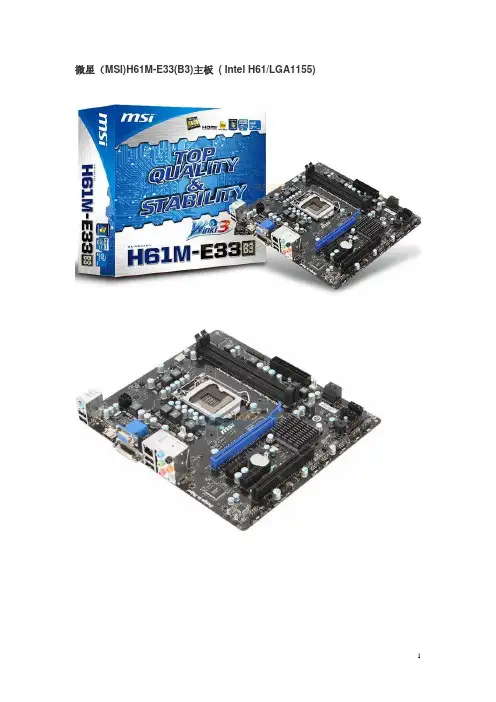

微星(MSI)H61M-E33(B3)主板( Intel H61/LGA1155)主体品牌微星MSI 型号H61M-E33技嘉(GIGABYTE)GA-H61M-USB3-B3主板(Intel H61 /LGA 1155)全新VRD 12 (V oltage Regulator Down) 规范设计采用英特尔最新的VRD 12 (V oltage Regulator Down)规范设计,并使用通过英特尔认证的Intersil PWM控制器,提供了全新功能,如Serial VID(SVID)便可强化处理器及稳压器控制器之间的传输功率及信息管理,因此可以提供更节能的平台。
新一代行家版主板采用高品质元件及4相位供电设计技嘉是业内最早认识到主板元件品质的重要性。
采用的元件品质高低会直接影响到主板上对中央处理器的供电稳定与否,影响中央处理器运行的稳定性。
技嘉新一代超耐久设计采用50,000小时寿命的全日系固态电容以及高电流效率的铁素体电感和低电阻式晶体管,可以是系统运行更稳定,更节能,更低温。
此外,技嘉还在中央处理器供电模块中采用多相位供电设计,中央处理器供电更加稳定高效,让中央处理器运行更佳稳定流畅高效。
Intel 最新HD绘图核心2000/ 3000Intel® Quick Sync VideoIntel® Quick Sync Video技术可大幅加快多媒体资料编辑处理及分享的速度.Intel®InTru™ 3D最新第二代Intel®Core™ 处理器支持HDMI 1.4, 提供高达1080P解析度的最极致的蓝光3D立体影音体验.Intel® Advanced Vector Extensions (AVX)Intel® Advanced Vector Extensions 技术可针对以浮点运算或向量运算为主的应用程式, 以最小的耗电提高最多的效能.支持On/Off Charge功能藉由技嘉独特USB 3倍电力供应设计,并搭配最新ON/OFF Charge技术,除了可提供iPhone手机装置,还包括iPad及iPod touch等目前广受欢迎的手持装置,不仅在计算机开机或关机都能随时提供充电,更支持快速充电,节省高达40%的充电时间,让您随时需要,即可随时使用。

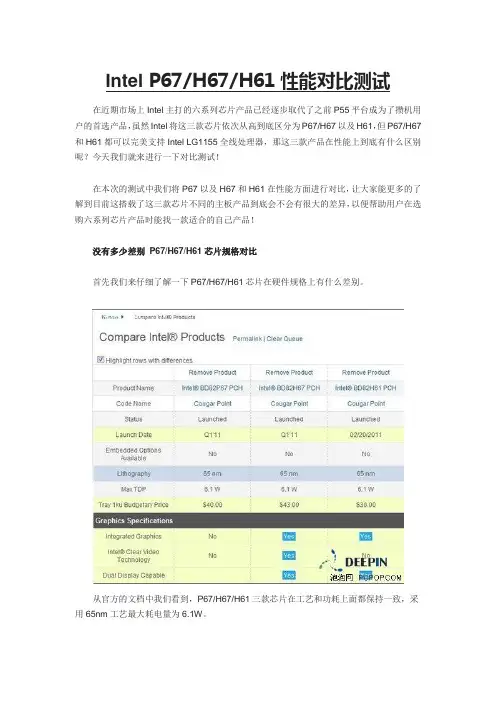

Intel P67/H67/H61性能对比测试在近期市场上Intel主打的六系列芯片产品已经逐步取代了之前P55平台成为了攒机用户的首选产品,虽然Intel将这三款芯片依次从高到底区分为P67/H67以及H61,但P67/H67和H61都可以完美支持Intel LG1155全线处理器,那这三款产品在性能上到底有什么区别呢?今天我们就来进行一下对比测试!在本次的测试中我们将P67以及H67和H61在性能方面进行对比,让大家能更多的了解到目前这搭载了这三款芯片不同的主板产品到底会不会有很大的差异,以便帮助用户在选购六系列芯片产品时能找一款适合的自己产品!没有多少差别P67/H67/H61芯片规格对比首先我们来仔细了解一下P67/H67/H61芯片在硬件规格上有什么差别。
从官方的文档中我们看到,P67/H67/H61三款芯片在工艺和功耗上面都保持一致,采用65nm工艺最大耗电量为6.1W。
在集显的支持方面我们看到P67芯片对SNB全线处理器的内置显示核心都不予以支持,而H67/H61和的差别也仅仅在于H61砍去了Intel Clear Video Technology(英特尔清晰视频技术)!对于PCI以及SATA扩展接口方面P67/H67/H61三款芯片基本保持了一致,而最大的区别也只是H61去掉了两个原生SATA 3.0规格的硬接口。
从整体的硬件规格来看P67/H67/H61三款芯片可以说是没有多大差别,只是在一些不重要的接口以及特性方面进行了小幅度的删减,既然本质上没有什么大的差异那在实际性能方面又会怎样么?下面我们就来进行测试!三款主板上阵测试平台介绍测试平台介绍Intel酷睿i5-2500K采用了LGA1155接口,基于四核四线程设计,默认主频为3.3GHz,拥有1MB二级缓存和6MB三级缓存。
内置HD Graphics 2000显示芯功耗保持在了95W。
内存:Team Xtreem DarkTeam 6GB DDR3-1600内存套装属于Xtreem Dark系列,PCB采用了传统的绿色PCB,内存的超频性能相当强悍。

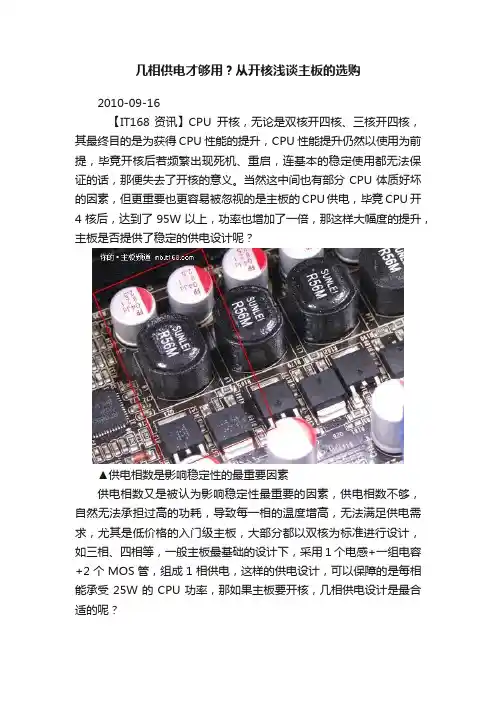

几相供电才够用?从开核浅谈主板的选购2010-09-16【IT168 资讯】CPU开核,无论是双核开四核、三核开四核,其最终目的是为获得CPU性能的提升,CPU性能提升仍然以使用为前提,毕竟开核后若频繁出现死机、重启,连基本的稳定使用都无法保证的话,那便失去了开核的意义。
当然这中间也有部分CPU体质好坏的因素,但更重要也更容易被忽视的是主板的CPU供电,毕竟CPU开4核后,达到了95W以上,功率也增加了一倍,那这样大幅度的提升,主板是否提供了稳定的供电设计呢?▲供电相数是影响稳定性的最重要因素供电相数又是被认为影响稳定性最重要的因素,供电相数不够,自然无法承担过高的功耗,导致每一相的温度增高,无法满足供电需求,尤其是低价格的入门级主板,大部分都以双核为标准进行设计,如三相、四相等,一般主板最基础的设计下,采用1个电感+一组电容+2个MOS管,组成1相供电,这样的供电设计,可以保障的是每相能承受25W的CPU功率,那如果主板要开核,几相供电设计是最合适的呢?▲开核后,主板最低要有4相供电首先,我们看到,对于一般45nm的双核处理器,AMD官方TDP 指标是65W,因此不开核的时候,一般只需要3相供电的主板就能满足供电需要了。
而主板开核后,双核就变成四核,而AMD官方PhenomII X4处理器的TDP指标为95W,也就是说,普通双核开4核后,功耗直接彪升至95W,而3相供电支持45W-90W的CPU供电,并且没人会愿意每相供电都长期在满载下运行,长期使用必然影响稳定性,因此,开核后,主板供电必须最低4相供电才支持!▲开核+超频,需要五相供电去支持开核后,很大一部分用户还通过超频来充分挖掘处理器的剩余价值,而这个时候又需要重新来看待主板的供电了,如果是默电超频,可能增加的功耗有限,但如果加电压,那功耗增加的幅度就要视电压增加的幅度而定了,一旦增加的电压超过10%,那此时功耗也将增加10%,如一个95W的处理器,增加电压超频后,TDP就超过100W,此时4相供电都已经难以支持,需要5相供电才是主板稳定运行的长期保证!▲五相供电可以完美支持六核处理器5相供电不仅只能针对开4核,而AMD最新的PhenomII X6处理器,其TDP为125W,由此可以看到,5相供电对于PhenomII X6处理器也能完美支持!▲全面采用五相供电设计从880G到890GX,从狙击手到双敏主板,从DDR2到DDR3,双敏8系主板全部采用5相供电设计,以满足CPU开4核和6核处理器的供电需要。

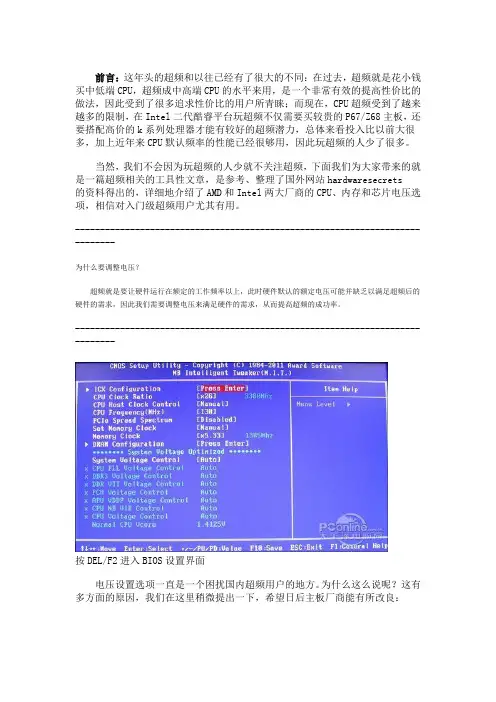

前言:这年头的超频和以往已经有了很大的不同:在过去,超频就是花小钱买中低端CPU,超频成中高端CPU的水平来用,是一个非常有效的提高性价比的做法,因此受到了很多追求性价比的用户所青睐;而现在,CPU超频受到了越来越多的限制,在Intel二代酷睿平台玩超频不仅需要买较贵的P67/Z68主板,还要搭配高价的k系列处理器才能有较好的超频潜力,总体来看投入比以前大很多,加上近年来CPU默认频率的性能已经很够用,因此玩超频的人少了很多。
当然,我们不会因为玩超频的人少就不关注超频,下面我们为大家带来的就是一篇超频相关的工具性文章,是参考、整理了国外网站hardwaresecrets 的资料得出的,详细地介绍了AMD和Intel两大厂商的CPU、内存和芯片电压选项,相信对入门级超频用户尤其有用。
-----------------------------------------------------------------------------为什么要调整电压?超频就是要让硬件运行在额定的工作频率以上,此时硬件默认的额定电压可能并缺乏以满足超频后的硬件的需求,因此我们需要调整电压来满足硬件的需求,从而提高超频的成功率。
-----------------------------------------------------------------------------按DEL/F2进入BIOS设置界面电压设置选项一直是一个困扰国内超频用户的地方。
为什么这么说呢?这有多方面的原因,我们在这里稍微提出一下,希望日后主板厂商能有所改良:1、英文不是所有人都看得懂。
大局部主板的BIOS还是全英文的,因此电压设置选项也是英文的,这并不是所有人都能看懂的,因此是超频玩家理解电压设置选项的一个重要障碍。
这方面目前就华硕的UEFI图形化BIOS解决得最好。
2、缺乏应有的解释。
在BIOS里,选项一般列在左边,选项解释一般列在右边,然而很长一段时间里,受到BIOS容量限制,或者遇上工程师偷懒,这些选项解释的内容就只是选项名称的复制,根本什么也没说,没有很好地解释电压选项的意义。

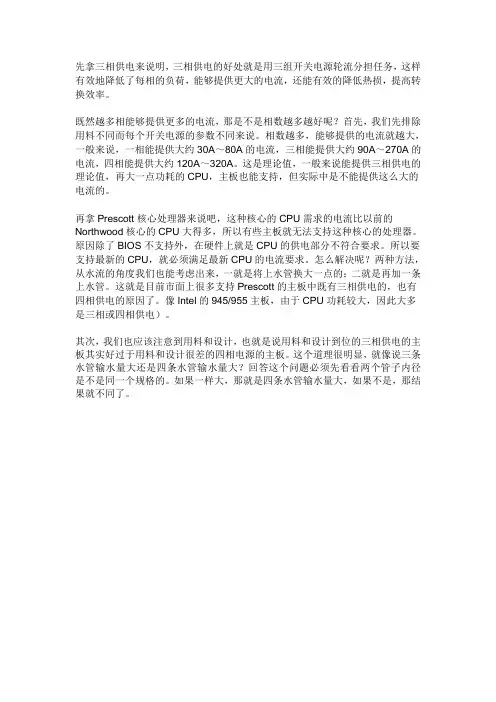

先拿三相供电来说明,三相供电的好处就是用三组开关电源轮流分担任务,这样有效地降低了每相的负荷,能够提供更大的电流,还能有效的降低热损,提高转换效率。
既然越多相能够提供更多的电流,那是不是相数越多越好呢?首先,我们先排除用料不同而每个开关电源的参数不同来说。
相数越多,能够提供的电流就越大,一般来说,一相能提供大约30A~80A的电流,三相能提供大约90A~270A的电流,四相能提供大约120A~320A。
这是理论值,一般来说能提供三相供电的理论值,再大一点功耗的CPU,主板也能支持,但实际中是不能提供这么大的电流的。
再拿Prescott核心处理器来说吧,这种核心的CPU需求的电流比以前的Northwood核心的CPU大得多,所以有些主板就无法支持这种核心的处理器。
原因除了BIOS不支持外,在硬件上就是CPU的供电部分不符合要求。
所以要支持最新的CPU,就必须满足最新CPU的电流要求。
怎么解决呢?两种方法,从水流的角度我们也能考虑出来,一就是将上水管换大一点的;二就是再加一条上水管。
这就是目前市面上很多支持Prescott的主板中既有三相供电的,也有四相供电的原因了。
像Intel的945/955主板,由于CPU功耗较大,因此大多是三相或四相供电)。
其次,我们也应该注意到用料和设计,也就是说用料和设计到位的三相供电的主板其实好过于用料和设计很差的四相电源的主板。
这个道理很明显,就像说三条水管输水量大还是四条水管输水量大?回答这个问题必须先看看两个管子内径是不是同一个规格的。
如果一样大,那就是四条水管输水量大,如果不是,那结果就不同了。
几相才够分析H61H67主板的供电需求目前CPU已经逐渐从双核心向多核心过渡,当然其功耗和也有了稳步的提升,CPU性能的提升让主板对其供电及电压调节器更加精确和复杂。
主板的供电历程也从原来的单相供电逐渐过渡到多相供电。
而由于目前Intel对CPU超频的限制,H67和H61在规格上已经确定为不能对CPU超频的产品,但这类主板做成超多相供电是否有用处呢?超多相供电主板要了解H67/H61做成超多相供电是否合理,我们要先了解一下CPU供电的原理。
CPU 的供电从以前的液态电容,线圈电感发展到今天的全固态电容,低阻抗的电感,甚至是数字供电。
当然可以提供的功率支持也越来越大,兼顾稳定和超频。
很多玩家以供电的相数多少来衡量一块主板的好于坏,而所谓的相数是指什么呢?相数实际是指主板上提供CPU的供电通道数量,每一相通常由电容,电感,电源控制芯片,MOS 管组成。
低功耗平台两相供电能完全满足要求理论上,平均每相供电可以提供25W-40W不等的功率,因此,对于APU和ATOM等低功耗的平台来说,三相甚至单相也能完全满足其供电需求。
相对于普通主流平台,三相或者三相以上供电时必须的。
因为三相供电能提供75W-120W的功耗。
高质量的电容电感为使CPU工作在较高的频率,要求其电源电压具有极高精度。
并且必须在静态和动态负载下都能保持高精度指标。
通过采用精密的片上基准,以及最大程度地降低失调电压和偏置电流,可获得良好的静态精度。
而动态电压精度则与电压调节器的控制环路带宽以及调节器输出端的大容量电容有关。
由于调节器不能立刻响应CPU的电流突变,因此设计电路需要大容量的电容。
单相供电使用到的元器件有输入部分的一个电感线圈、一个电容,控制部分的一个PWM 控制芯片、两个场效应管,还有输出部分的一个线圈、一个电容。
相比起多相供电来说是简单得多了。
单相供电原理而多相供电则为多个单相供电通过并联形式组合而成,因此可以提供多倍的电流供应,可以满足高功耗处理器的需求,而目前普遍的CPU最大功率为125W,因此,五相供电已经可以完全满足需求。
怎么看主板几相供电?电脑主板供电相数知识扫盲如果说电源是电脑的“心脏”的话,那么“供电”则是主板的“心脏”。
随着CPU主频和系统总线工作频率的不断提高,对主板供电要求也越来越严格,尤其是超频用户,对主板供电往往比较关注。
那么,怎么看主板几相供电?相信很多朋友在看一些主板评测的时候,都有听说过六相供电、七相供电....,十相供电等,对于普通电脑爱好者来说,我们该如何去自己判断呢?今天本文就来为大家通俗易懂的科普下。
主板怎么看主板几相供电?一般来说,完整的一个相完整的主板供电主要由以下4个部分组成:PWM控制器MOS驱动器MOS桥电感以及输出电容很多新手朋友判断主板是几项供电,一般是去数CPU附近黑块电感数量,有几个黑块电感就代表有几相供电主板。
这种方法,有时候确实可以这样简单大致判断,但很多时候也不准确,存在误差。
因为,现在有很多主板厂商为了方便“忽悠”或者说“迷惑”消费者,有时候甚至会把本来不属于Vcore与Uncore段的供电元件混在一起,让人误以为“加了料”。
但实际并不是这样,这里不仅仅要搞清楚真倍相,同步相还是“虚倍相”的问题,还要学会辨析不属于这两段供电的元件区分。
而大部分的主板供电都和处理器的设计结构有着密切的关系,而厂商也常常利用这种结构的差异去制造误解。
如果不熟悉结构,单纯靠着一般的“常识(比如数电感)”,去判断主板的供电结构的话,很容易被带进坑里。
所以下面就来说说主板供电到底怎么看。
一般来说,主板上的1个电感+2个电容+4个MOS管为1项供电,有的主板则为1个电感+1个电容+2个MOS管,虽然偷工减料,但也算1项供电。
主板的开关电源供电模块主要供CPU和GPU(显卡)使用,通常是由MosFET、电感、电容以及PWM脉冲宽度调制芯片四类元件组成,以下是Intel和AMD处理器供电基本部分区别。
Intel八代酷睿供电基本分为四部分:VCC(核心供电)VCCGT(核显供电)VCCIO(IO供电)VCCSA(外围供电)AMDRyzen锐龙处理器的供电部分为三个或四部分:VDD(核心供电)VDDNB(IO供电)SOC(外围供电)GT(核显供电(如果有))对于主板供电来说,最绕不开的是MOSFET管、电感、电容、PWM脉冲宽度调制芯片,1相完整的供电必须包括这四个部分,其工作原理如下图所示。
解析DIY消费十大误区误区一:CPU核心数量决定性能?前言:低廉的价格,灵活的装机方案,是DIY装机能够吸引消费者选购的最重要优势。
然而面对复杂多样的产品型号,消费者该如何选购最适合自己的装机硬件?如何避开商家的“花言巧语”,组装自己心仪,且价格合适的整机?本期编辑阳仔就带大家一起解析DIY装机的十大误区。
计算机硬件行业是一个快速发展的行业,每一年都有大量新鲜的产品加入进来。
即使是精通DIY 的老鸟,如果稍不留意,便难以跟上硬件发展的脚步。
而对于大多数的菜鸟来讲,复杂的产品型号,规格参数更是难以理解。
因此纯粹的数字比较,往往会让用户陷入装机误区当中。
不仅买不到适合自己的产品,更有可能给不良商家留下可乘之机。
误区一:CPU核心数量决定性能?选购CPU(中央处理器),是DIY装机的第一步。
作为电脑整机的“大脑”,CPU性能的优劣直接影响整机的性能。
而随着硬件的快速发展,CPU从最开始的单核,发展到现在的双核,四核,乃至八核。
虽然CPU核心数量在一定程度上决定了CPU的性能,但核心数量越多处理器性能就越好吗?关键因素1:处理器架构每一代处理器性能的提升,其主要改变就是处理器架构的变化,无论是从奔腾到酷睿,还是酷睿到酷睿i系列,无一例外都是处理器内部结构发生了变化,即架构变化。
处理器结构的改变,是设计者针对某一计算过程的对处理器内部结构做出相应的优化,通过这种优化,处理器可以拥有更高的执行效率,性能自然更加出众。
四核酷睿i5 2500K对比六核羿龙II X6 1100T游戏性能关键因素2:主频与核心数量之所以把处理器主频和核心数量放在一起,其主要原因是两者在不同状态下会有不同的性能表现,也就不存在孰轻孰重的判定。
随着计算机芯片技术的发展,多核处理器已经成功走进普通用户的日常使用过程中。
但遗憾的是,目前多线程高效调度仍是软件行业的一大难题,多核心处理器难以被操作系统高效的调度。
这种情况下也就出现了处理器性能“1+1<2”的局面。
主板几相供电,该这么数
佚名
【期刊名称】《现代计算机(普及版)》
【年(卷),期】2005(000)010
【摘要】我在IT圈内滚打了多年,文章也写了不少,但还是没有多少人知道。
现在,我终于有个机会在这里“抛头露面”,让大家认识我,我觉得非常高兴。
【总页数】1页(P58)
【正文语种】中文
【相关文献】
1.水管多,易分流!相数多,好供电!显卡到底需要多少相供电 [J],
2.技嘉G1.Sniper B6主板升级8相供电 [J], 马宇川
3.12相供电重装出击——华硕Z270-WS工作站主板 [J], 张祖强
4.16相供电+主动散热RAMAPGE Ⅵ EXTREME OMEGA主板实战体验 [J], 马宇川(文/图)[1]
5.无线+14相供电系统:技嘉X570 AORUS ELITE WIFI主板 [J], 马宇川(文/图)因版权原因,仅展示原文概要,查看原文内容请购买。
竭诚为您提供优质文档/双击可除h61主板电源规范篇一:h61系列主板不上电不开机芯片级维修大全h61系列不上电、不开机维修大全目检不良板看不良板是否有缺件,空焊,短路连锡,pch 板有无撞伤,各元器件是否有烧伤,是否错料,芯片是否反向及其它接触性及制程问题.对不良板进行放电操作,例如电池反装.然后量测基本电压阻抗有无对地.若有应该先把对地故障先排除.基本电压及VcoRe,Vtt对地短路,VcoRe&Vtt与+12V短路皆会导致不上电.量测5Vdual是否有输出.量测3Vdual_pch是否有3.3V若无按下列线路图进行维修,3Vdual_pch由5Vsb通过q62直接转出,基本不受其它信号影响,这个比较好修.需要注意量测3Vdual_pch对地阻抗是否正常.量测x2晶振是否起振,频率是否为32.768khz,若异常,按下列线路图进行维修这个主要量测的地方有:R243阻值是否为10mohm,c99&c98是否不良或被击穿,晶振是否不良,y1&y2与pch之间是否断线.注意需量测y1&y2对地阻抗是否正常.3.量测pchRtc模块各信号电压是否正常,如以下线路图所示:注意量测-RtcRst,-sRtcRst,pch_dpwRok,dswVRmen电压是否正常(一般为3.0V—3.3V之间),各信号与pch之间是否有断线,一般量测各信号线之阻抗基本能判断出来。
维修过程中最常见的问题有d2不良,c125&c95被击穿,信号线与pch之间断线.4.量测pch是否有发出-depslp信号(一般电压为3.3V),在pch正常的情况下,满足1&2&3&条件,pch基本就能够发出-depslp信号,维修过程中最常见的问题有pch不良,信号线断线,及信号线对地短路.5.当-depslp有高电平信号后就会通过一系列晶体管逻辑输出5Vdual,如下列线路图所示图1图2图3图4图55Vdual上电前由5Vsb通过q69转出,上电后5Vdual由Vcc通过q53转出,其中q69为p沟道mos管(栅机第3pin为低电平时源机和漏极导通),q53为n沟道mos管(栅机第3pin 为高电平时源机和漏极导通),如图2所示上电前5Vdual时序:-depslp(h)>5Vl_en(l)>p_en(l)>5Vdual(h).其中h代表高电平,l代表低电平.维修过程中遇到的特殊现象:1.图2中R405缺件,可正常开机,进不了win7,此R405缺件导致5Vdual不论上电前还是上电后均由5Vsb供给,5Vsb可提供功率比Vcc小很多,所以R405缺件导致主板5Vdual供电不足.2.图2中R411缺件,不良现象为用万用表量测时q69第1脚电压慢慢降低而5Vdual电压慢慢升高,当5Vdual达到一定值之后触发后可正常上电开机.3.5Vdual阻抗偏低很多时5Vdual从5V一直慢慢降低.4.主板上控制5Vdual输出的信号主要为-depslp信号.5Vdual有输出后5V一方面给外设供电,一方面通过q66转换成3Vdual,3Vdual再直接转出-RsmRst信号发往pch.如下图所示从图中可以看出5Vdual>3Vdual>-RsmRst都是一个非常简单逻辑性强的过程,如果哪一环节出了问题,基本能很快判定故障所在.案例分析:一不良板不上电,风扇免免强强转一下就停了,待机电压和阻抗一切都正常.细心观察发现3Vdual上电前电压为3.3V上电的瞬间突然跳变为3.25V,一般3Vdual,5Vdual电压都会稳定不变的,此板很明显为3Vdual功率不足,更换q66后,主板可正常上电开机修复ok.另一方面3Vdual_pch通过晶体管逻辑转换出pch_dpwRok信号,从下图可以看出这一信号在3Vdual_pch有输出后就逻辑转换出pch_dpwRok信号输入至pch.维修过程中容易遇到的情况有c124c93被击穿,q34及q35不良.pch满足一系列条件后会发出-slp_s3&–s4_s5信号至sio的102pin&108pin,-s(h61主板电源规范)lp_s3&–s4_s5信号在主板上起着至关重要的作用.注意如果遇到主板pch满足一系列条件且-slp_s3&–s4_s5信号对地阻抗正常情况下并没有发出-slp_s3&–s4_s5信号,此时别急着干pch,有些主板上电前pch不会发出-slp_s3&–s4_s5信号至sio,但是上电后一定会发出.如图6所示:-slp_s3信号逻辑输出了4个至关重要电。
电脑主板小知识,认识主板供电相数和主板元件用料,学会挑好主板主板相数和用料与平台性能挂钩主板元件用料小知识•电容正是因为电脑里各种特色配件需要的电量都是一个特定的量,所以主板上就有很多电容。
它们如同小水塔一样,矗立在你的主板上。
它们的功能,甚至也跟刚才提到的水塔有些类似,它们存储能量,之后可控地释放。
你进入它们的电压,电压上有小变动所以可能无法使用,甚至损害你的部件。
这些小电容器“清理”电力,然后将内部部件所需的、丝般顺滑的恒定电压,输送出去。
如果你拆开一个不错的电源(别忘了先把插头拔掉),你可能会找到更大的电容器。
它们的功能类似——为你电脑供应恒定的直流电压并过滤嘈杂的交流电干扰,又称“滤波”。
电容在主板中扮演重要小角色•电阻虽然电容通过滤波清理电力,但控制各个部件获得电压时,主要的重活都是电阻干的,顾名思义,电阻通过降低通过电压阻碍电流的传输,确保你的部件不会因获得过多电力而受损。
对于多数玩过简单电路的爱好者们,他们所熟悉的电阻器,可能看起来是这样子的,有着标示阻值的色环(以欧姆为单位)。
但是现在主板上的大部分电阻,外观上更加低调,看着像是黑色+银色的小方块。
主板上的电阻跟我们平时看到的不一样平时我们在电路板上使用的电阻•电感电感是在处理器附近的块状物,其实它是扼流圈。
电容器负责平稳电压,电感器负责稳住电流。
稳定的电流对于一台PC工作的稳定性很重要。
电容器很重要•微小晶体管-mos管说到电力供应与传输,我们就必须讲讲晶体管。
其实处理器和芯片组里,有百万个乃至数十亿个微小的晶体管。
它们是使电脑运作的逻辑开关。
但主板上还有更大的晶体管,就在上面提到的扼流圈边上,称为mos管。
因为晶体管既可以改变电压,又有逻辑门,所以你的mos管和处理器可以相互交流信息。
这样无论什么时候,都能弄清楚输送给处理器的正确电压,接着mos管会从电源获取电力,调整电压,将电力传过扼流圈,最后送到处理器。
微小晶体管什么是电压调节(供电)模组VRM电压调节(供电)模组,简称VRM。
目前CPU已经逐渐从双核心向多核心过渡,当然其功耗和也有了稳步的提升,CPU性能的提升让主板对其供电及电压调节器更加精确和复杂。
主板的供电历程也从原来的单相供电逐渐过渡到多相供电。
而由于目前Intel对CPU超频的限制,H67和H61在规格上已经确定为不能对CPU超频的产品,但这类主板做成超多相供电是否有用处呢?
超多相供电主板
要了解H67/H61做成超多相供电是否合理,我们要先了解一下CPU供电的原理。
CPU 的供电从以前的液态电容,线圈电感发展到今天的全固态电容,低阻抗的电感,甚至是数字供电。
当然可以提供的功率支持也越来越大,兼顾稳定和超频。
很多玩家以供电的相数多少来衡量一块主板的好于坏,而所谓的相数是指什么呢?相数实际是指主板上提供CPU的供电通道数量,每一相通常由电容,电感,电源控制芯片,MOS 管组成。
低功耗平台两相供电能完全满足要求
理论上,平均每相供电可以提供25W-40W不等的功率,因此,对于APU和ATOM等低功耗的平台来说,三相甚至单相也能完全满足其供电需求。
相对于普通主流平台,三相或者三相以上供电时必须的。
因为三相供电能提供75W-120W的功耗。
高质量的电容电感
为使CPU工作在较高的频率,要求其电源电压具有极高精度。
并且必须在静态和动态负载下都能保持高精度指标。
通过采用精密的片上基准,以及最大程度地降低失调电压和偏置电流,可获得良好的静态精度。
而动态电压精度则与电压调节器的控制环路带宽以及调节器输出端的大容量电容有关。
由于调节器不能立刻响应CPU的电流突变,因此设计电路需要大容量的电容。
单相供电使用到的元器件有输入部分的一个电感线圈、一个电容,控制部分的一个PWM 控制芯片、两个场效应管,还有输出部分的一个线圈、一个电容。
相比起多相供电来说是简
单得多了。
单相供电原理
而多相供电则为多个单相供电通过并联形式组合而成,因此可以提供多倍的电流供应,可以满足高功耗处理器的需求,而目前普遍的CPU最大功率为125W,因此,五相供电已经可以完全满足需求。
多相供电原理
多相供电在电压上更稳定
多相设计的另外一个好处就是可以获得更稳定的电压,因为在多相供电最后一步是将电流平滑滤波,如果相数越多滤波后直流电的纹波系数越少,电压电流更为稳定,因此供电质量更高,为CPU稳定工作奠定了坚实基础。
点评:
不少用户在选择主板是都一味追求主板的供电相数要多,而实际上,以目前CPU的功耗只要4-5相供电就能完全满足CPU的功耗要求,而对于不超频的用户绝对是够用的。
像目前市面上热销的的H67/H61主板,在CPU上不能超频,因此,做成十几相供电显得有点多余。
