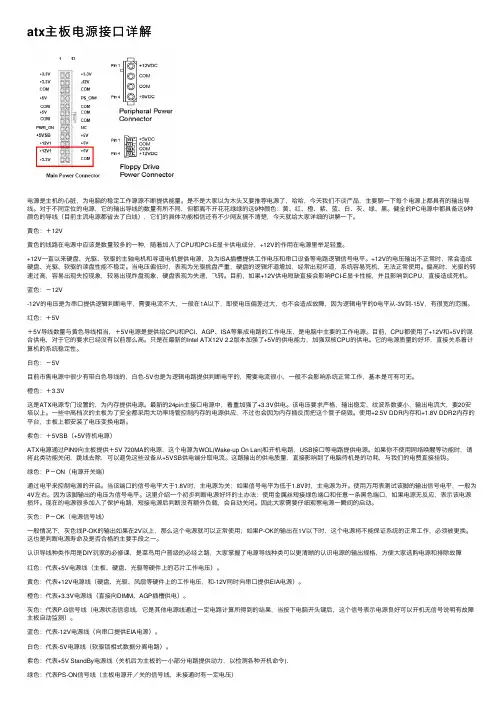

atx主板电源接⼝详解电源是主机的⼼脏，为电脑的稳定⼯作源源不断提供能量。
是不是⼤家以为⽊头⼜要推荐电源了，哈哈，今天我们不谈产品，主要聊⼀下每个电源上都具有的输出导线。
对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜⾊：黄、红、橙、紫、蓝、⽩、灰、绿、⿊。
健全的PC电源中都具备这9种颜⾊的导线（⽬前主流电源都省去了⽩线），它们的具体功能相信还有不少⽹友搞不清楚，今天就给⼤家详细的讲解⼀下。
黄⾊：＋12V黄⾊的线路在电源中应该是数量较多的⼀种，随着加⼊了CPU和PCI-E显卡供电成分，+12V的作⽤在电源⾥举⾜轻重。
+12V⼀直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供⼯作电压和串⼝设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，⽆法正常使⽤。
偏⾼时，光驱的转速过⾼，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
⽬前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝⾊：－12V-12V的电压是为串⼝提供逻辑判断电平，需要电流不⼤，⼀般在1A以下，即使电压偏差过⼤，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红⾊：＋5V＋5V导线数量与黄⾊导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的⼯作电压，是电脑中主要的⼯作电源。
⽬前，CPU都使⽤了+12V和+5V的混合供电，对于它的要求已经没有以前那么⾼。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能⼒，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
⽩⾊：－5V⽬前市售电源中很少有带⽩⾊导线的，⽩⾊-5V也是为逻辑电路提供判断电平的，需要电流很⼩，⼀般不会影响系统正常⼯作，基本是可有可⽆。
电脑电源接口详解 Prepared on 22 November 2020电脑主板电源接口图解计算机的ATX脱离主板是需要短接一下20芯接头上的绿色（poweron）和黑色（地）才能启动的。
启动后把拨到主流20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板接口图解20-PINATX主板接口4-PIN“D”型接口主板20针插口及：在主板上看：编号输出编号输出电压111212-12V3地13地45V14PS-ON5地15地65V16地7地17地8PW+OK18-5V95V-SB195V1012V205V在上看：编号输出编号输出电压205V1012V195V95V-SB18-5V8PW+OK17地7地16地65V15地5地14PS-ON45V13地3地12-12V2111可用万用电表分别测量。
另附：24PINATX对照表X几组输出的用途+：最早在ATX结构中提出，现在基本上所有的新款都设有这一路输出。
而在AT/PSII上没有这一路输出。
以前电源供应的最低为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了以下，为了减少主板产生热量和节省能源，现在的电源直接提供电压，经主板变换后用于驱动CPU、内存等。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，专门增加了一个4PIN的插头，提供+12V给主板，经主板变换后提供给CPU和其它。
所以P4结构的+12V输出较大，P4结构电源也称为ATX12V。
-12V：主要用于某些串口，其放大电路需要用到+12V和-12V，通常输出小于1A.。
电脑主板电源接口图解计算机的ATX脱离主板是需要短接一下20芯接头上的绿色（poweron）和黑色（地）才能启动的。
启动后把拨到主流20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板接口图解20-PINATX主板接口4-PIN“D”型接口主板20针插口及：在主板上看：编号输出编号输出电压111212-12V3地13地45V14PS-ON5地15地65V16地7地17地8PW+OK18-5V95V-SB195V1012V205V在上看：编号输出编号输出电压205V1012V195V95V-SB18-5V8PW+OK17地7地16地65V15地5地14PS-ON45V13地3地12-12V2111可用万用电表分别测量。
另附：24PINATX对照表X几组输出的用途+：最早在ATX结构中提出，现在基本上所有的新款都设有这一路输出。
而在AT/PSII上没有这一路输出。
以前电源供应的最低为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了以下，为了减少主板产生热量和节省能源，现在的电源直接提供电压，经主板变换后用于驱动CPU、内存等。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
在最新的P4系统中，由于P4处理器能能源的需求很大，专门增加了一个4PIN的插头，提供+12V给主板，经主板变换后提供给CPU和其它。
所以P4结构的+12V输出较大，P4结构电源也称为ATX12V。
-12V：主要用于某些串口，其放大电路需要用到+12V和-12V，通常输出小于1A.。
-5V：在较早的PC中用于软驱控制器及某些总线板卡，通常输出小于1A.。

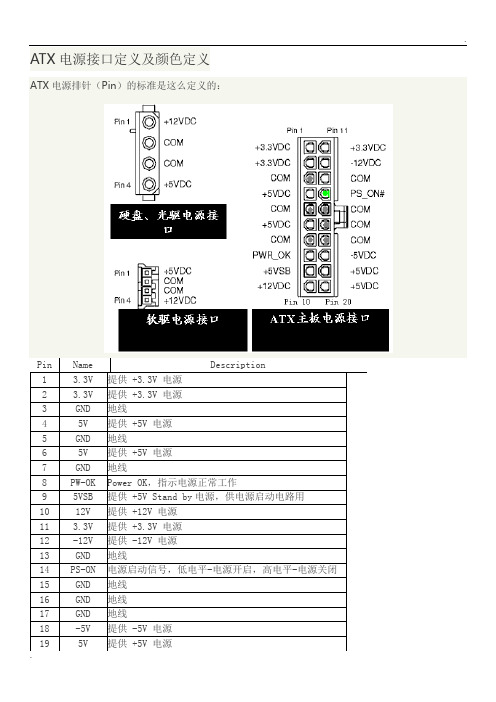

ATX电源4针、20针和24针引脚定义详解ATX电源指⽰灯定义：20pin&24pin ATX电源针脚定义⽆主板启动电源——ATX电源接⼝各线的定义(注意：电源端，主板端⼝需镜像)AT电源只要能把电源打开就⾏了，可现在的ATX电源都是电位控制开关⽽⾮机械开关，这就需要从电源的那⼀排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为⽆主板启动电源——ATX电源接⼝各线的定义(20针和24针的都有)AT电源只要能把电源打开就⾏了，可现在的ATX电源都是电位控制开关⽽⾮机械开关，这就需要从电源的那⼀排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“⾼电位”关闭，就是当Pin14针与GND针短接后，Pin14针本⾝的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想⽆主板开启ATX电源，只需要将Pin14针（绿⾊线，图中也标绿了）与任意⼀个GND针（⿊⾊线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK⽩White＝—5V⿊Black＝COM＝GND＝接地24pin我们使⽤的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等⼏种不同的电压。
在正常情况下，上述⼏种电压的输出变化范围允许误差⼀般在5%之内，如下表所⽰，不能有太⼤范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使⽤新的电源架构ATX12V-24针，它的标准接⼝从原来的两个提升⾄三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使⽤+12V两路独⽴供电的，两个+12V电压输出分别对CPU和其它I/O设备进⾏供电，这样可以减少由如硬盘光驱等设备对CPU⼯作时的影响，⼤⼤提⾼系统的稳定性。
可见，14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了。
自从1998年1月公布了ATX2.01电源标准后，以后生产的电源都兼容这个标准，只不过各路电压的输出电流在不断增加。
我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
标准电压值电线颜色最小电压值最大电压值 +5V 红色4.75 5.25 -5V 白色-4.75 -5.25 +12V 黄色11.412.6 -12V 蓝色-11.4 -12.6 +3.3V 橙色3.135 3.465 －ATX 12V电源4针（2*2）接口，提供直接电源供应给CPU电压调整器，幸好，它没有进一步提升针脚数目，换言之，CPU的功耗虽大，还是在可控制范围之内。
1、地线；2、地线；3、+12V；4、+12V 主板上的电源插头ATX电源输出接口 ATX电源20针输出电压及功能定义表针脚名称颜色说明 1 3.3V 橙色+3.3 VDC 2 3.3V 橙色+3.3 VDC 3 COM 黑色Ground 4 5V 红色+5 VDC 5 COM 黑色Ground 6 5V 红色+5 VDC 7 COM 黑色Ground 8 PWR_OK 灰色Power Ok (+5V & +3.3V is ok) 9 5VSB 紫色+5 VDC Standby Voltage (max 10mA) 10 12V 黄色+12 VDC 11 3.3V 橙色+3.3 VDC 12 -12V 蓝色-12 VDC 13 COM蓝色Ground 14 /PS_ON 绿色Power Supply On (active low) 15 COM 黑色Ground 16 COM 黑色Ground 17 COM 黑色Ground 18 -5V 白色-5 VDC 195V 红色+5 VDC 20 5V 红色+5 VDC 测试的方法：为了方便测试读数，我们使用数字万用表20V直流档来测试。
电脑主板插槽（接口）图解1、主板电源插槽（接口）目前主板中使用的电源插座主要是ATX电源插座，ATX电源插座是一个20针双排、长方形电源接口，如图1所示。
ATX电源一加电，+5VSB针脚便输出高质量的+5V电压、100mA电流，提供给计算机主板开机电路中的部分芯片使用，完成计算机远程呼唤功能等。
PS-ON针脚主要控制ATX电源的开关，当PS-ON为低电平（4.5V），ATX电源停止输出电压。
当需要强制开机或在不接主板的情况下使电源工作时，只要PS-ON与地线连接即可。
图1 主板20针脚ATX电源插座ATX电源的各个针脚主要功能简介。
（1）第1、2、ll针脚输出3.3V电压，主要提供给南桥、北桥、内存和部分CPU外核电压。
（2）第4、6、19、20针脚输出5V电压，主要提供给CPU、复位电路、USB接口、键盘鼠标接口、北桥、南桥和二级供电电路。
（3）第10针脚输出12V电压，主要提供给CPU、场效应管、风扇。
（4）第18针脚输出-5V电压，主要提供给ISA插槽。
（5）第12针脚输出-12V电压，主要提供给串口管理芯片、ISA 插槽。
（6）第9针脚输出5VSB，主要用在CMOS电路、开机电路、键盘鼠标电路。
（7）第14针脚PS-ON为开机控制线，用在开机电路中。
（8）第8针脚输出PG信号，用在复位电路中。
（9）余下针脚为地线。
另外Pentium 4主板还另外提供一个4针脚的辅助供电接口，专门为CPU供电，针脚1、2为地线，针脚3、4为12V电压。
2、AGP总线插槽（接口）AGP总线是加速图形接口总线。
AGP总线直接跟北桥芯片相连，可以大大提高传输率以满足3D图像处理。
AGP总线的数据带宽为64位，工作频率为66MHz，数据传输率有266MB／s、533MB／s、1066MB／s和2132MB／s。
AGP总线插槽各针脚功能见表1所示。
表1 AGP总线插槽各针脚功能针脚信号线定义针脚信号线定义针脚信号线定义针脚信号线定义A1 TYFEDT# A2 12V B1 5V B2 OVRCNT#A3 USB- A4 GO-AGP8X B3 USB+ B4 5VA5 INTA# A6 GND B5 INTB# B6 GNDA7 GNT A8 REST B7 REQ B8 CLKA9 ST1 A10 3.3V B9 ST0 B10 3.3VA11 ReserVed A12 MIB-AGP8X B11 RBF B12 ST2A13 WBF A14 GND B13 ReserVed B14 GNDA15 3.3V A16 SBA1# B15 3.3V B16 SBA0#A17 SB-STBS A18 SBA3# B17 B-STBF B18 SBA2#A19 SBA5 A20 GND B19 SBA4# B20 GNDA21 RSVD A22 SBA7# B21 RSVD B22 SBA6#A23 RSVD A24 GND B23 3.3VAUX B24 GNDA25 AD30 A26 3.3V B25 AD31 B26 3.3VA27 3.3V A28 AD28 B27 3.3V B28 AD29A29 AD24 A30 AD26 B29 AD25 B30 AD27A31 AD-STBS1 A32 GND B31 AD-STBF1 B32 GNDA33 1.5V A34 C/BE3 B33 1.5V B34 AD23A35 AD20 A36 AD22 B35 AD19 B36 AD21A37 AD18 A38 GND B37 AD17 B38 GNDA39 1.5V A40 AD16 B39 1.5V B40 C/BE2A41 KEY A42 FRAME# B41 KEY B42 IRDY#A43 KEY A44 KEY B43 KEY B44 KEYA45 TRDY# A46 KEY B45 DEVSEL# B46 KEYA47 PME# A48 STOP# B47 PERR# B48 1.5VA49 PAR# A50 GND B49 SERR B50 GNDA51 1.5V A52 AD15 B51 1.5V B52 C/BE1A53 AD11 A54 AD13 B53 AD12 B54 AD14A55 AD9 A56 GND B55 AD10 B56 GNDA57 1.5V A58 BEO B57 1.5V B58 AD8A59 AD6 A60 AD-STBS0 B59 AD7 B60 AD-STBF0A61 AD4 A62 GND B61 AD5 B62 GNDA63 1.5V A64 AD2 B63 1.5V B64 AD3A65 AGPVrefgc A66 AD0 B65 AGPVrefgc B66 AD1（1）主板中的AGP插槽共有132个针脚，其中地址数据线有32条，其余为控制信号线、时钟信号线、电源线和地线等。

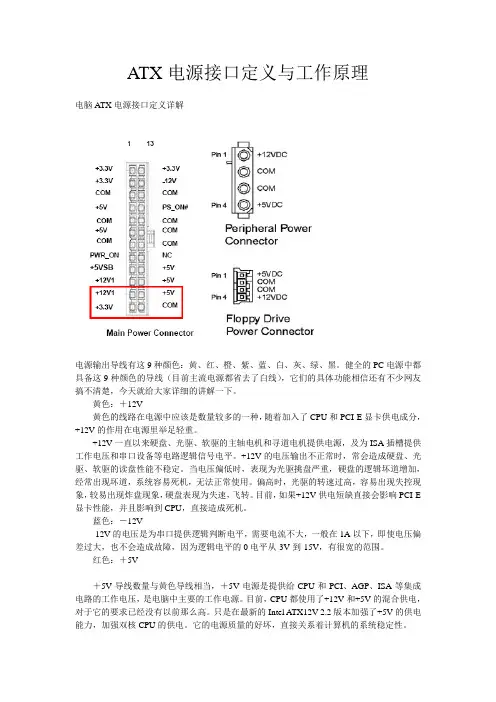

A TX电源接口定义与工作原理电脑A TX电源接口定义详解电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E 显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel A TX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V这是A TX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
电脑ATX 电源接口定义详解-5V红线框起来的是新24P增加的接口面对安全扣，（COM）——右4短接（PS_ON#），开启电源（空载）。
电源输出导线有这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V 的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。
电脑ATX电源接口定义详解电脑ATX电源接口定义详解红线框起来的是新24P增加的接口面对安全扣，左4(COM)——右4短接(PS_ON#)，开启电源(空载)。
电源输出导线有这9种颜色:黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线(目前主流电源都省去了白线)，它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色:，12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色:,12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色:，5V，5V导线数量与黄色导线相当，，5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V 的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色:,5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色:，3.3V这是ATX电源专门设置的，为内存提供电源。

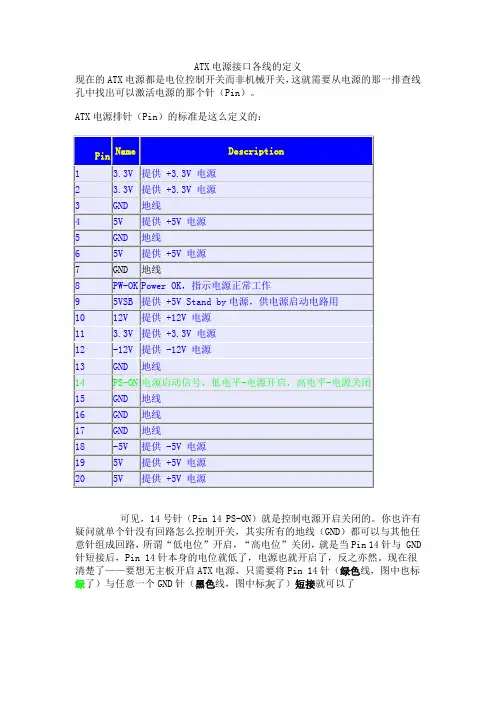

ATX电源接口各线的定义
现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准是这么定义的：
可见，14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
你也许有疑问就单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以了。
无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)左下角：1#，左上角：11#；右上角：20#14号针（Pin 14 PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin 14针与 GND 针短接后，Pin 14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin 14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地20针电源各个针脚定义：附: ATX电源的工作原理自从IBM推出第一台PC至今，微机电源已从AT电源发展到ATX电源。
时至今日，微机电源仍是根据IBM公司的个人电脑标准制造的。
市场上的ATX电源，不管是品牌电源还是杂牌电源，从电路原理上来看，一般都是在AT电源的基础上，做了适当的改动发展而来的，因此，我们买到的ATX电源，在电路原理上一般都大同小异。
在微机国产化的进程上，微机电源技术也由国内生产厂家逐渐消化吸收，生产出了众多国有品牌的电源。
微机电源并非高科技产品，以国内生产厂家的技术和生产实力，应该可以生产出物美价廉的电源产品。
然而，纵观整个微机电源市场情况却不尽人意，许多电源产品存在着各种选料和质量问题，故障率较高。
ATX电源电路结构较复杂，各部分电路不但在功能上相互配合、相互渗透，且各电路参数设置非常严格，稍有不当则电路不能正常工作。
其主电路原理图见图１，从图中可以看出，整个电路可以分成两大部分：一部分为从电源输入到开关变压器T1之前的电路(包括辅助电源的原边电路)，该部分电路和交流220V电压直接相连，触及会受到电击，称为高压侧电路；另一部分为开关变压器T1以后的电路，不和交流220V直接相连，称为低压侧电路。
20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为???无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
A TX电源接口各线的定义A TX电源是近年来在电脑中广泛采用的新型电源，它配合A TX主板，除了可以手动开关电源外，还支持软件开关电源以实现远程控制功能。
A TX电源是在A T电源的基础上发展起来的，它的主变换电路也是采用了半桥式开关电源，但从结构上讲A TX电源作了如下改进：1.A TX电源增加了一个辅助开关电源，如图所示。
当A TX电源交流输入端一旦有220V 的交流电时，辅助电源就开始工作，一路经整流7805三端稳压器稳压，输出+5V电压供给A TX主板内部一部分在关机状态下要保持工作的芯片，如网络通信接口电源监控单元系统时钟等部分芯片使用；另一路经整流滤波，输出辅助+12V电源，供给A TX电源内部TL494等芯片工作，为A TX电源主变换电路的启动作准备。
2. 综合供电接插件接口不同。
A TX电源采用了20脚长方型双排综合插件向主板供电。
3.输出电压不同。
A TX电源增加了3.3V +5V供电和一个PS-ON控制输入端口，其中3.3V电压主要为CPU PCI总线供电。
4.电源的启动方式不同，A TX电源一般不设市电开关，而采用TL494脉宽控制芯片和LM339比较放大器作为其控制的核心。
其特点是引用TL494第4脚的死区控制功能，当辅助电源工作时，一路输出+5V到主板，另一路输出+12V供给TL494电源，经过该芯片内部稳压电路，由14脚输出+5V，并和13 15脚相接，再经分压电路到LM339电压比较器的反向端，其反向端电压约为4.5V.当PS-ON为+5V时，LM339输出为高电平5V,TL494的8 11脚无输出脉冲，主变换电路截止，电源处于休眠状态。
当PS-ON为0V时，输出为0V,TL494的8 11脚有输出脉冲，主变换电路开始工作。
因此，我们不仅可以手动按下主机上的触发按钮开关使PS-ON为低电平启动电源，还可以通过程序或键盘等其他方式使PS-ON为低电平启动电源，从而使A TX电源具有远程控制功能。
20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为???无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋3.3V黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋3.3V等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
微机主板电源接口图解2009-08-11 22:27:36| 分类：电脑知识| 标签：|字号大中小订阅计算机的ATX电源脱离主板是需要短接一下20芯接头上的绿色（power on）和黑色（地）才能启动的。
启动后把万用表拨到主流电压20V档位，把黑表笔插入4芯D型插头的黑色接线孔中，用红表笔分别测量各个端子的电压。
楼上列的是20芯接头的端子电压，4芯D型插头的电压是黄色＋12V，黑色地，红色＋5V。
主板电源接口图解20-PIN ATX主板电源接口4-PIN“D”型电源接口主板20针电源插口及电压：在主板上看：编号输出电压编号输出电压1 3.3V 11 3.3V2 3.3V 12 -12V3 地13 地4 5V 14 PS-ON5 地15 地6 5V 16 地7 地17 地8 PW+OK 18 -5V9 5V-SB 19 5V10 12V 20 5V在电源上看：编号输出电压编号输出电压20 5V 10 12V19 5V 9 5V-SB18 -5V 8 PW+OK17 地7 地16 地 6 5V15 地 5 地14 PS-ON 4 5V13 地 3 地12 -12V 2 3.3V11 3.3V 1 3.3V可用万用电表分别测量。
另附：24 PIN ATX电源电压对照表X电源几组输出电压的用途+3.3V：最早在ATX结构中提出，现在基本上所有的新款电源都设有这一路输出。
而在AT/PSII电源上没有这一路输出。
以前电源供应的最低电压为+5V，提供给主板、CPU、内存、各种板卡等，从第二代奔腾芯片开始，由于CPU的运算速度越来越快，INTEL公司为了降低能耗，把CPU的电压降到了3.3V 以下，为了减少主板产生热量和节省能源，现在的电源直接提供3.3V电压，经主板变换后用于驱动CPU、内存等电路。
+5V：目前用于驱动除磁盘、光盘驱动器马达以外的大部分电路，包括磁盘、光盘驱动器的控制电路。
+12V：用于驱动磁盘驱动器马达、冷却风扇，或通过主板的总线槽来驱动其它板卡。
20p i n&24p i n A T X电源针脚定义无主板启动电源——ATX电源接口各线的定义(注意：电源端，主板端口需镜像)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为无主板启动电源——ATX电源接口各线的定义(20针和24针的都有)AT电源只要能把电源打开就行了，可现在的ATX电源都是电位控制开关而非机械开关，这就需要从电源的那一排查线孔中找出可以激活电源的那个针（Pin）。
ATX电源排针（Pin）的标准定义为:14号针（Pin14PS-ON）就是控制电源开启关闭的。
单个针没有回路怎么控制开关，其实所有的地线（GND）都可以与其他任意针组成回路，所谓“低电位”开启，“高电位”关闭，就是当Pin14针与GND针短接后，Pin14针本身的电位就低了，电源也就开启了，反之亦然。
现在很清楚了——要想无主板开启ATX电源，只需要将Pin14针（绿色线，图中也标绿了）与任意一个GND针（黑色线，图中标灰了）短接就可以。
红Red＝+5V橙Orange＝＋黄Yellow＝＋12V兰Blue＝－12V绿Green＝PS_ON紫Purple＝＋5VSB灰Gray＝PWR_OK白White＝—5V黑Black＝COM＝GND＝接地24pin我们使用的ATX开关电源，输出的电压有＋12V、－12V、＋5V、－5V、＋等几种不同的电压。
在正常情况下，上述几种电压的输出变化范围允许误差一般在5%之内，如下表所示，不能有太大范围的波动，否则容易出现死机的数据丢失的情况。
i915/925使用新的电源架构ATX12V-24针，它的标准接口从原来的两个提升至三个。
这种分离式的设计，与过往在服务器上的EPS电源很相似，EPS使用+12V两路独立供电的，两个+12V电压输出分别对CPU和其它I/O设备进行供电，这样可以减少由如硬盘光驱等设备对CPU工作时的影响，大大提高系统的稳定性。
ATX电源上红，黄，橙，紫，等这些线代表什么建议收藏由于最近太忙，更新有点慢，今天我们不废话直接进入主题，现在电脑电源输出接口线一般采用，红，黄，蓝，紫，橙，绿白，灰，黑9种颜色线，下面详细介绍各种线的电压和相关功能；首先要说一下什么是ATX电源，ATX电源作用是把交流220V 的电源转换为直流5V到12V的电源。
红色电源线；红色电源线输出为+5V，主要为CPU,PCI,ISA,AGP等集成电路供电，+5V主要是为CPU等主要设备供电，因此它的稳定性也关系到整个电脑的稳定性。
黄色电源线；黄色电源线是最多的一种，它的输出电压为+12V，主要为CPU，独立显卡供电，+12V供电电压为硬盘，光驱，软驱的主轴电机和寻道电机供电，并作为串口设备等电路裸机信号电平，当+12不正常就会造成硬盘，光驱读取不稳地，当电压过低就会造成硬盘坏道，显卡，CPU都无法正常工作，会经常导致死机。
橙色电源线；橙色电源线输出为+3.3V，主要是为内存供电，对此电压要求比较严格必须要稳定，输出的电流要在20A以上此电压出问题不用想肯定引起内存故障，造成死机或者根本无法正常启动。
紫色电源线；紫色电源线输出为+5V，输出的电压为+5V SB 待机电源，在通过主板电源接口的第九针向主板提供+5V的电压，电流为720MA，这个供电，电压主要为网络唤醒和开机电路及USB接口电路使用。
蓝色电源线；蓝色电源线输出为-12V供电电压。
主要为串口提供逻辑判断电平，需要的电压不大一般1A以下，作用不是很大现在主板基本上不使用这个输出直接通过对+12V DC的转换获得需要的电流。
白色电源线；白色电源线输出为-5V，目前主流ATA电源以经取消了白色电源线。
绿色电源线；绿色电源线为电源开关，通过电源线的电平控制电源的开启，当该电源线电平为大于1.8V时，主电源为关，信号电平低于1.8V，主电源为开，用万用表测试输出电平一般为4V左右，因为该电压输出的电压为信号电平。
电源是主机的心脏，为电脑的稳定工作源源不断提供能量。
是不是大家以为木头又要推荐电源了，哈哈，今天我们不谈产品，主要聊一下每个电源上都具有的输出导线。
对于不同定位的电源，它的输出导线的数量有所不同，但都离不开花花绿绿的这9种颜色：黄、红、橙、紫、蓝、白、灰、绿、黑。
健全的PC电源中都具备这9种颜色的导线（目前主流电源都省去了白线），它们的具体功能相信还有不少网友搞不清楚，今天就给大家详细的讲解一下。
黄色：＋12V黄色的线路在电源中应该是数量较多的一种，随着加入了CPU和PCI-E显卡供电成分，+12V的作用在电源里举足轻重。
+12V一直以来硬盘、光驱、软驱的主轴电机和寻道电机提供电源，及为ISA插槽提供工作电压和串口设备等电路逻辑信号电平。
+12V的电压输出不正常时，常会造成硬盘、光驱、软驱的读盘性能不稳定。
当电压偏低时，表现为光驱挑盘严重，硬盘的逻辑坏道增加，经常出现坏道，系统容易死机，无法正常使用。
偏高时，光驱的转速过高，容易出现失控现象，较易出现炸盘现象，硬盘表现为失速，飞转。
目前，如果+12V供电短缺直接会影响PCI-E显卡性能，并且影响到CPU，直接造成死机。
蓝色：－12V-12V的电压是为串口提供逻辑判断电平，需要电流不大，一般在1A以下，即使电压偏差过大，也不会造成故障，因为逻辑电平的0电平从-3V到-15V，有很宽的范围。
红色：＋5V＋5V导线数量与黄色导线相当，＋5V电源是提供给CPU和PCI、AGP、ISA等集成电路的工作电压，是电脑中主要的工作电源。
目前，CPU都使用了+12V和+5V的混合供电，对于它的要求已经没有以前那么高。
只是在最新的Intel ATX12V 2.2版本加强了+5V的供电能力，加强双核CPU的供电。
它的电源质量的好坏，直接关系着计算机的系统稳定性。
白色：－5V目前市售电源中很少有带白色导线的，白色-5V也是为逻辑电路提供判断电平的，需要电流很小，一般不会影响系统正常工作，基本是可有可无。
橙色：＋3.3V这是ATX电源专门设置的，为内存提供电源。
最新的24pin主接口电源中，着重加强了+3.3V供电。
该电压要求严格，输出稳定，纹波系数要小，输出电流大，要20安培以上。
一些中高档次的主板为了安全都采用大功率场管控制内存的电源供应，不过也会因为内存插反而把这个管子烧毁。
使用+2.5V DDR内存和+1.8V DDR2内存的平台，主板上都安装了电压变换电路。
紫色：＋5VSB（+5V待机电源）ATX电源通过PIN9向主板提供＋5V 720MA的电源，这个电源为WOL(Wake-up On Lan)和开机电路，USB接口等电路提供电源。
如果你不使用网络唤醒等功能时，请将此类功能关闭，跳线去除，可以避免这些设备从+5VSB供电端分取电流。
这路输出的供电质量，直接影响到了电脑待机是的功耗，与我们的电费直接挂钩。
绿色：P－ON（电源开关端）通过电平来控制电源的开启。
当该端口的信号电平大于1.8V时，主电源为关；如果信号电平为低于1.8V时，主电源为开。
使用万用表测试该脚的输出信号电平，一般为4V左右。
因为该脚输出的电压为信号电平。
这里介绍一个初步判断电源好坏的土办法：使用金属丝短接绿色端口和任意一条黑色端口，如果电源无反应，表示该电源损坏。
现在的电源很多加入了保护电路，短接电源后判断没有额外负载，会自动关闭。
因此大家需要仔细观察电源一瞬间的启动。
灰色：P－OK（电源信号线）一般情况下，灰色线P-OK的输出如果在2V以上，那么这个电源就可以正常使用；如果P-OK的输出在1V以下时，这个电源将不能保证系统的正常工作，必须被更换。
这也是判断电源寿命及是否合格的主要手段之一。
认识导线种类作用是DIY玩家的必修课，是菜鸟用户晋级的必经之路，大家掌握了电源导线种类可以更清晰的认识电源的输出规格，方便大家选购电源和排除故障红色：代表+5V电源线（主板、硬盘、光驱等硬件上的芯片工作电压）。
黄色：代表+12V电源线（硬盘、光驱、风扇等硬件上的工作电压，和-12V同时向串口提供EIA电源）。
橙色：代表+3.3V电源线（直接向DIMM、AGP插槽供电）。
灰色：代表P.G信号线（电源状态信息线，它是其他电源线通过一定电路计算所得到的结果，当按下电脑开头键后，这个信号表示电源良好可以开机无信号说明有故障主板自动监测）。
蓝色：代表-12V电源线（向串口提供EIA电源）。
白色：代表-5V电源线（软驱锁相式数据分离电路）。
紫色：代表+5V StandBy电源线（关机后为主板的一小部分电路提供动力，以检测各种开机命令).绿色：代表PS-ON信号线（主板电源开／关的信号线，未接通时有一定电压）黑色：系统电路的地线1脚橙色+3.3V 主要给南桥、北桥、内存和部分CPU外核电压供电。
2脚橙色+3.3V3脚黑色GND(地线)4脚红色+5V 主要给CPU、复位电路、USB接口、鼠标键盘接口、南北桥和二级供电电路供电5脚黑色GND(地线)6脚红色+5V7脚黑色GND(地线)8脚灰色+5V(PG信号) POWER GOOD 电源好信号,用在复位电路中.9脚紫色+5V(SB)待机电压外部电源没切断情况下,主机没开机此电压依然存在,主要供主板开机电路中部分芯片使用,完成计算机远程呼唤功能,鼠标键盘如用此针脚供电,在主机关闭后,鼠标键盘灯依然亮.10脚黄色+12V 主要给CPU、场效应管、风扇供电。
11脚橙色+3.3V12脚蓝色-12V 主要给串口管理芯片供电。
13脚黑色GND(地线)14脚绿线+5V(PS-ON开机控制线) ATX电源没工作时，此脚为+5V，通过开机电路或短接地线后此电压被拉低为0V，ATX电源开始工作15脚黑色GND(地线)16脚黑色GND(地线)17脚黑色GND(地线)18脚白色-5V 主要给ISA插槽供电，现在主板已取消ISA插槽，所以现在A TX电源此脚处为空针。
19脚红色+5V20脚红色+5VATX电源工作原理：ATX电源第14脚绿线是控制ATX电源的开关，当此脚为低电压（小于1V）时，A TX电源就被激活，相应脚输出正负5V、正负12V和3.3V电压，开始向主板设备供电；当PS-ON为高电压时（大于4.5V）时，A TX电源停止输出电压（除紫色+5V待机）。
另外，P4主板另外提供一个4针的辅助供电接口，专为CPU提供+12V供电，在卡位那边二脚为黄色+12V线，后边二脚为黑色地线。
电脑主板供电原理图文详解文章导读：如果我们想掌握主板质量就必须深入了解主板供电电路，它负责电源电压——即+ 12v -并转化为CPU所需的适当电压，内存，芯片和其他电路的供给。
接下来，我们将更深入了解供电模块，如何鉴别该电路，它是如何工作的，最常见的元件以及如何确定优质部件。
如果我们想掌握主板质量就必须深入了解主板供电电路，它负责电源电压——即+ 12v -并转化为CPU所需的适当电压，内存，芯片和其他电路的供给。
接下来，寻修网/将引领大家更深入了解供电模块，如何鉴别该电路，它是如何工作的，最常见的元件以及如何确定优质部件。
寻修网/相关阅读：DIYer必读-图文详解电脑主板CPU供电电路原理电脑维修基础之主板CPU供电电路原理图想了解整个主板的质量和使用寿命，判断供电模块的质量是最好的途径之一。
一个好的供电模块输出将不会有任何的电压波动或杂波，其提供了CPU和其它部件干净和平稳的电压。
一个差的供电模块可以导致电压波动及杂波，乃致故障如电脑重启、死机、声名狼藉的的蓝屏。
如果该电路采用劣质的铝电解电容，它们将泄漏，鼓胀甚至爆炸。
其在主板电路中往往是易损件。
而一个高质量供电模块电路可以确保你有一个稳定的系统，经久耐用。
供电电路很容易识别。
因为它是唯一采用电感(线圈)的主板电路，电感附近一般就能找到供电模块。
通常供电模块环绕在CPU四周；不过你会发现一些电感散布在主板上，通常靠近内存和临近南桥芯片，同样的他们为这些组件提供所需电压。
图1：供电模块的电路解释工作原理前，先让让你熟悉供电模块的主要部件。
1.认识一下主要元件供电模块的主要元件，前面已提到的，1电感（可以由两种材料组成，铁芯或铁素体）、2.晶体管、3.电容(好的主板将提供耐久的铝电解电容)。
晶体管供电模块电路用称为MOSFET(金属氧化物半导体场效应晶体管) 的技术所制造，人们简称为“MOSFET”。
有些主板来用被动冷却–散热器以冷却“MOSFET”。
还有另一个非常重要的元件称为“PWM”控制器，以及同样设计精良细小的“MOSFET driver”。
接下来将解释他们的功用。
图2：供电模块的特写图3：主板上的被动冷却方式：散热器2.现在让我们深入介绍每个元件如前所述，你可以找到两种用于供电模块的电感：铁芯或铁素体。
相对于铁芯电感，铁素体电感功率损耗更低：据技嘉称低了25%（技嘉在主板界的权威地位可见一斑，后面还会提到），较低的电磁干扰和更好的抗锈性。
两者之间很容易区分：铁芯电感通常是“开放”的，你可以看到里面有一个厚实的铜制线圈；而铁氧体电感是“闭合”的，通常上面有一个字母R打头的标志。
在图四、图五可比较出他们之间的差别。
但是铁氧体电感也有一个例外，其大又圆而且是“开放”的，如图6。
这种铁氧体扼流圈是很容易识别的，因为它的铁芯是横置的。
供电模块中还有一种概念称之为“相位”。
是不是有点糊涂，别担心，我们将详细解释。
图四：铁电感图五：铁氧体电感图六：铁氧体电感的特例2.现在让我们深入介绍每个元件（续）尽管所有主板供电模块都使用MOSFET，但其中有好有坏。
好的MOSFET的开关电阻较低–该参数称之为“DPS”，发热量少(相对于传统MOSFET少16%的热量，又是技嘉所言)，体积小于传统MOSFET。
有一个简单的方法来区分两，传统的MOSFET有三条引脚，中心的引脚通常被低断而悬空，低阻的MOSFET有四个或更多的引脚且都焊接到主板上。
比较图7号和图8你可以看到两者的区别。
供电模块一般每相位有两个MOSFET。
而便宜的主板只使用一个加强的MOSFET，也有每相位使用三个MOSFET的。
因此计算相位数量最好的办法是通过数电感，而不是数MOSFET。
图7：传统的MOSFET图8：低阻MOSFET用于供电模块电路的电容可以分为传统的电解质类型电容或固态铝电容，我们已经展示了他们之间的差异，对照图2。
固态铝电容比普通的要好，因为它们不易膨胀或泄漏。
如果你的主板为正规厂商生产（暗指山寨货，老外也知道？），你应该会发现他们的制造商。
日产电容的传统就是防鼓胀、泄漏、爆炸（三防？小日本的东西名声在外啊）。
我们已经发表了一份详细的讲解如何鉴别日产电容(国内假货太多，我脸上挂不住了。
)每个电压输出是通过一个集成电路称为PWM控制器控制的。
