摘要我国是世界上机床产量最多的国家，但数控机床的产品竞争力在国际市场中仍处于较低水平，即使在国内市场也面临着严峻的形势：一方面国内市场对各类机床产品特别是数控机床有大量的需求，而另一方面却有不少国产机床滞销积压，国外机床产品充斥市场，严重影响我国数控机床自主发展的势头。
这种现象的出现，除了有经营上、产品质量上和促销手段上等的原因外，一个最主要的原因就是新产品（包括基型、变型和专用机床）的开发周期长，不能及时针对用户的需求提供满意的产品。
普通机床的数控化改造事业方兴未艾，在我国目前形式下将大批故障机床尤其是一大批闲置的普通机床进行改造、升级，以较小的投入尽快使这批设备在经济发展中发挥效能、创造效益，的确是许多企业的一项不可忽视的课题。
此次毕业设计中，我主要改造的部分是自动刀架、传动机构的滚珠丝杠的加入，实现了单片机控制，并对步进电机进行了选择，并加入了主轴脉冲发生器,使车床的精度，安全性得到了一定的提高，同时节省了操作时间。
关键词:滚珠丝杠单片机脉冲发生器自动刀架目录第1章绪论----------------------------------------------------------11.1 国内外车床发展概况及存在的问题--------------------11.2 数控化改造的内容-----------------------------------------21.3 数控机床的发展趋势--------------------------------------2第2章C6140普通车床数改的总体方案----------------------42.1 总体改造方案-----------------------------------------------42.2 主传动系统和进给系统的改造--------------------------42.2.1 机械部分的改造---------------------------------------52.2.2 刀架的改造---------------------------------------------5第3章数改C6140车床传动装置设计-------------------------53.1 传动装置总体设计--------------------------------------------53.2 滚珠丝杠螺母副选择-----------------------------------------63.2.1 滚珠丝杠副的特点及类型---------------------------73.2.2 滚珠丝杠副的结构------------------------------------83.3 纵向进给系统的设计与计算--------------------------------93.3.1 纵向进给系统的设计计算---------------------------93.3.2 滚珠丝杠设计计算------------------------------------113.3.3 齿轮及转矩的有关计算------------------------------153.4 横向进给系统的设计计算-----------------------------------193.4.1 横向进给系统的设计计算---------------------------193.4.2 滚珠丝杠设计计算------------------------------------203.4.3 齿轮及转矩有关计算---------------------------------223.5 滚珠丝杠副的安装结构--------------------------------------243.6 进给系统传动齿轮间隙的消除-----------------------------253.6.1 采用减速箱的目的及注意事项---------------------253.6.2 减少或消除空程的必要性和方法-----------------25第4章数改C6140自动刀架设计------------------------------264.1 自动刀架的分类----------------------------------------------264.2 自动刀架的设计----------------------------------------------274.2.1 刀架抬起--------------------------------------------------274.2.2 刀架转位--------------------------------------------------274.2.3 刀架定位--------------------------------------------------274.2.4 夹紧刀架--------------------------------------------------28第5章数改C6140步进电机的选择---------------------------295.1 步进电机的工作方式----------------------------------------295.2 步进电机的选择----------------------------------------------295.2.1 数改C6140纵向进给系统步进电机的确定-------295.2.2 数改C6140横向进给系统步进电机的确定-------305.3 主轴脉冲发生器---------------------------------------------305.4 主轴脉冲发生器的结构及原理--------------------------315.5 数控系统基本硬件组成-----------------------------------325.6 单片机控制系统的设计-----------------------------------335.6.1 硬件配置-------------------------------------------------335.6.2 存贮器空间分配----------------------------------------335.6.3 I/O口地址分配-----------------------------------------345.6.4 光电隔离电路-------------------------------------------34第一章绪论1.1国内外车床发展概况及存在的问题随着计算机技术的高速发展，传统的制造业开始了根本性变革，各工业发达国家投入巨资，对现代制造技术进行研究开发，提出了全新的制造模式。

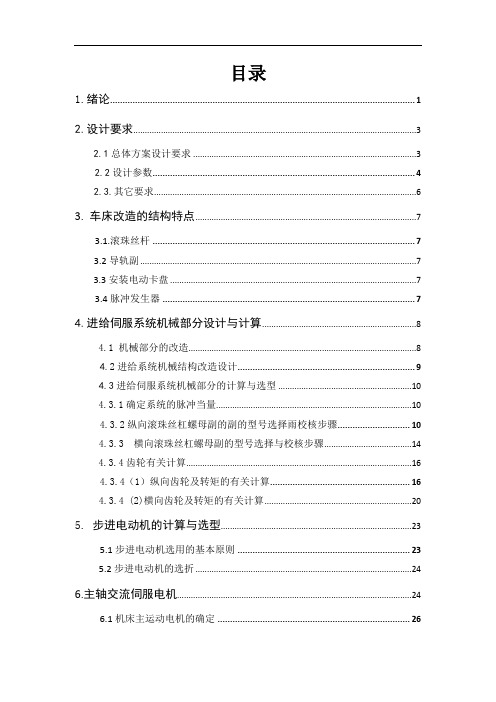

目录1.绪论 (1)2.设计要求 (3)2.1总体方案设计要求 (3)2.2设计参数 (4)2.3.其它要求 (6)3. 车床改造的结构特点 (7)3.1.滚珠丝杆 (7)3.2导轨副 (7)3.3安装电动卡盘 (7)3.4脉冲发生器 (7)4.进给伺服系统机械部分设计与计算 (8)4.1 机械部分的改造 (8)4.2进给系统机械结构改造设计 (9)4.3进给伺服系统机械部分的计算与选型 (10)4.3.1确定系统的脉冲当量 (10)4.3.2纵向滚珠丝杠螺母副的副的型号选择雨校核步骤 (10)4.3.3 横向滚珠丝杠螺母副的型号选择与校核步骤 (14)4.3.4齿轮有关计算 (16)4.3.4（1）纵向齿轮及转矩的有关计算 (16)4.3.4 (2)横向齿轮及转矩的有关计算 (20)5.步进电动机的计算与选型 (23)5.1步进电动机选用的基本原则 (23)5.2步进电动机的选折 (24)6.主轴交流伺服电机 (24)6.1机床主运动电机的确定 (26)6.2主轴的变速变速范围 (26)6.3初选主轴电机的型号 (27)6.4主轴电机的校核 (27)7. 微机控制系统硬件电路设计 (28)7.1控制系统的功能要求 (28)7.2硬件电路的组成 (28)7.3设计说明 (31)8．安装调整中应注意的问题 (31)8.1滚珠丝杠副的特点 (31)8.2滚珠丝杠螺母副的选择 (32)8.3滚珠丝杠螺母副的调整 (32)8.4联轴器的安装 (32)8.5主轴脉冲发生器的安装 (32)结论 (35)参考文献 (36)设计所用原始资料：《机床数控改造设计与实例》《机床数控技术》《机电一体化基础及应用》等设计的主要内容1.编制机械加工工序卡片一套2.对所设计的工序内容进行技术经济分析3.根据工序内容编写普通CA6140车床的经济型数控改造4.对所设计的普通CA6140车床的经济型数控改造技术经济分析1绪论数控机床与普通机床相比,增加了功能,提高了性能,简化了结构.较好地解决形状复杂、精密、小批量及形状多变零件的加工问题。
优秀设计XXXX大学毕业设计说明书学生姓名：学号：学院：专业：题目：CA6140普通车床经济型数控改造设计指导教师：职称:职称:20**年XX月XX日毕业设计（论文）任务书注：任务书的具体内容可依据各系要求进行修正。
另，学生所做毕业设计(论文)的工作的研究成果归河北理工大学所有，学生不能向第三方泄露有关成果内容和技术秘密。
目录摘要 (6)Abstract (7)1绪论 (8)1.1引言 (8)1.2机床数控改造的目的 (9)1.3数控系统的产生和发 (10)1.3.1数控系统的出现和发展 (10)1.3.2数控系统的发展趋势 (11)1.4数控改造的必要性 (11)1.5数控机床改造的优点 (12)1.6数控机床改造的设计步骤 (13)1.7 CA6140的数控改造 (14)1.7.1数控系统的选择 (14)1.7.2 CPU和存储器 (15)1.7.3 I/O接口电路 (16)1.7.4其它部件的选择 (16)2数据参数的选择及其计算 (18)2.1纵向进给系统得设计计算（装配图2） (18)2.1.1选择脉冲当量： (18)2.1.2计算切削力： (18)2.1.3滚珠丝杠螺母副的计算和选型： (20)2.1.4齿轮及转距的有关计算： (21)2.2横向进给系统的设计计算： (23)2.2.1切削力计算： (24)2.2.2滚珠丝杠设计计算： (24)2.2.3齿轮及设计的有关计算： (26)2.2.3步进电机的选择： (27)2.3自动刀架的设计 (29)2.3.1刀架的抬起： (29)2.3.2刀架的回转和选位 (29)2.3.2刀架的下降定位和压紧 (30)2.3.3减速机构的设计计算 (31)2.3.3蜗杆传动的设计计算 (34)2.3.4螺旋升降装置得设计计算 (38)3数控系统硬件电路设计 (43)3.1概述 (43)3.2 8088微处理器控制系统设计 (44)3.2.1主要技术特性及硬件配置 (44)3.2.2存储空间的分配 (44)3.2.3I/O地址分配 (44)3.2.4单片机部分电路设计图如图纸所示 (44)3.2.5光电隔离电路 (44)3.2.6功率放大电路 (45)3.2.7其他辅助电路 (46)4软件设计部分 (47)4.1概述 (47)4.2总体方案设计 (47)4.3插补方法的确定 (48)4.4进给控制字FCW的设置 (50)4.5环行分配器的子程序 (50)附录Ⅰ (51)附录Ⅱ (57)致谢 (62)参考文献 (63)摘要近20年来.我国数控技术和数控机床走过了引进技术、消化吸收和实现产业化的历程。
CA6140普通车床的数控化改造设计把普通机床改造成经济型数控机床，既可以整合原有资源，使原有普通机床得到充分利用，减少投资费用，又能利用改造后的机床提高质量和效率。
事实证明，普通机床的数控改造能够给企业带来新的前景。
本文根据企业大量存在的CA6140普通机床，从机械部分和电气部分分析和设计入手，把普通车床改造成经济适用性的数控机床。
1机床数控化改造的意义一般说来，数控机床比传统机床有以下突出的优越性：（1）可以加工出传统机床不易加工的曲线、曲面等复杂的零件；（2）可以实现机加工自动化，而且是柔性自动化，所以效率可比传统型机床提高3～7倍；（3）加工的零件精度高，尺寸分散度小，使装配更容易；（4）可完成多工序的集中加工，减少零件搬运次数；（5）拥有自动监控、自动报警、自动补偿等自律功能，因而可实现一定时间无人看管的加工。
2总体设计方案（1）拆掉原车床的横向和纵向溜板箱、丝杠光杠及挂轮箱中的齿轮，用滚珠丝杠替换滑动丝杠；（2）纵向齿轮减速装置和驱动电机安装在机床的右端，横向齿轮减速器和驱动电机安装在床鞍的后部（相对操作者）；（3）拆除手动刀架，在小拖板上安装数控转位刀架，实现自动换刀；（4）增加数控装置系统，使机床数控化；（5）在挂轮箱内安装主轴脉冲编码器，以实现对主轴转速的同步检测和加工螺纹功能。
3縱向进给系统的设计改造纵向进给传动系统的改造如图3-1所示。
纵向步进电机1通过一对减速齿轮2把动力传递给纵向滚珠丝杠3，再由滚珠丝杠螺母副拖动工作台4做往复移动。
原车床的进给箱保留，滚珠丝杠左端仍然采用原固定支承结构，支撑轴6通过套筒联轴器5与滚珠丝杠3相连。
4横向进给系统的设计改造横向滚珠丝杠也采用一端固定，一端浮动，三点支承的形式，也通过双螺母螺纹预紧方式消除丝杠和螺母间的间隙，如图3-2所示。
横向步进电机1及减速器2安装在床鞍的后部。
靠近操作者一端，布置一根支撑短轴11，通过套筒联轴器10与滚珠丝杠7连接起来。

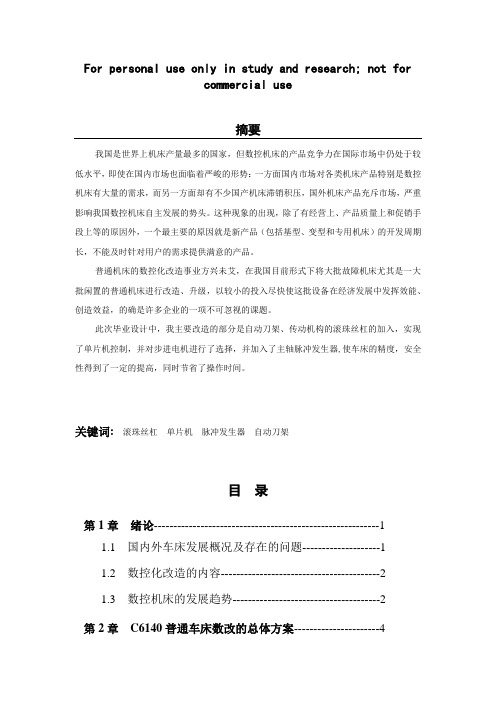

For personal use only in study and research; not forcommercial use摘要我国是世界上机床产量最多的国家，但数控机床的产品竞争力在国际市场中仍处于较低水平，即使在国内市场也面临着严峻的形势：一方面国内市场对各类机床产品特别是数控机床有大量的需求，而另一方面却有不少国产机床滞销积压，国外机床产品充斥市场，严重影响我国数控机床自主发展的势头。
这种现象的出现，除了有经营上、产品质量上和促销手段上等的原因外，一个最主要的原因就是新产品（包括基型、变型和专用机床）的开发周期长，不能及时针对用户的需求提供满意的产品。
普通机床的数控化改造事业方兴未艾，在我国目前形式下将大批故障机床尤其是一大批闲置的普通机床进行改造、升级，以较小的投入尽快使这批设备在经济发展中发挥效能、创造效益，的确是许多企业的一项不可忽视的课题。
此次毕业设计中，我主要改造的部分是自动刀架、传动机构的滚珠丝杠的加入，实现了单片机控制，并对步进电机进行了选择，并加入了主轴脉冲发生器,使车床的精度，安全性得到了一定的提高，同时节省了操作时间。
关键词:滚珠丝杠单片机脉冲发生器自动刀架目录第1章绪论----------------------------------------------------------11.1 国内外车床发展概况及存在的问题--------------------11.2 数控化改造的内容-----------------------------------------21.3 数控机床的发展趋势--------------------------------------2第2章C6140普通车床数改的总体方案----------------------42.1 总体改造方案-----------------------------------------------42.2 主传动系统和进给系统的改造--------------------------42.2.1 机械部分的改造---------------------------------------52.2.2 刀架的改造---------------------------------------------5第3章数改C6140车床传动装置设计-------------------------53.1 传动装置总体设计--------------------------------------------53.2 滚珠丝杠螺母副选择-----------------------------------------63.2.1 滚珠丝杠副的特点及类型---------------------------73.2.2 滚珠丝杠副的结构------------------------------------83.3 纵向进给系统的设计与计算--------------------------------93.3.1 纵向进给系统的设计计算---------------------------93.3.2 滚珠丝杠设计计算------------------------------------113.3.3 齿轮及转矩的有关计算------------------------------153.4 横向进给系统的设计计算-----------------------------------193.4.1 横向进给系统的设计计算---------------------------193.4.2 滚珠丝杠设计计算------------------------------------203.4.3 齿轮及转矩有关计算---------------------------------223.5 滚珠丝杠副的安装结构--------------------------------------243.6 进给系统传动齿轮间隙的消除-----------------------------253.6.1 采用减速箱的目的及注意事项---------------------253.6.2 减少或消除空程的必要性和方法-----------------25第4章数改C6140自动刀架设计------------------------------264.1 自动刀架的分类----------------------------------------------264.2 自动刀架的设计----------------------------------------------274.2.1 刀架抬起--------------------------------------------------274.2.2 刀架转位--------------------------------------------------274.2.3 刀架定位--------------------------------------------------274.2.4 夹紧刀架--------------------------------------------------28 第5章数改C6140步进电机的选择---------------------------295.1 步进电机的工作方式----------------------------------------295.2 步进电机的选择----------------------------------------------295.2.1 数改C6140纵向进给系统步进电机的确定-------295.2.2 数改C6140横向进给系统步进电机的确定-------305.3 主轴脉冲发生器---------------------------------------------305.4 主轴脉冲发生器的结构及原理--------------------------315.5 数控系统基本硬件组成-----------------------------------325.6 单片机控制系统的设计-----------------------------------335.6.1 硬件配置-------------------------------------------------335.6.2 存贮器空间分配----------------------------------------335.6.3 I/O口地址分配-----------------------------------------345.6.4 光电隔离电路-------------------------------------------34第一章绪论1.1国内外车床发展概况及存在的问题随着计算机技术的高速发展，传统的制造业开始了根本性变革，各工业发达国家投入巨资，对现代制造技术进行研究开发，提出了全新的制造模式。
开题报告1、数控系统发展1946年诞生了世界上第一台电子计算机，这表明人类创造了可增强和部分代替脑力劳动的工具。
它与人类在农业、工业社会中创造的那些只是增强体力劳动的工具相比，起了质的飞跃，为人类进入信息社会奠定了基础。
6年后，即在1952年，计算机技术应用到了机床上，在美国诞生了第一台数控机床。
从此，传统机床产生了质的变化。
近半个世纪以来，数控系统经历了两个阶段和六代的发展。
2、国内外发展的动向（一）国内数控机床现状近年来我国企业的数控机床占有率逐年上升，在大中企业已有较多的使用，在中小企业甚至个体企业中也普遍开始使用。
在这些数控机床中，除少量机床以FMS模式集成使用外，大都处于单机运行状态，并且相当部分处于使用效率不高，管理方式落后的状态。
2001年，我国机床工业产值已进入世界第5名，机床消费额在世界排名上升到第3位，达47.39亿美元，仅次于美国的53.67亿美元，消费额比上一年增长25%。
但由于国产数控机床不能满足市场的需求，使我国机床的进口额呈逐年上升态势，2001年进口机床跃升至世界第2位，达24.06亿美元，比上年增长27.3%。
近年来我国出口额增幅较大的数控机床有数控车床、数控磨床、数控特种加工机床、数控剪板机、数控成形折弯机、数控压铸机等，普通机床有钻床、锯床、插床、拉床、组合机床、液压压力机、木工机床等。
出口的数控机床品种以中低档为主。
（二）国内数控机床的特点1、新产品开发有了很大突破，技术含量高的产品占据主导地位。
2、数控机床产量大幅度增长，数控化率显著提高。
2001年国内数控金切机床产量已达1.8万台，比上年增长28.5%。
金切机床行业产值数控化率从2000年的17.4%提高到2001年的22.7%。
3、数控机床发展的关键配套产品有了突破。
3、数控系统的趋势1. 继续向开放式、基于PC的第六代方向发展基于PC所具有的开放性、低成本、高可靠性、软硬件资源丰富等特点，更多的数控系统生产厂家会走上这条道路。
XX学院毕业设计说明书课题：车床的数控改造子课题:同课题学生姓名:专业学生姓名班级学号指导教师完成日期1摘要 (2)1. 数控车床的简介1.1数控机床的概述 (4)1.2数控机床的工作原理 (4)1.3数控机床的发展趋势 (5)2．数控机床的改造概述2.1数控机床改造的必要性 (8)2.2数控改造的步骤 (9)2.3数控机床改造的重要内容 (10)2.4数控系统的选择 (11)2.5数控改造中主要机械部件改装探讨 (13)3．数控机床的改造3.1 CA6140的基本情况 (14)3.2改造后的技术要求 (17)3.3 CA6140数控改造3.3.1主传动系统的改造 (17)3.3.2电动机的选择 (19)3.3.3进给系统的改造 (25)3.3.4丝杠的选择 (25)3.3.5刀架的改造 (27)3.3.6导轨的选用 (30)4．机床数控系统的选择 (35)5．机床电气控制原理图 (37)结论 (38)致谢 (39)参考文献 (40)我国数控机床产量持续高速增长，数控机床在加工精度、自动化程度、生产效率、劳动强度等诸方面都有普通机床无法比拟的优势，但购买新的数控机床特别是大型数控机床费用很高，常使许多用户望而怯步，特别是像我国这样的发展中国家资金有限。
几年来数控机床升级改造的经验告诉我们，对老机床实施数控化改造，不仅实用性能良好、周期短，而且可以节约大量资金。
被改造的机床越大，所节约的资金也越多。
本文主要论述了普通车床改造的项目、步骤和需要进行改造的主要部件。
重点讨论了CA6140机床的主轴系统、进给系统、丝杠、刀架以及导轨的改造。
总而言之，我们对老机床实施数控化的改造，对我国的社会主义建设将有着一定的推进作用。
关键词：数控机床数控改造1.1数控机床概述数控机床及由数控机床组成的柔性化制造系统是改造传统机械加工装备产业、构建数字化企业的重要基础，它的发展一直备受人们关注。
数控机床以其卓的柔性自动化的性能、优异而稳定的精度、灵捷而多样化的功能引起世人瞩目。
摘要随着当今工业设备对精密程度的要求越来越高，加工设备的机械加工设备的加工的精密程度也要求越来越高。
而在中国的机械加工设备的车床中普通车床占了很大比例。
这已经越来越制约着当今工业的发展。
而数控机床由于价格昂贵，且需要较高技术的加工工人。
所以对机床进行自动化改造很是必要。
本篇论文是在对普通卧式车床C6140的基础上对其进行自动化改造。
作者在搜索、查阅研究大量有关资料的基础上，对机床自动化改造技术进行了深入的研究和分析，并描述了机床控制系统的设计。
整个改造过程主要对车床纵、横向进给系统进行改造，选用自动转位刀架，由脉冲发生器来加工所需要的螺纹。
整个控制系统以单片机为中心，通过编程对机床的驱动设备进行控制以达到所需要的加工程度。
关键词：机床改造；自动化机床；控制系统ABSTRACTWith the development of industry equipment, the precision required of industry equipment is more and more high. The more and more precision of equipment which machined the industry equipment is required. But in China the common lathe have a very great comparison in the machined equipment, this already restrict the development of industrial nowadays. But the CN lathe is more expensive, and needed workers with higher technically. So it is a necessity very much to modify the common lathe to lathes automatic. This paper is in the foundation of the commonness horizontal lather C6150 and modified it to Lathes automatic.The author has performed the further research and for the lathes automatic modification on the basis of the constant consultation of abundant relative documents, which focuses on describing the design of control of the machine. The main to modify the lathe is to modify the portrait, horizontal enter to the system in the Whole modification process and choose the automatic knife rest and be processed the thread need by pulser. The whole control system with the CPU of 8031 is to control the machine for center, through a plait distance drive tool machine an equipments to carry on control to attain need of process degree.Key words:Machinery Tool Reform；Lathes automatic；Servo system目录第1章绪论........................................错误！未定义书签。
摘要普通机床的经济型数控改造主要是在合理选择数控系统的前提下，然后再对普通车床进行适当的机械改造，改造的内容主要包括：(1) 床身的改造，为使改造后的机床有较好的精度保持性，除尽可能地减少电器和机械故障的同时，应充分考虑机床零部件的耐磨性，尤其是机床导轨。
为此，本例中采用旧床身淬火并贴膜。
(2) 拖板的改造，拖板是数控系统直接控制的对象，所以对其改造尤显重要。
这中间最突出一点就是选用滚珠丝杠代替滚动丝杠，提高了传动的灵敏性和降低功率步进电机力矩损失。
(3) 变速箱体的改造，由于采用数控系统控制，所以要对输入和输出轴以及减速齿轮进行设计，从而再对箱体进行改造。
(4) 刀架的改造，采用数控刀架，这样可以用数控系统直接控制，而且刀架体积小，重复定位精度高，安全可靠。
通过对机床的改造并根据要求选用步进电机作为驱动元件，这样改造后的机床就能基本满足现代化的加工要求。
关键字：普通车床数控改造步进电机经济型数控系统AbstractEconomical NC transformation of general machine tools are mainly on the premise of the reasonable selection of NC system, and then to ordinary lathe mechanical transformation of appropriate, transformation of the content mainly includes:(1) the transformation, so that the machine has good precision retentivity, except as far as possible to reduce electrical and mechanical fault at the same time, should give full consideration to the wear resistance of the machine parts, especially the machine tool guide. Therefore, in this case using the old lathe bed quenching and film.(2) the transformation, the object is direct numerical control system, so the reform is particularly important. This is among the most prominent point is the selection of ball screw instead of rolling screw, improve the transmission of sensitivity and lower power stepping motor torque loss.(3) reconstruction of the gearbox, due to the numerical control system, so the input and output shaft and gear design, and then on the transformation.(4) the transformation of the turret, CNC turret, which can be directly controlled by CNC system, and the tool has the advantages of small volume, high repetitive positioning accuracy, safe and reliable.Through the transformation of the machine tool and according to the requirements of the stepping motor as driving device, so that after the transformation of the machine tool can meet the requirements of modern processing.Keywords: Transformation of NC lathe into economic step motor control system目录1.前言 (1)2.设计总体要求及相关已知条件介绍 (2)2.1设计总体要求 (2)2.2相关已知条件 (2)3.切削力的计算与分析 (3)3.1切削力的分析与计算 (3)4.机床主电机功率计算 (4)4.1主轴的变速范围 (4)4.2主轴的电机校核 (4)5.进给伺服系统传动方案的设计\对比分析 (4)5.1减速箱体的设计 (4)6.滚珠丝杠螺母副的设计\计算与选型 (5)6.1型号的选择 (5)6.2滚珠丝杠的计算 (6)7.导轨的计算及选型 (7)8.步进电机的计算及选用 (8)8.1纵向步进电机的选择 (8)8.2横向步进电机的选择 (12)9.设计小结 (18)10.参考文献 (19)致谢 (20)1.前言1946年诞生了世界上第一台电子计算机，这表明人类创造了可增强和部分代替脑力劳动的工具。
它与人类在农业、工业社会中创造的那些只是增强体力劳动的工具相比，起了质的飞跃，为人类进入信息社会奠定了基础。
6年后，即在1952年，计算机技术应用到了机床上，在美国诞生了第一台数控机床。
我国目前机床总量380余万台，而其中数控机床总数只有11.34万台，即我国机床数控化率不到3％。
近10年来，我国数控机床年产量约为0.6～0.8万台，年产值约为18亿元。
机床的年产量数控化率为6％。
我国机床役龄10年以上的占60％以上；10年以下的机床中，自动/半自动机床不到20％，FMC/FMS等自动化生产线更屈指可数（美国和日本自动和半自动机床占60％以上）。
可见我们的大多数制造行业和企业的生产、加工装备绝大数是传统的机床，而且半数以上是役龄在10年以上的旧机床。
用这种装备加工出来的产品普遍存在质量差、品种少、档次低、成本高、供货期长，从而在国际、国内市场上缺乏竞争力，直接影响一个企业的产品、市场、效益，影响企业的生存和发展。
所以必须大力提高机床的数控化率。
2设计总体要求及相关已知条件2.1设计总体要求采用开环伺服进给系统，进行纵向进给机构的改造，横向进给机构的改造。
具体要求：（1）计算切削力（2）机床主电机功率计算（3）进给伺服系统传动方案的设计主要有三种方案：其一是由步进电机通过联轴器方式传递给滚珠丝杠；其二是由步进电机通过一对齿轮啮合方式传递给滚珠丝杠；其三是由步进电机通过同步齿形带的方式传递给滚珠丝杠。
可对上述三种方式比较后选择其一。
（3）滚珠丝杠螺母副的设计、计算及选型（4）导轨的计算及选型（5）步进电机的计算及选用2.2相关已知条件将CA6140普通车床改造成经济型数控车床，要求车床有切削螺纹功能，纵向和横向具有直线和圆弧插补功能。
系统分辨率纵向：0.01mm ，横向:0.005mm 。
设计参数：1）最大加工直径 在床面上400mm 在床鞍上210mm2）最大加工长度 1000mm3）快进速度 纵向 2.4m/min 横向1.2m/min4）最大切削进给速度 纵向0.5m/min 横向0.25m/min5）最小指令值纵向 0.01mm/pulse横向 0.005mm/pulse6）进给传动链间隙补偿量纵向0.15mm 横向0.075mm7）电机功率 7.5kw3 切削力分析与计算3.1车削抗力分析与计算车削外圆时的切削抗力有Fx 、Fy 、Fz ，主切削力Fz 与切削速度方向一致，垂直向下，是计算车床主轴电机切削功率的主要依据。
且深抗力Fy 与纵向进给方向垂直，影响加工精度或已加工表面质量。
进给抗力Fx 与进给方向平行且相反指向，设计或校核进给系统是要用它。
纵切外圆时，车床的主切削力Fz 可以用下式计算：)(5360N K V f a C F z z F z F z F z F z y X pF z == （1）由<<金属切削原理>>知:Fz:Fx:Fy=1:0.25:0.4得 Fx=1340(N)Fy=2144(N)因为车刀装夹在拖板上的刀架内，车刀受到的车削抗力将传递到进给拖板和导轨上，车削作业时作用在进给拖板上的载荷Fl 、Fv 和Fc 与车刀所受到的车削抗力有对应关系，因此，作用在进给拖板上的载荷可以按下式求出：拖板上的进给方向载荷 Fl=Fx=1340(N)拖板上的垂直方向载荷 Fv=Fz=5360(N)拖板上的横向载荷 Fc=Fy=2144(N)因此，最大工作载荷 )('G Fv f KFl Fm ++= （2） =1.15⨯1340+0.04⨯(5360+90⨯9.8)=1790.68(N)对于三角形导轨K=1.15，f ′=0.03~0.05,选f ′=0.04(因为是贴塑导轨)，G 是纵向、横向溜板箱和刀架的重量，选纵向、横向溜板箱的重量为75kg,刀架重量为15kg 。
4 机床主电机功率计算4.1主轴的变速范围主轴能实现的最高转速与最低转速之比称为变速范围Rn ，即min maxn n R n =，数控机床的工艺范围宽，切削速度与刀具，工件直径变化很大，所以主轴变速范围很宽。
则 2141800⨯=j n =113r/min这里nj 为电动机的额定转速该机床主轴要求的恒功率调速范围Rn 为：9.151131800min max ===n n R n主轴电机的功率是：7.5kw初选主轴电机的型号 选主轴电机的型号为：SIMODRIVE 系列交流主轴驱动系统型号为1HP6167-4CB4，连续负载PH/KW=14.5，间歇负载（60%）/kw=17.5kw,短时负载（20min ）/kw=19.25kw,额定负载n/r.min 1-=5000，最大转速nmax/r/min=8000,额定转矩277N.m,惯性矩0.206/kg.m24.2主轴电机的校核电动机恒功率调速范围： 165008000min max ===n n R n所以所选电动机型号的调速范围满足主轴所要求的调速范围。
5传动方案拟定与计算5.1减速器箱体的设计经济型数控车床的脉冲当量是一不可改变的值，为了实现多脉冲当量的任意选择，我在步进电机与滚珠丝杠间加一个减速机构，下面即是对减速机构的设计过程。
