汽车EGR废气再循环控制系统培训课件（可编辑）汽车EGR废气再循环控制系统培训课件4.3.2 EGR 废气再循环控制系统? 废气再循环 (EGR ) 是指发动机废气的一部分再送回进气歧管 , 并与新鲜的混合气混合后一起进入气缸参加燃烧。
由于废气中含有大量的CO2 , 而CO2 不能燃烧却吸收大量的热 , 使气缸中混合气的燃烧温度下降,从而减少NOx的排放量。
目前 , 废气再循环 (EGR ) 是减少NOx 排放的主要方法。
? 为保证发动机正常工作和性能不受过多影响,做到既能减少NOx的排放又能保持发动机的动力性,必须根据发动机工况的变化控制废气再循环量,即根据发动机的进气温度及负荷控制进入进气歧管的废气量。
当发动机水温较低或处于怠速及小负荷运转时,NOx的生成量少,为了保持发动机运转的稳定性,不进行废气再循环。
发动机已达到正常工作温度,而且处于大负荷运转工况时,NOx的生成量较多,此时,应引入废气,并随发动机负荷的增大相应地增加引入的废气量。
在全负荷或高转速下工作时,为了使发动机有足够的动力性,也不进行废气再循环。
EGR 的闭环控制flash? 再循环的废气量由EGR 阀自动控制。
EGR 阀安装在废气再循环通道上,废气再循环通道的一端通排气门,另一端连接进气歧管。
当EGR 阀开启时,部分废气从排气门经废气再循环通道进入进气歧管,进行废气再循环。
EGR 阀一旦关闭,废气再循环随即终止。
由水温和负荷控制的EGR 系统由负荷控制的EGR 系统工作过程电子控制发动机EGR 系统工作过程视频 flash工作原理ECU 根据点火开关、曲轴位置传感器、节气门位置传感器和冷却液温度传感器等输入的信号,判定发动机运转工况,并对EGR 控制电磁阀通电或断电。
当ECU 对EGR 控制电磁阀通电时,电磁阀开启使EGR 阀开启,部分废气经废气再循环通道进入进气歧管。
当ECU 对EGR 控制电磁阀断电时,电磁阀关闭使EGR 阀关闭,不进行废气再循环。

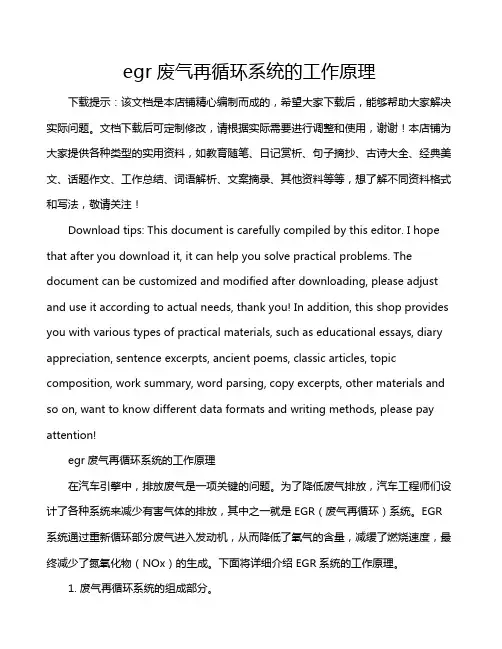

egr废气再循环系统的工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!egr废气再循环系统的工作原理在汽车引擎中，排放废气是一项关键的问题。
EGR原理汽车发动机废气再循环系统EGR的介绍汽车发动机废气再循环系统（EGR）是现代汽车中常见的一个重要组成部分。
本文将详细介绍EGR原理及其工作机制。
1.EGR基本原理EGR系统通过将一部分废气重新引入到发动机燃烧室中，以降低燃烧室温度，减少氮氧化物（NOx）的。
这一废气是由排气系统中的废气再循环阀控制的。
2.EGR系统组成EGR系统由以下几个主要组成部分组成：2.1 EGR阀：控制废气的再循环量，并且根据车辆负载和运行条件进行调节。
2.2 EGR冷却器：冷却废气，降低其温度，以增加EGR系统的效率。
2.3 EGR传感器：可检测废气再循环阀的位置和其他关键参数，以确保EGR系统的正常运行。
3.EGR工作原理当发动机负荷较低或需要减少NOx排放时，EGR系统开始工作。
具体工作原理如下：3.1 发动机运行时，EGR阀封闭，废气无法进入燃烧室。
3.2 当需要再循环废气时，EGR阀打开，一部分废气从排气管进入EGR冷却器。
3.3 在EGR冷却器中，废气被冷却，降低其温度。
3.4 冷却后的废气进入发动机进气道，与新鲜空气混合后进入燃烧室。
3.5 废气与新鲜空气混合会降低燃烧室温度，减少NOx量。
4.EGR系统的优势EGR系统具有以下几个优势：4.1 减少氮氧化物排放量，对环境更友好。
4.2 降低燃烧室温度，延长发动机寿命。
4.3 提高燃烧效率，降低燃油消耗。
5.EGR系统的问题和维护5.1 EGR阀可能会堵塞或卡住，影响EGR系统的正常运行。
定期清洁和维护EGR阀是必要的。
5.2 EGR系统可能出现漏气现象，导致排放异常或发动机性能下降。
及时检查和修复漏气问题至关重要。
5.3 EGR冷却器可能会被沉积物和杂质堵塞，影响废气的冷却效果。
清洁或更换冷却器是必要的维护措施。
6.附件附件：EGR系统工作原理示意图7.法律名词及注释7.1 NOx：氮氧化物，包括一氧化氮（NO）和二氧化氮（NO2），是发动机燃烧产生的有害气体之一。
EGR原理汽车发动机废气再循环系统EGR的介绍汽车发动机废气再循环系统（EGR）原理介绍⒈引言汽车发动机废气再循环系统（EGR）是一种用于控制发动机排放的技术。
它通过将一部分废气重新引入到汽缸中，降低了排放物的，减少了对环境的污染。
⒉ EGR的基本原理⑴ EGR系统构成EGR系统主要由废气收集管、废气冷却器、EGR阀和EGR控制单元组成。
废气收集管负责收集发动机排出的废气，废气冷却器用于降低废气温度，以防止过热对发动机性能的影响。
EGR阀则控制废气的流量，确保适量的废气重新进入汽缸。
EGR控制单元则负责监测和控制EGR系统的工作。
⑵ EGR系统工作原理当发动机工作时，一部分废气通过废气收集管收集，并被送往废气冷却器进行降温。
废气经过冷却后，进入EGR阀进行控制。
EGR阀根据发动机负荷状况和工作状态，控制废气的流量，将其引入到汽缸中。
引入的废气与新鲜空气混合，降低了氧气浓度，减少了燃烧温度和压力，从而降低了氮氧化物（NOx）的。
⒊ EGR系统的优点⑴降低氮氧化物的EGR系统通过减少燃烧温度和压力，降低了氮氧化物的，有效地减少了有害的排放物。
⑵节约燃料废气再循环可以使燃烧过程更充分，减少燃料的消耗，从而提高燃烧效率，节约了燃料。
⑶增加发动机寿命废气再循环可以降低燃烧温度，减少了对发动机的热负荷，延长了发动机的使用寿命。
⒋ EGR系统的挑战与改进⑴降低燃烧效率EGR系统引入的废气含有惰性气体，容易导致燃烧效率下降。
因此，需要对废气进行适度的控制，以保证燃烧效率的提高。
⑵废气冷却废气再循环前需要经过冷却处理，以保证废气的温度不会过高，防止发动机过热。
提高废气冷却器的效率，可以进一步优化EGR系统的性能。
⒌附件本文档无附件。
⒍法律名词及注释本文档无涉及法律名词及注释。
废气再循环控制（egr）基本原理废气再循环控制（EGR）是一种用于减少内燃机排放物的技术。
它的基本原理是通过将一部分废气重新引入到燃烧室中，以降低燃烧温度，从而减少氮氧化物（NOx）的生成。
本文将详细介绍EGR的基本原理及其应用。
我们来了解一下废气再循环控制的背景和意义。
随着环境污染问题的日益突出，减少车辆排放对保护环境和人类健康至关重要。
废气再循环控制作为一种有效的排放控制技术，被广泛应用于汽车和其他内燃机设备中。
EGR的基本原理是将部分废气从排气管路引回到进气道中，与新鲜空气混合后再进入燃烧室进行燃烧。
废气中含有大量的惰性气体，如二氧化碳（CO2）和水蒸气（H2O），它们可以起到降低燃烧温度的作用。
通过降低燃烧温度，EGR可以有效地抑制氮氧化物的生成。
EGR系统由多个组件组成，包括废气再循环阀、EGR冷却器、EGR 控制器等。
废气再循环阀用于控制废气的流量，以满足不同工况下的需求。
EGR冷却器则用于降低废气温度，以提高EGR的效果。
EGR控制器通过监测发动机负荷、转速和冷却液温度等参数，以实时调节EGR的流量和比例。
废气再循环控制技术的应用可以有效地降低内燃机的排放物，特别是氮氧化物。
氮氧化物是大气污染的主要来源之一，对人体健康和环境造成严重影响。
通过引入废气，EGR可以降低燃烧温度，减少氮氧化物的生成。
研究表明，EGR技术可以将氮氧化物排放降低约30%，在柴油发动机中甚至可以达到50%以上的降低。
除了减少氮氧化物排放，废气再循环控制还可以改善燃烧过程，提高燃烧效率。
废气中的惰性气体可以稀释燃料和空气的混合物，减少过量空气的量，从而提高燃烧效率。
这不仅可以降低燃料消耗，还可以提高发动机的动力性能。
废气再循环控制技术在汽车行业得到了广泛应用。
几乎所有的汽油车和柴油车都配备了EGR系统。
此外，EGR技术也被应用于其他内燃机设备，如发电机组、船舶和工程机械等。
随着环保意识的不断提高，废气再循环控制技术将继续发展，以满足更严格的排放标准。
废气再循环控制（EGR）基本原理废气再循环（EGR）是一种用于减少内燃机排放的技术。
通过将一部分废气引回到燃烧室中重新燃烧，可以降低氮氧化物（NOx）排放，改善燃烧过程，提高燃烧效率。
本文将详细讨论EGR的基本原理和相关控制。
1. EGR系统组成一个基本的EGR系统由以下组件构成：•EGR阀门（EGR Valve）：用于控制废气的流量和流速。
•EGR冷却器（EGR Cooler）：降低废气温度，以防止过热引起的问题。
•EGR传感器（EGR Sensor）：用于监测EGR系统的参数，如废气流量、温度等。
2. EGR工作原理EGR系统的工作原理基于以下几个基本原理：2.1 损失燃烧温度将一部分废气重新引回燃烧室中，会减少新鲜空气的进入，使燃烧室内的氧气浓度降低。
由于氧气是燃烧的必要条件之一，降低氧气浓度会导致燃烧温度的下降。
降低燃烧温度将有助于减少NOx的生成。
2.2 稀释燃烧气体废气中含有大量的惰性气体（如氮气），通过引入废气可以将这些惰性气体混合到燃烧气体中，使之稀释。
稀释燃烧气体会降低燃烧温度和压力，减少NOx的生成和燃烧的爆炸性。
2.3 排放物质的再燃废气中的残余氧和未完全燃烧的碳氢化合物可以在再次进入燃烧室时参与燃烧，避免了这些排放物质的直接排放。
这样既减少了污染物的排放，又提高了能量利用率。
2.4 燃烧稳定性的改善废气再循环可以改善燃烧过程的稳定性，降低燃烧噪声和振动。
废气中的惰性气体可以稳定火焰的传播，减少不稳定燃烧带来的问题。
3. EGR系统控制为了实现有效的废气再循环控制，需要对EGR系统进行精确的控制。
利用传感器测量的数据，控制系统可以调整EGR阀门的开度和冷却器的工作温度，以达到最佳效果。
3.1 EGR阀门控制EGR阀门的控制基于发动机的负荷和转速等参数。
控制系统根据这些参数计算出合适的EGR阀门开度，并通过电动或气动驱动器实现准确的控制。
通常，低负荷和高速时废气再循环比例较高，而高负荷和低速时废气再循环比例较低。
汽车废气再循环(egr)系统的控制原理与故障实例一、引言近年来，汽车尾气排放成为环保领域的关注焦点，为了降低尾气排放对环境造成的污染，汽车厂家们纷纷采用了废气再循环（EGR）系统。
本文将深入探讨汽车EGR系统的控制原理以及常见的故障实例，帮助读者更加全面地理解这一关键的汽车排放控制系统。
二、汽车EGR系统的控制原理1. EGR系统的基本原理EGR系统是指通过重新循环汽车发动机的废气，将排气中的一部分进行回收再利用。
其主要原理是通过再循环排气气体来降低发动机燃烧时产生的氮氧化物（NOx）的排放，有效控制车辆的尾气污染。
EGR系统一般由EGR阀、EGR冷却器、EGR压差传感器、EGR控制单元等组成。
2. EGR系统的控制策略在汽车行驶过程中，发动机控制单元（ECU）采集车辆的行驶情况、发动机负载和转速等数据，根据这些数据来控制EGR阀的开启和关闭，从而控制废气的再循环比例。
EGR系统的控制策略主要包括负载控制、速度控制和温度控制等方面。
3. EGR系统的优化为了提高EGR系统的效率和响应速度，有些汽车采用了电控EGR系统，通过电控EGR阀和传感器来实现对废气的更精准控制，提高系统的稳定性和排放控制效果。
三、汽车EGR系统的常见故障实例1. EGR阀堵塞由于长期使用或者油品品质不佳等因素导致EGR阀内部堵塞，使得废气再循环受阻，进而影响到汽车的排放性能。
2. EGR冷却器泄漏EGR冷却器泄漏会导致废气再循环的温度降低，影响系统的效率，同时还可能引起冷却液的消耗和燃烧室内积碳。
3. EGR压差传感器故障EGR压差传感器的故障会导致发动机控制单元无法准确地控制EGR系统的再循环比例，从而影响排放控制效果。
四、个人观点和理解作为汽车废气排放控制的关键系统，EGR系统在环保与动力性能之间达到了一种平衡。
但在实际使用过程中，EGR系统也会出现各种故障，给车辆的性能和排放造成影响。
在日常使用中，及时对EGR系统进行检查和维护显得尤为重要。
