电控发动机废气再循环系统

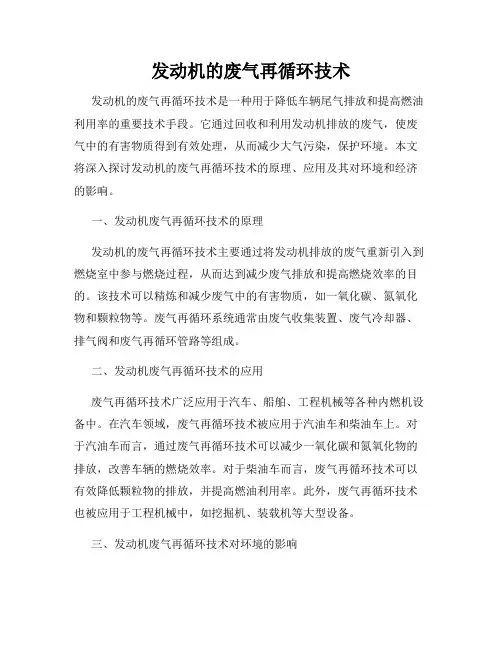

发动机的废气再循环技术发动机的废气再循环技术是一种用于降低车辆尾气排放和提高燃油利用率的重要技术手段。

它通过回收和利用发动机排放的废气，使废气中的有害物质得到有效处理，从而减少大气污染，保护环境。

本文将深入探讨发动机的废气再循环技术的原理、应用及其对环境和经济的影响。

一、发动机废气再循环技术的原理发动机的废气再循环技术主要通过将发动机排放的废气重新引入到燃烧室中参与燃烧过程，从而达到减少废气排放和提高燃烧效率的目的。

该技术可以精炼和减少废气中的有害物质，如一氧化碳、氮氧化物和颗粒物等。

废气再循环系统通常由废气收集装置、废气冷却器、排气阀和废气再循环管路等组成。

二、发动机废气再循环技术的应用废气再循环技术广泛应用于汽车、船舶、工程机械等各种内燃机设备中。

在汽车领域，废气再循环技术被应用于汽油车和柴油车上。

对于汽油车而言，通过废气再循环技术可以减少一氧化碳和氮氧化物的排放，改善车辆的燃烧效率。

对于柴油车而言，废气再循环技术可以有效降低颗粒物的排放，并提高燃油利用率。

此外，废气再循环技术也被应用于工程机械中，如挖掘机、装载机等大型设备。

三、发动机废气再循环技术对环境的影响废气再循环技术对环境具有显著的正面影响。

首先，通过回收废气中的有害物质，废气再循环可以有效减少排放物质对大气造成的污染。

其次，废气再循环也有助于减少温室气体的排放，从而缓解全球变暖的问题。

此外，废气再循环还可以改善空气质量，保护人们的身体健康。

四、发动机废气再循环技术对经济的影响废气再循环技术在经济方面也有着积极的影响。

首先，通过提高燃烧效率，废气再循环可以降低燃油消耗，从而节约能源和降低运营成本。

其次，废气再循环技术的应用可以促进相关产业的发展，推动技术进步和创新。

此外，废气再循环技术也有助于提升车辆的竞争力，提高产品附加值，增强企业的市场竞争力。

综上所述，发动机的废气再循环技术是一项重要的环保和节能技术。

它通过回收和利用废气，减少尾气排放，提高燃料利用率，对环境和经济都具有积极的影响。

egr控制阀工作原理
EGR（废气再循环）控制阀是用于控制发动机内部废气再循环的一个重要部件。

其工作原理如下：
1. 废气再循环，发动机在燃烧燃料时会产生一定量的废气，这些废气中含有一些氮氧化物（NOx）。

为了减少排放的NOx并提高燃烧效率，部分废气会被重新引入到发动机的进气道中，这就是废气再循环。

2. EGR控制阀的作用，EGR控制阀通过控制废气的再循环量来调节发动机的进气氧含量，从而影响燃烧过程中的温度和压力，降低NOx的生成。

这有助于减少对环境的污染，并提高发动机的燃烧效率。

3. 工作原理，EGR控制阀根据发动机转速、负荷、冷却水温度等参数，通过车辆的电控系统控制阀门的开启程度，调节废气再循环的量。

一般来说，当发动机工作在高速、高负荷状态下，EGR控制阀会减少废气再循环量，以确保燃烧过程的充分和高效；而在低速、低负荷状态下，会增加废气再循环量，以降低燃烧温度，减少NOx的生成。

4. 维护和故障排除，EGR控制阀通常需要定期清洁和保养，以确保阀门的正常工作。

如果发动机出现怠速不稳、加速无力、尾气排放超标等问题，可能是EGR控制阀出现故障，需要及时进行维修或更换。

总的来说，EGR控制阀通过控制废气再循环的量，调节发动机的进气氧含量，从而影响燃烧过程中的温度和压力，降低NOx的生成，减少对环境的污染，提高发动机的燃烧效率。

《汽车发动机电控系统检修》课程教案项目七：汽油机排放控制系统的检修1任务二：废气再循环控制系统检修修制定人：汽车发动机电控团队队教学项目汽油机排放控制系统的检修教学任务废气再循环控制系统检修教学目标知识目标1. 了解废气再循环（EGR）控制系统的组成、工作过程和作用；2. 能够制定废气再循环（EGR）控制系统的故障检修方案；3. 能够正确使用相应检测工具对废气再循环（EGR）控制系统故障进行检修。

能力目标1. 培养学生的决策评价能力；2. 培养学生的自学拓展能力；3. 培养学生勤于动脑、动手、善于反思、分析与总结的良好学习习惯。

素质目标1. 培养学生分析问题的素质；2. 培养学生语言表达素质；3. 培养学生的团队合作精神和交流合作素质。

教学重点废气再循环（EGR）控制系统的工作过程教学难点废气再循环（EGR）控制系统检测方法教学素材大众时代超人AJR发动机台架、投影仪、万用表、手动真空泵、综合故障诊断仪等常用诊断工具课型理实一体课授课课时 4教学过程教学内容方法与手段时间教学过程实施导入组织学生，导入项目课程。

客户反应发动机怠速熄火，发动机动力性能差，请按专业要求排除故障。

讨论；项目教学法15 资讯一、废气再循环的作用与定义废气再循环简称EGR（Exhaust Gas Recirculation）系统，是目前用于降低XNO排放的一种有效措施。

它是将一部分排气引入进气管与新混合气混合后进入气缸燃烧，从而实现再循环，并对送人进气系统的排气进行最佳控制，如图1所示。

图1 废气再循环的工作原理EGR系统净化XNO的基本原理是：排气中的主要成分是2CO、OH2、2N等，这三种气体的热容量较高。

当新混合气和部分排气混合后，热容量也随之增大。

在进行相同发热量的燃烧时，讲授法、情景教学法；多媒体课件20与不混和时相比，可使燃烧温度下降，这样就抑制X NO 生成，因为X NO 主要是在高温富氧的条件下生成的。

但过度的废气再循环，使混合气的着火性能和发动机输出功率下降，将会影响发动机的正常运行，特别是在怠速、低转速小负荷及发动机处于冷态运行时，再循环的废气将会明显降低发动机的性能。

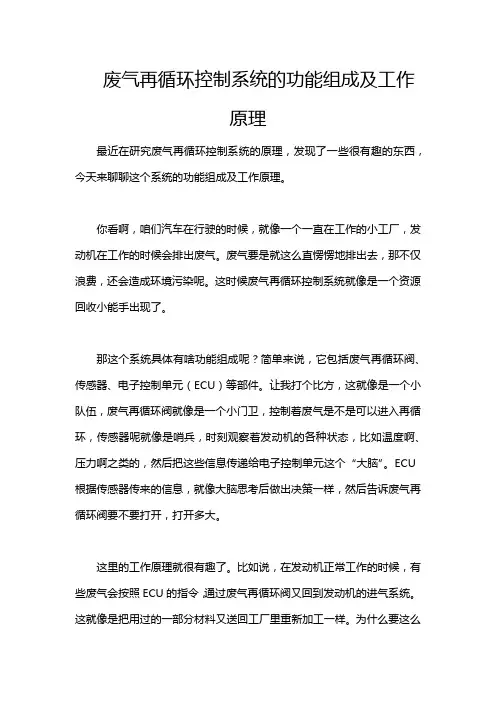

废气再循环控制系统的功能组成及工作原理最近在研究废气再循环控制系统的原理，发现了一些很有趣的东西，今天来聊聊这个系统的功能组成及工作原理。

你看啊，咱们汽车在行驶的时候，就像一个一直在工作的小工厂，发动机在工作的时候会排出废气。

废气要是就这么直愣愣地排出去，那不仅浪费，还会造成环境污染呢。

这时候废气再循环控制系统就像是一个资源回收小能手出现了。

那这个系统具体有啥功能组成呢？简单来说，它包括废气再循环阀、传感器、电子控制单元（ECU）等部件。

让我打个比方，这就像是一个小队伍，废气再循环阀就像是一个小门卫，控制着废气是不是可以进入再循环，传感器呢就像是哨兵，时刻观察着发动机的各种状态，比如温度啊、压力啊之类的，然后把这些信息传递给电子控制单元这个“大脑”。

ECU 根据传感器传来的信息，就像大脑思考后做出决策一样，然后告诉废气再循环阀要不要打开，打开多大。

这里的工作原理就很有趣了。

比如说，在发动机正常工作的时候，有些废气会按照ECU的指令，通过废气再循环阀又回到发动机的进气系统。

这就像是把用过的一部分材料又送回工厂里重新加工一样。

为什么要这么做呢？一方面呢，可以减少氮氧化物（这个氮氧化物啊，就像调皮捣蛋的小怪兽，是汽车尾气里的污染物之一哦）的排放，因为废气再循环降低了燃烧温度，抑制了氮氧化物的产生。

另一方面呢，还可以提高发动机的效率。

有意思的是，这个系统可不是随便什么时候、什么程度的废气都能再循环的。

说到这里，你可能会问，那它怎么知道什么时候该让多少废气再循环呢？这就要说到传感器了。

传感器就像洞察一切的小侦探。

比如说，当发动机在冷启动的时候，因为发动机还没“热身”好呢，如果这时候让废气再循环，就像是给一个还没准备好的人增加了额外的负担，所以这时候ECU就会根据传感器传来的发动机温度低这个信息，不让废气再循环阀工作。

等发动机温度上升到正常工作温度了，就开始让废气进入再循环系统了。

实际应用案例也不少，很多汽车厂商都使用了这个系统来满足日益严格的环保排放标准。

废气再循环的基本原理与工作原理简介废气再循环（Exhaust Gas Recirculation，EGR）是一种减少内燃机排放物的技术，通过将一部分排放的废气重新引入到燃烧室，以降低燃烧温度，减少氮氧化物的生成，并提高燃烧效率。

工作原理1.采集废气：废气再循环系统首先会采集排放的废气，通常通过排气管收集进废气再循环管道。

2.混合与调节：采集到的废气与新鲜空气混合在一起。

通常，废气再循环系统会通过阀门来控制混合比例，以调节再循环的废气量。

这样可以确保燃烧室中的气体组成适宜，避免对发动机性能产生负面影响。

3.重新进入燃烧室：调节好的混合气体会再次进入燃烧室。

由于进入燃烧室的气体中含有大量惰性成分，如二氧化碳（CO2）和水蒸汽（H2O），其占比增加会降低混合气体的有效氧气含量，从而降低燃烧温度。

4.降低燃烧温度：通过引入降低的燃烧温度，废气再循环可以有效地减少氮氧化物（NOx）的生成。

高温下，氮氧化物的生成率会增加，而降低燃烧温度能够减少氮氧化物的生成。

5.减少氮氧化物的生成：减少燃烧温度不仅可以降低氮氧化物的生成，还可以减少部分燃料在缸内燃烧前夕自发燃烧的现象（称为低温预燃），从而降低怠速时发动机的振动和噪音。

6.提高燃烧效率：废气再循环同时还能够提高燃烧效率。

通过降低燃烧温度，并改变气体组成，可以使得燃料更加充分燃烧，减少未燃烧的残留物，提高燃烧效率。

废气再循环的优点1. 降低氮氧化物排放废气再循环技术通过降低燃烧温度来减少氮氧化物的生成，能够有效减少汽车尾气中的氮氧化物排放，对改善空气质量具有积极作用。

2. 减少颗粒物排放废气再循环降低了燃烧温度，并改善了燃料的混合和燃烧过程，从而减少了颗粒物的生成。

颗粒物是空气污染中的一个重要组成部分，对人体和环境健康造成负面影响。

3. 节约燃料通过废气再循环，可以使得燃料更加充分燃烧，提高燃烧效率，从而减少燃料的消耗。

这对于节约能源和降低使用成本都具有重要意义。

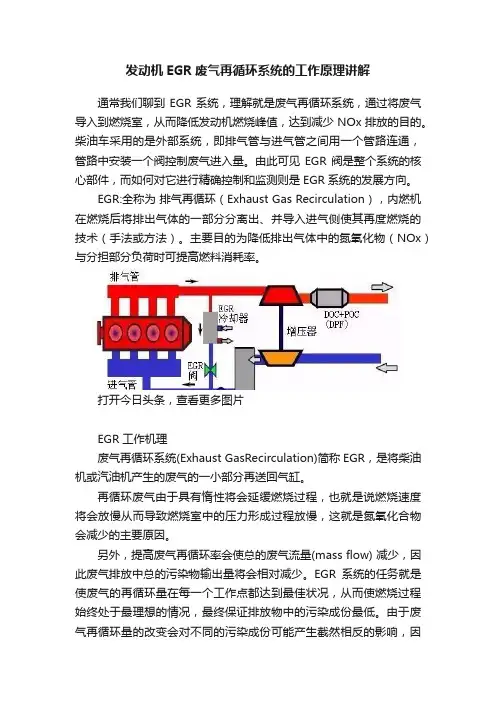

发动机EGR废气再循环系统的工作原理讲解通常我们聊到EGR系统，理解就是废气再循环系统，通过将废气导入到燃烧室，从而降低发动机燃烧峰值，达到减少NOx排放的目的。

柴油车采用的是外部系统，即排气管与进气管之间用一个管路连通，管路中安装一个阀控制废气进入量。

由此可见EGR阀是整个系统的核心部件，而如何对它进行精确控制和监测则是EGR系统的发展方向。

EGR:全称为排气再循环（Exhaust Gas Recirculation），内燃机在燃烧后将排出气体的一部分分离出、并导入进气侧使其再度燃烧的技术（手法或方法）。

主要目的为降低排出气体中的氮氧化物（NOx）与分担部分负荷时可提高燃料消耗率。

打开今日头条，查看更多图片EGR工作机理废气再循环系统(Exhaust GasRecirculation)简称EGR，是将柴油机或汽油机产生的废气的一小部分再送回气缸。

再循环废气由于具有惰性将会延缓燃烧过程，也就是说燃烧速度将会放慢从而导致燃烧室中的压力形成过程放慢，这就是氮氧化合物会减少的主要原因。

另外，提高废气再循环率会使总的废气流量(mass flow) 减少，因此废气排放中总的污染物输出量将会相对减少。

EGR系统的任务就是使废气的再循环量在每一个工作点都达到最佳状况，从而使燃烧过程始终处于最理想的情况，最终保证排放物中的污染成份最低。

由于废气再循环量的改变会对不同的污染成份可能产生截然相反的影响，因此所谓的最佳状况往往是一种折衷的，使相关污染物总的排放达到最佳的方案。

比方说，尽管提高废气再循环率对减少氮氧化物（NOx）的排放有积极的影响, 但同时这也会对颗粒物和其他污染成份的增加产生消极的影响。

控制原则发动机的工况不同，对EGR量的要求也不同。

为了使EGR系统能更有效地发挥作用，必须对参加EGR的废气数量加以限制。

随着负荷的增加，EGR的量也相应地增加，并能达到最佳值；怠速及低负荷时，NOx排放浓度较低，为保证正常燃烧，不进行EGR；暖机过程中，发动机温度低，NOx排放浓度也较低，为防止EGR 恶化燃烧过程，不进行EGR；大负荷、高速或油门全开时，为保证发动机的动力性，不进行EGR；加速时，为了保证汽车的加速性及必要的净化效果，EGR在过渡过程中起作用。

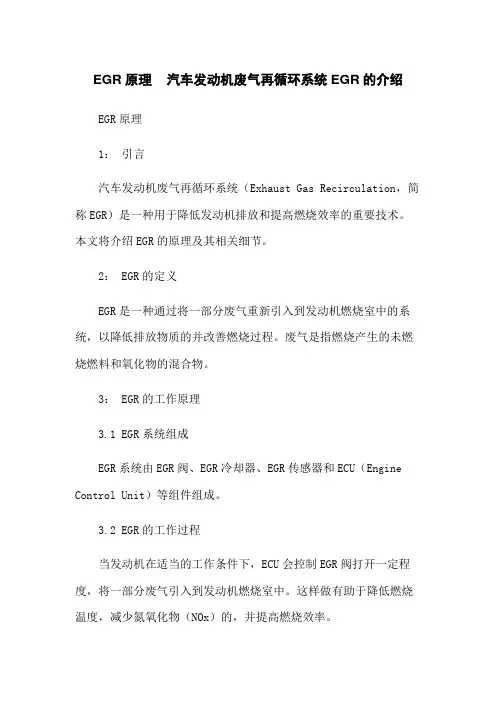

EGR原理汽车发动机废气再循环系统EGR的介绍EGR原理1：引言汽车发动机废气再循环系统（Exhaust Gas Recirculation，简称EGR）是一种用于降低发动机排放和提高燃烧效率的重要技术。

本文将介绍EGR的原理及其相关细节。

2： EGR的定义EGR是一种通过将一部分废气重新引入到发动机燃烧室中的系统，以降低排放物质的并改善燃烧过程。

废气是指燃烧产生的未燃烧燃料和氧化物的混合物。

3： EGR的工作原理3.1 EGR系统组成EGR系统由EGR阀、EGR冷却器、EGR传感器和ECU（Engine Control Unit）等组件组成。

3.2 EGR的工作过程当发动机在适当的工作条件下，ECU会控制EGR阀打开一定程度，将一部分废气引入到发动机燃烧室中。

这样做有助于降低燃烧温度，减少氮氧化物（NOx）的，并提高燃烧效率。

4： EGR的优点和应用4.1 降低氮氧化物排放通过EGR系统的应用，可有效地减少发动机排放的氮氧化物，从而降低对环境的污染。

4.2 提高燃烧效率EGR系统能够改善燃烧过程，减少燃烧温度波动，提高燃烧效率，进而提高发动机动力和燃油经济性。

4.3 控制发动机工作温度通过向燃烧室引入废气，可以有效地降低发动机工作温度，减少引擎部件的磨损和腐蚀。

4.4 减少噪音和振动EGR系统的应用可以降低发动机的噪音和振动，提高整车的行驶舒适性。

5： EGR的挑战和解决方案5.1 污染物的控制虽然EGR系统可以降低排放物质的，但引入废气也可能带入一些污染物。

因此，需要对EGR系统进行精确的控制和优化，以达到最佳的污染物控制效果。

5.2 EGR的冷却EGR气体中的热量可能会对发动机产生不利影响，因此需要对EGR气体进行冷却，以确保发动机工作温度的稳定。

5.3 EGR系统的可靠性和耐久性由于EGR系统涉及到废气的引入和一系列的传感器与控制器的操作，因此对EGR系统的可靠性和耐久性要求较高。

6：附件本文档涉及附件：无7：法律名词及注释7.1 EGR阀：EGR系统中用于控制废气进入发动机燃烧室的阀门。

废气再循环工作原理废气再循环（EGR）是一种减少发动机排放的技术。

它通过将部分废气重新引入到发动机中，从而降低氮氧化物（NOx）的生成，同时提高燃烧效率。

本文将详细介绍废气再循环的工作原理。

一、废气再循环的概念废气再循环是指将部分排出的废气重新引入到发动机中参与燃烧过程，以降低发动机排放物质的一种技术。

通过这种方式可以降低NOx的生成，提高燃烧效率，并且对于某些汽车型号还可以提高油耗表现。

二、废气再循环系统组成1. EGR阀门EGR阀门是控制废气进入发动机的关键部件。

它根据ECU（电子控制单元）发送的指令来控制开关状态，从而调整进入发动机的废气量。

2. EGR冷却器EGR冷却器是用来冷却进入发动机前的废气，以避免过热对发动机造成损害。

通常采用水冷或者空冷方式。

3. EGR管路EGR管路是将废气从排气管道引入到发动机进气道的通道。

它需要具有一定的耐高温、耐腐蚀性能。

三、废气再循环系统工作原理废气再循环系统的工作原理可以分为以下几个步骤：1. 检测发动机工况ECU通过传感器检测发动机的转速、负荷、温度等参数，以确定当前工况下是否需要进行废气再循环。

2. 控制EGR阀门开关状态如果ECU判断需要进行废气再循环，则会发送指令控制EGR阀门开关状态。

当阀门打开时，部分排出的废气会被引入到发动机进气道中参与燃烧过程。

3. 冷却废气由于排出的废气温度较高，如果直接进入发动机可能会对发动机造成损伤。

因此，在进入发动机之前，需要通过EGR冷却器将其冷却至一定温度。

4. 燃烧过程中NOx生成降低由于废气中含有大量惰性成分，这些成分参与燃烧后可以降低燃烧温度，从而减少NOx的生成。

5. 燃烧效率提高废气中的惰性成分参与燃烧后可以提高燃烧效率，从而降低油耗和排放。

四、废气再循环系统的优缺点1. 优点（1）降低NOx排放：废气再循环可以将部分废气重新引入到发动机中参与燃烧过程，从而降低NOx的生成，减少对环境的污染。

（2）提高燃油利用率：废气再循环可以提高发动机的燃烧效率，从而降低油耗。

废气再循环阀在汽车中的工作原理和注意事项废气再循环阀英文缩写为EGR阀，EGR阀是一个安装在汽油机上用来控制反馈到进气系统的废气再循环量的机电一体化产品。

它通常位于进气歧管的右侧，靠近节气门体，有一通向排气歧管的短金属管与它相连。

其作用是对进入进气歧管的废气量进行控制，使一定量的废气流入进气歧管进行再循环。

EGR阀是废气再循环装置中非常重要的、关键的部件.•EGR阀的工作原理；EGR系统的主要元件是数控式EGR阀，数控式EGR阀安装在右排气歧管上，其作用是独立地对再循环到发动机的废气量进行准确的控制，而不管歧管真空度的大小。

EGR阀通过3个孔径递增的计量孔控制从排气歧管流回进气歧管的废气量，以产生7种不同流量的组合。

每个计量孔都由1个电磁阀和针阀组成，当电磁阀通电时，电枢便被磁铁吸向上方，使计量孔开启。

旋转式针阀的特性保证了当EGR阀关闭时，具有良好密封性。

EGR阀通常在下列条件下开启：1.发动机暖机运转。

2.转速超过怠速。

ECM根据发动机冷却水温传感器、节气门位置传感器和空气流量传感器来控制EGR系统。

我们在对汽车保养时，往往会忽视EGR阀的保养和维护。

EGR阀出现故障对发动机影响比较大，轻则发动机抖动厉害，针阀备卡滞。

重则发动机经常性熄火，原因针阀无法正常开启，导致发动机熄火。

•EGR阀卡滞的根本原因；.1. 不合格的汽油中含有氯的成分，在燃烧后通过排气进入EGR后，对其产生了腐蚀，导致阀门无法正常工作；• 2. 外部锈粒导致EGR阀不能正常关闭。

解决办法；1.对EGR进行彻底清洗，以保证EGR的针阀恢复活动并顺畅工作2.为了排除污染源，建议更换清洁汽油；3.定时清洗发动机内部积炭。

4.每5000公里添加原厂燃油添加剂，它可以对整个油路和燃油清理和净化作用，减少废气的产生。

汽车废气再循环的工作原理1.作用：废气再循环(EGR)系统用于降低废气中的氧化氮(NOX)的排出量。

氮和氧只有在高温高压条件下才会发生化学反应，发动机燃烧室内的温度和压力满足了上述条件，在强制加速期间更是如此。
