第十三章 构造运动

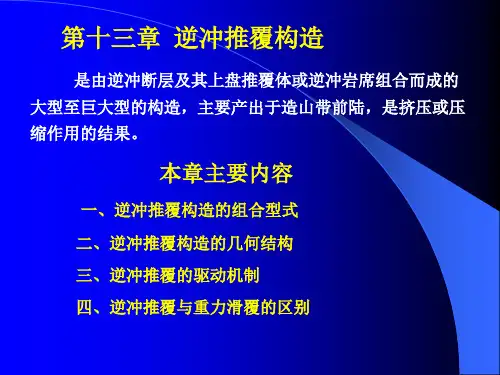

第十三章 逆冲推覆构造
是由逆冲断层及其上盘推覆体或逆冲岩席组合而成的 大型至巨大型的构造，主要产出于造山带前陆，是挤压或压 缩作用的结果。
本章主要内容
一、逆冲推覆构造的组合型式 二、逆冲推覆构造的几何结构 三、逆冲推覆的驱动机制 四、逆冲推覆与重力滑覆的区别
第一节 逆冲推覆构造的组合型式 1 叠瓦式逆冲断层
2）变形强度、变形性状和变形结构等方面有显著差 异。
3）分段标志往往是横切逆冲断层的平移断层或变 形强化带。
第三节 逆冲推覆构造的扩展
1. 前展式或背驮式（Piggyback propagation）
新的逆冲断层发育在老的逆冲断层之下，断层依次向前方 （前陆）扩展，增生在前锋。
2. 后展式或上叠式（Overstep propagation）
2 断展褶皱作用(Fault-propagation folding)——逆 冲岩席在开始爬升过程中引起的褶皱作用。褶皱形 成于逆冲断层的终端，褶皱发生与断坡形成同时。
3 断滑褶皱作用(Detachment folding)——逆冲岩席 在顺层滑动过程中引起的褶皱作用。与断坡无关， 褶皱也形成于逆冲断层的终端。
1）多次推覆，叠置形成堆 拄（nappe rill）。
2）应变不均匀，接触面处 应变最强。可达100：1（Ｘ： Ｚ）
3）变形自下向上趋于复杂，
4）各种伴生、派生构造明 显自下向上变化。
3 逆冲推覆构造的分段：
指逆冲断层沿走向上的分段变化。
1）沿走向各分段上的逆冲断层运移量或压缩量的总 和基本一致，不同分段上可能出现明显的变化。
二 关于驱动力问题（动力学 至今仍没有得到很好解决的
问题）
1 水平挤压力
矛盾1. 挤压作用力与推覆体所能承受的最大应力：数十 甚至数百公里的推覆体若作长距离运移所需要的作用力非 常巨大，远远超过了岩石强度，岩席早在运移前就已破裂，

第三节 构造运动的地质记录
任何构造运动均会在其当时的地貌、沉积、 变形等多方面留下记录。从而为我们研究构 造运动提供了重要依据。 一、地貌记录 1、河流阶地(terrace) 1）定义 河谷谷坡上形成的一般洪水不能淹没的阶 梯状地形。河流阶地是因地壳的抬升，河流 下蚀作用加强，使早先的河漫滩沉积物成为 一平坦的台地。
第十三章 构造运动
第一节 构造运动的分类 第二节 构造运动的特征
第三节 构造运动的地质记录
第四节 地震
第一节 构造运动的分类 一、定义
构造运动(tectonic movement)（地壳运动） 是指地球内部动力作用造成地壳或岩石圈的 机械变形与变位(升、降、旋、褶皱、断裂、 地震、移动)。二、分类Biblioteka 长江三峡地区茅草坝夷平面分布图
• 贡嘎山地区地形与夷平面剖面图(据陈富斌,1992, 有修改)
3、岩溶地貌（喀斯特地貌）
落 水 洞 溶 蚀 漏 斗
桂 林 石 林
溶 沟
石 芽
4、洪积扇(diluvial fan)和洪积台地(diluvial upland) 洪积扇和洪积台地一般沿山麓与盆地的过渡带 分布，与山前断裂走向一致。
第二节 构造运动的特征
一、影响范围
构造运动主要发生在岩石圈范围内，因 其动力与地幔软流圈的活动密切相关，因此， 我们把岩石圈和软流圈一起称为构造圈。其 深度大约在地面以下220公里，有些构造活动 可发生在720公里以下或更深处。 二、构造运动的速度与幅度 构造运动的速度与幅度在不同的地区， 不同的时间，不同的运动方式，其表现不同。 通常情况下，水平运动的速度和幅度要大于 垂直运动的速度和幅度，构造活动区要大于 构造稳定区。
挽近构造运动：通常将发生在新近纪至全新世 之间（23-0.01Ma）的构造运动称之为挽近 构造运动。该时期的构造运动，现代人已无 法感知，但仍可通过地质、地貌等记录识 别。如河流阶地、海蚀阶地、洪积扇等。 现代构造运动：通常将发生在第四纪全新世以 后（近1万年以来）的构造运动称之为现代 构造运动。尤其是人类有文字记录以来和目 前正在发生的运动最为人们熟知，如地震等。

其中对王良断层活动性评价曾有很大争议。王良断层 在大坝下游6.5km处，走向北300东，长约10km，可见露 头断续延伸5km。根据王良断层错动了砾石层（N2～ Q1），1960年曾记录到两次小地震，故王良断层被认为 是一条活断层，还可能诱发水库地震。
6.5km
300 长10km
因此应如何评价该断层的活动性？ 经调查并在断层北段秦家门作了断层探槽，
三、新构造运动的类型和强度
（一）新构造运动的类型
１．垂直运动
以 mm/a 计
２．水平运动
以 cm/a 计
３．板块的旋转运动
4 . 关于垂直运动与水平运动的关系的讨论
（二）新构造运动的强度 １．新构造运动的似速度 （１）似速度是一种平均值 （２）似速度是一种综合值 （３）似速度通常小于真速度 ２．新构造运动的真速度：瞬时速度
我国地震空间上的带状分布（图13-5）
东南沿海及台湾省地震带。 属环太平洋地震带
郯城---庐江地震带 华北地震带 横贯中国的南北地震带 西藏--滇西地震带。
属地中海-印度尼西亚地震带
（四）地震标志
１．地震分布带 2．地震与断层
地震开始约经过50秒后，第一个 断层开始移动，10秒后第二个断 层开始持续约60秒的移动，摇晃 可能持续了约2分钟。因为断层 的移动距地表很近，从而加大了 灾害。在震中附近地表出现了约 7米的地面错位。
（一）地质表现 （二）地貌标志 （三）沉积物标志 （四）地震标志 （五）火山活动 （六）大地测量与地球物理异常
二、新构造运动的表现
（一）地质表现 １．新地层的变形和变位 ２．构造破碎带疏松，未胶结，构造岩新鲜 （二）地貌标志 １．新构造运动的直接地貌标志 图13-2 ２．新构造运动的间接地貌标志

构造运动的方向性
构造运动的方向随着时间和空间的变化而变化，往往表现为水平运
动和垂直运动兼而有之，只不过某一时期以水平运动为主，另一时
期以垂直运动为主。各种性质的构造运动是相互联系的，不可截然
分开的。
构造运动的速度、幅度和区域性
2、构造运动的速度、幅度和区域性 地壳运动的速度有快有慢，快的如地震、断层，可在短暂时间内 引起显著的变形、位移，但大多数构造运动是岩石圈的一种长期而缓 慢的运动。构造运动不可能使所有的地方同时升降，而是同一时期不 同地区遭受不同的地质作用，活动性也有很大的不同，表现为强烈的 区域性特征。
要查询已有的地质图，进行分析，然后沿着岩石倾向穿越所有岩层，并
二、岩石的变形
岩石的变形与其他物体一样，一般要经过弹性变形、塑性变形和
断裂变形三个过程。
1.弹性变形：岩石在受到外力发生变形时，当外力去掉后变形 立即消失，这种变形称为弹性变形，如地震波即属于这种变形。 2.塑性变形：岩石受到外力（超过弹性变形）时）发生变形， 当外力消失，不能恢复变形，而成为永久性变形，但仍然保持连续 完整性，这样的变形称为塑性变形，褶皱构造属于这种变形。
断裂变形
3.断裂变形：岩石受外力达到或超过岩石的强度极限时，岩石内部的结
合力遭到破坏，产生破裂面，失去了它的连续完整性，这种变形称为断
裂变形。
岩石变形和变位的产物称为地质构造，基本地质构造有褶皱和断裂。
第三节 褶皱构造
第三节 褶皱构造
褶皱构造：地质体中呈弯曲形态的构造现象，是岩石中的各种面
（层理、面理等）发生弯曲而显示的变形。 褶皱是地壳中最基本的构造型式，是最引人注目的地质构造，它形 象地反映了岩石曾经发生过连续变形。
第十三章 构造运动与地质构造
