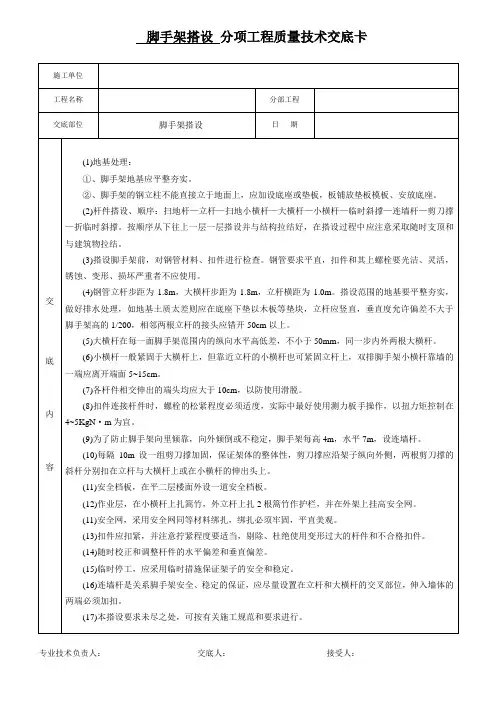

脚手架工程工程质量技术交底卡

脚手架工程施工技术交底一、工程概况本工程为脚手架工程施工项目，位于XXX地区，主要包括主体建筑的外墙脚手架搭设，以及部分内部装修施工所需脚手架的搭建。

工程总占地面积约XXX平方米，建筑主体高度约XXX米，脚手架搭设面积约为XXX平方米。

工程预计施工周期为XX个月，脚手架搭设工程量较大，技术要求高，为确保工程质量和施工安全，特制定本施工方案。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1.组织项目技术团队学习相关脚手架施工规范、标准，确保施工人员熟悉施工要求。

2.根据工程实际情况，编制脚手架施工方案，明确施工工艺、技术要求、安全措施等。

3.对施工人员进行技术交底，确保施工人员掌握脚手架搭设、拆除等操作要领。

4.制定脚手架施工图纸，明确脚手架搭设的平面布置、立杆、横杆、斜撑等构造要求。

（二）、物资准备工作1.根据工程量计算，提前采购所需的主要材料，包括：- 钢管：约XXX吨；- 扣件：约XXX套；- 脚手板：约XXX块；- 安全网、密目网：约XXX平方米；- 连墙件、防雷设施等配件：根据实际需求采购。

2.对采购的材料进行质量检验，确保材料符合国家标准和施工要求。

3.提前组织材料进场，并做好材料堆放、保管工作，防止材料损坏、锈蚀。

4.根据施工进度计划，合理安排材料供应，确保施工顺利进行。

三、一般规定1. 施工应符合国家现行的有关建筑施工安全规范、脚手架施工规范以及相关质量标准。

2. 脚手架搭设前，必须对施工人员进行安全技术交底，确保每位施工人员了解施工方案、操作规程和应急措施。

3. 脚手架施工前应编制详细的施工组织设计，明确施工流程、施工方法、施工顺序和施工要求。

4. 脚手架的材料、构件和设备应符合国家规定的产品标准和质量要求，严禁使用不合格产品。

5. 脚手架的搭设应严格按照设计图纸和施工方案进行，不得随意更改结构构造和搭设方式。

6. 脚手架搭设过程中，应定期进行检查和验收，确保脚手架结构稳定、安全可靠。

法上下通行，故该部位人员通行时，在内外立杆之间设置爬梯，内撑梁处由于内立杆与内撑梁之间的间距很小，人员无法通行，故内立杆与外墙间的间距需适当加大，设定为400mm。

由于东南边内撑梁有锚杆，所以内撑梁处爬梯分两种情况处理，详见附图。

五、防护
外架水平防护按下图所示搭设。

外墙施工时可将横杆延伸至墙边搭设操作平台，横杆上铺钢脚手板，并搭设两道0.6m的防护栏杆。

外墙防水施工时拆掉平台。

六、脚手架拆除
拆除作业应按确定的程序进行拆除：安全网→挡脚板及脚手板→防护栏杆→剪刀撑→斜撑杆→小横杆→大横杆→立杆。

拆架程序应遵守“由上而下，先搭后拆”的原则，并按“一步一清”原则依次进行。

严禁上下同时进行拆架作业。

不准分立面拆除或在上下两步同时拆除，做到一步一清，一杆一清。

拆立杆时，要先抱住立杆再拆开最后两个扣件。

拆除大横杆、斜撑、剪刀撑时，应先拆中间扣件，然后托住中间，再解端头扣件。

所有连墙杆必须随脚手架拆除同步下降，严禁先将连墙件整层或数层拆除后再拆脚手架，分段拆除高差不应大于两步，如高差大于两步，应增设连墙件加固。

4、质量保证措施:
操作人员作业必须进行岗前技术培训与安全教育。

钢管有严重锈蚀、弯曲、压扁或有裂缝的不得使用，扣件发现有脆裂、变形滑脱、滑丝的严禁使用。

专业技术负责人：交底人：接受交底人：。

脚手架施工技术交底完整版一、工程概况本项目为某高层建筑脚手架施工工程，工程地点位于城市中心区域，建筑占地面积约10000平方米，建筑高度为98米，共28层。

结构类型为钢筋混凝土框架-剪力墙结构。

本工程脚手架施工主要包括落地式双排钢管外脚手架的搭设，以及相应的一般规定、技术管理措施等。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 熟悉施工图纸，了解工程特点及施工要求，掌握相关规范及标准。

2. 编制施工方案，明确施工工艺、施工顺序、施工方法及质量标准。

3. 对施工人员进行技术交底，确保施工人员了解工程要求、施工方法及安全措施。

4. 准备相关施工图纸、规范、标准、施工方案等技术资料。

（二）、物资准备工作1. 钢管：采用φ48.3×3.6mm的钢管，数量约为10000米。

2. 扣件：包括直角扣件、旋转扣件、对接扣件等，数量约为5000套。

3. 脚手板：采用杉木脚手板，数量约为2000块。

4. 安全网：包括密目安全网、立网等，数量约为1000平方米。

5. 钢丝绳：采用φ12.5mm的钢丝绳，数量约为500米。

6. 连墙件、防锈漆、刷子、锤子、扳手等辅助材料及工具。

7. 根据工程进度，提前采购上述材料，确保材料质量符合国家标准。

8. 建立材料管理制度，对材料进行验收、分类、堆放、保管，确保材料质量。

9. 对主要材料进行复验，如钢管、扣件等，确保材料合格。

10. 按照施工进度计划，合理安排材料供应，确保施工顺利进行。

三、一般规定1. 施工前，必须对现场施工人员进行安全技术交底，确保每位施工人员熟悉施工方案、工艺流程、安全措施等。

2. 脚手架施工必须遵循国家和地方的相关法律法规、标准及规范，如《建筑施工扣件式钢管脚手架安全技术规范》等。

3. 脚手架施工前应进行现场勘查，评估现场环境及建筑物结构，确保脚手架施工方案符合实际需求。

4. 脚手架施工过程中，应定期进行安全检查，发现问题及时整改，确保施工安全。

脚手架施工技术交底记录日期：XXXX年XX月XX日地点：XXXXXXXX参与人员：项目经理、安全主管、班组长、工人等一、前言为确保脚手架施工的安全与质量，提高工人的安全意识和技术水平，特进行技术交底。

通过本次交底，使各参与人员了解脚手架施工的流程、要求和技术要点，增强安全意识，共同做好施工工作。

二、施工概况1.项目名称：XXXXXXXX2.施工单位：XXXXXXXX3.施工范围：XXXXXXXX三、施工方案1.施工流程1.1搭建前期准备-了解设计图纸和相关技术要求-确定脚手架的类型和规格-准备所需材料和工具1.2基础施工-根据设计要求，进行脚手架的基础施工，确保稳固耐用-基础符合设计要求，通过验收后方可继续施工1.3主体搭设-按照设计图纸和脚手架类型，进行主体搭设-搭设过程中要注意安全防护，确保工人的人身安全1.4通道和防护设施安装-配置并设置脚手架的通道和安全防护设施，保证工人安全施工1.5设备安装-安装并检验脚手架上所需的工作设备，如吊篮、升降机等1.6材料运送和储存-确保脚手架上材料的储存和运送安全有序1.7完工验收-在脚手架搭设完毕后，进行相关的验收工作-完成验收后，方可进入下一阶段的工作2.注意事项2.1施工安全-严格遵守脚手架的安全操作规程和操作规范-使用个人防护装备，并进行检查和维护2.2施工标准-搭设脚手架要符合相关的国家标准和规范-各个连接点必须牢固可靠，不得有失稳、晃动等情况2.3工作环境-维持脚手架施工环境的整洁与安全，确保施工效率与质量四、技术要点1.脚手架选择-根据项目需求和设计图纸，选择适合的脚手架类型和规格2.基础施工-选择合适的基础形式，如嵌入式、支腿式等-对基础进行勘测、测量，确保基础质量符合要求3.搭设流程-确定搭设顺序和高度，严格按照顺序进行搭设-注意脚手架与建筑物之间的固定和支撑4.连接点处理-采用专业连接件，严禁使用短斜撑等非专用件连接-连接点要有足够的支撑，确保结构牢固可靠5.安全防护-安装安全扶手、安全网、踏板等防护设施，确保工人安全-检查脚手架上的安全装置是否完好有效，如脚手板的固定等五、结语本次脚手架施工技术交底记录了脚手架施工的流程、要求和技术要点。

注：1、项目对操作人员进行安全技术交底时填写此表；2、签名处不够时，应将签到表附后。

2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

12、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

1、本表头由交底人填写,交底人与接受交底人各保存一份，安全员一份；2、当做分部、分项施工作业安全交底时,应填写“分部、分项工程名称”栏；3、交底提要应根据交底内容把交底重要内容写上。

技术交底记录工程名称交底部位工程编号日期交底内容：一、施工准备1、材料准备钢管、十字扣件、转扣、连接扣、脚手板2、材料要求1．脚手架采用扣件式钢管脚手架，直径48mm、壁厚3.5mm，无严重锈蚀、弯曲、压扁或裂纹。

2．扣件必须符合国家质量标准，不得有裂纹、气孔，不宜有缩松、砂眼或其它性能的缺陷。

3．扣件与钢管的贴合面必须严格整形，以保证与钢管扣紧时接触良好，当夹紧钢管时，开口处的最小距离不小于5mm，活动部位能灵活转动，旋转面间隙应小于1mm。

4.脚手板以厚度5cm、宽度20cm的坚固木板为准；如厚度不足必须加固；凡是腐朽、扭纹、破裂、有较大的横向透节的木板都不准使用。

5.扣件不准有脆裂、变形、砂眼、螺丝不正、滑牙等情况，并根据管径大小选用，不准乱用；3、机具准备安全带、扳手、安全帽、工具袋、二、作业条件1、防护用品及工具齐全；2、脚手架基础夯实完毕且验收合格；3、作业工人必须经过安全培训；三、施工工艺1、脚手架搭设顺序：地基夯实平整→放线定位→放垫木→放横向扫地杆→立杆→纵向扫地杆→第一步横杆→（安装梁横担的小横杆→安梁底模→立梁一边侧模→铺设木方）仅在有梁部位使用→安板底模→（绑扎梁钢筋→验收钢筋→封梁另一边侧模→加固梁板模）仅在有梁部位使用·······→安装剪刀撑2、搭脚手架前，仔细检查工作环境、防护用品和工具，做好准备工作。

3、脚手架基础必须分层回填夯实（分层厚度300mm，蛙式打夯夯实3遍），上面加垫板，垫板长4m，宽大于0.2m，厚度5cm的木板，平行于柱体设置，垫板要铺平放稳，不得悬空。

4、安放横向扫地杆，扫地杆不得高于地面30cm。

5、放置立杆，立杆横距a=1.5m，立杆纵距b=1.0m，步距H1=1.5m。

结合楼梯层高，立杆接长采用4m长，特别区域有接头，那要交错布置，相邻两立杆接头不应设置在同一步距内。

各接头位置不宜大于在步距中间的h/3处。

一、交底编号：[填写交底编号]二、工程名称：[填写工程名称]三、施工单位：[填写施工单位名称]四、分项工程名称：[填写分项工程名称]五、交底日期：[填写交底日期，格式：年月日]六、交底人：[填写交底人姓名及职务]七、参加交底人员：[填写参加交底人员姓名及职务]八、交底内容：一、安全注意事项1. 作业人员要求：- 所有作业人员必须经过专业培训，并取得相应资格证书。

- 作业人员进入现场必须佩戴安全帽、系好安全带，并正确使用防护工具。

- 严禁酒后作业，禁止非专业人员操作脚手架。

2. 脚手架搭设前的检查：- 搭设前必须对脚手架的材料进行检查，确保其质量符合规范要求。

- 检查脚手架的连接件是否齐全、完好，扣件是否紧固。

- 检查脚手架的立杆、横杆、斜杆等主要构件的垂直度和水平度。

3. 脚手架搭设过程中的安全要求：- 搭设过程中，作业人员应保持高度警惕，防止物体坠落。

- 脚手架上的作业区域应设置警戒线，并配备安全防护设施。

- 搭设时，应确保脚手架的稳定性和承载能力。

二、脚手架搭设要点1. 基础处理：- 脚手架基础应平整、坚实，基础面积应满足脚手架的荷载要求。

- 基础与脚手架的连接应牢固，防止脚手架滑动。

2. 立杆搭设：- 立杆应垂直于地面，间距应符合设计要求。

- 立杆底部应设置垫板，防止立杆下沉。

3. 横杆和斜杆搭设：- 横杆和斜杆应与立杆牢固连接，连接处应使用扣件。

- 横杆和斜杆的间距应符合设计要求。

4. 连墙件设置：- 连墙件应设置在脚手架的适当位置，确保脚手架的稳定性。

- 连墙件与建筑物的连接应牢固。

三、脚手架拆除安全要求1. 拆除顺序：- 拆除顺序应与搭设顺序相反，先拆除连墙件，再拆除斜杆、横杆和立杆。

2. 拆除注意事项：- 拆除过程中，作业人员应站在稳固的脚手架上。

- 拆除时，应确保脚手架的稳定性，防止物体坠落。

九、验收与检查1. 脚手架搭设完成后，应由相关部门进行验收，确保其符合安全要求。

2. 定期对脚手架进行检查，发现安全隐患应及时整改。

(完整版)脚手架搭设安全技术交底第一部分：工程概况与安全要求一、工程概况1.1 工程名称：XXX项目脚手架搭设工程1.2 工程地点：XXX市区1.3 工程规模：本工程为XXX层建筑，建筑高度XXX米，脚手架搭设面积约为XXX平方米。

1.4 脚手架类型：本工程采用门式脚手架、扣件式脚手架和悬挑式脚手架。

1.5 施工单位：XXX建筑安装工程有限公司1.6 施工期限：自XXX年XX月XX日至XXX年XX月XX日二、安全要求2.1 安全法律法规（1）严格遵守国家及地方关于建筑施工安全的法律法规，确保施工安全。

（2）遵循国家和地方关于脚手架搭设的相关标准及规定。

2.2 安全管理（1）建立健全施工现场安全管理体系，明确各级管理人员职责。

（2）实行安全目标责任制，将安全责任分解到每一个施工人员。

（3）加强施工现场安全检查，及时消除安全隐患。

2.3 安全培训（1）对施工人员进行安全技术交底，确保施工人员了解并掌握脚手架搭设的安全技术要求。

（2）定期开展安全培训，提高施工人员的安全意识和安全技能。

（3）特殊工种人员需持证上岗，如电工、焊工等。

2.4 安全防护措施（1）脚手架搭设前，必须对施工人员进行安全防护措施交底。

（2）施工现场设置安全警示标志，提醒施工人员注意安全。

（3）施工现场配备必要的劳动保护用品，如安全帽、安全带、防滑鞋等。

（4）脚手架搭设过程中，严格执行安全防护措施，如设置防坠落装置、防护网等。

三、脚手架搭设安全技术要求3.1 门式脚手架（1）门式脚手架基础应平整、坚实，底部设置防滑措施。

（2）门架立杆应垂直，上下层门架立杆错开距离不得小于500mm。

（3）门架横杆应水平设置，并与立杆连接牢固。

（4）门式脚手架应设置剪刀撑，增强整体稳定性。

3.2 扣件式脚手架（1）扣件式脚手架立杆应垂直，底部设置防滑措施。

（2）横杆、纵杆应水平设置，并与立杆连接牢固。

（3）扣件应紧固，不得松动。

（4）扣件式脚手架应设置剪刀撑、水平撑，增强整体稳定性。

脚手架施工技术交底技术交底施工单位名称：XXX施工部位：XXX河谷一期项目3-22#楼，53#、54#楼地下部分单位工程名称：外脚手架施工内容：一、施工主要材料准备为确保施工质量，我们选用了φ48，壁厚3.5mm钢管作为脚手架材料，要求钢管无严重锈蚀、弯曲、压扁或裂纹。

扣件分为直角扣件、回转扣件、对接扣件，必须符合GB978-67《可锻铸铁分类及技术条件》的规定。

脚手板采用木脚手板，长度为4米，宽度为200mm，厚度为50mm，每块质量不宜大于30kg。

使用的绿色密目网、水平安全网等必须有产品检验合格证。

二、脚手架设计2.1、脚手架选型本工程高层正负零以下及别墅采用双排落地式脚手架。

2.2、有关尺寸要求内立杆距建筑物外沿300mm，立杆纵距1.0m，步距1.5m，横距1.0 m，大横杆在立杆内侧。

拉结点的水平间距为3m，垂直间距为4.5m。

2.3、安全网设置每层结构施工完毕后，沿临边柱子外侧或楼板边缘设1.2m高护栏，绿色密目安全网封闭；结构与防护架之间，及内外排立杆之间，每两层设置水平大眼安全网一道。

三、脚手架搭设方法及要求3.1、基础处理落地脚手架基础处理图落地脚手架坐于基础回填土层上，按图示进行地基处理。

落地脚手架基础采用C20混凝土垫层和钢质底座，砼采用C20混凝土浇筑，坑原土回填，夯实，压实系数0.94.防护架外侧应有良好的排水设施。

3.2、脚手架搭设顺序纵向扫地杆→立杆→横向扫地杆→第一步纵向水平杆（大横杆）→第一步横向水平杆（小横杆）→第二步纵向水平杆→第二步横向水平杆→连墙件（或临时斜撑杆）→连立杆→设剪刀撑→铺脚板、挂安全网。

1）扫地杆脚手架设纵横扫地杆，纵向扫地杆采用直角扣件固定距底座上200mm处的立杆上，横向扫地杆用直角扣件固定在紧靠纵向扫地杆下方的立杆上。

2）立杆a.立杆纵距1.5m，立杆横距（脚手架宽）1.0m，在外侧立面整个长度连续设剪刀撑，剪刀撑与地面夹角45～60°。

脚手架工程技术交底一、工程概况本项目为脚手架工程技术交底，工程地点位于XXX市XXX区，为一栋地上20层、地下2层的商业综合体。

建筑高度为80米，总建筑面积约为50000平方米。

本工程脚手架搭设主要用于主体结构施工、装饰装修施工及安全防护等。

二、施工准备工作及主要材料需用量计划（一）、技术准备工作1. 熟悉施工图纸及施工方案，明确脚手架搭设的位置、高度、类型等要求。

2. 参照相关规范和标准，编制脚手架施工方案及安全措施。

3. 对施工人员进行安全技术交底，确保施工人员掌握脚手架搭设的基本技能和安全操作规程。

4. 对脚手架施工过程中可能出现的质量问题、安全隐患等进行预测，并提出相应的预防措施。

（二）、物资准备工作1. 脚手架材料：根据工程量计算，预计需用量如下：（1）钢管：约100吨；（2）扣件：约10万个；（3）脚手板：约10000平方米；（4）安全网：约1000平方米；（5）其他辅料：如膨胀螺栓、钢丝绳、防锈漆等。

2. 脚手架搭设工具：包括扳手、螺丝刀、电焊机、切割机、梯子等。

3. 安全防护用品：安全帽、安全带、防滑鞋、手套、口罩等。

4. 材料验收：对进场的脚手架材料进行验收，确保材料质量符合规范要求。

5. 材料存放：合理规划材料存放场地，确保材料分类存放、整齐有序。

6. 材料运输：提前规划材料运输路线，确保材料及时、安全地运输至施工现场。

三、一般规定1. 本工程施工应严格遵守国家和地方的相关法律法规，以及行业标准和企业内部管理制度。

2. 施工前必须对所有施工人员进行安全技术交底，确保每位施工人员了解工程概况、施工方案、安全措施及紧急预案。

3. 脚手架搭设应按照批准的施工方案进行，严禁擅自更改设计方案和施工工艺。

4. 脚手架搭设过程中，应定期进行安全检查，发现问题及时整改，确保脚手架的使用安全。

5. 脚手架上不得超载使用，不得堆放与施工无关的物品，保持脚手架整洁、通道畅通。

6. 脚手架搭设应考虑施工过程中的荷载变化，确保脚手架结构稳定，满足施工需求。

_________________ 安全技术交底I单位工程名称 施工内容 1、进入施工现场必须首先搞好三级安全教育和安全技术交底，三级安全教育经公司级、项目级、班组级培训后，经考试合格后方可入岗。

未满18周岁人员严禁上岗作业。

2、进入施工现场必须正确戴好安全帽，高处临边或者高空作业正确穿好安全带。

3、各工种操作人员，必须熟悉该工种安全操作规程，并严格按照该工种安全操作规程进行操作。

4、每天作业前，作业人员首先观察周边环境是否存在安全隐患，确保安全后方可操作。

5、施工现场严格按照“四不伤害”不伤害自己、不伤害他人、不被别人伤害、保护别人不受伤害。

6、施工作业时，严禁上下交叉作业，作业人员首先观察上面或下面是否有其他操作人员，确保安全后，方可操作。

7、施工人员发现安全隐患时，要立即向班组长或安全管理人员报告，采取相关措施处理 后，方可进行操作，如果有重大危险源的区域，要有针对性的安全技术交底和安全 应急措施，现场必须要专耿安全人员进行监督。

8、施工作业人员每完成一道施工工序后，现场要及时工完场清，及时清理后周边存在危 险杂物。

9、施工现场如果发现有人员受伤时，要及时向班组长或安全管理人员报告，并参与抢救 伤员，并拨打120急救。

10、施工现场安全防护，严禁私自拆除，如临边防护、洞口防护、外架连墙件、安全警 示牌等。

11、严禁酒后上班，严禁穿拖鞋上班，严禁打架斗殴。

凡是患有高血压、心脏病、癫痫 病等作业人员严禁进入施工现场作业。

12、使用临时用电时严禁私拉乱接，需要接线时，通知专业电工接线。

13、各施工作业人员下班途中，要严格遵守交通规则，严禁无证驾驶和酒后骑车和开车。

路过人行道时候，要遵守红灯停，绿灯行，严禁横穿公路。

骑电瓶车和摩托车人员， 严禁超载搭载人员。

14、搭设架体前，并根据本项目施工图编制盘扣式模板支撑架体专项施工方案，由项目 技术负责分别对管理人员、质量员、安全员、班组长进行专项交底。

技术交底单（8）各种长短脚手架材料检查是否变形或不当搭接.（9）架设安全网并检查是否足够安全。

9.2盘销式支撑系统的搭设步骤（1)调整座依脚手架配置图尺寸放样后，将「调整座」排列至定点.（2）标准基座将「标准基座」的主架套筒部份朝上套入调整座上方，标准基座下缘需完全置入扳手受力平面的凹槽内.受力平面主架套筒（3）第一层横杆将横杆头套入圆盘小孔位置使横杆头前端抵住主架圆管，再以斜楔贯穿小孔敲紧固定。

50c m40c m（4）平主架未加装（连接棒）的主架统称为「平主架」，依下图所示将「平主架」长端插入标准基座的套筒中。

以检查孔位置查看平主架是否插至套筒底部.「平主架」仅使用在第一层搭接，第二层 往上均使用「主架」.（5）第二层横杆如下图位置，依步聚3安装第二层横杆.L=10cm检查孔150c m（6)第一层斜杆：将「斜杆」全部依顺时针或全部依逆时针方向组搭，如下图。

将「斜杆」套入圆盘大孔位置,使斜杆头前端抵住主架圆管,再以斜楔贯穿大孔敲紧固定。

斜杆具有方向性，方向相反即无法搭接。

（7）第三层横杆：如下图位置，依步聚3安装第三层横杆。

（8）第二层斜杆:如下图所示，依步骤6组搭方式,和第一层相同方向搭接第二层「斜杆」。

若第一层为逆时针方向组装，则第二层以上的斜杆同样需以逆时针方向组装.(9）主架:「主架」以四方管（连接棒）连接,如下图所示将连接棒插入下层管中即可。

若需使用「主架插销」则务必检查圆盘对齐孔是否在同一方向。

(10）第四层横杆：如左图位置，依步聚3安装第四层横杆.横杆需每150cm安装一层，依实际高度组装。

若安装于支撑架最上层（即U型调整座下方），不管高度搭接几层，每层间距都不得超过150cm。

（11）第三层斜杆如图所示，依步骤6组搭方式，和第一层、第二层相同方向搭接第三层「斜杆」。

12、U型调整座：如下图所示，将「U型调整座」牙管插入主架管中，再以扳手调整至所需高度。

U型调整座高度调整扳手4.3盘口脚手架的搭设方法和要求（1)脚手架搭设前应在现场对杆件、配件再次进行检查,禁止使用不合格的杆件、配件进行安装。

一、交底对象全体参与盘扣钢管脚手架内架搭设与拆除的施工人员、管理人员及监理人员。

二、交底内容1. 工程概况- 工程名称：________- 施工单位：________- 分部分项工程：________- 施工部位：________- 搭设高度：________米2. 安全责任- 施工单位应严格按照国家和地方有关安全生产法律法规、标准和规范进行施工。

- 施工单位应建立健全安全生产责任制，明确各级人员的安全职责。

- 施工人员必须严格遵守操作规程，确保自身和他人的安全。

3. 安全技术要求- 材料与构配件检查1. 所有材料与构配件必须符合国家标准和行业标准，不得使用不合格产品。

2. 材料与构配件在进场前应进行检查，确保无损坏、变形、锈蚀等现象。

3. 盘扣节点、立杆、横杆、斜杆等主要构配件的材质、尺寸、焊接质量应符合规定。

- 搭设要求1. 搭设前应制定详细的施工方案，并经相关部门审批。

2. 搭设过程中，应严格按照施工方案进行，不得擅自改变搭设工艺。

3. 搭设时应使用专用工具，确保搭设质量。

4. 搭设过程中，应检查立杆、横杆、斜杆等主要构配件的连接是否牢固。

- 安全防护措施1. 脚手架搭设区域应设置安全警示标志，提醒施工人员注意安全。

2. 施工人员应佩戴安全帽、安全带等个人防护用品。

3. 高处作业时，应设置安全网、安全绳等防护设施。

4. 脚手架应与架空输电线路保持安全距离，并采取防雷措施。

- 拆除要求1. 拆除前应制定详细的拆除方案，并经相关部门审批。

2. 拆除过程中，应严格按照拆除方案进行，不得擅自改变拆除工艺。

3. 拆除时应使用专用工具，确保拆除质量。

4. 拆除过程中，应检查脚手架各部件的连接是否牢固。

4. 应急处置- 施工过程中如发生安全事故，应立即停止施工，并采取应急措施。

- 及时上报事故情况，并配合相关部门进行调查处理。

三、注意事项1. 施工人员必须参加安全技术交底，并熟悉本交底内容。

2. 施工过程中，应严格执行安全技术要求，确保安全生产。
