sdh原理SDH原理。
SDH(Synchronous Digital Hierarchy)是一种同步数字传输体系结构,它是一种用于光纤通信系统中的传输标准。
SDH原理是基于同步传输技术,它将低速率的数字信号通过多路复用技术组合成高速率的数字信号,然后通过光纤传输。
SDH原理的核心是同步传输和多路复用技术,下面将就SDH原理进行详细介绍。
首先,SDH原理中的同步传输技术是指在传输过程中,发送端和接收端的时钟是同步的。
这种同步传输技术可以保证传输过程中的时钟同步,从而避免了由于时钟不同步而导致的传输错误。
同步传输技术是SDH原理的基础,它保证了数字信号的可靠传输。
其次,SDH原理中的多路复用技术是指将多个低速率的数字信号通过多路复用器组合成一个高速率的数字信号进行传输。
多路复用技术可以充分利用传输介质的带宽,提高传输效率,同时也可以减少传输成本。
SDH原理中的多路复用技术可以将不同速率的数字信号进行有效地整合和传输。
另外,SDH原理中的光纤传输技术是指使用光纤作为传输介质进行数字信号的传输。
光纤传输技术具有传输速度快、传输距离远、抗干扰能力强等优点,可以满足大容量、高速率的数字信号传输需求。
SDH原理中的光纤传输技术是实现高速率数字信号传输的重要手段。
总之,SDH原理是基于同步传输、多路复用和光纤传输技术的一种数字传输体系结构。
它具有传输速度快、传输容量大、传输可靠等优点,可以满足高速率数字信号传输的需求。
SDH原理在光纤通信系统中得到了广泛应用,成为了光纤通信系统中的主流传输标准。
以上就是关于SDH原理的介绍,希望能够对大家有所帮助。
如果您对SDH原理还有其他疑问,可以继续深入了解,相信会对您的学习和工作有所帮助。
光纤数字传输系统(每日一练)单项选择题(共10 题)1、对信号进行编码的是()(A)•A,发信机•B,收信机•C,信源•D,信元答题结果:正确答案:A2、SDH的段开销的列数为()(A)•A,(1~9)×N•B,(1~10)×N•C,(1~12)×N•D,(1~15)×N答题结果:正确答案:A3、SDH的再生段开销的起止行、列序号为()(D)•A,1~3,(1~9)×N•B,1~5,(1~10)×N•C,7~3,(1~12)×N•D,5~9,(1~9)×N答题结果:正确答案:D4、SDH同步数字传输系统中STM-1等级代表的传输速率为()(B)•A,155.080Mbps•B,155.520Mbps•C,622.080Mbps•D,622.520Mbps答题结果:正确答案:B5、SDH光纤传送网是一个灵活的、兼容的、可靠的、可以实行集中智能化管理的网络。
SDH的本质是()(D)•A,采用标准的光接口•B,一种新设备同步复用设备•C,一种新的大容量高速光纤传输系统•D,一种新的网络技术同步传输体系答题结果:正确答案:D6、SDH的矩形块状帧结构的规模为()(B)•A,9,261×N•B,9,270×N•C,9,300×N•D,9,600×N答题结果:正确答案:B7、在我国采用的SDH复用结构中,如果按2.048Mb/s信号直接映射入VC-12的方式,一个VC-4中最多可以传输2.048Mb/s信号的路数为()(C)•A,30•B,32•C,63•D,64答题结果:正确答案:C8、将模拟信号变成离散信号的环节是()(C) •A,采集•B,变换•C,抽样•D,量化答题结果:正确答案:C9、对信号进行解码的是()(B)•A,发信机•B,收信机•C,信源•D,信元答题结果:正确答案:B10、SDH的净负荷矩阵开始的第一行第一列起始位置为()(B) •A,1,9×N•B,1,10×N•C,1,9×(N+1)•D,1,270×N答题结果:正确答案:B多项选择题(共5 题)1、网络传输性能的考核技术指标有()(ABC)•A,误码特性•B,抖动性能•C,漂移性能•D,传输速率答题结果:正确答案:ABC2、SDH映射方法有()(ACD)•A,异步映射•B,比特异步映射•C,比特同步映射•D,字节同步映射答题结果:正确答案:ACD3、将离散信号变成数字信号的步骤是()(BC) •A,取样•B,量化•C,编码•D,转换答题结果:正确答案:BC4、SDH电接口测试内容主要有()(ABC) •A,误码指标(2M电口)•B,电接口允许比特容差•C,输入抖动容限•D,失真度答题结果:正确答案:ABC5、SDH的工作模式有()(AB)•A,浮动VC模式•B,锁定TU模式•C,浮动TU模式•D,锁定VC模式答题结果:正确答案:AB判断题(共10 题)1、光纤数字传输系统2M电口背景块误码比BBE R≤5.5×10-8(A)•A、正确B、错误答题结果:正确答案:A2、SDH的帧结构以字节为单位进行传输(A)•A、正确B、错误答题结果:正确答案:A3、光纤数字传输系统2M电口误码指标比特误差比率BER≤1×10-11(A)•A、正确B、错误答题结果:正确答案:A4、光纤数字传输系统2M电口严重误码秒比特SESR≤5.5×10-7(A)•A、正确B、错误答题结果:正确答案:A5、基带传输是按照数字信号原有的波形在信道上直接传输(A)•A、正确B、错误答题结果:正确答案:A6、光接收灵敏度是指在给定的误码率(10-10)的条件下,光接收机所能接收的最小平均光功率(A)•A、正确B、错误答题结果:正确答案:A7、光接收灵敏度用光功率计和误码仪检测(A)•A、正确B、错误答题结果:正确答案:A8、光纤数字传输系统2M电口误差比特率ESR≤1.1×10-5(A)•A、正确B、错误答题结果:正确答案:A9、频带传输是一种采用调制、解调技术的传输方式(A)•A、正确B、错误答题结果:正确答案:A10、光纤数字传输系统2M支路口漂移指标检测应在传输链路最长或定时链路经过网元最多、通过不同步边界的2M链路上测试(A)•A、正确B、错误答题结果:正确答案:A。
数字信号无线传输技术摘要:数字信号已进入了现代社会的各个领域,同模拟信号传输相比,数字信号传输有很大的变化。
本文简要阐述了数字信号无线传输特性,以及无线信道对信号的影响,提出了信号改善途径。
关键词:数字信号;信道;无线传输中图分类号:TN 文献标识码:A0 引言在信号传输中,不同的数据必须转换为相应的信号。
模拟数据一般采用模拟信号(Analog Signal),数字数据则采用数字信号(Digital Signal)。
模拟信号的瞬时值的状态数是无限的,如低频正弦信号、语音信号、图像信号等;而数字信号的瞬时值的状态数是有限的,如计算机和电报机的输出信号等。
模拟信号在传输过程中,由于噪声的干扰和能量的损失总会发生畸变和衰减,所以模拟传输时,每隔一定的距离就要通过放大器来放大信号的强度。
然而放大信号强度的同时,由噪声引起的信号失真也随之放大。
当传输距离增大时,多级放大器的串联会引起失真的叠加,从而使信号的失真越来越大。
而数字传输,只有代表了0和1变化模式的数据,方波脉冲式的数字信号在传输过程中除了会衰减外,也会发生失真,但它是采用转发器来代替放大器。
转发器可以通过阈值判别等手段,识别并恢复其原来的0和1变化的模式,并重新产生一个新的完全消除了衰减和畸变的信号传输出去,这样多级的转发不会累积噪声引起的失真。
1 数字信号无线传输的特性信道是信号的传输媒质,按传输媒质的不同,信道可分为有线信道和无线信道,其中无线信道随机性较大,变化快,主要有长波信道、中波信道、短波信道、地面微波信道、卫星信道、散射信道、红外信道及空间激光信道等。
现代移动通信系统都使用数字调制技术,随着超大规模集成(VLSI)技术和数字信号处理(DSP)技术的发展,数字传输系统比模拟传输系统更有效。
数字传输有许多优点:(1)数字信号本身具有更好的抗噪能力和更强的抗信道损耗性能。
采用再生中继、纠错编码等差错控制措施后,数字信号可以再生而消除噪声的累积,甚至可在噪声远大于有用信号的情况下,保证获得可接受的保真度和误码率。
光纤数字传输系统质量检验评定标准3.2.1基本要求1)光纤数字传输系统通信机房应整洁,通风、照明良好。
2)光纤数字传输系统所有设备(包括机架、槽道、列柜及成端用光电缆)的配置、数量、型号规格符合设计要求,部件完整。
3)通信机房的防雷、水暖、供电、通信电源、空调通风、照明等辅助设施安装调试完毕并通过相关专业的验收。
4)光纤数字传输系统所有设备安装调度完毕,系统处于正常运转工作状态。
5)隐蔽工程验收记录、分项工程自检和设备及系统联调记录、有效的设备检验合格报告或证书等资料齐全。
3.2.2实测项目见表3.2.2。
表3.2.2光纤数字传输系统实测项目项次检查项目技术要求检查方法1△系统设备安装联接的可靠性系统设备安装联接应可靠,经振动试验后系统无告警、无误码橡皮锤轻轻敲击设备基架和网管计算机的配线背板15min2接地连接的可靠性工作地、安全地、防雷地按规范要求分别连接到汇流排上用万用表测量,目测检查3△系统接收光功率P1≥P R+P C+M e*用光功率计,每站1个光口4△平均发送光功率符合设计要求和出厂检验的要求用光功率计,每站每个传送级别各1个光口(STM1、STM4、STM16)5△光接收灵敏度符合设计要求和出厂检验的要求光功率计和误码仪,每站每个传送级别各1个光口(STM1、STM4、STM16)6△误码指标(2M电口)BER=1×10-11用误码仪,每块2M电路板抽测3条2M支路。
1个支路测试时间24h,其他支路15mm。
允许将多条支路串接起来测试ESR=1.1×10-5SESR=5.5×10-7BBER=5.5×10-87电接口允许比特容差YD/T 5095-2000PDH/SDH通信性能分析权8 输入抖动容限YD/T 5095-2000PDH/SDH通信性能分析权9 输出抖动YD/T 5095-2000PDH/SDH通信性能分析权102M支路口漂移指标a.MTIE≤18μs(24h)b.40h滑动不应大于1次在传输链路最长或定期链路经过网元最多、通过不同步边界的2M链路上测试11 音频电路和低速数据电路测试通路电平、衰减频率失真、增益变化、信道噪声、总失真、路基串话等指标符合设计要求用PCM话路特性仪测试12△安全管理功能未经授权不能进入网管系统,并对试图接入的申请进行监控实际操作13△自动保护倒换功能工作环路故障或大误码时,自动倒换到备用线路实际操作,测一个环路14△远端接入功能能通过网管将远端模块添加或删除实际操作15 配置功能能对网元部件进行增加或删除配置,并以图形方式显示当前配置实际操作16 公务电话功能系统应配置公务电话,声音清实际操作楚17网络性能监视功能能实时采集分析网络误码等性能参数实际操作18△激光器自动关断功能无光输入信号时应能自动关断测试备用板的发光口19 故障定位功能模拟系统故障实际操作20△信号丢失告警产生告警实际操作21△电源中断告警产生告警实际操作22 △帧失步告警产生告警实际操作23 △AIS告警产生告警实际操作24输入信号消失告警产生告警实际操作25参考时钟丢失告警产生告警实际操作26 指针丢失告警产生告警实际操作27远端接收失效FERF告警产生告警实际操作28远端接收误码FEBE产生告警实际操作29电接口复帧丢失(LOM)产生告警实际操作30 信号劣化(BER>1×10-6)产生告警实际操作31 信号大误码(BER>1×10-3)产生告警实际操作32 环境检测告警产生告警实际操作33 机盘失效告警能自动倒换,产生告警实际操作注:P1接收端实测系统接收光功率;P R 接收器的接收灵敏度;M C 光缆富余度;M e 设备富余度。
sdh光传输设备1. 简介SDH(Synchronous Digital Hierarchy)光传输设备是一种能够高效地传输数据和语音信号的通信设备。
其基本原理是利用光纤作为传输介质,将数字信号进行分割、调度和复用,实现信号的高速传输。
2. SDH的原理SDH技术通过将传输数据划分为不同的容量单位,采用多层次的调度方法进行传输。
其原理如下:•时钟同步:SDH传输系统需要在发射端和接收端进行时钟同步,以保证数据的同步传输。
SDH设备会通过网络同步协议来实现时钟同步。
•容量划分:SDH通过将传输容量划分为不同层次(STM-1,STM-4,STM-16等),对数据进行分组和复用。
每个层次的容量都是前一个层次的整数倍。
•复用和调度:SDH设备会将不同来源的数据进行复用,并根据传输需求进行调度。
通过交叉连接和通道划分,SDH可以实现多个信号的同时传输。
•容错恢复:SDH设备提供了多种方式的容错恢复机制,包括路径保护、线路保护、设备保护等。
这些机制可以提高系统的可靠性和可用性。
3. SDH的特点SDH作为一种成熟的光传输技术,具有以下特点:•高带宽:SDH能够以光纤传输的方式实现高速数据传输,满足大容量数据和语音传输的需求。
•可靠性:SDH设备采用了多种容错恢复机制,可以在出现故障时对信号进行快速切换,保证用户的通信质量。
•灵活性:SDH系统支持对不同类型的信号进行复用和调度,可以实现灵活的网络配置和管理。
•兼容性:SDH设备与传统的PDH设备相兼容,可以与现有的通信设备无缝衔接,逐步实现网络的升级。
4. 应用领域SDH光传输设备在通信领域具有广泛的应用,包括:•电信运营商:SDH设备是电信运营商建设骨干网的主要设备,用于传输电话、宽带数据和视频等各种业务。
•企业网络:大型企业通常会建设自己的数据中心,利用SDH设备进行数据的长距离传输和跨地域连接。
•军事通信:军队通信系统对通信的可靠性和安全性要求很高,SDH 设备能够满足这些要求,被广泛应用于军事通信中。
数字光纤通信系统的组成数字光纤通信系统是一种高速、高效、可靠的通信系统,它由多个组成部分构成。
本文将从数字光纤通信系统的组成方面进行介绍。
数字光纤通信系统的组成主要包括光源、光纤、光探测器、光电转换器、调制器、解调器、放大器、滤波器、复用器和解复用器等。
光源是数字光纤通信系统的重要组成部分,它产生光信号并将其发送到光纤中。
光源通常采用激光器或发光二极管,它们能够产生高强度、高速度、高稳定性的光信号。
光纤是数字光纤通信系统的传输介质,它能够将光信号传输到目标地点。
光纤通常由玻璃或塑料制成,具有高强度、低损耗、高带宽等优点。
第三,光探测器是数字光纤通信系统的接收器,它能够将光信号转换为电信号。
光探测器通常采用光电二极管或光电倍增管,它们能够将光信号转换为电信号,并将其传输到后续的处理器中。
第四,光电转换器是数字光纤通信系统的重要组成部分,它能够将电信号转换为光信号。
光电转换器通常采用半导体材料制成,具有高速度、高效率、高稳定性等优点。
第五,调制器是数字光纤通信系统的信号处理器,它能够将数字信号转换为模拟信号,并将其发送到光源中。
调制器通常采用电光调制器或直接调制器,它们能够将数字信号转换为模拟信号,并将其发送到光源中。
第六,解调器是数字光纤通信系统的信号处理器,它能够将光信号转换为数字信号,并将其传输到后续的处理器中。
解调器通常采用光电调制器或直接解调器,它们能够将光信号转换为数字信号,并将其传输到后续的处理器中。
第七,放大器是数字光纤通信系统的信号增强器,它能够增强光信号的强度和稳定性。
放大器通常采用光纤放大器或半导体放大器,它们能够增强光信号的强度和稳定性,并将其传输到目标地点。
第八,滤波器是数字光纤通信系统的信号过滤器,它能够过滤掉无用的信号,并提高信号的质量。
滤波器通常采用光纤滤波器或半导体滤波器,它们能够过滤掉无用的信号,并提高信号的质量。
第九,复用器是数字光纤通信系统的信号复用器,它能够将多个信号合并为一个信号,并将其传输到目标地点。

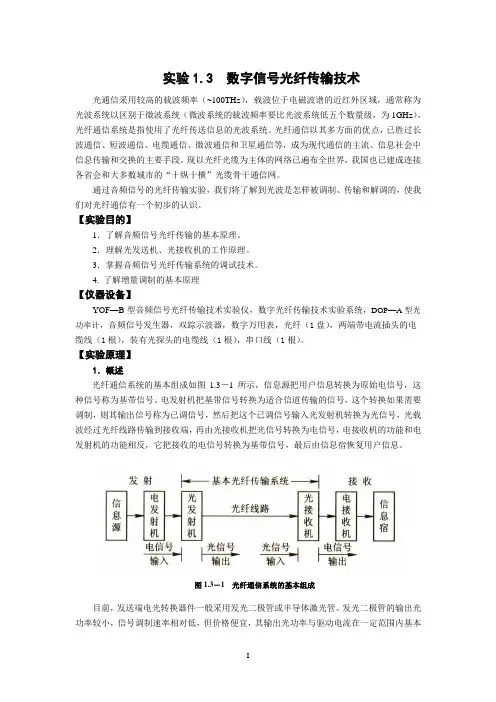

数字信号光纤传输实验实验目的1.了解数字信号光纤通讯的基本原理2.熟悉半导体光源器件电光特性及其测试方法3.掌握数字信号光纤传输系统的检测及调试技术实验仪器1.DOF—D型数字信号光纤传输技术实验仪;2.计算机;3.双迹示波器|实验原理一、概述图1中表示了一个目前实用的光纤通讯系统的结构框图(图中仅画出一个方向的信道),该系统由以下几部分组成:光信号发送器、传输光缆、光信号接收器和收、发端的电端机。
图1光纤通讯系统的结构框图以上光纤通讯结构框图对模拟信号和数字信号传输系统均适用。
对模拟信号系统而言,由电端机(发)送来的是话音或图象信号,要求光源器件应具有线性度良好的电光特性,对于数字信号传输系统,光源器件的非线性对系统性能影响不大。
光纤通讯系统中常用的光源器件主要是半导体发光二极管LED(发光中心波长0.86μm)和半导体激光器LD(波长1.3--1.5μm)。
前者具有线性度良好的电光特性,适用于模拟信号光纤传输系统或传输码率不高的小容量的数字光纤通讯系统;后者出光功率较大,波谱窄,发光中心波长能与光纤信道理论上的“零色散”所要求的波长匹配,故常用于以单模光纤作为信道的高速系统中。
光纤通讯系统中所用的光纤信道分多模光纤和单模光纤两种。
多模光纤主要用于模拟信号传输系统或传输距离不太远、数码率不高的数字信号光纤传输系统中;单模光纤用于高速的光纤通讯系统中。
有关以上两类光纤的结构、性能的详细论述见参考文献[1]。
光纤通讯系统中常用的光电探测器件,主要有PIN光电二极管和雪崩光电二极管。
PIN光电二极管与普通的PN结光电二极管相比,不同之处就在于在普通光电二极管P层和N层之间有一层低掺杂的N型半导体,且尺寸较宽、掺杂浓度很低以致可把该层近似为本征半导体,故用“I”表示。
在结构上的以上改进就使得PIN结构的光电二极管具有较宽的耗尽区和较小的结电容,从而提高了它的光电转换效率和对高速码率数字信号的快速响应能力。
光纤传输信号原理光纤传输信号原理光纤不仅可用来传输模拟信号和数字信号而且不满足视频传输的需求。
其数据传输率能达几千Mbps。
如果在不使用中继器的情况下传输范围能达到6-8km。
我国外配线系统发展的三个阶段综观近年来国内外配线系统的发展我们可看出这样三个阶段1、双绞线阶段。
在这个阶段语音同大规模数据通信不能混用也适应这样的数据通信。
2、同轴电缆双绞线阶段。
它能满足用户的大量数据传输和视频的需求但需要更多的接入设备造价相对提高许多且不易今后的扩展需求。
3、光纤阶段。
即我们所说的最终阶段在此时各相应附属设备更完善数据处理能力更强扩展性更好。
近年来发展也特别快接入设备价格目前有所调整可以说这是一步到位的综合通信阶段。
分析光纤中光的传输可以用两种理论射线光学即几何光学理论和波动光学理论。
射线光学理论是用光射线去代替光能量传输路线的方法这种理论对于光波长远远小于光波到尺寸的多模光纤是容易得到简单而直观的分析结果的但对于复杂问题射线光学只能给出比较粗糙的概念。
波动光学是把光纤中的光作为经典电磁场来处理因此光场必须服从麦克斯韦方程组及全部边界条件。
从波动方程和电磁场的边界条件出发可以得到全面、正确的解析或数字结果给出波导中容许的场结构形式即模式发展和应用光纤通信技术应用迅速增长自1977年光纤系统首次商用安装以来电话公司就开始使用光纤链路替代旧的铜线系统。
今天的许多电话公司在他们的系统中全面使用光纤作为干线结构和作为城市电话系统之间的长距离连接。
提供商已开始用光纤/铜轴混合线路进行试验。
这种混合线路允许在领域之间集成光纤和同轴电缆这种被称为节点的位置提供将光脉冲转换为电信号的光接收机然后信号再经过同轴电缆被传送到各个家庭。
近年来作为一种通信信号传输的恰当手段光纤稳步替代铜线是显而易见的这些光缆在本地电话系统之间跨越很长的距离并为许多网络系统提供干线连接。
光纤是一种采用玻璃作为波导以光的形式将信息从一端传送到另一端的技术。
光传输设备培训之SDH基本原理首先,SDH基本原理是将输入的数字信号转换为标准的光信号,然后通过光纤传输到目的地,再将光信号转换回数字信号。
这样可以实现高速、高容量的数据传输,从而满足不同应用的需求。
SDH的工作原理主要包括以下几个方面:1. 多路复用(MUX):SDH通过多路复用技术将不同速率的数字信号转换为相同速率的光信号,然后混合在一起进行传输。
这样可以节省光纤资源,提高传输效率。
2. 分时复用(TDM):SDH系统采用分时复用技术,将不同速率的数字信号根据时间顺序进行交叉传输,然后在目的地进行解复用。
这样可以实现多路信号的同时传输。
3. 灵活配置:SDH系统可以根据需求对光信号进行灵活配置,满足不同应用的需求。
例如,可以根据不同传输速率的需求,进行灵活的波长分配。
4. 容错处理:SDH系统具有自动保护和恢复功能,可以在光纤传输过程中对故障进行快速检测和处理,保证数据传输的可靠性和稳定性。
总的来说,SDH技术是一种高效、可靠的光纤传输技术,可以满足不同应用对数据传输的要求。
掌握SDH基本原理及其工作原理,可以帮助工程师更好地设计、部署和维护光传输设备,提高网络传输效率和数据传输质量。
SDH(Synchronous Digital Hierarchy)是一种在光纤传输系统中应用广泛的数字传输技术。
它采用了同步传输技术,使得在传输数据的同时,不同速率的数字信号可以被统一的处理和传输。
SDH技术的应用范围非常广泛,可以用于电话、互联网、广播电视等各种应用领域,且其性能稳定可靠,因而备受青睐。
SDH系统由多种不同的设备和部件构成,包括发射器、接收器、复用器、解复用器以及交叉连接设备等。
这些组件都是为了实现SDH系统在光纤传输中进行数字信号处理和转换的功能。
SDH系统的基本原理在于采用频分复用和时分复用的技术,即分时复用(TDM)和分波长复用(WDM),将不同速率的数字信号转换成相同速率的光信号,再进行混合传输。
深圳大学实验报告课程名称:光纤通信
实验项目名称:数字信号光纤传输实验
学院:信息工程学院
专业:通信工程
指导教师:吉建华
报告人:学号:2011130145 班级:2班实验时间:2014年5月30日
实验报告提交时间:2014年6月13日
教务处制
一、实验目的
1、了解数字信号光纤传输系统的通信原理
2、掌握完整数字光纤通信系统的基本结构
二、实验内容
1、观察各种数字信号在LD (1310nm )光纤传输系统中的波形
2、观察各种数字信号在LED (850nm )光纤传输系统中的波形(可选)
三、预备知识
1、数字光纤光纤通信的基本原理
2、熟悉数字光纤通信系统与模拟光纤通信系统的优缺点比较
四、实验仪器
1、ZY12OFCom13BG3型光纤通信原理实验箱 1台
2、20MHz 双踪模拟示波器 1台
3、万用表 1台
4、FC/PC-FC/PC 单模光跳线 1根
5、850nm 光发端机和光收端机(可选) 1套
6、ST/PC-ST/PC 多模光跳线(可选) 1根
7、连接导线
20根
五、实验原理
数字光纤通信之所以发展得如此迅速,是因为数字光纤通信与传统的电缆传输通信相比具有明显的优势。
如传输带宽很宽,通信容量大,中继距离长,保密性很好,投资少,见效快,管理维护方便等许多优点。
图12-1 数字光纤通信传输的基本原理图
数字光纤通信的基本原理是将数字通信中的数据传输信号首先经过电—光变换成光脉冲数字信号,然后通过光纤光缆传输到数字通信的对方,最后再经过光—电变换、放大、均衡与定时再生成数据传输信号,这一变换如图12-1所示,图中的光发送机完成电—光变换后由光源器件(激光器—LD 或者发光二极管—LED )发射光脉冲信号。
光接收机完成光—电变换,即由光检测器把光信号变换成电信号!
数字信号的光源驱动电路与模拟驱动电路原理有一定的区别。
半导体激光器是利用其在有源区中受激发射的器件,只有在工作电流超过阈值电流的情况下,才会输出激光(相干光),因而是有阈值的器件。
图12-2为LD 的P-I 特性曲线及调制波形,图中的th I 为LD 的阈值电流。
由图可见调制LD 光源器件发光必须是直流偏置电流b I 和信号电流(即调制电流m I )
的共同作用。
图12-2 LD P-I特性曲线、调制波形
本实验利用光纤对各种数字信号进行传输,以了解和熟悉光纤传输数字信号系统的组成。
用双踪示波器观察光发模块与光接收模块各点的波形,并进行比较。
数字信号有脉冲信号、NRZ码,CMI码(关于各种码型概念及编码规则将在实验15和16中详细介绍)。
在电路驱动上,数字驱动电路采用射极耦合驱动电路。
所有数字信号先经过电平转换,进行直流偏置后直接幅度调制到激光器中。
其驱动电路如图12-4所示。
数字信号光纤传输系统组成框图如图12-3所示,对原始数字信号产生模块的信号进行各种不同方式的编码和译码,然后通过光纤传输,在测试端口观测输出端的信号波形,并且比较发光二极管的数字驱动与半导体激光器数字驱动效果的异同。
图12-3 数字信号光纤传输系统组成框图
六、注意事项
1、光源,光跳线,光波分复用器,光功率计等光学器件的插头属易损件,应轻拿轻放,使用时切忌用力过大。
2、不可带电拔插光电器件,要拔插光电器件,须先关闭电源后进行。
七、实验步骤
A、LD数字信号调制实验
1、用FC-FC光纤跳线将1310nm光发端机(1310nmT)与1310nm光收端机(1310nmR)连接起来,组成1310nm光纤传输系统。
2、连接导线:数字信号源T504与光发模块T101连接,将数字信号源模块K511拨到上面。
3、将拨码开关BM1、BM2和BM3分别拨到数字、1310nm和1310nm。
4、接上交流电源线,先开交流开关,再开直流开关K01,K02,五个发光二极管全亮。
5、接通数字信号源模块(K50)、光发模块(K10)的直流电源。
6、用万用表监控R110两端电压(红表笔插T103,黑表笔插T104),调节半导体激光器驱动电流(W101),使之小于25mA。
7、调节电位器W121,使得TP121处波形幅度大于3.5V ,用示波器观察TP101,TP102和TP121波形,观察数字信号光纤传输调制过程。
8、将数字信号源模块K511拨到下面,观察各点波形变化。
9、改变数字信号源模块拨码开关状态,观察各测试点波形变化。
10、改用实验箱中其他码型的数字信号进行上述步骤,观察各种码型的波形(PCM 编码信号,CMI 编码信号,脉冲信号等)。
11、依次关闭各直流电源、交流电源,拆除导线,拆除各光学器件,将实验箱还原。
七、实验结果:
1. 按实验要求连接好试验箱,接通电源,并打开超级终端。
2. 按确定进入下一个界面,选择“直接连接到串口N ”。
TP101
TP102
TP121
图12-5 以方波为例TP101、TP102、TP121各点的
3.进入COM1串口通信设置,传输波特率设为9600,数据流控制选择“无”
4.设置完毕后即可进行数据传输。
如图所示,一台计算机输入的内容在另一台计算机上有所显示。
附试验箱连接图:
八、实验结论:
通过这次的实验,我对数字信号光迁传输有了更进一步的了解,希望下次实验能够再接再厉.
注:1、报告内的项目或内容设置,可根据实际情况加以调整和补充。
2、教师批改学生实验报告时间应在学生提交实验报告时间后10日内。
