《光纤通信》SDH与数字光纤传输系统

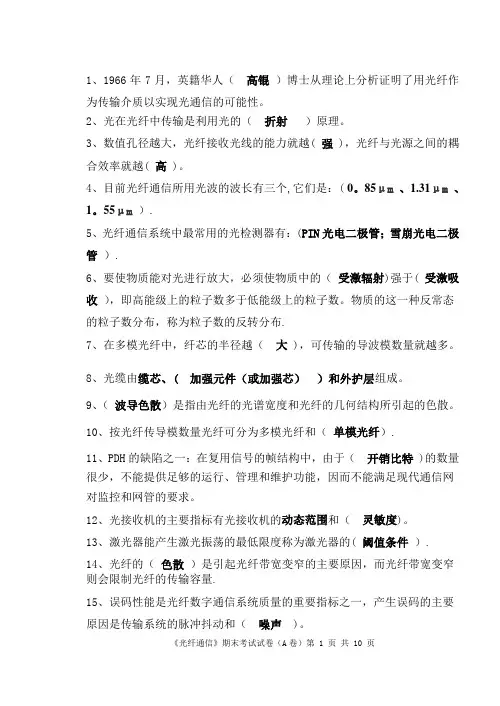

1、1966年7月，英籍华人（高锟）博士从理论上分析证明了用光纤作为传输介质以实现光通信的可能性。

2、光在光纤中传输是利用光的（折射）原理。

3、数值孔径越大，光纤接收光线的能力就越( 强)，光纤与光源之间的耦合效率就越( 高)。

4、目前光纤通信所用光波的波长有三个，它们是：（0.85μm、1.31μm、1.55μm）。

5、光纤通信系统中最常用的光检测器有：（PIN光电二极管；雪崩光电二极管）。

6、要使物质能对光进行放大，必须使物质中的( 受激辐射)强于( 受激吸收)，即高能级上的粒子数多于低能级上的粒子数。

物质的这一种反常态的粒子数分布，称为粒子数的反转分布。

7、在多模光纤中，纤芯的半径越( 大)，可传输的导波模数量就越多。

8、光缆由缆芯、( 加强元件(或加强芯) )和外护层组成。

9、（波导色散）是指由光纤的光谱宽度和光纤的几何结构所引起的色散。

10、按光纤传导模数量光纤可分为多模光纤和( 单模光纤)。

11、PDH的缺陷之一：在复用信号的帧结构中，由于( 开销比特 )的数量很少，不能提供足够的运行、管理和维护功能，因而不能满足现代通信网对监控和网管的要求。

12、光接收机的主要指标有光接收机的动态范围和（灵敏度）。

13、激光器能产生激光振荡的最低限度称为激光器的（阈值条件）。

14、光纤的（色散）是引起光纤带宽变窄的主要原因，而光纤带宽变窄则会限制光纤的传输容量。

15、误码性能是光纤数字通信系统质量的重要指标之一，产生误码的主要原因是传输系统的脉冲抖动和（噪声）。

二、选择题：（每小题2分，共20分。

1-7:单选题，8-10：多选题）1、光纤通信是以（A ）为载体，光纤为传输媒体的通信方式。

A、光波B、电信号C、微波D、卫星2、要使光纤导光必须使（ B ）A、纤芯折射率小于包层折射率B、纤芯折射率大于包层折射率C、纤芯折射率是渐变的D、纤芯折射率是均匀的3、（D ）是把光信号变为电信号的器件A、激光器B、发光二极管C、光源D、光检测器4、CCITT于（C）年接受了SONET概念，并重新命名为SDH。

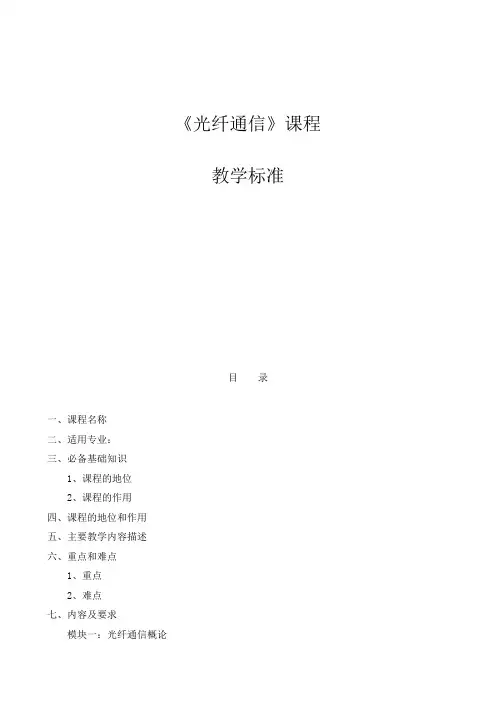

《光纤通信》课程教学标准目录一、课程名称二、适用专业：三、必备基础知识1、课程的地位2、课程的作用四、课程的地位和作用五、主要教学内容描述六、重点和难点1、重点2、难点七、内容及要求模块一：光纤通信概论模块二：光纤和光缆模块三：通信用光器件模块四：光端机模块五：光纤通信新技术模块六：光纤通信网络八、说明1、建议使用教材和参考资料2、模块学时分配3、考核方法及手段4、注意事项一、课程名称：光纤通信二、适用专业：通信技术、电子信息工程等三、必备基础知识学生在学习本门课程之前应当学习《电子技术基础》、《通信原理》、《计算机网络基础》以及《电磁场与电磁波》等专业基础课程，掌握相应的基本知识和技能。

四、课程的地位和作用1、课程的地位本课程为通信与电子信息类专业的一门重要的专业主干课。

其基本任务是通过本课程的学习，让学生掌握光纤的传输理论；光缆结构及特点；无源光器件的原理及性能；光源和光检测器的工作原理及特性；光纤放大器的工作原理及结构；光纤通信系统的组成与性能指标。

并将介绍代表当今高速大容量光纤通信技术主流的波分复用光纤通信技术，以及代表未来光纤通信技术发展方向的全光光纤通信技术。

使学生对光纤通信这一在当今信息领域内高速发展并起着关键作用的技术有一较好的了解。

为进一步深造或走向社会打下一个良好的基础。

2、课程的作用通过本课程的学习，对光纤通信及光纤通信系统建立起比较完整的概念，并掌握光纤通信的基本原理和基本技术，为进一步学习相关专业课程及从事通信技术类工作奠定一定的基础。

本课程要求掌握光纤通信系统构成及特点，光纤通信的窗口波长，光纤分类及指标，光发射机的组成及对光源的要求，对光电检测器的要求；掌握光纤通信关键器件的原理及技术要求；熟悉光传输，中继放大技术；了解光纤通信中的新技术：光波分复用、光时分复用、光放大器及全光系统；初步掌握光通信网络的构成及组网技术。

本课程对培养学生综合应用以前所掌握的《通信原理》、《数字通信》等课程的基本知识等有良好的促进作用。

浅谈数字光纤通信系统摘要当今世界，计算机与通信技术高度结合，光纤通信有了长足发展。

纵观当今电信的主要技术，光纤和光波的变革极大的提高着信息的传输容量。

因而传统的模拟信号的传输的信息容量已经远远不能满足当前生产生活的实际技术需求，从上世纪开始数字信号传输已经逐步取代模拟信号，成为当前电视、电话、网络中信息传输的主要方式。

本文就光纤通信网络中的数字光纤通信部分进行了简要的介绍以及分析，涉及数字光纤通信系统基本概念特点的解析，系统的组成结构，主要传输体制以及线路的编码方式。

关键字数字光纤通信系统准同步数字系列（PDH）同步数字系列（SDH）线路编码内容一．数字光纤通信系统概况光纤是数字通信的理想的传输信道。

与模拟通信相比，数字通信有许多优点，最主要的是数字系统可以恢复因传输损失导致的信号畸变，因而传输质量高。

大容量长距离的光纤通信系统几乎都是采用数字传输方式。

在光纤通信系统中，光纤中传输的是二进制光脉冲“0”码和“1”码，它由二进制数字信号对光源进行通断调制而产生。

而数字信号是对连续变化的模拟信号进行抽样、量化和编码产生的，称为PCM（pulse code modulation），即脉冲编码调制。

这种电的数字信号称为数字基带信号，由PCM电端机产生。

二．数字光纤通信系统组成数字光纤通信系统如图1所示，与模拟系统主要区别在于数字系统中有模数转换设备和数字复接设备，即为PCM端机。

1.模数转换设备。

它将来自用户的模拟信号转换为对应的数字信号。

数字复接设备则将多路低速数字信号按待定的方式复接成一路高速数字信号，以便在单根光纤中传输。

2.输入接口将来自PCM端机的数字基带信号适配成适合在光纤信道中传输的形态。

3. 光发送机将数字电信号转换为数字光信号，并将其反馈入光纤传输。

发送端一般采用强度调制方式实现数字电信号到数字光信号的转换，即通过直接调制或者间接调制，使得“1”码出现时发出光脉冲，而“0”码出现时不发光。

1．光纤通信的优缺点各是什么？答：优点有：带宽资源丰富，通信容量大；损耗低，中继距离长；无串音干扰，保密性好；适应能力强；体积小、重量轻、便于施工维护；原材料来源丰富，潜在价格低廉等。

缺点有：接口昂贵，强度差，不能传送电力，需要专门的工具、设备以及培训，未经受长时间的检验等。

2．光纤通信系统由哪几部分组成？各部分的功能是什么？答：光纤通信系统由三部分组成：光发射机、光接收机和光纤链路。

光发射机由模拟或数字电接口、电压—电流驱动电路和光源组件组成。

光源组件包括光源、光源—光纤耦合器和一段光纤（尾纤或光纤跳线）组成。

模拟或数字电接的作用是实现口阻抗匹配和信号电平匹配（限制输入信号的振幅）作用。

光源是LED或LD，这两种二极管的光功率与驱动电流成正比。

电压—电流驱动电路是输入电路与光源间的电接口，用来将输入信号的电压转换成电流以驱动光源。

光源—光纤耦合器的作用是把光源发出的光耦合到光纤或光缆中。

光接收机由光检测器组件、放大电路和模拟或数字电接口组成。

光检测器组件包括一段光纤（尾纤或光纤跳线）、光纤—光检波器耦合器、光检测器和电流—电压转换器。

光检测器将光信号转化为电流信号。

常用的器件有PIN和APD。

然后再通过电流—电压转换器，变成电压信号输出。

模拟或数字电接口对输出电路其阻抗匹配和信号电平匹配作用。

光纤链路由光纤光缆、光纤连接器、光缆终端盒、光缆线路盒和中继器等组成。

光纤光缆由石英或塑料光纤、金属包层和外套管组成。

光缆线路盒：光缆生产厂家生产的光缆一般为2km一盘，因而，如果光发送与光接收之间的距离超多2km时，每隔2km将需要用光缆线路盒把光缆连接起来。

光缆终端盒：主要用于将光缆从户外（或户内）引入到户内（或户外），将光缆中的光纤从光缆中分出来，一般放置在光设备机房内。

光纤连接器：主要用于将光发送机（或光接收机）与光缆终端盒分出来的光纤连接起来，即连接光纤跳线与光缆中的光纤。

3．假设数字通信系统能够在高达1%的载波频率的比特率下工作，试问在5GHz的微波载波和 1.55μm的光载波上能传输多少路64kb/s的音频信道？解：根据题意，求得在5GHz的微波载波下，数字通信系统的比特率为50Mb/s，则能传输781路64kb/s的音频信道。

1、1966年7月，英籍华人（高锟）博士从理论上分析证明了用光纤作为传输介质以实现光通信的可能性。

2、光在光纤中传输是利用光的（折射）原理。

3、数值孔径越大，光纤接收光线的能力就越( 强)，光纤与光源之间的耦合效率就越( 高)。

4、目前光纤通信所用光波的波长有三个,它们是：( 0。

85μm、1.31μm、1。

55μm）.5、光纤通信系统中最常用的光检测器有：(PIN光电二极管；雪崩光电二极管）.6、要使物质能对光进行放大，必须使物质中的（受激辐射)强于( 受激吸收），即高能级上的粒子数多于低能级上的粒子数。

物质的这一种反常态的粒子数分布，称为粒子数的反转分布.7、在多模光纤中，纤芯的半径越（大)，可传输的导波模数量就越多。

8、光缆由缆芯、( 加强元件（或加强芯））和外护层组成。

9、（波导色散）是指由光纤的光谱宽度和光纤的几何结构所引起的色散。

10、按光纤传导模数量光纤可分为多模光纤和（单模光纤）.11、PDH的缺陷之一：在复用信号的帧结构中，由于（开销比特 )的数量很少，不能提供足够的运行、管理和维护功能，因而不能满足现代通信网对监控和网管的要求。

12、光接收机的主要指标有光接收机的动态范围和（灵敏度)。

13、激光器能产生激光振荡的最低限度称为激光器的(阈值条件）.14、光纤的（色散）是引起光纤带宽变窄的主要原因，而光纤带宽变窄则会限制光纤的传输容量.15、误码性能是光纤数字通信系统质量的重要指标之一，产生误码的主要原因是传输系统的脉冲抖动和（噪声 )。

二、选择题：(每小题2分，共20分.1—7：单选题，8-10:多选题）1、光纤通信是以（A ）为载体，光纤为传输媒体的通信方式。

A、光波B、电信号C、微波D、卫星2、要使光纤导光必须使（ B ）A、纤芯折射率小于包层折射率B、纤芯折射率大于包层折射率C、纤芯折射率是渐变的D、纤芯折射率是均匀的3、（D ）是把光信号变为电信号的器件A、激光器B、发光二极管C、光源D、光检测器4、CCITT于（C）年接受了SONET概念,并重新命名为SDH。

《光纤通信系统》数字光纤传输测试系统实验概述光纤通信是利用光波作为载波，以光纤作为传输媒质实现信息传输，是一种最新的通信技术。

光纤是光导纤维的简称。

光纤通信是以光波为载频，以光导纤维为传输媒质的一种通信方式。

光纤通信使用的波长在近红外区，即波长800～1800nm，可分为短波长波段（850nm）和长波长波段（1310nm和1550nm），这是目前所采用的三个通信窗口。

通信发展过程是以不断提高载频频率来扩大通信容量，光是一种频率极高的电磁波（3×1014HZ），因此用光作载波进行通信容量极大，是过去通信方式的千百倍，具有极大的吸引力，是通信发展的必然方向。

光纤通信有许多优点：首先它有极宽的频带。

目前我国已完成了10Gbps的光纤通信系统，这意味着在125um的光纤中可以传输大约11万路电话。

其次，光纤的传输损耗很小，传统的同轴电缆损耗约在5dB/Km以上，站间距离不足10Km；而工作在 1.55um的光纤最低已达到0.2dB/Km的损耗，站间无中继传输可达100Km以上。

另外，光纤通信还具有抗电磁干扰、抗。

腐蚀、抗辐射等特点，它在地球上有取之不尽，用之不竭的光纤原材料—SiO2光纤通信可用于市话中继线，长途干线通信，高质量彩色电视传输，交通监控指挥，光纤局域网，有线电视网和共用天线（CATV）系统。

波分复用技术（WDM）的出现，使光纤传输技术向更高的领域发展，实现信息宽带、高速传输。

光纤通信将会在光同步数字体系（SDH）、相干光通信、光纤宽带综合业务数字网（B—ISDN）、用户光纤网、ATM及全光通信有进一步发展。

光纤通信系统主要由三部分组成：光发射机、传输光纤和光接收机。

其电/光和光/电变换的基本方式是直接强度调制和直接检波。

实现过程如下：输入电信号既可以是模拟信号（如视频信号、电话语音信号、正弦波或三角波信号），也可以是数字信号（如计算机数据、PCM编码信号、数字信号源信号）；调制器将输入的电信号转换成适合驱动光源器件的电流信号并用来驱动光源器件，对光源器件进行直接强度调制，完成电/光变换的功能；光源输出的光信号直接耦合到传输光纤中，经一定长度的光纤传输后送达接收端；在接收端，光电检测器对输入的光信号进行直接检波，将光信号转换成相应的电信号，再经过放大恢复等电信号处理过程，以弥补线路传输过程中带来的信号损伤（如损耗、波形畸变），最后输出和原始输入信号相一致的电信号，从而完成整个传送过程。
