第八章 数字光纤传输系统性能

第八章数字光纤通信系统性能8.1 数字传输模型8.2 误码特性8.3 抖动特性8.4 漂移特性8.5 延时特性8.6 光纤通信系统的可用性8.7 光缆线路系统设计2概述为了满足全程全网各种通信的要求，需要对通信网在技术和经济相权衡的基础上进行规划和设计。

规划和设计包含了许多相关的因素，其中首要的因素是系统的传输性能。

光纤通信系统多属于数字系统，因此光纤通信系统的各种性能指标如误码、抖动、漂移、延时等也必须满足数字传输系统的要求。

38.1数字传输模型由于数字信号在传输过程中会受到各种损害，因此，在进行传输系统设计时，需要规定各部分设备性能，以保证把它们构成一个完整的传输系统时，能满足总的传输性能要求。

为此，需要确定一个合适的传输模型，以便对数字网的主要传输损伤的来源进行研究，确定系统全程性能指标，并根据传输模型对这些指标进行合理分配，从而为系统传输设计提供依据。

ITU-T提出了各种数字传输模型的建议。

模型分为：假设参考连接(HRX)，假设参考数字链路(HRDL)和假设参考数字段(HRDS)。

41.假设参考连接(HRX)一个通信连接是通信网中从用户至用户，包括参与交换和传输的各个部分(如用户线，终端设备，交换机，传输系统等)的传输全程。

它是根据用户需要建立的各种机线设备的临时组合。

这些实际的连接有长有短，结构上有简单、复杂，传输的业务可能也不相同，难以进行传输质量的核算。

通常找出通信距离最长、结构最复杂、传输质量预计最差的连接作为传输质量的核算对象。

只要这种典型连接的传输质量能满足要求，那么通信距离较短，结构较简单的通信连接肯定能保证传输质量，因而引入了假设参考连接的概念。

5图8-1 标准数字假设参考连接T参考点LE PC SC TC ISC ISC ISC ISC ISC TC SC PC LET参考点数字交换机数字链路27500km国内国外国内本地本地LE本地交换机 PC一级中心 SC二级中心 TC三级中心 ISC国际交换中心6图8-2 标准数字假设参考连接（中等长度）T参考点LE PC ISC ISC ISC PC LET参考点11000km国内国外国内本地本地7图8-3标准数字假设参考连接(用户接近ISC)T参考点LE ISC ISC ISC LET参考点10000km国内国外国内本地本地82. 假设参考数字链路（HRDL）为了便于进行数字信号传输劣化的研究（如误码率、抖动、漂移、时延等），保证全程通信质量，必须规定由各种不同形式的传输组成部分（如传输系统，复、分接设备等）所构成的网络模型，即HRDL。

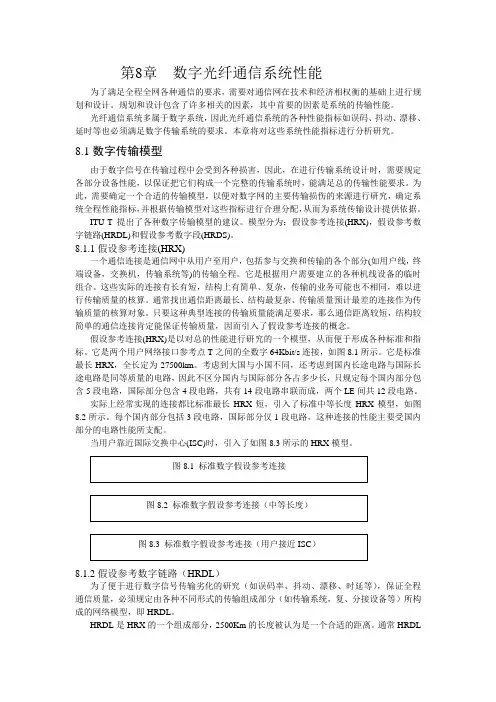

第8章数字光纤通信系统性能为了满足全程全网各种通信的要求，需要对通信网在技术和经济相权衡的基础上进行规划和设计。

规划和设计包含了许多相关的因素，其中首要的因素是系统的传输性能。

光纤通信系统多属于数字系统，因此光纤通信系统的各种性能指标如误码、抖动、漂移、延时等也必须满足数字传输系统的要求。

本章将对这些系统性能指标进行分析研究。

8.1数字传输模型由于数字信号在传输过程中会受到各种损害，因此，在进行传输系统设计时，需要规定各部分设备性能，以保证把它们构成一个完整的传输系统时，能满足总的传输性能要求。

为此，需要确定一个合适的传输模型，以便对数字网的主要传输损伤的来源进行研究，确定系统全程性能指标，并根据传输模型对这些指标进行合理分配，从而为系统传输设计提供依据。

ITU-T提出了各种数字传输模型的建议。

模型分为：假设参考连接(HRX)，假设参考数字链路(HRDL)和假设参考数字段(HRDS)。

8.1.1假设参考连接(HRX)一个通信连接是通信网中从用户至用户，包括参与交换和传输的各个部分(如用户线，终端设备，交换机，传输系统等)的传输全程。

它是根据用户需要建立的各种机线设备的临时组合。

这些实际的连接有长有短，结构上有简单、复杂，传输的业务可能也不相同，难以进行传输质量的核算。

通常找出通信距离最长、结构最复杂、传输质量预计最差的连接作为传输质量的核算对象。

只要这种典型连接的传输质量能满足要求，那么通信距离较短，结构较简单的通信连接肯定能保证传输质量，因而引入了假设参考连接的概念。

假设参考连接(HRX)是以对总的性能进行研究的一个模型，从而便于形成各种标准和指标。

它是两个用户网络接口参考点T之间的全数字64Kbit/s连接，如图8.1所示。

它是标准最长HRX，全长定为27500km。

考虑到大国与小国不同，还考虑到国内长途电路与国际长途电路是同等质量的电路，因此不区分国内与国际部分各占多少长，只规定每个国内部分包含5段电路，国际部分包含4段电路，共有14段电路串联而成，两个LE间共12段电路。

光纤通信系统的性能分析及优化光纤通信是现代信息传输的重要方式，它以其高速率、低衰减等优势成为大规模通信的重要手段。

随着社会的发展，人们对通信带宽的要求不断提高，光纤通信系统的性能优化越来越受到人们的重视。

本文将分析光纤通信系统的性能问题并提出优化方案。

一、光纤通信系统的性能问题光纤通信系统的性能问题主要表现在以下几个方面：1. 带宽不足：随着数据量的不断增长，通信带宽需要不断提高。

传统的光纤通信系统存在带宽不足的问题，限制了其应用范围。

2. 抗噪声能力弱：光纤通信系统受到的干扰和噪声很容易导致通信品质下降。

在高速率、远距离的传输中，光纤通信系统的抗噪声能力需要得到提高。

3. 衰减问题：由于光纤的信号传输距离有限，信号的强度会随着传输距离的增加而衰减。

光纤通信系统需要解决信号衰减问题，以保证通信质量。

4. 价格过高：高速率、高质量的光纤通信系统价格较高，造成了一定的门槛，限制了其在大众市场的应用。

以上问题都限制了光纤通信系统的应用范围和发展前景。

因此，必须对光纤通信系统进行性能优化，以满足人们日益增长的通信需求。

二、光纤通信系统的性能优化为了解决光纤通信系统的性能问题，可以从以下几个方面对其进行优化：1. 带宽扩充：增加光纤通信系统的带宽是提高通信速率的重要手段。

可以采用多波长复用技术来扩大通信带宽。

此外，可以采用更高级别的光纤、更优化的线路拓扑等方式来提高带宽。

2. 抗噪声能力提高：光纤通信系统的抗噪声能力提高可以通过增加发射功率、优化光纤的传输介质、升级光纤接口等方式来实现。

此外，可以通过改进检测技术、增强硬件设备的抗干扰能力等方式来提高抗噪声能力。

3. 衰减问题解决：衰减问题的解决可以通过加强信号的增强、使用更好的光纤绝缘材料及光纤护套材料、优化光缆的敷设等方式来实现。

4. 价格降低：价格降低可以通过增加生产规模、使用更先进的工艺技术、提高设备的智能化程度等方式来实现。

三、结语光纤通信系统的性能优化是解决其应用范围和发展问题的关键。

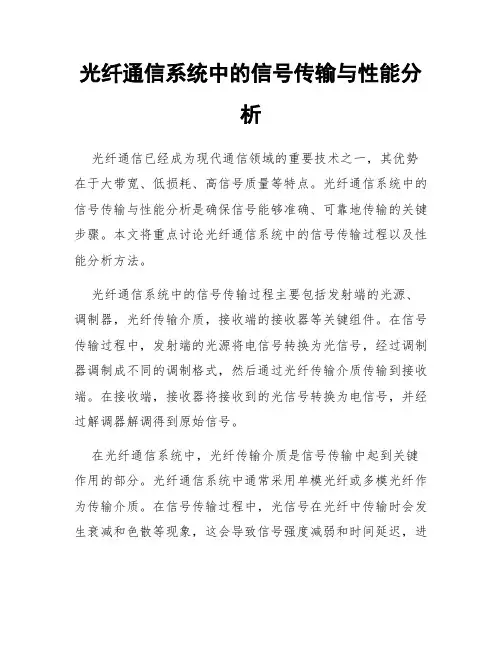

光纤通信系统中的信号传输与性能分析光纤通信已经成为现代通信领域的重要技术之一，其优势在于大带宽、低损耗、高信号质量等特点。

光纤通信系统中的信号传输与性能分析是确保信号能够准确、可靠地传输的关键步骤。

本文将重点讨论光纤通信系统中的信号传输过程以及性能分析方法。

光纤通信系统中的信号传输过程主要包括发射端的光源、调制器，光纤传输介质，接收端的接收器等关键组件。

在信号传输过程中，发射端的光源将电信号转换为光信号，经过调制器调制成不同的调制格式，然后通过光纤传输介质传输到接收端。

在接收端，接收器将接收到的光信号转换为电信号，并经过解调器解调得到原始信号。

在光纤通信系统中，光纤传输介质是信号传输中起到关键作用的部分。

光纤通信系统中通常采用单模光纤或多模光纤作为传输介质。

在信号传输过程中，光信号在光纤中传输时会发生衰减和色散等现象，这会导致信号强度减弱和时间延迟，进而影响信号的传输质量。

因此，对于光纤传输介质的性能分析非常重要。

针对光纤传输介质的性能分析，最常用的指标是衰减和色散。

衰减是光信号在传输过程中由于各种损耗而减弱的现象。

光纤通信系统中常采用单位长度衰减来衡量光纤传输介质的损耗情况。

单位长度衰减通常以分贝每千米（dB/km）表示，表示单位长度内信号损耗的大小。

较低的衰减值表示光纤传输介质的损耗较小，信号能够更远地传输。

色散是光信号在光纤中传输过程中由于不同频率光信号的传输速度不同而导致的信号畸变现象。

色散通常分为色散和色散。

色散是指由于不同波长的光信号在光纤中传播速度不同而导致的波形失真。

色散是指由于不同频率的光信号传播速度不同而导致的信号的扩展。

在光纤通信系统中，常需采取一系列措施来抑制和补偿色散，以提高信号传输质量。

为了实现对光纤传输介质的性能分析，通常会采用光纤衰减测试和光纤色散测试等方法。

光纤衰减测试是通过将光信号注入光纤中并测量其输出功率来确定光纤传输介质的衰减程度。

常用的测试方法包括光时间域反射法（OTDR）和光功率计等。

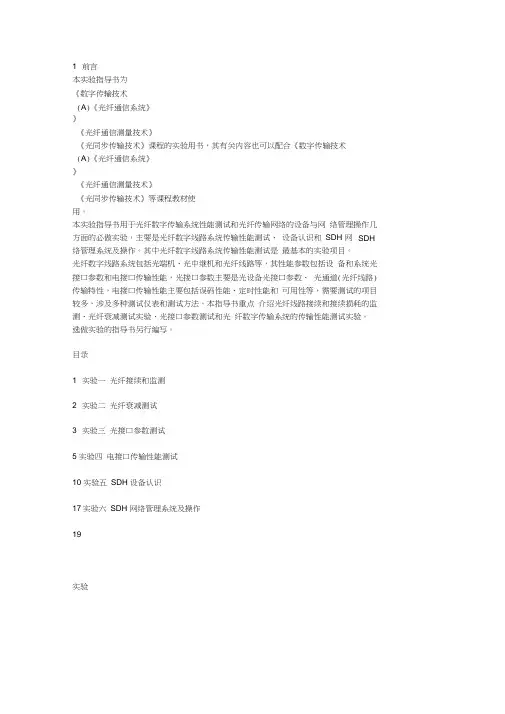

1 前言本实验指导书为《数字传输技术(A)《光纤通信系统》》《光纤通信测量技术》《光同步传输技术》课程的实验用书，其有关内容也可以配合《数字传输技术(A)《光纤通信系统》》《光纤通信测量技术》《光同步传输技术》等课程教材使用。

本实验指导书用于光纤数字传输系统性能测试和光纤传输网络的设备与网络管理操作几方面的必做实验，主要是光纤数字线路系统传输性能测试、设备认识和SDH 网SDH 络管理系统及操作。

其中光纤数字线路系统传输性能测试是最基本的实验项目。

光纤数字线路系统包括光端机、光中继机和光纤线路等，其性能参数包括设备和系统光接口参数和电接口传输性能，光接口参数主要是光设备光接口参数、光通道(光纤线路)传输特性，电接口传输性能主要包括误码性能、定时性能和可用性等，需要测试的项目较多，涉及多种测试仪表和测试方法。

本指导书重点介绍光纤线路接续和接续损耗的监测、光纤衰减测试实验、光接口参数测试和光纤数字传输系统的传输性能测试实验。

选做实验的指导书另行编写。

目录1 实验一光纤接续和监测2 实验二光纤衰减测试3 实验三光接口参数测试5 实验四电接口传输性能测试10 实验五SDH 设备认识17实验六SDH 网络管理系统及操作19实验光纤的接续和监测一．试验目的掌握光纤接续原理掌握光纤接续损耗的测试原理学习使用熔接机和了解光纤接续过程二．试验原理光纤接续的常用方法有热熔法和冷接法等，热熔法的主要步骤如下：连接光纤端面的制备，端面的定位和对准，熔接。

光纤接续损耗As 的定义为As = -10 lg式中prpt（dB）pt 为发射光纤发出的光功率，Wpr 为接收光纤接收的光功率，W监测光纤接续损耗的方法有多种，如：光时域反射计（OTDR）监测和四功率法测试等，目前都采用光时域反射计监测法，其测试系统原理土如图 1.1 所示。

OTDR发射光纤接收光纤图 1.1 光纤接续损耗的监测测试时OTDR 发出测试光脉冲，并测得连接光纤的背向色散曲线如图 1.2 所示，根据所得曲线设置五个测试点（即采用五点法）即得到接续损耗值。

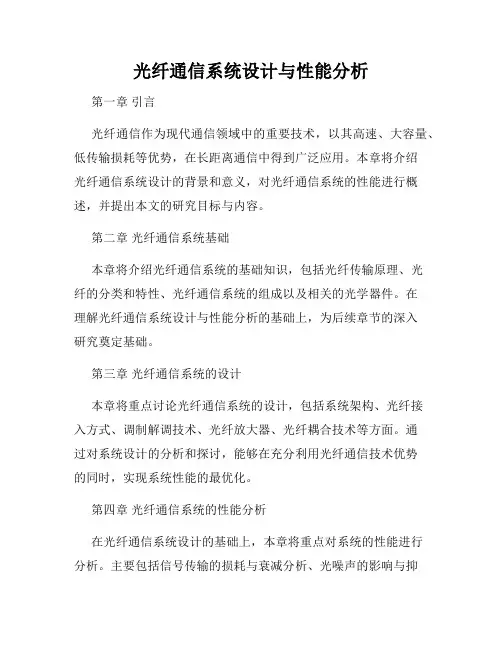

光纤通信系统设计与性能分析第一章引言光纤通信作为现代通信领域中的重要技术，以其高速、大容量、低传输损耗等优势，在长距离通信中得到广泛应用。

本章将介绍光纤通信系统设计的背景和意义，对光纤通信系统的性能进行概述，并提出本文的研究目标与内容。

第二章光纤通信系统基础本章将介绍光纤通信系统的基础知识，包括光纤传输原理、光纤的分类和特性、光纤通信系统的组成以及相关的光学器件。

在理解光纤通信系统设计与性能分析的基础上，为后续章节的深入研究奠定基础。

第三章光纤通信系统的设计本章将重点讨论光纤通信系统的设计，包括系统架构、光纤接入方式、调制解调技术、光纤放大器、光纤耦合技术等方面。

通过对系统设计的分析和探讨，能够在充分利用光纤通信技术优势的同时，实现系统性能的最优化。

第四章光纤通信系统的性能分析在光纤通信系统设计的基础上，本章将重点对系统的性能进行分析。

主要包括信号传输的损耗与衰减分析、光噪声的影响与抑制、调制解调技术的性能分析以及光纤通信系统的误码率等方面。

通过性能分析，可以全面评估系统的稳定性和传输质量。

第五章光纤通信系统的可靠性与容错性设计本章将着重讨论光纤通信系统的可靠性与容错性设计。

通过引入冗余设计和容错机制，在系统发生故障时实现快速的自动切换和恢复。

针对光纤通信系统中可能出现的故障情况，并根据其影响程度，提出相应的容错策略，保证系统的可靠性和稳定性。

第六章光纤通信系统优化设计本章将对光纤通信系统进行优化设计。

通过系统参数的调整和仿真分析，对系统的性能进行优化，并在保证系统稳定性的前提下，实现传输速率的最大化和传输距离的最优化。

同时，对光纤通信系统的节能和成本优化进行探讨，提出相应的优化方法和策略。

第七章实验与结果分析为了验证光纤通信系统设计的有效性和性能优势，本章将进行实验和结果分析。

通过搭建实验平台，获取实验数据，并对数据进行分析和评估。

从实验结果中找出问题，并提出相应的改进方案，以进一步优化光纤通信系统的性能。

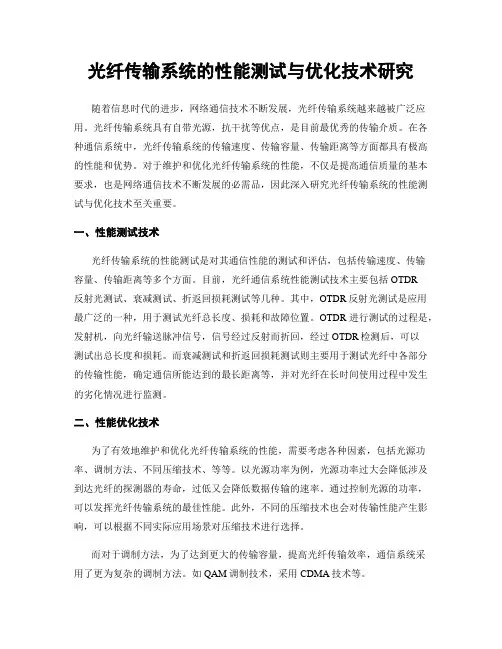

光纤传输系统的性能测试与优化技术研究随着信息时代的进步，网络通信技术不断发展，光纤传输系统越来越被广泛应用。

光纤传输系统具有自带光源，抗干扰等优点，是目前最优秀的传输介质。

在各种通信系统中，光纤传输系统的传输速度、传输容量、传输距离等方面都具有极高的性能和优势。

对于维护和优化光纤传输系统的性能，不仅是提高通信质量的基本要求，也是网络通信技术不断发展的必需品，因此深入研究光纤传输系统的性能测试与优化技术至关重要。

一、性能测试技术光纤传输系统的性能测试是对其通信性能的测试和评估，包括传输速度、传输容量、传输距离等多个方面。

目前，光纤通信系统性能测试技术主要包括OTDR反射光测试、衰减测试、折返回损耗测试等几种。

其中，OTDR反射光测试是应用最广泛的一种，用于测试光纤总长度、损耗和故障位置。

OTDR进行测试的过程是，发射机，向光纤输送脉冲信号，信号经过反射而折回，经过OTDR检测后，可以测试出总长度和损耗。

而衰减测试和折返回损耗测试则主要用于测试光纤中各部分的传输性能，确定通信所能达到的最长距离等，并对光纤在长时间使用过程中发生的劣化情况进行监测。

二、性能优化技术为了有效地维护和优化光纤传输系统的性能，需要考虑各种因素，包括光源功率、调制方法、不同压缩技术、等等。

以光源功率为例，光源功率过大会降低涉及到达光纤的探测器的寿命，过低又会降低数据传输的速率。

通过控制光源的功率，可以发挥光纤传输系统的最佳性能。

此外，不同的压缩技术也会对传输性能产生影响，可以根据不同实际应用场景对压缩技术进行选择。

而对于调制方法，为了达到更大的传输容量，提高光纤传输效率，通信系统采用了更为复杂的调制方法。

如QAM调制技术，采用CDMA技术等。

另一个关键因素是光纤连接器和跳线，它们的处理和装配会对整个传输系统的性能产生影响，应该严格控制其质量。

传输线的直径和长度、光源频率和速率的选择也是特别关键的。

此外，还需要针对传输特性选用恰当的传输介质，保证传输线路性能完好。

SDH原理学习提纲及笔记目录第一章SDH概述 (2)第二章SDH信号的帧结构和复用步骤 (2)第三章开销与指针 (3)第四章SDH设备的逻辑组成 (6)第五章SDH网络结构和网络保护机理 (9)第六章光接口类型和参数 (11)第七章定时与同步 (11)第八章传输性能 (12)附1：SDH原理中，各字母代表的含义 (13)附2：习题答案 (14)模拟考题（一） (15)模拟考题（二） (18)模拟考题（三） (20)第一章SDH概述1、SDH的优势：接口统一（横向兼容、速率一致）、同步复用（信号位置可预见）、运维OAM功能字节丰富（自动化程度加强）、兼容性强（前后兼容PDH、ATM、FDDI等信号）2、SDH的缺陷：频带利用率低（开销字节占比高）、指针调整机理复杂（指针抖动滤除困难）、安全影响（大量软件的使用）3、其它知识点：字节间插复用；网络自愈：在网络发生故障时，无需人为干预，网络自动在极短的时间内（ITU-T规定为50ms以内），使业务自动从故障中恢复传输，使用户几乎感觉不到网络出了故障（仅使业务恢复，故障点仍需人工修复）第二章SDH信号的帧结构和复用步骤1、STM-N的帧结构：以字节（8bit）为单位的矩形块状帧结构，9行、270×N列个字节（N=1，4，16，64……），从左至右、从上至下传输，帧频8000帧/秒，帧长125us（帧周期恒定）2、STM-N的帧结构组成：段开销SOH（再生段开销RSOH监控STM-N整体性能，位于第1~3行的第1~9×N列、复用段开销MSOH监控每一个STM-N性能，位于第5~9行的第1~9×N列）、管理单元指针AU-PTR（位于第4行的第1~9×N列）、信息净负荷payload（通道开销POH、支路单元指针TU-PTR、有效负荷）3、SDH的复用结构：STM-1至STM-N（直接字节间插复用）、PDH至SDH（映射：在SDH边界处将支路信号甜酸进虚容器的过程→定位：通过指针调整，使指针的值时刻指向VC帧的起点在TU或AU净负荷中的位置→复用：字节间插）4、SDH的复用结构中的基本复用单元：C-容器、VC－虚容器、TU－支路单元、TUG－支路单元组、AU－管理单元、AUG－管理单元组5、将140Mbit/s的E4信号复用进STM-1：E4→C4（比特塞入法，9行×260列）→VC4（加POH，9行×261列）→AU-4（加AU-PTR）→AUG→STM-1（加SOH，9行×270列）6、将34Mbit/s的E3信号复用进STM-1：E3→C3（比特塞入法，9行×85列）→VC3（加3字节的TU-PTR）→TUG3（加入6字节冗余信息，9行×86列）→C4（三个TUG3字节间插复用，再加入2列冗余信息，9行×260列）→VC4→AU-4→AUG→STM-1 7、将2Mbit/s的E1信号复用进STM-1：E1→C12（比特塞入法，单帧→复帧）→VC12（加LP-POH在每个基帧左上角缺口）→TU12（加TU-PTR在每个基帧右下角，9行×4列）→TUG2（3个TU12间插复用，9行×12列）→TUG3（7个TUG2间插复用，并加入2列冗余信息，9行×86列）→C4→VC4→AU-4→AUG→STM-18、复帧（9行×16列）结构表：复帧周期500us，4个基帧复用在连续的4帧STM-1中，分离时有必要知道每个基帧在复帧中的位置（由POH 中的H4字节指定）O为开销字节、R为塞入比特、C1为负码速调中控制比特、S1为负码速调整中码速调整位置、C2为正码速调中控制比特、S2为正码速调整中码速调整位置（C=0时S=I，C=1时S=R*）。

光纤通信系统性能分析与优化光纤通信是20世纪后期发展起来的一种高速通信技术，它利用光纤作为传输介质，将信息转化为光信号传输，具有带宽宽、传输速度快、抗干扰等优点。

光纤通信正逐渐取代传统的铜缆通信，成为现代通信的主流技术之一。

但是，光纤通信系统的性能如何影响光纤通信的质量呢？本文将从系统性能的角度进行分析和优化。

一、光纤通信系统的性能光纤通信系统的性能主要包括带宽、传输速度、传输损耗和信号干扰等指标。

在理论上，光纤通信系统的带宽和传输速度是无限制的，但在实际应用中，光纤通信系统的信号传输距离和带宽也存在限制。

光纤通信系统的损耗和信号干扰是影响系统质量的关键因素，需要进行深入的分析和优化。

1. 带宽光纤通信系统的带宽是指在一定频率范围内可用的最大频率带宽。

在数字通信中，带宽通常表示为数据传输率，单位为 bps（bits per second）。

光纤通信的带宽通常都很高，以 Gbps 为单位，因此在光纤通信中，数据传输速率很快，且可以同时传输大量的数据。

2. 传输速度光纤通信系统的传输速度不仅取决于带宽，还与光纤通信的传输速率有关。

传输速率是指单位时间内能够传输的比特数，也就是数据传输速率。

传输速度越快，它可以在短暂的时间内传输更多的数据，提高了通信效率，缩短了通信时间。

3. 传输损耗光纤通信系统的传输损耗是指光信号经过光纤传输过程中，由于光信号与光纤介质的相互作用而发生的信号衰减。

传输损耗会改变信号的电量和质量，影响光纤通信系统的性能和通信质量。

因此，光纤通信系统的传输损耗必须控制在一定范围内。

4. 信号干扰光纤通信系统的信号干扰是指光信号在传输过程中由于各种因素的干扰，而发生的信号质量损失。

主要干扰因素包括光纤材料、光信号波长、光源和光接收器等。

由于信号干扰的存在，光纤通信系统存在死亡区域和误码率等问题，必须采取措施进行优化。

二、光纤通信系统性能优化光纤通信系统的性能和通信质量受到多种因素的影响，必须在设计和运行中进行优化。

光纤通信系统的性能分析光纤通信系统作为现代通信领域的重要组成部分，拥有着众多优势，如高速率、大带宽、低损耗等。

然而，随着通信技术的不断发展，人们对光纤通信系统的要求也越来越高，而系统的性能表现也成为了人们关注的焦点之一。

本文将从光纤通信系统的构成、信号传输方式、光纤特性等方面对其性能进行分析。

一、光纤通信系统构成光纤通信系统通常由光源、调制器、光纤、检测器、解调器等部件组成。

其中，光源产生光信号，调制器对信号进行调制，光纤传输信号，检测器接收光信号，解调器对信号进行解调。

这些部件之间相互配合，共同完成信号的传输和接收。

二、光纤通信系统信号传输方式光纤通信系统的信号传输方式主要有两种：模式分复用和波分复用。

其中，模式分复用是将不同模式的光信号在同一根光纤上传输，而波分复用是将不同波长的光信号在同一根光纤上传输。

这两种传输方式都可以提高光纤的传输效率和带宽利用率。

三、光纤特性光纤通信系统的性能很大程度上取决于光纤的特性，其中三个重要的光纤特性是：损耗、色散、非线性。

1. 损耗损耗是指光信号在传输过程中衰减的现象，损耗的大小会影响光纤通信系统的传输距离和质量。

光纤的损耗通常由两个因素决定，一个是内部损耗，即材料本身的吸收和散射，另一个是外部损耗，即光纤与外界对接时的连接损耗、弯曲损耗等。

2. 色散色散是指在光信号传输过程中，不同频率的光信号在传输速率上有差异，导致信号扩散和失真。

光纤通信系统的色散分为两种类型：色散时间和色散波长。

其中，色散时间是指光信号在传输中因介质折射率随频率而变化而导致的时间色散。

而色散波长则是指在光纤中不同频率光信号对应的波长不同，而导致的波长色散。

3. 非线性非线性效应是指在光信号传输过程中，光的能量发生变化而不符合线性关系。

其中，最常见的非线性效应是自相互作用调制和受激拉曼散射。

自相互作用调制是光信号在传输中与自身光信号相互作用而产生的变化，而受激拉曼散射是光信号与光纤分子产生相互作用而产生的非线性效应。

光纤传输系统中的信号传输性能分析一、引言随着科技的飞速发展，光纤传输系统已经成为了现代通讯的主要方式之一。

相比于传统的铜缆，光纤传输系统具有传输速度快、距离远、抗干扰、安全性高等优势。

然而，光纤传输系统中的信号传输性能一直是一个重要的研究领域，本文将重点分析光纤传输系统中的信号传输性能。

二、光纤传输系统的基本原理光纤传输系统是利用光纤作为传输介质的一种通讯方式，其主要原理是利用光信号在光纤中的传输来完成数据传输的过程。

光纤传输系统主要由以下组成部分组成：1.发射器：将电信号转换为光信号，发送到光纤中。

2.光纤：作为信号的传输介质。

3.接收器：将光信号转换为电信号，以便数据的接收与处理。

光纤传输系统的最大优点就在于光信号的传输速度非常快，这是由于光速的速度远远快于电磁波在导体中的传播速度。

同时，光纤传输系统还具有传输距离远、抗干扰性强、安全性高等优点。

由此可见，光纤传输系统在现代通讯领域扮演极为重要的角色。

三、光纤传输系统中信号传输的性能指标光纤传输系统中信号传输的性能指标一般包括以下几个方面：1.传输速度：也就是信号在光纤中的传输速度。

在光纤传输系统中，传输速度一般以Mbps为单位来计算。

2.传输距离：也就是信号在光纤中能够传输的最大距离。

传输距离一般以km为单位来计算。

3.带宽:指在一定时间内可以传输的数据量，即单位时间内的传输速率，一般以 Mbps 为单位来计量。

4.损耗:指信号在光纤中传输过程中所受的衰减程度。

其中，光纤衰减分为两种情况，分别是光纤连接头/连接端引起的光损耗和光纤本身的衰减。

5.延迟:指信号在光纤中传输时所需要的时间。

在应用场合中，实时性要求高的系统对延迟的要求也很高。

四、光纤传输系统中信号传输性能的分析1.传输速度光纤传输系统中信号的传输速度非常快，可以达到几个Gbps 甚至更高的速度。

这主要是由于光速远远大于电磁波在导体中的传播速度。

同时，光纤的特性也使它具有阻止信号信号干扰及误码的优点，因此大量的高速数据传输通常采用光纤传输的方式进行。

光通信系统中光纤传输特性与性能分析光通信系统在现代通信领域中发挥着重要的作用，其高带宽、低损耗的特性使其成为信息传输的理想选择。

在光通信系统中，光纤作为信息传输的主要媒介，其传输特性和性能对系统的可靠性和性能具有重要影响。

本文将从光纤的传输特性和性能分析两个方面展开讨论。

一、光纤传输特性的分析1. 带宽特性：光纤传输的带宽特性决定着系统的传输速率。

光纤的带宽通常用频率、波长或波数来表示，在通信系统中，常用的表示方法是频率和波长。

光纤传输的带宽特性受到光纤的色散、损耗和光纤的材料特性等因素的影响。

光纤的色散是指不同波长的光信号在传输过程中传播速度不同引起的信号失真问题，而光纤的损耗则直接影响了信号的传输距离，因此光纤的色散和损耗都是需要考虑的关键因素。

2. 延迟特性：光纤传输的延迟特性主要受到光纤的色散和传输距离的影响。

光纤的色散会导致不同波长的光信号在传输过程中延时不同，而传输距离的增加也会导致光信号的传输延迟增加。

因此，在光通信系统设计中需要考虑光纤的延迟特性，确保传输的实时性和可靠性。

3. 折射特性：光纤的折射特性决定了光信号在光纤中的传输速度和传输方向。

光纤的折射率与光纤的材料和结构有关，不同的折射率会导致光信号在光纤中传输速度的差异。

在光通信系统中，折射特性需要与其他元器件进行匹配，确保光信号的正常传输。

二、光纤传输性能的分析1. 传输损耗：光纤传输中的损耗包括材料损耗、弯曲损耗和连接损耗等。

光纤的材料损耗主要由材料吸收光信号引起，弯曲损耗是由于光纤在弯曲时会产生信号的漏射和衰减，而连接损耗则是由于光纤之间的连接不完美引起。

通过优化光纤的材料、减少弯曲和提高连接质量等手段可以降低传输损耗，提高系统的传输效率。

2. 信号失真：光纤传输过程中，信号容易受到噪声、色散和非线性效应等影响，导致信号失真。

其中，噪声主要包括热噪声和光电噪声，色散会导致信号的频谱展宽和波形失真，非线性效应会引起信号的非线性失真。

光纤通信网络中的数据传输与传输性能研究概述随着信息技术的迅猛发展，光纤通信网络已经成为了现代通信领域中重要的组成部分。

光纤通信网络具有高带宽、低损耗、抗干扰等特点，因此被广泛应用于长距离的数据传输和高速互联网访问。

然而，随着用户对于数据传输速率的需求不断提高，光纤通信网络的传输性能也面临着新的挑战。

本文将对光纤通信网络中的数据传输机制和传输性能进行研究与探讨。

数据传输机制光纤通信网络中的数据传输机制主要涉及到光纤传输介质和调制解调技术。

光纤传输介质是指利用光纤作为数据传输的媒介。

光纤通信网络采用了光的全内反射原理，将光信号通过光纤中的内部反射传输，从而实现了高效的数据传输。

与传统的铜线传输相比，光纤传输介质具有更高的带宽和更低的损耗，能够承载更多的数据，并且不会受到电磁干扰的影响，因此被广泛应用于长距离和高速数据传输。

调制解调技术是指将数字数据转换成适合于光纤传输的光信号，并在接收端将光信号转换回数字数据的过程。

目前常用的调制解调技术有直接调制、外差调制和群速延迟折叠技术。

直接调制技术是指将数字数据直接调制成光信号，常见的方法有振荡器调制和电流调制。

外差调制技术是指利用速度较快的电光调制器将调制信号和激光器的光信号混合产生光信号。

群速延迟折叠技术是一种用于实现高速光通信的技术，通过利用光纤的色散效应降低调制信号的失真。

这些调制解调技术可以提高光纤通信网络中的数据传输速率和传输质量，进一步提升网络性能。

传输性能研究光纤通信网络的传输性能研究是为了分析和评估网络在不同条件下的传输能力和效果，以优化网络设计和提高数据传输的质量和速率。

传输性能的关键指标包括传输速率、误码率、信号失真、抗干扰能力等。

传输速率是指在单位时间内传送的比特数，是衡量网络传输效率的重要指标。

传输速率的提高可以通过增加光纤的带宽、改进调制解调技术以及优化光纤传输路线等方式实现。

误码率是指数据传输中产生的错误比特与总传输比特之间的比率。

数字光纤传输系统的传输性能相关问题探析崔贞连【摘要】定性分析了光纤传输系统的各项传输性能,对各嘎性能的分析包括:性能参数,产生源,技术指标和相应的提高性能的技术措施.对于提高我国数字光纤传输系统的传输性能具有一定作用.【期刊名称】《科技创新导报》【年(卷),期】2010(000)020【总页数】1页(P90)【关键词】数字光纤;传输性能;误码性能;抖动性能;漂移性能【作者】崔贞连【作者单位】仙桃市供电公司,湖北仙桃,433000【正文语种】中文【中图分类】TM6数字传输系统的传输性能主要有误码性能和定时性能两个,后者又可细分为抖动和漂移性能,它们对整个通信网的传输质量起着至关重要的作用[1,2]。

本文主要就数字光纤传输系统的传输性能相关问题进行分析,以有利于提高数字光纤传输系统的传输能力。

1 误码性能误码就是经接收判决再生后,数字码流的某些比特发生了差错,使传输信息的质量产生了损伤。

误码对各种业务的影响主要取决于业务的种类和误码的分布,例如随机误码在语音通信中的影响远不如数据通信中那么严重,但数据通信相对能容忍突发性误码,因此,不同的误码分布对通信质量的影响是不一样的。

理想的光纤传输系统是相当稳定的传输通道,基本不受外界电磁干扰的影响,但在实际运行中基于下列两个方面的原因,误码的产生仍是难于避免的。

在实际运行的光纤传输系统中,其误码性能通常主要由内部误码机理所决定的,而是由突发性的干扰源决定的,内部机理的误码提供了一类很低的背景误码水平。

减少误码的措施可以减少内部误码和减少外部干扰两方面入手。

改善接收机信噪比是降低系统内部误码的主要途径。

此外,适当地选择发送机的消光比,改善接收机的均衡特性,减少定位抖动都有助于改善内部误码性能。

目前一般再生段的平均误码率可以低达10．14量级以下。

2 抖动性能2.1 抖动性能概述实时抖动(简称抖动)的定义为数字信号的有效瞬间(例如最佳抽样时刻)相对其理想时间位置的短时间偏离,所谓短时间偏离是指变化频率高于10Hz的相位变化。
