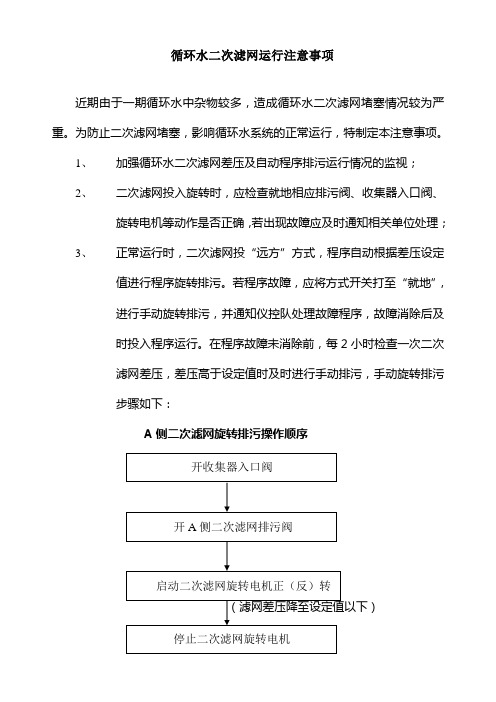

循环水二次滤网运行注意事项
近期由于一期循环水中杂物较多，造成循环水二次滤网堵塞情况较为严重。
为防止二次滤网堵塞，影响循环水系统的正常运行，特制定本注意事项。
1、加强循环水二次滤网差压及自动程序排污运行情况的监视；
2、二次滤网投入旋转时，应检查就地相应排污阀、收集器入口阀、
旋转电机等动作是否正确，若出现故障应及时通知相关单位处理；
3、正常运行时，二次滤网投“远方”方式，程序自动根据差压设定
值进行程序旋转排污。
若程序故障，应将方式开关打至“就地”，
进行手动旋转排污，并通知仪控队处理故障程序，故障消除后及
时投入程序运行。
在程序故障未消除前，每2小时检查一次二次
滤网差压，差压高于设定值时及时进行手动排污，手动旋转排污
步骤如下：
A侧二次滤网旋转排污操作顺序
B侧二次滤网旋转排污操作顺序
4、为防止二次滤网旋转时排污水量过大影响进入凝汽器的循环水
量，严禁同时投入两侧滤网旋转；
5、若发现循环水水质较脏时，应适当增加二次滤网的检查和排污次
数；
6、每日白班通过收集器观察窗对收集器内杂物情况进行检查，发现
杂物较多时，及时通知汽机队进行清理；。
