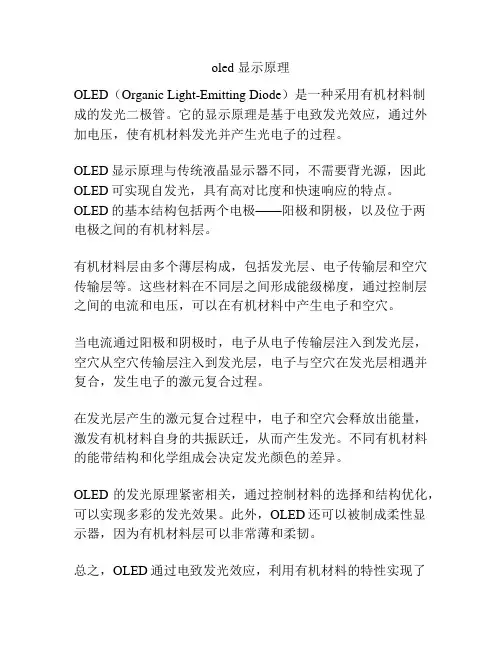

oled 显示原理
OLED(Organic Light-Emitting Diode)是一种采用有机材料制
成的发光二极管。
它的显示原理是基于电致发光效应,通过外加电压,使有机材料发光并产生光电子的过程。
OLED显示原理与传统液晶显示器不同,不需要背光源,因此OLED可实现自发光,具有高对比度和快速响应的特点。
OLED的基本结构包括两个电极——阳极和阴极,以及位于两
电极之间的有机材料层。
有机材料层由多个薄层构成,包括发光层、电子传输层和空穴传输层等。
这些材料在不同层之间形成能级梯度,通过控制层之间的电流和电压,可以在有机材料中产生电子和空穴。
当电流通过阳极和阴极时,电子从电子传输层注入到发光层,空穴从空穴传输层注入到发光层,电子与空穴在发光层相遇并复合,发生电子的激元复合过程。
在发光层产生的激元复合过程中,电子和空穴会释放出能量,激发有机材料自身的共振跃迁,从而产生发光。
不同有机材料的能带结构和化学组成会决定发光颜色的差异。
OLED的发光原理紧密相关,通过控制材料的选择和结构优化,可以实现多彩的发光效果。
此外,OLED还可以被制成柔性显
示器,因为有机材料层可以非常薄和柔韧。
总之,OLED通过电致发光效应,利用有机材料的特性实现了
自发光的显示效果。
其高对比度、快速响应和柔性特点,为电子显示领域带来了新的突破。

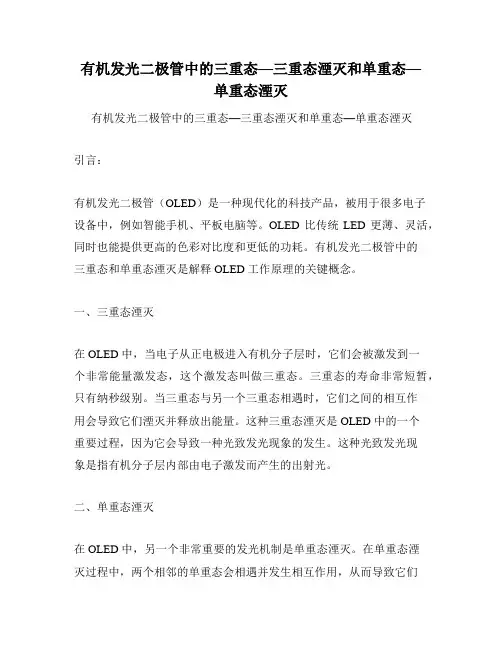

有机发光二极管中的三重态—三重态湮灭和单重态—单重态湮灭有机发光二极管中的三重态—三重态湮灭和单重态—单重态湮灭引言:有机发光二极管(OLED)是一种现代化的科技产品,被用于很多电子设备中,例如智能手机、平板电脑等。
OLED 比传统LED 更薄、灵活,同时也能提供更高的色彩对比度和更低的功耗。
有机发光二极管中的三重态和单重态湮灭是解释 OLED 工作原理的关键概念。
一、三重态湮灭在 OLED 中,当电子从正电极进入有机分子层时,它们会被激发到一个非常能量激发态,这个激发态叫做三重态。
三重态的寿命非常短暂,只有纳秒级别。
当三重态与另一个三重态相遇时,它们之间的相互作用会导致它们湮灭并释放出能量。
这种三重态湮灭是 OLED 中的一个重要过程,因为它会导致一种光致发光现象的发生。
这种光致发光现象是指有机分子层内部由电子激发而产生的出射光。
二、单重态湮灭在 OLED 中,另一个非常重要的发光机制是单重态湮灭。
在单重态湮灭过程中,两个相邻的单重态会相遇并发生相互作用,从而导致它们之间的湮灭。
这种湮灭与三重态湮灭有所不同,因为它导致的是有机分子层内部单一的电子发生激发而产生的出射光。
单重态湮灭现象的具体机理依然不是完全清楚,但研究人员相信它是通过产生一种称为激子的复合物来实现的。
激子是电子和空穴通过相互作用形成的复合粒子。
三、结论总之,在 OLED 中,三重态和单重态湮灭是解释 OLED 工作原理的关键概念。
三重态湮灭是发生在有机分子层内部的一种重要过程,它会导致光致发光现象的发生。
而单重态湮灭则是另一种发光机制,它通过产生激子形成复合物来实现。
这种机制的具体原理还需要进一步研究,但它已经成为诸如智能手机等电子设备中的常规技术。

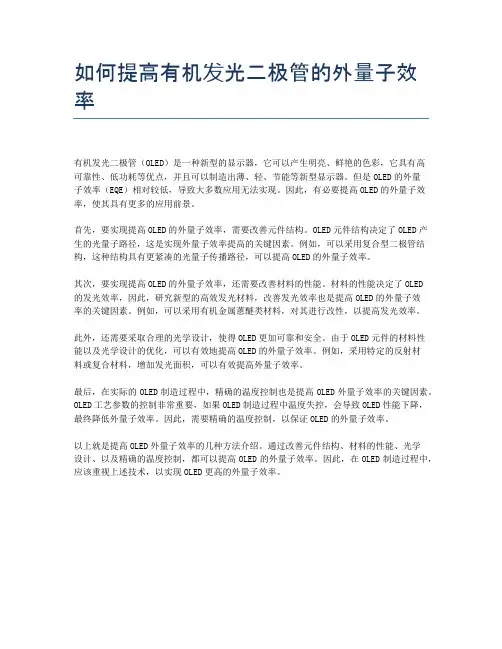

如何提高有机发光二极管的外量子效率有机发光二极管(OLED)是一种新型的显示器,它可以产生明亮、鲜艳的色彩,它具有高可靠性、低功耗等优点,并且可以制造出薄、轻、节能等新型显示器。
但是OLED的外量子效率(EQE)相对较低,导致大多数应用无法实现。
因此,有必要提高OLED的外量子效率,使其具有更多的应用前景。
首先,要实现提高OLED的外量子效率,需要改善元件结构。
OLED元件结构决定了OLED产生的光量子路径,这是实现外量子效率提高的关键因素。
例如,可以采用复合型二极管结构,这种结构具有更紧凑的光量子传播路径,可以提高OLED的外量子效率。
其次,要实现提高OLED的外量子效率,还需要改善材料的性能。
材料的性能决定了OLED的发光效率,因此,研究新型的高效发光材料,改善发光效率也是提高OLED的外量子效率的关键因素。
例如,可以采用有机金属蒽醚类材料,对其进行改性,以提高发光效率。
此外,还需要采取合理的光学设计,使得OLED更加可靠和安全。
由于OLED元件的材料性能以及光学设计的优化,可以有效地提高OLED的外量子效率。
例如,采用特定的反射材料或复合材料,增加发光面积,可以有效提高外量子效率。
最后,在实际的OLED制造过程中,精确的温度控制也是提高OLED外量子效率的关键因素。
OLED工艺参数的控制非常重要,如果OLED制造过程中温度失控,会导致OLED性能下降,最终降低外量子效率。
因此,需要精确的温度控制,以保证OLED的外量子效率。
以上就是提高OLED外量子效率的几种方法介绍。
通过改善元件结构、材料的性能、光学设计、以及精确的温度控制,都可以提高OLED的外量子效率。
因此,在OLED制造过程中,应该重视上述技术,以实现OLED更高的外量子效率。
有机发光二极管有机发光二极管(Organic Light Emitting Diode,简称OLED)是一种基于有机半导体材料的光电器件。
它具有自发光、薄、柔性、广色域、高对比度、快速响应等优点,因此在显示技术领域有着广泛的应用前景。
本文将从OLED基本原理、发展历程、应用领域和前景等方面进行介绍。
OLED的基本原理是利用有机材料在电场的作用下发光的特性。
OLED器件结构包括发光层、电子传输层和空穴传输层。
当施加电压时,电子从电子传输层注入发光层,空穴从空穴传输层注入发光层,通过载流子的复合发光,从而产生可见光。
OLED的发光原理与传统的液晶显示器不同,它不需要背光源,因此可以实现自发光。
有机发光二极管起源于20世纪80年代初期的研究工作。
当时的研究人员发现某些有机物质在电场作用下会发光,这为有机发光二极管的发展奠定了基础。
随着有机材料和器件技术的不断进步,OLED 的亮度、效率和稳定性得到了显著提高。
1997年,三星电子推出了世界上第一款商用化的OLED显示器,打开了OLED商业化的大门。
随后,各大厂商纷纷加入到OLED技术的研发和应用中。
OLED在显示技术领域具有广泛的应用前景。
目前,OLED主要应用于手机屏幕、电视机、电子阅读器等消费电子产品中。
相比传统的液晶显示器,OLED具有更高的色域和对比度,能够呈现出更真实、生动的图像。
同时,OLED还具有柔性、轻薄等特点,可以应用于可弯折屏幕、可穿戴设备等领域。
另外,OLED还可以用于照明领域,具有节能、环保的特点。
一些研究者正在探索将OLED应用于医疗、汽车、航空航天等领域。
然而,OLED仍然面临一些挑战和限制。
首先,OLED的寿命较短,发光层易受潮湿和氧气的侵蚀。
其次,OLED的成本较高,目前仍然无法与液晶显示器竞争。
此外,OLED的量子效率仍有提升的空间,需要进一步提高发光效率和能耗。
因此,研究人员正在努力解决这些问题,推动OLED技术的进一步发展。
有机发光二极管实验报告实验报告:有机发光二极管摘要:本实验旨在通过研究有机发光二极管(OLED)的特性和性能,了解其在光电器件领域中的应用潜力。
实验中我们搭建了一个有机发光二极管的电路,并对其进行了电流-电压特性的测试和发光效果的观察。
实验结果表明,有机发光二极管具有低电压驱动、高亮度和寿命长的特点,具备较大的应用前景。
1.引言有机发光二极管(OLED)是一种可以通过在有机材料中施加电场而发光的器件。
它由一层或多层的有机材料薄膜组成,两端设置正负极,并在电场刺激下,能够发出可见光。
OLED具有许多优势,如低电压驱动、高亮度、高对比度和寿命长等,因此在显示屏、照明和光伏电池等领域有着广泛的应用。
2.实验目的1)了解有机发光二极管的基本结构和工作原理;2)掌握有机发光二极管的电流-电压特性;3)观察有机发光二极管的发光效果。
3.实验材料和方法实验材料:有机发光二极管、电流表、电压表、电阻、电源等。
实验步骤:1)将有机发光二极管与电源、电流表和电压表连接成电路;2)依次调整电源电压,记录下电流和电压的数值;3)观察有机发光二极管的发光效果。
4.实验结果与分析实验中我们记录下了不同电流下的电压值,并通过绘制电流-电压曲线进行分析。
同时,我们观察到有机发光二极管的发光效果,并比较了其亮度和颜色与电流的关系。
电流-电压特性曲线显示出明显的非线性特征。
在较低的电流下,电压-电流曲线近似呈线性关系,但在较高电流下,电压随电流增大呈现更为陡峭的增长趋势。
这表明有机发光二极管的电阻不是固定的,随着电压的增加而变化。
观察有机发光二极管的发光效果,我们发现其亮度和颜色与电流的变化呈正相关关系。
随着电流的增加,亮度逐渐增大,并且颜色由较暗的蓝色转变为明亮的蓝色。
这表明有机发光二极管的发光效果可以通过控制电流大小来调节。
5.结论本实验通过研究有机发光二极管的特性和性能,掌握了其电流-电压特性和发光效果。
实验结果表明,有机发光二极管具有低电压驱动、高亮度和寿命长的特点,可以广泛应用于显示屏、照明和光伏电池等领域。
有机发光二极管原理及应用梁亮5030209282有机发光二极管诞生于1979年,由柯达公司罗切斯特实验室的邓青云博士及同事范斯莱克所发明。
⑴有机发光二极管(OLED)的原理有机发光二极管(OLED)同普通发光二极管(LED)发光的原理相同,即利用半导体经过渗透杂质处理后形成PN结,电子由P型材料引入,当电子与半导体内的空穴相遇时,有可能掉到较低的能带上,从而放出能量与能隙相同的光子,从而形成发光二极管。
发光二极管的光线波长取决于发光材料的能隙大小。
若要使二极管产生可见光,就要使材料的低能带与高能导带之间的能隙大小必须落在狭窄的范围内,大约2至3电子伏特。
能量为一电子伏特的光子波长为1240纳米,处于红外区,当能量达到3电子伏特时,发出光子的波长约为400纳米左右,呈紫色。
有机发光二极管与传统发光二极管的区别在于,有机发光二极管所采用的半导体材料为有机分子材料。
按照分子大小区分,可分为两大类:小分子的称之为低分子OLED,大分子的称为高分子OLEDP型有机分子。
当P型有机分子和N型有机分子接触时,在两者的接触面就会产生类似发光二极管一样的发光现象。
此外,采用氧化铟锡作为P型接触材料。
由于氧化铟锡为透明导电材料,易于载流子注入,而且具有光线传播还需要有透明性能,非常适合做P型接触材料。
OLED的典型结构非常简单:玻璃基板(或塑料基衬)上首先有一层透明的氧化铟锡阳极,上面覆盖着增加稳定性的钝化层,再向上就是P型和N型有机半导体材料,最顶层是镁银合金阴极。
这些涂层都是热蒸镀到玻璃基板上的,厚度非常薄,只有100到150纳米,小于一根头发丝的1%,而传统LED的厚度至少需要数微米。
在电极两端加上2V到10V的电压,PN结就可以发出相当明亮的光。
这种基本结构多年来一直没有太大的变化,人们称之为柯达型。
由于组成材料的分子量很小,甚至小于最小的蛋白质分子,所以柯达型的OLED 又被称为低分子OLED。
第二种有机发光材料为高分子聚合物,也称为高分子发光二极管(PLED),由英国剑桥大学的杰里米伯勒德及其同事首先发现。
