有机发光二极管显示原理及应用
- 格式:doc
- 大小:572.50 KB
- 文档页数:6
发光二极管LEDPPT课件•发光二极管LED基本概念与原理•发光二极管LED材料与制备技术•发光二极管LED器件结构与封装形式•发光二极管LED驱动电路设计与应用实例目录•发光二极管LED性能测试与评估方法•总结回顾与展望未来发展趋势01发光二极管LED基本概念与原理发光二极管定义及分类定义发光二极管(LED)是一种能将电能转化为光能的半导体电子元件,具有高效、环保、寿命长等特点。
分类根据发光颜色、芯片材料、封装形式等不同,LED可分为多种类型,如单色LED、双色LED、全彩LED、大功率LED等。
工作原理与发光机制工作原理LED的核心部分是由P型半导体和N型半导体组成的晶片,在PN结附近,当注入少数载流子时,会与多数载流子复合而发出光子,从而实现电能到光能的转换。
发光机制LED的发光颜色与半导体材料的禁带宽度有关,不同材料的禁带宽度不同,发出的光子能量也不同,因此呈现出不同的颜色。
此外,通过改变LED的电流、电压等参数,还可以实现亮度和颜色的变化。
主要参数及性能指标主要参数LED的主要参数包括光通量、发光效率、色温、显色指数等,这些参数决定了LED的发光效果和使用性能。
性能指标评价LED性能的指标主要有寿命、可靠性、安全性等,这些指标对于LED的应用和推广具有重要意义。
应用领域及市场前景应用领域LED广泛应用于照明、显示、指示、背光等领域,如家居照明、商业照明、景观照明、交通信号灯、户外广告屏等。
市场前景随着人们对节能环保意识的提高和LED技术的不断发展,LED市场呈现出快速增长的趋势。
未来,LED将在更多领域得到应用,市场前景广阔。
02发光二极管LED材料与制备技术如砷化镓、磷化镓等,具有高亮度、高效率、长寿命等特点。
半导体材料荧光粉材料封装材料用于LED 的波长转换,可调整LED 的发光颜色。
如环氧树脂、硅胶等,用于保护LED 芯片和提高其稳定性。
030201常用材料类型及特点通过化学气相沉积等方法在衬底上生长出所需的半导体材料。
oled显示屏显示原理OLED(有机发光二极管)是一种新型的液晶显示技术,它采用发光原理来制作定制的显示屏。
这种新兴技术使用电子半导体材料来制作出高性能的可视屏。
它是一种可供液晶、投影和LCD显示屏不能比拟的全新显示技术。
它比传统显示技术有更高的响应速度和更好的颜色效果,同时具有较低的功耗和体积。
OLED示屏的基本原理是利用由电子和光子组成的小细胞构成屏幕,通过发光二极管的作用,使其产生某种颜色的光来显示信息。
发光二极管是一种由有机聚合物构成的发光体,包括正、负极,连接电子极和光子极,当电流通过的时候,激发封装的有机物质,以发出白光。
有机发光二极管有两种形式:“厚度”和“薄膜”。
“厚度”OLED 常指多层有机膜堆积而成,而“薄膜”OLED是将多层有机膜片塑化而成的,而这种“薄膜”OLED具有较低的功耗,比“厚度”OLED具有更高的亮度。
每层有机膜片的厚度不同,以及它们间的电子输送机理也不同,但都是由电子和光子组成的小细胞构成。
OLED示屏是在这些小细胞上制造出百万种颜色,可以精确地显示出一切信息。
由于 OLED示屏具有良好的可视角度,低能耗,色彩准确,可视角度宽,在可视环境中可以很好地提供数字和图像信息,因此在手机、平板电脑、电视和主机机箱等消费性产品中得到了广泛应用。
有机发光二极管是制作 OLED示屏的关键。
它的结构有着两个极端,由积层的有机层构成的场效应管,把电子和光子结合在一起来构成发光二极管。
在电子极,就是把电子电子能量变成光能量的空间,光子极,是把电子能量转化成光能量,这种空间是由有机半导体供应电子,以及有机发光材料供应光子,而且由于有机发光二极管是采用电子发光材料,它能够提供高达200%的发光比,使电源更经济、更节能、更耐用。
OLED示屏能够提供高质量的图像,具有非常低的能耗、体积小、反应快的屏幕显示效果,使用的有机发光二极管组件非常薄、灵活,而且能够很好地反映更多的颜色,发色值更好,可以提供出更真实、更自然的影像。

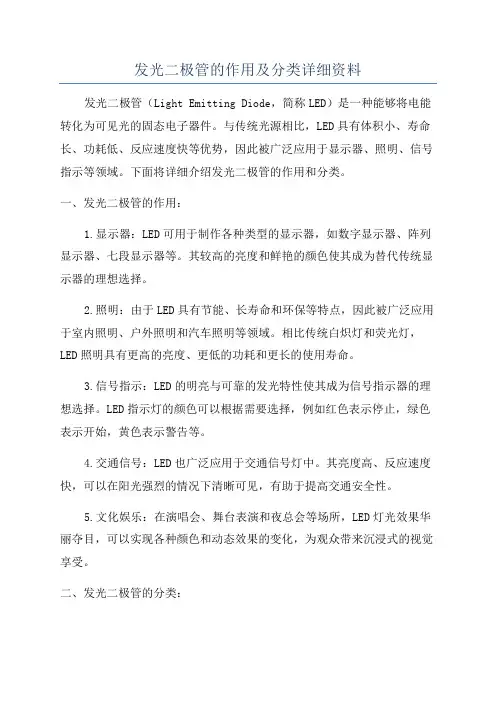

发光二极管的作用及分类详细资料发光二极管(Light Emitting Diode,简称LED)是一种能够将电能转化为可见光的固态电子器件。
与传统光源相比,LED具有体积小、寿命长、功耗低、反应速度快等优势,因此被广泛应用于显示器、照明、信号指示等领域。
下面将详细介绍发光二极管的作用和分类。
一、发光二极管的作用:1.显示器:LED可用于制作各种类型的显示器,如数字显示器、阵列显示器、七段显示器等。
其较高的亮度和鲜艳的颜色使其成为替代传统显示器的理想选择。
2.照明:由于LED具有节能、长寿命和环保等特点,因此被广泛应用于室内照明、户外照明和汽车照明等领域。
相比传统白炽灯和荧光灯,LED照明具有更高的亮度、更低的功耗和更长的使用寿命。
3.信号指示:LED的明亮与可靠的发光特性使其成为信号指示器的理想选择。
LED指示灯的颜色可以根据需要选择,例如红色表示停止,绿色表示开始,黄色表示警告等。
4.交通信号:LED也广泛应用于交通信号灯中。
其亮度高、反应速度快,可以在阳光强烈的情况下清晰可见,有助于提高交通安全性。
5.文化娱乐:在演唱会、舞台表演和夜总会等场所,LED灯光效果华丽夺目,可以实现各种颜色和动态效果的变化,为观众带来沉浸式的视觉享受。
二、发光二极管的分类:根据材料的不同,发光二极管可以分为有机发光二极管(OLED)和无机发光二极管。
1.有机发光二极管(OLED):有机发光二极管是采用有机材料制成的发光二极管。
根据发光层的结构,OLED又可分为分子有机发光二极管(MOLED)和聚合物有机发光二极管(POLED)。
OLED具有发光薄、发光效率高、颜色纯净、反应速度快等特点。
它广泛应用于电视显示屏、手机屏幕和手表等领域。
2.无机发光二极管:无机发光二极管是采用无机材料制成的发光二极管。
根据不同材料的发光原理,无机发光二极管可分为以下几种类型。
(1)GaN基蓝光LED:基于氮化镓(GaN)材料的蓝色LED,可以通过改变荧光材料的配方产生白色光。

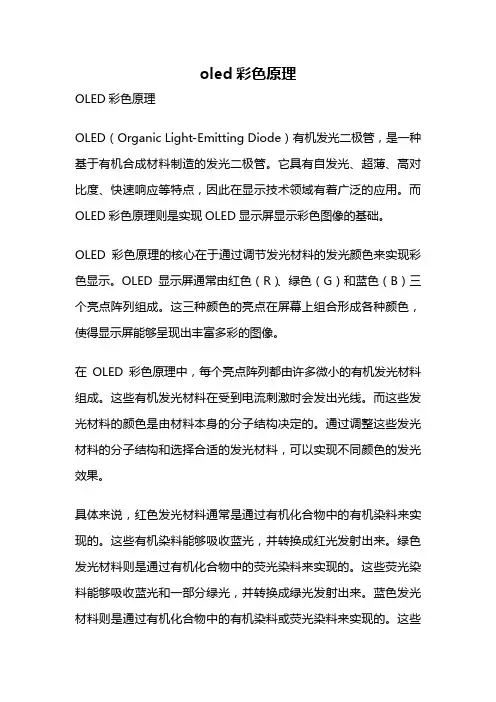

oled彩色原理OLED彩色原理OLED(Organic Light-Emitting Diode)有机发光二极管,是一种基于有机合成材料制造的发光二极管。
它具有自发光、超薄、高对比度、快速响应等特点,因此在显示技术领域有着广泛的应用。
而OLED彩色原理则是实现OLED显示屏显示彩色图像的基础。
OLED彩色原理的核心在于通过调节发光材料的发光颜色来实现彩色显示。
OLED显示屏通常由红色(R)、绿色(G)和蓝色(B)三个亮点阵列组成。
这三种颜色的亮点在屏幕上组合形成各种颜色,使得显示屏能够呈现出丰富多彩的图像。
在OLED彩色原理中,每个亮点阵列都由许多微小的有机发光材料组成。
这些有机发光材料在受到电流刺激时会发出光线。
而这些发光材料的颜色是由材料本身的分子结构决定的。
通过调整这些发光材料的分子结构和选择合适的发光材料,可以实现不同颜色的发光效果。
具体来说,红色发光材料通常是通过有机化合物中的有机染料来实现的。
这些有机染料能够吸收蓝光,并转换成红光发射出来。
绿色发光材料则是通过有机化合物中的荧光染料来实现的。
这些荧光染料能够吸收蓝光和一部分绿光,并转换成绿光发射出来。
蓝色发光材料则是通过有机化合物中的有机染料或荧光染料来实现的。
这些染料能够吸收蓝光,并转换成蓝光发射出来。
在OLED彩色原理中,通过控制电流的强弱和时间来控制发光材料的亮暗程度和发光时间,从而实现不同灰度的显示效果。
同时,通过控制红、绿、蓝三种颜色发光材料的电流强弱和时间,可以实现不同颜色的显示效果。
这样,在屏幕上就能够呈现出丰富多彩的图像。
总结起来,OLED彩色原理是通过调节发光材料的发光颜色和亮暗程度来实现彩色显示的。
通过控制红、绿、蓝三种颜色发光材料的电流强弱和时间,OLED显示屏能够呈现出丰富多彩的图像。
OLED 彩色原理的应用使得OLED显示屏在手机、电视、电子设备等领域有着广泛的应用前景。

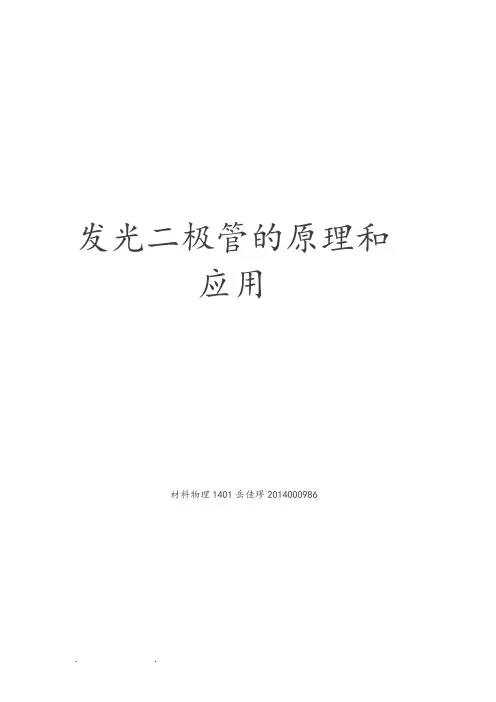

发光二极管的原理和应用材料物理1401岳佳璆2014000986半导体发光器件包括半导体发光二极管(简称LED)、数码管、符号管、米字管及点阵式显示屏(简称矩阵管)等。
事实上.数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用(一)LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物.如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的.其核心是PN结。
因此它具有一般P-N结的I-N特性.即正向导通.反向截止、击穿特性。
此外.在一定条件下.它还具有发光特性。
在正向电压下.电子由N区注入P区.空穴由P区注入N区。
进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光.如图1所示。
假设发光是在P区中发生的.那么注入的电子与价带空穴直接复合而发光.或者先被发光中心捕获后.再与空穴复合发光。
除了这种发光复合外.还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获.而后再与空穴复合.每次释放的能量不大.不能形成可见光。
发光的复合量相对于非发光复合量的比例越大.光量子效率越高。
由于复合是在少子扩散区内发光的.所以光仅在靠近PN结面数μm以内产生。
理论和实践证明.光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关.即λ≈1240/Eg(mm)式中Eg的单位为电子伏特(eV)。
若能产生可见光(波长在380nm紫光~780nm红光).半导体材料的Eg应在3.26~1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管.但其中蓝光二极管成本、价格很高.使用不普遍。
(二)、LED的特性1.极限参数的意义(1)允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值.LED发热、损坏。
(2)最大正向直流电流IFm:允许加的最大的正向直流电流。
超过此值可损坏二极管。
(3)最大反向电压VRm:所允许加的最大反向电压。

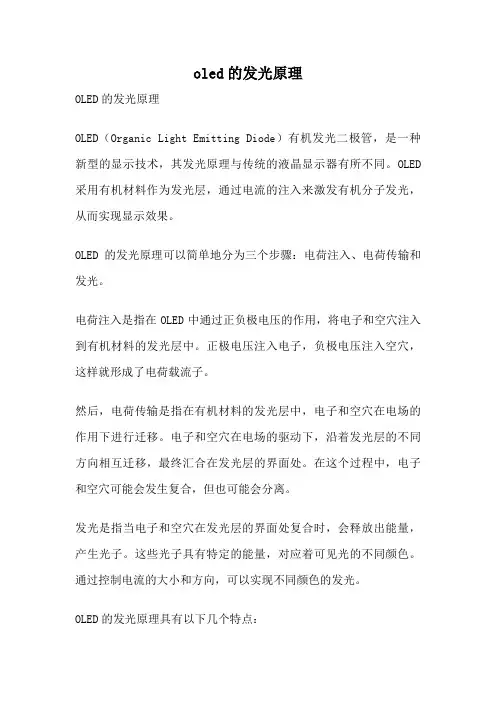

oled的发光原理OLED的发光原理OLED(Organic Light Emitting Diode)有机发光二极管,是一种新型的显示技术,其发光原理与传统的液晶显示器有所不同。
OLED 采用有机材料作为发光层,通过电流的注入来激发有机分子发光,从而实现显示效果。
OLED的发光原理可以简单地分为三个步骤:电荷注入、电荷传输和发光。
电荷注入是指在OLED中通过正负极电压的作用,将电子和空穴注入到有机材料的发光层中。
正极电压注入电子,负极电压注入空穴,这样就形成了电荷载流子。
然后,电荷传输是指在有机材料的发光层中,电子和空穴在电场的作用下进行迁移。
电子和空穴在电场的驱动下,沿着发光层的不同方向相互迁移,最终汇合在发光层的界面处。
在这个过程中,电子和空穴可能会发生复合,但也可能会分离。
发光是指当电子和空穴在发光层的界面处复合时,会释放出能量,产生光子。
这些光子具有特定的能量,对应着可见光的不同颜色。
通过控制电流的大小和方向,可以实现不同颜色的发光。
OLED的发光原理具有以下几个特点:1. 自发光:OLED是一种自发光的显示技术,不需要背光源。
每一个OLED像素都是一个独立的发光体,能够直接发出光线,因此具有更高的对比度和更广的视角。
2. 薄灵活:由于OLED采用有机材料,可以制作成非常薄的显示器。
相比之下,传统的液晶显示器需要背光模块和色彩滤光板,因此更厚重。
此外,OLED还可以制作成弯曲或柔性的形式,使其在可穿戴设备和曲面屏幕中得到广泛应用。
3. 高响应速度:OLED的响应速度非常快,可以实现毫秒级的响应时间。
这使得OLED在显示快速移动图像时不会出现残影或模糊现象,提供更流畅的观看体验。
4. 节能环保:与液晶显示器相比,OLED的能耗更低。
由于OLED是自发光的,只有被激活的像素才会消耗能量,因此在显示黑色时可以实现较低的功耗。
此外,OLED采用有机材料,相对环保。
虽然OLED的发光原理和优势使其成为了现代显示技术的一种重要选择,但也存在一些挑战。
micro oled原理
Micro OLED是一种微型有机发光二极管显示技术,采用了有
机化合物作为发光材料。
Micro OLED的工作原理是在两个电极之间施加电压,使得有
机发光材料发生电子激发和复合的过程,从而产生光子。
这些发光材料通常是有机半导体材料,如聚合物或小分子。
Micro OLED的显示原理是利用每个像素点独立发光的特性,
通过控制每个像素点的电压来调节其发光亮度。
每个像素点由一个有机发光二极管组成,其中有一个透明的阳极和一个电子注入层,以及一个发光材料层和一个电子注入层。
当电压施加在像素点上时,阳极吸引电子注入层中的电子,同时阴极吸引电子到发光材料层。
当这些电子碰撞到发光材料层中的激发态分子时,它们会释放出能量,产生可见光。
Micro OLED具有高对比度和快速响应的特点,因为它不需要
背光源来产生光,而是通过每个像素点自身发光来实现。
此外,Micro OLED也可以实现高分辨率和较小的尺寸,使其适用于
小型设备和视网膜显示器等应用。
总的来说,Micro OLED利用有机发光材料的特性,通过控制
每个像素点的电压来实现独立发光,从而实现高对比度、快速响应和高分辨率的显示效果。

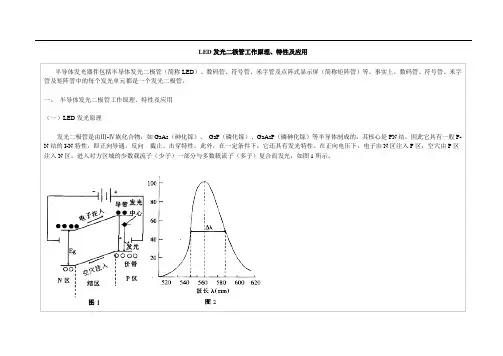

半导体发光器件包括半导体发光二极管(简称LED)、数码管、符号管、米字管及点阵式显示屏(简称矩阵管)等。
事实上,数码管、符号管、米字管及矩阵管中的每个发光单元都是一个发光二极管。
一、半导体发光二极管工作原理、特性及应用(一)LED发光原理发光二极管是由Ⅲ-Ⅳ族化合物,如GaAs(砷化镓)、GaP(磷化镓)、GaAsP(磷砷化镓)等半导体制成的,其核心是PN结。
因此它具有一般P-N结的I-N特性,即正向导通,反向截止、击穿特性。
此外,在一定条件下,它还具有发光特性。
在正向电压下,电子由N区注入P区,空穴由P区注入N区。
进入对方区域的少数载流子(少子)一部分与多数载流子(多子)复合而发光,如图1所示。
假设发光是在P区中发生的,那么注入的电子与价带空穴直接复合而发光,或者先被发光中心捕获后,再与空穴复合发光。
除了这种发光复合外,还有些电子被非发光中心(这个中心介于导带、介带中间附近)捕获,而后再与空穴复合,每次释放的能量不大,不能形成可见光。
发光的复合量相对于非发光复合量的比例越大,光量子效率越高。
由于复合是在少子扩散区内发光的,所以光仅在靠近PN结面数μm以内产生。
理论和实践证明,光的峰值波长λ与发光区域的半导体材料禁带宽度Eg有关,即λ≈1240/Eg(mm)式中Eg的单位为电子伏特(eV)。
若能产生可见光(波长在380nm紫光~780nm红光),半导体材料的Eg应在3.26~1.63eV之间。
比红光波长长的光为红外光。
现在已有红外、红、黄、绿及蓝光发光二极管,但其中蓝光二极管成本、价格很高,使用不普遍。
(二)LED的特性1.极限参数的意义(1)允许功耗Pm:允许加于LED两端正向直流电压与流过它的电流之积的最大值。
超过此值,LED发热、损坏。
(2)最大正向直流电流IFm:允许加的最大的正向直流电流。
超过此值可损坏二极管。
(3)最大反向电压VRm:所允许加的最大反向电压。
超过此值,发光二极管可能被击穿损坏。

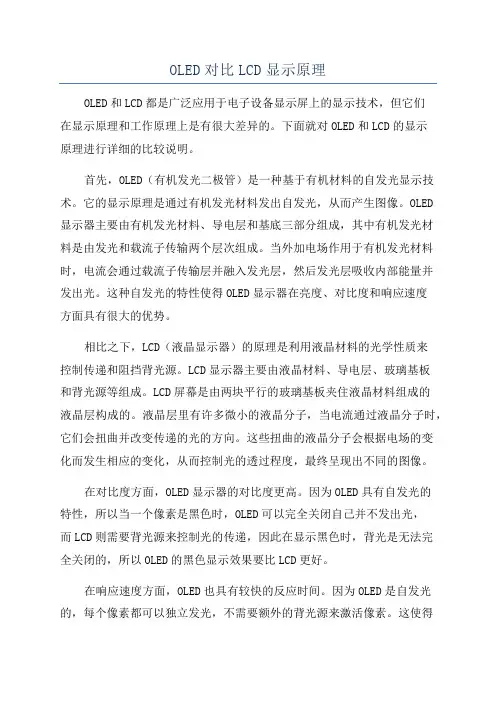

OLED对比LCD显示原理OLED和LCD都是广泛应用于电子设备显示屏上的显示技术,但它们在显示原理和工作原理上是有很大差异的。
下面就对OLED和LCD的显示原理进行详细的比较说明。
首先,OLED(有机发光二极管)是一种基于有机材料的自发光显示技术。
它的显示原理是通过有机发光材料发出自发光,从而产生图像。
OLED显示器主要由有机发光材料、导电层和基底三部分组成,其中有机发光材料是由发光和载流子传输两个层次组成。
当外加电场作用于有机发光材料时,电流会通过载流子传输层并融入发光层,然后发光层吸收内部能量并发出光。
这种自发光的特性使得OLED显示器在亮度、对比度和响应速度方面具有很大的优势。
相比之下,LCD(液晶显示器)的原理是利用液晶材料的光学性质来控制传递和阻挡背光源。
LCD显示器主要由液晶材料、导电层、玻璃基板和背光源等组成。
LCD屏幕是由两块平行的玻璃基板夹住液晶材料组成的液晶层构成的。
液晶层里有许多微小的液晶分子,当电流通过液晶分子时,它们会扭曲并改变传递的光的方向。
这些扭曲的液晶分子会根据电场的变化而发生相应的变化,从而控制光的透过程度,最终呈现出不同的图像。
在对比度方面,OLED显示器的对比度更高。
因为OLED具有自发光的特性,所以当一个像素是黑色时,OLED可以完全关闭自己并不发出光,而LCD则需要背光源来控制光的传递,因此在显示黑色时,背光是无法完全关闭的,所以OLED的黑色显示效果要比LCD更好。
在响应速度方面,OLED也具有较快的反应时间。
因为OLED是自发光的,每个像素都可以独立发光,不需要额外的背光源来激活像素。
这使得OLED能够在毫秒级别的时间内切换像素的亮度和颜色,因此在快速移动的图像或视频中,OLED能够呈现更加流畅和清晰的画面。
然而,OLED也存在一些问题,例如寿命较短、价格较高和容易产生烧屏现象等。
相比之下,LCD显示器在寿命方面更长久,更易于制造和维修,而且价格更为便宜。
oled有机发光材料类型【实用版】目录1.OLED 简介2.OLED 有机发光材料的类型3.OLED 发光原理4.OLED 材料的应用领域5.OLED 产业发展现状及前景正文一、OLED 简介OLED(Organic Light Emitting Diode,有机发光二极管)是一种无背光源、无液晶的自发光显示技术,具有优异的色彩饱和度、对比度和反应速度。
由于材质更加轻薄,可透明、可柔性,OLED 能够实现多样化的设计。
二、OLED 有机发光材料的类型OLED 有机发光材料主要包括以下几种类型:1.小分子有机发光材料:如磷光材料、荧光材料等。
2.高分子有机发光材料:也称为高分子发光二极管(PLED),由英国剑桥大学的杰里米·伯勒德及其同事首先发现。
聚合物大多由小的有机分子以链状方式结合在一起,以旋涂法形成高分子有机发光二极管。
3.量子点材料:量子点是一种半导体纳米颗粒,具有粒径大小对光谱发射的调控特性。
量子点材料在 OLED 中主要作为发光层材料使用,能够实现高色域、高色饱和度的显示效果。
三、OLED 发光原理OLED 的发光原理主要是通过有机发光材料在电场作用下产生载流子,并在发光层内实现电子和空穴的复合,从而产生光子。
有机发光材料的种类和特性决定了 OLED 的发光颜色和性能。
四、OLED 材料的应用领域OLED 材料广泛应用于各种显示技术,如手机、电视、电脑等显示器件,以及可穿戴设备、智能硬件等新兴领域。
此外,OLED 还在照明领域展现出巨大的潜力。
五、OLED 产业发展现状及前景当前,全球 OLED 产业格局以韩国为代表的国外企业占据主导地位,我国企业如维信诺、京东方等也在逐步崛起。
随着 OLED 技术的不断成熟和市场需求的提升,我国 OLED 产业有望实现快速发展,并在全球竞争中占据有利地位。
oled显示汉字原理OLED显示汉字原理1.引言OLED(Organic Light Emitting Diode)有机发光二极管是一种新型的显示技术,其独特之处在于能够直接发光而无需背光源。
本文将从浅入深,解释OLED显示汉字的原理。
显示原理OLED显示器通过将电的能量转化为光的能量来呈现图像和文字。
其基本原理是通过有机物质的发光性质,将每个像素点独立控制,从而达到显示图像的目的。
3.汉字的表示汉字是一种复杂的字符,由许多笔画组成。
要在OLED显示器上显示汉字,需要将汉字分解成一系列的笔画,并通过对每个笔画进行控制,逐笔画地显示整个汉字。
显示汉字的步骤OLED显示汉字的具体步骤如下:•步骤1:汉字分解将汉字分解成由笔画构成的基本元素。
•步骤2:笔画显示根据分解的笔画,依次对每个笔画进行显示。
•步骤3:像素控制通过控制每个像素的亮度和颜色,绘制出每个笔画。
•步骤4:笔画合成将所有笔画合成为一个完整的汉字。
5.字库和字模为了实现OLED显示汉字,需要现有一个字库和字模的概念。
•字库字库是存储了各种汉字的集合,每个汉字对应一个字模。
•字模字模是用来存储汉字各个笔画的信息。
每个字模由多个像素点组成,通过控制每个像素点的亮度和颜色来显示具体的笔画形状。
6.显示过程在OLED显示汉字的过程中,主要包含以下几个步骤:1.根据需要显示的汉字,从字库中查找对应的字模。
2.将字模中的笔画信息逐个显示到OLED屏幕上。
通过控制像素点的亮度和颜色,来绘制出每个笔画的形状。
3.重复步骤2,绘制所有的笔画,直到完成整个汉字的显示。
7.总结通过对OLED显示汉字原理的解释,我们了解到OLED显示器通过控制每个像素的亮度和颜色,逐步绘制汉字的笔画,从而实现对汉字的显示。
这种方式使得OLED显示汉字更加清晰和细腻,同时也为我们呈现了更高质量的视觉享受。
参考文献: - [OLED technology]( - [How OLED Works](I apologize for the incomplete response. Here is the continuation of the article:8.使用OLED显示汉字的优势使用OLED显示汉字相比传统的显示技术具有许多优势:•高对比度:OLED显示器能够产生非常高的对比度,使得汉字的边缘更加锐利,文字更加清晰可读。
LED与AMOLED显示屏的比较与应用在当代科技领域中,显示屏作为信息输出和展示的重要工具,被广泛地应用于电子产品中,如手机、电视、笔记本电脑等。
而LED和AMOLED作为其中两种比较流行的显示屏技术,它们各自具有独特的特点和应用场景。
本文将对这两种技术进行比较,并介绍其应用领域。
一、LED显示屏LED是发光二极管的缩写,具有长寿命、低耗能、高亮度、快速响应等优点。
LED显示屏采用的是LED背光技术,通过控制红、绿、蓝三种颜色的亮度来呈现图像。
LED显示屏的成本相对较低,同时在光线比较强的环境下也有着较好的显示效果。
因此,它经常被用于室内和户外的大屏幕广告、标志性广告牌、舞台背景等场所。
二、AMOLED显示屏AMOLED是有机发光二极管的缩写,它的显示原理是通过有机材料发光来呈现图像。
AMOLED显示屏具有高对比度、宽视角、省电等特点。
由于其使用的是自发光原理而不需要背光源,因此可以制作更薄、更轻、更具弹性的手机、平板电脑等设备。
此外,AMOLED屏幕的颜色还比LED显示屏更加鲜艳、逼真,可以呈现更多的细节和真实感。
因此,在高端手机、平板电脑等高质量的电子产品上,AMOLED屏幕得到了广泛的应用。
三、两种显示屏的比较从上述的介绍中,我们可以看出,LED和AMOLED两种显示屏各有优点。
在亮度和成本方面,LED显示屏有着一定的优势。
而AMOLED屏幕则更加注重颜色的再现和个性化定制。
此外,AMOLED屏幕由于使用的是自发光原理,具有更高的能量效率和更低的能量损耗,因此在省电上也有所优势。
然而,两种显示屏在耐用性和制造成本上也存在差异。
由于LED显示屏使用的是无机材料,因此整体更加耐用;而AMOLED屏幕由于使用的是有机材料,因此需要更多的研发和制造成本。
四、应用领域在应用领域上,LED和AMOLED两种显示屏也存在着一定的差异。
在大屏幕广告牌、标志性广告牌等室内、户外场所的广告展示中,LED显示屏是首选;而在高质量的手机、平板电脑、笔记本电脑等电子产品上,AMOLED显示屏则是更好的选择。
OLED显示模块工作原理解析OLED(Organic Light Emitting Diode,有机发光二极管)显示模块是一种新型的平面显示技术,以其出色的图像质量和高亮度而备受关注。
在本文中,我将解析OLED显示模块的工作原理,并分享我对该技术的观点和理解。
一、OLED显示模块的基本原理OLED显示模块由许多有机材料层组成,包括发光层、电子传输层和电子注入层。
这些材料之间以及与外部电路之间有复杂的相互作用。
当外部电路为OLED模块提供电流时,以下基本原理发挥作用:1.电子注入:在OLED显示模块中,电子通过电子注入层进入发光层。
这个注入过程是通过在层之间施加电压来实现的。
一般来说,OLED显示模块包含两个电极,分别是阴极(负电极)和阳极(正电极)。
当电流通过注入层时,电子从阴极注入发光层。
2.载流子重合:在发光层中,注入的电子和空穴(正电荷)开始相互结合。
这个载流子重合的过程会产生一个激子(一种激发态),并处于高能量状态。
3.能级跃迁:在激子处于高能量状态时,它会进行能级跃迁,从高能级跃迁到低能级。
在这个过程中,激子释放能量,并将其转化为光的形式。
4.发光:当激子释放能量时,它会以光的形式辐射出来。
这种发光形式对应着特定波长的光,从而产生出色彩丰富的图像。
二、对OLED显示模块的观点和理解1.显著的优势:与传统的LCD显示技术相比,OLED显示模块具有明显的优势。
它能够实现更高对比度和更丰富的颜色表现,显示效果更加逼真。
OLED显示模块具有更快的响应时间和更大的视角范围,使它成为高品质显示的理想选择。
2.灵活性和适应性:由于OLED显示模块的灵活性和可塑性,它可以被应用于许多不同领域。
它可以用作柔性显示屏、曲面显示屏或可穿戴设备的显示屏。
这种灵活性使得OLED显示模块具有更广泛的应用前景。
3.技术挑战:尽管OLED显示模块具有许多优势和应用潜力,但也存在一些技术挑战。
OLED显示模块的寿命相对较短,可能会出现像素老化和颜色漂移的问题。
发光二极管作用及工作原理
发光二极管(LED)是一种半导体器件,能够将电能转化为光能。
LED的工作原理是基于半导体P-N结构的特性。
当LED正向电压施加在P-N结上时,电子从N区向P区流动,与空穴结合释放出能量,产生光子而发光。
LED的发光颜色取决于LED所采用的半导体材料,比如红色LED采用的是GaAsP材料,蓝色LED采用的是InGaN材料。
LED有许多优点,比如体积小、功耗低、寿命长等,因此在照明、显示屏、指示灯等领域得到广泛应用。
随着技术的不断发展,LED的亮度和效率也在不断提升,成为取代传统光源的理想选择。
OLED种类及应用摘要:OLED,即有机发光二极管(Organic Light-Emitting Diode),又称为有机电激光显示(Organic Electroluminesence Display, OELD)。
OLED具有自发光的特性,采用非常薄的有机材料涂层和玻璃基板,当电流通过时,有机材料就会发光,而且OLED显示屏幕可视角度大,并且能够显著节省电能,因为此OLED屏幕却具备了许多LCD不可比拟的优势。
本文将先介绍OLED的基本发光原理,然后介绍几个种类及应用。
基本介绍OLED的基本结构是由一薄而透明具半导体特性之铟锡氧化物(ITO),与电力之正极相连,再加上另一个金属阴极,包成如三明治的结构。
整个结构层中包括了:电洞传输层(HTL)、发光层(EL)与电子传输层(ETL)。
当电力供应至适当电压时,正极电洞与阴极电子便会在发光层中结合,产生光子,依其材料特性不同,产生红、绿和蓝RGB 三原色,构成基本色彩。
(如图1图2)图1 OLED基本结构:1. 阴极 (−);2. 发光层(Emissive Layer, EL);3. 阳极空穴与阴极电子在发光层中结合,产生光子;4. 导电层(Conductive Layer);5. 阳极 (+)图2 OLED三维结构图[1]由于OLED的特性是自发光,不像 TFT和 LCD 需要背光,因此可视度和亮度均高,且无视角问题,其次是驱动电压低且省电效率高,加上反应快、重量轻、厚度薄,构造简单,成本低等,被视为 21世纪最具前途的产品之一。
OLED种类OLED是一种整体的薄膜半导体材料,它的驱动电压在2~10V之间。
这里介绍5种基本的OLED结构。
A 无源矩阵OLED(Passive Matrix OLED (PMOLED))这种PMOLED由数条阴极、几个有机层和数条阳极组成,并且阳极的排列与阴极垂直。
(如图3)图3 PMOLED结构图这种结构的OLED容易制作,但是需要更大的能量。
oled显示屏原理一、概述OLED(Organic Light Emitting Diode)有机发光二极管是一种新型的显示技术,它采用有机材料作为发光材料,具有自发光、高对比度、快速响应等优点。
OLED显示屏已广泛应用于手机、电视等领域。
本文将详细介绍OLED显示屏的原理。
二、OLED显示屏的构成1. 基本构成OLED显示屏由玻璃基板、ITO透明电极、有机发光材料层和金属电极组成。
其中,ITO透明电极和金属电极分别作为阳极和阴极。
2. 三种类型根据阴阳极排列方式不同,OLED显示屏可分为三种类型:PMOLED (Passive Matrix OLED)、AMOLED(Active Matrix OLED)和PMMA OLED(Polymer Matrix OLED)。
PMOLED采用被动矩阵驱动方式,每个像素点只能通过行和列两个方向上的信号来控制。
虽然制造成本低,但是分辨率较低且不能大规模生产。
AMOLED采用主动矩阵驱动方式,每个像素点都由一个薄膜晶体管来控制。
这种方式可以实现高分辨率和大面积生产,但是制造成本较高。
PMMA OLED采用聚合物材料作为基板,具有柔性和透明性等特点,可以制作成弯曲、可卷曲的显示屏。
三、OLED显示屏的工作原理1. 电荷注入在OLED显示屏中,阳极和阴极之间形成一个电场。
当加上一定电压时,阴极上的电子被加速并穿过有机发光材料层,进入阳极。
同时,阳极上的空穴也被加速并穿过有机发光材料层,进入阴极。
在这个过程中,电子和空穴会结合并释放出能量。
2. 发光当电子和空穴结合时,会释放出能量,并激发有机发光材料分子的激发态。
这些激发态分子会通过跃迁回到基态并释放出光子。
不同种类的有机发光材料会释放出不同颜色的光。
3. 显示OLED显示屏是由许多像素点组成的。
每个像素点都由一个红、绿、蓝三原色组成。
通过控制每个像素点中三原色的亮度,可以实现不同颜色的显示。
四、OLED显示屏的优缺点1. 优点(1)自发光,无需背光源,省电节能。
OLED显⽰模块(原理讲解、STM32实例操作)⼀、OLED的基础介绍OLED的定义和优势OLED,即有机发光⼆极管(Organic Light-Emitting Diode),⼜称为有机电激光显⽰(Organic Electroluminesence Display, OELD)。
OLED由于同时具备⾃发光,不需背光源、对⽐度⾼、厚度薄、视⾓⼴、反应速度快、可⽤于挠曲性⾯板、使⽤温度范围⼴、构造及制程较简单等优异之特性,被认为是下⼀代的平⾯显⽰器新兴应⽤技术。
OLED显⽰技术具有⾃发光的特性,采⽤⾮常薄的有机材料涂层和玻璃基板,当有电流通过时,这些有机材料就会发光,⽽且OLED显⽰屏幕可视⾓度⼤,并且能够节省电能。
⼆、ALINETEK的0.96⼨OLED模块1.模块有单⾊和双⾊两种可选,单⾊为纯蓝⾊,⽽双⾊则为黄蓝双⾊。
单⾊模块每个像素点只有亮与不亮两种情况,没有颜⾊区分;2.尺⼨⼩,显⽰尺⼨为0.96⼨,⽽模块尺⼨为 27mm(长)*26mm(宽)*4mm(⾼);3.⾼分辨率,该模块的分辨率为128*64;4.多种接⼝⽅式,该模块提供了总共4种接⼝。
包括:6800、8080两种并⾏接⼝⽅式、 4线的串⾏SPI接⼝⽅式、IIC接⼝⽅式;5.不需要⾼压,直接接3.3V就可以⼯作了。
带字库,可显⽰标准的国标简体(GB2312)汉字、8*16 点 ASCII 粗体字库、7*8点 ASCII 字库、5*7 点 ASCII 字库。
6.这⾥要提醒⼤家的是,有的模块不和5.0V接⼝兼容,所以请⼤家在使⽤的时候⼀定要⼩⼼,别直接接到5V的系统上去,否则可能烧坏模块。
以上4种模式通过模块的BS0~2设置,BS0~2的设置与模块接⼝模式的关系如表所⽰:OLED模块接⼝⽅式设置表(表中:“1”代表接VCC,⽽“0”代表接GND。
)三、OLED模块实物图与原理图模块采⽤8*2的2.54排针与外部连接,总共有16个管脚,在16条线中,我们只⽤了15条,有⼀个是悬空的,除掉电源和地线占了2条,还剩下13条信号线。
有机发光二极管显示原理及应用
摘要:有机电致发光二极管( OLED) 因其白光材料的多样性、制程的简单性和成本低廉性, 特别是其面光源的属性, 相较于电致发光二极管( LED) 的点光源, 更有望成为未来显示器件的主角。
本文介绍OLED 显示技术的最新进展, 分别阐述了OLED的显示原理,分类及优缺点。
OLED器件的显示材料,OLED制备的核心工艺与技术,并简要介绍了OLED技术的应用前景。
关键词:OLED;显示技术;
1.引言
OLED 具有全固态、主动发光、高对比度、超薄、低功耗、无视角限制、响应速度快、工作范围宽、易于实现柔性显示和3D显示等诸多优点,将成为未来20 年最具“钱景”的新型显示技术。
同时,由于OLED 具有可大面积成膜、功耗低以及其它优良特性,因此还是一种理想的平面光源,在未来的节能环保型照明领域也具有广泛的应用前景。
2.OLED发展过程
OLED的应用大概可以分为三个阶段:
(1)1997-2001年,OLED的试验阶段,在这个阶段,OLED开始走出实验室,主要应用在汽车音响面板,PDA手机上。
但产量非常有限,产品规格也很少,均为无源驱动,单色或区域彩色,很大程度上带有试验和试销性质。
2001年全球销售额仅1.5亿美元。
(2)2002-2005年,OLED的成长阶段,这个阶段人们将能广泛接触到带有OLED的产品,包括车载显示器,PDA、手机、DVD、数码相机、头盔用微显示器和家电产品。
产品正式走入市场,主要是进入传统LCD、VFD等显示领域。
仍以无源驱动、单色或多色显示、10英寸以下面办为主,但有源驱动的、全彩色和10英寸以上面板也开始投入使用。
(3)2005年以后,OLED的成熟阶段,随着OLED产业化技术的日渐成熟,OLED将全面出击显示器市场并拓展属于自己的应用领域。
其各项技术优势将得到充分发掘和发挥。
3.OLED显示原理
图1.:OLED结构图
OLED的基本结构(如图1.所示)是由一薄而透明具半导体特性之铟锡氧化物(ITO),与电力之正极相连,再加上另一个金属阴极,包成如三明治的结构。
整个结构层中包括了:空穴传输层(HTL)、发光层(EL)与电子传输层(ETL)。
4.OLED分类
以OLED使用的有机发光材料来看,一是以染料及颜料为材料的小分子器件系统,另一则以共轭性高分子为材料的高分子器件系统。
同时由于有机电致发光器件具有发光二极管整流与发光的特性,因此小分子有机电致发光器件亦被称为OLED,高分子有机电致发光器件则被称为PLED。
小分子及高分子OLED在材料特性上可说是各有千秋,但以现有技术发展来看,如作为监视器的信赖性上,及电气特性、生产安定性上来看,小分子OLED现在是处于领先地位,当前投入量产的OLED组件,全是使用小分子有机发光材料。
5.OLED制备的核心工艺和技术
OLED器件的发光效率和稳定性、器件的成品率乃至器件的成本等都要受到工艺技术的控制。
有机发光二极管工艺技术的发展对产业化进程尤为重要,制备工艺可分为小分子有机发光二极管OLED工艺技术,和聚合物发光二极管PLED 工艺技术两大类。
小分子OLED通常用蒸镀方法或干法制备,PLED一般用溶液方法或湿法制备。
这里主要谈下小分子OLED的工艺。
小分子OLED制备过程中的关键工艺技术,其中包括氧化铟锡(ITO)基片的清洗和预处理、阴极隔离柱制备、有机功能薄膜和金属电极的制备、彩色化技术、封装技术、显示驱动技术。
6.市场应用前景
全球OLED面板出货金额预测
由于有机发光二极管(OLED)材料上的优势,应用于显示器时,无疑将会产生深远的影响。
与现有的各种显示器:CRT(阴极射线管显示屏)、PDP(等离子显示屏)、LCD(液晶显示屏)相比,OLED显示器具有以下明显的优势:
1、技术优势——无辐射,超轻薄(可达1毫米以下),柔软显示,屏幕可卷曲;
2、成本优势——OLED制造工艺比较简单,批量生产时的成本要比LCD至少节省20% ;
3、适应性强——能在-45℃~80℃正常显示;
4、节能性强——由于有机材料自己发光,驱动电压低,无需后背光源,因而更加节省能源;
5、可视角大——接近180度;
6、反应速度快——OLED显示屏中的单个元素反应速度是LCD液晶屏的1000倍,可以实现精彩的视频重放,色彩炫丽,绝不会出现液晶屏上的拖曳现象;
7、外形优势——OLED的重量比LCD轻得多,而且可以做到更加轻薄。
虽然一直以来,人们认为OLED最主要的缺点是寿命比LCD短,目前只能达到5000小时,而LCD可达10000小时,但最新的技术显示,通过将磷光材料与制作TFT背板的非晶硅集成, OLED产品可能延长3倍寿命。
正因为OLED具有如此多的优点,所以具有广泛的市场应用前景。
主要领域包括:商业领域如POS机和ATM机、复印机、游戏机等;通讯领域如手机、移动网络终端等;计算机领域如PDA、商用和家用计算机等;消费类电子产品如音响设备、数码相机、便携式DVD;工业应用领域如仪器仪表等;交通领域如GPS、飞机仪表等。
但是在OLED的实际应用中,并非总是一帆风顺。
虽然OLED技术可称之为最理想的显示技术,但它的研究开发历史并不长,要想真正实现其产业化,必须克服以下一些具体的难题,即因大面积化带来工艺、设备技术和驱动技术等方面的问题,从单色显示到多色显示带来的问题,封装技术与使用寿命的问题,阴极电极微细化的问题,驱动技术问题等。
有机膜的不均匀性将导致发光亮度和色彩的不均匀性,影响显示效果。
显示面积增大,意味着器件必须有很高的瞬间亮度和高的发光效率,并在高亮度下有良好的稳定性。
从单色显示到多色显示和彩色过渡时,将三种不同的发光材料分别镀在非常临近的三个小区域上将是又一大难题。
要实现OLED的商业化,使用寿命问题必须解决,从材料和器件结构着手是途径之一。
驱动技术在实验室研究阶段显得不是很重要,但是一旦考虑到产业化和大面积化,此问题就会变得异常突出,至今为止,还没有一套成熟的高度集成的大电流驱动IC。
当前世界上关于OLED器件的开发主要分布在日本、美国和欧州。
欧美主要以高分子材料为主,可望有比较长的寿命。
日本则以低分子材料为主,已获得很好的发光亮度,发光效率寿命。
就目前的情况来看,在实际应用技术开发方面,日本遥遥领先,己经进入商业应用阶段。
欧州居第二位,但在应用技术方面与日本的距离越来越近。
美国主要拥有基本专利。
致力于OLED开发的主要厂商有杜邦、三星电子、索尼、惠普、IBM、柯达、夏普,东芝,三洋、朗讯及飞利浦等。
随着大规模的对OLED的研究及应用,相信全面解决以上问题将指日可待。
业界普遍认为,OLED的产业化已经开始,今后3~5年是OLED技术走向成熟和市场需求高速增长的阶段。
7.OLED显示器介绍
在2008年10月29日于日本横滨开幕的FPD International展会上,三星展示了他们使用柔性OLED(Flexible OLED)技术制作的手机,效果非常惊人。
柔性OLED,最大的特点就是超薄、超低能耗,且可以随意扭曲——这让在屏幕上的一些创意得以实现,你可以做出一个真正大尺度的”折叠”手机,也可以做出一款
能环绕在手腕上的圆环
CES 2012消费电子展LG公布了该公司面板的规格细节。
然采用WOLED(白光OLED)+滤色片的相对低成本方式,拥有WRGB四色通道像素组合。
在颜色描绘方面某些情况下会比RGB组合产品更加精准。
此外,色彩表现力受可视角度的影响也更小。
而对比普通的CCFL/LED背光LCD面板,LGD这款OLED面板的色彩表现力优势更大,同时在响应时间方面也要
强得太多:响应速度比普通LCD显示器要快上1000倍,任何动态画面都很难出现重影或者模糊现象。
除薄达4mm的厚度以外,这款55英寸的OLED电视成品重量仅7.5kg并可完美挂在墙上。
参考文献
李震梅,董传岱. 新型平板显示技术-OLED.信息终端,
邱勇,段炼. OLED照明及OLED有源显示材料与器件.新材料,
百度文库相关文档。
