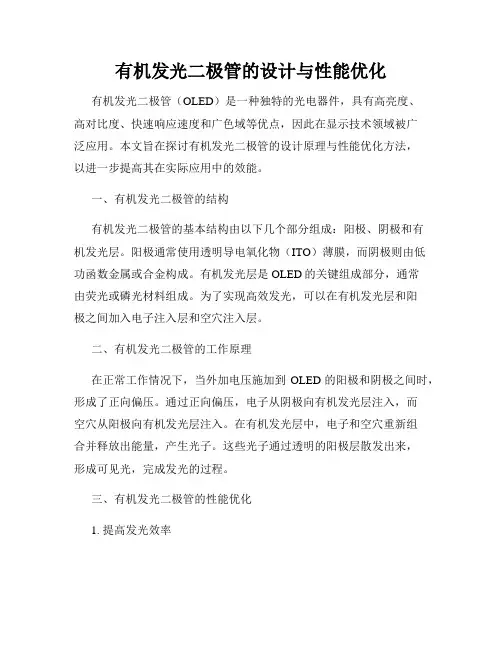

有机发光二极管的设计与性能优化有机发光二极管(OLED)是一种独特的光电器件,具有高亮度、高对比度、快速响应速度和广色域等优点,因此在显示技术领域被广泛应用。
本文旨在探讨有机发光二极管的设计原理与性能优化方法,以进一步提高其在实际应用中的效能。
一、有机发光二极管的结构有机发光二极管的基本结构由以下几个部分组成:阳极、阴极和有机发光层。
阳极通常使用透明导电氧化物(ITO)薄膜,而阴极则由低功函数金属或合金构成。
有机发光层是OLED的关键组成部分,通常由荧光或磷光材料组成。
为了实现高效发光,可以在有机发光层和阳极之间加入电子注入层和空穴注入层。
二、有机发光二极管的工作原理在正常工作情况下,当外加电压施加到OLED的阳极和阴极之间时,形成了正向偏压。
通过正向偏压,电子从阴极向有机发光层注入,而空穴从阳极向有机发光层注入。
在有机发光层中,电子和空穴重新组合并释放出能量,产生光子。
这些光子通过透明的阳极层散发出来,形成可见光,完成发光的过程。
三、有机发光二极管的性能优化1. 提高发光效率为了提高OLED的发光效率,可以通过优化有机发光层的材料和结构来实现。
选择具有高荧光率和高载流子迁移率的材料,如磷光材料和合适的载流子层构造,可以增强OLED的电子注入和空穴注入效果,从而提高发光效率。
2. 延长寿命有机发光二极管的寿命受到有机发光层材料的劣化和载流子注入不平衡的影响。
为了延长OLED的寿命,可以采取以下措施:- 寻找具有更长寿命的有机发光层材料,如金属络合物或有机小分子材料。
- 优化OLED的结构,降低载流子注入不平衡。
- 使用额外的屏蔽层来防止氧气和水分对有机发光层的侵蚀。
3. 提高色彩品质为了提高OLED的色彩品质,可以使用多发光层结构,以实现更广泛的发光光谱。
此外,合理调节有机发光层材料的组分和厚度,也可以改善OLED的色彩品质。
4. 实现可重复制造性为了实现OLED在大规模生产中的可重复制造性,需要考虑以下因素:- 选择成熟的生产工艺和设备,确保质量稳定。

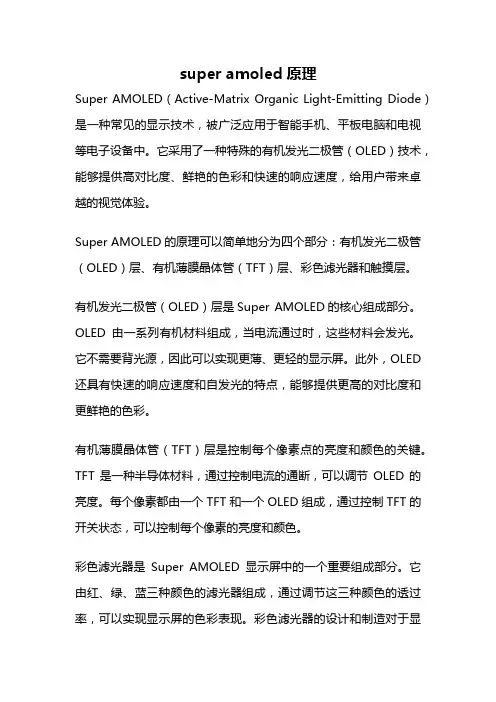

super amoled原理Super AMOLED(Active-Matrix Organic Light-Emitting Diode)是一种常见的显示技术,被广泛应用于智能手机、平板电脑和电视等电子设备中。
它采用了一种特殊的有机发光二极管(OLED)技术,能够提供高对比度、鲜艳的色彩和快速的响应速度,给用户带来卓越的视觉体验。
Super AMOLED的原理可以简单地分为四个部分:有机发光二极管(OLED)层、有机薄膜晶体管(TFT)层、彩色滤光器和触摸层。
有机发光二极管(OLED)层是Super AMOLED的核心组成部分。
OLED由一系列有机材料组成,当电流通过时,这些材料会发光。
它不需要背光源,因此可以实现更薄、更轻的显示屏。
此外,OLED 还具有快速的响应速度和自发光的特点,能够提供更高的对比度和更鲜艳的色彩。
有机薄膜晶体管(TFT)层是控制每个像素点的亮度和颜色的关键。
TFT是一种半导体材料,通过控制电流的通断,可以调节OLED的亮度。
每个像素都由一个TFT和一个OLED组成,通过控制TFT的开关状态,可以控制每个像素的亮度和颜色。
彩色滤光器是Super AMOLED显示屏中的一个重要组成部分。
它由红、绿、蓝三种颜色的滤光器组成,通过调节这三种颜色的透过率,可以实现显示屏的色彩表现。
彩色滤光器的设计和制造对于显示屏的色彩还原能力和显示效果有着重要的影响。
触摸层是Super AMOLED显示屏的另一个重要组成部分。
触摸层可以通过对电容的感应来检测用户的触摸操作,从而实现触摸屏的功能。
这种触摸层通常采用电容式触摸屏技术,能够提供更快的响应速度和更高的精准度。
Super AMOLED显示技术的优势主要体现在以下几个方面:高对比度是Super AMOLED的一个显著特点。
由于OLED的自发光特性,每个像素点可以独立发光,因此可以实现非常高的对比度。
这意味着黑色可以达到纯黑色,白色可以达到纯白色,图像的细节和色彩表现更加丰富。
有机发光二极管的结构有机发光二极管(Organic Light Emitting Diode,简称OLED)是一种可以发出可见光的半导体器件。
它由一系列有机材料组成,具有非常特殊的结构和工作原理。
OLED的基本结构包括多个层次,每个层次都有其特定的功能。
首先是基底层,它通常由玻璃或塑料材料制成,用于提供OLED的物理基础和机械支撑。
在基底层上面是透明电极层,通常使用氧化铟锡(ITO)材料制成。
透明电极层的作用是为OLED中的电流提供导电通路,并充当阳极。
在透明电极层上方是发光层,该层由有机发光材料组成。
有机发光材料是OLED的核心部分,它具有电致发光特性,可以在受到电流激发时发出可见光。
有机发光材料通常是有机化合物,如聚合物或小分子有机化合物。
它们可以根据需要设计成不同的颜色,如红色、绿色和蓝色。
在发光层上方是电子传输层和空穴传输层。
电子传输层主要负责输送电子,而空穴传输层主要负责输送空穴。
电子和空穴在发光层相遇并复合,产生发光效应。
电子和空穴的复合会释放出能量,激发发光层中的有机发光材料发出光。
最后是阴极层,它位于OLED的顶部。
阴极层通常由金属材料制成,如铝或钙。
阴极层的作用是为OLED提供电子接收电极,并将电子注入到OLED中以维持电流流动。
OLED的工作原理是基于电子和空穴的复合机制。
当电流通过OLED时,正极电流从阴极进入OLED,负极电流从阳极进入OLED。
正极电流激发空穴,负极电流激发电子,它们相遇并在发光层中复合,产生光。
由于有机发光材料的特性,这些发光材料可以自发地发出可见光,而不需要外部光源。
OLED具有许多优点,使其成为一种重要的显示技术。
首先,OLED 可以提供更高的对比度和更宽的视角,使图像更清晰和逼真。
其次,OLED具有快速响应时间,可以实现高速动态图像的显示。
此外,OLED还具有较低的功耗和较薄的尺寸,使其在移动设备和平板电脑等领域得到广泛应用。
虽然OLED具有许多优点,但它也面临一些挑战。

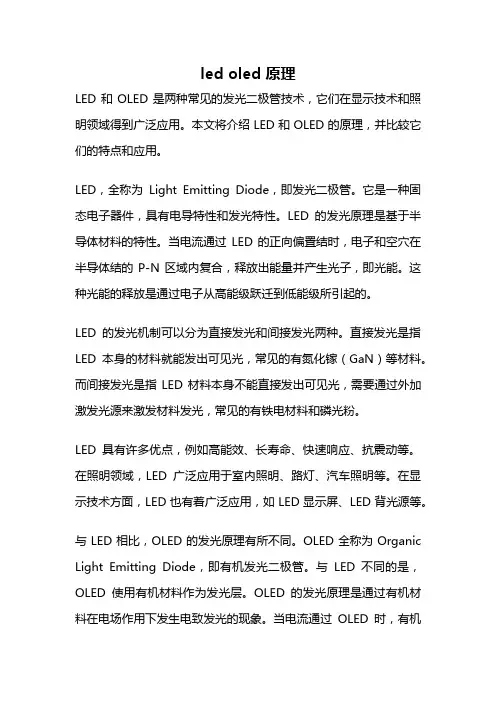

led oled 原理LED和OLED是两种常见的发光二极管技术,它们在显示技术和照明领域得到广泛应用。
本文将介绍LED和OLED的原理,并比较它们的特点和应用。
LED,全称为Light Emitting Diode,即发光二极管。
它是一种固态电子器件,具有电导特性和发光特性。
LED的发光原理是基于半导体材料的特性。
当电流通过LED的正向偏置结时,电子和空穴在半导体结的P-N区域内复合,释放出能量并产生光子,即光能。
这种光能的释放是通过电子从高能级跃迁到低能级所引起的。
LED的发光机制可以分为直接发光和间接发光两种。
直接发光是指LED本身的材料就能发出可见光,常见的有氮化镓(GaN)等材料。
而间接发光是指LED材料本身不能直接发出可见光,需要通过外加激发光源来激发材料发光,常见的有铁电材料和磷光粉。
LED具有许多优点,例如高能效、长寿命、快速响应、抗震动等。
在照明领域,LED广泛应用于室内照明、路灯、汽车照明等。
在显示技术方面,LED也有着广泛应用,如LED显示屏、LED背光源等。
与LED相比,OLED的发光原理有所不同。
OLED全称为Organic Light Emitting Diode,即有机发光二极管。
与LED不同的是,OLED使用有机材料作为发光层。
OLED的发光原理是通过有机材料在电场作用下发生电致发光的现象。
当电流通过OLED时,有机材料中的电子和空穴发生复合,释放出能量并产生光子。
OLED具有许多独特的特点。
首先,OLED可以实现自发光,不需要背光源,因此可以实现更薄、更轻、更柔性的显示器件。
其次,OLED的响应速度非常快,可以实现高刷新率和流畅的动态效果。
此外,OLED还具有广视角、高对比度和丰富的色彩表现等优点。
OLED的应用领域非常广泛。
在消费电子领域,OLED广泛应用于智能手机、平板电脑、电视等显示设备。
与传统液晶显示器相比,OLED显示器具有更高的色彩还原度和更好的观看体验。
有机发光二极管原理有机发光二极管(Organic Light Emitting Diode,简称OLED)是一种新型的发光器件,其原理基于有机材料的电致发光效应。
相比传统的LED(Light Emitting Diode),OLED具有更高的亮度、更大的可视角度和更低的功耗,因此在显示技术和照明领域具有广阔的应用前景。
OLED的基本结构由四个主要部分组成:阳极(Anode)、有机发光层(Organic Emissive Layer)、电子传输层(Electron Transport Layer)和阴极(Cathode)。
其中,阳极和阴极分别用于电流输入和电流输出,有机发光层用于发光,电子传输层用于电子的传输。
这四个部分通过层层叠加形成了一个薄膜结构。
当在OLED的阳极施加正电压,阴极施加负电压时,电子从阴极流向阳极,而正空穴则从阳极流向阴极。
当电子和正空穴在有机发光层相遇时,它们会发生复合,释放出能量。
这些能量以光的形式释放出来,形成可见光。
有机发光层中的有机材料的选择和结构设计对OLED的发光效果有重要影响。
OLED的发光原理主要涉及有机发光层中的激子(Exciton)和电子传输层的作用。
激子是电子和正空穴结合形成的一种激发态,具有稳定的光致发光特性。
当电子和正空穴在有机发光层相遇时,它们会形成激子,并在激子的作用下释放出能量,从而产生发光。
与无机发光二极管相比,OLED具有以下几个优点。
首先,OLED可以实现更高的亮度和更大的可视角度。
由于有机材料具有较高的光学透明性,电子和正空穴的复合过程更容易发生,因此OLED的亮度更高。
其次,OLED可以实现更低的功耗。
由于有机材料具有较低的电子传输特性,OLED的电流密度较低,从而降低了功耗。
此外,OLED 还可以实现更薄、更轻、更柔性的设备。
有机材料具有较好的机械柔性,因此可以在弯曲的表面上制作出柔性显示器。
然而,OLED也存在一些挑战和限制。
首先,有机材料的稳定性较差,易受到湿度、氧气和光的影响,容易发生衰减和老化。

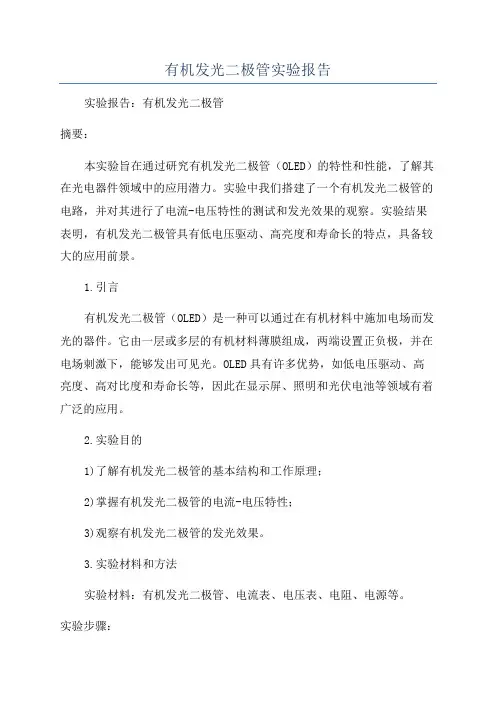

有机发光二极管实验报告实验报告:有机发光二极管摘要:本实验旨在通过研究有机发光二极管(OLED)的特性和性能,了解其在光电器件领域中的应用潜力。
实验中我们搭建了一个有机发光二极管的电路,并对其进行了电流-电压特性的测试和发光效果的观察。
实验结果表明,有机发光二极管具有低电压驱动、高亮度和寿命长的特点,具备较大的应用前景。
1.引言有机发光二极管(OLED)是一种可以通过在有机材料中施加电场而发光的器件。
它由一层或多层的有机材料薄膜组成,两端设置正负极,并在电场刺激下,能够发出可见光。
OLED具有许多优势,如低电压驱动、高亮度、高对比度和寿命长等,因此在显示屏、照明和光伏电池等领域有着广泛的应用。
2.实验目的1)了解有机发光二极管的基本结构和工作原理;2)掌握有机发光二极管的电流-电压特性;3)观察有机发光二极管的发光效果。
3.实验材料和方法实验材料:有机发光二极管、电流表、电压表、电阻、电源等。
实验步骤:1)将有机发光二极管与电源、电流表和电压表连接成电路;2)依次调整电源电压,记录下电流和电压的数值;3)观察有机发光二极管的发光效果。
4.实验结果与分析实验中我们记录下了不同电流下的电压值,并通过绘制电流-电压曲线进行分析。
同时,我们观察到有机发光二极管的发光效果,并比较了其亮度和颜色与电流的关系。
电流-电压特性曲线显示出明显的非线性特征。
在较低的电流下,电压-电流曲线近似呈线性关系,但在较高电流下,电压随电流增大呈现更为陡峭的增长趋势。
这表明有机发光二极管的电阻不是固定的,随着电压的增加而变化。
观察有机发光二极管的发光效果,我们发现其亮度和颜色与电流的变化呈正相关关系。
随着电流的增加,亮度逐渐增大,并且颜色由较暗的蓝色转变为明亮的蓝色。
这表明有机发光二极管的发光效果可以通过控制电流大小来调节。
5.结论本实验通过研究有机发光二极管的特性和性能,掌握了其电流-电压特性和发光效果。
实验结果表明,有机发光二极管具有低电压驱动、高亮度和寿命长的特点,可以广泛应用于显示屏、照明和光伏电池等领域。

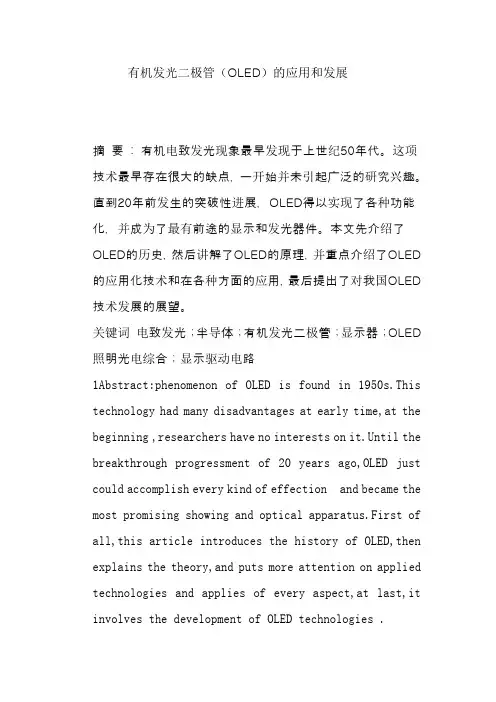

有机发光二极管(OLED)的应用和发展摘要: 有机电致发光现象最早发现于上世纪50年代。
这项技术最早存在很大的缺点,一开始并未引起广泛的研究兴趣。
直到20年前发生的突破性进展,OLED得以实现了各种功能化,并成为了最有前途的显示和发光器件。
本文先介绍了OLED的历史,然后讲解了OLED的原理,并重点介绍了OLED 的应用化技术和在各种方面的应用,最后提出了对我国OLED 技术发展的展望。
关键词电致发光;半导体;有机发光二极管;显示器;OLED 照明光电综合;显示驱动电路1Abstract:phenomenon of OLED is found in 1950s.This technology had many disadvantages at early time,at the beginning ,researchers have no interests on it.Until the breakthrough progressment of 20 years ago,OLED just could accomplish every kind of effection and became the most promising showing and optical apparatus.First of all,this article introduces the history of OLED,then explains the theory,and puts more attention on applied technologies and applies of every aspect,at last,it involves the development of OLED technologies .The key words : OLED semiconductor showplay Electroluminescent OLED illumination photoelectric synthesis show drive equipment(一)OLED的历史有机电致发光现象最早由A. Bernanose等在上世纪50年代发现。

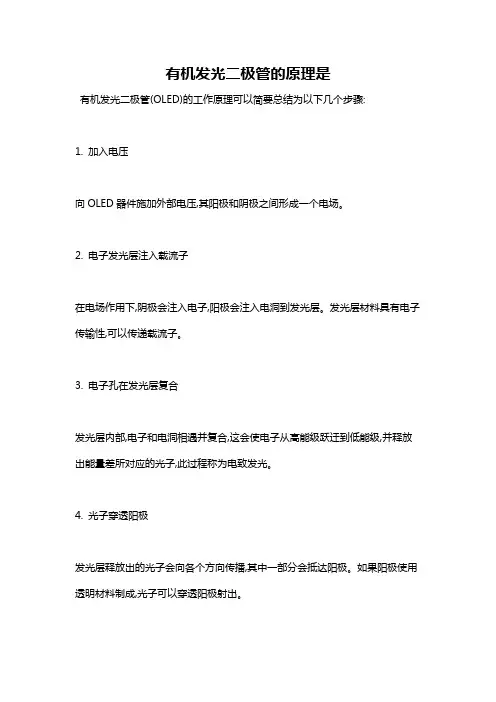

有机发光二极管的原理是
有机发光二极管(OLED)的工作原理可以简要总结为以下几个步骤:
1. 加入电压
向OLED器件施加外部电压,其阳极和阴极之间形成一个电场。
2. 电子发光层注入载流子
在电场作用下,阴极会注入电子,阳极会注入电洞到发光层。
发光层材料具有电子传输性,可以传递载流子。
3. 电子孔在发光层复合
发光层内部,电子和电洞相遇并复合,这会使电子从高能级跃迁到低能级,并释放出能量差所对应的光子,此过程称为电致发光。
4. 光子穿透阳极
发光层释放出的光子会向各个方向传播,其中一部分会抵达阳极。
如果阳极使用透明材料制成,光子可以穿透阳极射出。
5. 形成图像
OLED像素以矩阵排布,通过控制每个像素点的电压及发光强度,可以形成所需要的图像、视频等视觉信息。
6. 色彩调变
通过改变发光层的材料制成,可以emit不同颜色的光,如红绿蓝三原色光,组合可形成各种颜色。
7. 提高发光效率
加入载流子传输层、电子阻隔层等结构,可以提高注入效率,增强载流子复合几率,从而提高发光量子效率。
8. 延长使用寿命
选择稳定的材料,优化各层的厚度,封装技术等,可以大幅延长OLED的使用寿命。
综上所述,OLED的发光原理利用了有机半导体材料的电致发光性能,通过电子迁跃发光形成图像,是一种全固态的自发光显示技术,具有发光效率高、响应速度快
等优点。

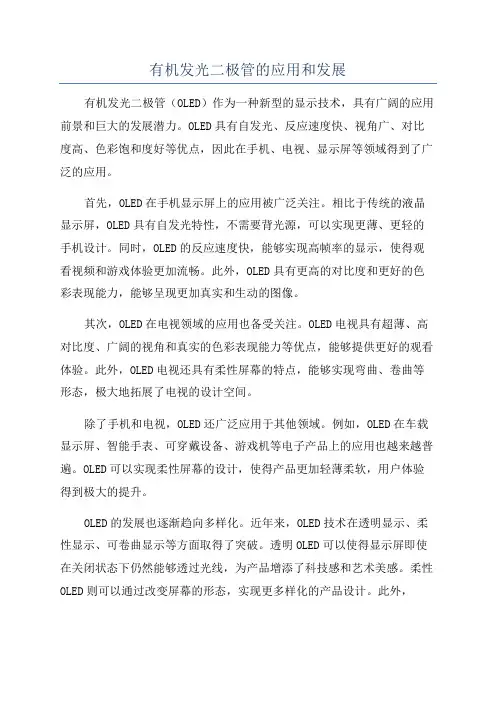

有机发光二极管的应用和发展有机发光二极管(OLED)作为一种新型的显示技术,具有广阔的应用前景和巨大的发展潜力。
OLED具有自发光、反应速度快、视角广、对比度高、色彩饱和度好等优点,因此在手机、电视、显示屏等领域得到了广泛的应用。
首先,OLED在手机显示屏上的应用被广泛关注。
相比于传统的液晶显示屏,OLED具有自发光特性,不需要背光源,可以实现更薄、更轻的手机设计。
同时,OLED的反应速度快,能够实现高帧率的显示,使得观看视频和游戏体验更加流畅。
此外,OLED具有更高的对比度和更好的色彩表现能力,能够呈现更加真实和生动的图像。
其次,OLED在电视领域的应用也备受关注。
OLED电视具有超薄、高对比度、广阔的视角和真实的色彩表现能力等优点,能够提供更好的观看体验。
此外,OLED电视还具有柔性屏幕的特点,能够实现弯曲、卷曲等形态,极大地拓展了电视的设计空间。
除了手机和电视,OLED还广泛应用于其他领域。
例如,OLED在车载显示屏、智能手表、可穿戴设备、游戏机等电子产品上的应用也越来越普遍。
OLED可以实现柔性屏幕的设计,使得产品更加轻薄柔软,用户体验得到极大的提升。
OLED的发展也逐渐趋向多样化。
近年来,OLED技术在透明显示、柔性显示、可卷曲显示等方面取得了突破。
透明OLED可以使得显示屏即使在关闭状态下仍然能够透过光线,为产品增添了科技感和艺术美感。
柔性OLED则可以通过改变屏幕的形态,实现更多样化的产品设计。
此外,OLED还可以与其他技术相结合,例如传感器技术和触摸技术,进一步拓展其应用领域。
与此同时,OLED的制造工艺也在不断改进和创新。
目前,OLED的制造成本相对较高,但随着技术的进步和规模化生产的实施,预计未来OLED的价格将会下降,从而进一步推动其应用的发展。
综上所述,有机发光二极管(OLED)作为一种新型的显示技术,在手机、电视等领域得到了广泛的应用。
其自发光、反应速度快、视角广、对比度高、色彩饱和度好的特点使其成为未来显示技术的重要发展方向。

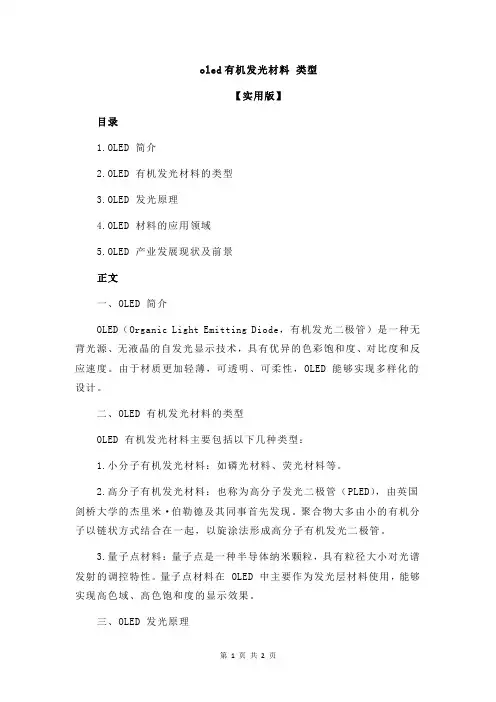

oled有机发光材料类型【实用版】目录1.OLED 简介2.OLED 有机发光材料的类型3.OLED 发光原理4.OLED 材料的应用领域5.OLED 产业发展现状及前景正文一、OLED 简介OLED(Organic Light Emitting Diode,有机发光二极管)是一种无背光源、无液晶的自发光显示技术,具有优异的色彩饱和度、对比度和反应速度。
由于材质更加轻薄,可透明、可柔性,OLED 能够实现多样化的设计。
二、OLED 有机发光材料的类型OLED 有机发光材料主要包括以下几种类型:1.小分子有机发光材料:如磷光材料、荧光材料等。
2.高分子有机发光材料:也称为高分子发光二极管(PLED),由英国剑桥大学的杰里米·伯勒德及其同事首先发现。
聚合物大多由小的有机分子以链状方式结合在一起,以旋涂法形成高分子有机发光二极管。
3.量子点材料:量子点是一种半导体纳米颗粒,具有粒径大小对光谱发射的调控特性。
量子点材料在 OLED 中主要作为发光层材料使用,能够实现高色域、高色饱和度的显示效果。
三、OLED 发光原理OLED 的发光原理主要是通过有机发光材料在电场作用下产生载流子,并在发光层内实现电子和空穴的复合,从而产生光子。
有机发光材料的种类和特性决定了 OLED 的发光颜色和性能。
四、OLED 材料的应用领域OLED 材料广泛应用于各种显示技术,如手机、电视、电脑等显示器件,以及可穿戴设备、智能硬件等新兴领域。
此外,OLED 还在照明领域展现出巨大的潜力。
五、OLED 产业发展现状及前景当前,全球 OLED 产业格局以韩国为代表的国外企业占据主导地位,我国企业如维信诺、京东方等也在逐步崛起。
随着 OLED 技术的不断成熟和市场需求的提升,我国 OLED 产业有望实现快速发展,并在全球竞争中占据有利地位。
OLED介绍汇总OLED(Organic Light-Emitting Diode,有机发光二极管)是一种新型的显示技术,相较于传统的LCD(Liquid Crystal Display,液晶显示)技术具有更高的画质、更广的视角以及更低的功耗。
OLED的核心原理是有机材料在电流的驱动下发光,因此它不需要背光源,能够实现更薄、更轻的显示器和设备。
一、历史发展OLED技术最早可以追溯到20世纪60年代,当时研究人员发现有机材料在电场的作用下能够产生发光效果。
然而,由于技术的限制和高昂的制造成本,OLED技术并没有得到广泛应用。
直到1987年,美国东京大学教授阿道夫·贝尔表示他成功制造出了有机发光二极管,新一代的OLED技术才开始真正引起关注。
从那时起,OLED技术便一直在不断发展,并逐渐成为一种独立的显示技术。
二、技术原理OLED技术利用有机材料发光的特性来实现显示效果。
有机发光材料在电流的作用下会发射出光线,这个过程称为电致发光(EL)。
有机材料由一层发光层和两层电极组成,电极中有一层是透明的,这样光线才能从该方向射出,形成显示效果。
通过控制电极的电流来调节亮度、对比度和颜色。
三、OLED的优势1.高对比度和丰富的色彩:OLED技术能够提供非常高的对比度和鲜艳的色彩,因为它能够发射非常饱和的颜色,并且黑色的显示效果非常好,因为OLED的发光层可以将对应像素点的电流关闭,实现完全黑色。
2.生动逼真的显示效果:由于OLED技术的每个像素都能独立发出光,所以它能够产生非常逼真的显示效果。
同时,OLED技术的响应速度非常快,不会产生运动模糊的现象。
3.广视角:相较于LCD技术,OLED显示器具有更广的视角,即观察者可以从不同的角度看到相同的颜色和对比度,而LCD技术在观看角度变化时显示效果会产生明显的变化。
4.薄、轻:由于OLED技术不需要背光源,所以制造的显示器和设备更薄、更轻,便于携带和安装。
发光二极管作用及工作原理发光二极管,简称LED,是一种半导体器件,能够将电能转化为光能的装置。
LED具有广泛的应用领域,例如照明、显示屏、通信等,已经成为现代生活中不可或缺的一部分。
本文将深入探讨发光二极管的作用及工作原理,介绍LED的结构、发光原理、特点以及未来发展趋势。
发光二极管的发明可以追溯到20世纪20年代,但直到近几十年来,随着半导体技术的发展和进步,LED才逐渐成为一种重要的光源。
与传统的白炽灯泡相比,LED具有更高的能效比、更长的使用寿命以及更大的亮度范围,因此在照明领域得到了广泛的应用。
此外,LED的色彩丰富,可以通过控制器调节颜色和亮度,非常适用于显示屏等场合。
发光二极管的工作原理主要是基于PN结的电子运动规律。
当电流通过LED芯片时,正负载流子在PN结附近重新组合,释放出能量并发光。
具体来说,当P型半导体中加入掺杂物,使其富集正载流子,N型半导体中加入另一种掺杂物,富集负载流子,形成PN结。
当外加电压超过PN结的击穿电压时,电子从N区向P区流动,同时空穴从P区向N区流动,二者在PN 结处重新结合释放能量,产生光子。
LED的结构非常简单,通常由LED芯片、导电层、支撑体和封装胶四部分组成。
LED芯片是LED的核心部分,由N型和P型半导体片层叠而成,在芯片上还覆盖着金属导电线,用于接通外部电源。
导电层起到导电和散热的作用,支撑体则支撑LED芯片及其他元件,保证LED整体机械结构的稳定性。
封装胶则起到保护LED芯片和散热的作用,同时还可以起到抗紫外线、耐高温等功能。
LED具有许多独特的特点,使其在照明和显示领域具有巨大的优势。
首先,LED具有高能效比,能够将电能转化为光能,较少的电能损耗,因此LED比传统的光源更节能。
其次,LED寿命长,一般LED的使用寿命可达数万小时,远远高于白炽灯泡和荧光灯。
此外,LED的色温和色彩饱和度高,可以呈现更丰富的色彩,满足不同场合的需求。
此外,LED没有紫外光和红外光辐射,对人体和环境无害,是一种绿色环保的光源。
有机发光二极管在显示技术中的应用随着科技的不断进步,有机发光二极管(Organic Light Emitting Diode,简称OLED)作为一种新型的显示技术正在广泛应用于各个领域。
OLED具有自发光、高对比度、宽视角、快速响应、薄型柔性等特点,因此在手机、电视、电子设备等领域得到了广泛的应用。
一、手机领域中的应用OLED在手机领域中正迅速崭露头角,逐渐代替了传统的液晶显示技术。
相比于液晶显示器,OLED显示屏具有更高的色彩还原度和对比度,使得手机屏幕显示更加鲜艳逼真,并能够呈现出更加细腻的图像效果。
此外,OLED具备自发光的特点,无需背光源,大大减小了屏幕的厚度和重量,使得手机更加轻薄便携。
同时,OLED还能够实现曲面、折叠和柔性显示,为手机的设计提供了更多可能性。
二、电视领域中的应用OLED也在电视领域中展现出强大的市场竞争力。
与传统液晶电视相比,OLED电视拥有更高的色域范围和对比度,使得图像更加鲜艳、细腻。
而且,由于OLED显示屏采用非背光式设计,能够做到像素级独立调光,实现绝对的黑色,提升了画面的细节表现力。
此外,OLED电视还支持高刷新率和广视角显示,无论是观察电视的角度以及快速移动的影像场景,都能够获得最佳的观看效果。
三、电子设备领域中的应用除了手机和电视,OLED在电子设备领域中也有广泛的应用。
例如,智能手表、平板电脑、数码相机等产品都采用了OLED技术,以提供更好的显示效果和用户体验。
相比于传统的显示技术,OLED能够在低亮度下保持更好的可见性,提供更长的续航时间。
此外,OLED还可以实现曲面和柔性显示,使得电子设备设计更加灵活多样。
总之,有机发光二极管作为新一代的显示技术,已经在手机、电视和电子设备等领域展现出了广阔的应用前景。
随着技术的不断创新及成本的降低,相信OLED将在未来取得更大的突破,并成为显示技术领域的主流之一。
OLED显示器件的原理及应用OLED(Organic Light Emitting Diode)有机发光二极管是一种新型的显示器件,原理和应用都相比传统的液晶显示器具有许多优势。
本文将详细介绍OLED显示器件的原理和应用。
一、OLED显示器件的原理:OLED显示器件是由有机材料薄膜构成的,其中含有电子传输材料和发光材料。
在OLED显示器件中,发光材料通常是有机分子,当在电场的作用下,通过富集、传输载流子(电子和空穴),能量会从载流子跃迁到发光材料的基态,从而使其激发并发射光。
其中,电子和空穴的寿命是相对较短的,因此在短时间内完成了能量的转化和光的发射。
1、快速响应:OLED显示器件的响应速度非常快,刷新率可以达到一毫秒级别,因此能够实现高速动态图像显示。
2、高对比度:OLED显示器件在发光的状态下能够实现完全黑色,并且有较高的亮度,因此具有高对比度的优势。
3、宽视角:OLED显示器件的观看角度范围大,可以达到160度左右,不会出现液晶显示器的视角限制现象。
4、薄型轻便:OLED显示器件的构造很简单,整个器件只需要四个层次就可以完成,因此可以制作出非常薄型且轻便的显示器。
二、OLED显示器件的应用:1、移动设备:OLED显示器件由于薄型轻便、快速响应等特点,非常适合用于移动设备,如智能手机、平板电脑等。
目前市场上的许多高端手机都采用了OLED显示器件。
2、电视和电脑显示器:OLED显示器件的高对比度和宽视角特点使得它在电视和电脑显示器领域有很大的应用前景。
目前市场上已经有一些大尺寸的OLED电视产品问世,电脑显示器领域也有一些进展。
3、汽车显示器:OLED显示器件在汽车领域有很多应用,可以用作仪表盘显示、中控屏幕等。
OLED显示器件的快速响应和高对比度对于汽车显示器非常重要。
4、照明领域:OLED显示器件也可以用于照明领域。
由于OLED显示器件可以实现全发光,因此可以制作出柔软、可弯曲的照明产品。
什么是有机发光二极管
什么是OLED(有机发光二极管)
OLED的原文是Organic Light Emitting Diode,中文为有机发光二极管。
其原理是在两电极之间夹上有机发光层,当正负极
OLED还有许多优势,比如自身发光的特性,目前LCD都需要背光模块(在液晶后面加灯管),但OLED通电之后就会自己发光,可以省掉灯管的重量体积及耗电量(灯管耗电量几乎占整个液晶屏幕的一半),不仅让产品厚度只剩两厘米左右,操作电压更低到2至10伏特,加上OLED的反应时间(小于
10ms)及色彩都比TFT LCD出色,更有可弯曲的特性,让它的应用范围极广。
字体清晰度是相当高的。
还有,OLED屏幕在阳光的照耀下仍然显示得很清楚,跟一般的彩屏是不一样的,例如现在的彩屏。
有机发光二极管原理及应用
梁亮 5030209282
有机发光二极管诞生于1979年,由柯达公司罗切斯特实验室的邓青云博士及同事范斯
莱克所发明。
⑴ 有机发光二极管(OLED)的原理
有机发光二极管(OLED)同普通发光二极管(LED)发光的原理相同,即利用半导体经
过渗透杂质处理后形成PN结,电子由P型材料引入,当电子与半导体内的空穴相遇时,有
可能掉到较低的能带上,从而放出能量与能隙相同的光子,从而形成发光二极管。发光二极
管的光线波长取决于发光材料的能隙大小。若要使二极管产生可见光,就要使材料的低能带
与高能导带之间的能隙大小必须落在狭窄的范围内,大约2至3电子伏特。能量为一电子伏
特的光子波长为1240纳米,处于红外区,当能量达到3电子伏特时,发出光子的波长约为
400纳米左右,呈紫色。
有机发光二极管与传统发光二极管的区别在于,有机发光二极管所采用的半导体材料为
有机分子材料。按照分子大小区分,可分为两大类:小分子的称之为低分子OLED,大分子
的称为高分子OLEDP型有机分子。当P型有机分子和N型有机分子接触时,在两者的接触
面就会产生类似发光二极管一样的发光现象。此外,采用氧化铟锡作为P型接触材料。由
于氧化铟锡为透明导电材料,易于载流子注入,而且具有光线传播还需要有透明性能,非常
适合做P型接触材料。
OLED的典型结构非常简单:玻璃基板(或塑料基衬)上首先有一层透明的氧化铟锡阳
极,上面覆盖着增加稳定性的钝化层,再向上就是P型和N型有机半导体材料,最顶层是
镁银合金阴极。这些涂层都是热蒸镀到玻璃基板上的,厚度非常薄,只有100到150纳米,
小于一根头发丝的1%,而传统LED的厚度至少需要数微米。在电极两端加上2V到10V的
电压,PN结就可以发出相当明亮的光。这种基本结构多年来一直没有太大的变化,人们称
之为柯达型。由于组成材料的分子量很小,甚至小于最小的蛋白质分子,所以柯达型的OLED
又被称为低分子OLED。
第二种有机发光材料为高分子聚合物,也称为高分子发光二极管(PLED),由英国剑桥大
学的杰里米伯勒德及其同事首先发现。聚合物大多由小的有机分子以链状方式结合在一起,
以旋涂法形成高分子有机发光二极管。
旋转涂布工艺采用的原理是:在旋转的圆盘上(通常为每分钟1200转至1500转)滴上
数滴液体,液体会因为旋转形成的离心力而呈薄膜状分布。在这种状态下,液体凝固后便可
在膜体上形成晶体管等组件。膜体的厚度可通过调节液体粘度及旋转时间来调整。旋涂之后,
要采取烘干的步骤来除去溶剂。
最初PLED是由一种称之为次苯基二价乙烯基(PPV)单层活性聚合物,夹于氧化铟锡和
钙之间形成。铟锡氧化物为载流子注入层,而钙为电子传递层。现在的PLED又增添了一层
聚合物载流子注入层。PPV聚合物产生黄光,具有效率高寿命长的特点,这是由于在低压工
作环境下,聚合物层具有良好的导电性能。这种PLED应用于计算机显示器,其寿命可长达
10000小时,相当于正常使用10年。其他的聚合物及复合聚合物也在开发之中,如陶氏化
学公司研究开发了一种聚氟高分子。全彩色PLED也在开发中,主要是通过改变复合聚合物
片段的长度来实现显示功能,令人遗憾的是,与PPV相比,各种全彩色有机聚合物的寿命不
长,而蓝光聚合物始终不尽人意。
但是低分子OLED与高分子OLED相比,在制作工艺上有不小的劣势。小分子或寡聚物必
须由热蒸镀的方式制造元件,生产时必须使用高精度的真空系统,从而增加了制造成本。同
时,在大面积化生产时将遇到严重的问题。而高分子有机半导体材料则可以利用溶液制程贻
旋转喷饰或搭配喷墨技术等方式制作元件,具有成本低且可以大面积生产的优势。
此外,研究高分子P型高分子及N型高分子材料还可以应用于CMOS元件,其应用前景
相当广泛。所以,目前国际上对于高分子半导体的研究仍有很大的热情。
㈡ 有机发光二极管(OLED)的应用
由于有机发光二极管(OLED)材料上的优势,应用于显示器时,无疑将会产生深远的影响。
与现有的各种显示器:CRT(阴极射线管显示屏)、PDP(等离子显示屏)、LCD(液晶显示屏)相
比,OLED显示器具有以下明显的优势:
1、技术优势——无辐射,超轻薄(可达1毫米以下),柔软显示,屏幕可卷曲;
2、成本优势——OLED制造工艺比较简单,批量生产时的成本要比LCD至少节省20% ;
3、适应性强——能在-45℃~80℃正常显示;
4、节能性强——由于有机材料自己发光,驱动电压低,无需后背光源,因而更加节省
能源;
5、可视角大——接近180度;
6、反应速度快——OLED显示屏中的单个元素反应速度是LCD液晶屏的1000倍,可以
实现精彩的视频重放,色彩炫丽,绝不会出现液晶屏上的拖曳现象;
7、外形优势——OLED的重量比LCD轻得多,而且可以做到更加轻薄。
虽然一直以来,人们认为OLED最主要的缺点是寿命比LCD短,目前只能达到5000小时,
而LCD可达10000小时,但最新的技术显示,通过将磷光材料与制作TFT背板的非晶硅集成,
OLED产品可能延长3倍寿命。
正因为OLED具有如此多的优点,所以具有广泛的市场应用前景。主要领域包括:商业
领域如POS机和ATM机、复印机、游戏机等;通讯领域如手机、移动网络终端等;计算机领
域如PDA、商用和家用计算机等;消费类电子产品如音响设备、数码相机、便携式DVD;工
业应用领域如仪器仪表等;交通领域如GPS、飞机仪表等。
由于一开始OLED显示屏主要应用在小屏幕领域,所以早有人预言其将在数码领域里取
得初步的成功。果不其然,自从柯达在2003年3月举办的第79届国际摄影营销协会年会及
行业展览会(PMA)上,成功推出新款数码相机Easy Share LS633之后,使得OLED的小屏应
用一发不可收拾。
除了数码相机之外,手机成了OLED第二个要攻克的桥头堡,由于OLED不需要背光板,
它可以做到很薄,所以令手机非常“瘦身”,专家称今后几年内,手机可能变得薄如纸片。
再加上OLED显示屏很省电,因此,今后手机的待机时间也许可以达到30天。随着3G的脚
步临近,移动网络将向人们提供更多的视频服务,对手机的彩色显示功能要求也就越多,OLED
显示屏将完全能胜任。
然而,OLED最大的用途应该还是在日后生产可穿戴的数码产品,国外一家公司称他们
正在研究将只有指甲盖大小的高分辨率OLED显示器置入轻便的头盗式取景器中。利用这种
内置有微型OLED显示器的半透明头盔显示器,飞行员可以毫不费力地查看各种飞行数据;
正在进行手术的外科医生眼睛无需离开手术台就可以看到复杂的诊断图像;飞行机械师在检
修飞机时,随着目光所至即能看到相应部件的维修手册。
小有小的风流,大有大的精彩,OLED虽然已经为大多数显示屏生产商所认可,视为未
来重要的显示技术,但是目前仅局限于运用在小尺寸和显示量较少的产品上,如数码相机和
手机,在其他大尺寸产品应用领域上,OLED与其他传统平面显示技术相比仍无法胜出。主
要的原因在于驱动有机发光体的电路所需的多晶矽薄膜晶体管成本太高。现在各厂商又开始
想办法,加大OLED显示屏的尺寸。2004年5月,爱普生公司公司展示了一款40寸的OLED
显示器,并随之宣布他们将会在2007年大规模量产销售OLED电视,难怪媒体惊呼OLED电
视的时代即将到来。
但是在OLED的实际应用中,并非总是一帆风顺。虽然OLED技术可称之为最理想的显示
技术,但它的研究开发历史并不长,要想真正实现其产业化,必须克服以下一些具体的难题,
即因大面积化带来工艺、设备技术和驱动技术等方面的问题,从单色显示到多色显示带来的
问题,封装技术与使用寿命的问题,阴极电极微细化的问题,驱动技术问题等。
有机膜的不均匀性将导致发光亮度和色彩的不均匀性,影响显示效果。显示面积增大,
意味着器件必须有很高的瞬间亮度和高的发光效率,并在高亮度下有良好的稳定性。从单色
显示到多色显示和彩色过渡时,将三种不同的发光材料分别镀在非常临近的三个小区域上将
是又一大难题。要实现OLED的商业化,使用寿命问题必须解决,从材料和器件结构着手是
途径之一。驱动技术在实验室研究阶段显得不是很重要,但是一旦考虑到产业化和大面积化,
此问题就会变得异常突出,至今为止,还没有一套成熟的高度集成的大电流驱动IC。
当
前世界上关于OLED器件的开发主要分布在日本、美国和欧州。欧美主要以高分子材
料为主,可望有比较长的寿命。日本则以低分子材料为主,已获得很好的发光亮度,发光效
率寿命。就目前的情况来看,在实际应用技术开发方面,日本遥遥领先,己经进入商业应用
阶段。欧州居第二位,但在应用技术方面与日本的距离越来越近。美国主要拥有基本专利。
致力于OLED开发的主要厂商有杜邦、三星电子、索尼、惠普、IBM、柯达、夏普,东芝,三
洋、朗讯及飞利浦等。随着大规模的对OLED的研究及应用,相信全面解决以上问题将指日
可待。业界普遍认为,OLED的产业化已经开始,今后3~5年是OLED技术走向成熟和市场
需求高速增长的阶段。
参考资料:
http://tech.icxo.com/htmlnews/2005/05/16/595488.htm
http://www.itedu-tsinghua.com/ReadNews.asp?NewsID=207
