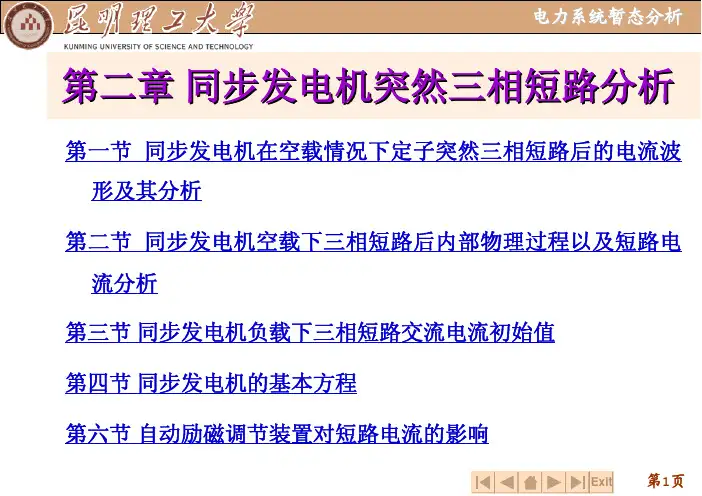

电力系统暂态分析第二章 同步发电机突然三相短路分析第一节 同步发电机在空载情况下定子突然三相短路后的电流波 形及其分析 第二节 同步发电机空载下三相短路后内部物理过程以及短路电 流分析 第三节 同步发电机负载下三相短路交流电流初始值 第四节 同步发电机的基本方程 第六节 自动励磁调节装置对短路电流的影响Exit第1页电力系统暂态分析第一节 同步发电机在空载情况下定子突 然三相短路后的电流波形及其分析同步发电机突然短路暂态过程的特点•对称稳态运行时，电枢磁势的大小不随时间而变化，在空 间以同步速度旋转，与转子没有相对运动，不会在转子绕组 中感应电流。
•突然短路时，定子电流在数值上发生急剧变化，电枢反应 磁通也随着变化，并在转子绕组中感应电流，这种电流又反 过来影响定子电流的变化。
这种定子和转子绕组电流的互相 影响就是突然短路暂态过程的特点。
Exit第2页电力系统暂态分析同步发电 机空载运 行情况下 定子三相 绕组突然 三相短路三相定子 电流图励磁回路 电流图Exit第3页电力系统暂态分析• 实测短路电流波形分析▪ 短路电流包络线中心偏离时间轴，说明短路电流中 含有衰减的直流分量； ▪ 三相直流分量大小不等，按相同的指数规律衰减， 最终衰减至零，衰减时间常数Ta为零点几秒，由定 子回路的电阻和等值电感决定； ▪ 交流分量的幅值是衰减的，最终衰减至 I m∞ ，衰减 时间常数为 Td′ , Td′′。
▪ 交流分量幅值的表达式为： − t / T ′′ −t /T′ ′ ′ ′ ′ I m ( t ) = ( I m − I m )e + ( I m − I m ∞ )e + I m∞d dExit第4页电力系统暂态分析Exit第5页电力系统暂态分析Exit第6页电力系统暂态分析• 实测短路电流波形分析▪ 励磁回路电流也含有衰减的交流分量（最后衰减 至零，衰减时间常数与定子直流分量相同Ta）和 直流分量（交流分量的对称轴线，最后衰减至正 常值 i f |0| ，衰减过程与定子交流分量相同），说 明突然短路后励磁回路和定子以及转子阻尼回路 间存在磁耦合。
