冷压端子压接说明版

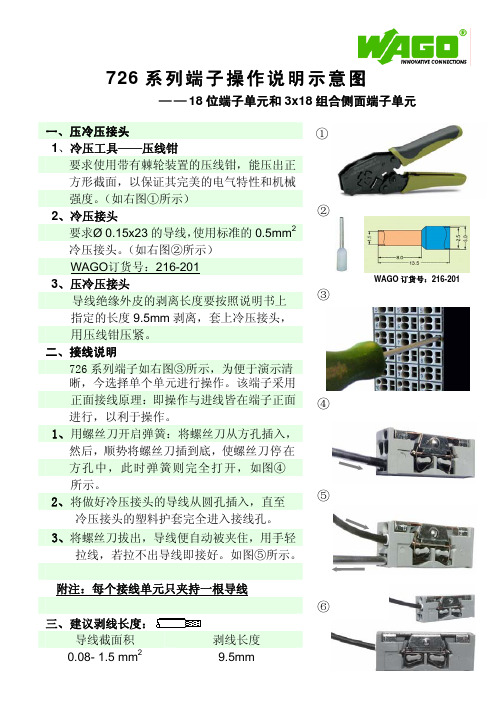

726系列端子操作说明示意图 ——18位端子单元和3x18组合侧面端子单元 一、压冷压接头 1、冷压工具——压线钳
要求使用带有棘轮装置的压线钳，能压出正方形截面，以保证其完美的电气特性和机械强度。

（如右图①所示）
2、冷压接头
要求Ø 0.15x23的导线，使用标准的0.5mm 2 冷压接头。

（如右图②所示）
WAGO 订货号：216-201
3、压冷压接头
导线绝缘外皮的剥离长度要按照说明书上 指定的长度9.5mm 剥离，套上冷压接头， 用压线钳压紧。

二、接线说明
726系列端子如右图③所示，为便于演示清 晰，今选择单个单元进行操作。

该端子采用 正面接线原理：即操作与进线皆在端子正面 进行，以利于操作。

1、用螺丝刀开启弹簧：将螺丝刀从方孔插入， 然后，顺势将螺丝刀插到底，使螺丝刀停在 方孔中，此时弹簧则完全打开，如图④ 所示。

2、将做好冷压接头的导线从圆孔插入，直至 冷压接头的塑料护套完全进入接线孔。

3、将螺丝刀拔出，导线便自动被夹住，用手轻拉线，若拉不出导线即接好。

如图⑤所示。

附注：每个接线单元只夹持一根导线
三、建议剥线长度：
导线截面积
剥线长度 0.08- 1.5 mm 29.5mm ①
②
WAGO
订货号：216-201 ③
④⑤ ⑥。

冷压端子六边形压接标准一、端子材料冷压端子应采用符合规定的优质铜合金材料制造。

其具有优良的导电性能和机械加工性能，能够满足在各种环境下的稳定工作。

二、端子形状冷压端子的形状应为六边形，这种形状设计可以增加端子的强度和稳定性。

端子的边长、厚度等参数应符合相关标准。

三、压接尺寸在进行压接操作时，必须确保压接部分的尺寸符合规定。

压接部分的长度应等于电缆的直径或稍长一些，但不应超过规定值。

压接部分的宽度应等于电缆的厚度或稍宽一些，但不应超过规定值。

四、压接工具应使用专用的冷压端子压接工具进行压接操作。

工具的压力和行程应可调，以确保在不同规格和材料的情况下都能得到良好的压接效果。

五、压接操作在进行压接操作时，应先将电缆插入端子，确保电缆完全进入压接部分。

然后，使用压接工具将端子压接到电缆上。

压接操作应连续进行，不得中断。

在完成压接操作后，应检查压接部分是否有毛刺、裂纹等缺陷。

如果有缺陷，应重新进行压接操作。

六、检验标准完成压接操作后，应对冷压端子进行检验。

检验标准包括：端子与电缆的连接处应平整、光滑，无毛刺；端子的电气性能应符合相关标准；在一定压力下，端子与电缆的连接处不应出现松动或脱落现象。

七、使用环境冷压端子适用于在室内干燥、无尘、无腐蚀性气体和无强电磁干扰的环境下使用。

在室外使用时，应采取相应的防护措施，如加装保护盒等。

八、包装运输冷压端子应按照相关规定进行包装和运输。

包装箱内应附有产品说明书、质量合格证明文件和其它必要的文件。

在运输过程中，应防止碰撞和挤压，以确保产品不受损坏。

冷压端子的压接工艺要求
冷压端子的压接工艺要求如下：
1. 端子选用：选用符合电气性能要求的合适端子。

2. 线缆准备：剥去电缆外皮，确认导体裸露部分质量良好。

3. 线缆预处理：确保线缆导体表面光洁，无氧化或污染物。

4. 端子预处理：清理端子表面，确保无氧化或污染物存在。

5. 压接工具：选择合适的压接工具，确保压接受力均匀。

6. 压接压力：根据端子和导线规格确定合适的压接压力。

7. 压接时机：在端子和导线准备就绪后立即进行压接，以防止导体氧化。

8. 压接质量检查：进行压接后，检查压接部位是否紧密，无松动现象。

9. 光洁度检查：检查压接部位是否有残留的氧化物或污染物。

10. 电气性能检查：进行电气性能测试，确保压接的可靠性和稳定性。

11. 记录：对每个压接进行记录，包括端子和导线规格、压接压力、压接结果等信息。

以上是冷压端子的压接工艺要求的基本内容，具体要求可以根据具体情况进行调整。

o型冷压端子压接标准
O型冷压端子的压接标准主要包括以下几个方面：
1. 压接管和导线的规格：压接管的内径应与被压接导线的外径相匹配，以保证足够的握力和良好的电气连接。

根据导线的规格选择合适的压接管，一般有²、²、²、²、²、²等规格。

2. 压接深度：压接深度是指压接管压缩后在其长度方向上的最小尺寸，合适的压接深度应保证压接管内壁与导线外表面充分接触。

对于不同的导线规格和压接管长度，应选择不同的压接深度。

3. 压接后的电阻值：压接后的电阻值应符合相关标准，以保证良好的电气性能。

一般要求压接后的电阻值不应大于同长度导线的电阻值的倍。

4. 机械性能：压接后的端子应具有一定的机械强度，能够承受一定的拉力和压力，以保持连接的稳定性和可靠性。

5. 耐腐蚀性：压接端子应具有一定的耐腐蚀性，以适应不同的环境条件和使用要求。

需要注意的是，不同厂家和不同规格的O型冷压端子可能有不同的压接标准，具体应以产品说明书为准。

同时，在压接过程中应使用合适的工具和设备，并严格按照操作规程进行操作，以保证压接质量和安全。

冷压端子压接说明 Corporation standardization office #QS8QHH-HHGX8Q8-GNHHJ8剥线要求见右图所示，压线时裸端头压痕在端头管部的焊接缝上，保证压接牢固使用时，需增加号码管，保证号码管遮住裸露的导线剥线要求见右图所示绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合剥线要求见右图所示绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合剥线要求见右图所示管形预绝缘端头压痕应在端头的管部均匀压接剥线要求见右图所示剥线要求见右图所示管形预绝缘端头压痕应在端头的管部均匀压接匀压接剥线要求见右图所示，压线时裸端头压痕在端头管部焊接缝上，保证压接牢固使用时，需增加号码管，保证号码管遮住裸露的导线绝缘端头压痕应在筒中央的两边均匀压接，?端使端头与导线压接，另一端使绝缘管与导线绝缘层相吻合绝缘压接区压缩绝缘层，但不会刺穿。

线芯伸出于导体压接区前部1-2mm绝缘和导体压接区之间的部分可以看见绝缘层和导体。

压接要求说明剥线过程中禁止将铜芯切断每根导线要拉勒挺直，行线做到平直整齐，式样美观剥线过程中不允许有中间接头、强力拉伸导线及绝缘层破损的情况剥线长度符合要求，禁止剥线长度过长或过短，影响产品导电性能导线芯插?端头后，不能有未插?的线芯露出端?管外部不能出现绞线的现象，不能剪断线芯冷压接端头的规格必须与所接?的导线直径相吻合，禁止使用大一号或以上规格的端子压接导线剥去导线绝缘层后，应尽快与冷压接端头压接，避免线芯产?氧化膜或粘有油污通常不允许2根导线接入1个冷压接端头，因接线端?限制必须采用时，宜先采2根导线压接的专?端头或选???级或??级的冷压接端头。

绝缘端头与?根导线压时，避免出现裸线芯露出绝缘管外的情况裸端头的管部应套?标记套管内，避免带电裸露部份外露标记套管的?字符号应朝外或便于观察的?向压接过程中，注意避免压接过于靠前导致的端子压接区损坏若止口被完全损毁，实际端子会被推向一直穿过外壳避免剥线长度过短，或线缆未完全插入导体压接区，端接不能达到规定的拉拔力避免剥线长度过长导致的线缆插入压接区过深。
