心电图诊断学

诊断学心电图1.心电向量：心脏在电激动过程中产生的既具有强度，又具有方向性的电位幅度称为心电向量。

通常用箭头表示其方向，而其长度表示其电位强度。

2.平均心电轴：是心室除极过程中全部瞬间向量的综合，借以说明心室在除极过程这一总时间的平均电势方向和强度，是空间性的，但心电图学中通常指它投影在前额面上的心电轴。

3.病理性Q波：在心梗坏死型改变时出现面向坏死区的导联出现的异常Q波（时间≥0.04s，振幅≥1/4R）。

4.代偿间歇：指期前出现的异位搏动代替了一个正常窦性搏动，其后出现一个较正常心动周期长的间歇。

代偿间歇=联律间期+代偿间期；当代偿间歇时间长短等于两个基本心动周期时称为完全性代偿间歇，当代偿间歇时间长短小于两个基本心动周期时称不完全性代偿间歇。

5.肺性P波：P波尖而高耸，其振幅≥0.25mV，以Ⅱ、Ⅲ、aVF导联表现最为突出。

常见于右房肥大。

6.二尖瓣P波：P波增宽，其时限≥0.12s，P波呈双峰型，两峰间距≥0.04s，以Ⅰ、Ⅱ、aVL导联明显。

常见于左房肥大。

7.干扰：正常的心肌细胞在一次兴奋后具有较长的不应期，因而对于两个相近的激动，前一激动产生的不应期必然影响后面激动的形成和传导，这种现象称为干扰。

8.偶联间期：又称联律间期、配对间期；指异位搏动的起点与其前一个基本心律的起点之间的时距。

9.逸搏：当高位节律点发生病变或受到抑制而出现停搏或节律明显减慢时或因传导障碍而不能下传时，或其他原因造成长的间歇时，作为一种保护性措施，低位起搏点就会发出一个或一连串的冲动，激动心房或心室，仅发生1—2个称为逸搏。

连续3个以上称为逸搏心律。

10.折返激动：由于环状通路处单向阻滞且传导减慢时造成的激动信号再次回到激动产生处的现象。

11.易损期：在T波峰值到达前30ms时的激动易引发心室颤动，故其称为易损期。

12.原发性ST—T改变：见于冠心病、心肌病、心肌炎、瓣膜病、心包炎、脑血管意外。

13.继发性ST—T改变：见于心室肥大、束支传导阻滞、预激综合症。

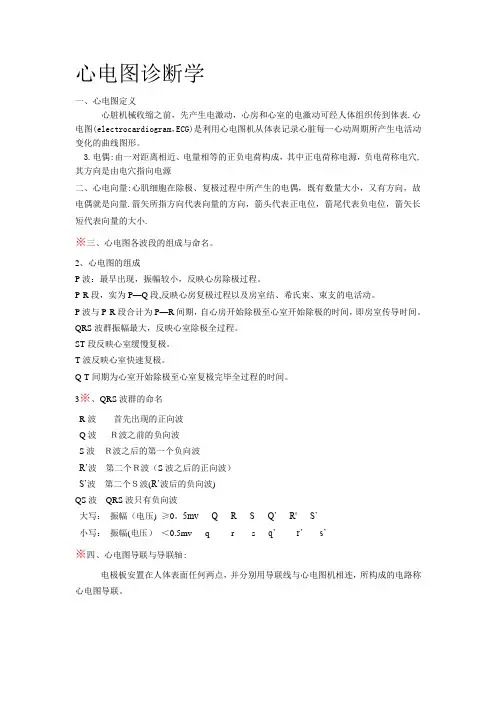

心电图诊断学一、心电图定义心脏机械收缩之前，先产生电激动，心房和心室的电激动可经人体组织传到体表.心电图(electrocardiogram，ECG)是利用心电图机从体表记录心脏每一心动周期所产生电活动变化的曲线图形。

3.电偶:由一对距离相近、电量相等的正负电荷构成，其中正电荷称电源，负电荷称电穴,其方向是由电穴指向电源二、心电向量:心肌细胞在除极、复极过程中所产生的电偶，既有数量大小，又有方向，故电偶就是向量.箭矢所指方向代表向量的方向，箭头代表正电位，箭尾代表负电位，箭矢长短代表向量的大小.※三、心电图各波段的组成与命名。

2、心电图的组成P波：最早出现，振幅较小，反映心房除极过程。

P-R段，实为P—Q段,反映心房复极过程以及房室结、希氏束、束支的电活动。

P波与P-R段合计为P—R间期，自心房开始除极至心室开始除极的时间，即房室传导时间。

QRS波群振幅最大，反映心室除极全过程。

ST段反映心室缓慢复极。

T波反映心室快速复极。

Q-T间期为心室开始除极至心室复极完毕全过程的时间。

3※、QRS波群的命名R波首先出现的正向波Q波Ｒ波之前的负向波S波Ｒ波之后的第一个负向波R’波第二个Ｒ波（S波之后的正向波）S’波第二个Ｓ波(R’波后的负向波)QS波QRS波只有负向波大写：振幅（电压) ≥0。

5mv Q R S Q’ R' S’小写：振幅(电压）＜0.5mv q r s q’ r’ s’※四、心电图导联与导联轴:电极板安置在人体表面任何两点，并分别用导联线与心电图机相连，所构成的电路称心电图导联。

导联体系：肢体导联与胸导联。

（1）肢体导联：包括双极肢体导联Ⅰ、Ⅱ、Ⅲ及加压肢体导联aVR、aVL、aVF。

其电极主要按放于三个部位：右臂（R）、左臂（L)、左腿（F），（2）胸前导联：属单电极导联.V1 胸骨右缘第4肋间V2 胸骨左缘第4肋间V3 V2与V4连接线的中点V4 左锁骨中线与第5肋间相交处V5 左腋前线V4水平处V6 左腋中线V4水平处V7 左腋后线V4水平处V8 左肩胛骨线V4水平处V9 左脊旁线V4水平处V3R-V5R 右胸部与V3—V5对称处第二讲：心电图的测量和正常值二、平均心电轴概念心电轴指的是平均QRS电轴，它是心室除极过程中全部瞬间向量的综合（平均QRS 向量).目测法：通常根据肢体Ⅰ、Ⅲ导联QRS波群的主波方向来估测心电轴的大致方位：口诀：Ⅰ与Ⅲ导联 QRS 主波均向上，电轴不偏；尖对尖,电轴向右偏,口对口，电轴向左走。

诊断学心电图心电图名词解释1.心电向量：心脏在电激动过程中产生的既具有强度，又具有方向性的电位幅度称为心电向量。

通常用箭头表示其方向，而其长度表示其电位强度。

2.代偿间歇：指期前出现的异位搏动代替了一个正常窦性搏动，其后出现一个较正常心动周期长的间歇。

代偿间歇=联律间期+代偿间期；当代偿间歇时间长短等于两个基本心动周期时称为完全性代偿间歇，当代偿间歇时间长短小于两个基本心动周期时称不完全性代偿间歇。

3.肺性P波： P波尖而高耸，其振幅≥0.25mV，以Ⅱ、Ⅲ、aVF导联表现最为突出。

常见于右房肥大。

4.二尖瓣P波：P波增宽，其时限≥0.12s，P波呈双峰型，两峰间距≥0.04s，以Ⅰ、Ⅱ、aVL导联明显。

常见于左房肥大。

5.干扰：正常的心肌细胞在一次兴奋后具有较长的不应期，因而对于两个相近的激动，前一激动产生的不应期必然影响后面激动的形成和传导，这种现象称为干扰。

6.偶联间期：又称联律间期、配对间期；指异位搏动的起点与其前一个基本心律的起点之间的时距。

7.折返激动：由于环状通路处单向阻滞且传导减慢时造成的激动信号再次回到激动产生处的现象。

8.易损期：在T波峰值到达前30ms时的激动易引发心室颤动，故其称为易损期。

9.室内传导阻滞：发生在希低束以下的各种阻滞，均称室内传导阻滞，它包括右束传导阻滞，左束支传导阻滞（包括左前分支传导阻滞，左后分支传导阻滞）等。

10.双分支传导阻滞：包括右束支传导阻滞合并左前分支或左后分支传导阻滞。

左束支传导阻滞，在多数情况下系指右束支传导阻滞合并左侧两个分支之一的传导阻滞。

11.三分支传导阻滞：包括右束支传导阻滞，左侧两上分支中一支完全阻滞，一支传导时间延长或由此发展为完全性房室传导阻滞12.单分支传导阻滞：指右束支传导阻滞或左前分支传导阻滞，或左后分支传导阻滞。

在多数情况下，此名词是指左前分支或左后分支传导阻滞。

13.隐匿性传导：是指电激动进入心脏传导系统后，在传导途径中由于某种原因不能继续传递，但它途经的传导系统却因而产生不应期影响看下一次激动的传导时间，使之延长或使其Ｐ－ＱＲＳ形态改变，这种不完全传导本身在心电图上没有直接表现但却陷匿地影响下一个激动，故名隐匿性传导，它可以发生在传导系统的不同水平和部位，隐匿性传导见于各种单纯或复杂的心律失常之中，并且以各种形式表现于心电图中其基本形式可分为六种：①传导延缓；②传导阻滞；③房室交界区激动推迟；④房室异位节律加速；⑤促成传导加速；⑥促成折返激动。
