电气图基本表示方法

1.导线序号图形符号讲明IEC03-01-01 03-01-02 03-01-03导线、导线组、电线、电缆、电路、传输通路〔如微波技术〕、线路、母线〔总线〕一般符号。

注：当用单线表示一组导线时，假设需示出导线数可加小短歪线或画一条短歪线加数字表示。

例如：三根导线例如：三根导线更多情况可按以下方法表示：在横线上面标出：电流种类、配电系数、频率和电压等；在横线下面标出：电路的导线数乘以每根导线的截面积，假设导线的截面不同时，应用加号将其分开。

导线材料可用其化学元素符号表示。

=03-01-04 03-01-05例如：直流电路，110V，两根铝导线，导线截面积为120mm2例如：三相交流电路，50HZ，380V，三根导线截面积均为120mm2，中性线截面积为50mm2=03-01-06柔软导线= 03-01-07屏蔽导线。

注：同03-01-09= 03-01-08绞合导线〔示出二股〕。

注：同03-01-09=03-01-0903-01-10电缆中的导线〔示出三股〕注：假设几根导线组成一根电缆，〔或绞合在一起或在一个屏蔽内〕但在图上代表他们的线条彼此又不接近，可用下面的方法表示。

=03-01-11例如：五根导线中箭头所指的两根导线在一根电缆中。

=03-01-12 03-01-13同轴对，同轴电缆注：假设只局部是同轴结构，切线仅画在同轴的这一边。

例如：同轴对连接到端子=03-01-14屏蔽同轴电缆，屏蔽同轴对= 03-01-15未连接的导线或电缆= 03-01-16未连接的特殊尽缘的导线或电缆=2端子与导线的连接序号图形符号讲明IEC 03-02-01导线的连接= 03-02-02端子。

注：必要时圆圈可画成圆黑点= 03-02-03端子板〔示出带线端标记的端子板〕= 03-02-0403-02-05导线的连接=03-02-06 03-02-07 03-02-08 03-02-09导线的多线连接例如：导线的交叉连接〔点〕单线表示法例如：导线的交叉连接〔点〕多线表示法=03-02-10可拆卸的端子= 03-02-11导线或电缆的分支和合并=03-02-12 03-02-13 03-02-14导线的不连接〔跨越〕例如：单线表示法例如：多线表示法=03-02-15导线直截了当连接导线接头=03-02-16 03-02-17一组相似连接件的公共连接注：相似连接件的总数注在公共连接符号四周例如：复接的单行行程选择器〔表示10个触点〕=03-02-18 03-02-19导线的交换〔换位〕相序的变更或极性的反向〔示出用单线表示N根导线〕例如：示出相序的变更=03-02-20 03-02-21多相系统的中性点〔示出用单线表示〕例如：每相两端引出，示出外部中性点的三相同步发电机。

电气图常见标识及符号SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

符号表示1AL-1在电气图中就指照明配电箱,编号1;其中,A--表示“组件及部件”；AL--双字母表示,后面的L表示用途功能,Lighting Distribution Board；2AP--表示电力配电箱,Power Distribution Board；3ALE--应急照明配电箱,Emergency Lighting Distribution Board;4后缀编号,同类设备数量少时直接加数字,数量多时,一般按楼层划分,如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......例如：AL-1-4表示一层的第四个照明配电箱;如果箱内有电表,会画出电表的符号并标上KWH--,KWH是千瓦时,在图中表示电表,后面的字母表示电表型号如D是单相,S是三相,括号内的数字表示电表的最小电流值,后面大的数字表示最大电流值;5AK--电气配电柜6WL--回路编号WP1--配电箱内第一个插回路电器及安装方式1PC-PVC指塑料硬管2SC--焊接钢管3RC--热镀锌钢管4ZR--阻燃5KBG--一种薄壁钢管6CT--桥架7DW--智能空气断路器8ACC--吊顶内敷设9WC--暗敷设在墙内10FC--暗敷设在地面内11CC--暗敷在屋面或顶板内线缆及安装标注1电气图中 YJV-3×是指：YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×表示3根平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设;2电气施工图纸:WL:1KV516RC40-FC 各表示：WL--表示回路编号YJV--聚乙烯绝缘聚氯乙烯护套电缆1KV耐压等级为1KV5芯16mm2铜芯电缆RC40--表示电缆保护管为直径为40热镀锌钢管；FC--敷设方式为地埋暗敷设;3电气施工图里 W—YJV—34mm05PC40 各表示：W7--一般W为沿墙面敷设YJV--交联聚乙烯绝缘的导线或电缆34mm --3芯4MM的线PC40 --采用40的塑料硬管电缆的承受功率4建筑电气安装图纸上的WP1-YJV-1KV-4×35＋1×25桥架的WP1-YJV各表示：WP1--这个配电箱内第一个插回路YJV--交联聚乙烯绝缘聚氯乙烯护套铜芯1KV--准确的因该是1kv 为相电压,1为线电压435+125 4根35平方毫米瓦形+1根25平方毫米圆形5建筑电气图解释一下C65N-16A 2P VE-30mA YJV 3X4mm SC25 HDPE50 每个字母符号数字分别指：C65N-16A 2P 是指使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极;VE-30mA指漏电保护电流为30mAYJV 3X4mm SC25 HDPE50其中,YJV--交联聚乙烯电缆,34--三根四平方的；SC25--电缆穿25的焊接钢管敷设；HDPE50--50的波纹管敷设;C65N-C16/3P C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极;V VWC/FC -- 5平方的V V规格电缆穿32的焊接钢管沿墙或地面暗敷设;6电气图纸上的C65N—C40A/2Np1 ZR—YJV—3X16—CT/KBG32—SCE JXH2各表示：C65N施耐德旗下梅兰日兰牌断路器C曲线,40A电流的;ZR—YJV—3X16—CT/KBG32—SCE其中,ZR--阻燃,代表阻燃电缆还应该标注阻燃级别A、B、C;未标注可视为B级YJV--交联聚氯乙烯绝缘铜芯电缆3X16--三芯电缆,每芯电缆截面16平方毫米CT--沿桥架敷设还应标注桥架尺寸,可查阅平面图中桥架规格尺寸KBG32--沿KBG管敷设,管规格32KBG--一种薄壁钢管SCE--吊顶内敷设7建筑电气图中的1-T1/2-T1:2NH-YJV-56/CT 各表示：1-T1/2-T1 --回路编号2NH-YJV-56/CT --2根耐火交联聚乙烯绝缘聚氯乙烯护套电力电缆,5芯、截面6平方毫米,在电缆桥架内敷设;8实例简析：如图所示,图上的只有红色、绿色和白色部分与电气有关,其他的都是土建的墙、窗、门之类的东西;红色是导线,导线上的三个白色斜杠表示这段导线有三根线;N1、N2等是此段回路名称;绿色空心圈是吸顶灯,圆圈里有S的在其他地方是声控灯,但这里是防水灯;小实心圈带个尾巴的是开关,尾巴上一个杠的是单联开关,两个杠的是双联开关;小半圆加个小十字一样的就是插座,不管是不是实心;实心的是五孔插座相当于一个三孔插座和一个两孔插座合一起;五孔插座加个小对号尾巴的是有开关的插座;插座里边有字母的表示它的用途,比如有X的是洗衣机插座,有R的是热水器插座,有P的是排油烟机插座,有T的是镜前灯插座;实心的长方形是分户箱;分户箱上边一个斜杠出来上边有AL1—几的那个是分户箱名称;91P断路器一般用在照明控制1根火线使用,2P断路器是控制1火1零的,3P断路器一般用于3相电器,4P断路器用于3相4线;1P、2P、3P、4P指断路器的极数,电相序的排序是A、B、C、N;ABC指三相电的火线,N指三相四线的零线;1P断路器可接任意一相火线,2P断路器可接任意一相火线和一零线,3P断路器接三相火线,但前后相序要正确,即ACB;如果你负载的设备额定电压是220V时,就可以用1P或2P的断路器；如果是380V,就需要3P或4P了,对负载设备不需要零的就只选3P就可以了,如电动机、风机、水泵等只用3P断路器；如是380V的开水器、热水器之类的设备,就需要4P了,而且还要带漏电保护功能的断路器,这是为防止漏电事故,保障人身安全是必须的要用的;接线时需要注意的是：如果在同一个楼层里面,需要引出的1P及2P断路器较多的话,注意保持A、B、C相电的平衡,从总开关所引出的断路器ABC相要均衡引出,否则就会使总断路器使用寿命下降;10建筑电气施工图中 WLM104-YJV4240+1120-SC150-FC 各表示：WLM104--变电所出线回路的编号YJV4240+1120-SC150-FC 中,YJV--电缆型号,交联聚乙烯绝缘聚氯乙烯护套电力电缆；4240+1120--线型,穿150焊接钢管,埋地敷设;11在配电系统图中,WH是电度表的符号；KX通常是电压表的转换开关,通常有四个档位：AB相间电压、 BC相电压、 CA相电压和空档位。

电气接线图绘制方法一、在原理图上标出接线标号标注原则为每经过一个电气元件（不含接线端子）变换一次线号，线号按顺序排列。

1．主回路线号的编写三相电源自上而下编号为L1、L2、和L3，经电源开关后出线上依次编号为U1、V1和W1，每经过一个电气元件的接线桩编号要递增，如U1、V1和W1递增后为U2、V2和W2……如果分成多路，例如，多台电动机的编号，为了不引起混淆，可在字母的前面冠以数字来区分，如1U、1V和1W，2U、2V和2W。

2．控制回路线号的编写控制回路线号标注方法通常是从上至下、由左至右依次编写。

每一个电气接点有一个唯一的接线编号，编号可依次递增。

如编号的起始数字，控制回路从阿拉伯数字1开始，其他辅助电路可依次以101、201……为起始数字，如照明电路编号从101开始，信号电路从201开始，监控电路从301开始，检测电路从401开始。

3．电气线路接线编号示例延时通断不断循环且达到设定循环次数断电的电气控制电路的接线编号示例见图1。

图1电气控制电路接线编号示例二、绘制元件框、元器件符号并分配元件编号依照安装位置，在接线图上画出元器件电气符号图形及外框。

打开CAD绘图软件，调出电气元件布置图中与绘制接线图有关的图层，在此基础上绘制接线图可以大幅度提高效率，节省很多时间。

1．给每个元器件标上文字符号文字符号通常由基本文字符号、辅助文字符号和数字组成，用于提供电气设备、装置和元器件的种类字母代码和功能字母代码。

1）基本文字符号基本文字符号可分为单字母符号和双字母符号两种。

（1）单字母符号。

单字母符号是将各种电气设备、装置和元器件按英文字母划分为23大类，每一大类用一个专用字母符号表示，如“R”表示电阻类，“Q”表示电力电路的开关器件等，如表5.1.1所示，其中，“I”、“O”易同阿拉伯数字“1”和“0”混淆，不允许使用，字母“J”也未采用。

（2）双字母符号。

双字母符号是由表2中的一个表示种类的单字母符号与另一个字母组成，其组合形式为：单字母符号在前、另一个字母在后。

电气图纸制图标准及看图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类:1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性.3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图:主要用二进制逻辑(与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图:表示理论的或理想的元件（如R、L、C)及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图:表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表.（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表)⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表.⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。

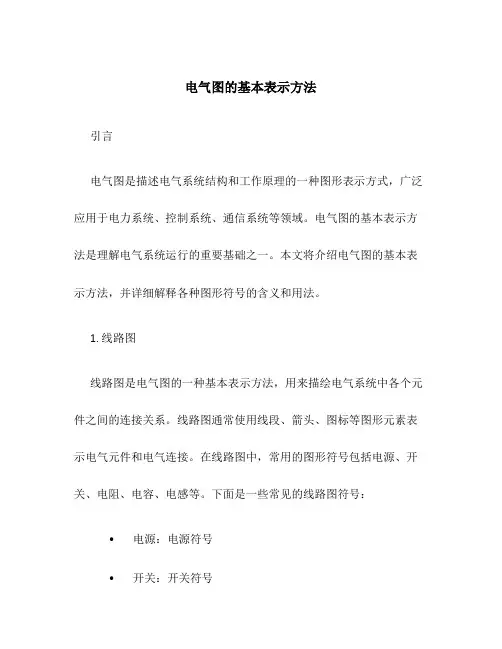

电气图的基本表示方法引言电气图是描述电气系统结构和工作原理的一种图形表示方式，广泛应用于电力系统、控制系统、通信系统等领域。

电气图的基本表示方法是理解电气系统运行的重要基础之一。

本文将介绍电气图的基本表示方法，并详细解释各种图形符号的含义和用法。

1. 线路图线路图是电气图的一种基本表示方法，用来描绘电气系统中各个元件之间的连接关系。

线路图通常使用线段、箭头、图标等图形元素表示电气元件和电气连接。

在线路图中，常用的图形符号包括电源、开关、电阻、电容、电感等。

下面是一些常见的线路图符号：•电源：电源符号•开关：开关符号•电阻：电阻符号•电容：电容符号•电感：电感符号2. 程序图程序图是用来描述控制系统中程序执行流程的一种电气图表示方法。

程序图通常使用框图、箭头、符号等图形元素表示程序的各个部分和流程。

程序图中，常用的图形符号包括开始符号、结束符号、判断符号、输入/输出符号等。

下面是一些常见的程序图符号：•开始符号：开始符号•结束符号：结束符号•判断符号：判断符号•输入/输出符号：输入/输出符号•过程符号：过程符号3. 电路图电路图是用来描述电子电路中元件之间的连接关系和信号传输路径的一种电气图表示方法。

电路图通常使用线段、箭头、图标等图形元素表示电子元件和信号连接。

电路图中，常用的图形符号包括电源、开关、电阻、电容、晶体管等。

下面是一些常见的电路图符号：•电源：电源符号•开关：开关符号•电阻：电阻符号•电容：电容符号•晶体管：晶体管符号4. 接线图接线图是用来描述电气设备的物理连接方式的一种电气图表示方法。

接线图通常使用线段、图标、连接符号等图形元素表示设备之间的连接关系。

在接线图中，常用的图形符号包括线段、连接点、设备符号等。

下面是一些常见的接线图符号：•线段：线段符号•连接点：连接点符号•设备符号：设备符号结论电气图的基本表示方法是电气工程师理解和设计电气系统的重要工具。

本文介绍了电气图的四种基本表示方法：线路图、程序图、电路图和接线图，并详细解释了各种图形符号的含义和用法。
