电气图的基本表示方法

1.导线序号图形符号讲明IEC03-01-01 03-01-02 03-01-03导线、导线组、电线、电缆、电路、传输通路〔如微波技术〕、线路、母线〔总线〕一般符号。

注：当用单线表示一组导线时，假设需示出导线数可加小短歪线或画一条短歪线加数字表示。

例如：三根导线例如：三根导线更多情况可按以下方法表示：在横线上面标出：电流种类、配电系数、频率和电压等；在横线下面标出：电路的导线数乘以每根导线的截面积，假设导线的截面不同时，应用加号将其分开。

导线材料可用其化学元素符号表示。

=03-01-04 03-01-05例如：直流电路，110V，两根铝导线，导线截面积为120mm2例如：三相交流电路，50HZ，380V，三根导线截面积均为120mm2，中性线截面积为50mm2=03-01-06柔软导线= 03-01-07屏蔽导线。

注：同03-01-09= 03-01-08绞合导线〔示出二股〕。

注：同03-01-09=03-01-0903-01-10电缆中的导线〔示出三股〕注：假设几根导线组成一根电缆，〔或绞合在一起或在一个屏蔽内〕但在图上代表他们的线条彼此又不接近，可用下面的方法表示。

=03-01-11例如：五根导线中箭头所指的两根导线在一根电缆中。

=03-01-12 03-01-13同轴对，同轴电缆注：假设只局部是同轴结构，切线仅画在同轴的这一边。

例如：同轴对连接到端子=03-01-14屏蔽同轴电缆，屏蔽同轴对= 03-01-15未连接的导线或电缆= 03-01-16未连接的特殊尽缘的导线或电缆=2端子与导线的连接序号图形符号讲明IEC 03-02-01导线的连接= 03-02-02端子。

注：必要时圆圈可画成圆黑点= 03-02-03端子板〔示出带线端标记的端子板〕= 03-02-0403-02-05导线的连接=03-02-06 03-02-07 03-02-08 03-02-09导线的多线连接例如：导线的交叉连接〔点〕单线表示法例如：导线的交叉连接〔点〕多线表示法=03-02-10可拆卸的端子= 03-02-11导线或电缆的分支和合并=03-02-12 03-02-13 03-02-14导线的不连接〔跨越〕例如：单线表示法例如：多线表示法=03-02-15导线直截了当连接导线接头=03-02-16 03-02-17一组相似连接件的公共连接注：相似连接件的总数注在公共连接符号四周例如：复接的单行行程选择器〔表示10个触点〕=03-02-18 03-02-19导线的交换〔换位〕相序的变更或极性的反向〔示出用单线表示N根导线〕例如：示出相序的变更=03-02-20 03-02-21多相系统的中性点〔示出用单线表示〕例如：每相两端引出，示出外部中性点的三相同步发电机。

电气图中符号含义及开关安装位置一、电气图中AP、AL、ALE、AT、AW含义1、AP---动力配电箱,2、AL---照明配电箱,3、ALE---应急照明配电箱,4、AT----双电源切换箱,5、AW---电表箱;很多设计院是按这个来给配电箱分类的,在前面加数字表示楼层,后面加数字表示序号二、建筑水电安装中BV-3X10-PVC25-WC-CC/MR含义1、BV塑料铜芯线-3X103根10平方毫米的电线2、PVC25用PVC管,管径是25即1寸3、WC敷设方式--沿墙敷设4、CC敷设方式--沿地敷设5、MR在金属线槽内敷设三、ZR-BV-34~CT含义ZR表示阻燃；BV表示塑料铜芯线；34表示3根4平方的线；CT表示敷设方式为电缆桥架敷设;四、PC20-WC,CC含义1、PC20表示材质为管径为20的塑料管；2、WC表示敷设方式为暗敷设在墙内；3、CC表示敷设方式为暗敷设在顶板内;五、NH-BV-7x6SC32CEWE含义耐火铜芯电线7根6MM2的穿在DN32的钢管内沿顶板和沿墙暗敷设;六、NHBVR-21.5-SC15-CEWE含义耐火铜芯软线2根1.5MM2的穿在DN15的钢管内沿顶板和墙内暗设;1、Sc:直径为的焊接钢管敷设2、CE-沿顶板面明敷设3、CC-沿顶板面暗敷设4、WE-沿墙面明敷设5、WC-沿墙面暗敷设6、WE/FC：沿墙面敷设/暗敷在地面内七、BV—3×2.5—JDG20,SR—WC,CE含义1、BV3×2.5硬铜芯聚氯乙烯绝缘电线3跟2、JDG20紧定式镀锌薄壁电线管DN203、SR沿钢锁敷设4、WC墙内暗敷设5、CE沿天棚或顶板面敷设电缆常见型号：1、BV一般用途单芯硬导体无护套电2、RV一般用途单芯软导体无护套电缆3、BVR铜芯聚氯乙烯绝缘软电缆4、VV表示：聚氯乙烯绝缘第一个V,聚氯乙烯护套第二个V5、YJV22表示：交连聚氯乙烯绝缘YJ,聚氯乙烯护套V,钢带凯226、型号加“ZR”或“FR”的为阻燃电缆电线;加“L”为铝线电线的型号较简单：7、B V V--聚氯乙烯绝缘和护套铜心线,8、BV聚氯乙烯绝缘铜心线,9、BVR--聚氯乙烯绝缘铜心软线,10、BX--橡皮绝缘铜心线,11、RHF--氯丁橡套铜心软线;列1、YFD-VV-0.6/1kV41X35+PE1X16YFD系列预制分支电缆VV、YJV单芯型分支联接体电压0.6/1KV分支电缆截面6mm212、W L表回路的意思列2、SYWV-75-5P-PVC16-WC1、SYV：实心聚乙烯绝缘,PVC护套,国标代号是射频电缆--又叫“视频电缆”；2、SYWV：聚乙烯物理发泡绝缘,PVC护套,国标代号是射频电缆；特性阻抗：75欧姆3、5P表示屏蔽五类,不带P表示非屏蔽。

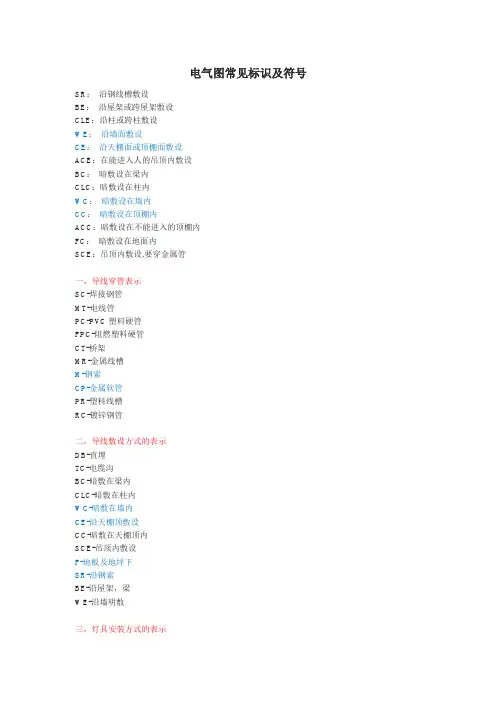

电气图常见标识及符号SR：沿钢线槽敷设BE：沿屋架或跨屋架敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入人的吊顶内敷设BC：暗敷设在梁内CLC：暗敷设在柱内WC：暗敷设在墙内CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内SCE：吊顶内敷设,要穿金属管一，导线穿管表示SC-焊接钢管MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上沿钢线槽：SR沿屋架或跨屋架：BE沿柱或跨柱：CLE穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FCHSM8-63C/3PDTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关）DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装阻燃屏蔽控制电缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0.75,4*4,------37*1.5mm铠装通信电缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电缆;HYAT22,HYAT23,NYAT53 5对,10对------800对0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆；DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22 DJYPVP22,DJYPVRP22,ZR-DJYPVP22,ZR-DJYPVPR221*2*0.75 2*2*1.0 3*2*1.5 ------30*2*1.5mm铠装铁路信号电缆；PZY23,PTY23,PZY22,PTY22,PZYH23,PTYH23PZYA23,PZYA22,PZYAH22,PTYAH22,PTYAH32,PZY324芯-6芯-8芯-9芯------6型号含义：R－连接用软电缆（电线），软结构。

电气图纸制图标准及看图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

广义地说表明两个或两个以上变量之间关系的曲线,用以说明系统、成套装置或设备中各组成部分的相互关系或连接关系，或者用以提供工作参数的表格、文字等，也属于电气图之列。

二、电气图分类:1、系统图或框图：用符号或带注释的框，概略表示系统或分系统的基本组成、相互关系及其主要特征的一种简图。

2、电路图：用图形符号并按工作顺序排列,详细表示电路、设备或成套装置的全部组成和连接关系，而不考虑其实际位置的一种简图。

目的是便于详细理解作用原理、分析和计算电路特性.3、功能图：表示理论的或理想的电路而不涉及实现方法的一种图，其用途是提供绘制电路图或其他有关图的依据。

4、逻辑图:主要用二进制逻辑(与、或、异或等）单元图形符号绘制的一种简图，其中只表示功能而不涉及实现方法的逻辑图叫纯逻辑图。

5、功能表图：表示控制系统的作用和状态的一种图。

6、等效电路图:表示理论的或理想的元件（如R、L、C)及其连接关系的一种功能图。

7、程序图：详细表示程序单元和程序片及其互连关系的一种简图。

8、设备元件表：把成套装置、设备和装置中各组成部分和相应数据列成的表格其用途表示各组成部分的名称、型号、规格和数量等。

9、端子功能图:表示功能单元全部外接端子，并用功能图、表图或文字表示其内部功能的一种简图。

10、接线图或接线表：表示成套装置、设备或装置的连接关系，用以进行接线和检查的一种简图或表格。

⑴单元接线图或单元接线表：表示成套装置或设备中一个结构单元内的连接关系的一种接线图或接线表.（结构单元指在各种情况下可独立运行的组件或某种组合体）⑵互连接线图或互连接线表：表示成套装置或设备的不同单元之间连接关系的一种接图或接线表。

（线缆接线图或接线表)⑶端子接线图或端子接线表：表示成套装置或设备的端子，以及接在端子上的外部接线（必要时包括内部接线）的一种接线图或接线表.⑷电费配置图或电费配置表：提供电缆两端位置，必要时还包括电费功能、特性和路径等信息的一种接线图或接线表。

电气识图方法一、电气图定义：用电气图形符号、带注释的围框或简化外形表示电气系统或设备中组成部分之间相互关系及其连接关系的一种图。

二、电气图分类：1、电器控制线路图2、电子线路图3、建筑电气平面图4、建筑弱电电气工程图5、印制板电路图三、识图的基本方法和步骤(一)基本方法1、结合电工基础知识识图：要想准确、迅速地看懂电气图,必须具备一定的电工基础知识。

2、结合电器元件的结构和工作原理识图：应了解这些元器件的性能、结构、工作原理、相互控制关系以及在整个电路中的地位和作用。

（1）、配电电路中的负荷开关、自动空气开关、熔断器、互感器，仪表。

（2）、电力拖动电路中常用的各种继电器、接触器和各种控制开关等（3）、电子电路中，常用的各种二极管、晶体管、晶闸管、电容器、电感器以及各种集成电路等3、结合典型电路识图: 典型电路就是常见的基本电路4、结合有关图纸说明识图：有助于了解电路的大体情况，便于抓住看图的重点5、结合电气图的制图要求识图：规则和要求是为了加强图纸的规范性、通用性和示意性而提出的。

（二）基本步骤1．看图纸说明：图纸说明包括图纸目录、技术说明、元器件明细表和施工说明等2．看主标题栏：了解电气图的名称及标题栏中有关内容3．看电路图：先要分清主电路和控制电路、交流电路和直流电路, 其次按照先看主电路，再看控制电路的顺序读图。

名称符号应用范围直流电适用于直流电的设备的铭牌上，以及用来表示直流电的端子交流电适用于交流电的设备的铭牌上，以及用来表示交流电的端子正极表示使用或产生直流电设备的正端负极表示使用或产生直流电设备的负端电池检测表示电池测试按钮和表明电池情况的灯或仪表电池定位表示电池盒本身及电池的极性和位置整流器表示整流设备及其有关接线端和控制装置表示电气设备可通过变压器与电力线连接的开关、控制器、连接变压器器或端子，也可用于变压器包封或外壳上熔断器表示熔断器盒及其位置测试电压表示该设备能承受500V的测试电压危险电压表示危险电压引起的危险接地表示接地端子表示在发生故障时防止电击的与外保护导线相连接的端子，或与保护接地保护接地相连接的端子接机壳、接机架表示连接机壳、机架的端子输入表示输入端输出表示输出端过载保护装置表示一个设备装有过载保护装置调到最小表示量值调到最小值的控制调到最大表示量值调到最大值的控制灯、照明设备表示控制照明光源的开关4．看接线图：（1）接线图是以电路图为依据绘制的，因此要对照电路图来看接线图。

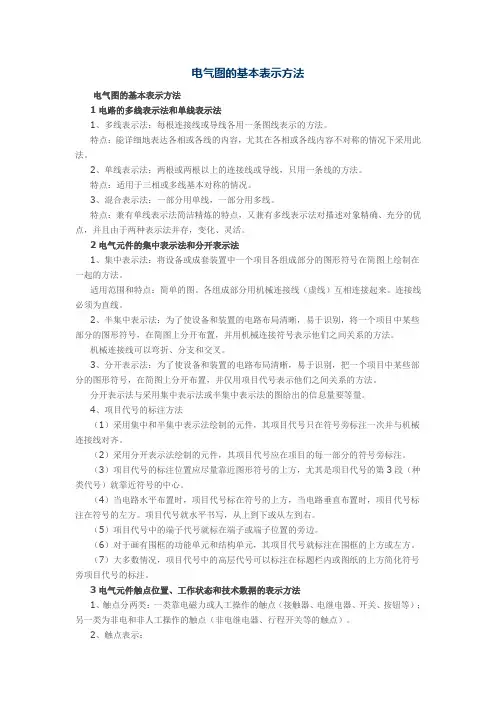

电气图的基本表示方法电气图的基本表示方法1电路的多线表示法和单线表示法1、多线表示法：每根连接线或导线各用一条图线表示的方法。

特点：能详细地表达各相或各线的内容，尤其在各相或各线内容不对称的情况下采用此法。

2、单线表示法：两根或两根以上的连接线或导线，只用一条线的方法。

特点：适用于三相或多线基本对称的情况。

3、混合表示法：一部分用单线，一部分用多线。

特点：兼有单线表示法简洁精炼的特点，又兼有多线表示法对描述对象精确、充分的优点，并且由于两种表示法并存，变化、灵活。

2电气元件的集中表示法和分开表示法1、集中表示法：将设备或成套装置中一个项目各组成部分的图形符号在简图上绘制在一起的方法。

适用范围和特点：简单的图。

各组成部分用机械连接线（虚线）互相连接起来。

连接线必须为直线。

2、半集中表示法：为了使设备和装置的电路布局清晰，易于识别，将一个项目中某些部分的图形符号，在简图上分开布置，并用机械连接符号表示他们之间关系的方法。

机械连接线可以弯折、分支和交叉。

3、分开表示法：为了使设备和装置的电路布局清晰，易于识别，把一个项目中某些部分的图形符号，在简图上分开布置，并仅用项目代号表示他们之间关系的方法。

分开表示法与采用集中表示法或半集中表示法的图给出的信息量要等量。

4、项目代号的标注方法（1）采用集中和半集中表示法绘制的元件，其项目代号只在符号旁标注一次并与机械连接线对齐。

（2）采用分开表示法绘制的元件，其项目代号应在项目的每一部分的符号旁标注。

（3）项目代号的标注位置应尽量靠近图形符号的上方，尤其是项目代号的第3段（种类代号）就靠近符号的中心。

（4）当电路水平布置时，项目代号标在符号的上方，当电路垂直布置时，项目代号标注在符号的左方。

项目代号就水平书写，从上到下或从左到右。

（5）项目代号中的端子代号就标在端子或端子位置的旁边。

（6）对于画有围框的功能单元和结构单元，其项目代号就标注在围框的上方或左方。

（7）大多数情况，项目代号中的高层代号可以标注在标题栏内或图纸的上方简化符号旁项目代号的标注。

电气图的基本表示方法引言电气图是描述电气系统结构和工作原理的一种图形表示方式，广泛应用于电力系统、控制系统、通信系统等领域。

电气图的基本表示方法是理解电气系统运行的重要基础之一。

本文将介绍电气图的基本表示方法，并详细解释各种图形符号的含义和用法。

1. 线路图线路图是电气图的一种基本表示方法，用来描绘电气系统中各个元件之间的连接关系。

线路图通常使用线段、箭头、图标等图形元素表示电气元件和电气连接。

在线路图中，常用的图形符号包括电源、开关、电阻、电容、电感等。

下面是一些常见的线路图符号：•电源：电源符号•开关：开关符号•电阻：电阻符号•电容：电容符号•电感：电感符号2. 程序图程序图是用来描述控制系统中程序执行流程的一种电气图表示方法。

程序图通常使用框图、箭头、符号等图形元素表示程序的各个部分和流程。

程序图中，常用的图形符号包括开始符号、结束符号、判断符号、输入/输出符号等。

下面是一些常见的程序图符号：•开始符号：开始符号•结束符号：结束符号•判断符号：判断符号•输入/输出符号：输入/输出符号•过程符号：过程符号3. 电路图电路图是用来描述电子电路中元件之间的连接关系和信号传输路径的一种电气图表示方法。

电路图通常使用线段、箭头、图标等图形元素表示电子元件和信号连接。

电路图中，常用的图形符号包括电源、开关、电阻、电容、晶体管等。

下面是一些常见的电路图符号：•电源：电源符号•开关：开关符号•电阻：电阻符号•电容：电容符号•晶体管：晶体管符号4. 接线图接线图是用来描述电气设备的物理连接方式的一种电气图表示方法。

接线图通常使用线段、图标、连接符号等图形元素表示设备之间的连接关系。

在接线图中，常用的图形符号包括线段、连接点、设备符号等。

下面是一些常见的接线图符号：•线段：线段符号•连接点：连接点符号•设备符号：设备符号结论电气图的基本表示方法是电气工程师理解和设计电气系统的重要工具。

本文介绍了电气图的四种基本表示方法：线路图、程序图、电路图和接线图，并详细解释了各种图形符号的含义和用法。

电气图用图形符号1. 引言在电力系统的设计和维护过程中，电气图是一种非常重要的工具。

电气图用来表示电路的连接方式、元件的功能和位置等信息，帮助工程师理解和解决电力系统中的问题。

为了有效地传达信息，电气图采用了一套严格的图形符号，这些符号表示了不同类型的元件和其功能。

本文将介绍一些常见的电气图使用的图形符号，帮助读者了解并能够正确解读电气图。

2. 电气图中常见的符号2.1 电源符号电气图中的电源符号用来表示电路中的电源，通常是指交流电源或直流电源。

下面是一些常见的电源符号：•直流电源: 用直线表示正极，带有一个短横线表示负极。

例如：+ -•交流电源: 用一个波浪线表示。

例如：~2.2 电气元件符号电气图中的电气元件符号表示各种不同类型的电气元件，如电阻、电容、电感、开关等。

下面是一些常见的电气元件符号：•电阻: 用一个波浪线表示。

例如：R•电容: 用一个并行的平行线表示。

例如：C•电感: 用一个类似于发动机的符号表示。

例如：L•开关: 用一个带有箭头的线表示。

例如：S2.3 连接符号电气图中的连接符号用来表示电路中的连接方式，如直线表示直接连接，点表示交叉连接等。

下面是一些常见的连接符号：•直线: 表示直接连接。

例如：--•点: 表示交叉连接。

例如：.3. 电气图的绘制规则在绘制电气图时，需要遵循一些规则，以确保电气图的准确性和可读性。

1.符号应该按照标准的电气图符号进行绘制，以保证符号的一致性和易读性。

2.图中的元件应该按照实际电路的连接方式进行排列，并通过连接线连接在一起。

3.连接线应该简洁明了，避免交叉或交叉过多的情况。

4.明确标注每个元件的参数和数值，以便于读者理解和分析电路。

5.图中可以使用不同的线条和符号样式来区分不同功能的元件，增加可读性。

4. 电气图的常见用途电气图在电力系统的设计和维护中有广泛的应用。

下面是一些常见的电气图的用途：1.电路设计: 通过绘制电气图，设计师可以清楚地了解电路中各个元件的连接方式和功能，从而进行电路的设计和分析。

电气简图用图形符号（GB/T 4728）（1996-2000年新版）1、符号要素：序号图形符号说明02-01-01 形式1 物体，例如——设备——器件——功能单元——元件——功能符号轮廓内应填入或加上适当的符号或代码，以表示物体的类别。

如：步进电动机一般符号设计需要时，可采用其他形状的轮廓，如：电铃02-01-02形式2 02-01-03形式302-01-04 形式1 外壳（球或箱）罩如设计需要, 可以采用其他形状的轮廓如果罩具有特殊的防护功能，可加注引起注意若肯定不会引起混乱，外壳可省略。

如外壳与其他物件有连接，则必须示出外壳。

如：PNP半导体管集电极接管壳的NPN半导体管。

必要时，外壳可断开画出02-01-05形式202-01-06边界线用用于表示物理上、机械上或功能上相互关两的对象组的边界长短线可任意组合02-01-07屏蔽护罩例如为了减弱电场或电磁场的穿透程度，屏蔽符号可以画成任何方便的形状。

如：屏蔽导体绕组间有屏蔽的双绕组单相变压器02-01-08200%防止无意直接接触通用符号星号应具备无意识直接接触防护的设备或器件的符号代替1、限定符号：序号图形符号说明02-02-03 直流02-02-04 交流02-02-05 ~ 50Hz交流50Hz02-02-06 ~ 100...600kHz交流，频率范围100kHz到600kHz02-02-07 3/N ~ 400/230V 50Hz 交流，三相带中性线400V，相线和中性线间的电压为230V，50Hz02-02-08 3/N ~ 50Hz/TN-S 交流，三相，50Hz，具有一个直接接地点且中性线与保护导线全部分开的系统02-02-09 相对低频（工频或亚音频）02-02-10 中频（音频）02-02-11 相对高频（超音频、载频或射频）02-02-12 具有交流分量的整流电流（当需要与整流并滤波的电流相区别时使用）02-02-13 +正极性02-02-14 -负极性02-02-15 N中性（中性线）02-02-16 M中间线02-03-01 调节，一般符号02-03-02 非线性调节02-03-03 可变性，内在的，一般符号02-03-04 可变的，内在的，非线性02-03-05预调允许调节的条件可标注在符号旁。
