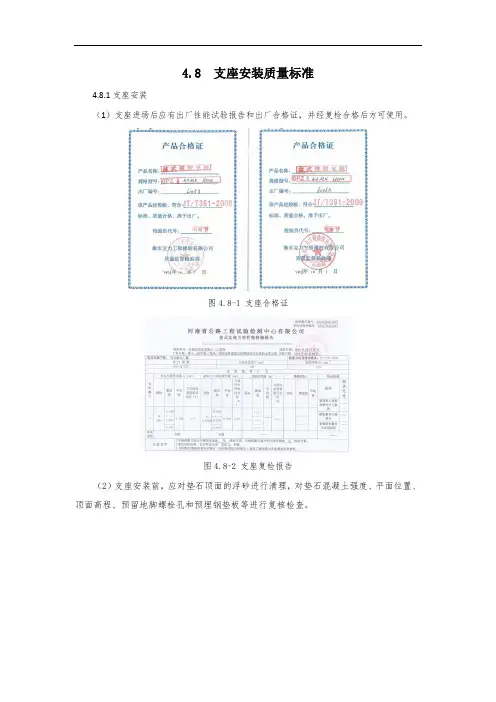

4.8 支座安装质量标准
4.8.1支座安装
（1）支座进场后应有出厂性能试验报告和出厂合格证，并经复检合格后方可使用。

图4.8-1 支座合格证
图4.8-2 支座复检报告
（2）支座安装前，应对垫石顶面的浮砂进行清理，对垫石混凝土强度、平面位置、顶面高程、预留地脚螺栓孔和预埋钢垫板等进行复核检查。

图4.8-3 垫石混凝土强度检测
（3）支座安装时，应分别在垫石和支座上标出纵横向的中心十字线；应严格按照设计图纸上的型号及方向进行安装，避免反置。

（4）安装完成后，支座应保持水平，方向须正确，不得有偏斜、不均匀受力和脱空等现象；支座与梁底及垫石之间必须密贴，间隙不得大于0.3mm。

图4.8-4 支座安装
4.8.2质量检验标准
表4.8-1 支座安装质量标准。

支座检验批质量验收记录一、项目概述支座是建筑和桥梁结构中重要的承载构件，能够传递荷载并保证结构的稳定性。

为确保支座的质量符合设计要求，本文记录了支座检验批的质量验收过程和结果。

二、验收目的支座检验批质量验收的目的是核实支座的生产质量是否符合标准要求，以及是否满足相关设计和规范要求。

通过验收，可以确保支座的可靠性、耐久性和安全性，为后续施工提供保障。

三、验收内容1. 支座制造单位的资质证书和生产检验报告；2. 支座材料的检验报告和原材料合格证明；3. 支座外观质量检查，包括表面平整度、无损伤、划痕、变形等；4. 支座尺寸和几何参数的测量，与设计图纸进行对比；5. 支座的质量控制记录，包括焊接过程控制记录、防腐处理记录等；6. 支座安装预埋件的固定质量验收；7. 支座的功能性能测试，如承载力、刚度等；8. 支座的防水、调整装置的检查；9. 支座的验收合格标志的确认。

四、验收流程1. 验收前，根据设计要求和规范对支座质量验收进行准备；2. 检查支座制造单位的资质证书和生产检验报告，确保其合法、合规；3. 对支座材料进行检验，包括检查材料合格证明和相关检验报告；4. 对支座外观进行质量检查，确保表面平整度、无损伤等符合要求；5. 测量支座尺寸和几何参数，与设计图纸进行对比，确保符合要求；6. 查阅支座的质量控制记录，包括焊接过程控制记录、防腐处理记录等；7. 对支座的安装预埋件进行固定质量验收，包括固定强度和固定位置是否符合要求；8. 对支座进行功能性能测试，如承载性能、刚度等；9. 检查支座的防水、调整装置，确保其功能正常；10. 确认支座验收合格标志，如合格标签、合格证书等；11. 准备支座验收的相关记录。

五、验收结果根据以上的质量验收流程和相关检查，确认支座的质量达到设计要求，并符合相关标准和规范。

支座经过验收合格的认证后，可以进行下一步的施工工作。

六、结论支座检验批的质量验收是确保支座在使用过程中安全可靠的重要环节。
