支座安装检查表

支座安装分项工程质量检验评定表
（编号： ）
合同号： 工程部位（桩号、墩台号、孔号）： 分部工程名称：
建设项目： 施工单位： 监理单位：
项次
检查项目
规定值或
允许偏差
频 率
实 测 值 或 实 测 偏 差 值
质 量 评 定
1
2
3
4
5
6
7
8
9
10
平均、
代表值
合格率
பைடு நூலகம்（%）
权值
实得分
1△
支座中心横桥向偏位
（mm）
2
经纬仪、钢尺：
每支座
3
2
轴线偏位（mm）
10
经纬仪或拉线检查：
每支座
2
3
断面尺寸（mm）
符合设计规定，设计未规定时，±5
水准仪：每支座
3
4
支座四 角高差
（mm）
承压力≤500kN
1
水准仪：每支座
2
承压力＞500kN
2
5
合 计
外观鉴定
减分
检测人员意见
检测人员：
监理工程师意见
监理工程师：
质量保证资料
减分
工程质量等级
得分
基本要求：参见JTGF80/1-20048.12.6节
检验： 记录： 复核： 日期：

4
支座锚栓
5
支座的黏结灌浆和润滑材料
一般项目
1
支座安装允许偏差
支座高程／mm
±5
2
支座偏位／mm
3
施工单位检查评定结果
专业工长（施工员）
施工班组长
项目专业质量检查员：年月日
监理（建设）单位验收结论
பைடு நூலகம்专业监理工程师：
（建设单位项目专业技术负责人）：年月日
支座安装检验批质量验收记录表
编号:__________
单位（子单位）工程名称
分部（子分部）工程名称
验收部位
施工单位
项目经理
分包单位
分包项目经理
施工执行标准名称及编号
施工质量验收规范的规定
施工单位检查评定记录
监理(建设)单位验收记录
主控项目
1
支座进场检验
2
支座安装前的检查
3
支座安装、垫层材料和强度要求

质量证明附件：
1、分项工程质量检验评定表 JJ-71
2、支座安装现场质量检验报告单 CQL-92
3、水准测量记录 DZ-21
现场技术负责人签字： 日期：
监理人员签收： 日期：
批复内容：
驻地监理工程师签字：
（盖 章）
日 期：
承包人签字：
收到日期：
DZ-20
建设项目
施工放样测量记录表
承包单位：、合同号:编 号:
天气情况
测 点
编 号
水准尺读数（m）
仪器高
（m）
实际标高（m）
设计
标高（m）
高差
（mm）
备 注
后视
前视
+
-
测量简图或说明：
允许误差计算（mm）：
监理意见：
监理单位：编 号：
施工现场技术负责人：记 录： 日 期： 监 理：日 期：
注：1、天气情况填写晴雨状况及气温；
监理意见：
项目测量工程师：记录：监理测量工程师：日 期：
注：1、仪器类型及编号填全站仪或经纬仪等，状态为是否在校验期内，是否正常等；2、测量方法简图或说明：说明是后方交汇坐标放样法或偏角距离等方法。
DZ-21
建设项目
水 准 测 量 记 录
承包单位：、合同号：
工程名称
桥墩
测量日期
桩号及部位
0号桥墩支座安装
A-14
Xx项目
Xx工程
中 间 交 工 证 书
编 号：
承包单位：
合同号
监理单位：
监理机构
驻地监理工程师办公室
中间交工内容（桩号、项目划分、工程项目、工程数量）
工程内容：
现已完成K2372+3300号桥墩支座安装作业，经检验各项符合规范及设计要求，请予交工，以便进行下一道工序作业。

2、支座底板调平砂浆性能应符合设计要求，灌注密实，不得留有空洞。
3、支座上下各部件纵轴线必须对正。当安装时温度与设计要求不同时，应通过计算设置支座顺桥向预偏量。
4、支座不得发生偏歪、不均匀受力和脱空现象。滑动面上的四氟滑板和不锈钢板不得有划痕、碰伤等，位置正确，安装前必须涂上硅脂油。
检 查 项 目
规ห้องสมุดไป่ตู้值或
允许偏差
实测值或偏差值
检查方法及频率
支座中心与主梁中心线偏位(mm)
2
经纬仪、钢尺：每支座
支座顺桥向偏位(mm)
10
经纬仪或拉线检查：每支座
支座高程(mm)
按设计规定；设计未规定时，±5
水准仪：每支座
支座四角高差(mm)
承压力≤500KN
1
水准仪：每支座
承压力＞500KN
2
质检负责人意见：
监理意见：

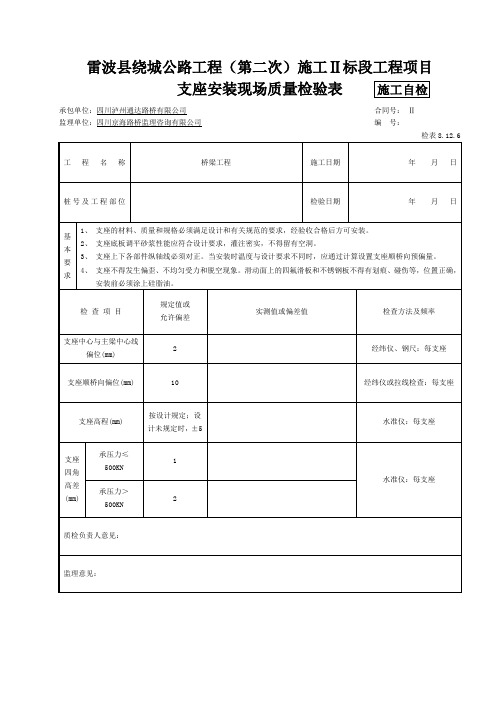

雷波县绕城公路工程（第二次）施工Ⅱ标段工程项目
支座安装现场质量检验表
承包单位：四川泸州通达路桥有限公司合同号：Ⅱ
监理单位：四川京海路桥监理咨询有限公司编 号：
检表8.12.6
工程名称
桥梁工程
施工日期
年 月 日
桩号及工程部位
检验日期
年 月 日
基本要求
1、支座的材料、质量和规格必须满足设计和有关规范的要求，经验收合格后方可安装。

1
水准仪测量
3
平整度
每个支座
1
塞尺测量
4
坡向和坡度
每个支座
1
水平尺测量
5
支座高程
每个支座
1
水准仪测量
6
支座偏位
每个支座
2
经纬仪、钢尺量
4、表中内容按需要填写，若不涉及可填横线以示取消。
□ 其他，
检查人：专业监理工程师：
年 月 日
说明：
1、检验方法：参见下表。
2、检验数量：随机抽取支座总数的20%，每个支座为1个检验单元。
3、检验时间：支座分部验收前，并经施工单位自检合格后。
每个检验单元检验要求
序号
检查项目
检查频率
检查方法
范围
点数
1
支座跨距
每个支座
2
钢尺量
2
支座垫石
顶面高程
每个支座
桥梁支座安装平行检验记录
监理单位：编 号：
工程名称
检查部位
序号
项目
允许偏差（mm，%）
检查情况或实测偏差值（mm）
是否符合要求
1
支座跨距
10
2
支座垫石顶面高程ຫໍສະໝຸດ ±53平整度2
4
坡向和坡度
符合设计要求且不得反坡
5
支座高程
±5
6
支座偏位
3
监理单位
结论
是否符合设计文件和相关规范要求：
□ 是
□ 否，下发监理通知书，要求施工单位整改。

用水准仪：每支座
3
4
支座四角高差(mm)
承压力≤500KN
1
水准仪：每支座
2
承压力＞500KN
2
外观鉴定：
1、支座垫石混凝土颜色均匀一致，平整光滑。
2、支座安装好后，应及时清理杂物，去出污物。
3、做好防护，确保灰尘和有害物质不进入，防止污染。
4、支座表面应保持清洁，支座附近的杂物及灰尘应清除。不符合要求时必须进行处理，并减1～3分。△
公路工程桥梁支座安装检查表
里程桩号
工程名称
监理单位
检查日期
年 月 日
项次
检 查 项 目
规定值或允许偏差
检查方法和频率
检 查 结 中心横桥向偏位
2
经纬仪、钢尺：每支座
3
2
支座顺桥向偏位(mm)
10
用经纬仪或拉线检查：每支座
2
3△
支座标高(mm)
符合设计规定；设计未规定时，±5
外观实际：
现场驻地监理工程师或监理员意见：
驻地专业监理工程师意见：
高级驻地监理工程师意见：

6 支座中心纵向位置偏差 20 8 2 3 支座中心横向位置偏差 10 4
2
6
7
3
3
T梁同端支座中心横向距离 下座板尺寸＜ 2000mm 下座板中心十字线偏转 下座板尺寸≥ 2000mm 连续梁或跨度60m 固定支座十字线中心与 以上简支梁 全桥贯通测量后墩台中 跨度小于60m简支 心线纵向偏差 钢 梁 支 座 固定支座上下座板中线的纵横错动量 活动支座中心线的纵向错动量（按设计气 温定位后） 支座底板四角相对高差 活动支座的横向错动量
新建郑州至万州铁路湖北段
桥梁支座安装检查记录表
编号： 工程（标段）名称 郑万高铁ZWZQ-7标 工程名称 工程部位 塘儿山双线大桥 现浇梁(1#墩-2#墩)/1#浇筑段 检查项目 允许偏差 (mm) 左侧 端 右侧 1 支座类型及编号 球型钢支座 左侧 端 右侧 2 4 3 1 2 1 3 施工单位 中心里程 梁体编号 中铁十二局集团有限公司 DK514+109.000 1#墩-2#墩简支现浇梁 检查结果 2114
2
6
7
3
/
1 / / 4 2 1 0 1
+15，-10 /
/
1 1‰边宽 20 10 3 3 2 3
1 / / 6 1 1 2 1
1 / / 5 1 1 1 2
0 / / 2 3 3 1 1
4
记录： 曾彪 施工技术负责人： 现场监理：
专职质检员： 2018年08月02日 2018年08月02日
局集团有限公司
.000
简支现浇梁
检查结果 2

公路工程斜拉桥、悬索桥支座安装质量检查表
公路第合同段施工单位：监理单位：桥梁表94（8.12.7）编号：
里程桩号
分项工程名称
所属分部工程名称
工程部位
基本要求
1、支座的材料、质量和规格必须满足设计和有关规范的要求，支座垫石应检查合格。2、支座成品必须有产品合格证。3、支座成品必须按设计和有关技术规范的规定进行试验和检测，其结果必须满足要求。4、支座底板调平砂浆性能应符合设计要求，灌注密实，不得留有空洞。5、当安装时温度与设计要求不同时，应通过计算设置支座顺桥向预偏量。6、支座不得发生偏歪、不均匀受力和脱空现象。滑动面上的四氟滑板和不锈钢板不得有划痕、碰伤等，位置正确，安装前必须涂上硅脂油。
实
测
项
目
项次
检查项目
规定值或允许偏差
检查方法与频率
实测值或实测偏差值
检查结果
平均、
代表值
合格率（％）
1△
竖向支座的纵、横向偏位（mm）
5
经纬仪：每支座测量
2△
支座高程（mm）
±10
水准仪：每支座测量3Βιβλιοθήκη 竖向支座垫石钢板水平度（mm）
2
水平仪、钢尺：每支座测量
4
竖向支座滑板中线与桥轴线平行度
1/1000
全站仪或经纬仪：每支座测量
5
横向抗风支座支挡垂直度（mm）
≤1
水平仪、钢尺：每支座测量
6
横向抗风支座支挡表面平行度（mm）
≤1
水平仪、钢尺：每支座测量
7
支挡表面与横向抗风支座表面间距（mm）
2
卡尺：每支座测量
检查意见：
现场监理工程师意见：
专业监理工程师意见：

专业监理工程师： （建设单位项目专业技术负责人）：
年月日
符合要求
表CJJ2-5-1-1
/ / 监理（建设） 单位验收记录
第12.5.2条 支座安装前的检查内容与要求
主 控 第12.5.3条 支座与梁底及垫石之间的密贴与间 项 隙，垫层材料和强度要求 目
第12.5.4条 支座锚栓埋置与固结，锚栓与孔之 间隙要求源自符合要求 符合要求 符合要求
第12.5.5条 支座的粘结灌浆和润滑材料
符合要求
项目（第11.5.6条之表 12.5.6）
允许偏差（mm）
一
量测值（mm）
般 项
支座高程
±5
-5 2 -4 0 4 -1 6 -5 -3 1
目
支座偏位
3
0320300232
施工单位检查 评定结果
主控项目全部合格，一般项目满足规范规定要求；检查评定合格
项目专业质量检查员：
年月日
监理（建设）单位 验收结论
支座安装检验批质量验收记录通用表 格
工程名称
市政
施工单位
分项工程名称
支座安装
施工班组长
验收部位 施工执行标准名称及编号
支座安装检验批质量验收记录（最新 版）
城市桥梁工程施工验收规范（CJJ22008）
专业工长 项目经理
检控 项目
质量验收规范规定
施工单位检查评定记录
第12.5.1条 支座应进行进场检验
