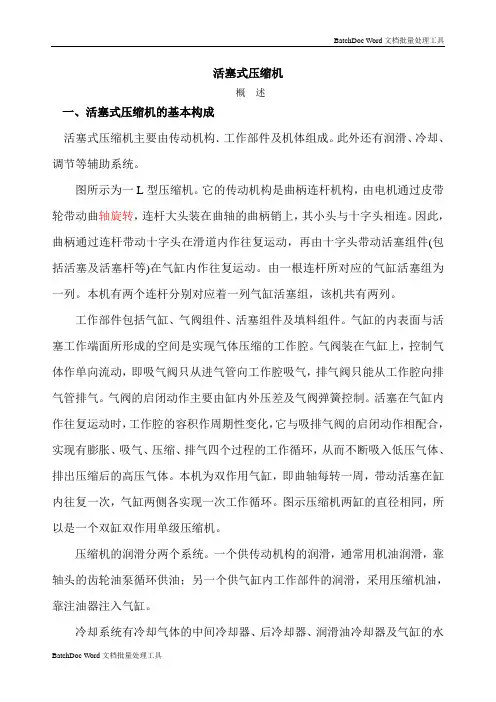

活塞式压缩机概述一、活塞式压缩机的基本构成活塞式压缩机主要由传动机构．工作部件及机体组成。
此外还有润滑、冷却、调节等辅助系统。
图所示为一L型压缩机。
它的传动机构是曲柄连杆机构，由电机通过皮带轮带动曲轴旋转，连杆大头装在曲轴的曲柄销上，其小头与十字头相连。
因此，曲柄通过连杆带动十字头在滑道内作往复运动，再由十字头带动活塞组件(包括活塞及活塞杆等)在气缸内作往复运动。
由一根连杆所对应的气缸活塞组为一列。
本机有两个连杆分别对应着一列气缸活塞组，该机共有两列。
工作部件包括气缸、气阀组件、活塞组件及填料组件。
气缸的内表面与活塞工作端面所形成的空间是实现气体压缩的工作腔。
气阀装在气缸上，控制气体作单向流动，即吸气阀只从进气管向工作腔吸气，排气阀只能从工作腔向排气管排气。
气阀的启闭动作主要由缸内外压差及气阀弹簧控制。
活塞在气缸内作往复运动时，工作腔的容积作周期性变化，它与吸排气阀的启闭动作相配合，实现有膨胀、吸气、压缩、排气四个过程的工作循环，从而不断吸入低压气体、排出压缩后的高压气体。
本机为双作用气缸，即曲轴每转一周，带动活塞在缸内往复一次，气缸两侧各实现一次工作循环。
图示压缩机两缸的直径相同，所以是一个双缸双作用单级压缩机。
压缩机的润滑分两个系统。
一个供传动机构的润滑，通常用机油润滑，靠轴头的齿轮油泵循环供油；另一个供气缸内工作部件的润滑，采用压缩机油，靠注油器注入气缸。
冷却系统有冷却气体的中间冷却器、后冷却器、润滑油冷却器及气缸的水套冷却等减荷阀、安全阀是该机的控制与安全系统。
二、活塞式压缩机的特点与离心压缩机相比，活塞式压缩机的优点是：1．适用压力范围广。
这种机器依靠工作容积变化的原理工作，因而不论其流量大小，都能达到很高的工作压力。
目前工业上超高压压缩机的工作压力已可达350MPa。
2．热力效率较高，功率消耗较其它型式压缩机低。
3．对介质及排气量的适应性强。
可用于较大的排气量范围，且排气量受排气压力变化的影响较小。
