专业求精独特创新ProfessionalImproveDistinctiveInnovation●BCZ4-100/10BCZ4-200/10BCZ4-400/10●BCZ4-500/10BCZ4-630/10●BCZ4-800/10BCZ4-1000/10BCZ4-1250/10●BCZ4-1600/10BCZ4-2000/10高压单极直流接触器BCZ4系列直流接触器选型手册（单极750V ）BCZ4系列高压直流接触器用途BCZ4系列直流接触器是我公司BCZ系列直流接触器的一款新开发产品额定工作电压1500VDC,最大工作电压1800V DC额定工作电流100A,200A,400A,500A,630A,800A,1000A,1250A,1600A,2000A。
适用于电力牵引机车、轨道交通、光伏发电以及电动汽车、蓄电池车辆的的起动、停止和电动叉车、通信电源等领域的电源切换及不间断电源系统。
符合标准《GB14048.1-2012低压开关设备控制设备第1部分总则》《GB14048.4-2010低压开关设备和控制设备第4-1部分：接触器和电动机起动器机电式接触器和电动机起动器（含电动机保护器）》《GB/T25890.1-2010轨道交通地面装置直流开关设备第1部分：总则 《GB/T25890.3-2010轨道交通地面装置直流开关设备第3部分：户内直流隔离开关、负荷开关和接地开关》《GBT17196-2017连接器件连接铜导线用的扁形快速连接端头安全要求》 《IEC60077-1》《IEC60077-2》型号及含义BC Z4-□/1022□线圈电压代号常开常闭辅助触头数量常开常闭主触头数量额定电流设计序号主回路为直流企业代号接线导线尺寸型号BCZ4-10020040063080012502000主电路铜排mm2根30x52根40x52根50x52根80x53根100x5导线mm235952402根1852根240主要技术参数产品型号BCZ4-100/10BCZ4-100/01BCZ4-200/10BCZ4-200/01BCZ4-400/10额定工作电流I e(DC-1)Rated Operational Current100A200A400A 额定绝缘电压U iRated Insulation Voltage690V1000V额定分断能力400VDC Rated Breaking Capacity L/R≤1ms100A200A400A L/R=15ms54A108A216A短路接通电流能力100msShort circuit current capability120A240A480A 临界电流Critical Current0A机械寿命Mechanical Endurance＞106次电气寿命ElectricalEndurance＞6×105次Un.IeT＜1ms操作频率≤6/min线圈工作电压范围(T a=70℃max)Coil Operating Range(80%～110%)U s订货代号及额定控制电压Ordering Code and Rated Control Supply Voltage B1：24V B2：48V B3：110V B4：220V AC：110V AC：220V AC：380V线圈功耗Coil PowerDissipation＜12W＜13W＜21W 发热电流I th(Ta=70℃)Continuous Current100A200A400A 短时过载耐受电流（100ms）Short-time Overload Current2000A4000A8000A 重量Weight0.93kg 1.2kg 1.45kg 主触头材料Main Contacts Material AgSnO2污染等级Pollution DegreePD3过电压类别Overvoltage categoryOV3辅助触头配置Auxiliary Contacts nfiguration-1NO+1NC1NO+1NC辅助触头分断能力Auxiliary contact breaking capacity AC-15AC400V/2A AC24V-250V/4A AC380-440V/3A DC-13DC250V/0.3A DC110V-130V/1.2ADC48V/4A DC24V/8A产品型号BCZ4-500/10BCZ4-630/10额定工作电流I e(DC-1)Rated Operational Current500A630A额定绝缘电压U iRated Insulation Voltage2000V额定分断能力750VDC Rated Breaking Capacity1L/R≤1ms500A630A L/R=15ms270A340A短路接通电流能力Short circuit current capability5000A100ms6300A100ms 临界电流Critical Current0A机械寿命Mechanical Endurance＞106次电气寿命ElectricalEndurance＞6×105次Un.IeT＜1ms操作频率≤6/min 线圈工作电压范围(T a=70℃max)Coil Operating Range(80%～110%)U s订货代号及额定控制电压Ordering Code and Rated Control Supply Voltage B1：24V B2：48V B3：110V B4：220V AC：110V AC：220V AC：380V线圈功耗Coil Power Dissipation80W发热电流I th(Ta=70℃)Continuous Current500A630A 短时过载耐受电流（100ms）Short-time Overload withstand Current10kA12.6kA 重量Weight7kg主触头材料Main Contacts Material AgSnO2污染等级Pollution DegreePD3过电压类别Overvoltage categoryOV3辅助触头配置Auxiliary Contacts Configuration4×(1NO+1NC)4×snap-action Switch LXW2-11辅助触头分断能力Auxiliary contact breaking apacity AC-15AC400V/2A AC24V-250V/4AAC380-440V/3ADC-13DC250V/0.3A DC110V-130V/1.2ADC48V/4A DC24V/8A产品型号BCZ4-800/10BCZ4-1000/10BCZ4-1250/10额定工作电流I e(DC-1)Rated Operational Current800A1000A1250A额定绝缘电压U iRated Insulation Voltage2000V额定分断能力750VDC Rated Breaking Capacity L/R≤1ms800A1000A1250A L/R=15ms432A540A675短路接通电流能力100msShort circuit current capability8000A10000A12500A 临界电流Critical Current0A机械寿命MechanicalEndurance＞106次电气寿命ElectricalEndurance＞6×105次Un.IeT＜1ms操作频率≤6/min线圈工作电压范围(T a=70℃max)Coil Operating Range(80%～110%)U s订货代号及额定控制电压Ordering Code and Rated Control Supply Voltage Z1：24V Z2：48V Z3：110V Z4：220V AC：110V AC：220V AC：380V线圈功耗Coil PowerDissipation启动：＜230W保持：＜20W发热电流I th(Ta=70℃)Continuous Current800A1000A1250A 短时过载耐受电流（100ms）Short-time Overload Current16kA20kA25kA 重量Weight10kg主触头材料Main Contacts Material AgSnO2污染等级Pollution Degree PD3过电压类别Overvoltage categoryOV3辅助触头配置Auxiliary Contacts nfiguration2NO+2NC辅助触头分断能力Auxiliary contact breaking apacity AC-15AC400V/2A AC24V-250V/4A AC380-440V/3A DC-13DC250V/0.3A DC110V-130V/1.2ADC48V/4A DC24V/8A产品型号BCZ4-1600/10BCZ4-2000/10额定工作电流I e(DC-1)Rated Operational Current16002000额定绝缘电压U iRated Insulation Voltage2000V额定分断能力750VDC Rated Breaking Capacity L/R≤1ms:1600AL/R=15ms:864AL/R≤1ms:2000AL/R=15ms:1080A短路接通电流能力Short circuit current capability16000A100ms20000A100ms 临界电流Critical Current0A机械寿命Mechanical Endurance＞106次电气寿命ElectricalEndurance＞6×105次Un.IeT＜1ms操作频率≤6/min线圈工作电压范围(T a=70℃max)Coil Operating Range(80%～110%)U s订货代号及额定控制电压Ordering Code and Rated Control Supply Voltage B1：24V B2：48V B3：110V B4：220V AC：110V AC：220V AC：380V线圈功耗Coil PowerDissipation120W发热电流I th(Ta=70℃)Continuous Current1600A2000A 短时过载耐受电流（100ms）Short-time Overload Current32kA40kA 重量Weight27kg主触头材料Main Contacts MaterialAgSnO2污染等级Pollution DegreePD3过电压类别Overvoltage categoryOV3辅助触头配置Auxiliary Contacts nfiguration4×(1NO+1NC)4×snap-action Switch LXW2-11辅助触头分断能力Auxiliary contact breaking capacity AC-15AC400V/2A AC24V-250V/4A AC380-440V/3A DC-13DC250V/0.3A DC110V-130V/1.2ADC48V/4A DC24V/8A外形及安装尺寸60+-62542-?4.89650BCZ4-100/10BCZ4-200/10BCZ4-400/10BCZ4-500/10,BCZ4-630/10BCZ4-800/10,BCZ4-1000/10,BCZ4-1250/10BCZ4-1600/10,BCZ4-2000/10接线图BCZ4-□/10BCZ4-□/01BCZ4-□/20BCZ4-□/20UNBCZ4-□/20BCZ4-□/20UN注：UN代表产品主触点串联成单极使用。
伊顿电力保护解决方案Eaton 93PR模块化UPS2 Eaton 93PR UPS设计理念93PR 模块化UPS 及关键电力保护系统采用当今专业的及伊顿专利的电力电子技术，充分考虑用户负载特性和实际应用，以及伊顿在电源系统设计方面近50年的专业技术和丰富经验，结合多年现场服务经验，第三方报告和客户应用的实际挑战，为客户提供包括电池在内的整体解决方案，以增大系统可用性，安全性和能源效率。
由伊顿全球团队共同精心打造的一款为关键负载提供高可靠性供电保护的不间断模块化电源系统。
可以满足从网络配线间、中小数据中心到大型数据Eaton 93PR 模块化UPS 及关键电力系统75kVA/kW 125kVA/kW 200kVA/kW关键应用：• 大中小型数据中心• 金融数据中心• 安全运行中心• 大专院校机房• 交通控制枢纽• 医疗中心• 广播电视• MDC • 工业控制系统中心的应用及自动化或医疗等应用场所的电力保障要求。
93PR 系列由伊顿全球团队继9395、93PM 等后打造的又一高品质的模块化UPS ，具有高扩展性、高效率、易管理及安全、可靠等特性，总拥有成本低，可用性高。
Eaton 93PR UPS 3模块功率: 25kVA/kW单柜容量：最大200kVA/kW 额定电压: 380/400/415Vac 系统容量： 最大1600kW4 Eaton 93PR UPS卓越效率• 交流直供模式（ESS ）效率大于99%，将生命周期运营成本降至最低，能耗少，寿命长，更静音• 93PR 采用三电平拓扑，即使在双变换模式下，效率也能高达96.5%，显著降低您的电源和制冷成本，减小您的总体拥有成本，堪称当今数据中心的首选解决方案• VMMS （智能模块休眠功能）功能调整UPS 实际工作效率，使得系统工作在最佳效率区间，有效提升双总线设计和多机并联冗余设计数据中心能效，有效降低PUE 值专业技术• Easy Load 假负载测试功能，简化验收过程和降低验收成本• ABM 智能电池管理技术，延长电池使用寿命• 输入功率因数为1，输入电流谐波<3%等降低配电成本•高输出功率因数1.0(kW=kVA)，最大化带载能力产品白皮书易部署 安装简便• 功率模块（UPM ）可热插拔，即插即用，快速部署• 并机系统可采用分散电池和共用电池• 全模块化设计，易于安装，节省空间• 正、负电池架构，减少电池中线需求，并避免因单节电池故障导致输出直流分量超标风险• 电池灵活配置，全系兼容锂电池，最大化提升电池利用率• 93PR 系列基于标准19”机柜的设计，与数据中心产品易于组合成冷/热通道系统，提升能效节省空间• 支持顶部进出线、底部进出线、顶部进线底部出现和底部进线顶部出线，满足不同数据中心布线需求• 可选上出风选件和侧边接线，支持靠墙放置Eaton 93PR UPS 5伊顿93PR系列电力保护系统伊顿93PR 系列提供了完整的机房关键基础电力解决方案，包含了93PR 模块化不间断电源、并机接线柜（PTC ）、外部电池柜（EBC ）、电池开关柜、输入输出配电柜(PPM)等，可与伊顿的IT 专用机柜、可编程智能PDU 及智能管理系统轻易组合成完整的机房关键电力基础架构，为客户提供定制的解决方案，满足当今数据中心多样化需求。
BC98-Z15000高电压大电流直流接触器适用范围BC98-Z15000系列直流接触器（以下简称接触器），适用于直流额定电压至400V~1200V及以下，额定电流3200A~15000A的电路中，用来控制直流电动机或其它直流电力电路的控制之用。
接触器符合GB14048.4<低压开关设备和控制设备低压机电式接触器和电动机起动器>和IEC60947-4-1 《低压开关设备和控制设备低压机电式接触器和电动机起动器》等标准。
型号及含义B C 98 - Z □□极数（四极表标为4，三极可不标）DC-1使用类别下的额定工作电流Z直流接触器设计序号机电式接触器企业代号分类按安装方式分类：1，固定式2，抽屉式按极数分：三极，四极按操作方式分：1，电动操作2，手动操作（检修，维护用）按额定工作电压分类：400、800、1200V按额定工作电流分类：3200、4000、4800、6300、6800、7500、9500、11000、15000A 见表1正常工作条件和安装条件✧周围空气温度：上限值不超过+40℃，下限值不低于-5℃，注：下限值为-10℃或-25℃的工作条件，用户应与本公司协商。
✧安装地点的海拔不超过2000m；✧大气条件：大气相对温度在周围空气为+40℃时不超过50%，在较低温度下可以有较高的相对温度，最湿月的月平均最大相对温度为90%，同时该月的平均最低温度为+25℃，并考虑到因温度变化发生在产品表面上的凝雾。
超过规定要求应与本公司协商；✧防护等级IP30✧污染等级：III，✧使用类别：:DC-1类或DC-3类；✧安装类别：额定工作电压800V及以下的接触器可用于安装类别IV，辅助电路及控制电路安装类别为III，✧安装条件：接触器应按本说明书要求安装，接触器的垂直倾斜度不超过5度（矿用接触器的倾斜度不超过15度）结构简介接触器正面指示复位按钮合闸按钮分闸按钮手动贮能手柄贮能释能指示合闸分闸指示面板进出指示位置指示摇手柄及其存放处BC98-Z15000系列大电流直流接触器主要技术参数：BC98-Z15000系列高电压大电流直流接触器的主要技术参数见表1表1产品型号技术参数技术参数项目 BC98-Z2000/3并BC98-Z3200BC98-Z4800BC98-Z3200/3并BC98-Z6800BC98-Z7500额定工作电流Ie(A) DC-1 3200/4800 6800/7500 额定工作电压Ue(V) 400 400触头数量(对) 常开常闭辅助触头常开、常闭主触头常开常闭辅助触头常开、常闭主触头订货型号规格 BC98-Z32001044 BC98-Z68001044 BC98-Z48001044 BC98-Z75001044可控直流电阻（电机）功率（KW）≤250V 800（560）/1200（840）1700（1190）/1870（1310）≤400V 1280（890）/1920（1340）2720（1900）/3000（2100）机械寿命次50000电寿命次10000操作频率（1/h）DC-1: 10 DC-3: 2操作机构和合闸电磁铁电压范围（0.85～1.1）Us分励脱扣可靠动作电压范围（0.7～1.1）Us 控制器电源电压(V) DC：110 、220 AC：、220、380合闸电磁铁及脱扣器DC: 大约24 W AC: 大约36VA电动操作机构所需功耗DC: 85WAC: 85VADC: 110WAC: 110VA辅助触头数量4常开 4常闭辅助触头额定工作电流（A）DC-13 110V 0.9 220V 0.45 AC-15 6产品型号技术参数技术参数项目 BC98-Z4000/3并BC98-Z9500BC98-Z6300/3并BC98-Z15000额定工作电流Ie(A) DC-1 9500 15000 额定工作电压Ue(V) 400 400触头数量(对) 常开常闭辅助触头常开、常闭主触头常开常闭辅助触头常开、常闭主触头订货型号规格BC98-Z95001044 BC98-Z150001044可控直流电阻（电机）功率（KW）≤250V 2370（1660））3750（2620））≤400V 3800（2660）6000（4200））机械寿命次50000电寿命次10000操作频率（1/h）DC-1: 10 DC-3: 2操作机构和合闸电磁铁电压范围（0.85～1.1）Us分励脱扣可靠动作电压范围（0.7～1.1）Us 控制器电源电压(V) DC：110 、220 AC：、220、380合闸电磁铁及脱扣器DC: 大约24 W AC: 大约36VA电动操作机构所需功耗DC: 110WAC: 110VADC: 150WAC: 150VA辅助触头数量4常开 4常闭辅助触头额定工作电流（A）DC-13 110V 0.9 220V 0.45 AC-15 6产品型号技术参数技术参数项目 BC98-Z3200/4BC98-Z360020/44BC98-Z4000/4BC98-Z400020/44额定工作电流Ie(A) DC-1 5600 7200 额定工作电压Ue(V) 800 800触头数量(对) 常开常闭辅助触头常开、常闭主触头常开常闭辅助触头常开、常闭主触头订货型号规格BC98-Z56002044 BC98-Z72002044可控直流电阻（电机）功率（KW）≤800V 4480（3130）5760（4030）机械寿命次50000电寿命次10000操作频率（1/h）DC-1: 10 DC-3: 2操作机构和合闸电磁铁电压范围（0.85～1.1）Us分励脱扣可靠动作电压范围（0.7～1.1）Us 控制器电源电压(V) DC：110 、220 AC：、220、380合闸电磁铁及脱扣器DC: 大约24 W AC: 大约36VA电动操作机构所需功耗DC: 85WAC: 85VADC: 110WAC: 110VA辅助触头数量4常开 4常闭辅助触头额定工作电流（A）DC-13 110V 0.9 220V 0.45 AC-15 6续表1产品型号技术参数技术参数项目 BC98-Z3200/4BC98-Z320040BC98-Z4000/4BC98-Z400040额定工作电流Ie(A) DC-1 3200 4000 额定工作电压Ue(V) 1200 1200触头数量(对) 常开常闭辅助触头常开、常闭主触头常开常闭辅助触头常开、常闭主触头订货型号规格BC98-Z32004044 BC98-Z40004044可控直流电阻（电机）功率（KW）≤1200V 3840（26800）4800（3360）机械寿命次50000电寿命次10000操作频率（1/h）DC-1: 10 DC-3: 2操作机构和合闸电磁铁电压范围（0.85～1.1）Us分励脱扣可靠动作电压范围（0.7～1.1）Us 控制器电源电压(V) DC：110 、220 AC：、220、380合闸电磁铁及脱扣器DC: 大约24 W AC: 大约36VA电动操作机构所需功耗DC: 85WAC: 85VADC: 110WAC: 110VA辅助触头数量4常开 4常闭辅助触头额定工作电流（A）DC-13 110V 0.9 220V 0.45 AC-15 6续表1 产品型号技术参数技术参数项目 BC98-Z6300/4BC98-Z630020/44BC98-Z6300/4BC98-Z630040/44额定工作电流Ie(A) DC-1 11000 6300 额定工作电压Ue(V) 800 1200触头数量(对) 常开常闭辅助触头常开、常闭主触头常开常闭辅助触头常开、常闭主触头订货型号规格BC98-Z110002044 BC98-Z63004044可控直流电阻（电机）功率（KW）≤1200V 13200（9240）7560（5290）机械寿命次50000电寿命次10000操作频率（1/h）DC-1: 10 DC-3: 2操作机构和合闸电磁铁电压范围（0.85～1.1）Us分励脱扣可靠动作电压范围（0.7～1.1）Us 控制器电源电压(V) DC：110 、220 AC：、220、380合闸电磁铁及脱扣器DC: 大约24 W AC: 大约36VA电动操作机构所需功耗DC: 150WAC: 150VADC: 150WAC: 150VA辅助触头数量4常开 4常闭辅助触头额定工作电流（A）DC-13 110V 0.9 220V 0.45 AC-15 6接触器最大耗损功率为630W。

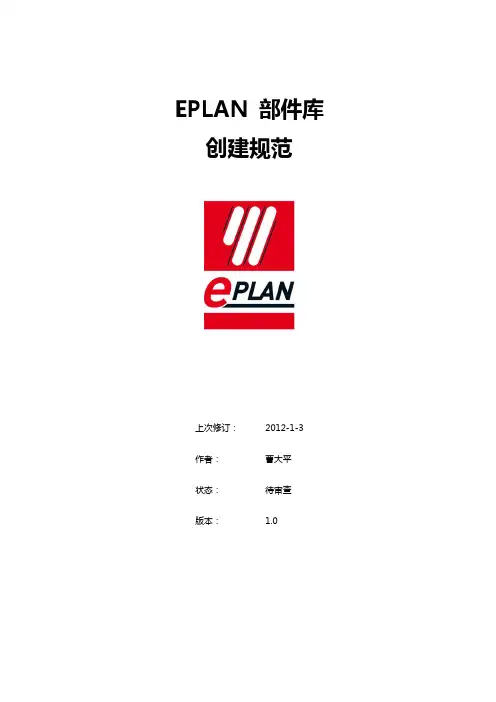

EPLAN 部件库创建规范上次修订：2012-1-3作者：曹大平状态：待审查版本： 1.0目录版本说明 (3)一、EPLAN 部件的分级 (4)二、EPLAN 部件相关数据 (5)1.数据存放文件夹 (5)2.电子手册的规范 (6)3.图片的规范 (6)4.宏的规范 (7)三、一级数据：一般商业数据 (8)四、二级数据：基于设备数据 (10)五、三级数据：复杂原理数据 (12)六、四级数据：二维布局数据 (13)七、五级数据：自动布线数据 (14)八、六级数据：数控加工数据 (15)九、七级数据：三维布局数据 (16)十、数据的传送 (17)版本说明表1：此文档的版本一、EPLAN 部件的分级EPLAN采用统一的部件数据分级制度，总计分为7个等级，具体信息如下表所示。
二、EPLAN 部件相关数据EPLAN 部件存放于部件库中，但相关联的文档需要单独存储，它们是：电子手册、图片、宏。
1.数据存放文件夹1)在创建部件库之前，先在磁盘如E盘中创建存放路径：E：\EPLAN。
在EPLAN 文件夹下创建四个子文件夹，名称为：部件、宏、图片、文档。
如下图所示。
2)新建部件库时，应将部件库存放于”E：\EPLAN\部件”文件夹中。
部件库文件命名规则为”EPLAN_Parts_2012xxxx.mdb”，其中xxxx代表月份和日期，如0201代表2月1日。
3)列举要创建部件的制造商名称，根据名称在宏、图片、文档文件夹中分别创建子文件夹，使用制造商名作为子文件夹名称。
如下图所示。
4)如果是纯国内公司，使用中文简称作为文件夹名；其它公司使用英文名称作为文件夹名，英文大写。
以下是一些常见公司的名称示例。
常熟开关德力西良信电器天水2.电子手册的规范1)电子手册的格式为PDF，存放于”文档”文件夹下，对应制造商名的子文件夹中。
2)电子手册的文档获取自制造商的官方网站，文档的语言应该为简体中文。
3)电子手册的文件名尽可能与部件编号一致。
