气缸盖的拆装课件

  • 格式：ppt
  • 大小：18.50 MB
  • 文档页数：28

下载文档原格式

  / 28

合集下载

项目3 气缸盖和气缸垫的拆装与检修共38页文档

项目3 气缸盖和气缸垫的拆装与检修共38页文档

项目3 气缸盖和气缸垫的拆装与检修
1、战鼓一响，法律无声。——英国 2、任何法律的根本；不，不成文法本 身就是 讲道理 ……法 律，也 ----即 明示道 理。— —爱·科 克
3、法律是最保险的头盔。——爱·科 克 4、一个国家如果纲纪不正，其国风一 定颓败 。—— 塞内加 5、法律不能使人人平等，但是在法律 面前人 人是平 等的。 ——波 洛克
46、我们若已接受最坏的，就再没有什么损失。——卡耐基 47、书到用时方恨少、事非经过不知难。——陆游 48、书籍把我们引入最美好的社会，使我们认识各个时代的孙洙 50、谁和我一样用功，谁就会和我一样成功。——莫扎特

气缸盖和气缸垫的拆装与检修 共37页PPT资料共39页

气缸盖和气缸垫的拆装与检修 共37页PPT资料共39页
7页 PPT资料
51、没有哪个社会可以制订一部永远 适用的 宪法， 甚至一 条永远 适用的 法律。 ——杰 斐逊 52、法律源于人的自卫本能。——英 格索尔
53、人们通常会发现，法律就是这样 一种的 网，触 犯法律 的人， 小的可 以穿网 而过， 大的可 以破网 而出， 只有中 等的才 会坠入 网中。 ——申 斯通 54、法律就是法律它是一座雄伟的大 夏，庇 护着我 们大家 ；它的 每一块 砖石都 垒在另 一块砖 石上。 ——高 尔斯华 绥 55、今天的法律未必明天仍是法律。 ——罗·伯顿
1、最灵繁的人也看不见自己的背脊。——非洲 2、最困难的事情就是认识自己。——希腊 3、有勇气承担命运这才是英雄好汉。——黑塞 4、与肝胆人共事，无字句处读书。——周恩来 5、阅读使人充实，会谈使人敏捷，写作使人精确。——培根

[新版]2、气缸盖的构造与维修.ppt

[新版]2、气缸盖的构造与维修.ppt

2、同一台发动机各燃烧室容积相差不应大于平均值的4%。一、
二、三缸任何两缸的容积差为：1、1、2。最大差值与平均值之
比为：2÷141×100%＜4%；3、EQ6100各缸燃烧室容积差不大
于4ml。同时满足以上三个条件的气缸盖燃烧室容积才符合技术 要求。通过比较，上面测量的气缸燃烧室容积符合技术要求。
第六 测量 位置
50m×5 0mm 范 围平面 度误差
缸盖
整个平 面的平 面度度 误差
进排气歧 管最大平 面度误差 最大平面 度误差位 置及数值
技术要求：整个平面的平面度误差、进排气歧管 最大平面度误差≤0.10mm
19
最新.
曲柄连杆机构（气缸盖变形的修理方法）
1、整个气缸盖下平面的平面度误差＞1mm时， 应采用专用平板进行冷压校正。平面度误差＞
7
最新.
（2）楔形燃烧室：其特点为 1） 气门斜置，气流导流较好，充气效率 高； 2） 有挤气—冷激面，可形成挤气涡流； 燃烧速度较快，CO和HC排放较低而NO的 排放稍高。
8
最新.
（3）半球形燃烧室：其 特点为 1)气门成横向V型排列， 因此气门头部直径可以做 得较大，换气好； 2)火花塞位于燃烧室的中 部火焰行程短，燃烧速度 最高，动力性、经济性最 好。是高速发动机常用的 燃烧室； 3)CO和HC排放最少，而 NO的排放较高。
同时满足以上三个条件的气缸盖燃烧室容积才符合技术
要求。若不符合技术要求（如上表）：①容积过大的 燃烧室，则应进行点焊。②容积过小的燃烧室， 则应进行铣削，注意应在缸壁厚的地方进行修整。
22
最新.
汽缸罩盖
• 作有： • 1、密封配气机构。 • 2、防止灰尘污染润滑油及灰尘进入气门

气缸盖的拆装(共10张PPT)

气缸盖的拆装(共10张PPT)
第九页，共10页。
左图为汽缸盖拆卸；右图为汽缸盖安装
第十页，共10页。
气缸盖的拆装
第一页，共10页。
发动机机体组
第二页，共10页。
二、汽缸盖的拆卸
图1 汽缸盖螺栓的拆卸顺序
第三页，共10页。
注意扭力扳手上两个单位的区别，
我们所选用的是:NEWTON METERS
第四页，共10页。
注意：扭力扳手上的接杆的轴线应该与螺栓的轴线在同一直线上面 图2 汽缸螺栓的拧紧顺序 注意：扭力扳手上的接杆的轴线应该与螺栓的轴线在同一直线上面 注意扭力扳手上两个单位的区别， 我们所选用的是:NEWTON METERS 图2 汽缸螺栓的拧紧顺序 注意：扭力扳手上的接杆的轴线应该与螺栓的轴线在同一直线上面 图1 汽缸盖螺栓的拆卸顺序 注意扭力扳手上两个单位的区别， 注意扭力扳手上两个单位的区别， 图2 汽缸螺栓的拧紧顺序 注意：摇把的轴线应该与螺栓轴线在同一直线上面 注意：摇把的轴线应该与螺栓轴线在同一直线上面 我们所选用的是:NEWTON METERS 注意扭力扳手上两个单位的区别，
注意：扭力扳手上的接杆的轴线应该与螺栓的轴 线在同一直线上面
第五页，共10页。
注共10页。
三、汽缸盖的安装
图2 汽缸螺栓的拧紧顺序
第七页，共10页。
注意：摇把的轴线应该与螺栓轴线在同一 直线上面
第八页，共10页。
注意：扭力扳手上的接杆的轴线应该与螺栓 的轴线在同一直线上面

实训课题气缸盖的拆装

实训课题气缸盖的拆装

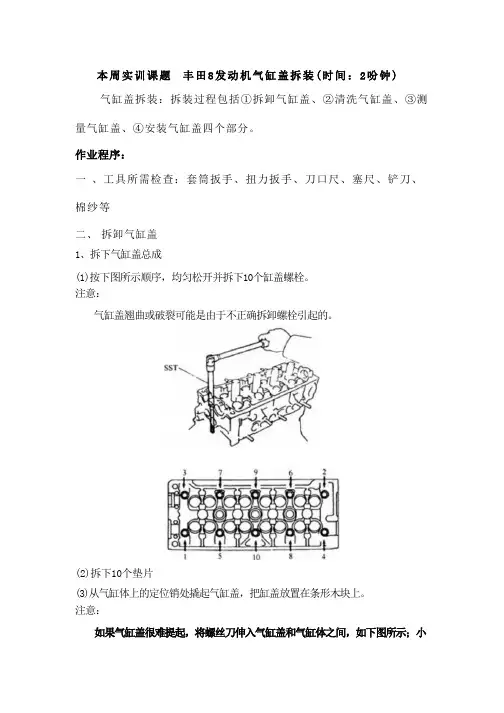

本周实训课题丰田8发动机气缸盖拆装(时间：2吩钟)气缸盖拆装：拆装过程包括①拆卸气缸盖、②清洗气缸盖、③测量气缸盖、④安装气缸盖四个部分。

作业程序：一、工具所需检查：套筒扳手、扭力扳手、刀口尺、塞尺、铲刀、棉纱等二、拆卸气缸盖1、拆下气缸盖总成(1)按下图所示顺序，均匀松开并拆下10个缸盖螺栓。

注意：气缸盖翘曲或破裂可能是由于不正确拆卸螺栓引起的。

(2)拆下10个垫片(3)从气缸体上的定位销处撬起气缸盖，把缸盖放置在条形木块上。

注意：如果气缸盖很难提起，将螺丝刀伸入气缸盖和气缸体之间，如下图所示；小心不要损坏缸盖和缸体接触表面。

2、拆下气缸盖垫片三、测量气缸盖1、清除水垢和积碳；2、汽缸盖无裂纹；3、汽缸盖无腐蚀、无损伤；4、汽缸盖螺纹良好；5、火花塞孔螺纹良好；6、汽缸盖平面度误差小于0.10mm。

四、安装气缸盖1、安装气缸盖垫片(1)将新的气缸盖垫片安装在缸体上。

注意：留意垫片安装方向(光滑的一面朝向汽缸体)(2)将气缸盖放置在气缸盖垫片2、安装气缸盖总成注意：气缸盖螺栓的紧固分3个步骤，如果螺栓有断裂或变形则予以更换。

(1)在螺纹和气缸盖螺栓头部下面涂一层薄薄的发动机机油。

(2)如下图所示，按顺序安装并均匀紧固10个气缸盖螺栓，拧紧力矩：29N ·m。

注意：1、如果任何一个螺栓不能达到规定力矩，则予以更换。

2、气缸盖螺栓长度有90m和108m,将90m螺栓(③安装在进气歧管一侧的位置。

将108m螺栓(A)安装在排气歧管一侧的位置。

(3)给气缸盖螺栓头部作油漆记号。

(4)按照下图所示顺序号，再紧固气缸盖螺栓90°。

五、整理工具，实训场地5S实施。

项目3---气缸盖的拆装

项目3---气缸盖的拆装

一、气缸盖结构和作用
结构：气缸盖上有冷却水套、燃烧室、进排气门道、
气门导管孔和进排气门座、火花塞孔（汽油机）或喷 油器座孔。 功用：密封气缸的上部，与活塞、气缸等共同构成燃 烧室。
二、汽缸按缸盖螺栓规定的顺序和力矩进行操作，在高温
下拆卸汽缸盖； 变形部位：缸盖下平面
裂纹危害：漏水、漏油、漏气导致发动机动力下降
三、汽缸盖的拆装
1、选择工具 世达工具150件套、扭力扳手、10#梅花套筒、棉纱
2、汽缸盖的拆卸 （1）冷态下拆卸 （2）“先两边，后中间” （3）分2~3次旋松螺栓
3、汽缸盖的安装（塑性域螺栓的紧固方法）
（1）“先中间，后两边” （2）分3~4次按规定力 矩拧紧螺栓
查找维修手册 （3）汽缸盖应在冷态下拆卸，拆卸过程中不得碰伤下平面
项目3 机体的检修
课题引入
一位客户反映其汽车的动力性很差，燃油及 机油消耗量大。该车使用年限较长，发动机 无大修记录，通过汽缸压力的检测，测试值 低于技术要求，从火花塞孔向汽缸注入少量 机油进行湿汽缸压力测试，重测的气缸压力 与第一次相近，表明是进、排气门或气缸衬 垫不密封，因此需要对缸盖等进行解体检测。
变形危害：漏水、漏油、漏气导致发动机动力下降
2.裂纹
裂纹原因：由于使用养护不当所致，如发动机长时问在高负荷、高温下工作，
或在高温下骤加冷水，从而产生过大的热应力；冬季使用时未加防冻液，夜间
停车又未放水而造成冻裂等。 裂纹部位：不同的机型并不一致，但大多发生在水套壁厚较薄处，或工作过程
中应力(尤其是热应力)比较集中的部位，如汽缸盖两气门座之间。
（3）塑性区域螺栓：按
规定力矩拧紧后再旋转 90°，使用前应判断该 螺栓能否继续使用

20010202-气缸盖分解

20010202-气缸盖分解

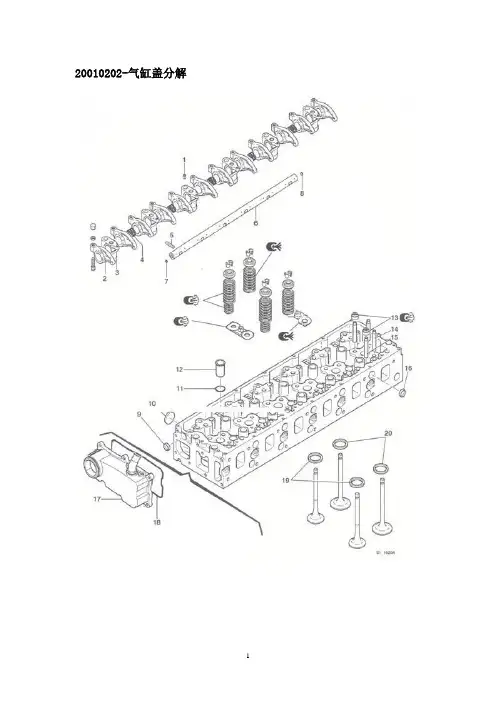

20010202-气缸盖分解一、分解1.拆下喷油器压板，取出垫片（参见相关章节）。

2.拆下缸盖出水室盖（17）；3.取出“O”型圈（18）。

8.摇臂总成1)拆下定位销（1）；2)拆下圆柱销（5）；3)保存摇臂（2）；4)拆下支座（3）；5)取下弹簧（4）。

6)如果必要，拆卸摇臂堵塞（7-8），按顺序分类摆放。

二、试验1)检查气门弹簧尺寸；2)检查气阀轭和气阀轭导管。

3.气阀导管检查气阀与导管的径向间隙。

4.阀座检查气门凸出量或下沉量。

5.摇臂总成1)检查摇臂孔；2)检查摇臂轴。

三、装配1.在碗形塞上涂封油胶“Scelbloc LT 648”确保密封；2.用专用工具3016和2363（Φ25）安装碗形塞（9-16）；3.用专用工具3016和2363（Φ42）安装碗形塞（10）；注意：保证下沉量A＝1.5±0.5mm4.防火槽磨完缸盖（底平面）后，必须加工防火槽。

5.喷油器套管1)涂润滑脂；2)安装“O”型圈（11）；3)插入套管（12）；4)安装工具2556；5)用工具1220在A点翻一凸缘。

6)取下工具1220；7)用工具1205，取下工具2556。

8)泄漏试验6.气阀导管1)在气门导管上涂润滑脂；2)用缸套压装工具3910-Z-BD-14，在A侧，用压力机压装进气门导管（14）；3)用缸套压装工具3910-Z-BD-14，在B侧，用压力机压装排气门导管（15）；注意：更换气阀导管后，必须研磨气阀座。

气阀导管备件的内径为Φ7.6mm，导管压入缸盖后，必须重新铰孔。

安装喷油器固定板（参见相关章节）11.检查喷油器凸出量（参见相关章节）。

12.摇臂总成1)在碗形塞上涂封油胶“Scelbloc LT 648”确保密封；2)用一个合适的套筒安装碗形塞（7-8）；3)摇臂上涂油；4)安装摇臂（2）；5)安装摇臂支座（3）；6)安装摇臂弹簧（4）；7)检查位置关系；8)安装圆柱销（5）；9)安装定位环（1）。

  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

九、汽缸盖装配
JV发动机汽缸盖的拆装
第四次 连续拧紧 1/4圈（90°）
第三次为75 N·m
JV发动机缸盖螺栓拧紧顺序
第二次为60 N·m
第一次的扭紧力矩为40N·m
JV发动机缸盖螺栓拆卸顺序
马鞍山职教中心汽车教研室
九、汽缸盖装配
JV发动机汽缸盖的拆装
缸盖螺栓装配
先用手拧上缸盖螺栓
再用棘轮、摇杆、弯杆进行旋紧
最后用公斤扳手分么样的后果？
答案：螺栓与螺母容易出现“咬牙”，从而损坏螺纹，最终使螺
栓和螺母失效。
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
九、汽缸盖装配
小组讨论
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
谢谢！
See you!
马鞍山职教中心汽车教研室
用，如果可以如何综合是最科学？
行综合应
思考：拆卸螺栓有这么多的学问，那装配螺栓是否也
有什么特别呢?
我来想一想？
思考暂且不回答
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
七、JV发动机汽缸盖的清洗
如果JV发动机缸盖螺栓的螺纹空中如果有未 清理干净的液体是否可以装配？如果盲孔 有水油会有哪些后果？
a)发动机受热液体膨胀会 胀裂缸体。 b)使螺栓在上紧后有个向 上的力，使螺栓容易松 动。
5、汽缸体平面度的检查
汽缸盖的平度与汽缸盖平面度测量 方法相同， 平面度为0.10mm。
马鞍山职教中心汽车教研室
九、汽缸盖装配
1、汽缸垫的装配
JV发动机汽缸盖的拆装
目的：学会JV发动机汽缸垫的安装
安装汽缸垫时，衬垫上刻有 “OBEN TOP”的一面对着汽缸 盖。
马鞍山职教中心汽车教研室
2、缸盖螺栓装配
JV发动机汽缸盖的拆装
主讲：谢宗海
马鞍山职教中心汽车教研室
安
全
晨
JV发动机汽缸盖的拆装
会
目的：提高学生的安全意识
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
一、JV发动机气缸垫漏水、漏气故障
1、故障现象
目的：结合实例去思考
一台普桑，装用JV 发动机，行驶里 程为19.3km。驾 驶员反映发动机 动力下降，加速 时排气管冒大量 的白烟。
JV发动机汽缸盖的拆装
实 理、 例
错误
正确
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
实 例
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
实 例
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
三、纠正拆卸附件中的错误
目的：培养学生善于发现错误和改正错误
马鞍山职教中心汽车教研室
四、JV发动机汽缸盖总成的拆卸
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
实 例
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
实 例
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
实 例
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
实 例
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
实 例
错误
正确
马鞍山职教中心汽车教研室
1、拆前引导
JV发动机汽缸盖的拆装
目的：了解结构、发现问题
分组
做标记拆卸
查资料拆卸
综合以上两种方法
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
四、JV发动机汽缸盖总成的拆卸
1—加油口盖 2—气门罩密封条 3—气门罩盖衬垫 4—凸轮轴齿形带轮 5—凸轮轴 6—汽缸盖衬垫 7—汽缸盖 8—汽缸盖螺栓 9—半圆塞 10—机油反射罩 11—气门罩压条 12—气门罩盖
JV发动机汽缸盖的拆装
六、JV发动机缸盖螺栓的拆卸方法
目的：合理的拆卸缸盖螺栓
1、对角线拆卸法
2、螺旋拆卸法
按上两图的顺序进行螺栓拆卸，分两至三次进行拆卸，这 样拆卸有利于缸盖的受力均匀，变形小。
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
六、JV发动机缸盖螺栓的拆卸方法
提问：可不可以把上两个拆卸螺栓的方法进
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
四、JV发动机汽缸盖总成的拆卸
3、JV型发动机汽缸盖总成的
拆卸的一般步骤
提问:请简述JV发动机气缸盖总成的拆卸的顺序 我来回答！
马鞍山职教中心汽车教研室
五、泡沫小实验
JV发动机汽缸盖的拆装
目的：将微观的现象宏观化
讨论：薄板的 变形情况。
马鞍山职教中心汽车教研室
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
八、JV发动机汽缸盖部分零部件的检测
3、汽缸垫的检查
汽缸垫的检查主要是 目视，通过外观来判 断汽缸垫是否失效， 如变形、材料的脱落、 各通道孔是否符合要 求（水道孔和气道孔 不可串通）等。
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
八、JV发动机汽缸盖部分零部件的检测
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
一、JV发动机气缸垫漏水、漏气故障
1、故障现象
目的：结合实例去思考
马鞍山职教中心汽车教研室
JV发动机汽缸盖的拆装
二、检查附件、工具的摆放情况
目的：培养良好的工作习惯
整理：就是区分必需和非必需品，现场不放置非必需品。 整顿：就是能在30秒内找到要找的东西，将寻找必需品的 时间减少为零。 清扫 ：将岗位保持在无垃圾、无灰尘、干净整洁的状态。 清洁 ：将整理、整顿、清扫进行到底，并且制度化；管 理公开化，透明化。 修养 ：对于规定了的事，大家都要认真地遵守执行。
