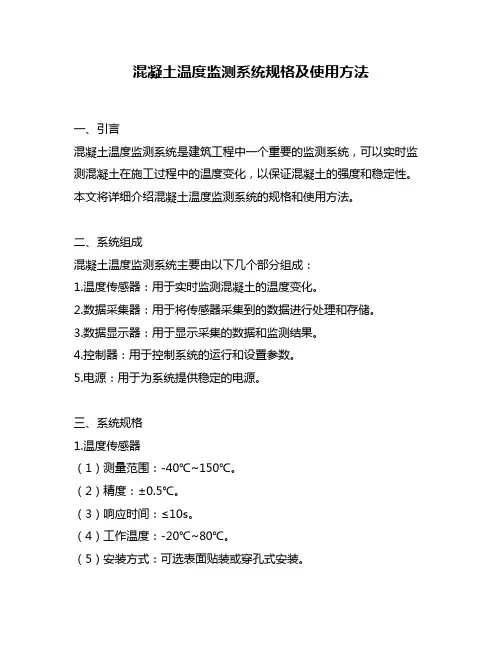

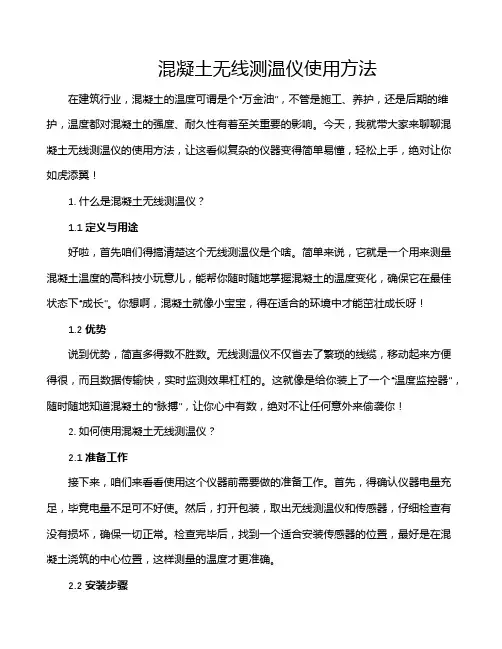

混凝土温度监测系统规格及使用方法一、引言混凝土温度监测系统是建筑工程中一个重要的监测系统,可以实时监测混凝土在施工过程中的温度变化,以保证混凝土的强度和稳定性。
本文将详细介绍混凝土温度监测系统的规格和使用方法。
二、系统组成混凝土温度监测系统主要由以下几个部分组成:1.温度传感器:用于实时监测混凝土的温度变化。
2.数据采集器:用于将传感器采集到的数据进行处理和存储。
3.数据显示器:用于显示采集的数据和监测结果。
4.控制器:用于控制系统的运行和设置参数。
5.电源:用于为系统提供稳定的电源。
三、系统规格1.温度传感器(1)测量范围:-40℃~150℃。
(2)精度:±0.5℃。
(3)响应时间:≤10s。
(4)工作温度:-20℃~80℃。
(5)安装方式:可选表面贴装或穿孔式安装。
2.数据采集器(1)采集方式:无线数据采集,可选2.4GHz或433MHz。
(2)存储容量:可存储1000组数据。
(3)通信协议:支持Modbus协议。
(4)工作温度:-20℃~60℃。
3.数据显示器(1)显示方式:液晶屏显示。
(2)显示内容:显示温度、时间、日期、报警信息等。
(3)报警方式:声光报警。
(4)工作温度:-20℃~60℃。
4.控制器(1)控制方式:可通过面板按钮或远程控制。
(2)参数设置:可设置报警温度、报警延时、数据采集间隔等参数。
(3)报警方式:声光报警。
(4)工作温度:-20℃~60℃。
5.电源(1)电源类型:可选AC或DC电源。
(2)工作电压:AC 100~240V或DC 12~24V。
(3)功率消耗:<5W。
四、使用方法1.安装温度传感器(1)选择合适的安装位置,避免传感器受到外界影响。
(2)将传感器固定在混凝土表面或穿孔式安装在混凝土内部。
(3)将传感器连接到数据采集器。
2.设置参数(1)通过面板按钮或远程控制器进入设置界面。
(2)设置报警温度、报警延时、数据采集间隔等参数。
3.数据采集和存储(1)数据采集器每隔一定时间自动采集一组数据。

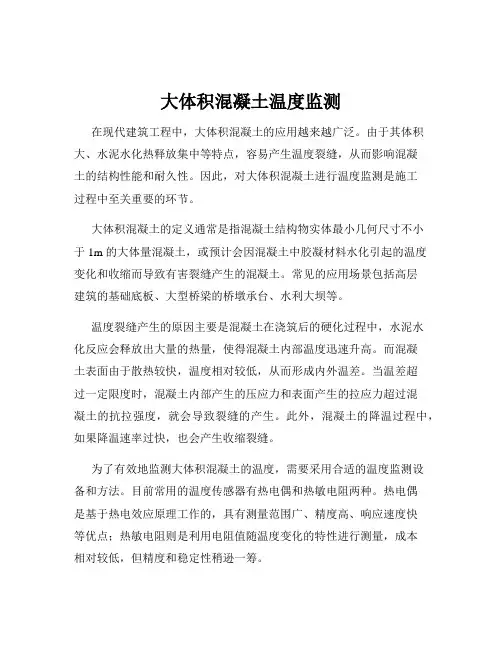

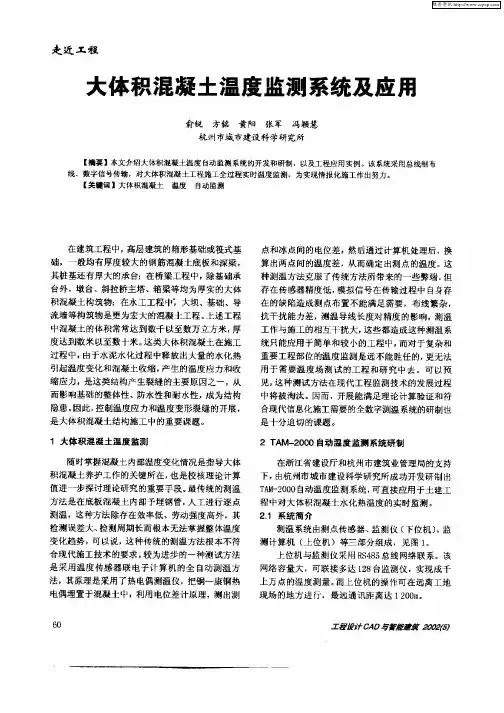

大体积混凝土温度监测在现代建筑工程中,大体积混凝土的应用越来越广泛。
由于其体积大、水泥水化热释放集中等特点,容易产生温度裂缝,从而影响混凝土的结构性能和耐久性。
因此,对大体积混凝土进行温度监测是施工过程中至关重要的环节。
大体积混凝土的定义通常是指混凝土结构物实体最小几何尺寸不小于 1m 的大体量混凝土,或预计会因混凝土中胶凝材料水化引起的温度变化和收缩而导致有害裂缝产生的混凝土。
常见的应用场景包括高层建筑的基础底板、大型桥梁的桥墩承台、水利大坝等。
温度裂缝产生的原因主要是混凝土在浇筑后的硬化过程中,水泥水化反应会释放出大量的热量,使得混凝土内部温度迅速升高。
而混凝土表面由于散热较快,温度相对较低,从而形成内外温差。
当温差超过一定限度时,混凝土内部产生的压应力和表面产生的拉应力超过混凝土的抗拉强度,就会导致裂缝的产生。
此外,混凝土的降温过程中,如果降温速率过快,也会产生收缩裂缝。
为了有效地监测大体积混凝土的温度,需要采用合适的温度监测设备和方法。
目前常用的温度传感器有热电偶和热敏电阻两种。
热电偶是基于热电效应原理工作的,具有测量范围广、精度高、响应速度快等优点;热敏电阻则是利用电阻值随温度变化的特性进行测量,成本相对较低,但精度和稳定性稍逊一筹。
在布置温度传感器时,应遵循均匀性和代表性的原则。
一般来说,在混凝土的厚度方向上,应布置多个测点,以监测不同深度处的温度变化;在平面上,应根据混凝土的形状和尺寸,合理分布测点,重点关注边角、中心等容易出现温度差异的部位。
传感器的安装需要在混凝土浇筑前完成,通常采用预埋的方式,将传感器固定在钢筋上,并确保其与混凝土良好接触。
温度监测的频率应根据混凝土的浇筑时间、温度变化情况等因素来确定。
在混凝土浇筑后的前几天,由于水化热释放剧烈,温度变化较快,监测频率应较高,一般每 1 2 小时测量一次;随着混凝土温度逐渐稳定,监测频率可以适当降低,例如每天测量 2 4 次。

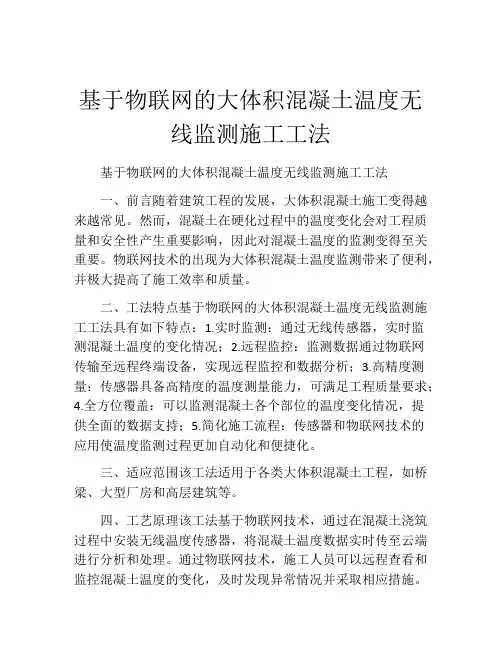

基于物联网的大体积混凝土温度无线监测施工工法基于物联网的大体积混凝土温度无线监测施工工法一、前言随着建筑工程的发展,大体积混凝土施工变得越来越常见。
然而,混凝土在硬化过程中的温度变化会对工程质量和安全性产生重要影响,因此对混凝土温度的监测变得至关重要。
物联网技术的出现为大体积混凝土温度监测带来了便利,并极大提高了施工效率和质量。
二、工法特点基于物联网的大体积混凝土温度无线监测施工工法具有如下特点:1.实时监测:通过无线传感器,实时监测混凝土温度的变化情况;2.远程监控:监测数据通过物联网传输至远程终端设备,实现远程监控和数据分析;3.高精度测量:传感器具备高精度的温度测量能力,可满足工程质量要求;4.全方位覆盖:可以监测混凝土各个部位的温度变化情况,提供全面的数据支持;5.简化施工流程:传感器和物联网技术的应用使温度监测过程更加自动化和便捷化。
三、适应范围该工法适用于各类大体积混凝土工程,如桥梁、大型厂房和高层建筑等。
四、工艺原理该工法基于物联网技术,通过在混凝土浇筑过程中安装无线温度传感器,将混凝土温度数据实时传至云端进行分析和处理。
通过物联网技术,施工人员可以远程查看和监控混凝土温度的变化,及时发现异常情况并采取相应措施。
五、施工工艺该工法的施工过程包括以下几个阶段:1.传感器安装:在混凝土浇筑之前,预先安装无线温度传感器,并与物联网系统连接;2.混凝土浇筑:根据工程要求进行混凝土浇筑,同时无线温度传感器实时监测温度变化;3.数据传输和存储:传感器将温度数据通过物联网系统传输至云端,进行实时存储和分析;4.数据处理和报警:云端系统对温度数据进行处理和分析,如发现温度异常,及时进行报警;5.工程验收:根据监测数据对混凝土质量进行评估,并进行工程验收。
六、劳动组织施工过程中需要安排专业的技术人员进行传感器安装、数据处理和维护。
七、机具设备该工法需要的主要机具设备包括无线温度传感器、物联网传输设备和云端数据处理设备。

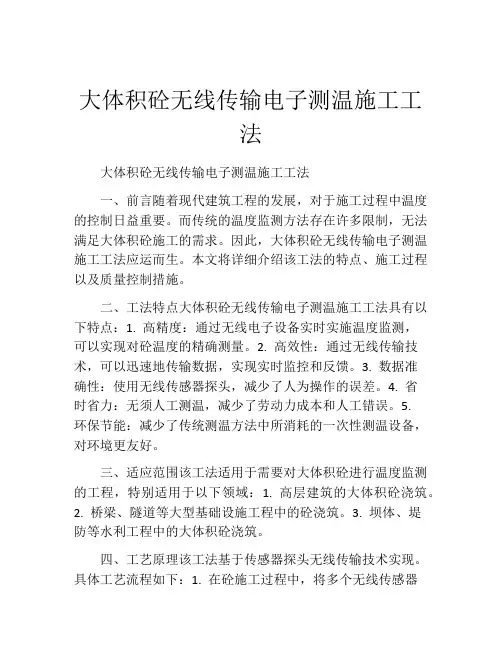

大体积砼无线传输电子测温施工工法大体积砼无线传输电子测温施工工法一、前言随着现代建筑工程的发展,对于施工过程中温度的控制日益重要。
而传统的温度监测方法存在许多限制,无法满足大体积砼施工的需求。
因此,大体积砼无线传输电子测温施工工法应运而生。
本文将详细介绍该工法的特点、施工过程以及质量控制措施。
二、工法特点大体积砼无线传输电子测温施工工法具有以下特点:1. 高精度:通过无线电子设备实时实施温度监测,可以实现对砼温度的精确测量。
2. 高效性:通过无线传输技术,可以迅速地传输数据,实现实时监控和反馈。
3. 数据准确性:使用无线传感器探头,减少了人为操作的误差。
4. 省时省力:无须人工测温,减少了劳动力成本和人工错误。
5.环保节能:减少了传统测温方法中所消耗的一次性测温设备,对环境更友好。
三、适应范围该工法适用于需要对大体积砼进行温度监测的工程,特别适用于以下领域:1. 高层建筑的大体积砼浇筑。
2. 桥梁、隧道等大型基础设施工程中的砼浇筑。
3. 坝体、堤防等水利工程中的大体积砼浇筑。
四、工艺原理该工法基于传感器探头无线传输技术实现。
具体工艺流程如下:1. 在砼施工过程中,将多个无线传感器探头嵌入砼中。
2. 传感器探头会不断监测砼的温度,并将数据实时传输至数据采集器。
3. 数据采集器会对温度数据进行处理和分析,并将结果通过无线传输技术发送至监测中心。
4. 监测中心会实时监控砼的温度变化情况,并提供报警和控制指令。
5. 根据监测中心的指令,施工人员可以及时进行调整和控制,确保砼的温度在合理范围内。
五、施工工艺1. 准备工作:安装无线传感器探头、数据采集器,进行初始化设置。
2. 浇筑砼:在浇筑砼的同时,将无线传感器探头嵌入砼中。
3. 监测与控制:数据采集器实时采集并传输温度数据至监测中心,监测中心进行实时监测和控制。
4. 数据分析与报警:监测中心对温度数据进行分析,及时发出报警和控制指令。
5. 调整与控制:根据监测中心的指令,适时调整施工工艺,确保砼的温度在合理范围内。

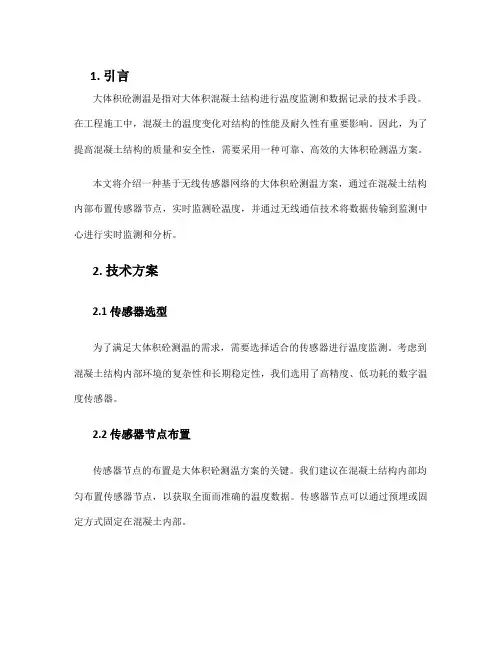

1. 引言大体积砼测温是指对大体积混凝土结构进行温度监测和数据记录的技术手段。
在工程施工中,混凝土的温度变化对结构的性能及耐久性有重要影响。
因此,为了提高混凝土结构的质量和安全性,需要采用一种可靠、高效的大体积砼测温方案。
本文将介绍一种基于无线传感器网络的大体积砼测温方案,通过在混凝土结构内部布置传感器节点,实时监测砼温度,并通过无线通信技术将数据传输到监测中心进行实时监测和分析。
2. 技术方案2.1 传感器选型为了满足大体积砼测温的需求,需要选择适合的传感器进行温度监测。
考虑到混凝土结构内部环境的复杂性和长期稳定性,我们选用了高精度、低功耗的数字温度传感器。
2.2 传感器节点布置传感器节点的布置是大体积砼测温方案的关键。
我们建议在混凝土结构内部均匀布置传感器节点,以获取全面而准确的温度数据。
传感器节点可以通过预埋或固定方式固定在混凝土内部。
2.3 无线传输技术为了实现数据的实时传输和远程监测,我们采用了无线传输技术。
传感器节点将采集到的温度数据通过无线通信模块传输到监测中心。
我们选用了低功耗的无线传输技术,以确保传输稳定可靠,并提高传感器节点的寿命。
2.4 监测系统设计监测系统是整个大体积砼测温方案的核心。
监测中心将接收到的数据进行存储、分析和展示。
通过实时监测和分析,可以及时发现温度异常,为混凝土结构的质量控制和安全评估提供依据。
3. 实施方案3.1 前期准备工作在进行大体积砼测温前,需要进行前期准备工作。
首先,确定监测的混凝土结构范围和布置传感器节点的位置。
然后,选型合适的传感器和无线通信模块,并进行相关的系统组装和调试工作。
3.2 传感器节点安装根据前期准备工作的结果,在混凝土结构内部进行传感器节点的安装。
将传感器节点固定在混凝土的不同位置,并确保节点之间的布置均匀和覆盖全面。
3.3 无线通信系统搭建搭建无线通信系统,包括监测中心和传感器节点之间的通信。
根据具体需求,选择合适的无线通信技术,并进行系统调试和网络配置。

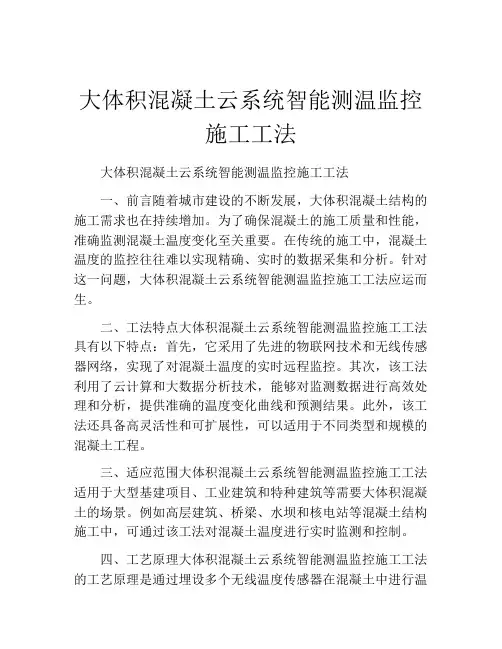

大体积混凝土云系统智能测温监控施工工法大体积混凝土云系统智能测温监控施工工法一、前言随着城市建设的不断发展,大体积混凝土结构的施工需求也在持续增加。
为了确保混凝土的施工质量和性能,准确监测混凝土温度变化至关重要。
在传统的施工中,混凝土温度的监控往往难以实现精确、实时的数据采集和分析。
针对这一问题,大体积混凝土云系统智能测温监控施工工法应运而生。
二、工法特点大体积混凝土云系统智能测温监控施工工法具有以下特点:首先,它采用了先进的物联网技术和无线传感器网络,实现了对混凝土温度的实时远程监控。
其次,该工法利用了云计算和大数据分析技术,能够对监测数据进行高效处理和分析,提供准确的温度变化曲线和预测结果。
此外,该工法还具备高灵活性和可扩展性,可以适用于不同类型和规模的混凝土工程。
三、适应范围大体积混凝土云系统智能测温监控施工工法适用于大型基建项目、工业建筑和特种建筑等需要大体积混凝土的场景。
例如高层建筑、桥梁、水坝和核电站等混凝土结构施工中,可通过该工法对混凝土温度进行实时监测和控制。
四、工艺原理大体积混凝土云系统智能测温监控施工工法的工艺原理是通过埋设多个无线温度传感器在混凝土中进行温度采集,再通过互联网将数据传输到云端进行处理分析。
具体来说,施工工法首先需要安装固定的无线传感器,将其嵌入混凝土中,并与底座连接。
然后,无线传感器会定期采集温度数据,并通过Wi-Fi或无线网络传输到云端存储和处理。
在云端,利用大数据分析技术,可以实时生成温度变化曲线和预测结果,为施工管理和质量控制提供参考依据。
五、施工工艺大体积混凝土云系统智能测温监控施工工法包括以下几个施工阶段:1. 准备阶段:确定监测区域和位置,并进行传感器的布置和安装。
2. 传感器连接:将传感器与底座进行连接,并确保连接牢固可靠。
3. 数据传输:根据工地的网络环境选择合适的数据传输方式,将温度数据传输到云端。
4. 数据监控与分析:在云端对传感器采集到的数据进行实时监控和分析,生成温度变化曲线和预测结果。

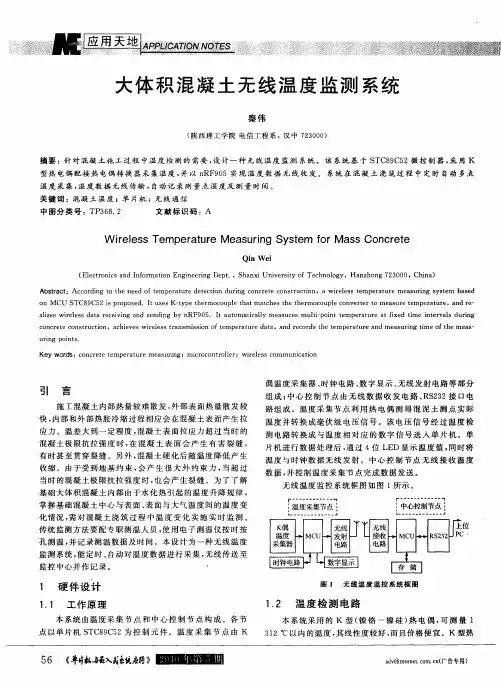

大体积混凝土温度无线监测系统
目前国内很多科研、建筑等领域需要长期大量布点对混凝土、地温、岩土、冻土、深井等地下温度场进行长期连续监测,土壤的导热系数、温度等是很重要的参数,而对地温进行长期可靠的监测显得特别重要。
在现场实测土壤导热系数时测试时间要足够长,测试时现场工况及不同深度的温度会影响测试结果的准确性。
因此地埋测温电缆的设计显得尤其重点。
较传统的测温电缆设计方法,单总线测温电缆因为接线方便、精度高且不受环境影响、性价比高等优点,目前已广泛应用于长距离多点连续自动监测等领域,因可靠性和稳定性在诸多工程中已得到了验证并取得了较好的口啤。
一、远程温度无线发射器:
无线发射器
1、产品简介:
我公司研发的无线远程测控终端是集成了模拟/数字信号采集和无线数据通信于一体的高性能测控装置,可以直接接入温度传感器,是远程信号实施无线测控的最佳手段。
模块内部具有一个高性能的微处理器,可以完成模拟/数字信号的采集、量值转换和滤波处理等,数据的存储周期和上报周期可以根据用户环境的要求而灵活调整。
多点组网的方式非常灵活,既可以选择简单方便的串口有线方式,也可以选择高效实时的ZIGBE或GPRS无线网络通讯方式。
配套的测控中心软件可完成设备的参数设置和数据的接收显示存储等工作。
支持目前流行的组态软件,提供客户二次开发的动态链接库,亦可依用户需求定制开发行业专用的测控中心软件。
2、功能特性:
Ⅰ.概述
无线发射器是高度集成的单总线多点功率驱动型表头,通过两根线的连接可以带动三百米几十个的单总线传感器。
模块拥有四个LED八字数码管,循环显示传感器相关信息。
通过ZIGBE或GPRS无线方式与上位机通讯。
可修改不同地址的模块,由此可以达到多个模块通过无线方式共同组网的应用。
内置看门狗,保证长期可靠运行。
Ⅱ.适用场合
大体积混凝土测温、农业蔬菜大棚、动物养殖、冷链运输、工业环境、粮库粮仓、污水温度监控、各种库房温度监控、和其他对温湿度等要求远程异地集中监控管理的场合。
Ⅲ.产品技术参数
供电电源:电池供电或DC10-40V或AC220V
功耗:<2W
驱动传感器个数:1-30个
显示测温范围-50℃~+100℃
显示分辨率0.1℃
测温精度0.5℃
支持测温电缆长度300m
抗雷击保护:6.5KV保护
波特率9600.n.8.1(可订制其它波特率)
通讯端口:无线ZIGBB或GPRS通讯(基于MODBUS-RTU通讯协议)
无线传输最大距离:有手机信号覆盖的地方
运行环境:-40℃~+85℃
外壳尺寸:117×85×41mm
外壳材质:塑料
二、温度传感器测温线介绍:
1、下图为不锈钢防水封装单支温度传感器(用户可在现场自行连接测温电缆):
2、下图为已封装好的成品测温电缆(可直接做预埋处理):
电缆结构如下图所示,电缆为三芯电缆,内置了多个温度传感器,最大外径为16mm,电缆直径为8mm,并内置了抗拉绳。
为长期能够在水下工作,测温电缆每个传感器经过多层防护封装。
如下图所示,线缆传感器采用三层密封防护的防水工艺,最外层用不锈钢外壳起保护
与密封作用。
3、最新单总线测温电缆:
单总线式数字温度传感器,总线式数字温度传感器采用测温芯片作为感应元件,感应元件位于传感器头部,传感器的精度和稳定性决定于美国进口测温芯片的特性及精度级别,无需校正,因数据传输采用总线方式,总线电缆或传感器外径可做得很小,最大直径不大于16mm,且线路长短不会对传感器精度造成任何影响。
这是传统热电阻测温系统无法比拟的优势。
所以单总线式测温电缆是深井或地层温度监测理想的设备。
单总线式数据传感器本身自带12位高精度数据转换器和现场总线管理器,直接将温度数据转换成适合远距离传输的数字信号,而每个传感器本身都有唯的识别ID,所以很多传感器可以直接挂接在总线上,从而实现一根电缆检测很多温度点的功能。
1、全线密封,防水防腐,使用寿命长,可长期在水下工作。
2、可根据用户需求订制传感器位置。
3、每个传感器都有唯一识别码及编号,方便识别。
4、精度高,可达0.2度,且不受通讯距离影响。
5、免校正,长期能够保持高精度。
单总线测温方式(布线少精度高)传统测温方式(布线多精度差)
三、设备组网示意图:
四、远程温度无线监测系统软件介绍
软件界面介绍
1、运行软件后即进入温度在线监控画面如图:(显示温度值不停的闪烁表示温
度过高或过低报警,同时有报警声音输出。
)
2、点击画面右上角的“切换画面菜单”即可切换到“温度数据设定”如图:(此处可以修正温度的误差,设定温度的报警上、下限。
)
添加多个要查询的温度数据进行历史曲线查询。
)
4、点击画面右上角的“切换画面菜单”即可切换到“历史数据报表”如图:(此处可以“数据查询”“页面设置”“打印预览”“和打印报表”等功能。
)
处可以设置接收报警短信的接收手机等信息。
)
