各国插脚安规尺寸标准
- 格式:pdf
- 大小:1.73 MB
- 文档页数:19
目录
1、VDE欧规胶壳插脚:标准-EN50075/IEC60083
2、BS英规胶壳插脚:标准-BS1363
3、SAA澳规胶壳插脚:标准-AS/NZS3112
4、UL美规胶壳插脚:标准-ANSI-NEMA WD6
5、CCC中国规胶壳插脚:标准-GB1002-2008
6、Korea韩国胶壳插脚:标准-KSC8305
7、Brasil巴西规胶壳插脚:NBR14136
8、India印度胶壳插脚:标准IS1293
9、Argentina阿根廷胶壳插脚:IRAM2063
10、SASO沙特胶壳插脚:SASO-2203
11、JAPAN日本胶壳插脚:JISC8303
12、小南非规胶壳插脚:SABS164-1
修订记录
2013-10-15修改:
1、GB1002-2008版CCC插脚(厚1.4-1.5mm)增加插头插销离边沿的距离不小于6.5mm。
2、增加日规插脚安规尺寸图表,日规插脚(厚1.4-1.6mm)备注“L"的尺寸要求不大于0.9mm,
及插头插销离边沿的距离不小于5.1mm。
3、修改美规插脚安规尺寸,美规插脚(厚1.40-1.65mm),备注插头插销离边沿的距离不小于5.1mm.。
4、插脚图示缩小

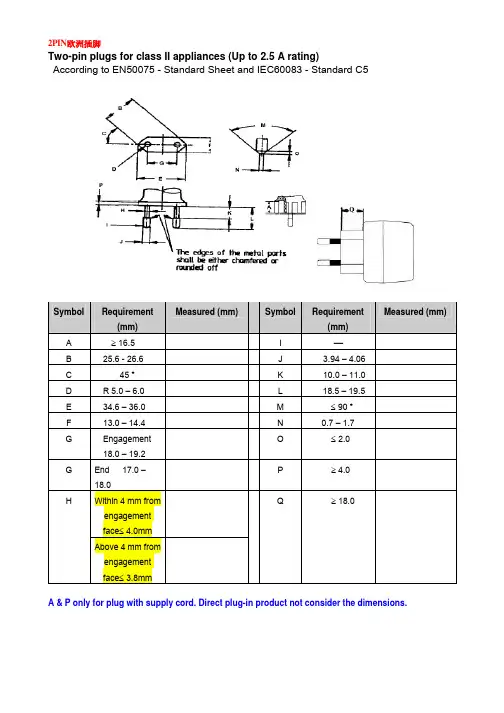

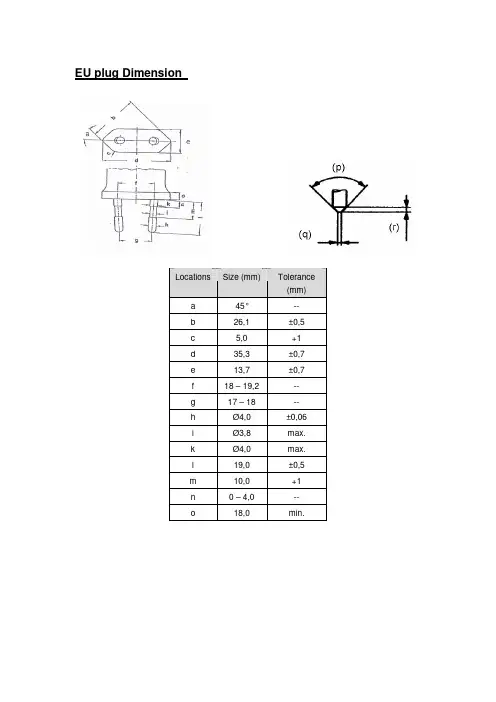

2PIN欧洲插脚Two-pin plugs f(Up to2.5A rating)EN50075/IEC60083-C5/CEE7/DIN49464
P≥4.0,Q≥18.0,I:金属下部结合部分边缘应光滑钝化,不得尖锐刺手.
此插脚适应国家包括:德国,俄罗斯,以色列
英国插脚
UK Plug Checking Form according to Figure 4of BS1363BS-3Symbol Requirement
(mm)Symbol Requirement (mm)Symbol Requirement
(mm)Symbol Requirement
(mm)A 25.37
max.I 22.10-22.36
Q 17.2-18.2
Y 1.2-2.0B
25.37max.J 22.23-23.23R 6.22-6.48Z R 0.1-1.0C
34.6max.K 1.35-1.85S 3.90-4.05a 58︒-62︒D
11.05-11.18L 7.80-8.05T 6.22-6.48b 1.35-1.85E
11.05-11.18M 58︒-62︒U 6.35min.c 58︒-62︒F
R 15min.N 3.90-4.05V 60︒-80︒d 1.35-1.85G
R 9.5min.O 9.2max.W 1.35-1.85e 0.2max.H R 9.5min.P 9.5max.X 3.90-4.05f 1.35-1.85此插脚适应国家包括:英国、新加坡、马来西亚
Grounding pin

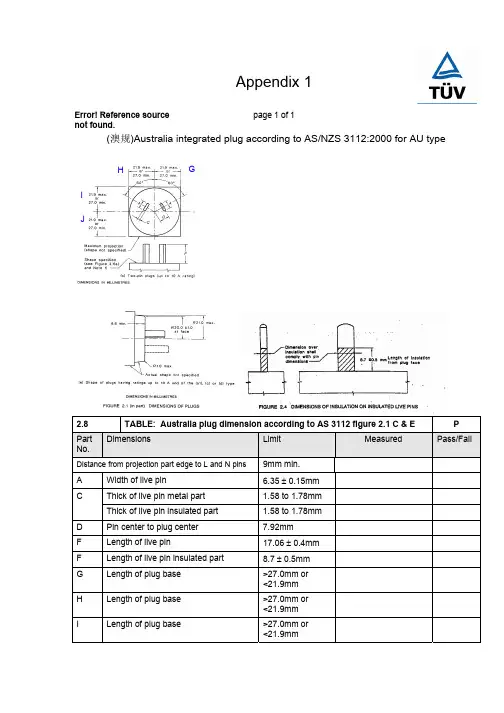

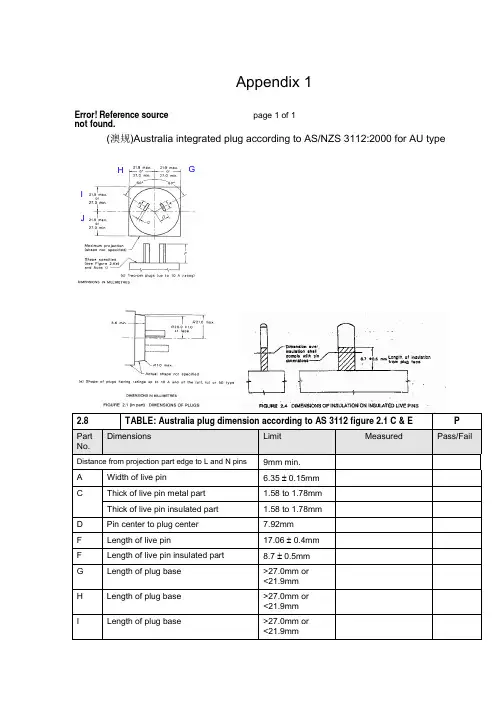

澳规插脚AS/NZS3112Standard sheet Figure 2.1(a1)or 2.1(c)Standard sheet Figure 2.1(e)and fig 2.4
Position
Required (mm)By Measurement (mm)By the gauges in Figure A1A
6.35±0.15-B
6.35±0.15C
+0.150.051.63--D
7.92--E
10.31--F
17.06±0.4-G
19.94±0.81、2、3、4
21.9max.or 27.0min.-5、6
60︒--7
8.6min.-8
21.0max.-9
20.0±1.0-10
1.0max -11
8.7±0.5-
Distance from
projection part edge to
L and N pins 9mm min.
美国插脚UL插脚:According toUL1310/UL498/UL817/UL1659/ANSI-NEMA WD6-2002Figure1-15
备注:
关于电源插墙式插脚(UL1310)中7.16条款要求:起始于金属插脚的任意一点,与金属插脚的托台圆周边之间的距离不得小于5.1mm。儿童玩具要求7.9mm.,此处距离是指adaptor插入socket后,金手指对AC input blade间之最近距离.

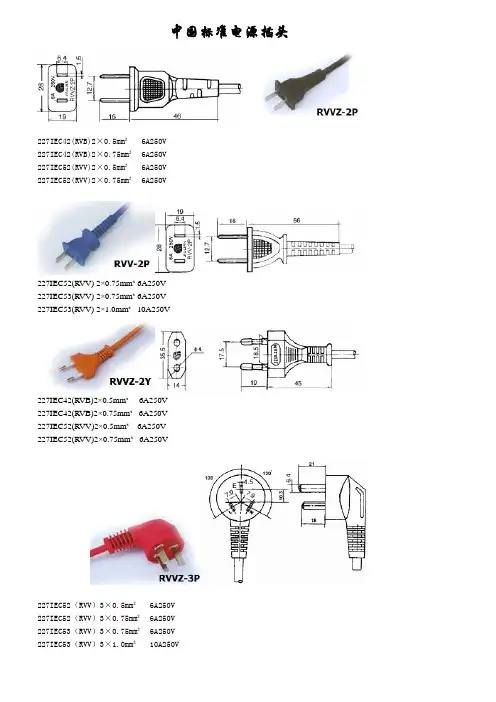

中国插脚2PIN
备注:(2008版新增要求)
1、起始于金属插脚的任意一点,与金属插脚的托台圆周边之间的距离不得小于6.5mm。
2、R角倒角弧高度约0.74-1mm(R角计算)。
中国插脚3PIN
韩国插脚
巴西2PIN插脚
Equipment’s combined with two-pole plug(Class II)10A/250V a.c.(figure13.NBR14136:2002)
Symbol Requirement(mm)Measured(mm)Symbol Requirement(mm)Measured(mm) B25.5-26.5J 3.95–4.05
C90︒-92︒K10.0–11.0
D R5.0–6.0L19.0–19.7
E35.0–36.0N 1.0max.
F13.0–14.4O R2.0-2.5
G18.8–19.2④>3mm
①>14mm⑤See above
②See above⑥See above
③See above⑦See above
