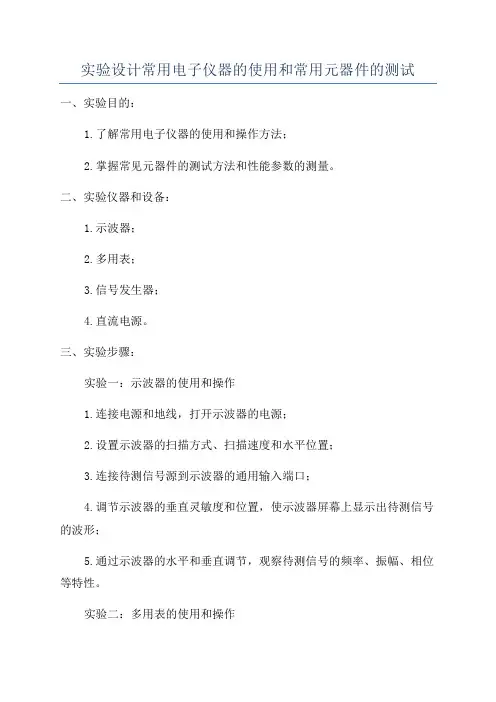

实验设计常用电子仪器的使用和常用元器件的测试一、实验目的：1.了解常用电子仪器的使用和操作方法；2.掌握常见元器件的测试方法和性能参数的测量。

二、实验仪器和设备：1.示波器；2.多用表；3.信号发生器；4.直流电源。

三、实验步骤：实验一：示波器的使用和操作1.连接电源和地线，打开示波器的电源；2.设置示波器的扫描方式、扫描速度和水平位置；3.连接待测信号源到示波器的通用输入端口；4.调节示波器的垂直灵敏度和位置，使示波器屏幕上显示出待测信号的波形；5.通过示波器的水平和垂直调节，观察待测信号的频率、振幅、相位等特性。

实验二：多用表的使用和操作1.连接电源和地线，打开多用表的电源；2.根据测量要求选择不同的测量模式（电压、电流、电阻等）；3.连接待测电路到多用表的相应测量端口；4.调节多用表的量程、灵敏度和位置，测量待测电路的电压、电流、电阻等参数。

实验三：信号发生器的使用和操作1.连接电源和地线，打开信号发生器的电源；2.设置信号发生器的工作模式、频率、幅度和波形类型；3.连接信号发生器的输出端口到待测电路；4.根据需要调节信号发生器的频率、幅度等参数，观察待测电路的响应和特性。

实验四：直流电源的使用和操作1.连接电源和地线，打开直流电源的电源；2.设置直流电源的工作模式、输出电压和电流限制；3.连接直流电源的输出端口到待测电路；4.调节直流电源的输出电压和电流限制，观察待测电路的响应和特性。

1.使用多用表测量电阻元件的电阻值，记录并比较测量结果；2.使用示波器和信号发生器测量电容元件的容值，记录并比较测量结果；3.使用多用表和信号发生器测量电感元件的电感值，记录并比较测量结果；4.使用多用表测量二极管和晶体管的电流-电压特性曲线，观察并记录结果；5.使用示波器和信号发生器测量可调电阻（电位器）的电阻值，记录并比较测量结果。

四、实验注意事项：1.在进行操作和连接电路时，务必断开电源，以免发生触电和短路等危险；2.仪器和设备使用前，要检查其电源和连接是否正确，以确保安全和数据准确性；3.实验过程中，注意保持仪器和设备的清洁和稳定，避免受到外界干扰；4.实验结束后，要关闭电源并恢复实验环境的整洁。

（电子行业企业管理）实验一、常用元器件的识别与测量及常规电子仪器使用实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。

二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务电子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1．电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。

测量方法如下（以MF-47为例）：⑴检查电池⑵机械调零⑶选择倍率挡⑷电阻挡调零⑸测量电阻2．电容器的检测⑴电容器的充放电检测⑵电容器漏电电阻的检测3．二极管的简易测量⑴用指针式万用表测试二极管①二极管的好坏及电极的判别。

用万用表的R×1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为几十欧到几千欧，反向电阻为几百千欧以上。

正、反向电阻差值约大约好，至少应相差百倍为宜。

若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为∞，则管子内部开路；若正、反向电阻接近，则管子性能差。

用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。

这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。

②二极管类型的判别。

经验证明，用500型万用表的R×1K挡测二极管的正向电阻时，硅管为6～20kΩ，锗管为1～5kΩ。

用2.5V或10V电压挡测二极管的正向导通电压时，一般锗管的正向电压为0.1V～0.3V，硅管的正向电压为0.5V～0.7V。

注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。

⑵用数字式万用表测试二极管①极性判别。

将数字式万用表置于二极管挡，红表笔插入“V•Ω”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。

将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在1V以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。

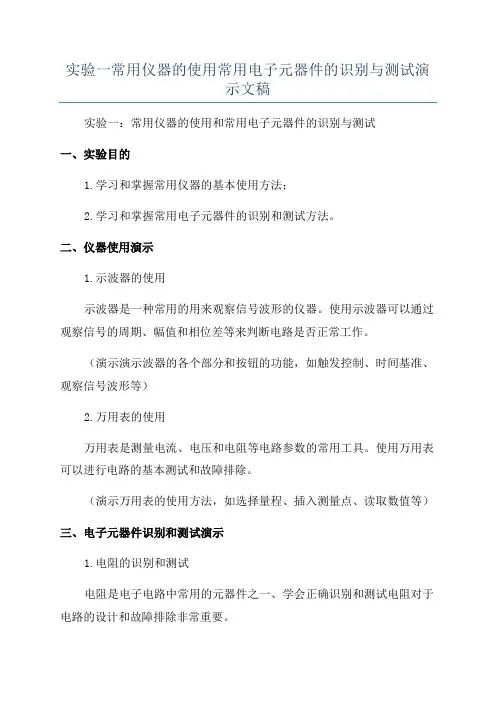

实验一常用仪器的使用常用电子元器件的识别与测试演示文稿实验一：常用仪器的使用和常用电子元器件的识别与测试一、实验目的1.学习和掌握常用仪器的基本使用方法；2.学习和掌握常用电子元器件的识别和测试方法。

二、仪器使用演示1.示波器的使用示波器是一种常用的用来观察信号波形的仪器。

使用示波器可以通过观察信号的周期、幅值和相位差等来判断电路是否正常工作。

（演示演示波器的各个部分和按钮的功能，如触发控制、时间基准、观察信号波形等）2.万用表的使用万用表是测量电流、电压和电阻等电路参数的常用工具。

使用万用表可以进行电路的基本测试和故障排除。

（演示万用表的使用方法，如选择量程、插入测量点、读取数值等）三、电子元器件识别和测试演示1.电阻的识别和测试电阻是电子电路中常用的元器件之一、学会正确识别和测试电阻对于电路的设计和故障排除非常重要。

（演示电阻的外观特征和识别方法，并演示用万用表测量电阻的方法）2.电容的识别和测试电容是一种常见的存储电荷的元器件，广泛应用于信号处理和滤波等电路中。

学会正确识别和测试电容对于电路的设计和分析至关重要。

（演示电容的外观特征和识别方法，并演示用万用表或者LCR表测试电容的方法）3.二极管的识别和测试二极管是一种常用的电子元器件，广泛应用于整流和开关等电路中。

学会正确识别和测试二极管对于电路的设计和故障排除非常重要。

（演示二极管的外观特征和识别方法，并演示用万用表测试二极管导通和反向截止的方法）4.三极管的识别和测试三极管是一种重要的放大器件，广泛应用于放大和开关等电路中。

学会正确识别和测试三极管对于电路的设计和故障排除非常重要。

（演示三极管的外观特征和识别方法，并演示用万用表测试三极管的放大倍数和极性的方法）四、实验步骤1.准备实验所需的示波器、万用表和常用电子元器件。

2.按照演示所示的方法，正确使用示波器和万用表来观察电路信号和测试电路元器件。

3.使用正确的方法来识别和测试电阻、电容、二极管和三极管等常用电子元器件。

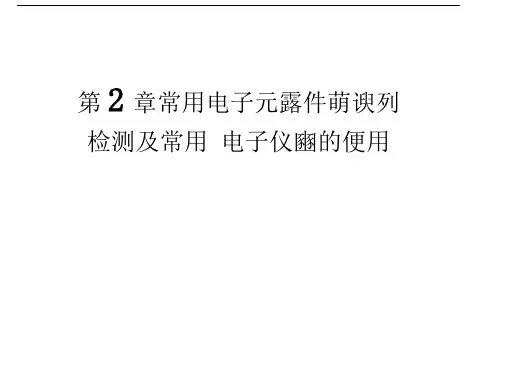

第2章常用电子元露件萌谀列检测及常用电子仪豳的便用•二极管由一个PN结、两根引线构成；三极管由两个PN结、三根引线构成。

PN结正向电阻小,反向电阻大，使用指针式万用表的电阻档或数字万用表的二极管档可判别二极管的极性,三极管的管脚名称及其质量卡口材料。

• 1 •二极管的识别Diode犧小功率二极管的负极通常在表面用一个色环标出，管体有白色色环的一端为负极。

喙有的管体上标有卄”标号，箭头指向的一端为阴极，另一端为阳极；i■发光二极管通常长脚为正，短脚为负；"蜜全塑封装红外发光二极管（03或05）的侧面向为一小平面，靠近小平面的引脚为负极，另一个引脚为正极。

• 2.用指针万用表检测晶体二极管（模拟表）（1）判别正负极性将指针式万用表拨到欧姆档，首选在RX 100或RX1I< 档，两表棒接到二极管两端，若表针指在几KQ以下的阻值，则接黑棒一端为二极管的正极，二极管正向导通；反之，若表针指向很大（几百千欧）的阻值，则接红棒的那一端为正极。

（2）鉴别性能及材料一般二极管的正向电阻为几KG以下（硅管为3〜7 、KQ,铐管为几百Q〜2KQ）,要求正向电阻愈小/若正、反向电蝕购給无穿女餌歩鋼二報管己卄跆获坏；若正、反向电餌杓鬲农则素明二級管已 题酪损坏。

• 3.用数字万用表测试晶体二极管这与指针式万用表刚好相反。

数字万用表电阻档提供的电流只有0.1 ~ 0.5mA ’而二极管属于 非线性器件,其正、反电阻值与测试电流有很大 的关系。

因此，用电阻档测量二极管时误差值 很大,通常不用此方法。

诫将档位开关置在二极管档,将二极管的正极接红表棒,负极接黑表棒,错二极管为0.15 ~ 0.30V ,硅二极管为0.4 ~ 0.7V 。

同矚数字万用表电源正极接红表棒,,种型号的二极管测量正向压降值越小性能越好。

螺若显示屏显示〃0000〃数值z则说明二极管已短路；若显示〃OL〃或T则说明二极管内部开路或处于反向状态,此时可对调表棒再测。

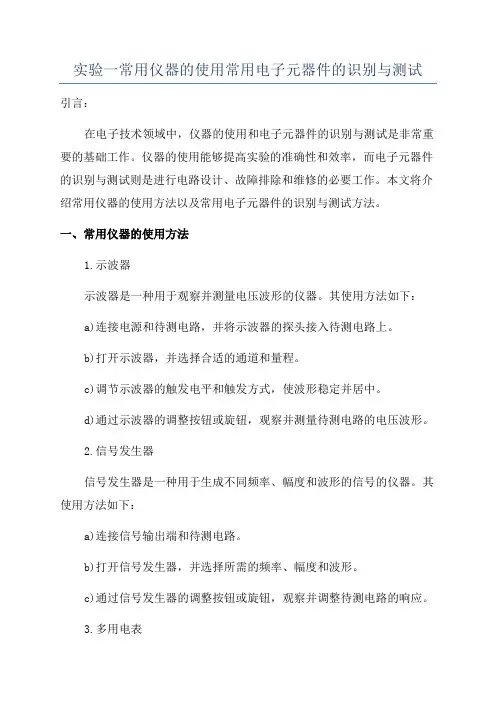

实验一常用仪器的使用常用电子元器件的识别与测试引言：在电子技术领域中，仪器的使用和电子元器件的识别与测试是非常重要的基础工作。

仪器的使用能够提高实验的准确性和效率，而电子元器件的识别与测试则是进行电路设计、故障排除和维修的必要工作。

本文将介绍常用仪器的使用方法以及常用电子元器件的识别与测试方法。

一、常用仪器的使用方法1.示波器示波器是一种用于观察并测量电压波形的仪器。

其使用方法如下：a)连接电源和待测电路，并将示波器的探头接入待测电路上。

b)打开示波器，并选择合适的通道和量程。

c)调节示波器的触发电平和触发方式，使波形稳定并居中。

d)通过示波器的调整按钮或旋钮，观察并测量待测电路的电压波形。

2.信号发生器信号发生器是一种用于生成不同频率、幅度和波形的信号的仪器。

其使用方法如下：a)连接信号输出端和待测电路。

b)打开信号发生器，并选择所需的频率、幅度和波形。

c)通过信号发生器的调整按钮或旋钮，观察并调整待测电路的响应。

3.多用电表多用电表是一种具有多种测量功能的仪表，如电压、电流和电阻等。

其使用方法如下：a)连接电源和待测电路，并将多用电表的探头接入待测电路上。

b)选择所需的测量功能（如电压、电流或电阻）和量程。

c)通过多用电表的调整按钮或旋钮，观察并测量待测电路的相应参数。

二、常用电子元器件的识别与测试方法1.电阻电阻是一种用于限制电流的元件，其识别和测试方法如下：a)使用万用表或电阻测量器，将测试针分别接触电阻两端。

b)读取仪表上显示的电阻值，判断电阻的阻值范围。

2.电容电容是一种储存电荷的元件，其识别和测试方法如下：a)使用万用表或电容测量器，将测试针分别接触电容的两端。

b)读取仪表上显示的电容值，判断电容的容值范围。

3.电感电感是一种储存电磁能的元件，其识别和测试方法如下：a)使用万用表或电感测量器，将测试针分别接触电感的两端。

b)读取仪表上显示的电感值，判断电感的大小。

4.二极管二极管是一种具有单向导电特性的元件a)使用万用表或二极管测试仪，将测试针连接至二极管的阳极和阴极。

实验一、常用元器件的识别与测量及常规电子仪器使用一、目的掌握常用电子元件的识别知识与检测技术。

二、实验仪器万用表、示波器、信号发生器、直流稳压电源、毫伏表三、任务子、电容的测量；二极管、三极管管脚识别与测量，常规电子仪器使用四、实验内容1.电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。

测量方法如下（以MF-47为例）：（1）检查电池（2）机械调零（3）选择倍率挡（4）电阻挡调零（5）测量电阻2.电容器的检测（1）电容器的充放电检测（2）电容器漏电电阻的检测3.二极管的简易测量（1）用指针式万用表测试二极管①二极管的好坏及电极的判别。

用万用表的RX1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为儿十欧到儿千欧，反向电阻为儿白千欧以上。

正、反向电阻差值约大约好，至少应相差百倍为宜。

若正、反向电阻都为零，则管子内部短路；若正、反向电阻都为则管子内部开路；若正、反向电阻接近，则管子性能差。

用上述测法测得阻值较小的那次，黑表笔所接触的电极为二极管的正极，另一端为负极。

这是因为在磁电式万用表的欧姆挡，黑表笔接表内电池的正端，红表笔接表内电池的负端。

②二极管类型的判别。

经验证明，用500型万用表的RX1K挡测二极管的正向电阻时，硅管为6〜20kQ ,错管为1〜5kQ。

用2. 5V或10V电压挡测二极管的正向导通电压时，一般错管的正向电压为0. IV〜0. 3V,硅管的正向电压为0. 5V〜0.7Vo注意：用不同类型的万用表或同一类型的万用表的不同量程去测二极管的正向电阻时，所得结果是不同的。

⑵用数字式万用表测试二极管①极性判别。

将数字式万用表置于二极管挡，红表笔插入“V・Q”插孔，黑表笔插入“COM”插孔，这时红表笔接表内电源正极，黑表笔接表内电源负极。

将两只笔分别接触二极管的两个电极，如果显示溢出符号“1”，说明二极管处于截止状态；如果显示在IV以下，说明二极管处于正向导通状态，此时与红表笔相接的是管子的正极，与黑表笔相接的是负极。
