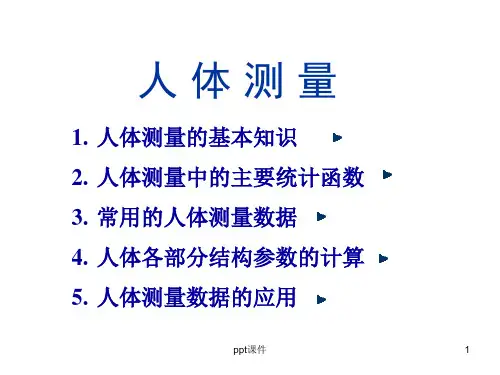

人体测量学--人体测量的基本知识

ppt课件
33
式中K为变换系数，设计中常用的百分位与变换系数K的关系见表
百分位数
0.5 1.0 2.5
5 10 15 20
K
2.572 2.362 1.960 1.645 1.282 1.036 0.842
百分位数
25 30 50 70 75 80 85
K
0.674 0.524 0.000 0.524 0.674 0.842 1.036
26
例：
一组学生的身高分别为：160cm，158cm，165cm， 166cm，175cm，167cm，170cm；求这组学生身高的平均值：
1600+1580+1650+1660+1750+1670+1700 平均值=
7
≈ 1658.6 mm
ppt课件
27
方差
描述测量数据在中心位置(均值)上波动程度差异的值叫均方差，通常称为方差。方差表明样本的测量值是变量，
理想体重：
W=H—100（kg）
H的单位是cm
如果人体的体重经常低于或高于正常体重的10％以上，则属于不正常状态。
ppt课件
41
人体各部分体积
手掌体积：V1=0.00566L 前臂体积：V2=0.01702L 上臂体积：V3=0.03495L 大腿体积：V4=0.0924L 小腿体积：V5=0. 4083L 躯干体积：V6=0.6132L
√ S= 33.1
ppt课件
31
百分位数
人体测量的数据常以百分位数表示人体尺寸等级，最常用的是第5、第50、第95三种百分位数。其中：
第5百分位数表示“小”身材。是指有5%的人群身材尺寸小

室内设计中比例与尺度PPT课件

百分比
男
女
102.0
101.0
17.6
17.9
44.2
44.4
52.3
52.0
18.9
18.8
14.3
14.1
24.6
24.2
23.5
精选ppt
52.8
23.4
5
52.8
空间与人体尺度
人体自身数据 3 人体的功能尺度
• 人体基本动作尺度人体活动的姿态和动作是无法计数的，但
在设计中控制了它的主要的基本的动作，就可以作为设计的依据。这里的人体动作的尺寸是实测的平均数。
人体尺度
精选ppt
1
序——概念
空间与人体尺度
• 尺度与尺寸
尺寸是度量单位，如：km、m、cm等对建筑物或要素的度量，是在量上反映建筑及各构成的要素的大小。
尺度涉及到真实大小和尺寸，但不能把尺寸的大小和尺度的概念混为一谈。尺度一般不是指建筑物或要素的真实尺寸，而是表达
一种关系及其给人的感觉。
• 室内尺度的衡量标尺
精选ppt
6
人体自身数据
空间与人体尺度
精选ppt
7
人体自身数据
空间与人体尺度
精选ppt
8
人体自身数据
空间与人体尺度
• 人体活动所占的空间尺度
这是指人体各种活动所占的基本空间尺度，如坐着开会、拿取东西、办公、弹钢琴、擦地、穿衣、厨房操作和其他动作等等。
精选ppt
9
人体自身数据
空间与人体尺度
人的自身是建筑尺度的基本参照。根据人体尺度设计的家具以
及一些建筑构件，是建筑中相对不变的因素，可以作为衡量建筑尺
度的参照物。

常用人体尺度23页PPT

常用人体尺寸的测量
重点介绍立姿和站姿，包括身高、眼睛高度、挺直坐高等，共20几项室内设计常用的人体尺寸的测量。
1 ．身高：是指人身体直立、眼睛
向前平视时从地面到头顶的垂直距离。
2．眼睛高度：
是指人身体直立、眼睛向前平视时从地面到内眼角的垂直距离。
3．肘部高度：是指从地面到人的前臂与
上臂结合处可弯曲部分的距离。
4．挺直坐高：
是指人挺直坐着时，座椅表面到头顶的垂直距离。
5．正常坐高：
是指人放松坐着时，从座椅表面到头顶的垂直距离。
6．坐着时的眼睛高度：
是指人的内眼角到座椅表面的垂直距离。
7 ．肩高：
是指从座椅表面到脖子与肩峰之间的肩中部位置的垂直距离。
8．肩宽：
13．膝盖高度：
是指从地面到膝盖骨中点的垂直距离。
14．膝腘高度：
是指人挺直身体坐着时，从地面到膝盖背后的垂直距离。
15．臀部—膝腿部长度：
是指由臀部最后面到小腿背面的水平距离。
16．臀部—膝盖长度：
是指从臀部最后面到膝盖骨前面的水平距离。
17．臀部—足尖长度：
是指从臀部最后面到脚趾尖端的水平距离。
是指人肩膀靠墙直立，手臂向前平伸，食指与拇指尖接触，这时从墙倒拇指梢的水平距离。
31、只有永远躺在泥坑里的人，才不会再掉进坑里。——黑格尔 32、希望的灯一旦熄灭，生活刹那间变成了一片黑暗。——普列姆昌德 33、希望是人生的乳母。——科策布 34、形成天才的决定因素应该是勤奋。——郭沫若 35、学到很多东西的诀窍，就是一下子不要学很多。——洛克
是指两个三角肌外侧的最大水平距离。
9．两肘宽度：
是指两肋屈曲、自然靠近身体、前臂平伸时两肋外侧面之间的水平距离。

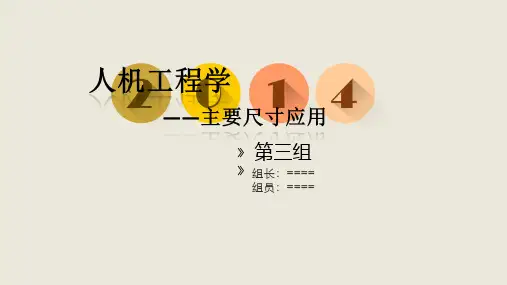

人机工程学人体尺寸课件

2、双杠
体操比赛中运动员们使用的双杠两根杆子之间的距离在420~520mm 之间，这也是根据成年男性的肘部宽度来设计的，这个宽度可以让运动员们在做动作时更加自如。
谢谢观看
4/15/2024
2 0 14
》第三组
》组长：====
组员：====
目录
1 坐姿的肩中部高度 2 肩宽
3
两肘之间宽度
坐姿的肩部高度
1、带有靠背的座椅
椅子靠背的高度一般不宜超过肩胛骨，这样的高度才能使人感到舒适。成年男性第95百分位坐姿肩高在641mm 左右，所以椅子靠背的设计大致也就是以这个为依据。
坐姿的肩部高度
3、有靠背的床
床的靠背设计与座椅的靠背设计类似，也是要考虑到人的坐姿肩高，为了让人感到舒适，尺寸一般也不超过成年男性第95百分位坐姿肩高641mm。
肩宽
1、影剧院座椅
影院、礼堂排椅的座位间距都是要考虑肩宽的，成年男性第95百分位的肩宽为403mm，为了让观众坐在一起不显得拥挤，同时也要节约会场的空间，座椅的间距一般不得小于 580mm。
Hale Waihona Puke 肩宽2、衣服PICTURE
衣服尺寸的设计是完全考虑人体的各项尺寸的，肩宽也是其中一项重要因素，根据肩部的宽度确定上衣的尺寸。
肩宽
3、单人床
肩宽是床宽度设计的重要考虑因素之一，成年男性第95百分位的肩宽为403mm,而一般床的宽度要是人肩宽的2.5~3倍。
两肘之间宽度

常用人体尺度

13．膝盖高度：
是指从地面到膝盖骨中点的垂直距离。
14．膝腘高度：
是指人挺直身体坐着时，从地面到膝盖背后的垂直距离。
15．臀部—膝腿部长度：
是指由臀部最后面到小腿背面的水平距离。
16．臀部—膝盖长度：
是指从臀部最后面到膝盖骨前面的水平距离。
17．臀部—足尖长度：
是指从臀部最后面到脚趾尖端的水平距离。
上臂结合处可弯曲部分的距离。
4．挺直坐高：
是指人挺直坐着时，座椅表面到头顶的垂直距离。
5．正常坐高：
是指人放松坐着时，从座椅表面到头顶的垂直距离。
6．坐着时的眼睛高度：
是指人的内眼角到座椅表面的垂直距离。
7 ．肩高：
是指从座椅表面到脖子与肩峰之间的肩中部位置的垂直距离。
8．肩宽：
18．垂直手握高度：
是指人站立、手握横杆，然后使横杆上升到不使人感到不舒服，或拉得过紧的限度为止，此时从地面到横杆顶部的垂直距离。
19．侧向手握距离：
是指人直立，右手侧向伸平握住横杆，一直伸展到没有感到不舒服或拉得过紧的位置，这时，从人体中线到横杆外侧面的水平距离。
20．向前手握距离：
是指两个三角肌外侧的最大水平距离。
9．两肘宽度：
是指两肋屈曲、自然靠近身体、前臂平伸时两肋外侧面之间的水平距离。
10．臀部宽度：
是指臀部最宽部分的水平尺寸。
11．肘部平放高度：
是指从座椅表面到肘部尖端的垂直距离。
12．大腿厚度：
是指从座椅表面到大腿与腹部交接处的大腿端部之间的垂直距离。
是指人肩膀靠墙直立，手臂向前平伸，食指与拇指尖接触，这时从墙倒拇指梢的水平距离。

人体量和人体参数课件

• 日本女性人体尺寸与男性人体尺寸之比（以系数表示）
编号
部位
系数
编号
部位
系数
1
身长
0.95
10
颈围
0.90
2
上肢长
0.93
11
胸围
0.90
3
下肢长
0.94
12
腹围
0.89
4
两手侧平伸长
0.93
13
臂围
1.02
5
脚长
0.94
14
腕围
0.96
6
体干长
0.96
15
大腿围 1.02
7
头长
0.92
16 下腿最大 0.98
中年男女体质状况比较
• 监测结果显示：男子总合格达标率为71．2％，女子为71.7％，总体女子达标情况略好于男子。 • 我国成年男子的身高和体重明显大于女子。成年男子平均身高比女子高10.6厘米，
平均体重男子比女子重9.7千克，表明中国成年男子较女子体型明显高大而粗壮。
• 男子体质衰退表现尤为明显，如男子肺活量18～60岁总体下降幅度是24.8％，其中 40岁以下年龄段下降了8.8％，40岁以上年龄段下降了16.O％。
两手恻平伸长度
坐面至举手指尖高
计算式 0.256H 0.203H 0.229H 0.462H 0.454H
1.032H
0.795H
四、人体尺寸的影响因素
年齡性別種族年代職業国家其他
身高与性別
图坦卡门伉俪
图坦卡门伉俪
身高与種族、年代
人數年齡身高體重
美國白人 25000 23 173.7 70.4

人体工程学PPT.

人体尺度人体行为区域常用家具设备尺寸建筑尺度规范视觉心理和空间
室内设计常用尺寸——客厅

客厅——双人沙发
室内设计常用尺寸——客厅

客厅——三人沙发
室内设计常用尺寸——客厅

客厅——沙发
室内设计常用尺寸——客厅

客厅——沙发
室内设计常用尺寸——客厅

餐厅——柜
室内设计常用尺寸——客厅

室内设计常用尺寸——其它常用尺寸

门窗套：采用60门套线，长度为2200、2400、2600 窗台板：宽度比窗套略宽，一般超出窗套30，向下返边40。窗帘盒：高度：120~180，深度单层为120，双层为160~180 包暖气：高度根据窗台高度而定，厚度依据暖气的厚度而定，一般为180~220
?人体尺度?人体行为区域人体工程学在室内设计中的应用人体行为区域?常用家具设备尺寸?建筑尺度规范?视觉心理和空间室内设计常用尺寸客厅?客厅双人沙发室内设计常用尺寸客厅?客厅三人沙发室内设计常用尺寸客厅?客厅沙发室内设计常用尺寸客厅?客厅沙发室内设计常用尺寸客厅?餐厅柜室内设计常用尺寸客厅?餐厅酒柜室内设计常用尺寸餐厅?餐厅

公共空间常用尺寸

商场营业厅：单靠背立货架：厚300—500，高1800—2300。双靠背立货架：厚600—800，高1800—2300 敞开式货架： 400—600。放射式售货架：直径2000。收款台：宽：600，长：1600(一般按现场空间来设计)
公共空间常用尺寸

饭店客房标准面积：大：25平方米中：16—18平方米小：16平方米床：高：400-450；床靠高：850—950 床头柜：高：500—700；宽：500—800 写字台：长：1100—1500；宽450—600；高700—750 行李台：长：9l0—1070；宽：500；高：400 衣柜：宽：800—1200；高：1600—2000；深：500 沙发：宽：600一800mm；高：350—400；靠背高：1000 衣架高：1700—1900

美容解剖人体测量PPT课件

身高: x=1693（1586）；S=56.6(51.8)
身高: x=1684(1575); S=53.7(51.9)
东南区：体重: x=59(51); S=7.7(7.2)
华中区：体重: x=57(50); S=6.9(6.8) 华南区：体重: x=56(49); S=6.9(6.5) 西南区：
3.1 3.2
3.3 3.4 3.5 3.6 3.7 3.8 3.9 3.10
坐高坐姿颈椎点高
坐姿眼高坐姿肩高坐姿肘高坐姿大腿厚坐姿膝高小腿加足高坐深臀膝距
坐姿人体尺寸
2019/2/16
3.11
坐姿下肢长
23
人体测量及形体参数
二、我国成年人人体功能尺寸
（GB10000-88）
以第95百分位为基准
27
人体测量及形体参数

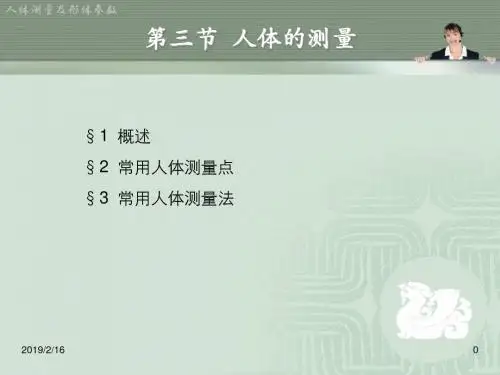

§3常用人体测量法
一、人体测量数据的应用原则二、人体尺寸的应用方法
三、应用人体尺寸数据时的注意
2019/2/16
28
人体测量及形体参数
一、人体测量数据的应用原则
由人体身高决定的尺寸——门、通道、舱口、床、担架等——以第95百分位为依据；由人体某部分尺寸决定的物体，如腿长决定的坐平面高度——以第5百分位为依据；可调尺寸——调节范围使第5百分位到第95百分位间的所有人都可用；以第5百分位或第95百分位为限值的物体——当此界限外的人使用会危及安全健康、增加事故危险— —扩大到第1百分位或第99百分位——人与紧急制动杆距离、紧急出口；门铃、插座、开关、收银台等的高度——以第50百分位为依据。
动态尺寸
(功能尺寸)
强调身体各部位间的动作关系，用以确定工作位置的活动空间

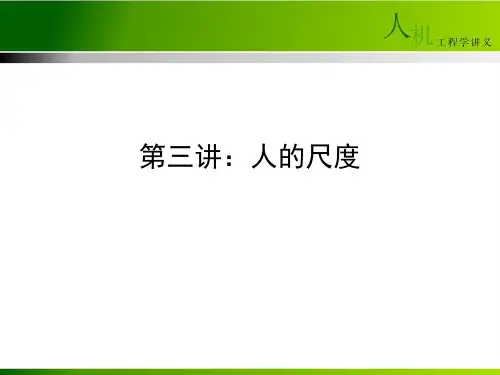

人的尺度PPT课件

分布（distribution）分布是一个统计概念。可以说一组测量值就确定一个分布。人体尺寸分布就是人体尺寸的测量项目的各个值呈一定频次出现。
分布曲线和正态分布
以人体测量值为横坐标，以出现频率为纵坐标，得到的曲线就是分布曲线。
如果分布曲线左右对称，呈现”两头低,中间高”的形态，宛如一口钟.这样的分布就叫”正态分布”或”钟型分布”。这只是正态分布的一个描述性的定义。
三维数字化人体测量
VITUS-3D人体扫描仪
人机工程学多媒体教学系统(试用)
Cyberware全身3D人体扫描仪
人体测量的项目（GB53975-1983）
高度长度宽度厚度围经
• 头部 • 躯干和四肢 • 手和足 • 体重
12 69（坐姿22，立姿40） 6
1
人机工程学多媒体教学系统(试用)
人机工程学多媒体教学系统(试用)
设计必须符合人体的基本要求,适应于人的机器才是最有效率的机器
小原二郎
《什么是人体工程学》，小原二郎著，三联出版社，1990；
人体测量学
人们对人体尺度开始感兴趣并发现人体各部分相互之间的关系，要追朔到2000多年以前。公元前一世纪罗马建筑师Vitruvian(维特鲁威)就已从建筑学的角度对人体尺度作了较完整的论述,并且发现人体基本上以肚脐为中心。按照维特鲁威的描述，文艺复兴时期的达芬奇（Da-Vinci）创作了著名的人体比例图(见图1）
人体测量按照测量对象不同可以分为两类：
• 对个别人进行测量，如对宇航员做专门测量和专门设计 (特殊任务)
• 对群体的测量，例如对某地区所有男性青年的测量
人体测量的工具（GB5704-1985）
人机工程学多媒体教学系统(试用)

《比例与尺度》PPT课件

建筑尺度的衡量标尺
·人的自身是建筑尺度的基本参照。根据人体尺
度设计的家具以及一些建筑构件，是建筑中相对不变的因素，可以作为衡量建筑尺度的参照物。
·当我们熟悉了尺度的原理后，可以指导建筑设
计，使建筑物呈现出我们恰当的或预期的某种尺寸，以及给人的影响。
常用人体尺度Biblioteka 人体尺度问题－中国人体尺寸情况
人体主要尺寸（女）（18-60岁）mm
百分位
1
5
10
50
90
95
99
1.身高
2.体重* （kg）
测量 3.上臂长项目 4.前臂长
1449 39 252 185
1484 42 262 193
1503 44 267 198
1570 52 284 213
1640 63 303 229
1659 66 308 234
黄金涡线
•黄金比矩形的应用实例
巴黎圣母院
模数法则
美的造型从整体到部分，从部分到细部都由一种或若干种模数推衍而成。
共同的对角线等比例矩形:高宽比相同的一系列矩形—— 相同的比率
统一和谐
巴黎奥赞芳特工作室
形体的比例分割
罗维电冰箱（1933）
AD/AB=AB/AF
比例变化
产品的比率关系应与自身的结构相符合。
人体尺度问题—不同国家尺度比较
人体尺寸
身高坐高肘高膝高肩宽臀宽
不同国家人体尺寸差异（男）
德
法
英
美瑞士亚（中国）
172 170 171 173 169 168（167.8）
90
88
85
86
— —（90.8）

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

23.5
.
52.8
女 101.0 17.9 44.4 52.0 18.8 14.1 24.2 23.4 52.8
建筑空间与人体尺度
人体自身数据 3 人体的功能尺度
• 人体基本动作尺度人体活动的姿态和动作是无法计数的，但
在设计中控制了它的主要的基本的动作，就可以作为设计的依据。这里的人体动作的尺寸是实测的平均数。
尺度涉及到真实大小和尺寸，但不能把尺寸的大小和尺度的概念混为一谈。尺度一般不是指建筑物或要素的真实尺寸，而是表达一种关系及其给人的感觉。
• 建筑尺度的衡量标尺
人的自身是建筑尺度的基本参照。根据人体尺度设计的家具以及一些建筑构件，是建筑中相对不变的因素，可以作为衡量建筑尺度的参照物。
当我们熟悉了尺度的原理后，可以指导建筑设计，使建筑物呈现出我们恰当的或预期的某种尺寸.，以及给人的影响。
课程安排
建筑空间与人体尺度
人体自身数据人体工程学与家具设计建筑构件的合理尺寸要求实例分析练习及完成作业
.
建筑空间与人体尺度 1 人体自身数据
.
建筑空间与人体尺度
人体自身数据已知最古老的人体尺寸比例标准（约公元前3000年）是在埃
及古城孟菲斯（Memphis）的金字塔的一个墓穴中发现的。自那以后，科学家和艺术家致力于人体尺寸比例的研究。
.
建筑空间与人体尺度
人体工程学与家具设计
用同一比例尺绘制的. 家具和生活用具。
建筑空间与人体尺度
人体工程学与家具设计
1. 椅子、沙发、凳子
.
建筑空间与人体尺度
人体工程学与家具设计
2 桌子
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
3床
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
了解了家具的尺寸，设计者应该有效的摆放家具，合理利用空间。 1）人体所需的空间
心理空间
动作空间
人体所占空间
2) 研究人们在室内活动的“. 流线”
建筑空间与人体尺度
.
建筑空间与人体尺度
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体自身数据
• 其他情况的空间尺度
.
建筑空间与人体尺度
人体自身数据
.
建筑空间与人体尺度
人体自身数据 4 人体的感觉尺度——嗅觉距离
1m以内: 衣服和头发散发的较弱的气味 2-3m: 香水或别的较浓的气味 3m以外：很浓烈的气味
在设计交往空间时，家具布置要适当留有距离，避免尴尬
.
建筑空间与人体尺度
人体自身数据 4 人体的感觉尺度——听觉距离
7m以内: 可进行一般交谈 30m以内: 听清楚讲演超过35m: 能听见叫喊，但很难听清楚语言
布置接待空间，超过30m，要使用扬声器
.
建筑空间与人体尺度
人体自身数据 4 人体的感觉尺度——人际距离
亲密距离：0-0.45m 表达温柔、爱抚、激愤等强烈感情的距离个人距离：0.45～1.3m 亲近朋友谈话，家庭餐桌距离就属于此种距离社会距离：1.3～3.75m 邻居、同事间的交谈距离，洽谈室、会客室、起居室等，公共距离：大于3.75m 单向交流的集会、演讲，严肃的接待室、大型会议室
.
建筑空间与人体尺度 2 人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
人体工程学是第二次世界大战以后发展起来的一门新学科。人体工学并不是单一的学科，它涉及人体的尺度、生理、心理需求，人体能力的感受，对物理环境的感受等，和室内空间环境有着密切的关系。
家具的主要功能是实用，是人为了自己的方便而创造的，家具应当舒适、方便、安全、美观，满足人们生理特征的要求，所以家具的设计应以人体工程学为依据，使其符合人体基本尺寸和从事各种活动范围所需的尺寸。
.
建筑空间与人体尺度
人体自身数据
2 人体基本构造尺寸
人体各部尺度与身高的比例
部位
两臂展开长度与身高之比肩峰至头顶高与身高之比上肢长度与身高之比下肢长度与身高之比上臂长度与身高之比前臂长度与身高之比大腿长度与身高之比小腿长度与身高之比坐高与身高之比
百分比男
102.0 17.6 44.2 52.3 18.9 14.3 24.6
.
建筑空间与人体尺度
人体自身数据
.
建筑空间与人体尺度
人体自身数据
.
建筑空间与人体尺度
人体自身数据
• 人体活动所占的空间尺度这是指人体各种活动所占的基本空间尺度，
如坐着开会、拿取东西、办公、弹钢琴、擦地、穿衣、厨房操作和其他动作等等。
.
建筑空间与人体尺度
人体自身数据
.
建筑空间与人体尺度
人体自身数据
建筑空间与人体尺度
.
吕元 2010.11
建筑空间与人体尺度
序
建筑空间人
尺度
.
建筑空间与人体尺度
序 ——概念
尺度就是在不同空间范围内，建筑的整体及各构成要素使
人产生的感觉，是建筑物的整体或局部给人的大小印象与其真实大小之间的关系问题。
.
建筑空间与人体尺度
序——概念
• 尺度与尺寸
尺寸是度量单位，如：km、m、cm等对建筑物或要素的度量，是在量上反映建筑及各构成的要素的大小。
文艺复兴时期，达芬奇根据罗马建筑工程师维特鲁维的人形标准，创作了著名的人体素描图
.
建筑空间与人体尺度
人体自身数据现代著名的建筑师勒•柯布西耶把比例和人体尺度结合在一起,
并提出一种独特的“模度”体系。
.
建筑空间与人体尺度
人体自身数据 1 身高不同国家、不同地区的人体的平均尺度是不同的。我国按中等人体地区调查平均身高，成年男子身高为 1670mm，成年女子为1560mm。
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
4 柜架
.
建筑空间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
5 洗手间
.
建筑间与人体尺度
人体工程学与家具设计
.
建筑空间与人体尺度
人体工程学与家具设计
合理尺寸的家具有助于感觉建筑空间的尺度
