TGW-380D线型光纤感温火灾探测系统操作手册.wutos.TGW-380D线型光纤感温火灾探测器培训手册1 目的让现场技术人员对TGW-380D光纤光栅信号解调系统的构成及工作原理有一定的了解，并彻底掌握其相关调试方法。
2 工作原理及应用TGW-380D光纤光栅感温火灾探测系统是继TGW-100D后公司开发的又一种新型火灾探测系统，同TGW-100D一样也是以光纤作为信号的传输与传感，利用布喇格光栅的温度敏感性和光的反射原理，实时探测沿光纤光栅感温点的温度变化情况，超限时能声光报警。
不同之处主要是操作系统使用Windows2000系统，增加了一个1295定位光栅，具有网络通讯功能，且由原来4个通道扩展到8个通道。
该产品适用于隧道、石油、天燃气管道、化工、冶金、电力、消防、能源、仓储、军工、核工业等场所。
2. 1光纤光栅探测技术2.1.1 光纤光栅传感技术光纤布喇格光栅是利用光纤芯层材料的光敏特性，通过紫外激光曝光的方法，使一段本来沿光纤轴线均匀分布的光纤纤芯折射率发生周期性永久改变（其周期在几百纳米数量级）形成的一种光栅结构的光学器件，简称光纤光栅。
当宽带光通过光纤光栅时，光纤光栅会对此入射光进行选择性反射，反射一个中心波长与芯层折射率调制相位相匹配的窄带光（带宽通常约为0.1～0.5nm），此中心波长称之为布喇格波长λ，在外界参量(如应力、温度等)发生变化情况下，光栅栅距(d)发生变化，布喇格波长λ也随之发生变化，因此，通过精确地测量光栅反射光的布喇格波长λ的变化量，就可以获得光纤光栅处所测物理量。
其传感原理如下图2.1所示：图2.1 光纤光栅传感原理图2.1.2 光纤光栅测温系统光纤光栅感温火灾探测系统包括感温火灾探测器和火灾探测信号处理器。
探测器中探测单元环境温度发生变化时，由探测单元保护管经导热感温元件传导到测量光栅，导致布喇格波长发生变化。
火灾探测信号处理器通过探测此波长的变 化获得环境温度，从而达到温度传感的目的。
GST—OTS4000线型光纤感温火灾探测系统用户手册(Ver。
1.01，2006.07)海湾安全技术有限公司目录一、概述 (1)二、系统结构及组成 (1)1。
探测器 (1)2. GST-OTS4000型信号处理器 (2)3. GST-CHARON线型光纤感温火灾探测系统配置监控软件 (3)三、运行软件 (3)1. 文档菜单 (6)2. 编辑/景象菜单 (9)3. 测量菜单 (10)4。
额外菜单 (11)5. 窗口菜单 (12)6. 帮助菜单 (12)7. 控制器菜单 (12)四、故障分析处理 (12)一、 概述GST —OTS4000线型光纤感温火灾探测系统(以下简称系统）是由我公司推出的高新技术产品。
该产品集计算机、光纤通讯、光纤传感、光纤传输、光电控制等技术于一体,基于光纤的后向散射随温度变化的测温原理，采用OFDR 先进技术，通过感温光缆实时监测光纤上的反馈信息,测量光纤上各点的温度变化,来实时监测被检测区域的温度状况。
由于该产品以显著成熟的技术优势和绝对的安全性能为火灾探测提供了完整的解决方案，并在多个地铁、公路隧道工程中长期稳定运行，得到了设计人员和用户的普遍欢迎和认可。
系统实现了电力系统运行设备的实时在线检测，通过对设备实时数据的分析和预测，防止事故的发生.真正地作到防患于未然.其次也为今后实现状态检修，提高检修效率，大大降低检修成本和管理成本起到关键的作用。
随着光纤应用技术的发展，光纤测温系统目前已成为世界上最先进、最有效的连续分布式温度监测系统，广泛应用于石化、电力、交通、钢铁等工业场所。
主要应用领域如下：● 重要区域的温度测量和监控：如：发电厂电缆桥架、电厂锅炉烧嘴、变电站、输煤系统传输带、计算机房、电视台、通信机房、移动基站、控制机房、电缆通道等。
● 危险区域的温度测量和监控：（设备简单、无外加电源,受监控的区域不带电） 如：油罐、气罐、煤仓、危险品仓库等。
● 交通运输领域的温度测温和监控：如：地铁、隧道、铁路、机场、船舱等。

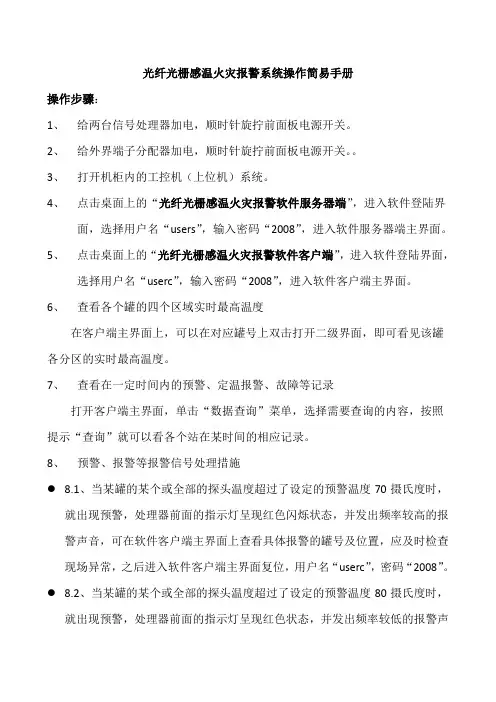

光纤光栅感温火灾报警系统操作简易手册
操作步骤：
1、给两台信号处理器加电，顺时针旋拧前面板电源开关。
2、给外界端子分配器加电，顺时针旋拧前面板电源开关。
3、打开机柜内的工控机（上位机）系统。
4、点击桌面上的“光纤光栅感温火灾报警软件服务器端”，进入软件登陆界
面，选择用户名“users”，输入密码“2008”，进入软件服务器端主界面。
5、点击桌面上的“光纤光栅感温火灾报警软件客户端”，进入软件登陆界面，
选择用户名“userc”，输入密码“2008”，进入软件客户端主界面。
6、查看各个罐的四个区域实时最高温度
在客户端主界面上，可以在对应罐号上双击打开二级界面，即可看见该罐各分区的实时最高温度。
7、查看在一定时间内的预警、定温报警、故障等记录
打开客户端主界面，单击“数据查询”菜单，选择需要查询的内容，按照提示“查询”就可以看各个站在某时间的相应记录。
8、预警、报警等报警信号处理措施
●8.1、当某罐的某个或全部的探头温度超过了设定的预警温度70摄氏度时，
就出现预警，处理器前面的指示灯呈现红色闪烁状态，并发出频率较高的报警声音，可在软件客户端主界面上查看具体报警的罐号及位置，应及时检查现场异常，之后进入软件客户端主界面复位，用户名“userc”，密码“2008”。
●8.2、当某罐的某个或全部的探头温度超过了设定的预警温度80摄氏度时，
就出现预警，处理器前面的指示灯呈现红色状态，并发出频率较低的报警声
音，可在软件客户端主界面上查看具体报警的罐号及位置，应及时检查现场异常，之后进入软件客户端主界面复位，用户名“userc”，密码“2008”。
光纤光栅感温火灾探测系统使用说明书北京奥普智信光科技术有限公司目录1概述 02光纤光栅感温火灾探测系统主要技术指标 02.1光纤光栅感温火灾探测器 02.2光纤光栅感温火灾信号处理器 03光纤光栅感温火灾探测系统主要功能 (1)4光纤光栅感温火灾探测系统基本组成 (1)4.1光纤光栅感温火灾探测器 (2)4.2光缆 (2)4.3光纤接续盒 (2)4.4AP658-02B-40-4815II型光纤光栅感温火灾信号处理器 (2)1）光纤光栅解调器前面板 (3)2）光纤光栅解调器后面板 (5)5可视化监控软件 (7)6 系统安装 (8)6.1连接关系 (8)6.2系统安装 (8)6.3系统参数设置 (10)7操作使用 (10)7.1启动运行 (10)7.2系统故障状态 (10)7.3系统预警状态 (10)7.4系统火灾状态 (10)7.5系统正常状态 (11)7.6消除报警声音 (11)8 维护与保养 (11)8.1操作注意事项 (11)8.2日常维护与保养 (11)9 常见故障及排除方法 (11)1概述光纤光栅感温火灾报警探测系统是一种新型的温度探测报警系统。
系统采用最新生产工艺，长期稳定性好，使用寿命长；光纤光栅感温火灾探测信号处理器采用国际最先进地数字化解调技术，具有大容量实时在线信号采集处理和自检功能；系统可以综合各种安全监控参数，进行分析，有利于及时发现事故苗头，及时安全控制，实现油库的生产和安全的双重监控功能。
从光纤光栅感温探测器到监控中心光纤光栅感温火灾信号处理器传输全部采用光信号，实现无电检测，本质安全防爆，适合于石油、化工、电力等场所使用2光纤光栅感温火灾探测系统主要技术指标2.1 光纤光栅感温火灾探测器1）测温范围：－30℃～120℃2）测量精度：±2℃3）温度分辨率：0.1℃4）响应时间： < 2S5）光信号最大传输距离：≤10km6）相对湿度：≤90％2.2 光纤光栅感温火灾信号处理器1）电源供电方式： 220V AC 50Hz2）报警温度设定范围：65℃～105℃3）每通道最大传感器点数：20个/通道4）信号处理器每一通道响应时间：<0.38s5）测量光缆通道数：1~64通道6）环境温度：-5～50℃7）相对湿度：≤90%3光纤光栅感温火灾探测系统主要功能1）具有自检功能，可实时监测运行状况，并对故障点进行报警2）定温报警温度设置：65℃～105℃，参数可现场设置3）报警级别设定：预警、火警2级报警4）报警设备上具有人工复位按钮，出现报警后必须人工复位后才能取消报警信号。
TGW-919A光纤光栅感温火灾探测系统使用说明书西安盛赛尔电子有限公司2007-5-8§1概述TGW-919A光纤光栅感温火灾探测系统是由西安盛赛尔电子有限公司研制的，它是以光纤作为信号的传输与传感媒体，利用布喇格光栅的温度敏感性和光的反射原理，能够实时探测沿光纤光栅感温点的温度变化情况，超限时能声光报警。
该产品检测灵敏度高；可进行分布测量，测量点可在5km范围内任意设置；现场无电检测，本质安全防爆、抗电磁干扰、防雷击。
特别适合石油、天燃气管道、化工、冶金、电力、消防、能源、仓储、军工、核工业等场所使用。
§2TGW-919A光纤光栅感温火灾探测系统主要特点1.采用光栅进行信号检测、光纤进行信号传输，实现无电检测，本质安全防爆。
2.使用先进的光纤光栅作为测量单元，技术先进，测量精度高。
3.采用分布式测量方式，测量点多，方式灵活。
4.使用成熟的光电元件，成本低，可靠性好。
5.系统结构紧凑，安装简单，维护方便。
§3TGW-919A光纤光栅感温火灾探测系统主要性能指标1）类型：差定温、可复位功能型2）电源供电方式：DC24V由直流电源提供3）报警温度出厂设定：报警70℃（用户可修改）4）测温范围：0℃～95℃5）测量温度误差：±5℃6）响应时间：≤30s7）远传距离：≤10km8）环境温度：-40～40℃9）相对湿度：≤90%10）最小弯曲半径：300mm§4TGW-919A光纤光栅感温火灾探测系统基本组成TGW-919A光纤光栅感温火灾探测系统主要由光纤光栅感温火灾探测器和光纤光栅感温火灾探测信号处理器组成。
光纤光栅感温火灾探测器由感温传感器探头、连接光缆、光缆连接器、传输光缆等部分组成。
图1为TGW-919A光纤光栅感温火灾探测系统的结构示意图。
12121121121211211212112112121121使用现场3控制室内火灾信号报警控制器处理器45 76图1TGW-919A光纤光栅感温火灾探测系统结构示意图1感温传感器探头2连接光缆3光缆连接器4传输光缆5信号处理器6电缆2×1.57报警控制器或系统计算机光纤光栅感温火灾探测信号处理器由调制解调器、信号转换处理电路和报警显示电路等部分组成。
LS1000分布式光纤线型感温火灾探测器使用说明书目录1概述 (1)1.1概况 (1)1.2产品构成 (1)1.3产品主要特点 (1)1.4主要技术参数 (1)2产品外观 (3)2.1信号处理单元前视图 (3)2.2信号处理单元接口图 (4)2.3感温光缆结构图 (4)3工程应用（以油气管道项目为例） (6)3.1典型配置 (6)3.2工程安装 (7)4对外接口 (9)4.1RJ45输出 (9)4.2RS485输出 (9)4.3CAN输出 (9)4.4干接点输出 (9)5操作说明 (10)5.1电源连接 (10)5.2感温光缆连接 (10)5.3设备启动 (10)6异常自检 (13)1.请仔细阅读本手册并按要求操作。
2.非专业人员不要拆卸设备，设备不正常请与我公司联系。
3.信号处理单元为室内安装产品，请不要在室外恶劣环境下使用。
4.信号处理单元远离液体。
5.信号处理单元为精密光学仪器，不可剧烈摔打，安装支架必须牢靠。
6.信号处理单元的机壳必须接地。
符号约定符号说明禁止以本标志开始的文本表示有高度的风险，如果不能避免，会导致探测器系统崩溃、无法恢复等危险。
警告以本标志开始的文本表示有潜在风险，如果忽视这些文本，可能导致探测器无法正常工作、数据丢失、性能下降等不可预知的结果。
1.1概况LS1000型分布式光纤线性感温火灾探测器（以下简称LS1000）是我司自主研发的一款火灾报警产品。
产品检测灵敏度高，一致性和重复性好，可进行分布式测量，稳定高效；应用现场无电检测，本质安全，抗电磁干扰，防雷击；特别适用于电力、管线监测、城市综合管廊、冶金、仓储、军工、核工业等场所。
产品严格按照国家标准GB16280-2014研制。
1.2产品构成LS1000主要由信号处理单元、系统软件和感温光缆组成。
信号处理单元置于控制室，系统软件安装在监控端，感温光缆布设在需要探测温度变化及火灾险情的应用现场。
产品拓扑图如下：图1-1：LS1000系统拓扑图1.3产品主要特点高效–3C认证单个通道配接光缆可达10km分布式测量，1秒内精准感知10公里感温光缆沿线上万个温度数据点。

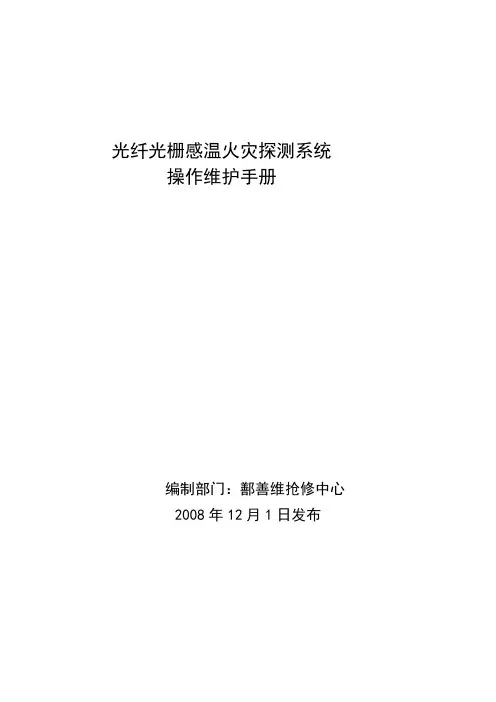

光纤光栅感温火灾探测系统操作维护手册编制部门：鄯善维抢修中心2008年12月1日发布1 适用范围适用于西部管道鄯善原油商业储备库所有光纤光缆感温火灾探测系统的操作、维护与保养工作。
2 光纤光栅感温火灾探测系统简介TGW-100C光纤光栅感温火灾探测系统主要由光纤光栅感温火灾探测器（检测探头）、连接光缆、光连接器（光纤接续盒）、传输光缆、信号处理器等部分组成。
加上火灾报警控制器、手动报警按钮等设施，以及相应的计算机系统（消防报警控制系统），就组成了一套完整的光纤光栅感温火灾报警系统（如下图1）。
TGW-100C光纤光栅感温火灾探测系统主要有以下特点：1)采用光栅进行信号检测，实现现场无电检测，本质防爆；2)数字量检测，检测精确度高，运行稳定性好；3)差、定温两种模式报警；4)采用分布式测量方式，测量点多，方式灵活；5)系统具有自检功能，可实时监测自身运行情况并输出故障报警声光信号；6)采用光纤传输信号，克服传输中的电磁干扰，准确可靠；7)结构紧凑，安装维护方便；8)抗腐蚀性，使用寿命长；9)信号可远距离传输，便于与计算机或消防报警控制系统联网，易于实现远程监控。
1.油罐浮顶；2.光纤光栅感温探测器；3.光纤保护盒；4罐内扶梯；5.光缆保护管（镀锌管）；6.浮顶油罐；7.传输光缆；8.光纤光栅信号处理器；9.通讯电缆；10.火灾报警控制器；11.计算机系统图1 光纤光栅感温火灾探测系统结构示意图3 光纤光栅感温火灾探测系统操作说明3.1 光纤光栅感温火灾探测系统主要性能指标1)类型：定温可差温、可定位、点感温、可复位功能型2)电源供电方式：DC24V 由直流电源提供3)报警温度出厂设定： 65℃~95℃（用户可修改）4)测温范围：0℃～120℃ (可放宽)5)测量温度误差：±1℃6)响应时间： <20s7)远传距离：≤10km8)环境温度： -40～80℃9)相对湿度：≤90%10)最大弯曲半径：300mm3.2 技术参数1)电源电压：24VDC；2)工作电流：<260mA；3)输出信号： 0.3A/24VDC无源触点9对、RS422/RS485通讯信号、4～20mA、远程应答端子（复位开关信号）。
基本结构与工作原理三、光纤光栅感温传感器该系统利用光纤光栅感温传感器进行温度检测，利用其对温度的响应机理，当外界温度发生变化时，该传感器的中心波长会发生变化，所以，光纤光栅感温四、五、处理器的技术指标1）仪表显示方式面板上的双色LED指示灯显示工作状态及报警指示。
2）仪表的输出方式a、RS-485标准串行通信接口，通讯距离可达1.2Km。
b、RS-232标准串行通信接口，通信距离最大15m。
c、5路继电器常开触点液位高低限报警输出。
3）仪表控制方式利用面板按键。
4）仪表安装方式台式，可柜装。
5）仪表工作电源使用220V交流市电6）工作环境a、温度：0℃～70℃。
b、湿度：≤85%RH。
布拉格光纤光栅是一种利用准分子激光等方法在光纤中加工的有序光栅，布拉格光纤光栅可以改变光在光纤中的传播性质，阻止特定波长光的传播，并将其反射回来。
被布拉格光纤光栅反射回来的光的波长与布拉格光栅结构相关。
由于光纤的变形直接影响其内部布拉格光栅的结构，所以布拉格光纤光栅可以用作一种敏感元件。
布拉格光纤光栅传感器就是利用布拉格光纤光栅的这一性质设计的各种物理量传感器，如应变、压力、温度等，通过检测这些传感器反射光的波长变化，就可以得到所需的被测物理量。
由于光和光纤的特有性质，布拉格光纤光栅传感器作为一类新型传感器，具有灵敏度高、性能稳定、抗电磁干扰和恶劣环境能力强、与电隔离安全级别高等系列优点，受到工程应用领域越来越多的关注，特别是如大型结构永久性变形和强度监测系统、油气等易燃易爆高危环境现场监测等，更是亟待具有这类特殊性质的传感器。
布拉格光纤光栅传感器的输出是光信号，分析识别这些光信号的波长，才能得到被测信号的物理量。
工程上通过光纤法-柏分析器，将布拉格光纤光栅传感器输出的光信号解调为电信号，再由电路系统进行处理。
因此，如何控制光纤法-柏分析器工作、准确分析解调信号是布拉格光纤光栅传感信号处理系统的基本问题。
同时，常常作为特殊和重大应用领域的监测设备，对系统的智能化、网络化等功能，也是系统设计时必须考虑的问题。
光纤测温系统原理2.3.1光纤测温系统构成图4 光纤测温系统构成光纤测温系统设计说明：采用点式测温，由于解调体积较小，可每台**每组件近安装一个温度解调仪，测温主机安装在控制室，多路感温光纤分别对监控区域进行温度监测，通过RJ45上传实时温度数据，报警时通过继电器输出报警信息给上位机，实现报警联动。
2.3.2系统特点➢不降低电气设备的安全等级：测温式电气火灾监控探测器体积小，直径2.8mm，没有任何金属材质、电子元器件，绝缘性好，20cm耐10万伏电压。
➢最准确的预报技术：不受电磁场干扰的监测方式，≤10S的响应时间充分将火灾隐患消灭在萌芽阶段。
➢全年、全天侯安全守护：至少25年，每年365天，全天候24小时实时监测和分析。
➢高性价比：初期造价经济合理，后期运行免维护。
➢减少了监测盲区、提高了设备安全性：定位精度1mm。
➢节省成本：直接安装于温升部位，实时记录、显示监测点数据，实现无人值守监测站目标。
➢建立了维修依据：全面掌握设备运行情况，可以预测、预知设备老化，从而根据设备运营状况提出检修时间、检修计划。
➢智能判断性：能够对被测对象的正常温度、异常温度、火灾进行快速的判断和分析。
➢参数设置的方便性：可设置多级的预报警、报警阀值；报警方式有声、光、不同颜色的图形界面、继电器输出等形式。
可在任何时间准确显示任何一点监测的温度，在事故发生前早期预警。
➢网络性：该系统具有开放式、网络化、单元化及组态方便等优点，以实现信息化的管理。
➢兼容性：系统可以通过RS232/RS485、RJ45、置继电器等输出形式与消防报警系统，提供信号进行声、光报警，信号输出准确、完整。
➢安全性：具有多级权限设置功能，授权管理，确保系统的安全。
➢数据管理性：能够对不同类型的数据进行统计、保存、查询、打印、复制。
数据类型有：一级预报警数据；二级预报警数据，事故报警数据，异常数据，正常数据，日/月/年平均数据，火情分析数据等。
➢远程服务性：系统具有远程诊断、远程软件升级和远程维护接口功能。
光纤光栅感温火灾探测系统使用说明书12020年4月19日光纤光栅感温火灾探测系统使用说明书北京奥普智信光科技术有限公司目录1概述···········································································错误!未定义书签。
2光纤光栅感温火灾探测系统主要技术指标··············错误!未定义书签。
2.1光纤光栅感温火灾探测器 ·····································错误!未定义书签。
2.2光纤光栅感温火灾信号处理器 ·····························错误!未定义书签。
3光纤光栅感温火灾探测系统主要功能 ·····················错误!未定义书签。
4光纤光栅感温火灾探测系统基本组成 ·····················错误!未定义书签。
4.1光纤光栅感温火灾探测器 ·····································错误!未定义书签。
4.2光缆 ········································································错误!未定义书签。
4.3光纤接续盒 ····························································错误!未定义书签。
4.4AP658-02B-40-4815II型光纤光栅感温火灾信号处理器··错误!未定义书签。
1）光纤光栅解调器前面板·········································错误!未定义书签。
2）光纤光栅解调器后面板·········································错误!未定义书签。
5可视化监控软件························································错误!未定义书签。
6 系统安装 ···································································错误!未定义书签。
6.1连接关系 ································································错误!未定义书签。
6.2系统安装 ································································错误!未定义书签。
