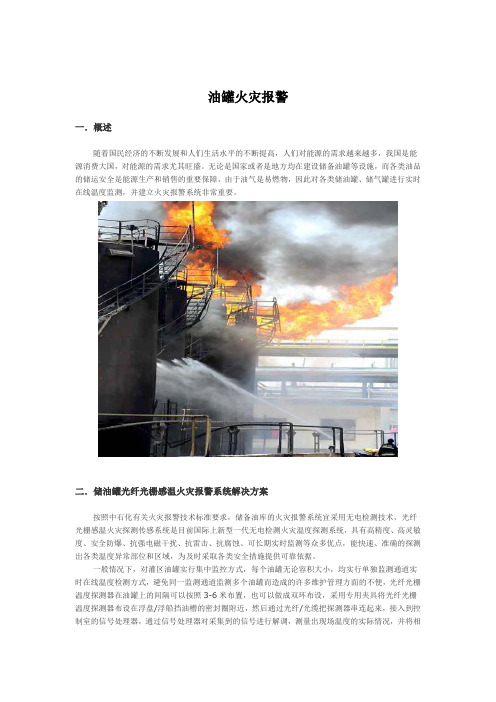

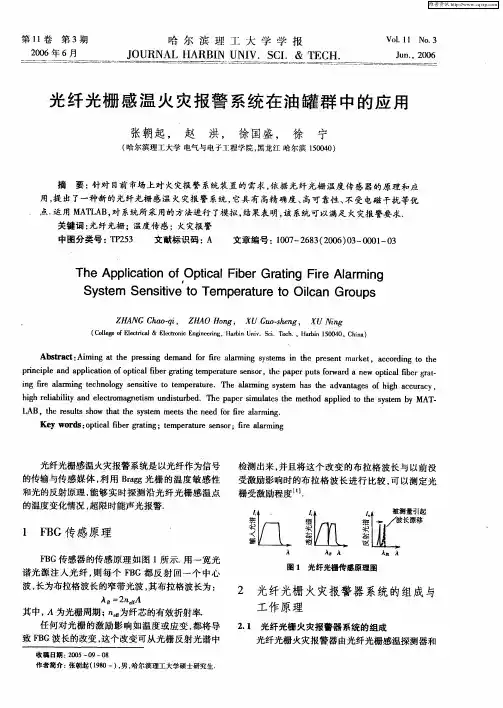

油罐火灾报警一．概述随着国民经济的不断发展和人们生活水平的不断提高，人们对能源的需求越来越多，我国是能源消费大国，对能源的需求尤其旺盛。
无论是国家或者是地方均在建设储备油罐等设施，而各类油品的储运安全是能源生产和销售的重要保障，由于油气是易燃物，因此对各类储油罐、储气罐进行实时在线温度监测，并建立火灾报警系统非常重要。
二．储油罐光纤光栅感温火灾报警系统解决方案按照中石化有关火灾报警技术标准要求，储备油库的火灾报警系统宜采用无电检测技术，光纤光栅感温火灾探测传感系统是目前国际上新型一代无电检测火灾温度探测系统，具有高精度、高灵敏度、安全防爆、抗强电磁干扰、抗雷击、抗腐蚀、可长期实时监测等众多优点，能快速、准确的探测出各类温度异常部位和区域，为及时采取各类安全措施提供可靠依据。
一般情况下，对灌区油罐实行集中监控方式，每个油罐无论容积大小，均实行单独监测通道实时在线温度检测方式，避免同一监测通道监测多个油罐而造成的许多维护管理方面的不便，光纤光栅温度探测器在油罐上的间隔可以按照3-6米布置，也可以做成双环布设，采用专用夹具将光纤光栅温度探测器布设在浮盘/浮船挡油槽的密封圈附近，然后通过光纤/光缆把探测器串连起来，接入到控制室的信号处理器，通过信号处理器对采集到的信号进行解调，测量出现场温度的实际情况，并将相关的信息传递到中央控制室。

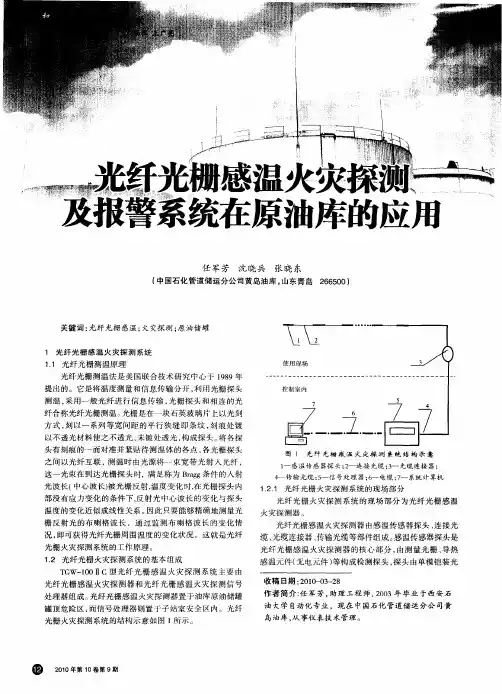

储油罐主要有三类：外浮顶、内浮顶(拱顶)、球形罐1、外浮顶油罐光纤光栅感温火灾探测器的布置方式：外浮顶油罐主要是以储存原油为主，体积较大，必须设置火灾报警系统。
在外浮顶储罐上，一般采用专用夹具将光纤光栅感温火灾探测器布设在浮盘/浮船密封圈附近。
光纤光栅探测器使用传输光缆连接，在储罐内，传输光缆沿滑梯敷设，并垂落至浮盘处与光纤光栅探测器连接。
其中滑梯至罐底浮盘处的传输光缆采用防爆挠线管敷设。
2、内浮顶(拱顶)油罐光纤光栅感温火灾探测器布置方式内浮顶(拱顶)油罐多用于存储成品油，由于成品油易燃烧，且内浮顶上下移动，浮盘处极易发热，存在着极大的安全隐患。

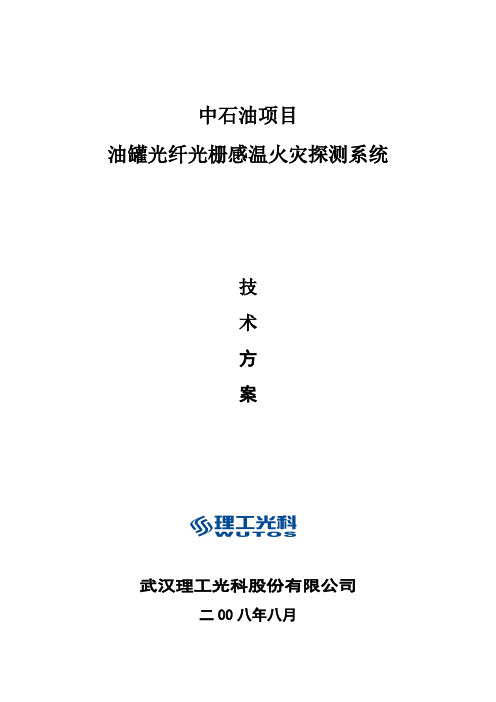

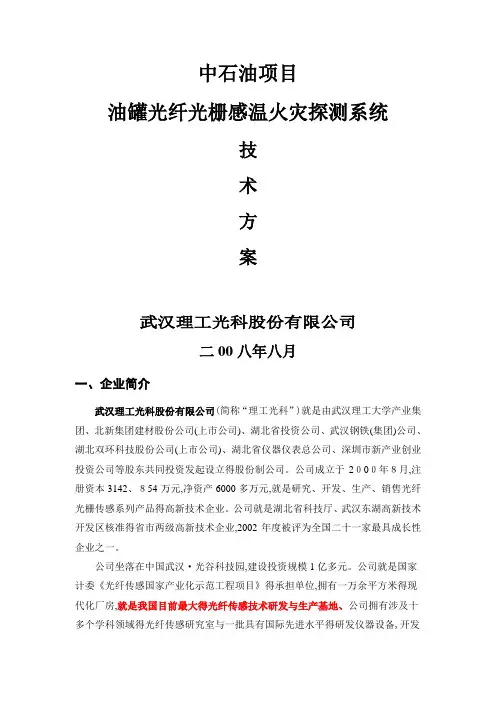

中石油项目油罐光纤光栅感温火灾探测系统技术方案武汉理工光科股份有限公司二00八年八月一、企业简介武汉理工光科股份有限公司（简称“理工光科”）是由武汉理工大学产业集团、北新集团建材股份公司（上市公司）、湖北省投资公司、武汉钢铁（集团）公司、湖北双环科技股份公司（上市公司）、湖北省仪器仪表总公司、深圳市新产业创业投资公司等股东共同投资发起设立的股份制公司。
公司成立于2000年8月，注册资本万元，净资产6000多万元，是研究、开发、生产、销售光纤光栅传感系列产品的高新技术企业。
公司是湖北省科技厅、武汉东湖高新技术开发区核准的省市两级高新技术企业，2002年度被评为全国二十一家最具成长性企业之一。
公司坐落在中国武汉·光谷科技园，建设投资规模1亿多元。
公司是国家计委《光纤传感国家产业化示范工程项目》的承担单位，拥有一万余平方米的现代化厂房，是我国目前最大的光纤传感技术研发和生产基地。
公司拥有涉及十多个学科领域的光纤传感研究室和一批具有国际先进水平的研发仪器设备，开发了30多项具有国际先进水平的技术成果和拥有多项专利技术。
目前公司已申报专利30多项，其中发明专利9项，授权2项，光纤光栅产业化技术在2004年获得国家科技进步二等奖和2007年公安部科技进步一等奖，并作为国家《光纤感温火灾探测器国家标准》主要起草单位之一承担了国家《光纤感温火灾探测器国家标准》的起草。
公司成立以来，严格按照现代企业制度和股份制企业经营管理模式规范运营。
建立了一整套健全的企业经营管理体系，包括质量保证体系、售后服务体系、财务管理体系、人才资源管理体系，市场策划与营销网络体系、物资管理体系、新产品开发体系、知识产权管理制度以及产品进出口管理制度。
并于2002年通过了ISO 9001：2000质量体系国际机构认证。
公司拥有一支高素质的员工队伍，现有员工223人，平均年龄34岁，本专科以上学历人员占80%，其中正高10人，副高（含高工）22人，博士19人，硕士34人。
隧道火灾报警系统方案二〇一九年七月一、隧道火灾报警技术概述隧道是公路、铁路、城市地铁等交通工程项目建设的关键部分，在隧道中进行实时、准确的火情监测对保障公共财产安全和人身安全有着十分重要的意义。
目前应用到隧道火灾报警的有三种技术——（1）感温电缆技术、（2）喇曼散射技术、（3）光纤光栅技术。
(1)早期的隧道火灾报警采用感温电缆方案，其优点是成本低，但其在温度报警点的设置以及定位、定量、可重复使用性等方面有着严重缺陷。
(2)利用喇曼散射技术进行分布式温度测量在上世纪80年代被提出，它能进行分布式、长距离的温度测量，但这种系统是基于对微弱的反射模拟信号的测量，所以容易受光源起伏等其它因素的干扰；另一方面，它的测量精度和响应时间相互制约，无法同时实现短的响应时间和高的测量精度。
(3)光纤光栅传感技术是近几年发展起来的新一代传感技术，它采用对波长信号的数字式测量方法，具有极高的测量精度和抗干扰能力，而且监测距离长、响应时间快，布点灵活，已应用于许多领域的安全监测。
这三种技术优缺点如下表所示：综上所述，光纤光栅火灾报警系统能集多级定差温报警、手动报警以及实时的温度监测于一体，真正做到防患于未然，作为隧道的火情监测系统具有其它技术无可比拟的优势。
三、TGW 光纤光栅感温火灾报警系统的原理TGW 系统采用光纤光栅作为温度敏感元件，对波长信号进行数字式测量；采用先进的可调法布里－珀罗腔滤波技术进行波长检测。
TGW 系统的原理图如图1所示，当信号处理器检测到光纤光栅的反射波长出现异常，它会发送报警信号给火灾报警控制器，火灾报警控制器再发出采取措施的信号。
图1 火灾报警信号传输示意图在传统的光纤光栅系统中，由于受光源带宽的限制下，传感器探头的复用数量非常有限，一般只有15-30个左右，不能满足隧道的应用需求。
入射光全同光栅监测区图2 混合复用方法示意图波分复用与全同光纤光栅混合复用的方法如图2所示，系统将隧道分为多个防火分区，不同防火分区以全同光栅的波长λ1,λ2…λn 进行区分，每个分区长度为50－100米。

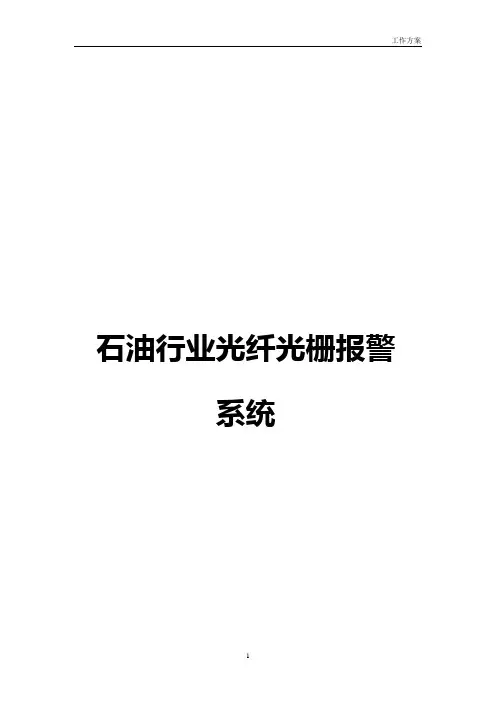

石油行业光纤光栅报警系统目录第1章项目建设背景 (3)第2章油库的安全级别与安全要求 (3)第3章需求分析 (4)第4章石油行业传统周界产品存在的问题 (5)第5章光纤光栅报警系统在石油行业应用中的优势 (9)第6章光纤光栅周界报警系统 (10)6.1 系统概述 (10)6.2 系统工作原理 (10)6.3 系统组成图 (11)6.4 产品功能介绍 (12)6.5 典型周界报警系统应用及布设 (13)6.5.1油库铁丝网、栅栏、边界隔离围栏周界 (13)6.5.2油库实体围墙周界 (14)6.5.3油库铁网围墙周界 (15)6.5.4传输光缆布设方式 (16)第1章项目建设背景油库因其易燃易爆的高危险性，安全防护越来越被重视。
其中，油库自身的易燃易爆特点，对安防技术手段要求极高，传统的技术手段已经无法满足油库的安全防范建设需求。
这几年随着科学技术的发展，视频监控、室内报警技术等相对成熟，也成功应用到油库安防建设当中。
而，在油库周界报警技术建设、油库环境测温预警系统建设方面存在很大技术挑战。
传统的周界入侵报警系统虽然会满足一部分相关的功能，但是并未达到理想效果，不光是困扰传统周界的漏报误报问题无法有效解决，更重要的是对于安防系统要求的本安标准也很难实现，因传统的周界入侵报警系统都无可避免的牵涉到传输中会出现电力的问题，而电气点火源（电火花和静电火花、雷电放电）又是引起油库火灾爆炸的主要因素之一。
所以，很难解决，油库对周界报警系统的建设需求。
同时，随着安防市场的愈发成熟，现代油库安防的具体需求也都相应达到了最高标准。
考虑到油库自身的易燃易爆的特性，环境温度变化也成为，引起油库火灾爆炸的重要因素之一。
传统的温度测量手段，其本身的涉电性，一般很难成功应用到油库测温系统建设中。
基于以上因素，我公司自主研发的光纤光栅报警系统，前端采用全光路无源设计，不受雷电、电磁干扰，在油库安防系统建设有其自身的独有优势：满足周界入侵报警和环境测温同时应用；灵敏度高且可调节，误报率、漏报率低；环境适应性强、使用寿命长、维护方便、故障率低。

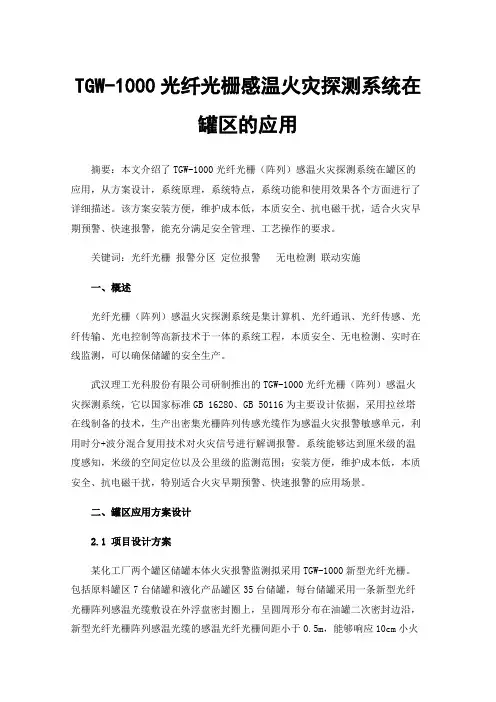

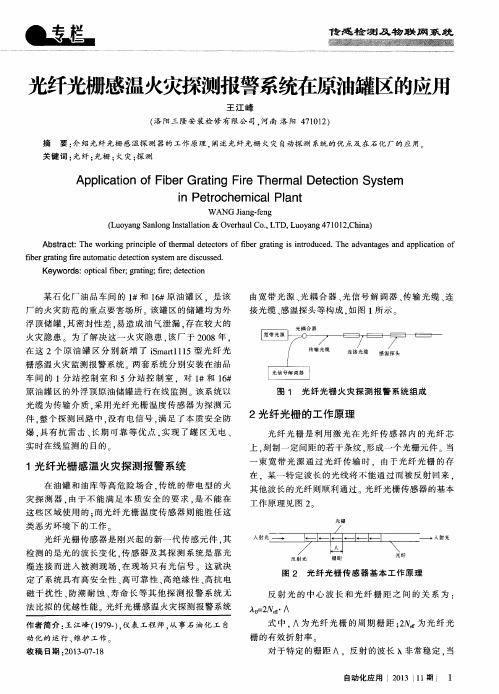

TGW-1000光纤光栅感温火灾探测系统在罐区的应用摘要：本文介绍了TGW-1000光纤光栅（阵列）感温火灾探测系统在罐区的应用，从方案设计，系统原理，系统特点，系统功能和使用效果各个方面进行了详细描述。
该方案安装方便，维护成本低，本质安全、抗电磁干扰，适合火灾早期预警、快速报警，能充分满足安全管理、工艺操作的要求。
关键词：光纤光栅报警分区定位报警无电检测联动实施一、概述光纤光栅（阵列）感温火灾探测系统是集计算机、光纤通讯、光纤传感、光纤传输、光电控制等高新技术于一体的系统工程，本质安全、无电检测、实时在线监测，可以确保储罐的安全生产。
武汉理工光科股份有限公司研制推出的TGW-1000光纤光栅（阵列）感温火灾探测系统，它以国家标准GB 16280、GB 50116为主要设计依据，采用拉丝塔在线制备的技术，生产出密集光栅阵列传感光缆作为感温火灾报警敏感单元，利用时分+波分混合复用技术对火灾信号进行解调报警。
系统能够达到厘米级的温度感知，米级的空间定位以及公里级的监测范围；安装方便，维护成本低，本质安全、抗电磁干扰，特别适合火灾早期预警、快速报警的应用场景。
二、罐区应用方案设计2.1项目设计方案某化工厂两个罐区储罐本体火灾报警监测拟采用TGW-1000新型光纤光栅。
包括原料罐区7台储罐和液化产品罐区35台储罐，每台储罐采用一条新型光纤光栅阵列感温光缆敷设在外浮盘密封圈上，呈圆周形分布在油罐二次密封边沿，新型光纤光栅阵列感温光缆的感温光纤光栅间距小于0.5m，能够响应10cm小火源，秒级报警响应；每台储罐采用的光栅阵列信号处理器一个独立的通道，共计6台TGW-1000型光纤光栅阵列信号处理器。
其中，原料罐区（7台储罐）为罐区1，用1台信号处理器；液化品区中，丁二烯及剩余C4罐组（12台储罐）、C5罐组（2台储罐）为罐区2，用2台信号处理器；乙二醇罐组（6台储罐）为罐区3，用1台信号处理器；MTBE及苯类罐组（13台储罐）、裂解燃料油罐组（2台）为罐区4，用2台信号处理器。
