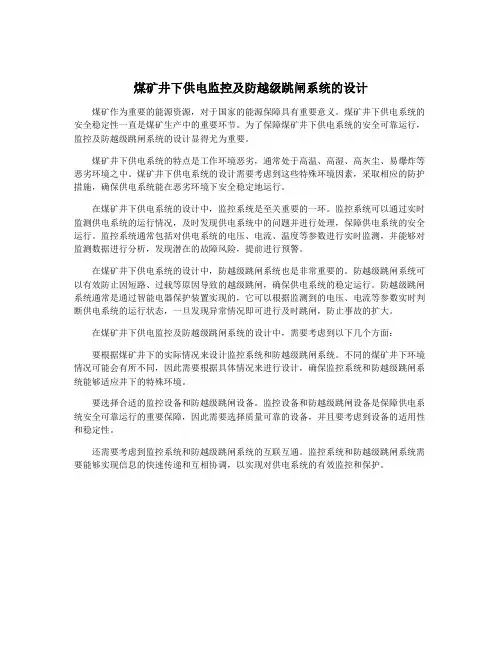

煤矿供电防越级跳闸保护系统方案

煤矿井下供电监控及防越级跳闸系统的设计煤矿作为重要的能源资源，对于国家的能源保障具有重要意义。

煤矿井下供电系统的安全稳定性一直是煤矿生产中的重要环节。

为了保障煤矿井下供电系统的安全可靠运行，监控及防越级跳闸系统的设计显得尤为重要。

煤矿井下供电系统的特点是工作环境恶劣，通常处于高温、高湿、高灰尘、易爆炸等恶劣环境之中。

煤矿井下供电系统的设计需要考虑到这些特殊环境因素，采取相应的防护措施，确保供电系统能在恶劣环境下安全稳定地运行。

在煤矿井下供电系统的设计中，监控系统是至关重要的一环。

监控系统可以通过实时监测供电系统的运行情况，及时发现供电系统中的问题并进行处理，保障供电系统的安全运行。

监控系统通常包括对供电系统的电压、电流、温度等参数进行实时监测，并能够对监测数据进行分析，发现潜在的故障风险，提前进行预警。

在煤矿井下供电系统的设计中，防越级跳闸系统也是非常重要的。

防越级跳闸系统可以有效防止因短路、过载等原因导致的越级跳闸，确保供电系统的稳定运行。

防越级跳闸系统通常是通过智能电器保护装置实现的，它可以根据监测到的电压、电流等参数实时判断供电系统的运行状态，一旦发现异常情况即可进行及时跳闸，防止事故的扩大。

在煤矿井下供电监控及防越级跳闸系统的设计中，需要考虑到以下几个方面：要根据煤矿井下的实际情况来设计监控系统和防越级跳闸系统。

不同的煤矿井下环境情况可能会有所不同，因此需要根据具体情况来进行设计，确保监控系统和防越级跳闸系统能够适应井下的特殊环境。

要选择合适的监控设备和防越级跳闸设备。

监控设备和防越级跳闸设备是保障供电系统安全可靠运行的重要保障，因此需要选择质量可靠的设备，并且要考虑到设备的适用性和稳定性。

还需要考虑到监控系统和防越级跳闸系统的互联互通。

监控系统和防越级跳闸系统需要能够实现信息的快速传递和互相协调，以实现对供电系统的有效监控和保护。

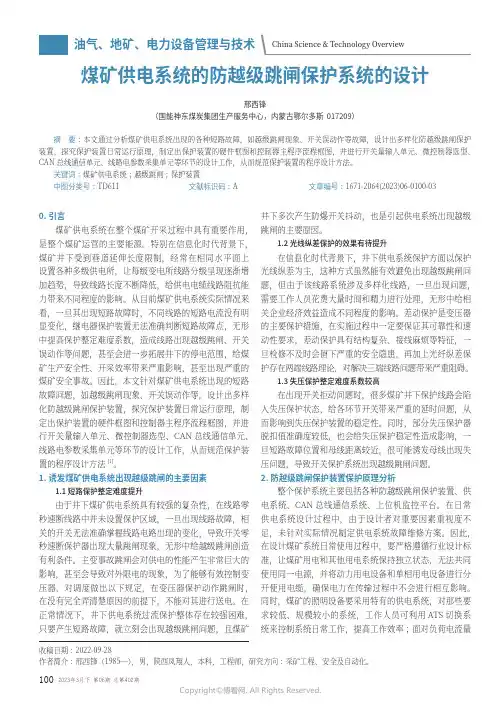

1002023年3月下 第06期 总第402期油气、地矿、电力设备管理与技术China Science & Technology Overview0.引言煤矿供电系统在整个煤矿开采过程中具有重要作用，是整个煤矿运营的主要能源。

特别在信息化时代背景下，煤矿井下受到巷道延伸长度限制，经常在相同水平面上设置各种多级供电所，让每级变电所线路分级呈现逐渐增加趋势，导致线路长度不断降低，给供电电缆线路阻抗能力带来不同程度的影响。

从目前煤矿供电系统实际情况来看，一旦其出现短路故障时，不同线路的短路电流没有明显变化，继电器保护装置无法准确判断短路故障点，无形中提高保护整定难度系数，造成线路出现越级跳闸、开关误动作等问题，甚至会进一步拓展井下的停电范围，给煤矿生产安全性、开采效率带来严重影响，甚至出现严重的煤矿安全事故。

因此，本文针对煤矿供电系统出现的短路故障问题，如越级跳闸现象、开关误动作等，设计出多样化防越级跳闸保护装置，探究保护装置日常运行原理，制定出保护装置的硬件框图和控制器主程序流程框图，并进行开关量输入单元、微控制器选型、CAN 总线通信单元、线路电参数采集单元等环节的设计工作，从而规范保护装置的程序设计方法[1]。

1.诱发煤矿供电系统出现越级跳闸的主要因素1.1短路保护整定难度提升由于井下煤矿供电系统具有较强的复杂性，在线路零秒速断线路中并未设置保护区域，一旦出现线路故障，相关的开关无法准确掌握线路电路出现的变化，导致开关零秒速断保护器出现大量跳闸现象，无形中给越级跳闸创造有利条件。

主变事故跳闸会对供电的性能产生非常巨大的影响，甚至会导致对外限电的现象，为了能够有效控制变压器，对调度做出以下规定，在变压器保护动作跳闸时，在没有完全弄清楚原因的前提下，不能对其进行送电。

在正常情况下，井下供电系统过流保护整体存在较强困难，只要产生短路故障，就立刻会出现越级跳闸问题，且煤矿收稿日期：2022-09-28作者简介：邢西锋（1985—），男，陕西凤翔人，本科，工程师，研究方向：采矿工程、安全及自动化。

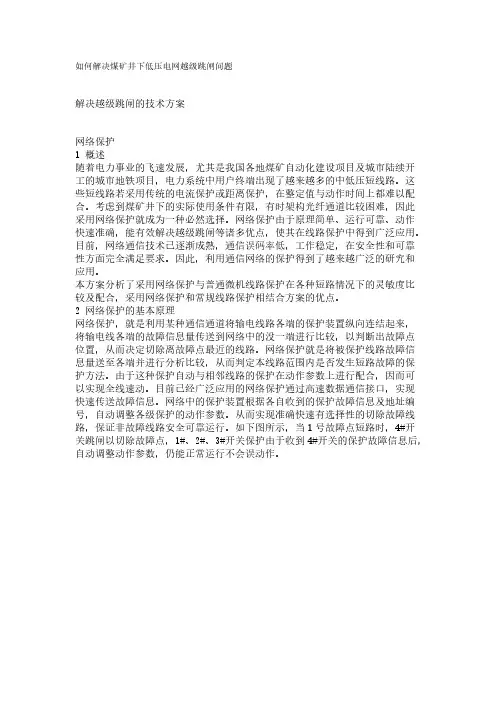

如何解决煤矿井下低压电网越级跳闸问题解决越级跳闸的技术方案网络保护1 概述随着电力事业的飞速发展，尤其是我国各地煤矿自动化建设项目及城市陆续开工的城市地铁项目，电力系统中用户终端出现了越来越多的中低压短线路。

这些短线路若采用传统的电流保护或距离保护，在整定值与动作时间上都难以配合。

考虑到煤矿井下的实际使用条件有限，有时架构光纤通道比较困难，因此采用网络保护就成为一种必然选择。

网络保护由于原理简单、运行可靠、动作快速准确，能有效解决越级跳闸等诸多优点，使其在线路保护中得到广泛应用。

目前，网络通信技术已逐渐成熟，通信误码率低，工作稳定，在安全性和可靠性方面完全满足要求。

因此，利用通信网络的保护得到了越来越广泛的研究和应用。

本方案分析了采用网络保护与普通微机线路保护在各种短路情况下的灵敏度比较及配合，采用网络保护和常规线路保护相结合方案的优点。

2 网络保护的基本原理网络保护，就是利用某种通信通道将输电线路各端的保护装置纵向连结起来，将输电线各端的故障信息量传送到网络中的没一端进行比较，以判断出故障点位置，从而决定切除离故障点最近的线路。

网络保护就是将被保护线路故障信息量送至各端并进行分析比较，从而判定本线路范围内是否发生短路故障的保护方法。

由于这种保护自动与相邻线路的保护在动作参数上进行配合，因而可以实现全线速动。

目前已经广泛应用的网络保护通过高速数据通信接口，实现快速传送故障信息。

网络中的保护装置根据各自收到的保护故障信息及地址编号，自动调整各级保护的动作参数。

从而实现准确快速有选择性的切除故障线路，保证非故障线路安全可靠运行。

如下图所示，当1号故障点短路时，4#开关跳闸以切除故障点，1#、2#、3#开关保护由于收到4#开关的保护故障信息后，自动调整动作参数，仍能正常运行不会误动作。

2.1　网络保护与普通电流保护的灵敏度分析 网络保护的基本原理是：在故障时，30ms之内把故障信息上送到网络的每一节点，进行故障逻辑判断，寻找故障点，然后再切除故障线路。

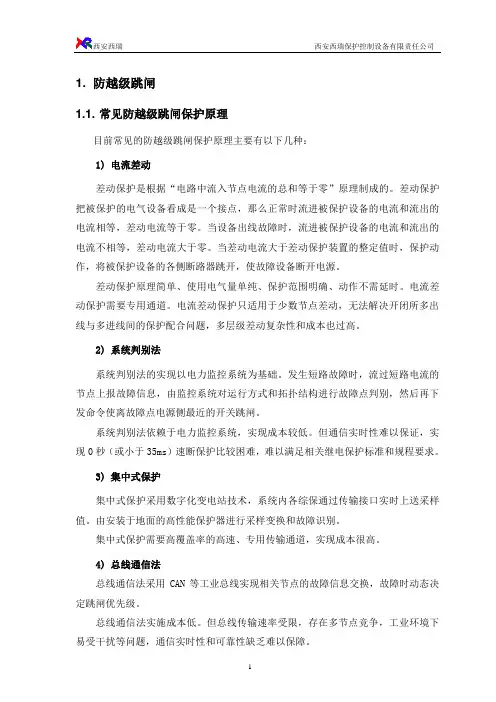

1. 防越级跳闸1.1. 常见防越级跳闸保护原理目前常见的防越级跳闸保护原理主要有以下几种：1)电流差动差动保护是根据“电路中流入节点电流的总和等于零”原理制成的。

差动保护把被保护的电气设备看成是一个接点，那么正常时流进被保护设备的电流和流出的电流相等，差动电流等于零。

当设备出线故障时，流进被保护设备的电流和流出的电流不相等，差动电流大于零。

当差动电流大于差动保护装置的整定值时，保护动作，将被保护设备的各侧断路器跳开，使故障设备断开电源。

差动保护原理简单、使用电气量单纯、保护范围明确、动作不需延时。

电流差动保护需要专用通道。

电流差动保护只适用于少数节点差动，无法解决开闭所多出线与多进线间的保护配合问题，多层级差动复杂性和成本也过高。

2)系统判别法系统判别法的实现以电力监控系统为基础。

发生短路故障时，流过短路电流的节点上报故障信息，由监控系统对运行方式和拓扑结构进行故障点判别，然后再下发命令使离故障点电源侧最近的开关跳闸。

系统判别法依赖于电力监控系统，实现成本较低。

但通信实时性难以保证，实现0秒（或小于35ms）速断保护比较困难，难以满足相关继电保护标准和规程要求。

3)集中式保护集中式保护采用数字化变电站技术，系统内各综保通过传输接口实时上送采样值。

由安装于地面的高性能保护器进行采样变换和故障识别。

集中式保护需要高覆盖率的高速、专用传输通道，实现成本很高。

4)总线通信法总线通信法采用CAN等工业总线实现相关节点的故障信息交换，故障时动态决定跳闸优先级。

总线通信法实施成本低。

但总线传输速率受限，存在多节点竞争，工业环境下易受干扰等问题，通信实时性和可靠性缺乏难以保障。

1.2. 分布式区域保护本方案采用分布式区域保护原理。

区域保护的基本思想为：使各级保护建立信号联系。

当任何一级保护在检测到短路故障时，迅速发出闭锁信号，闭锁其上一级保护，以将故障锁定在最小跳闸范围内。

当断路器失灵时，上级保护可快速动作；母线故障可实现快速跳闸。

煤矿井下供电监控及防越级跳闸系统的设计煤矿是我们能源生产的重要组成部分，而井下供电系统是煤矿生产中至关重要的一环。

为了保障煤矿井下供电系统的安全稳定运行，需要进行严格的监控和管理。

随着科技的不断发展，煤矿井下供电监控及防越级跳闸系统的设计变得越来越重要。

本文将就这一话题展开探讨，介绍该系统的设计原理以及在煤矿实际生产中的应用。

一、井下供电监控系统的设计原理1. 设备选择：在井下供电监控系统的设计中，首先需要选择一些关键的设备，如智能型断路器、传感器、监控控制器等。

这些设备将构成整个井下供电监控系统的核心部分，用于实时监测井下供电系统的运行状态。

2. 网络通信：井下供电监控系统需要具备远程监控的功能，因此在设计中需要考虑如何进行数据的传输和通信。

通常采用无线通信或者有线通信的方式，确保监控数据能够及时传输到地面监控中心。

3. 数据处理：一旦从井下传感器采集到了监控数据，还需要对这些数据进行处理和分析，以便于监控人员及时发现问题并采取相应的措施。

在设计中需要考虑如何对数据进行存储、处理和分析。

4. 远程控制：为了能够及时处理井下供电系统出现的故障，井下供电监控系统还需要具备远程控制的功能。

这样监控人员可以通过远程控制器进行操作，对井下供电系统进行控制和维护。

二、防越级跳闸系统的设计原理1. 设备选择：在煤矿井下供电系统中，防越级跳闸系统是非常重要的一部分。

该系统通常由越级跳闸器、控制器、故障指示器等设备组成，用于防止供电系统在发生故障时造成更大的事故。

2. 故障监测：防越级跳闸系统需要能够及时监测井下供电系统的运行状态，当发生故障时能够及时发出警报。

在设计中需要选择一些高可靠性的传感器和监测设备，确保能够对供电系统的运行状态进行实时监测。

3. 跳闸控制：一旦监测到井下供电系统发生了越级跳闸的情况，防越级跳闸系统需要能够及时采取措施进行跳闸。

在设计中需要考虑如何设计一个可靠的跳闸控制系统，确保能够在最短的时间内对井下供电系统进行跳闸。

管理及其他M anagement and other矿山供电系统防越级跳闸的分析及控制方法陈 典摘要：本篇文章针对矿山越级跳闸问题，从短路、漏电、电压波动等方面对越级跳闸的成因进行了剖析。

在对当前防止越级跳闸的方法进行分析的基础上，提出了一种从短路、漏电和电压波动三个方面来防止越线跳闸的新思路。

经实际应用表明，该方法可靠、速度快，对矿山的电力供应具有一定的借鉴意义。

关键词：供电系统；防越级跳闸；矿山众所周知，矿山开采工作危险性较大，而矿山供电系统是保证矿山安全开采的关键。

但是由于矿山开采工作环境恶劣，在实际工作中出现了不良因素，如，矿山供电线路复杂，各项子系统相互间出现结联，当井下某一个子系统大功率电气设备误操作或出现故障时将会导致地面供电系统越级跳闸，整个井下大面积停电停产，出现严重的安全隐患问题。

1 防越级跳闸原理在对矿山电力系统实施监测时，所采取的解决办法是根据电力系统的实际状况，经过相关的分析和研究，得出了一种可行的方案。

在矿山工作过程中，为了保护矿山使用供电系统的安全，在变电站或井下中央变电所可能发生某些突发事件。

当供电系统的运行时间比较长后，如果进行系统保护，可能会出现由于电能过大导致线路的负载过大。

为了使供电系统能够正常工作，必须要有辅助节点的驱动继电器的应用，这会使得电网运行得更加安全。

在供电系统中，越级跳闸通常发生在电流或电压异常增大的情况下，可能由短路、过电流等故障引起。

为了防止电气设备过载或烧坏，保护装置会检测异常信号并及时采取措施，比如跳闸切断电路，从而保护电气系统正常运行。

此外，防越级跳闸的原理在于对电流和电压的监测与控制。

保护装置会对电流和电压进行实时监测，并根据设定值进行判断。

当电流或电压超过设定值时，保护装置会及时采取措施。

2 矿山供电系统防越级跳闸的原因2.1 保护控制装置出现问题在供电网络运行稳定的过程中，保护控制装置的应用可以对供电系统的运行进行控制。

当供电系统出现异常情况时，保护控制装置可以在保证线路安全的情况下来进行防越级跳闸。

煤矿供电系统防越级跳闸技术应用随着我国经济的快速发展，煤炭等传统能源依然是煤炭企业的核心生产资源，而煤矿供电系统的设立，正是为了安全稳定的向生产过程提供电力支持。

然而，随着电力负荷的快速增加，供电系统也逐渐暴露出越级跳闸的问题，这种现象对煤炭企业安全稳定的生产以及电力系统可靠性带来了极大的威胁。

因此，如何在煤矿供电系统中防止越级跳闸成为了利益相关者所关注的课题之一。

在煤矿供电系统中，越级跳闸指的是隶属于下级电压等级的开关发生故障或开关保护装置误动作，导致上级电压等级的开关跳闸。

如此一来，上级电压等级的整个分支线路都将停电，从而造成生产系统的停顿、设备的损坏以及安全事故的发生，导致严重的生产和经济损失。

为了防止煤矿供电系统中的越级跳闸，可以通过以下几方面的措施来实现：一、合理规划供电系统煤矿供电系统的规划应该以实际需求为基础，并明确各个电压等级之间的联系和配合，避免因为供电线路和设备的复杂性而引起的电力负载过载和无法得到及时的维护，从而产生越级跳闸的现象。

二、加强设备维护定期维护各开关变压器等电力设备，防止因设备操作不当或人为因素导致其损坏，确保设备的正常运转和工作安全，并及时清除设备积尘，保证设备正常通风。

三、优化保护装置在对煤矿供电系统进行保护装置的优化中，应首先考虑主副母线保护装置，增强其抗异常状况的能力。

其次，应该加强对断路器和刀闸双重保护的控制策略，及时排除断路器的误操作和保护装置的误动作。

此外，还可以通过合理的配电单元配置和定期的保护装置调试来实现保护装置的优化。

四、灵活的平衡供电负荷越级跳闸的核心问题是供电负荷的过载，为了避免负荷过载而引起的越级跳闸，可以通过平衡负荷的方式来进行解决。

如对重要设备以及生产线的负荷进行优化调整，降低电力系统负荷波动，从而平衡供电负荷，减少越级跳闸的发生。

五、完善的备用供电系统针对供电系统的不稳定因素和异常情况，煤矿企业可采用多元化的备用供电手段，如UPS、蒸汽和柴油发电机组等，来确保系统的正常运转和设备的电力支持，避免因主电源故障而带来的停产、损伤和人员伤亡等风险。

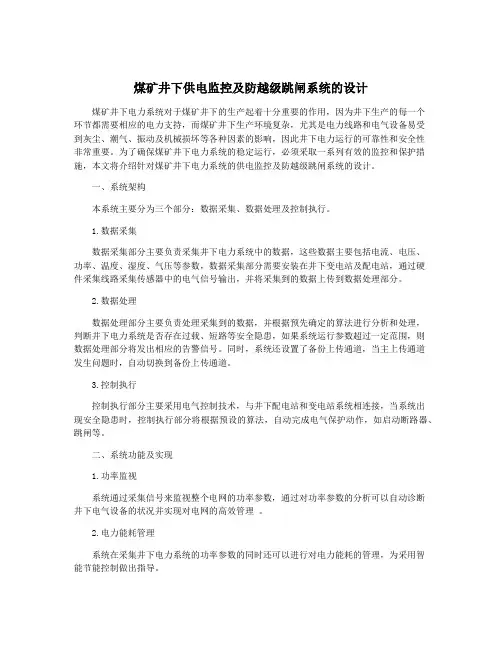

煤矿井下供电监控及防越级跳闸系统的设计煤矿井下电力系统对于煤矿井下的生产起着十分重要的作用，因为井下生产的每一个环节都需要相应的电力支持，而煤矿井下生产环境复杂，尤其是电力线路和电气设备易受到灰尘、潮气、振动及机械损坏等各种因素的影响，因此井下电力运行的可靠性和安全性非常重要。

为了确保煤矿井下电力系统的稳定运行，必须采取一系列有效的监控和保护措施，本文将介绍针对煤矿井下电力系统的供电监控及防越级跳闸系统的设计。

一、系统架构本系统主要分为三个部分：数据采集、数据处理及控制执行。

1.数据采集数据采集部分主要负责采集井下电力系统中的数据，这些数据主要包括电流、电压、功率、温度、湿度、气压等参数，数据采集部分需要安装在井下变电站及配电站，通过硬件采集线路采集传感器中的电气信号输出，并将采集到的数据上传到数据处理部分。

2.数据处理数据处理部分主要负责处理采集到的数据，并根据预先确定的算法进行分析和处理，判断井下电力系统是否存在过载、短路等安全隐患，如果系统运行参数超过一定范围，则数据处理部分将发出相应的告警信号。

同时，系统还设置了备份上传通道，当主上传通道发生问题时，自动切换到备份上传通道。

3.控制执行控制执行部分主要采用电气控制技术，与井下配电站和变电站系统相连接，当系统出现安全隐患时，控制执行部分将根据预设的算法，自动完成电气保护动作，如启动断路器、跳闸等。

二、系统功能及实现1.功率监视系统通过采集信号来监视整个电网的功率参数，通过对功率参数的分析可以自动诊断井下电气设备的状况并实现对电网的高效管理。

2.电力能耗管理系统在采集井下电力系统的功率参数的同时还可以进行对电力能耗的管理，为采用智能节能控制做出指导。

3.越级保护系统设置防越级保护装置，当发生负荷过大或电流短路等情况时，系统自动采取相应的措施进行保护，切断电路以避免出现电气故障。

4.远程应急控制本系统支持远程控制，当井下发生意外情况时，现场工作人员可以远程控制系统来完成相关的操作，减轻工作人员的工作负担。

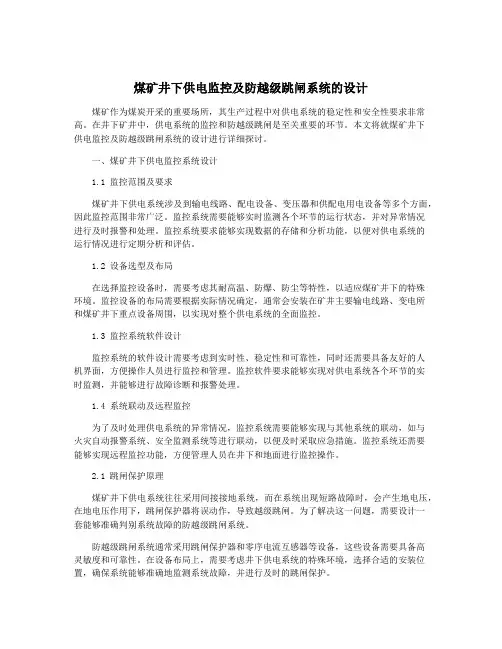

煤矿井下供电监控及防越级跳闸系统的设计煤矿作为煤炭开采的重要场所，其生产过程中对供电系统的稳定性和安全性要求非常高。

在井下矿井中，供电系统的监控和防越级跳闸是至关重要的环节。

本文将就煤矿井下供电监控及防越级跳闸系统的设计进行详细探讨。

一、煤矿井下供电监控系统设计1.1 监控范围及要求煤矿井下供电系统涉及到输电线路、配电设备、变压器和供配电用电设备等多个方面，因此监控范围非常广泛。

监控系统需要能够实时监测各个环节的运行状态，并对异常情况进行及时报警和处理。

监控系统要求能够实现数据的存储和分析功能，以便对供电系统的运行情况进行定期分析和评估。

1.2 设备选型及布局在选择监控设备时，需要考虑其耐高温、防爆、防尘等特性，以适应煤矿井下的特殊环境。

监控设备的布局需要根据实际情况确定，通常会安装在矿井主要输电线路、变电所和煤矿井下重点设备周围，以实现对整个供电系统的全面监控。

1.3 监控系统软件设计监控系统的软件设计需要考虑到实时性、稳定性和可靠性，同时还需要具备友好的人机界面，方便操作人员进行监控和管理。

监控软件要求能够实现对供电系统各个环节的实时监测，并能够进行故障诊断和报警处理。

1.4 系统联动及远程监控为了及时处理供电系统的异常情况，监控系统需要能够实现与其他系统的联动，如与火灾自动报警系统、安全监测系统等进行联动，以便及时采取应急措施。

监控系统还需要能够实现远程监控功能，方便管理人员在井下和地面进行监控操作。

2.1 跳闸保护原理煤矿井下供电系统往往采用间接接地系统，而在系统出现短路故障时，会产生地电压，在地电压作用下，跳闸保护器将误动作，导致越级跳闸。

为了解决这一问题，需要设计一套能够准确判别系统故障的防越级跳闸系统。

防越级跳闸系统通常采用跳闸保护器和零序电流互感器等设备，这些设备需要具备高灵敏度和可靠性。

在设备布局上，需要考虑井下供电系统的特殊环境，选择合适的安装位置，确保系统能够准确地监测系统故障，并进行及时的跳闸保护。

煤矿供电防越级跳闸保护系统引言煤矿是一种危险的工作环境，电力供应对于煤矿的正常运行至关重要。

然而，在供电系统中，由于各种原因，如电力设备故障、电网负荷突增等，可能会发生跳闸现象，从而导致煤矿停电。

为了保证煤矿的安全和连续供电，煤矿供电防越级跳闸保护系统应运而生。

煤矿供电防越级跳闸保护系统的作用煤矿供电防越级跳闸保护系统主要用于检测供电系统中的电流和电压等参数，当系统中出现异常情况时，系统会自动切断电源，以避免电力设备的过载或短路等情况。

该保护系统能够确保煤矿供电的稳定性和安全性，防止发生事故.系统组成及工作原理煤矿供电防越级跳闸保护系统通常由以下几个部分组成：电流传感器电流传感器用于检测供电系统中的电流值。

通常使用霍尔传感器或电流互感器来实现电流的检测。

传感器将电流信号转化为电压信号，并发送给保护系统的控制模块。

电压传感器电压传感器用于检测供电系统中的电压值。

传感器通常通过测量电压差来获取电压信号，并将其转化为数字信号。

这些信号将发送给保护系统的控制模块，以便进行后续的处理。

控制模块控制模块是系统的核心部分，它接收电流和电压传感器发送的信号，并根据预设的阈值进行处理。

当检测到电流或电压异常时，控制模块将向开关装置发送指令，切断电源，以避免电力设备的损坏。

开关装置开关装置是系统的执行部分，它根据控制模块的指令来控制电源的开关状态。

当控制模块检测到电流或电压异常时，开关装置会迅速切断电源，保护煤矿供电设备的安全运行。

供电系统的安全性能要求煤矿供电防越级跳闸保护系统在设计和应用时需要满足以下安全性能要求：1.灵敏度：保护系统应具有高灵敏度，能够及时检测供电系统中的电流和电压异常，避免发生过载或短路等情况。

2.可靠性：保护系统应具有高可靠性，能够正常工作并及时切断电源，以防止事故的发生。

3.稳定性：保护系统应具有较好的稳定性，能够在各种工作条件下保持正常运行，不受外界干扰。

4.自动化：保护系统应具备自动化控制功能，能够根据设定的阈值自动切断电源，减少人工干预的需求。

煤矿供电系统防越级跳闸技术应用煤矿供电系统作为煤矿生产的重要保障，其稳定运行对于煤矿安全和生产的顺利进行至关重要。

在实际运行中，由于各种原因，供电系统会出现故障，从而导致电力中断，给煤矿生产带来严重影响甚至危害。

其中一种常见的故障类型是供电系统的越级跳闸现象。

所谓越级跳闸，是指电力系统中出现有序地跳闸动作，以降低电压或减少输入功率来保护设备，但这种跳闸却引发了更大范围的断电现象。

这种情况常常会发生在电力系统供电量不足、线路负荷过大或电力设备老化等条件下。

为了解决煤矿供电系统越级跳闸问题，需要应用一系列的防越级跳闸技术。

以下是一些常见的技术应用：1. 储能器技术：在供电系统中添加储能装置，如储能电容器或储能电池组，以提供额外的电能供应。

当系统电压下降或供电不足时，储能器可以通过释放储存的电能来维持供电的稳定性，防止越级跳闸的发生。

2. 智能补偿技术：通过监测供电系统的电压、电流等参数，及时判断供电系统工作状态，并通过智能补偿设备相应调整补偿电压和电流，以消除供电系统的功率不平衡和电压波动，提高供电系统的稳定性和可靠性。

3. 过流保护技术：通过在电力设备和电源间增加过流保护装置，当电流超过设定的阈值时，保护装置即可自动切断供电，以避免电流过大引发越级跳闸问题。

过流保护装置还应具备快速响应、可靠性高等特点，以确保设备和系统的安全运行。

4. 电力自动化控制技术：通过应用现代电力自动化控制系统，对供电系统的电能质量、电流平衡、电压稳定等进行全面监测和调节。

通过对供电系统进行实时监测、故障判断和自动切换等控制手段，及时处理潜在故障，防止越级跳闸的发生。

煤矿供电系统防越级跳闸技术的应用对于保障煤矿生产的连续性和安全性非常重要。

通过采用储能器技术、智能补偿技术、过流保护技术和电力自动化控制技术等手段，可以提高供电系统的稳定性和可靠性，从而保证煤矿的正常生产和运营。

煤矿井下供电监控及防越级跳闸系统的设计煤矿是我国能源工业的重要组成部分，其生产对于国家的能源安全具有重要意义。

而在煤矿生产中，供电系统的安全稳定运行对于整个生产过程至关重要。

煤矿井下供电系统的监控及防越级跳闸系统的设计，直接关系到矿井内员工的生命安全和生产设备的正常运行。

本文将主要讨论煤矿井下供电监控及防越级跳闸系统的设计方案。

一、矿井井下供电系统的特点在煤矿井下供电系统中，其特点主要包括以下几个方面：1.复杂恶劣的环境：煤矿井下的环境复杂恶劣，空气湿度大，同时存在着粉尘和有害气体，对于供电设备的稳定性和安全性提出了更高的要求。

3.安全性要求高：煤矿是一种高危行业，供电系统的安全性是最为重要的，一旦发生故障，可能会对整个矿井的安全带来严重的危害。

基于以上矿井井下供电系统的特点，设计一个安全可靠、智能高效的供电系统是至关重要的。

二、煤矿井下供电监控系统的设计方案1.监控系统的整体设计（1）硬件设备：监控系统应选用具有防水、防尘、抗震、抗腐蚀等特性的硬件设备，以保证设备在井下环境中的稳定运行。

（2）监控中心：在地面设置一个监控中心，对矿井井下供电系统的运行情况进行实时监控，在发生异常情况时能够及时作出响应。

（3）传感器：在重要的供电设备和线路上设置传感器，用于实时监测设备的运行状态和电力传输负荷等情况。

（1）远程监控：监控系统应具备远程监控功能，能够实时监控井下供电系统的运行状态和设备运行情况。

（2）故障预警：监控系统应具备故障预警功能，当出现设备故障或异常情况时能够迅速发出警报信号。

（3）数据记录：监控系统应具备数据记录功能，能够对供电系统的运行数据进行记录和存储，以便日后的分析和查询。

（1）密码保护：监控系统应设有密码保护功能，以防止未经授权的人员对监控系统进行操作。

（2）数据加密：对于监控系统所获取的数据，应进行加密处理，以防止数据泄露和被非法获取。

（3）远程断电：监控系统应设有远程断电功能，当发生危险情况时能够及时对供电系统进行远程断电，以确保员工的人身安全。

煤矿井下供电监控及防越级跳闸系统的设计【摘要】本文主要介绍了煤矿井下供电监控及防越级跳闸系统的设计。

首先对井下供电系统进行了概述，包括供电方式、供电设备等内容。

然后分别从监控系统设计和防越级跳闸系统设计两方面展开讨论，介绍了各自的原理和实施方法。

接着介绍了通信网络设计和安全保障措施，确保系统运行的稳定可靠。

最后对煤矿井下供电监控及防越级跳闸系统的设计进行了总结，并展望了未来的研究方向。

通过本文的介绍，可以更好地了解煤矿井下供电监控系统的设计原理和实践操作，为矿山生产安全提供有力支持。

【关键词】煤矿、井下供电、监控系统、防越级跳闸系统、通信网络、安全保障、设计、总结、展望未来、研究方向1. 引言1.1 煤矿井下供电监控及防越级跳闸系统的设计煤矿井下供电监控及防越级跳闸系统的设计是煤矿生产安全中至关重要的一环。

随着煤矿生产规模的不断扩大和深度开采的需要，井下供电系统的可靠性和安全性要求也越来越高。

为了保证煤矿生产的安全稳定，需要对井下供电系统进行全面监控和实时管理，并设计防越级跳闸系统以应对突发情况，保障煤矿生产和工人生命安全。

在本文中，将从井下供电系统概述、监控系统设计、防越级跳闸系统设计、通信网络设计和安全保障措施等方面展开讨论。

通过对各个环节的设计与优化，为煤矿井下供电系统的安全稳定运行提供技术支持和保障。

本文旨在总结煤矿井下供电监控及防越级跳闸系统的设计原则和方法，为煤矿生产安全提供参考和借鉴。

也将展望未来研究方向，探索更加高效智能的供电系统设计方案，为煤矿生产的可持续发展贡献力量。

2. 正文2.1 井下供电系统概述井下供电系统是煤矿井下重要的设备之一，其作用是为井下设备和照明提供稳定的电力供应。

井下供电系统由变压器、配电柜、电缆等组成，通过输电线路将电力传输到井下各个区域。

1. 稳定性：煤矿井下环境复杂，供电系统需要能够在恶劣的工作环境下稳定供电。

2. 安全性：电力系统必须符合煤矿安全规范，避免发生电气事故。

煤矿井下供电监控及防越级跳闸系统的设计【摘要】本文主要介绍了煤矿井下供电监控及防越级跳闸系统的设计。

首先对系统设计需求进行了分析，然后提出了监控系统设计方案和防越级跳闸系统设计方案。

随后对系统进行实施与测试，并进行了系统优化与改进。

最后总结了煤矿井下供电监控及防越级跳闸系统的设计经验，并展望了未来的发展方向。

通过本文的介绍，读者可以了解到煤矿井下供电监控及防越级跳闸系统设计的重要性和实施过程，对相关行业人员具有一定的参考价值。

【关键词】煤矿、井下、供电监控、防越级跳闸系统、设计、需求分析、方案、实施、测试、优化、改进、总结、展望1. 引言1.1 煤矿井下供电监控及防越级跳闸系统的设计煤矿井下供电监控是煤矿安全生产中至关重要的一环，而防越级跳闸系统则是保障煤矿电气设备安全运行的关键。

本文旨在分析煤矿井下供电监控及防越级跳闸系统的设计需求，提出相应的设计方案，并进行系统实施与测试，最终对系统进行优化与改进。

煤矿井下供电监控系统需要实时监测电力设备的运行状态，及时发现异常情况并进行预警处理；同时还需要对电力设备的负荷情况进行监测和实时调整。

而防越级跳闸系统则需要根据电网负荷情况、电线电缆故障以及短路等情况做出智能跳闸决策，确保电力系统的稳定运行。

通过本文的研究和设计，将为煤矿井下电力系统的安全运行提供重要保障，减少事故发生的可能性，保障煤矿生产工作的顺利进行。

未来在基于本文设计的系统的基础上，可以进一步完善系统的功能和性能，提高系统的稳定性和可靠性，为煤矿井下供电监控及防越级跳闸系统的设计与改进提供有效参考。

2. 正文2.1 系统设计需求分析系统设计需求分析是煤矿井下供电监控及防越级跳闸系统设计的重要一环。

在进行系统设计之前，首先需要对系统的需求进行详细分析，以确保系统能够满足井下供电监控和防越级跳闸的要求。

系统设计需求分析需要考虑到煤矿井下供电环境的特殊性。

煤矿井下工作环境恶劣，空气湿度大，灰尘多，温度高等因素都会对系统的设计和使用造成影响。

煤矿井下监测、监控及防越级跳闸系统技术方案林南仓矿井下监测、监控及防越级跳闸系统技术方案南京磐能电力科技股份有限公司2010年3月1概述一、煤矿越级跳闸的危害。

~~~~二、越级跳闸的产生的主要原因。

1、两盘区变电所距离近，传统短路保护无法辨别。

2、失压保护造成大面积掉电。

3、三、越级跳闸一般的处理措施。

四、光纤差动保护在煤矿应用的原理及优势。

五、本方案是包括防越级跳闸系统、井下电力监测、监控的统一数字式解决方案，实施目的是解决煤矿供电系统长期存在的“越级跳闸”问题，并且实现井下供电系统的“四遥”功能，为井下采区变电所无人值守创造必要的条件。

本方案在各采区变电所高爆当地监控能实时显示各馈线负荷电流，有功功率、无功功率、功率因素，以及各段母线的母线电压;同时能显示各高开、刀闸的状态。

运行人员能够在当地监控遥控各高开“分”“合”闸。

2一、井下供电系统面临的问题1、1 煤矿井下供电系统广泛存在“越级跳闸”问题1、1、1 过流保护难以整定导致的“越级跳闸”目前林南仓矿井下以速断过流保护作为馈线的主保护，由于井下线路短，采区变电站级联的情况很普遍，过流保护定值很难整定，导致“越级跳闸”情况严重，系统简图如下图:西二大配电室西四配电室目前的系统以速断过流保护为主保护，每条线路都配置了速断过流保护。

如石门配电室任一条出线出现短路故障就有可能越级到-400中央配电室6206、6305，甚至到地面变电所，即“越级跳闸”导致停电范围扩大。

31、1、2 失压保护延时难以整定导致的“越级跳闸”目前很多井下保护器的失压保护动作时延为0S，不能整定，馈线距离母线很近的地方发生短路故障时母线电压短时失压，该段母线上其他开关的失压保护误动作导致“越级跳闸”。

1、2 煤矿井下保护器功能不全目前井下保护器保护功能比较简单，不能完全满足现场运行的要求。

很多保护器不具备故障录波功能，即便有也仅有本线路的简单录波，没有提供专业的故障录波分析软件，难以实现有效的故障录波分析。

煤矿供电防越级跳闸保护系统——DMP5000数字式变电站介绍及架构供电系统是矿井安全生产的基础环节，随着采煤工作面向井下延伸，矿井供电距离较长，供电级数多，关系复杂，继电保护计算难度大，造成越级跳闸现象不可避免的发生，威胁矿井安全生产。

为预防越级跳闸，减少事故跳闸的次数通过研究提出了对井下高爆开关更换了防越级跳闸保护系统预防越级跳闸的供电网络技术方案。

这一方案的原理是，借助数字化变电站技术，通过使用高速大容量的最新处理技术及高精度同步时钟的专利技术及基于高速光纤通信网络的光纤纵差保护模块、全站零序电流的漏电保护模块，来解决煤矿供电系统广泛存在的越级跳闸问题，提高供电系统的供电可靠性。

数字化变电站目前是由智能化一次设备、网络二次设备在IEC61850通信规范基础上分层构建能能够实现智能设备间信息共享和互操作的现代化变电站。

我矿现设计装设的数字化变电站系统为DMP5000数字化变电站系统。

现根据DMP5000数字化变电站系统架构过程对其进行介绍：1、概述DMP5000系列数字化变电站系统是基于IEC61850架构的新一代变电站自动化系统，能实现变电站内智能电气设备间信息互享和互操作的现代化变电站。

系统对变电站系统模型、二次功能模型进行描述，对应用与通信技术进行分层处理，由过程层、间隔层、站控层3个层次构成。

过程层与一次设备紧密相连，完成数据采集及执行操作、数据传递；间隔层实现变电站内设备的保护与控制，并实现相关的控制闭锁和间隔级信息的人机交互功能；站控层完成对站内间隔层设备、一次设备的控制及与远方控制中心、工程师站及人机界面通信的功能。

本系统具有以下特点：1、系统基于IEC61850的架构和应用模型及功能描述；2、过程层数据通信装臵采集全站数据，实现全站采样数据共享；3、系统能接入第三方装臵，系统扩容方便快捷；4、过程层采集装臵高速采样，速率达12.8K/S，能满足录波装臵及后续新的应用分析；支持光纤以太网，能实现与电子式互感器通信；5、保护装臵接收全站采样数据，单台保护装臵能完成48个间隔的保护及测量，各个保护之间在装臵内部互相配合，大大提高保护的可靠性；6、保护双重化配臵，安全可靠，任一设备故障能及时告警，且不影响整个系统运行；7、大大减少一次电缆及二次设备，降低前期投入及后期维护费用；8、系统改造简单，易于扩充。

煤矿井下供电监控及防越级跳闸系统的设计随着煤矿深部开采的不断深入，煤矿井下供电监控及防越级跳闸系统的重要性日益凸显。

为了保障矿井工作人员的生命财产安全，必须对煤矿井下的供电系统进行有效监控和控制，并设计可靠的防越级跳闸系统。

本文从煤矿井下供电监控的需求出发，系统地介绍了井下供电监控及防越级跳闸系统的设计原理和方法。

一、煤矿井下供电监控的需求煤矿井下供电系统是煤矿的重要设施之一，它为井下各种设备提供电力支持，保障了矿井的正常生产运行。

煤矿井下环境复杂，存在着诸多安全隐患，常规的供电系统监控手段已经无法满足实际需求。

为了更好地实现对煤矿井下供电系统的监控，需要建立一套完善的监控系统，能够对供电系统进行全面、及时、准确的监测和控制，以保障矿井的安全生产。

1. 监控系统结构煤矿井下供电监控系统的结构主要包括数据采集模块、数据传输模块、数据处理模块和数据显示模块。

数据采集模块负责收集井下供电系统的各种参数数据，包括电压、电流、频率、功率因数等。

数据传输模块负责将数据传输到地面监控中心，通过有线或无线通信方式。

数据处理模块对传输过来的数据进行处理和分析，实现对供电系统状态的实时监控和故障诊断。

数据显示模块负责将监控到的数据进行显示和报警，以便监控人员能够及时发现并处理故障。

井下供电监控系统的功能主要包括远程监控、数据记录、故障诊断和报警提示。

通过远程监控功能，可以实时监测井下供电系统的运行状态，明确各种参数的实时数值，并及时发现异常情况。

数据记录功能可以将监测到的数据进行长时间跟踪记录，以便事后分析和故障追溯。

故障诊断功能可以对监测到的数据进行分析和处理，快速判断出故障原因和位置。

报警提示功能可以在监测到异常情况时，及时发出警报信号，通知相关人员及时处理。

煤矿井下防越级跳闸系统的结构主要包括传感器模块、控制模块、执行模块和监控模块。

传感器模块负责监测井下供电系统的电流、电压、频率等参数，将监测到的数据传输到控制模块。

煤矿井下供电监控及防越级跳闸系统的设计摘要：煤矿井下供电的特点是采用多级供电形式；供电电缆短，短路电流大，大部分重负荷集中在线路末端，末端大型设备驱动频繁，驱动电流大，时间长，电压质量差，使过流保护整定级差小，越级跳闸时，停电范围增大；随工作面的移动，供电变电站移动及运行方式变动频繁等。

越级跳闸导致的后果严重。

因此，必须加强管理，对越级跳闸的原因分析，并提出全面的解决方案。

关键词：煤矿；井下供电监控；防越级跳闸系统；设计1越级跳闸的原因分析1.1继电保护方法原因矿井供电系统的保护一般采用的是电流三段式的保护模式，供电管理的技术人员依据工作经验和理论知识，用3到5倍高于供电线路最大负荷的工作电流，来整定地面变电所到井下线路的保护整定值，随井下的供电线路的延长，设定好的定值逐级的降低，当整定值减小到一定程度后，就会出现井下供电线路短路情况时，沿线的开关就会全部动作的情况，此时就发生了越级跳闸现象。

1.2保护控制装置性能原因由于电磁式的电流互感器铁心磁特性的非线性，在铁心磁特性的线性段，一次电流与二次电流近似为线性关系，当进入铁心非线性段，由于铁心饱和，励磁电流巨增，造成二次电流有很大的误差。

实际测试时发现，由于电流互感器容量小，超过10%误差曲线范围，一次电流达到整定值，反映到二次达不到整定值，造成保护拒动和误动。

1.3失压保护方式原因在许多的煤矿企业设计供电线路时，都为高爆电源开关配备欠压脱扣器，其欠压动作的数值在大于额定电压值得85%时可靠吸合，大于额定电压值得65%时属于保持吸合，如果小于额定电压值的35%的情况下就可靠释放动作，此时的动作延时是不能整定的，仅为瞬动行为，由此可以得出如果线路发生短路故障，导致电压数值降低到35%~65%之间时，该电路上安置的欠压脱扣器就可能运行也可能不运行，此时就极易发生越级跳闸故障。

此外，当馈线发生故障的位置距离母线非常近的情况下，母线电压的失压情况就会相对比较严重，也容易形成越级跳闸状况。
