煤矿供电防越级跳闸保护系统随着煤炭的逐步开采，煤矿供电已成为保障矿井正常运行的重要措施之一。

然而，煤矿供电系统也面临着安全隐患，其中最为常见的就是越级跳闸现象，这种现象往往会导致煤矿的停电，影响安全生产。

为了解决这个问题，各地的煤矿已经采用了不同的保护系统，其中最为常见的就是煤矿供电防越级跳闸保护系统。

煤矿供电防越级跳闸保护系统是一种针对煤矿供电系统设计的保护系统，其主要功能是在遇到过电压或过电流时，能够及时地切断电源，避免电力设备的损坏，同时避免煤矿停电，保障煤矿的正常生产。

此外，煤矿供电防越级跳闸保护系统还可以抑制设备电压和电流的波动，降低电气设备的损坏率，提高设备的使用寿命，大大降低煤矿生产成本。

煤矿供电防越级跳闸保护系统一般包括以下几个方面：电力传感器、采集器、控制中心和保护机。

电力传感器广泛应用在电力系统中，其作用是检测电力系统中的电压和电流值，并将其转换为与之相匹配的电信号。

采集器是连接传感器和控制中心的桥梁，它可以将采集到的数据传输到控制中心。

控制中心主要运用电子技术和硬件系统，将采集到的数据进行处理并分析其稳定性，提供电力系统的监测和保护。

保护机是煤矿供电防越级跳闸保护系统的核心部分，通常采用数字信号处理器和控制单元芯片，它能够根据采集到的数据进行分析并进行控制操作，否则就会对电力系统进行保护。

在煤矿供电防越级跳闸保护系统的设计过程中，需要考虑如何提高系统的安全性和可靠性。

一方面要提高系统的智能化和自动化，通过数字信号处理器、控制单元芯片、人机界面和网络通讯等技术手段，不断提高保护机的性能和控制能力，提高煤矿供电系统的可靠性和自动化水平。

另一方面，还需要精心设计系统的硬件组件和软件程序，充分考虑系统的可靠性和优化性能。

总的来说，煤矿供电防越级跳闸保护系统是煤矿保障生产安全和提高生产效率的重要手段。

通过采用前沿的技术手段，完善保护体系，提高系统的自动化水平和可靠性，煤矿供电防越级跳闸保护系统能够有效解决越级跳闸问题，保障煤矿的正常生产，进一步确保了安全生产的目标。

第七讲:煤矿防越级跳闸系统及数字化变电站一、煤矿越级跳闸问题分析二、常规微机保护构造的防越级跳闸系统三、数字化变电站四、数字化变电站构造的防越级跳闸系统1、短路越级跳闸0煤矿高压供电存在如下特点：口短线路较多-有的下井线路仅有100-50。

米；■采区变到配电点仅有50-500米口下井线路经过的开关级数多■地面-井下中央-采区-配电点口电力系统给定的速断定时限短（1-2秒）口井下高压开关一般均装设速断保护口井下高压开关一般均装设有低电压保护0整定方法不合理口速断保护按躲过最大负荷电流整定，比按短路电流整定得到的值要小得多，发生短路后沿线保护均启动，跳闸取决于开关的机械特性。

Limin'0短线路造成保护定值无法区分口短线路短路电流的变化平缓，始末端短路电流差值小，按躲过线路末端最大短路电流整定，一般保护灵敏度＜1。

口电力系统规程建议在灵敏度小于1的情况下不适宜装设电流速断保护，但是煤炭规程规定井下必须装设速断保护，不准甩掉不用。

口此时一般按同一灵敏系数法整定，造成线路在最小运行方式下有保护范围，然而在最大运行方式下可能发生越级跳闸。

0解决方法口在短线路增设限流电抗器，注意端电压、井下条件限制。

口改变保护原理：差动保护0短线路造成保护定值无法区分0系统的运行方式差异较大口系统运行方式差异较大，按躲过线路末端最大短路电流整定，一般保护灵敏度＜1。

口电力系统规程建议在灵敏度小于1的情况下不适宜装设电流速断保护，但是煤炭规程规定井下必须装设速断保护，不准甩掉不用。

口此时一般按同一灵敏系数法整定，造成线路在最小运行方式下有保护范围，然而在最大运行方式下可能发生越级跳闸。

0解决方法口电力自动化系统：随运行方式切换保护定值口改变保护原理：差动保护0系统的运行方式差异较大12.086.19地面井下中央採采区4.273.150短路电流过大口短路电流超出了保护装置短路电流的最大保护范围（现在井下高压综保一般为io倍），如线路末端母线的最大三相短路电流为3340A,而线路的CT的变比为200/5,也就是保护的最大电流只能选取2000A。

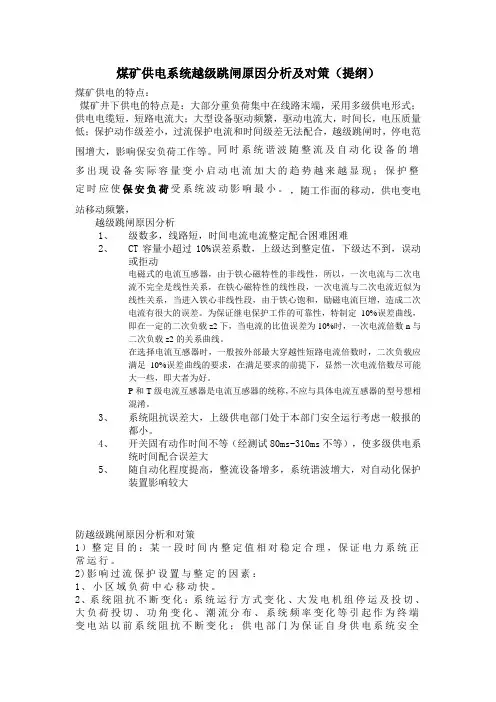

煤矿供电系统越级跳闸原因分析及对策（提纲）煤矿供电的特点：煤矿井下供电的特点是：大部分重负荷集中在线路末端，采用多级供电形式；供电电缆短，短路电流大；大型设备驱动频繁，驱动电流大，时间长，电压质量低；保护动作级差小，过流保护电流和时间级差无法配合，越级跳闸时，停电范围增大，影响保安负荷工作等。

同时系统谐波随整流及自动化设备的增多出现设备实际容量变小启动电流加大的趋势越来越显现；保护整定时应使保安负荷受系统波动影响最小。

，随工作面的移动，供电变电站移动频繁，越级跳闸原因分析1、级数多，线路短，时间电流电流整定配合困难困难2、CT容量小超过10%误差系数，上级达到整定值，下级达不到，误动或拒动电磁式的电流互感器，由于铁心磁特性的非线性，所以，一次电流与二次电流不完全是线性关系，在铁心磁特性的线性段，一次电流与二次电流近似为线性关系，当进入铁心非线性段，由于铁心饱和，励磁电流巨增，造成二次电流有很大的误差。

为保证继电保护工作的可靠性，特制定10%误差曲线，即在一定的二次负载z2下，当电流的比值误差为10%时，一次电流倍数n与二次负载z2的关系曲线。

在选择电流互感器时，一般按外部最大穿越性短路电流倍数时，二次负载应满足10%误差曲线的要求，在满足要求的前提下，显然一次电流倍数尽可能大一些，即大者为好。

P和T级电流互感器是电流互感器的统称，不应与具体电流互感器的型号想相混淆。

3、系统阻抗误差大，上级供电部门处于本部门安全运行考虑一般报的都小。

4、开关固有动作时间不等（经测试80ms-310ms不等），使多级供电系统时间配合误差大5、随自动化程度提高，整流设备增多，系统谐波增大，对自动化保护装置影响较大防越级跳闸原因分析和对策1）整定目的：某一段时间内整定值相对稳定合理，保证电力系统正常运行。

2)影响过流保护设置与整定的因素：1、小区域负荷中心移动快。

2、系统阻抗不断变化：系统运行方式变化、大发电机组停运及投切、大负荷投切、功角变化、潮流分布、系统频率变化等引起作为终端变电站以前系统阻抗不断变化；供电部门为保证自身供电系统安全运行二隐瞒报大系统阻抗。

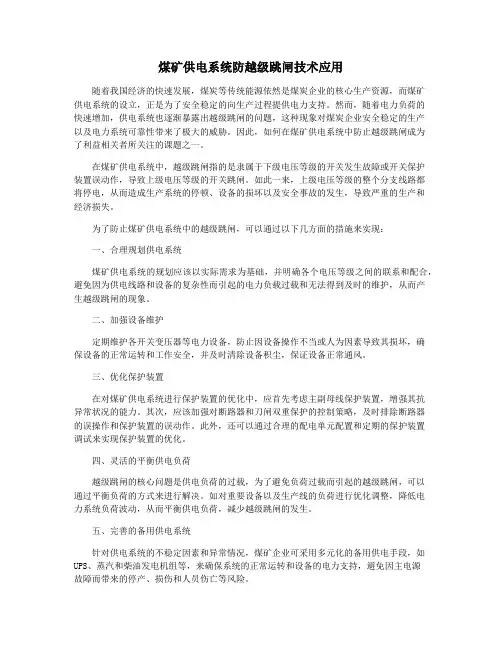

煤矿供电系统防越级跳闸技术应用随着我国经济的快速发展，煤炭等传统能源依然是煤炭企业的核心生产资源，而煤矿供电系统的设立，正是为了安全稳定的向生产过程提供电力支持。

然而，随着电力负荷的快速增加，供电系统也逐渐暴露出越级跳闸的问题，这种现象对煤炭企业安全稳定的生产以及电力系统可靠性带来了极大的威胁。

因此，如何在煤矿供电系统中防止越级跳闸成为了利益相关者所关注的课题之一。

在煤矿供电系统中，越级跳闸指的是隶属于下级电压等级的开关发生故障或开关保护装置误动作，导致上级电压等级的开关跳闸。

如此一来，上级电压等级的整个分支线路都将停电，从而造成生产系统的停顿、设备的损坏以及安全事故的发生，导致严重的生产和经济损失。

为了防止煤矿供电系统中的越级跳闸，可以通过以下几方面的措施来实现：一、合理规划供电系统煤矿供电系统的规划应该以实际需求为基础，并明确各个电压等级之间的联系和配合，避免因为供电线路和设备的复杂性而引起的电力负载过载和无法得到及时的维护，从而产生越级跳闸的现象。

二、加强设备维护定期维护各开关变压器等电力设备，防止因设备操作不当或人为因素导致其损坏，确保设备的正常运转和工作安全，并及时清除设备积尘，保证设备正常通风。

三、优化保护装置在对煤矿供电系统进行保护装置的优化中，应首先考虑主副母线保护装置，增强其抗异常状况的能力。

其次，应该加强对断路器和刀闸双重保护的控制策略，及时排除断路器的误操作和保护装置的误动作。

此外，还可以通过合理的配电单元配置和定期的保护装置调试来实现保护装置的优化。

四、灵活的平衡供电负荷越级跳闸的核心问题是供电负荷的过载，为了避免负荷过载而引起的越级跳闸，可以通过平衡负荷的方式来进行解决。

如对重要设备以及生产线的负荷进行优化调整，降低电力系统负荷波动，从而平衡供电负荷，减少越级跳闸的发生。

五、完善的备用供电系统针对供电系统的不稳定因素和异常情况，煤矿企业可采用多元化的备用供电手段，如UPS、蒸汽和柴油发电机组等，来确保系统的正常运转和设备的电力支持，避免因主电源故障而带来的停产、损伤和人员伤亡等风险。

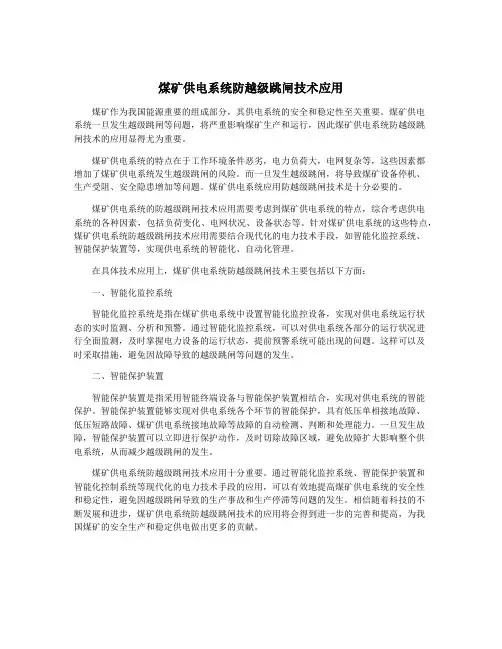

煤矿供电系统防越级跳闸技术应用煤矿作为我国能源重要的组成部分，其供电系统的安全和稳定性至关重要。

煤矿供电系统一旦发生越级跳闸等问题，将严重影响煤矿生产和运行，因此煤矿供电系统防越级跳闸技术的应用显得尤为重要。

煤矿供电系统的特点在于工作环境条件恶劣，电力负荷大，电网复杂等，这些因素都增加了煤矿供电系统发生越级跳闸的风险。

而一旦发生越级跳闸，将导致煤矿设备停机、生产受阻、安全隐患增加等问题。

煤矿供电系统应用防越级跳闸技术是十分必要的。

煤矿供电系统的防越级跳闸技术应用需要考虑到煤矿供电系统的特点，综合考虑供电系统的各种因素，包括负荷变化、电网状况、设备状态等。

针对煤矿供电系统的这些特点，煤矿供电系统防越级跳闸技术应用需要结合现代化的电力技术手段，如智能化监控系统、智能保护装置等，实现供电系统的智能化、自动化管理。

在具体技术应用上，煤矿供电系统防越级跳闸技术主要包括以下方面：一、智能化监控系统智能化监控系统是指在煤矿供电系统中设置智能化监控设备，实现对供电系统运行状态的实时监测、分析和预警。

通过智能化监控系统，可以对供电系统各部分的运行状况进行全面监测，及时掌握电力设备的运行状态，提前预警系统可能出现的问题。

这样可以及时采取措施，避免因故障导致的越级跳闸等问题的发生。

二、智能保护装置智能保护装置是指采用智能终端设备与智能保护装置相结合，实现对供电系统的智能保护。

智能保护装置能够实现对供电系统各个环节的智能保护，具有低压单相接地故障、低压短路故障、煤矿供电系统接地故障等故障的自动检测、判断和处理能力。

一旦发生故障，智能保护装置可以立即进行保护动作，及时切除故障区域，避免故障扩大影响整个供电系统，从而减少越级跳闸的发生。

煤矿供电系统防越级跳闸技术应用十分重要。

通过智能化监控系统、智能保护装置和智能化控制系统等现代化的电力技术手段的应用，可以有效地提高煤矿供电系统的安全性和稳定性，避免因越级跳闸导致的生产事故和生产停滞等问题的发生。

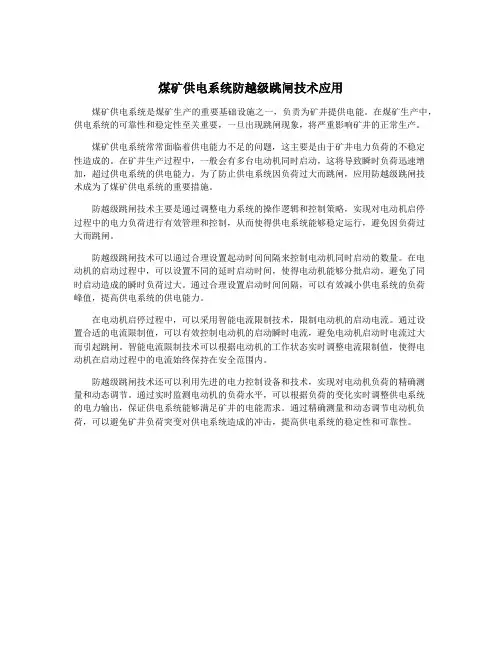

煤矿供电系统防越级跳闸技术应用煤矿供电系统是煤矿生产的重要基础设施之一，负责为矿井提供电能。

在煤矿生产中，供电系统的可靠性和稳定性至关重要，一旦出现跳闸现象，将严重影响矿井的正常生产。

煤矿供电系统常常面临着供电能力不足的问题，这主要是由于矿井电力负荷的不稳定性造成的。

在矿井生产过程中，一般会有多台电动机同时启动，这将导致瞬时负荷迅速增加，超过供电系统的供电能力。

为了防止供电系统因负荷过大而跳闸，应用防越级跳闸技术成为了煤矿供电系统的重要措施。

防越级跳闸技术主要是通过调整电力系统的操作逻辑和控制策略，实现对电动机启停过程中的电力负荷进行有效管理和控制，从而使得供电系统能够稳定运行，避免因负荷过大而跳闸。

防越级跳闸技术可以通过合理设置起动时间间隔来控制电动机同时启动的数量。

在电动机的启动过程中，可以设置不同的延时启动时间，使得电动机能够分批启动，避免了同时启动造成的瞬时负荷过大。

通过合理设置启动时间间隔，可以有效减小供电系统的负荷峰值，提高供电系统的供电能力。

在电动机启停过程中，可以采用智能电流限制技术，限制电动机的启动电流。

通过设置合适的电流限制值，可以有效控制电动机的启动瞬时电流，避免电动机启动时电流过大而引起跳闸。

智能电流限制技术可以根据电动机的工作状态实时调整电流限制值，使得电动机在启动过程中的电流始终保持在安全范围内。

防越级跳闸技术还可以利用先进的电力控制设备和技术，实现对电动机负荷的精确测量和动态调节。

通过实时监测电动机的负荷水平，可以根据负荷的变化实时调整供电系统的电力输出，保证供电系统能够满足矿井的电能需求。

通过精确测量和动态调节电动机负荷，可以避免矿井负荷突变对供电系统造成的冲击，提高供电系统的稳定性和可靠性。

煤矿供电防越级跳闸保护系统引言煤矿是一种危险的工作环境，电力供应对于煤矿的正常运行至关重要。

然而，在供电系统中，由于各种原因，如电力设备故障、电网负荷突增等，可能会发生跳闸现象，从而导致煤矿停电。

为了保证煤矿的安全和连续供电，煤矿供电防越级跳闸保护系统应运而生。

煤矿供电防越级跳闸保护系统的作用煤矿供电防越级跳闸保护系统主要用于检测供电系统中的电流和电压等参数，当系统中出现异常情况时，系统会自动切断电源，以避免电力设备的过载或短路等情况。

该保护系统能够确保煤矿供电的稳定性和安全性，防止发生事故.系统组成及工作原理煤矿供电防越级跳闸保护系统通常由以下几个部分组成：电流传感器电流传感器用于检测供电系统中的电流值。

通常使用霍尔传感器或电流互感器来实现电流的检测。

传感器将电流信号转化为电压信号，并发送给保护系统的控制模块。

电压传感器电压传感器用于检测供电系统中的电压值。

传感器通常通过测量电压差来获取电压信号，并将其转化为数字信号。

这些信号将发送给保护系统的控制模块，以便进行后续的处理。

控制模块控制模块是系统的核心部分，它接收电流和电压传感器发送的信号，并根据预设的阈值进行处理。

当检测到电流或电压异常时，控制模块将向开关装置发送指令，切断电源，以避免电力设备的损坏。

开关装置开关装置是系统的执行部分，它根据控制模块的指令来控制电源的开关状态。

当控制模块检测到电流或电压异常时，开关装置会迅速切断电源，保护煤矿供电设备的安全运行。

供电系统的安全性能要求煤矿供电防越级跳闸保护系统在设计和应用时需要满足以下安全性能要求：1.灵敏度：保护系统应具有高灵敏度，能够及时检测供电系统中的电流和电压异常，避免发生过载或短路等情况。

2.可靠性：保护系统应具有高可靠性，能够正常工作并及时切断电源，以防止事故的发生。

3.稳定性：保护系统应具有较好的稳定性，能够在各种工作条件下保持正常运行，不受外界干扰。

4.自动化：保护系统应具备自动化控制功能，能够根据设定的阈值自动切断电源，减少人工干预的需求。

煤矿供电系统防越级跳闸技术研究煤矿供电系统是煤矿生产中不可或缺的一部分，它为矿井提供了必要的电力能源。

在煤矿生产中，由于各种原因，如电力设备故障、过电流、短路等，供电系统可能会发生跳闸现象。

跳闸会导致矿井停电，严重影响煤矿生产的正常进行。

在煤矿供电系统中，防止越级跳闸是重要的技术研究内容之一。

越级跳闸是指当煤矿供电系统中的某一断路器跳闸后，一些不受故障影响的线路也随之跳闸，导致范围更广的停电现象。

越级跳闸不仅会增加矿井停电时间，还会增加抢修和恢复供电的难度，严重影响煤矿的安全生产。

为防止越级跳闸，需对供电系统进行全面的技术研究和方案设计。

需要对煤矿供电系统的结构和运行特点进行深入研究，了解供电系统的脆弱环节和可能引起越级跳闸的因素。

采取合适的跳闸保护手段，如差动保护、过流保护、短路保护等，对供电系统的关键设备进行保护，减少因设备故障导致的越级跳闸。

对供电系统进行合理的分区划分，使得局部跳闸不会影响到其他线路的正常供电。

还可以采用多级保护措施，如备用电源、自动切换装置等，以确保在出现跳闸情况时能够及时切换到备用电源，减少停电时间。

煤矿供电系统防越级跳闸技术的研究还需要结合实际情况进行，根据具体煤矿的供电系统结构和运行特点，制定相应的技术方案。

在研究过程中，需要加强对供电系统的监测和检测，及时发现潜在的问题，以便采取相应的预防和修复措施。

还需要加强对供电设备的维护和管理，定期进行巡检和维修，并建立健全的维修记录和台账，为系统的稳定运行提供有效的支持。

煤矿供电系统防越级跳闸技术的研究对煤矿的安全生产至关重要。

通过深入的技术研究和方案设计，加强对供电系统的监测和维护，可以提高供电系统的可靠性和稳定性，减少停电时间，保障煤矿的正常生产。

希望未来能有更多的专家学者加入到这一领域的研究中，为煤矿供电系统的安全稳定运行做出更大的贡献。

煤矿供电系统防越级跳闸技术应用煤矿供电系统作为煤矿生产的重要保障，其稳定运行对于煤矿安全和生产的顺利进行至关重要。

在实际运行中，由于各种原因，供电系统会出现故障，从而导致电力中断，给煤矿生产带来严重影响甚至危害。

其中一种常见的故障类型是供电系统的越级跳闸现象。

所谓越级跳闸，是指电力系统中出现有序地跳闸动作，以降低电压或减少输入功率来保护设备，但这种跳闸却引发了更大范围的断电现象。

这种情况常常会发生在电力系统供电量不足、线路负荷过大或电力设备老化等条件下。

为了解决煤矿供电系统越级跳闸问题，需要应用一系列的防越级跳闸技术。

以下是一些常见的技术应用：1. 储能器技术：在供电系统中添加储能装置，如储能电容器或储能电池组，以提供额外的电能供应。

当系统电压下降或供电不足时，储能器可以通过释放储存的电能来维持供电的稳定性，防止越级跳闸的发生。

2. 智能补偿技术：通过监测供电系统的电压、电流等参数，及时判断供电系统工作状态，并通过智能补偿设备相应调整补偿电压和电流，以消除供电系统的功率不平衡和电压波动，提高供电系统的稳定性和可靠性。

3. 过流保护技术：通过在电力设备和电源间增加过流保护装置，当电流超过设定的阈值时，保护装置即可自动切断供电，以避免电流过大引发越级跳闸问题。

过流保护装置还应具备快速响应、可靠性高等特点，以确保设备和系统的安全运行。

4. 电力自动化控制技术：通过应用现代电力自动化控制系统，对供电系统的电能质量、电流平衡、电压稳定等进行全面监测和调节。

通过对供电系统进行实时监测、故障判断和自动切换等控制手段，及时处理潜在故障，防止越级跳闸的发生。

煤矿供电系统防越级跳闸技术的应用对于保障煤矿生产的连续性和安全性非常重要。

通过采用储能器技术、智能补偿技术、过流保护技术和电力自动化控制技术等手段，可以提高供电系统的稳定性和可靠性，从而保证煤矿的正常生产和运营。

煤矿供电系统防越级跳闸技术应用煤矿供电系统防越级跳闸技术是一种保护法，可保护具有较多用户负载的供电单元或多个相间供电单元免受越级跳闸的损害。

煤矿供电系统属于特殊的电力传输和分布系统，具有低负载、多用户负载、特殊的负荷控制、短距离的特征，煤矿供电系统使用高容许过载、单片芯片控制的断路器以及设备负荷恒定，可以更好地保护煤矿供电系统。

煤矿供电系统防越级跳闸技术由两部分组成：电路保护技术和控制系统技术。

电路保护技术是保护电路免受越级跳闸损害的主要手段，主要由ALG120、ALG200、ALG250、ALG350系列保护器构成，ALG200保护器具有完全的孤岛继电保护，可以检测出所有的过负荷、漏电、过温度等异常状态，可有效保护煤矿供电系统免受越级跳闸。

控制系统技术是实现防越级跳闸技术的重要支撑。

它主要是利用现代化控制系统，如调压器、调频器、自动电能表、智能电力网、智能电缆等，实时监测系统的运行状况；又通过计算机、PLC和数据采集系统对供电系统的负荷和功率进行实时检测，在发现负荷过大的情况下立即触发跳闸装置作出越级跳闸的及时保护。

煤矿供电系统防越级跳闸技术的应用，可以大大地改善煤矿供电系统的运行稳定性，降低设备的损坏率和维护成本，保证煤矿安全生产。

同时，煤矿供电系统可以积极推行防越级跳闸技术，通过提高煤矿供电系统的安全性、可靠性和效率，从而提高煤矿生产水平，实现电力优化分配。

煤矿供电系统防越级跳闸技术在实践中受到了广泛认可，但当前在实施过程中还存在一些问题，如：对用户要求较高，价格相对较贵；供电单元相间距离较远，运行稳定性较低；监测系统设备质量不高，维护成本较高。

为了解决这些问题，应该采取有效措施，如降低用户购买设备成本，增加设备的使用效率，改善设备的质量和可靠性，提高设备的维护和维修质量。

总之，煤矿供电系统防越级跳闸技术的实施为煤矿的劳动生产和安全管理提供了保障，而且可以从根本上改善电网的安全性，有助于煤矿生产和安全生产管理，鼓励煤矿进一步开展技术创新与安全研究，为电网安全提供更全面的保障。

针对煤矿井下越级跳闸的措施和办法一、分析电气设备跳闸故障的原因1、漏电故障跳闸漏电故障跳闸是电气设备跳闸比较常见的一种故障，此故障产生的原因比较多，故障点确定比较困难，也是发生后最为难处理的一种故障，产生的主要原因是由于在采掘工作面的生产过程中，不注重对电缆、开关等电气设备的保护，使电气设备的绝缘体遭到破坏，绝缘降低，造成内部带电体对地。

从而引起开关漏电保护动作造成开关跳闸。

2、过流故障跳闸过流故障发生的主要原因是设备的实际负荷超过了开关的设计整定范围，从而引起开关的保护元件动作，导致设备跳闸。

3、开关配合不当引起跳闸故障发生这种现象的主要原因是由于现在的开关种类比较多，而各种开关的设计方式，特别是保护元件的保护方式不同，甚至出现相互抵触的现象。

因而不同的开关在一起使用时就会出现误动跳闸现象。

二、措施和办法1、针对漏电跳闸的措施和办法(1)加强对电气设备的日常维护。

电气设备的正常工作重在日常维护，针对落地电缆要及时吊挂、开关防爆面的日常护理涂油、绝缘的摇测和对电器的日常检查。

(2)加强对电气设备的保护工作。

要求采掘工作面在从事爆破、放顶等工作时必须在电气设备，特别是电缆上下部敷设一层保护物(如花笆、皮子等)，防止电气设备被砸破、砸坏。

避免电气设备带电体直接对地引起脱闸。

(3)提高对电气设备的维修质量。

对电气设备进行维修时一定要严格按照完好标准进行维修(如电缆头的冷补、接线工艺等)，保证维修的质量，提高绝缘强度。

经修复和新购进的防爆电气设备、小型防爆电器，必须经防爆检查员检查验收合格，并贴证后才能入井使用。

(4)加强对电气设备的监管力度和包机制。

在井下机电管理工作中我们必须加强对电气设备的监管力度，通过对电气设备日常的监管、检查，杜绝“失爆”，做到“三无”。

提高职工对电气设备的爱护程度，加强责任心。

并通过包机制度的制定和落实，利用经济杠杆，充分的调动职工的工作积极性，只有这样才能杜绝电气设备的非正常损坏。
