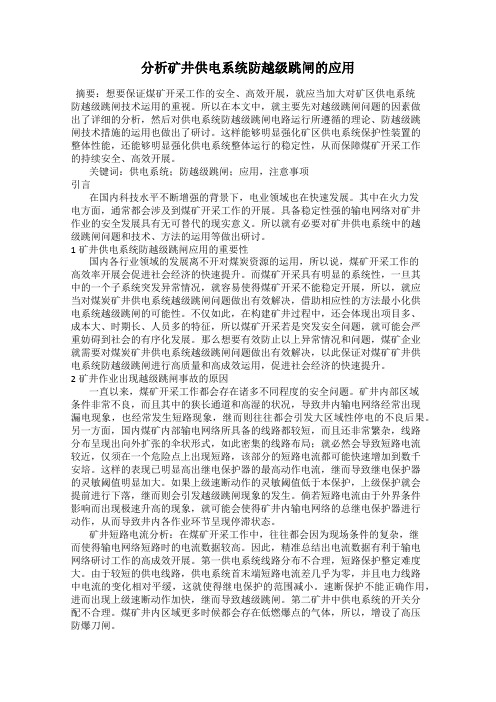

分析矿井供电系统防越级跳闸的应用摘要：想要保证煤矿开采工作的安全、高效开展，就应当加大对矿区供电系统防越级跳闸技术运用的重视。
所以在本文中，就主要先对越级跳闸问题的因素做出了详细的分析，然后对供电系统防越级跳闸电路运行所遵循的理论、防越级跳闸技术措施的运用也做出了研讨。
这样能够明显强化矿区供电系统保护性装置的整体性能，还能够明显强化供电系统整体运行的稳定性，从而保障煤矿开采工作的持续安全、高效开展。
关键词：供电系统；防越级跳闸；应用，注意事项引言在国内科技水平不断增强的背景下，电业领域也在快速发展。
其中在火力发电方面，通常都会涉及到煤矿开采工作的开展。
具备稳定性强的输电网络对矿井作业的安全发展具有无可替代的现实意义。
所以就有必要对矿井供电系统中的越级跳闸问题和技术、方法的运用等做出研讨。
1矿井供电系统防越级跳闸应用的重要性国内各行业领域的发展离不开对煤炭资源的运用，所以说，煤矿开采工作的高效率开展会促进社会经济的快速提升。
而煤矿开采具有明显的系统性，一旦其中的一个子系统突发异常情况，就容易使得煤矿开采不能稳定开展，所以，就应当对煤炭矿井供电系统越级跳闸问题做出有效解决，借助相应性的方法最小化供电系统越级跳闸的可能性。
不仅如此，在构建矿井过程中，还会体现出项目多、成本大、时期长、人员多的特征，所以煤矿开采若是突发安全问题，就可能会严重妨碍到社会的有序化发展。
那么想要有效防止以上异常情况和问题，煤矿企业就需要对煤炭矿井供电系统越级跳闸问题做出有效解决，以此保证对煤矿矿井供电系统防越级跳闸进行高质量和高成效运用，促进社会经济的快速提升。
2矿井作业出现越级跳闸事故的原因一直以来，煤矿开采工作都会存在诸多不同程度的安全问题。
矿井内部区域条件非常不良，而且其中的狭长通道和高湿的状况，导致井内输电网络经常出现漏电现象，也经常发生短路现象，继而则往往都会引发大区域性停电的不良后果。
另一方面，国内煤矿内部输电网络所具备的线路都较短，而且还非常繁杂，线路分布呈现出向外扩张的伞状形式，如此密集的线路布局；就必然会导致短路电流较近，仅须在一个危险点上出现短路，该部分的短路电流都可能快速增加到数千安培。
防越级跳闸的原理(二)
防越级跳闸的原理
一、什么是越级跳闸
越级跳闸是指某个电器设备或电路在低级的条件下突然切换到高
级别的状态下，从而导致电路过载或者设备损坏的现象。
二、越级跳闸的危害
越级跳闸不仅会导致电路过载，影响正常用电，还可能引发火灾
等安全事故。
因此，了解防止越级跳闸的原理是非常重要的。
三、防越级跳闸的原理
1. 采用合适的额定电流
•每个电器设备或电路都有一个额定电流，表示其工作时的电流值。
•在设计电路时，应根据设备的额定电流选择合适的配线和保护装置，以保证电路的正常运行。
2. 使用保护装置
•在电路中安装合适的保护装置，如熔断器或断路器等，可以及时切断电路，防止电流过大而导致设备损坏或火灾。
•这些保护装置一般会根据设备的额定电流进行选择，以保证在出现故障时能够及时保护电路。
3. 采用过载保护技术
•过载保护技术是一种能够检测电流过大并及时切断电路的技术。
•通过使用过载保护器，可以保护电器设备或电路在额定电流之外的情况下切断电路，以保证设备的安全运行。
4. 使用综合保护系统
•综合保护系统是一种集成了多种保护功能的装置，能够对电路进行全面的保护。
•它们可以检测电路的电流、电压等参数，并根据设定的阈值进行保护切断，以保证电路和设备的安全。
四、总结
防越级跳闸是保证电路和设备安全运行的重要一环。
通过合适的额定电流、保护装置、过载保护技术和综合保护系统等多种手段，可以有效地避免越级跳闸的发生，保障电路和设备的正常运行。
因此，在设计和使用电器设备时，应注重防越级跳闸的原理，采取相应的措施来提高安全性。
防越级跳闸的原理(一)防越级跳闸的原理什么是越级跳闸？越级跳闸是指电气设备或系统中，电流或电压突然增加到超过设定值，导致保护装置跳闸的现象。
越级跳闸对电气设备和系统的安全运行带来了严重的威胁，因此需要防止越级跳闸的发生。
越级跳闸原理概述在电气系统中，越级跳闸通常发生在电流或电压异常增大的情况下，可能由短路、过电流等故障引起。
为了防止电气设备过载或烧坏，保护装置会检测异常信号并及时采取措施，例如跳闸切断电路，从而保护电气系统的正常运行。
防越级跳闸的原理防越级跳闸的原理基于对电流和电压的监测与控制。
保护装置会对电流和电压进行实时监测，并根据设定值进行判断。
当电流或电压超过设定值时，保护装置会及时采取措施，例如切断电路，以防止设备过载或损坏。
以下是防越级跳闸的原理的具体实施方式：1.电流保护：根据电流监测，设定的设备额定电流和保护装置的额定电流，当电流超过设定值时，保护装置会发出信号并采取相应的措施，例如跳闸切断电路。
2.电压保护：根据电压监测，设定的设备额定电压和保护装置的额定电压，当电压超过设定值时，保护装置会发出信号并采取相应的措施，例如跳闸切断电路。
3.时间保护：保护装置通常设置一个时间延迟，超过设定时间后，即使电流或电压短暂超过设定值，保护装置也不会立即跳闸，以避免误判。
4.灵敏度调节：保护装置可以设置不同的灵敏度，以适应不同的电气设备和系统需求。
根据具体情况，可以调整保护装置的灵敏度，以提高或降低跳闸的设定值。
5.自动复位：保护装置通常具有自动复位的功能，即在跳闸后，设备恢复正常状态后，保护装置会自动复位，重新供电。
结论防越级跳闸的原理基于对电流和电压的实时监测与控制，保护装置根据设定值判断异常情况，并及时采取措施，以保护电气设备和系统的安全运行。
通过电流保护、电压保护、时间保护、灵敏度调节和自动复位等方式，可以有效防止越级跳闸的发生，提高电气系统的安全性和可靠性。
如何防止及处理越级跳闸很多时候，最下一级的断路器没有跳！但是上一级的却跳了！造成了大范围的停电！这是为什么呢？今天我们就来谈谈这个问题。
越级跳闸的主要情况主开关负载容量小于分开关负载总和的容量。
主开关有漏电保护装置然而分开关没有，当用电器漏电大于等于30毫安时主开关跳闸。
两级断路器保护不匹配，尽量使用同品牌的断路器。
经常带负荷操作主开关导致触电碳化接触不良后电阻增大电流升高发热跳闸。
下级断路器配置的保护无法正确判断故障（比如单相接地故障但未配置零序保护）。
断路器老化导致分励脱扣时间变长，要更换一个分励脱扣时间小于上一级开关的分开关。
越级跳闸解决对策如发生上级断路器越级跳闸，若查明有分路保护动作，但该分路断路器未跳闸，则分断该级断路器，然后恢复上级断路器；若查明各分路保护均未动作，则应检查停电范围内设备有无故障，若无故障可合上上级断路器，并逐一试送各分路断路器。
当送到某一分路时电源断路器又再跳闸，则可判明该断路器为故障断路器。
可对该线路进行隔离维修更换。
断路器要跳闸，必须符合两个条件，第一个是故障电流大小达到设定值，第二个是故障电流持续时间达到设定的时间长度，所以要确保断路器不越级跳闸，必须在电流设定值和时间设定值上配合好。
比如说，第一级断路器过流保护定值是700A，持续时间设定值为0.6秒，那第二级断路器过流保护定值就应该按照一定的比例缩小，比如电流定值设为630A，时间设定为0.3秒。
这样的话，如果在第二级断路器的保护内发生故障，不管故障电流有没有达到第一级断路器的定值，因为故障电流持续到0.3.秒的时候就被第二级断路器切断了，达不到第一级断路器的0.6秒，所以第一级断路器就不会跳，也就避免了越级跳闸。
这里可以引申出几个点。
第一个是保护类型方面，不管是短路故障还是接地故障，都是一样的道理，都是通过电流大小和判断时间长度来错开的。
第二个，应该说时间上的配合更为重要，因为故障电流很有可能同时满足多级断路器的保护定值大小。
第七讲:煤矿防越级跳闸系统及数字化变电站一、煤矿越级跳闸问题分析二、常规微机保护构造的防越级跳闸系统三、数字化变电站四、数字化变电站构造的防越级跳闸系统1、短路越级跳闸0煤矿高压供电存在如下特点：口短线路较多-有的下井线路仅有100-50。
米；■采区变到配电点仅有50-500米口下井线路经过的开关级数多■地面-井下中央-采区-配电点口电力系统给定的速断定时限短（1-2秒）口井下高压开关一般均装设速断保护口井下高压开关一般均装设有低电压保护0整定方法不合理口速断保护按躲过最大负荷电流整定，比按短路电流整定得到的值要小得多，发生短路后沿线保护均启动，跳闸取决于开关的机械特性。
Limin'0短线路造成保护定值无法区分口短线路短路电流的变化平缓，始末端短路电流差值小，按躲过线路末端最大短路电流整定，一般保护灵敏度＜1。
口电力系统规程建议在灵敏度小于1的情况下不适宜装设电流速断保护，但是煤炭规程规定井下必须装设速断保护，不准甩掉不用。
口此时一般按同一灵敏系数法整定，造成线路在最小运行方式下有保护范围，然而在最大运行方式下可能发生越级跳闸。
0解决方法口在短线路增设限流电抗器，注意端电压、井下条件限制。
口改变保护原理：差动保护0短线路造成保护定值无法区分0系统的运行方式差异较大口系统运行方式差异较大，按躲过线路末端最大短路电流整定，一般保护灵敏度＜1。
口电力系统规程建议在灵敏度小于1的情况下不适宜装设电流速断保护，但是煤炭规程规定井下必须装设速断保护，不准甩掉不用。
口此时一般按同一灵敏系数法整定，造成线路在最小运行方式下有保护范围，然而在最大运行方式下可能发生越级跳闸。
0解决方法口电力自动化系统：随运行方式切换保护定值口改变保护原理：差动保护0系统的运行方式差异较大12.086.19地面井下中央採采区4.273.150短路电流过大口短路电流超出了保护装置短路电流的最大保护范围（现在井下高压综保一般为io倍），如线路末端母线的最大三相短路电流为3340A,而线路的CT的变比为200/5,也就是保护的最大电流只能选取2000A。
煤矿供电防越级跳闸保护系统引言煤矿是一种危险的工作环境，电力供应对于煤矿的正常运行至关重要。
然而，在供电系统中，由于各种原因，如电力设备故障、电网负荷突增等，可能会发生跳闸现象，从而导致煤矿停电。
为了保证煤矿的安全和连续供电，煤矿供电防越级跳闸保护系统应运而生。
煤矿供电防越级跳闸保护系统的作用煤矿供电防越级跳闸保护系统主要用于检测供电系统中的电流和电压等参数，当系统中出现异常情况时，系统会自动切断电源，以避免电力设备的过载或短路等情况。
该保护系统能够确保煤矿供电的稳定性和安全性，防止发生事故.系统组成及工作原理煤矿供电防越级跳闸保护系统通常由以下几个部分组成：电流传感器电流传感器用于检测供电系统中的电流值。
通常使用霍尔传感器或电流互感器来实现电流的检测。
传感器将电流信号转化为电压信号，并发送给保护系统的控制模块。
电压传感器电压传感器用于检测供电系统中的电压值。
传感器通常通过测量电压差来获取电压信号，并将其转化为数字信号。
这些信号将发送给保护系统的控制模块，以便进行后续的处理。
控制模块控制模块是系统的核心部分，它接收电流和电压传感器发送的信号，并根据预设的阈值进行处理。
当检测到电流或电压异常时，控制模块将向开关装置发送指令，切断电源，以避免电力设备的损坏。
开关装置开关装置是系统的执行部分，它根据控制模块的指令来控制电源的开关状态。
当控制模块检测到电流或电压异常时，开关装置会迅速切断电源，保护煤矿供电设备的安全运行。
供电系统的安全性能要求煤矿供电防越级跳闸保护系统在设计和应用时需要满足以下安全性能要求：1.灵敏度：保护系统应具有高灵敏度，能够及时检测供电系统中的电流和电压异常，避免发生过载或短路等情况。
2.可靠性：保护系统应具有高可靠性，能够正常工作并及时切断电源，以防止事故的发生。
3.稳定性：保护系统应具有较好的稳定性，能够在各种工作条件下保持正常运行，不受外界干扰。
4.自动化：保护系统应具备自动化控制功能，能够根据设定的阈值自动切断电源，减少人工干预的需求。
