电涌保护器安全巡检仪安全操作及保养规程1. 引言电涌保护器是一种用于保护电气设备免受电涌过电压损害的设备。

为确保电涌保护器的正常工作和延长其使用寿命，需要定期进行安全巡检和保养。

本文档将介绍电涌保护器安全巡检仪的安全操作流程及保养规程。

2. 安全操作步骤2.1 准备工作在进行电涌保护器安全巡检仪的操作之前，需要进行以下准备工作：•确保使用的安全巡检仪是合格的，并经过相关认证。

•检查巡检仪的电池电量是否充足。

•确保巡检仪的外壳完好，无裂缝或其他损坏。

•确保巡检仪的触摸屏幕干净，无污渍或划痕。

2.2 开机操作按照操作说明，正确连接巡检仪的电源，并按下电源按钮启动巡检仪。

2.3 巡检仪功能选择根据需要进行巡检仪功能的选择。

一般包括电涌保护器巡检、报告生成等功能。

根据实际情况选择需要使用的功能。

2.4 电涌保护器巡检步骤按照以下步骤进行电涌保护器的巡检：1.进入电涌保护器巡检功能界面。

2.输入待巡检的电涌保护器的相关信息，如设备名称、位置等。

3.连接巡检仪与电涌保护器。

确保连接稳固可靠。

4.开始电涌保护器巡检。

按照操作指引进行巡检操作，对电涌保护器的各个部分进行检查和测试。

5.结果录入和保存。

将巡检结果录入巡检仪，并保存至报告中。

2.5 报告生成根据巡检结果，生成相应的巡检报告。

在巡检仪中选择报告生成功能，填写需要的相关信息，并生成巡检报告。

2.6 关机操作在使用完毕后，根据操作说明选择关机操作，将巡检仪关机。

拔掉电源线，清理并存放巡检仪。

3. 保养规程为确保电涌保护器安全巡检仪的正常使用和延长其使用寿命，需要定期进行保养。

以下是电涌保护器安全巡检仪的保养规程：1.清洁：定期清洁巡检仪的外壳和触摸屏幕。

使用柔软的布料擦拭，避免使用含有腐蚀性的清洁剂。

2.电池维护：巡检仪使用锂电池，为确保正常使用，需定期充电并避免过度放电。

3.存放环境：巡检仪应存放在干燥、通风良好的环境中，避免受潮和受热。

4.防护措施：在巡检仪未使用时，应放置在防尘袋或箱中，以避免进入灰尘或其他杂质。

电涌保护器安全巡检测试仪K-2766使用说明书介绍谢谢您选购了K-2766电涌保护器安全巡检仪。

为了从此产品中获得最大收益，请在使用前先阅读此手册，并将其放在易于找到的地方，以便未来参照使用。

检查当您收到产品后，仔细检查一下仪表，以确保在运输过程中没有任何损坏，特别要检查配件、面板开关及连接器。

如果有损坏或者根据说明仪表也无法使用，请及时与销售商联系。

配置K-2766电涌保护器安全巡检仪1部测量电缆1对（黑：1.5m，红：1.5m）；表笔1对（黑红各1只）；转接电缆1对（黑：10cm，红：10cm）；鳄鱼夹1对（黑红各1只）；专用充电器1套；使用说明书1册；套装配置：感应数字式测电笔1只；防静电手套1副；（可选）SPD运行温度测试仪1部；漏电流钳形表1部；专用仪表便携箱1个安全提示本手册包括此产品安全操作和在安全运行条件下维护的必要的信息和警告，在使用此产品前要仔细阅读下面安全提示。

第一部分概要1.1产品的概要随着各种电源避雷器（SPD）的大量安装和在线运行，电源避雷器（SPD）的在线安全状态（即安全有效的在线运行状态）会直接影响到被保护用电系统的正常供电和对其有效的过电压保护，同时也是为了避免和减少由于电源避雷器（SPD）自身劣化而引起的供电事故和故障，对电源避雷器（SPD）的在线安全状态进行有效的常规巡检就显得格外重要。

K-2766电涌保护器安全巡检测试仪，正是为了满足对在线运行电源避雷器（SPD）进行运行安全状态的全面的快速检测而研发的专用仪表。

具有导通测试功能、绝缘电阻测试（兆欧表）功能、限压元件的动作电压和泄漏电流测试功能、点火元件的点火电压测试功能、在线微安表功能。

1.2特性1）多功能设计：此仪表拥有多于6项的独立测试功能，可以满足对电源避雷器（SPD）在线安全状态进行全面的检测。

2）特别配备了内置式、大容量的充电电池，确保长时间稳定测量和易于各种作业环境的使用。

3）宽的提升电压范围和快速双指标测量：测试电压可提升至>1900V；一次测试可同时完成动作电压和泄漏电流测量。

防雷仪器-电涌保护器巡检仪K-2766（说明书）电涌保护器安全巡检测试仪K-2766使用说明书介绍谢谢您选购了K-2766电涌保护器安全巡检仪。

为了从此产品中获得最大收益，请在使用前先阅读此手册，并将其放在易于找到的地方，以便未来参照使用。

检查当您收到产品后，仔细检查一下仪表，以确保在运输过程中没有任何损坏，特别要检查配件、面板开关及连接器。

如果有损坏或者根据说明仪表也无法使用，请及时与销售商联系。

配置K-2766电涌保护器安全巡检仪1部测量电缆1对（黑：1.5m，红：1.5m）；表笔1对（黑红各1只）；转接电缆1对（黑：10cm，红：10cm）；鳄鱼夹1对（黑红各1只）；专用充电器1套；使用说明书1册；套装配置：感应数字式测电笔1只；防静电手套1副；（可选）SPD运行温度测试仪1部；漏电流钳形表1部；专用仪表便携箱1个安全提示本手册包括此产品安全操作和在安全运行条件下维护的必要的信息和警告，在使用此产品前要仔细阅读下面安全提示。

△!提醒●在给电涌保护器安巡仪通电前，务必检查并确认连接于测量端子的测试线无短路。

●在测试过程中，可能有最大值为2100V的电压存在于测量端子之间，注意采取适当的预防措施防止电击。

●在没有确认可靠连接测试元件前，请不要进行测试键操作。

△!警告●为防止电击，不要把产品弄湿，以及手湿的时候不要使用此产品。

在使用户外元件时，要格外小心。

●此仪表不要在腐蚀剂或易燃气体的环境中使用，否则仪表会损坏或引起爆炸。

●除了电池，不要将元件接电以阻止损坏或电击的危险。

△!小心●当仪表处于直接光照、高温、潮湿、结霜时，不要贮存或使用。

在这些条件下，可能造成绝缘损坏，使仪表不再满足指标。

●此仪表并不完全防尘或防水，为了防止可能的损坏，避免在潮湿或灰尘的环境中使用。

●在使用仪表前，要确保测量电缆的绝缘没有损坏并且没有裸露的导体暴露出来。

在这种条件下使用仪表可能导致电击。

●为了避免仪表损坏，在运输和操作中防止仪表撞击或震动，特别小心不要坠落。

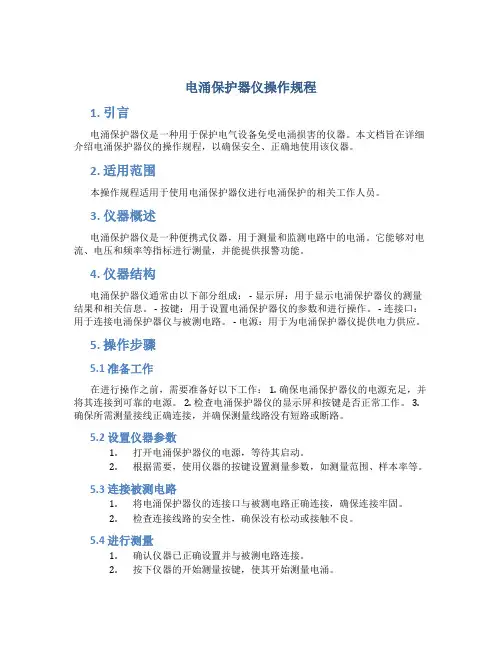

电涌保护器仪操作规程1. 引言电涌保护器仪是一种用于保护电气设备免受电涌损害的仪器。

本文档旨在详细介绍电涌保护器仪的操作规程，以确保安全、正确地使用该仪器。

2. 适用范围本操作规程适用于使用电涌保护器仪进行电涌保护的相关工作人员。

3. 仪器概述电涌保护器仪是一种便携式仪器，用于测量和监测电路中的电涌。

它能够对电流、电压和频率等指标进行测量，并能提供报警功能。

4. 仪器结构电涌保护器仪通常由以下部分组成： - 显示屏：用于显示电涌保护器仪的测量结果和相关信息。

- 按键：用于设置电涌保护器仪的参数和进行操作。

- 连接口：用于连接电涌保护器仪与被测电路。

- 电源：用于为电涌保护器仪提供电力供应。

5. 操作步骤5.1 准备工作在进行操作之前，需要准备好以下工作： 1. 确保电涌保护器仪的电源充足，并将其连接到可靠的电源。

2. 检查电涌保护器仪的显示屏和按键是否正常工作。

3. 确保所需测量接线正确连接，并确保测量线路没有短路或断路。

5.2 设置仪器参数1.打开电涌保护器仪的电源，等待其启动。

2.根据需要，使用仪器的按键设置测量参数，如测量范围、样本率等。

5.3 连接被测电路1.将电涌保护器仪的连接口与被测电路正确连接，确保连接牢固。

2.检查连接线路的安全性，确保没有松动或接触不良。

5.4 进行测量1.确认仪器已正确设置并与被测电路连接。

2.按下仪器的开始测量按键，使其开始测量电涌。

3.观察仪器的显示屏，记录测量结果。

5.5 分析测量结果1.将仪器的测量结果与规定的标准进行比较，以判断电涌保护器是否正常工作。

2.分析测量结果，查找电涌发生的原因，并采取相应的措施进行修复或改进。

5.6 关闭电涌保护器仪1.当测量完成后，按下仪器的停止测量按键，停止测量过程。

2.关闭电涌保护器仪的电源。

6. 安全注意事项在操作电涌保护器仪时，需要注意以下事项以确保安全： 1. 只有经过培训和授权的人员才能操作电涌保护器仪。

目录1、概述 (1)2、型号规格 (2)3、技术规格 (4)4、安装与接线 (6)5、前面板及功能操作 (12)5.1 前面板.…….……...…………………………………..………. . 125.2 功能操作 (13)6、参数设置 (15)6.1 设置报警值 (15)6.2 设置公用组态参数 (16)6.3 设置打印参数 (21)6.4 设置各通道组态参数 (25)7、功能及相应参数说明 (27)7.1 输入信号及显示 (27)7.2 零点和满度修正 (30)7.3 冷端补偿 (32)7.4 报警 (33)7.5 控制单元 (34)7.6 打印 (38)7.7 通信 (39)1、概述XSL系列智能巡回检测报警仪适用于5~80点过程量的检测和报警。

可输入热电阻、热电偶、直流电流、直流电压等传感器、变送器信号。

基本误差小于0.2%F·S，显示范围-1999~9999各通道独立设定输入信号类型、量程、报警值各通道独立设定数字滤波时间常数，有效提高抗干扰能力各通道独立设定零点和满度修正，有效减小传感器误差，提高系统测量精度可任意关闭不使用的通道2级参数。

第2级参数受密码控制，防止误操作。

具备参数复制功能，大大减小参数设置的工作量独特实用的报警功能，可配接XSLCU多点控制单元实现各通道的报警输出手动、定时、报警启动打印快速、高效的通信接口，大大缩短通信时间2、型号规格1 2 3 4 5 6 7 8 9XSL / ☐—☐☐☐ S ☐ P ☐ V ☐☐☐☐1：尺寸A：横式160×84×182 开孔152+1×76+1（宽×高）B：竖式84×160×182 开孔76+1×152+1（宽×高）C：方形160×160×182 开孔152-0.5×152-0.5D：台式，盘装通用318×104×300 开孔312+1×96+1（宽×高） 2：通道数3：输入信号R：全部通道均为热电阻仪表内装的分度号包括：Pt100，Cu100，Cu50，BA1，BA2，G53E：全部通道均为热电偶仪表内装的分度号包括：K，S，R，B，N，E，J，T B：全部通道均为4mA~20mA或1V~5V等电流、电压信号，需在订货时明确电流，电压信号的输入通道X：输入为热电阻、热电偶混用。

16通道智能巡检仪使用说明书特点：1、1-16通道数可选择（即可屏蔽2-16通道中的任何一个通道）；2、各通道输入类型可任意设置（通过软件设置和硬件跳线相结合的方式完成）；3、各通道可根据需要分别设置小数点位置和显示范围；4、多种报警方式可选择：16通道相同输入类型情况下可实现集中设置报警值统一继电器输出、独立设置报警值统一继电器输出、独立设置报警值独立继电器输出；16通道不同输入类型情况下可实现独立设置报警值统一继电器输出、独立设置报警值独立继电器输出；分别报警由副机完成；5、多种变送输出类型和方式可选择：可选择输出0-10mA、0-20mA、4-20mA信号；可选择所有通道测量值的平均值、最大值、最小值变送输出；可指定16通道中任何一通道进行变送输出；所有输出方式的变送范围均可设置；6、采用双排四位数码管显示方式，每通道采用双色指示灯指示报警状态，红色亮表示上限报警，绿色亮表示下限报警；7、具备手动巡检功能，可手动查看各通道测量值；8、具备485通讯输出，采用标准modbus协议，通用性强，可靠性高；设置方式：长按SET键（2秒）即可进入设置菜单，增加键∧、减小键∨修改参数值，SET键确认并保存参数值，同时跳至下一菜单，按MAN键可回到上一个参数，同时按SET键和MAN键即可退出设置状态；在设置状态下如50秒无按键操作，即自动退回测量状态；参数设置表Sn代码表：[表二报警指示：在巡检仪面板上有16只双色指示灯，用于各通道报警状态显示，即任意通道有上限报警信号时，其对应通道的指示灯红灯亮，统一报警时上限报警继电器吸合，分别报警时对应通道的上限报警继电器吸合；有下限报警信号时，对应通道的指示灯绿灯亮，统一报警时下限报警继电器吸合，分别报警时对应通道的下限报警继电器吸合，若没有报警信号则指示灯不指示。

统一报警时，16通道中任何一通道进入报警状态，即相应的报警继电器吸合，例如第2通道有上限报警信号时，仪表上限报警继电器即吸合，如果有多个通道同时有报警信号存在，则只有当所有通道的报警信号解除后相应的继电器才释放。
