浅析660MW超临界机组过热汽温控制随着科技的发展，人们对超临界机组提出了更高的要求，从而使得超临界机组的容量不断变大，660MW超临界机组是目前我国电力系统中最常见的一种。

其在实际运行过程中经常会面临着机组过热现象，因此，文章就对怎样更好的控制其过热汽温问题进行了深入研究。

标签：660MW；超临界机组；直流炉随着科技的发展，常规的超临界机组已经不能满足人们日益增长的需求，促使着人们不断对其进行创新和改革，超临界机组应运而生，无论是起参数还是容量都得到了很大提升，主蒸汽压力和温度分别达到了20MPa以上、550℃以上，相比较于常规的超临界机组来说，其热效率得到了显著提升，大大满足了人们实际生产的需求。

然而超临界机组也存在着一些问题，尤其是其在实际运行过程中具有很高的参数，而且又是直流炉的锅炉，所以其调峰范围非常大，这就要求超临界机组汽温必须具有更强的控制力。

下面我们就对控制660MW超临界机组过热汽温进行详细的探讨和分析。

1 超临界机组的主要控制特点相比较于常规超临界机组来说，超临界机组有着更为明显的特征。

下面我们就超临界机组的主要控制特点进行详细的分析：（1）常规超临界机组中设有汽包环节，从而能够间断性的给水进行加热，但是超临界直接炉没有设置该环节，其一次性不间断的完成加热、蒸发以及水受热变成水蒸气的过程，在以上三个阶段中没有特别明显的分界线来区分。

另外处于亚临界或超临界状态下运行的锅炉，在遇到不同运行工况时，蒸发点也会适当的发生移动，移动范围是在一个或几个加热区内進行，所以超临界机组的一个主要特征是给水、燃烧以及汽温这三个系统之间具有紧密的联系，而且减温水、风燃比和燃水比具有较高的调节品质，同时还能够以整体的形式进行相应的控制。

（2）直流炉机组的水泵、汽机、汽水这三者之间是紧密联系的，因此，超临界机组的一个重要特征就是耦合特性非常强，这也是其得到广泛应用的重要前提。

（3）超临界机组中，不同区段中的比容、比热都具有很强的波动性，同时工质也没用非常规律的流动和传热。

龙泉金亨2×660MW超临界机组MCS系统逻辑设计说明设计：校对：审核：批准：新华控制工程有限公司2012年3月18日660MW超超临界机组控制方案说明1．超超临界机组模拟量控制系统的控制要求超临界机组相对于亚临界汽包炉机组，有两点最重要的差别：一是参数提高，由亚临界提高至超临界；二是由汽包炉变为直流炉。

正是由于这种差别，使得超临界机组对其控制系统在功能上带来许多特殊要求。

也正是由于超临界机组与亚临界汽包炉机组这两个控制对象在本质上的差异，导致各自相对应的控制系统在控制策略上的考虑也存在差别。

这种差别在模拟量控制系统中表现较为突出。

此处谨将其重点部分做一概述。

1.1 超临界锅炉的控制特点(1)超临界锅炉的给水控制、燃烧控制和汽温控制不象汽包锅炉那样相对独立，而是密切关联。

(2)当负荷要求改变时，应使给水量和燃烧率（包括燃料、送风、引风）同时协调变化，以适应负荷的需要，而又应使汽温基本上维持不变；当负荷要求不变时，应保持给水量和燃烧率相对稳定，以稳定负荷和汽温。

（3）湿态工况下的给水控制——分离器水位控制，疏水。

（4）干态工况下的给水控制-用中间点焓对燃水比进行修正，同时对过热汽温进行粗调。

（5）汽温控制采用类似汽包锅炉结构，但应为燃水比+喷水的控制原理，给水对汽温的影响大；给水流量和燃烧率保持不变，汽温就基本上保持不变。

1.2 超临界锅炉的控制重点超临界机组由于水变成过热蒸汽是一次完成的，锅炉的蒸发量不仅决定于燃料量，同时也决定于给水流量。

因此，超临界机组的负荷控制是与给水控制和燃料量控制密切相关的；而维持燃水比又是保证过热汽温的基本手段；因此保持燃/水比是超临界机组的控制重点。

本公司采用以下措施来保持燃/水比：（1）微过热蒸汽焓值修正对于超临界直流炉，给水控制的主要目的是保证燃/水比，同时实现过热汽温的粗调，用分离器出口微过热蒸汽焓对燃/水比进行修正，控制给水流量可以有效对过热汽温进行粗调。

600MW超临界机组DEH系统说明书1汽轮机概述超临界600/660MW中间再热凝汽式汽轮机主要技术规范机组型号单位N600-24.2/566/566N600-24.2/538/566N660-24.2/566/566额定功率MW600600660最大连续MW648648711功率额定进汽MPa(a)24.224.224.2压力额定进汽℃566538566温度再热进汽℃566566566温度工作转速r/min300030003000额定背压K Pa(a) 4.9 4.9 4.9注意：上表中的数据为一般数据，仅供参考，具体以项目的热平衡图为准。

由于锅炉采用直流炉，再热器布置在炉膛较高温区，不允许干烧，必须保证最低冷却流量。

这就要求在锅炉启动时，必须打开高低压旁路，蒸汽通过高旁进入再热器，再经过低旁进入凝汽器。

而引进型汽轮机中压缸在冷态启动时不参与控制，仅全开全关，所以在汽轮机冷态启动时，要求高低旁路关闭，再热调节阀全开，主蒸汽进入汽轮机高压缸做功，经高排逆止门进入再热器，经再热后送入中低压缸，再进入凝汽器。

由于汽轮机在启动阶段流量较小，在3000r/min 时只有3-5%的流量，远远不能满足锅炉再热器最低的冷却流量。

因此，在汽轮机启动时，再热调节阀必须参加控制，以便开启高低压旁路，以满足锅炉的要求。

所以600MW超临界汽轮机一般要求采用高中压联合启动（即bypass on）的启动方式。

2高中压联合启动高中压缸联合启动，即由高压调节汽阀及再热调节阀分别控制高压缸及中压缸的蒸汽流量，从而控制机组的转速。

高中压联合启动的要点在于高压缸及中低压缸的流量分配。

启动过程如下：2.1 盘车（启动前的要求）2.1.1主蒸汽和再热蒸汽要有56℃以上的过热度。

2.1.2 高压内缸下半第一级金属温度和中压缸第一级持环下半金属温度，大于204 ℃时，汽轮机采用热态启动模式，小于204℃时，汽轮机采用冷态启动模式，启动参数见图“主汽门前启动蒸汽参数”，及“热态起启动的建议”中规定。

600MW超临界机组DEH系统说明书1汽轮机概述超临界600/660MW中间再热凝汽式汽轮机主要技术规范注意：上表中的数据为一般数据，仅供参考，具体以项目的热平衡图为准。

由于锅炉采用直流炉，再热器布置在炉膛较高温区，不允许干烧，必须保证最低冷却流量。

这就要求在锅炉启动时，必须打开高低压旁路，蒸汽通过高旁进入再热器，再经过低旁进入凝汽器。

而引进型汽轮机中压缸在冷态启动时不参与控制，仅全开全关，所以在汽轮机冷态启动时，要求高低旁路关闭，再热调节阀全开，主蒸汽进入汽轮机高压缸做功，经高排逆止门进入再热器，经再热后送入中低压缸，再进入凝汽器。

由于汽轮机在启动阶段流量较小，在3000 r/min 时只有3-5%的流量，远远不能满足锅炉再热器最低的冷却流量。

因此，在汽轮机启动时，再热调节阀必须参加控制，以便开启高低压旁路，以满足锅炉的要求。

所以600MW 超临界汽轮机一般要求采用高中压联合启动（即bypass on）的启动方式。

2高中压联合启动高中压缸联合启动，即由高压调节汽阀及再热调节阀分别控制高压缸及中压缸的蒸汽流量，从而控制机组的转速。

高中压联合启动的要点在于高压缸及中低压缸的流量分配。

启动过程如下：2.1 盘车（启动前的要求）2.1.1主蒸汽和再热蒸汽要有56℃以上的过热度。

2.1.2 高压内缸下半第一级金属温度和中压缸第一级持环下半金属温度，大于204 ℃时，汽轮机采用热态启动模式，小于204℃时，汽轮机采用冷态启动模式，启动参数见图“主汽门前启动蒸汽参数”，及“热态起启动的建议”中规定。

冷再热蒸汽压力最高不得超过0.828MPa(a)。

高中压转子金属温度大于204℃，则汽机的启动采用热态启动方式，主蒸汽汽温和热再热汽温至少有56℃的过热度，并且分别比高压缸蒸汽室金属温度、中压缸进口持环金属温度高56℃以上，主蒸汽压力为对应主蒸汽进口温度下的压力。

第一级蒸汽温度与高压转子金属温度之差应控制在 56℃之内，热再热汽温与中压缸第一级持环金属温差也应控制在这同样的水平范围。

660MW超临界直流炉主、再热蒸汽温度的运行调整分析摘要：超临界技术的应用可以提高电厂生产效率，减少环境污染，节约设备能源，因此，在世界上许多国家和地区都得到了广泛使用，由于直流锅炉没有热包，热应力问题尤为突出，因此，保证主蒸汽的稳定是一项尤为重要的工作。

由于超临界直流机组在我国商业运行的时间还较短，直流炉的特性注定了机组主汽温度自动控制与机组的协调控制存在紧密联系，要解决机组主汽温度自动控制，机组协调控制及给水控制必须稳定。

660MW 超临界机组的主、再热蒸汽温度的运行调整在正常运行中是非常重要的，是保证机组稳定运行的一个重要方面，汽温过高会影响机组的寿命，过低会降低机组的效率。

关键词：超临界直流炉；主蒸汽温度调整；措施电站锅炉过热汽温、再热汽温影响着机组的安全经济运行。

由于超临界压力锅炉没有汽包，热水受热面、蒸发受热面和过热受热面之间没有固定的界限，运行工况发生变化时，各受热面的长度会发生变化，控制锅炉过热器出口温度(主汽温) 在允许范围内对整个电厂的安全运行和生产具有非常重要的意义，主汽温度过高或过低都会影响整个机组的正常运行。

超超临界机组运行参数高，其控制要求也比常规机组更为严格，尤其超超临界直流锅炉的主汽温变化特性就比汽包锅炉更为复杂，控制和调节也更为困难。

因此，研究直流锅炉的汽温变化特性就有着很重要的现实意义和理论价值。

一、超临界直流炉汽温控制的必要性及特征超临界直流炉技术的汽温是受水煤比、机组负荷、风量和燃烧情况等因素影响。

汽温过热以及大幅度偏离等因素，会导致超临界直流炉技术汽温在经济和设备安全等方面都受到影响。

超临界直流炉技术汽温如果超高会降低金属设备的强度，超临界直流炉技术气温较低又会导致汽轮机的损耗加强，同时，系统的热效率会降低。

超临界直流炉技术突破了传统的自然循环锅炉的汽包，在水进入到锅炉后，因为各种因素的影响，导致各受热面之间分界线不固定。

一般来说，超临界直流炉技术汽温的特征有两个：一是，动态特征。

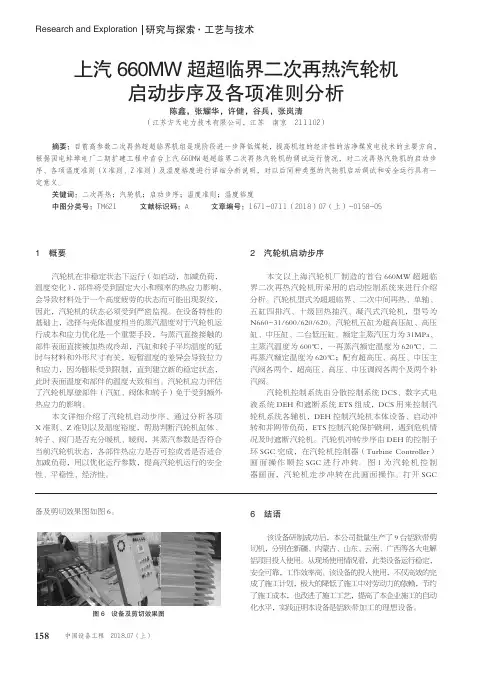

158研究与探索Research and Exploration ·工艺与技术中国设备工程 2018.07 (上)1 概要汽轮机在非稳定状态下运行（如启动，加减负荷，温度变化），部件将受到固定大小和频率的热应力影响，会导致材料处于一个高度疲劳的状态而可能出现裂纹，因此，汽轮机的状态必须受到严密监视。

在设备特性的基础上，选择与壳体温度相当的蒸汽温度对于汽轮机运行成本和应力优化是一个重要手段，与蒸汽直接接触的部件表面直接被加热或冷却，汽缸和转子平均温度的延时与材料和外形尺寸有关，短暂温度的差异会导致拉力和应力，因为膨胀受到限制，直到建立新的稳定状态，此时表面温度和部件的温度大致相当。

汽轮机应力评估了汽轮机厚壁部件（汽缸、阀体和转子）免于受到额外热应力的影响。

本文详细介绍了汽轮机启动步序、通过分析各项X 准则、Z 准则以及温度裕度，帮助判断汽轮机缸体、转子、阀门是否充分暖机、暖阀，其蒸汽参数是否符合当前汽轮机状态，各部件热应力是否可控或者是否适合加减负荷，用以优化运行参数，提高汽轮机运行的安全性、平稳性、经济性。

2 汽轮机启动步序本文以上海汽轮机厂制造的首台660MW 超超临界二次再热汽轮机所采用的启动控制系统来进行介绍分析。

汽轮机型式为超超临界、二次中间再热、单轴、五缸四排汽、十级回热抽汽、凝汽式汽轮机，型号为 N660-31/600/620/620。

汽轮机五缸为超高压缸、高压缸、中压缸、二台低压缸。

额定主蒸汽压力为31MPa、主蒸汽温度为600℃，一再蒸汽额定温度为620℃、二再蒸汽额定温度为620℃；配有超高压、高压、中压主汽阀各两个，超高压、高压、中压调阀各两个及两个补汽阀。

汽轮机控制系统由分散控制系统DCS、数字式电液系统DEH 和遮断系统ETS 组成，DCS 用来控制汽轮机系统各辅机，DEH 控制汽轮机本体设备、启动冲转和并网带负荷，ETS 控制汽轮保护跳闸，遇到危机情况及时遮断汽轮机。

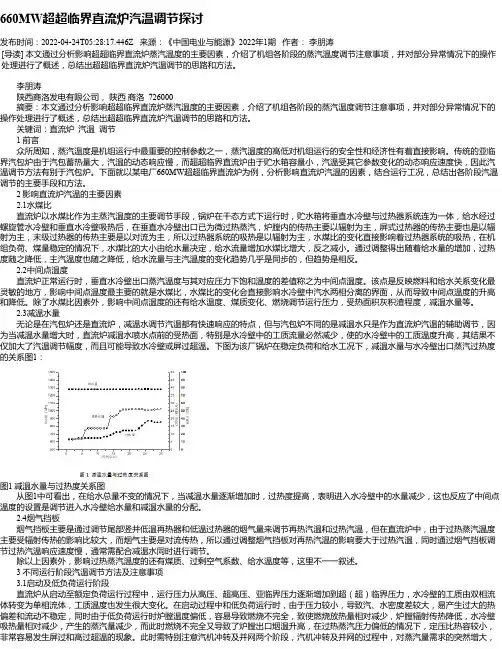

660MW超超临界直流炉汽温调节探讨发布时间：2022-04-24T05:28:17.446Z 来源：《中国电业与能源》2022年1期作者：李朋涛[导读] 本文通过分析影响超超临界直流炉蒸汽温度的主要因素，介绍了机组各阶段的蒸汽温度调节注意事项，并对部分异常情况下的操作处理进行了概述，总结出超超临界直流炉汽温调节的思路和方法。

李朋涛陕西商洛发电有限公司，陕西商洛 726000摘要：本文通过分析影响超超临界直流炉蒸汽温度的主要因素，介绍了机组各阶段的蒸汽温度调节注意事项，并对部分异常情况下的操作处理进行了概述，总结出超超临界直流炉汽温调节的思路和方法。

关键词：直流炉汽温调节1 前言众所周知，蒸汽温度是机组运行中最重要的控制参数之一，蒸汽温度的高低对机组运行的安全性和经济性有着直接影响。

传统的亚临界汽包炉由于汽包蓄热量大，汽温的动态响应慢，而超超临界直流炉由于贮水箱容量小，汽温受其它参数变化的动态响应速度快，因此汽温调节方法有别于汽包炉。

下面就以某电厂660MW超超临界直流炉为例，分析影响直流炉汽温的因素，结合运行工况，总结出各阶段汽温调节的主要手段和方法。

2 影响直流炉汽温的主要因素2.1水煤比直流炉以水煤比作为主蒸汽温度的主要调节手段，锅炉在干态方式下运行时，贮水箱将垂直水冷壁与过热器系统连为一体，给水经过螺旋管水冷壁和垂直水冷壁吸热后，在垂直水冷壁出口已为微过热蒸汽，炉膛内的传热主要以辐射为主，屏式过热器的传热主要也是以辐射为主，末级过热器的传热主要是以对流为主，所以过热器系统的吸热是以辐射为主，水煤比的变化直接影响着过热器系统的吸热，在机组负荷、煤量稳定的情况下，水煤比的大小由给水量决定，给水流量增加水煤比增大，反之减小。

通过调整得出随着给水量的增加，过热度随之降低，主汽温度也随之降低，给水流量与主汽温度的变化趋势几乎是同步的，但趋势是相反。

2.2中间点温度直流炉正常运行时，垂直水冷壁出口蒸汽温度与其对应压力下饱和温度的差值称之为中间点温度。
