任务书06-变压器无线防盗报警器的设计概要

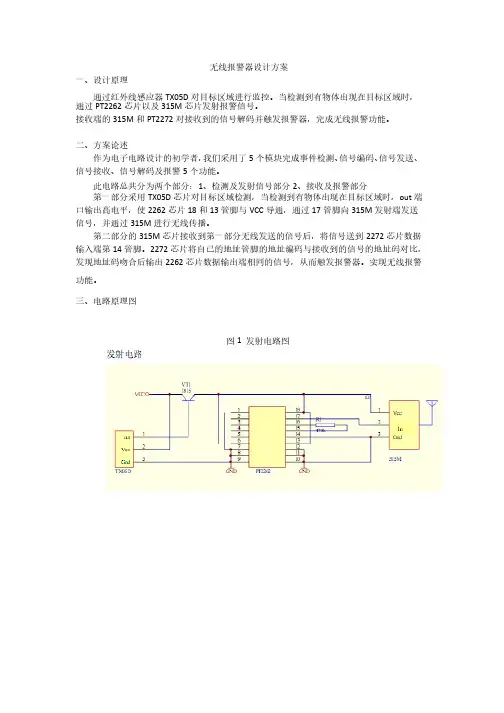

无线报警器设计方案无线报警器设计方案一、设计原理一、设计原理通过红外线感应器TX05D对目标区域进行监控。

当检测到有物体出现在目标区域时，芯片发射报警信号。

通过PT2262芯片以及315M芯片发射报警信号。

对接收到的信号解码并触发报警器，完成无线报警功能。

接收端的315M和PT2272对接收到的信号解码并触发报警器，完成无线报警功能。

二、方案论述二、方案论述作为电子电路设计的初学者，我们采用了5个模块完成事件检测、信号编码、信号发送、信号接收、信号解码及报警5个功能。

个功能。

、接收及报警部分 此电路总共分为两个部分：1、检测及发射信号部分2、接收及报警部分第一部分采用TX05D芯片对目标区域检测，当检测到有物体出现在目标区域时，out端口输出高电平，使2262芯片18和13管脚与VCC导通，通过17管脚向315M发射端发送进行无线传播。

信号，并通过315M进行无线传播。

第二部分的315M芯片接收到第一部分无线发送的信号后，将信号送到2272芯片数据输入端第14管脚。

2272芯片将自己的地址管脚的地址编码与接收到的信号的地址码对比，发现地址码吻合后输出2262芯片数据输出端相同的信号，从而触发报警器。

实现无线报警功能。

功能。

三、电路原理图三、电路原理图发射电路图图1 发射电路图图2 接收电路图接收电路图四、器件清单四、器件清单器件名称器件名称 数量数量 TX05D 芯片芯片 1片 PT2262芯片芯片 1片 PT2272-L4芯片芯片 1片 315M 收发芯片收发芯片1套470K Ω电阻电阻 2个 晶体三极管2个 蜂鸣器蜂鸣器 1个 电源电源 1个 面包板面包板 2个 PCB 万用板万用板2个。

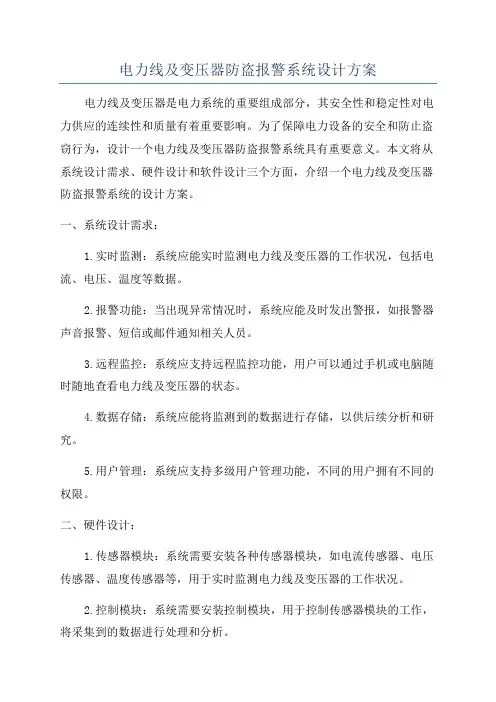

电力线及变压器防盗报警系统设计方案电力线及变压器是电力系统的重要组成部分，其安全性和稳定性对电力供应的连续性和质量有着重要影响。

为了保障电力设备的安全和防止盗窃行为，设计一个电力线及变压器防盗报警系统具有重要意义。

本文将从系统设计需求、硬件设计和软件设计三个方面，介绍一个电力线及变压器防盗报警系统的设计方案。

一、系统设计需求：1.实时监测：系统应能实时监测电力线及变压器的工作状况，包括电流、电压、温度等数据。

2.报警功能：当出现异常情况时，系统应能及时发出警报，如报警器声音报警、短信或邮件通知相关人员。

3.远程监控：系统应支持远程监控功能，用户可以通过手机或电脑随时随地查看电力线及变压器的状态。

4.数据存储：系统应能将监测到的数据进行存储，以供后续分析和研究。

5.用户管理：系统应支持多级用户管理功能，不同的用户拥有不同的权限。

二、硬件设计：1.传感器模块：系统需要安装各种传感器模块，如电流传感器、电压传感器、温度传感器等，用于实时监测电力线及变压器的工作状况。

2.控制模块：系统需要安装控制模块，用于控制传感器模块的工作，将采集到的数据进行处理和分析。

3.报警模块：系统需要安装报警模块，当监测到异常情况时，触发报警模块，发出警报声音，并通过短信或邮件通知相关人员。

4.数据存储模块：系统需要安装数据存储模块，将监测到的数据进行存储，以备后续分析和研究。

5.通信模块：系统需要安装通信模块，支持远程监控功能，用户可以通过手机或电脑随时随地查看电力线及变压器的状态。

三、软件设计：1.数据采集与处理：设计软件程序，用于与传感器模块进行通信，采集、处理传感器模块传输的原始数据。

2.报警逻辑与处理：设计软件程序，用于根据预设的报警条件，判断当前是否存在异常情况，并触发报警模块进行报警处理。

3.远程监控与通信：设计软件程序，实现用户通过手机或电脑远程监控电力线及变压器的状态，实现实时数据显示和报警信息推送功能。

4.用户权限与管理：设计软件程序，实现多级用户管理功能，不同的用户拥有不同的权限，设置系统访问权限，确保系统安全性。

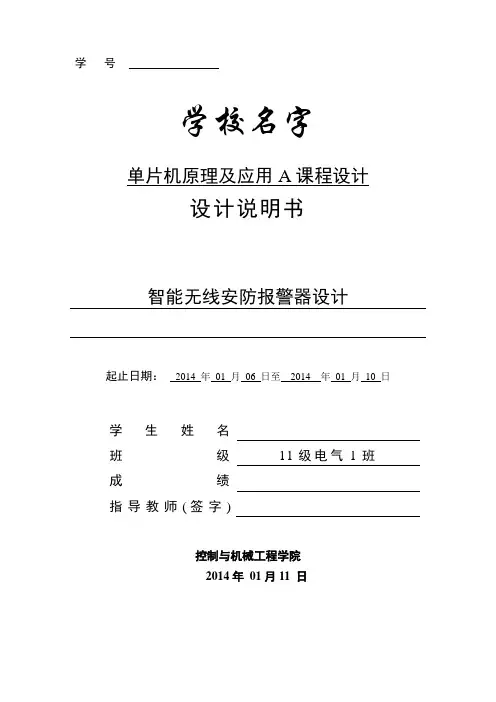

学号学校名字单片机原理及应用A课程设计设计说明书智能无线安防报警器设计起止日期：2014 年01 月06 日至2014 年01 月10 日学生姓名班级11级电气1班成绩指导教师(签字)控制与机械工程学院2014年01月11 日天津城建大学课程设计任务书2013 —2014 学年第1 学期学院专业班级课程设计名称：单片机原理及应用A课程设计设计题目：智能无线安防报警器设计完成期限：自2014 年 1 月 6 日至2014 年 1 月10 日共 1 周设计依据、要求及主要内容（可另加附页）：一、课程设计的目的1、进一步熟悉和掌握单片机的结构及工作原理。

2、掌握单片机的接口技术及相关外围芯片的外特性，控制方法。

3、通过课程设计，掌握以单片机为核心的电路设计的基本方法和技术。

4、通过实际程序设计和调试，逐步掌握模块化程序设计方法和调试技术。

5、通过完成一个包括电路设计和程序开发的完整过程，了解开发一单片机应用系统的全过程，为今后从事相应打下基础。

二、课程设计的基本要求1、认真认识设计的意义，掌握设计工作程序，学会使用工具书和技术参考资料，并培养科学的设计思想和良好的设计作风。

2、提高模型建立和设计能力，学会应用相关设计资料进行设计计算的方法。

3、提高独立分析、解决问题的能力，逐步增强实际应用训练。

4、课程设计的说明书要求简洁、通顺，计算正确，图纸表达内容完整、清楚、规范。

5、课程设计说明书封面格式要求见《天津城市建设学院课程设计教学工作规范》附表1。

三、课程设计具体要求1、要求每位同学独立完成设计任务。

2、原理图设计。

1）原理图设计要符合项目的工作原理，连线要正确。

2）图中所使用的元器件要合理选用，电阻，电容等器件的参数要正确标明。

3）原理图要完整，CPU，外围器件，扩器接口，输入/输出装置要一应俱全。

3、程序调计1）根据要求，将总体项能分解成若干个子功能模块，每个功能模块完成一个特定的功能。

2）根据总体要求及分解的功能模块，确定各功能模块之间的关系，设直出完整的程序流程图。

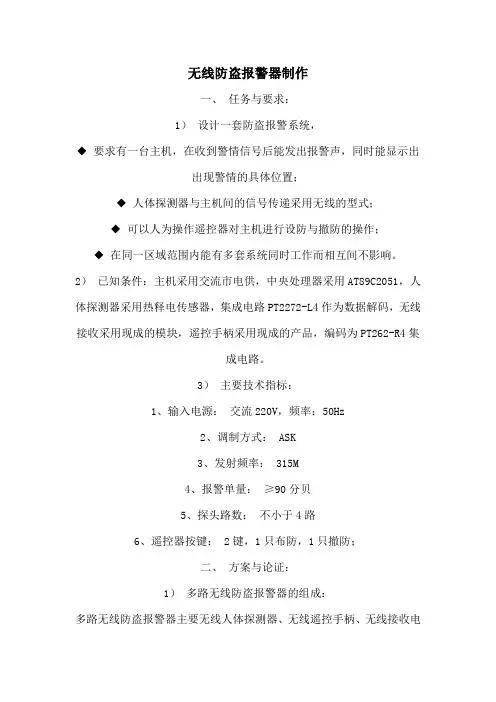

无线防盗报警器制作一、任务与要求：1）设计一套防盗报警系统，◆ 要求有一台主机，在收到警情信号后能发出报警声，同时能显示出出现警情的具体位置；◆ 人体探测器与主机间的信号传递采用无线的型式；◆ 可以人为操作遥控器对主机进行设防与撤防的操作；◆ 在同一区域范围内能有多套系统同时工作而相互间不影响。

2）已知条件：主机采用交流市电供，中央处理器采用AT89C2051，人体探测器采用热释电传感器，集成电路PT2272-L4作为数据解码，无线接收采用现成的模块，遥控手柄采用现成的产品，编码为PT262-R4集成电路。

3）主要技术指标：1、输入电源：交流220V，频率：50Hz2、调制方式： ASK3、发射频率： 315M4、报警单量：≥90分贝5、探头路数：不小于4路6、遥控器按键： 2键，1只布防，1只撤防；二、方案与论证：1）多路无线防盗报警器的组成：多路无线防盗报警器主要无线人体探测器、无线遥控手柄、无线接收电路、数据解码电路、中央控制单元、数字显示单元、报警电路和电源电路等部分组成。

其框图如下：2）控制信号发射器：由于无线信号容易受外界环境影响，因此从系统的可靠性考虑，发射的控制信号采用编码的方式进行传送，而且在同一区域内要同时使用多个系统而相互间又不影响，所以无线信号的编码由PT2262集成电路完成，该电路具有8位地址信号和4位数据信号，不同的地址与数据的组合，可以编制上万种编码，完全可以满足同一区域内互不影响地工作；为了使电路简单且使用电池进行供电，数据对高频载波的调制方式采用ASK 方式，即当发送数据信号为1时，接通高频振荡器电源，发送高频无线信号，当发送数据为0时，断开其电源，停止工作，这种设计在静态时工作电流几乎为零，其原理图如下：详见设计任务书！3）无线接收电路：接收电路的无线接收与解调部分采用的是现成的高频接收模块，可以简化设计工作，而且可靠性较好，接收模块采用的是超再生接收，具体的解调过程为：当发射器发送1时，相应的发射高频电路工作，接收部分就会相应地收到一个315M的高频信号，使模块输出为1，当发射部分发送的是0时，发射高频部分停止工作，接收部分就输出为0，这样就实现了无线信号的传输。

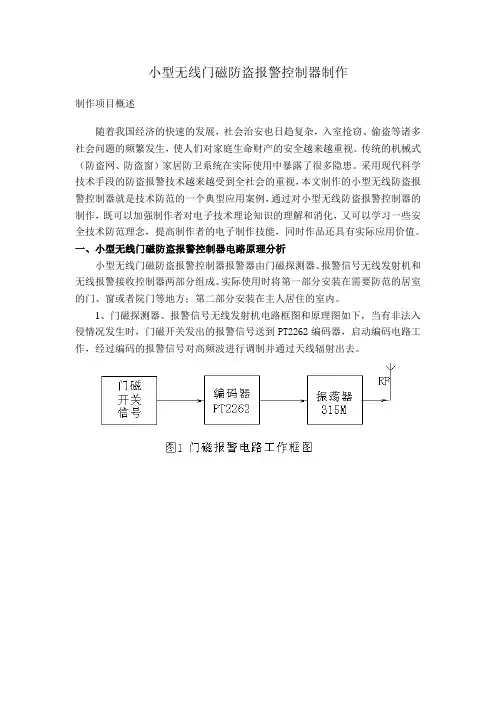

小型无线门磁防盗报警控制器制作制作项目概述随着我国经济的快速的发展，社会治安也日趋复杂，入室抢窃、偷盗等诸多社会问题的频繁发生，使人们对家庭生命财产的安全越来越重视。

传统的机械式（防盗网、防盗窗）家居防卫系统在实际使用中暴露了很多隐患。

采用现代科学技术手段的防盗报警技术越来越受到全社会的重视，本文制作的小型无线防盗报警控制器就是技术防范的一个典型应用案例，通过对小型无线防盗报警控制器的制作，既可以加强制作者对电子技术理论知识的理解和消化，又可以学习一些安全技术防范理念，提高制作者的电子制作技能，同时作品还具有实际应用价值。

一、小型无线门磁防盗报警控制器电路原理分析小型无线门磁防盗报警控制器报警器由门磁探测器、报警信号无线发射机和无线报警接收控制器两部分组成。

实际使用时将第一部分安装在需要防范的居室的门、窗或者院门等地方；第二部分安装在主人居住的室内。

1、门磁探测器、报警信号无线发射机电路框图和原理图如下，当有非法入侵情况发生时，门磁开关发出的报警信号送到PT2262编码器，启动编码电路工作，经过编码的报警信号对高频波进行调制并通过天线辐射出去。

图2门磁侵探测器、报警无线发射机电路原理图。

电路工作原理分析:门磁探测器是用来监控门和窗的开关状态，当门窗紧闭时，门磁探测器中的磁敏干簧管由于受到磁性的作用处于接通状态；电流经过R1通过干簧管入地，R2没有电压。

当门窗不管何种原因被打开，门磁探测器中的磁敏干簧管内的两个接点就会分离开，这个变化会通过C2充放电作用，使Q2的基极得到瞬间电压，Q2集电极平常处于高电平状态，有报警信号时Q2导通将IC1（PT2262）第14脚从高电平转换为低电平。

启动IC1（PT2262）编码集成电路工作。

同时D1发光二极管工作，指示门磁探测器工作。

同时从IC1（PT2262）第17脚上输出编码报警信息，经Q1组成的发射电路立即向空间发射出特定的无线电波，向主机报警发出报警信息。

广东技术师范学院天河学院本科毕业论文（设计）任务书系别电气工程系专业电气工程及其自动化班级电气114学生姓名学号指导教师职称高级讲师题目电力防盗报警器的设计与制作论文（设计）的主要任务与具体要求（有实验环节的要提出主要技术指标要求）课题意义：鉴于当前电力线路常常被不法分子盗割的现象，有必要研制电力线路防盗报警装置。

本课题要求研制一种结构相对简单、经济实用的报警装置，能在电力线路被盗或断相时发出现场声光报警及无线报警。

本课题所设计的报警器电路,可以同时进行两种报警.电路简单、实用性好，采用元件普通容易制作。

设计任务内容：1、设计硬件电路，并模拟报警电路在白天和夜晚时出现断相或是被盗的情况，实现其报警功能；2、按照设计的硬件电路进行实物制作、组装及调试，并模拟实际条件测试成品的性能指标。

3、对应于无线报警，还应该设计制作与无线发射对应的无线接收电路。

主要技术要求：1、光敏电阻GR的亮阻应小于100欧姆暗阻大于10兆欧；2、现场声光报警电路建议使用NE555，优点是电路简单可靠。

3、在模拟条件下，无线报警无线接收的距离不得小于5米。

设计建议：无线发射与接收部分，应该细心调整，建议选用相应的套件，以获得较高的成功率。

进度安排（包括时间划分和各阶段主要工作内容）序号设计各阶段名称日期（教学周）⒈教师下达任务书并签署第七学期第11 周⒉学生提供开题报告第七学期第13周⒊. 学生提供相关外文翻译资料第七学期第14～15周⒋提出总体方案和器件选择方案第七学期第17～19周⒌毕业设计（论文）初稿撰写及作品制作寒假期间⒍中期检查第八学期第1～2周⒎学生提交毕业设计（论文）及毕业设计作品第八学期第7～8周8．评阅毕业设计与毕业答辩第八学期第9～10周9．毕业设计资料归档第八学期第13周主要参考文献[1]童诗白、华成英.模拟电子技术基础(第4版).高等教育出版社.2006.5[2]浣喜明、姚正.电力电子技术(第2版).高等教育出版社.2011.7[3]何道清.传感器与传感器技术【M】北京：科学出版社.2006[4]吴桂秀.传感器应用制作入门【M】浙江：科学技术出版社.2004[5谢嘉奎.电子线路（线性部分）【M】第四版.北京高等教育出版社.2006[6]邱关源、罗先觉.电路(第5版).高等教育出版社.2006.5[7]电子制作.2006年第8、9期【J】.北京：电子制作编辑部[8]寇戈.模拟电路与数字电路(第2版).电子工业出版社.2011.5[9]华中科技大学电子技术课程组、康华光.电子技术基础•模拟部分(第5版).高等教育出版社. 2006.1指导教师签名教研室审核意见系审核意见任务接受人（签名）年月日负责人：年月日负责人：年月日年月日备注：1、本任务书一式三份，由指导教师填写相关栏目，经系审核同意后，系、指导教师和学生各执一份。

无线防盗报警系统的设计（Design of the wireless guard against theft and alarm system）目录摘要 (4)关键词 (4)1引言 (6)1.1防盗报警系统概述 (6)1.1.1报警探测器 (6)2、方案论证与系统总方框图 (10)2.1系统方框图 (10)3.分机电路 (11)3.1热释红外检测分机电路 (11)3.1.1集成电路HN911L (12)3.1.2 信号编码、发射组件FDD-5 (12)3.2 干簧管磁控传感器检测分机电路 (13)4主机电路 (14)4.1 主机信号接收处理电路 (14)4.1.1主机信号接收处理电路 (14)4.1.2 信号接收、解码组件JDD-5 (16)4.2 主机音频放大输出电路 (16)5电源电路 (17)5.1电源电路方案 (18)5.2 主机电源电路 (18)6 报警系统布、撤防电路 (18)6.1布、撤防电路方案 (18)6.2 无线布、撤电路 (19)6.3 编译码集成电路VD5026/VD5027 (20)6.4 遥控电路概述 (22)结语 (25)参考文献 (26)致谢 (27)文中主要介绍了无线防盗报警系统的设计过程，它由分机电路、主机电路、电源电路、遥控电路组成。

分机电路是对现场进行监控，一旦有入侵者，分机就向主机发射报警信号。

本设计中的分机电路最多有十五路，分机电路有两种组成方式：热释红外传感器分机电路、干簧管磁控传感器分机电路。

主机的任务主要是对分机发射来的报警信号进行接收、处理，指示出警情所发生的地点和发出报警声。

在电源电路的设计中，分机采用电池供电，主机采用交流电源和电池进行替换供电，交流电源停电时，电源自动切换为电池供电。

遥控电路的目的是完成系统的布、撤防工作。

文中还介绍了有关的芯片的使用，并且对无线收发、遥控电路的基本组成进行了一定的描述。

关键词传感器；无线发射；无线接收；编码；解码In the article mainly introduced the wireless security alarm system design process, it by the extension telephone electric circuit, the main engine electric circuit, the power circuit, controls remotely the electric circuit to be composed. The extension telephone electric circuit is carries on the monitoring to the scene, once has the intruder, the extension telephone on to the main engine launch alarm. In this design extension telephone electric circuit most has 15 groups, the extension telephone electric circuit has two compositions ways: The heat releases the infrared sensor extension telephone electric circuit, does spring pipe the magnetism to control the sensor extension telephone electric circuit. The main engine duty mainly is the half machine launch alarm carries on the receive, processing, instructed the police sentiment occurs the place and sends out reports to the police the sound. When in the power circuit design, the extension telephone uses the battery power supply, the main engine uses the alternating current supply and the battery carries on the replace power supply, the alternating current supply power cut, power source automatic cut over for battery power supply. Controls remotely the electric circuit the goal is completes the system the cloth, withdraws from a defended position to work. In the article also introduced the related chip use, and to wireless receiving and dispatching, controlled remotely the electric circuit the basic composition to carry on the certain descriptionKeyword: Sensor ; Launch wirelessly; Receive wirelessly; Code; Decoding1引言随着物质生活的不断改善，人们对人身和财产的安全也更加关注，期盼着能够扮演看家狗作用的防盗报警系统的诞生。

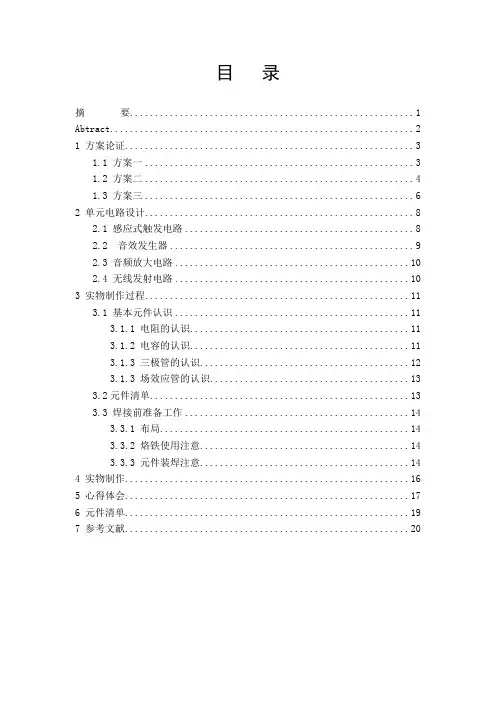

目录摘要 (1)Abtract (2)1 方案论证 (3)1.1 方案一 (3)1.2 方案二 (4)1.3 方案三 (6)2 单元电路设计 (8)2.1 感应式触发电路 (8)2.2 音效发生器 (9)2.3 音频放大电路 (10)2.4 无线发射电路 (10)3 实物制作过程 (11)3.1 基本元件认识 (11)3.1.1 电阻的认识 (11)3.1.2 电容的认识 (11)3.1.3 三极管的认识 (12)3.1.3 场效应管的认识 (13)3.2元件清单 (13)3.3 焊接前准备工作 (14)3.3.1 布局 (14)3.3.2 烙铁使用注意 (14)3.3.3 元件装焊注意 (14)4 实物制作 (16)5 心得体会 (17)6 元件清单 (19)7 参考文献 (20)摘要无线防盗报警器主要由感应触发电路，音乐发生器，音频放大电路，无线发射电路及接受器组成。

通过感应触发电路的感应电极检测到盗情后触发音乐芯片开始工作，把音乐信号经放大后由高频振荡电路将信号发射出去，在不远处可以有FM调频收音机接收到报警信号。

在实物制作过程中，要注意高频电路的元件布局，按焊接要求进行焊接。

AbtractWireless anti-theft alarm sensor triggered mainly by the circuit, music generator, audio amplifier, wireless transmitter and receiver components. Induction trigger circuit through the electrode sensors to detect stolen after the situation began to trigger music chip, the music signal amplified by the high-frequency oscillator circuit will launch the signal, not far away can receive FM radio alarm signals.In-kind production process, attention should be paid to high-frequency components of the circuit layout, requested by welding welding.无线防盗报警器1 方案论证无线防盗报警器主要由探测触发电路，音效发生器电路，高频振荡发射电路，以及无线接收机组这几部分组成。

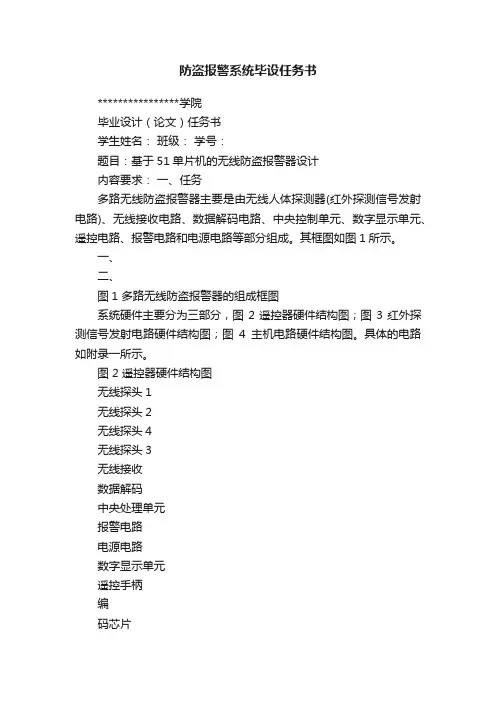

防盗报警系统毕设任务书****************学院毕业设计（论文）任务书学生姓名：班级：学号：题目：基于51单片机的无线防盗报警器设计内容要求：一、任务多路无线防盗报警器主要是由无线人体探测器(红外探测信号发射电路)、无线接收电路、数据解码电路、中央控制单元、数字显示单元、遥控电路、报警电路和电源电路等部分组成。

其框图如图1所示。

一、二、图1 多路无线防盗报警器的组成框图系统硬件主要分为三部分，图2遥控器硬件结构图；图3红外探测信号发射电路硬件结构图；图4主机电路硬件结构图。

具体的电路如附录一所示。

图 2 遥控器硬件结构图无线探头1无线探头2无线探头4无线探头3无线接收数据解码中央处理单元报警电路电源电路数字显示单元遥控手柄编码芯片图3图3 红外探测信号发射电路硬件结构图图4 主机电路硬件结构图二、设计要求:1、主机有三个控制按键，一个按键布防，一个按键是遇到紧急情况紧急报警（或是测试键），一个是撤防。

另一个为单片机的上电复位按键。

2、按下布防按键后，30秒后进入监控状态（此时有人靠近不报警），当有人靠近时，热释红外感应到信号，传回给单片机，单片机马上进行报警。

按下撤防按键解除布防。

3、当遇到特殊紧急情况时，可按下紧急报警键（测试键），蜂鸣器进行报警。

（前提是在布放状态下）4、布防时数码管显示“b ”，撤防时数码管显示“c ”，测试时或报警时数码管显示“-”三、规定阅读的文献：[1]陈权昌,李兴富.单片机原理及应用[M ].广州:华南理工大学出版社,2007.8 [2]李庆亮.C 语言程序设计实用教程[M ].北京:机械工业出版社,2005.3 [3]杨志忠.数字电子技术[M ].北京:高等教育出版社,2003.12.[4]及力.Protel 99 SE 原理图与PCB 设计教程[M ].北京:电子工业出版社,2007.8. [5]徐江海.单片机实用教程[M ].北京:机械工业出版社,2006.12 [6]胡宴如.模拟电子技术[M ].北京:高等教育出版社,2008.6 [7] 刘宁.单片机多功能时钟的设计[M ].浙江:浙江海洋学院,2009. [8] 汪文，陈林.单片机原理及应用[M ].湖北:华中科技大学出版社,2007. [9] 康华光.电子技术基础数字部分[M ].北京:高等教育出版社,2008.红外传感器传感信号处理芯片编码芯片发射电路接收芯片中央处理芯片 STC 89C51数码管显示电路报警电路指导教师签名：年月日教研室主任：年月日。

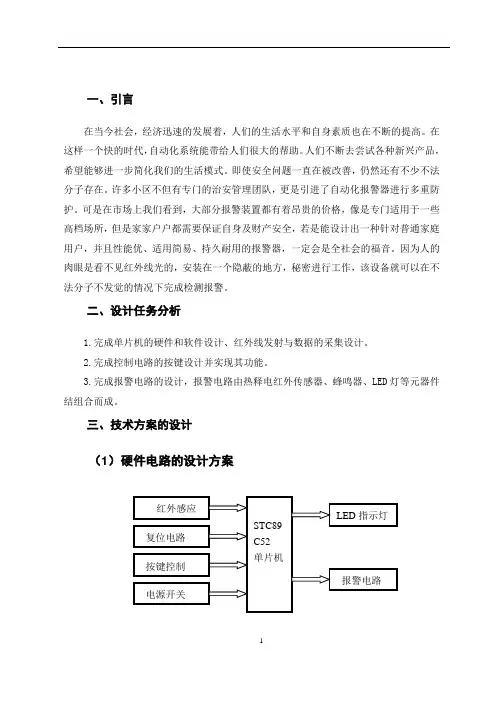

一、引言在当今社会，经济迅速的发展着，人们的生活水平和自身素质也在不断的提高。

在这样一个快的时代，自动化系统能带给人们很大的帮助。

人们不断去尝试各种新兴产品，希望能够进一步简化我们的生活模式。

即使安全问题一直在被改善，仍然还有不少不法分子存在。

许多小区不但有专门的治安管理团队，更是引进了自动化报警器进行多重防护。

可是在市场上我们看到，大部分报警装置都有着昂贵的价格，像是专门适用于一些高档场所，但是家家户户都需要保证自身及财产安全，若是能设计出一种针对普通家庭用户，并且性能优、适用简易、持久耐用的报警器，一定会是全社会的福音。

因为人的肉眼是看不见红外线光的，安装在一个隐蔽的地方，秘密进行工作，该设备就可以在不法分子不发觉的情况下完成检测报警。

二、设计任务分析1.完成单片机的硬件和软件设计、红外线发射与数据的采集设计。

2.完成控制电路的按键设计并实现其功能。

3.完成报警电路的设计，报警电路由热释电红外传感器、蜂鸣器、LED灯等元器件结组合而成。

三、技术方案的设计（1）硬件电路的设计方案1图1硬件电路总框图在硬件部分的设计中包含如下部分：由红外传感器等组成的控制电路部分、51系列的单片机以及报警电路部分。

其设计原理如上图1。

本设计以STC89C52单片机作为信号处理器，以C语言编程。

红外探头在监控范围内收集信号并送至处理器中。

在单片机内部处理过后，向报警电路发送控制信号，驱动蜂鸣器、LED灯等进行入侵报警。

总电路原理图如下图2所示：图2 总电路原理图21.元器件清单32. 信号采集处理模块图3 信号处理模块感应器接收信号后，信号由2号管脚传入，经一系列放大筛选后，以最终信号启动定时器改变其延时周期并送至单片机内处理。

这个电路中多个电容起到定时器的辅助作用。

如图3中的1脚使用跳线和一个高电平连接在一起，假如有人在延时时间内接近报警器的感应区域，并且持续活动，报警器就会输出、并且保持高的电位，只有当人离开感应区域，高电位变为低电位，这种状态才可以解除。

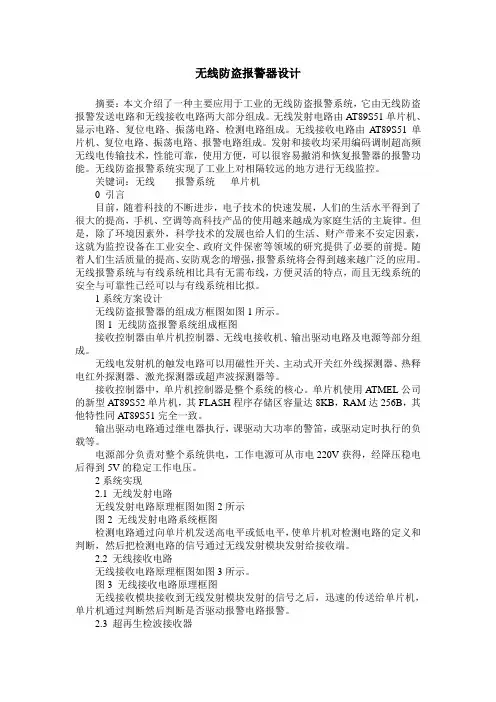

无线防盗报警器设计摘要：本文介绍了一种主要应用于工业的无线防盗报警系统，它由无线防盗报警发送电路和无线接收电路两大部分组成。

无线发射电路由AT89S51单片机、显示电路、复位电路、振荡电路、检测电路组成。

无线接收电路由AT89S51单片机、复位电路、振荡电路、报警电路组成。

发射和接收均采用编码调制超高频无线电传输技术，性能可靠，使用方便，可以很容易撤消和恢复报警器的报警功能。

无线防盗报警系统实现了工业上对相隔较远的地方进行无线监控。

关键词：无线报警系统单片机0 引言目前，随着科技的不断进步，电子技术的快速发展，人们的生活水平得到了很大的提高，手机、空调等高科技产品的使用越来越成为家庭生活的主旋律。

但是，除了环境因素外，科学技术的发展也给人们的生活、财产带来不安定因素，这就为监控设备在工业安全、政府文件保密等领域的研究提供了必要的前提。

随着人们生活质量的提高、安防观念的增强，报警系统将会得到越来越广泛的应用。

无线报警系统与有线系统相比具有无需布线，方便灵活的特点，而且无线系统的安全与可靠性已经可以与有线系统相比拟。

1系统方案设计无线防盗报警器的组成方框图如图1所示。

图1 无线防盗报警系统组成框图接收控制器由单片机控制器、无线电接收机、输出驱动电路及电源等部分组成。

无线电发射机的触发电路可以用磁性开关、主动式开关红外线探测器、热释电红外探测器、激光探测器或超声波探测器等。

接收控制器中，单片机控制器是整个系统的核心。

单片机使用ATMEL公司的新型AT89S52单片机，其FLASH程序存储区容量达8KB，RAM达256B，其他特性同AT89S51完全一致。

输出驱动电路通过继电器执行，课驱动大功率的警笛，或驱动定时执行的负载等。

电源部分负责对整个系统供电，工作电源可从市电220V获得，经降压稳电后得到5V的稳定工作电压。

2系统实现2.1 无线发射电路无线发射电路原理框图如图2所示图2 无线发射电路系统框图检测电路通过向单片机发送高电平或低电平，使单片机对检测电路的定义和判断，然后把检测电路的信号通过无线发射模块发射给接收端。

*** 学院毕业设计任务书专业年级班级姓名学号** 学院教务处编毕业设计指导须知一、毕业设计是高职教学过程中一个十分重要的环节。

是锻炼学生运用所学知识正确分析和解决实际问题的一个重要方面，也是高职培养应用型专门人才的要求。

二、指导教师应为具有讲师以上或相应职称的有关专业人员，且专业对口（指所指导专业应同所聘教师专业职称相一致）。

经系、教务处审查同意后，才能指导学生的毕业设计。

三、学生应以严肃认真，实事求是的态度完成设计。

要独立思考，自己动手，不得抄袭或找人代笔。

四、毕业设计选题要符合专业培养目标的要求。

论文（任务书）写作要做到论点明确、论据充分，论理透彻，语言准确恰当，书面整洁、字迹工整，图纸应清晰、工整，符合设计要求，符合国家有关标准和部颁标准。

字数、图纸数量符合有关要求。

并在规定的时间内完成。

五、答辩过程中学生要严认真，文明礼貌，谦虚谨慎，认真回答答辩主持人，委员等提出的问题。

六、填报有关表格时，应按项目要求逐项填实、填全、填清。

学号姓名学制专业年级2012 教学班负责人班级指导教师姓名职务或职称设计题目基于GPRS的无线防盗报警系统的设计指导教师评语：成绩：指导教师签名：工作单位年月日系复审意见：成绩：复审人签名：职称：公章年月日教务处终审意见：公章年月日答辩情况记录答辩题目答辩情况正确基本正确经提示回答不正确未回答此表由主持答辩的同志填写。

答辩委员会（或小组）评语：成绩：主持答辩人签名：职称：月日一、毕业设计的任务和具体要求：（一）任务1、需要明确系统的总体设计框架。

2、对单片机系统功能实现进行分析，需了解单片机引脚的功能和单片机的特性。

3、了解红外传感探测器的工作原理。

4、熟知本设计使用的关键技术。

5、构思系统的主要程序流程，以及系统的中断服务程序。

（二）具体要求1、在熟知无线防盗报警功能及原理的基础上将电路设计好。

2、依据设计的电路图独立画出各模块的设计图。

3、运用所学专业知识进行独立思考和综合分析、解决设计当中出现的问题。

变压器防盗报警系统方案变压器防盗报警系统方案行业背景由于目前电力，电信，广电，油田，农用灌溉在输电过程中广泛使用变压器，大部分输电系统多处于荒郊野外，致使变压器被盗现象十分严重，给人民财产带来了巨大损失，严重影响了国家的经济建设。

据统计仅仅中国电信集团公司2007年共发生电力设施被盗案14万余起，造成直接经济损失9.7亿余元。

这样的破坏案件虽经公安部门的严厉打击却是屡禁不止，且每年都呈上升趋势，特别是农网用电由于变压器的被盗，使农村广大群众的生产生活受到了严重影响。

变压器作为用量最多的电力设备之一，其安全稳定的运营已变得十分重要。

近年来，全国各地连续发生的电力变压器被盗与破坏的案件，不仅威胁着电网的安全运行，还严重影响了工农业生产和人民群众的生活用电。

为保障城乡电网的可靠运行，必须从技术手段入手，提高电力设施自身的防盗性能，最大限度地减少电力设施被盗事件。

在国内，部分省份地区已经采用了诸如射频，有限距离无线通讯，防盗锁等方式来解决变压器的防盗问题。

但是，由于这些系统或产品原理的局限性，误报率高，抗干扰能力弱，不能及时收到报警信号等问题，防盗功能落后，造成人力、物力，以及财力的浪费。

随着电力系统改革的逐渐深入，基于网络的电网信息化，综合智能管理信息系统已经成为电网信息化一个必不可少的内容。

在这个前提下，我公司本着为加强电力设施安全工作，为电力安全事业服务的良好意愿，尤其针对于农用灌溉情况（变压器只在灌溉时使用）推出了以GSM 网络为依托，微功耗技术为核心的无线变压器防盗报警系统，可广泛应用于村镇及户外配电变压器等设备的安全防护。

产品适用范围：本产品广泛应用于电力、电信、通讯、油田、冶炼等多行业户外设备的安全防护。

系统应用特性报警方式多样性1)现场报警：警笛报警；灯光报警2)远程报警：短信报警；电话报警◆低功耗超长待机采用高能量低自放电的特种航空电池，待机状态时本产品自身损耗不大于10uA。

其中，GSM模块电池确保发送短信2000条，主板电池待机寿命可达5年以上。

智能无线防盗报警器的设计引言传统的有线防盗报警器都是检测到有盗情的时候只在本地发出警报声音，内部没有控制器，易被破坏失效，安装、扩展也不方便。

本文设计的无线防盗报警器利用单片机控制，功能强大，并且易于扩展成多用途的智能家居系统。

1系统硬件电路1.1总体结构智能报警系统硬件总体结构如图1所示，主要包括中央控制器、发射接收模块、DTMF(双音多频)模块、语音模块、电话接口模块等。

1.2中央控制器选用AT89C51单片机，电路见图2。

P3.2(INT0)连接引言传统的有线防盗报警器都是检测到有盗情的时候只在本地发出警报声音，内部没有控制器，易被破坏失效，安装、扩展也不方便。

本文设计的无线防盗报警器利用单片机控制，功能强大，并且易于扩展成多用途的智能家居系统。

1系统硬件电路1.1总体结构智能报警系统硬件总体结构如图1所示，主要包括中央控制器、发射接收模块、DTMF(双音多频)模块、语音模块、电话接口模块等。

1.2中央控制器选用AT89C51单片机，电路见图2。

P3.2(INT0)连接防盗探测器，用来检测盗情，如果盗情发生，触发外部中断0。

P2.1连接语音电路，实现语音的回放控制。

P2.3连接电话接口芯片，实现模拟摘挂机控制。

P1.0输出模拟远程控制。

P1.4连接报警蜂鸣器。

P0.0～P0.3分别与MT8888的D0～D3相连，用做数据总线。

P2.0与MT8888的RS0相连，控制MT8888内部寄存器的选择。

P2.7与MT8888的CS控制MT8888的选通。

P3.3(INT1)连接电话接口芯片的24脚，用来检测振铃。

P3.6、P3.7分别与MT8888的WR和RD相连，控制MT8888的读写操作。

1.3探测器及无线发射、接收电路探测器选用无线门磁，由一块永磁体和门磁主体(内部有一个常开型的干簧管)两部分组成。

无线发射电路包含在门磁主体内，接收部分为超再生模块电路，PT2262／PT2272组成编、解码芯片对。
