某凝汽机组供热改造及改造前后的热经济性分析

350MW超临界纯凝机组供热改造经济性分析【摘要】介绍了国产350MW超临界纯凝机组再热抽汽供热的改造方案，通过对抽汽供热机组的各工况数据、技术特点、经济性等进行分析，表明机组采用再热抽汽供热是安全、节能的，为其他电厂同类型机组供热改造提供经验。

【关键词】供热；纯凝机组；节能；经济；再热抽汽引言华能东方电厂装有4台国产350MW 超临界机组，是海南省总装机容量最大的燃煤发电厂。

电厂为实现国家的节能减排战略，对现有4台超临界机组进行抽汽供热改造。

机组改造后的抽汽量能满足中海油80万吨甲醇装置和DCC项目化工生产所需的动力透平用汽，满足了国家对电厂实施热电联产，集中供热、保护环境的要求，提高了企业的经济效益和社会效益。

该供热改造方案具有改造技术简单、施工工期短、投资少、回报快等优点，机组抽汽供热过程中能同时确保供汽、用汽单位的安全生产及电网安全稳定。

采用超临界参数机组供热后将进一步降低电厂机组能耗指标，同时有利于企业经济效益的提高以及带来良好的社会效益。

1 供热方案1.1 抽汽汽源的确定东方电厂锅炉为哈尔滨锅炉厂生产的超临界压力、变压运行、单炉膛、一次中间再热、平衡通风、露天布置、固态排渣、全钢构架、全悬吊结构、Π型布置燃煤直流炉。

汽轮机为哈尔滨汽轮机厂生产的超临界、一次中间再热、双缸双排汽、单轴、凝汽式汽轮机。

中海油提供的80万吨甲醇装置、DCC装置用汽需求为：压力3.5MPa，温度420℃；最大需求量370t/h，额定需求量170t/h。

根据制造厂的热力性能计算，机组原来的各级抽汽不能满足供汽参数要求。

因此，采用高温再热蒸汽经减温减压后供给各用户。

1.2 供热流程为满足中海油热用户负荷参数需求，从电厂4×350MW机组的高温再热蒸汽管道上各引出1路蒸汽管道到各自的减温器，减温器的出口管道分别接到1根供汽母管上，再送到与中海油的交界点处。

1.3 供热回水本工程供热回水由中海油二期化肥除盐水装置制水后直接回供给电厂各台机组凝汽器，由于回供水质有时可能不符合电厂凝结水水质标准，故需建一套在线高速混床系统，将回水升压后进入高速混床进行再生处理后满足机组水质要求。

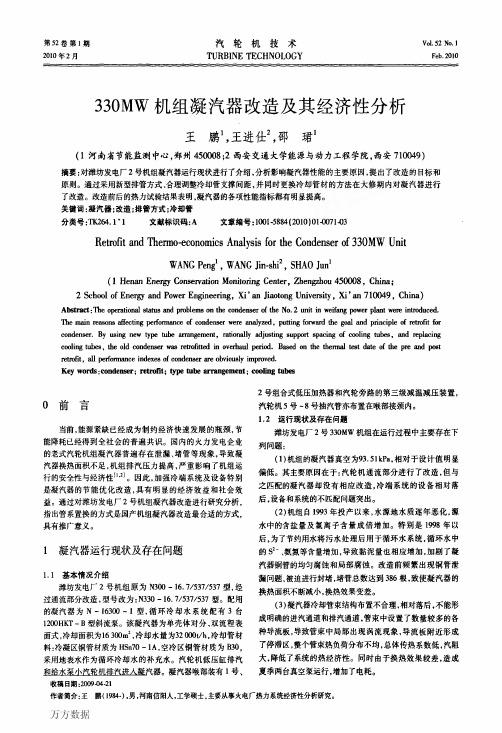

第５２卷第１期２０１０年２月汽轮机技术ＴＵＲＢＩＮＥＴＥＣＨＮＯＬＯＧＹＶ０１．５２Ｎｏ．１Ｆｅｂ．２０ｌＯ３３０ＭＷ机组凝汽器改造及其经济性分析王鹏１，王进仕２，邵琚１（１河南省节能监测中心，郑州４５０００８；２西安交通大学能源与动力工程学院，西安７１００４９）摘要：对潍坊发电厂２号机组凝汽器运行现状进行了介绍，分析影响凝汽器性能的主要原因，提出了改造的目标和原则。

通过采用新型排管方式、合理调整冷却管支撑间距，并同时更换冷却管材的方法在大修期内对凝汽器进行了改造。

改造前后的热力试验结果表明，凝汽器的各项性能指标都有明显提高。

关键词：凝汽器；改造；排管方式；冷却管分类号：ＴＫ２６４．１＋１文献标识码：Ａ文章编号：１００１－５８８４（２０１０）０１－００７１－０３ＲｅｔｒｏｆｉｔａｎｄＴｈｅｒｍｏ．ｅｃｏｎｏｍｉｃｓＡｎａｌｙｓｉｓｆｏｒｔｈｅＣｏｎｄｅｎｓｅｒｏｆ３３０ＭＷＵｎｉｔＷＡＮＧＰｅｎ９１，ＷＡＮＧＪｉｎ—ｓｈ＾ＳＨＡＯＪｕｎｌ（１ＨｅｎａｎＥｎｅｒｇｙＣｏｎｓｅｒｖａｔｉｏｎＭｏｎｉｔｏｒｉｎｇＣｅｎｔｅｒ，Ｚｈｅｎｇｚｈｏｕ４５０００８，Ｃｈｉｎａ；２ＳｃｈｏｏｌｏｆＥｎｅｒｇｙａｎｄＰｏｗｅｒＥｎｇｉｎｅｅｒｉｎｇ，Ｘｉ’ａｎＪｉａｏｔｏｎｇＵｎｉｖｅｒｓｉｔｙ，Ｘｉ’ａｎ７１００４９，Ｃｈｉｎａ）Ａｂｓｔｒａｃｔ：ＴｈｅｏｐｅｒａｔｉｏｎａｌｓｔａｔｕｓａｎｄｐｒｏｂｌｅｍｓｏｒｌｔｈｅｃｏｎｄｅｎｓｅｒｏｆｔｈｅＮｏ．２ｕｎｉｔｉｎｗｅｉｆａｎｇｐｏｗｅｒｐｌａｎｔｗｅｒｅｉｎｔｒｏｄｕｃｅｄ．Ｔｈｅｍａｉｎｌ＇ｅａｓｏｎｓａｆｆｅｃｔｉｎｇｐｅｒｆｏｒｍａｎｃｅｏｆｃｏｎｄｅｎｓｅｒｗｅｒｅａｎａｌｙｚｅｄ，ｐｕｔｔｉｎｇｆｏｒｗａｒｄｔｈｅｇｏａｌａｎｄｐｒｉｎｃｉｐｌｅｏｆｒｅｔｒｏｆｉｔｆｏｒｃｏｎｄｅｎｓｅｒ．Ｂｙｕｓｉｎｇｎｅｗｔｙｐｅｔｕｂｅａｒｒａｎｇｅｍｅｎｔ，ｒａｔｉｏｎａｌｌｙａｄｊｕｓｔｉｎｇｓｕｐｐｏｒｔｓｐａｃｉｎｇｏｆｃｏｏｌｉｎｇｔｕｂｅｓ，ａｎｄ咒ｐｌａｃｉｎｇｃｏｏｌｉｎｇｔｕｂｅｓ，ｔｈｅｏｌｄｃｏｎｄｅｎｓｅｒＷＳＳｒｅｔｒｏｆｉｔｔｅｄｉｎｏｖｅｒｈａｕｌｐｅｒｉｏｄ．Ｂａｓｅｄｏｎｔｈｅｔｈｅｒｍａｌｔｅａｔｄａｔｅｏｆｔｈｅｐｒｅａｎｄｐｏｓｔｒｅｔｒｏｆｉｔ，ａｌｌｐｅｒｆｏｒｍａｎｃｅｉｎｄｅｘｅｓｏｆｃｏｎｄｅｎｓｅｒａｒｅｏｂｖｉｏｕｓｌｙｉｍｐｒｅｖｅｄ．Ｋｅｙｗｏｒｄｓ：ｃｏｎｄｅｎｓｅｒ；ｒｅｔｒｏｆｉｔ；ｔｙｐｅｍｂｅａｒｒａｎｇｅｍｅⅡｔ；ｃｏｏｌｉｎｇｔｕｂｅｓ０前言当前，能源紧缺已经成为制约经济快速发展的瓶颈，节能降耗已经得到全社会的普遍共识。

凝汽式汽轮机供热改造经济性分析与试验研究发布时间：2022-12-13T07:03:02.368Z 来源：《中国科技信息》2022年16期作者：杨创阳[导读] 为了实现凝汽式汽轮机供热改造试验，优化供热改造方案，可以展现出良好的经济性，满足现代社会环保理念和经济效益需求杨创阳中国华电集团贵港发电有限公司广西贵港 537000摘要：为了实现凝汽式汽轮机供热改造试验，优化供热改造方案，可以展现出良好的经济性，满足现代社会环保理念和经济效益需求。

为此，本文通过对凝汽式汽轮机常见的供热改造方案分析入手，探讨凝汽式汽轮机改造的经济性，为电厂供热系统改造提供可靠支持。

关键词：凝汽式汽轮机；供热改造；经济性0引言凝汽式汽轮机作为电厂常见的机组设备，通过对供热系统的改造试验，可以有效提高系统经济效益，解决传统高能耗的现象，避免出现能源浪费，影响供热水平。

为此，通过科学的选择凝汽式汽轮机供热系统改造方案，可以满足企业良好的经济效益。

1凝汽式汽轮机供热改造方案1.1调整抽汽供热方案凝汽式汽轮机改造抽汽供热方案主要是在汽轮机内和低缸连通管中开孔，设置连续供热管道，在乱通关上设置调整蝶阀。

倘若凝汽式汽轮机为200MW，则需要对连通管进行更换，在其中一根管道上设置抽汽口，同时将短管与两根连通管衔接起来。

在连通管上抽汽口安装蝶阀，保证压力大于0.25MPa，当凝汽式汽轮机组超过300MW，工人系统的抽汽需要设置在低压连通管内容，各项参数需要大于采暖抽气管参数，有效减温减压设置。

在连通管中焊接低压连通管。

由于该参数超过采暖抽汽参数，因此需要进行减温减压。

在连通管中焊装抽汽口，连通管道抽汽口后设置蝶阀，将抽汽压力控制在0.8~1.0MPa区域内。

对于50~100MW的中小型凝汽式汽轮机组只有一个转子和气缸，在供热改造时一般只有特定需要是才进行改造，要求抽汽量较大、抽汽压力稳定。

为了加装回转隔板，需要调整叶轮开挡尺寸，更换转子和气缸。

某600 MW凝汽机组供热改造方案热经济性分析邓伟;张燕平【摘要】通过建立基于热平衡法的热力分析模型,对某600 MW凝汽式汽轮发电机组的抽汽供热改造方案进行了热经济性分析.计算了非供热工况、再热冷段抽汽供热工况、再热热段抽汽供热工况下机组的发电功率、热耗率、发电煤耗率等指标,并对比了不同供热工况、不同供热抽汽流量下机组的热性能.研究结果表明:该机组采用再热蒸汽供热,热经济性好,且在最大供热抽汽流量运行时发电煤耗率最低;相比于再热热段抽汽供热方案,再热冷段抽汽供热方案的发电功率和发电煤耗率较大.%By constructing a thermal analysis model based on heat balance method,the paper analyzes thermal economy of the extraction and heat supply reconstruction scheme for one 600 MW condensing steam turbine generator unit.It calculates indicators including generated power,thermal consumption rate,coal consumption rate and so on of the unit under different working conditions of non-heat-supply condition,low-temperature reheat steam tube extraction and heat supply,high-tem-perature reheat steam tube extraction and heat supply.Meanwhile,it compares thermal performance of the unit under dif-ferent heat supply conditions and different heat supply and extraction flow. Research results indicate thermal economy of the unit is better as it adopts reheat steam for heat supply and coal consumption rate is the lowest as the unit is running with the maximum heat supply and extraction pared with generated power and coal consumption rate of the high-tem-perature reheat steam tube extraction and heat supply scheme,that of the low-temperature reheat steam tube extraction and heat supply scheme is larger.【期刊名称】《广东电力》【年(卷),期】2018(031)001【总页数】5页(P25-29)【关键词】热电联产;再热热段抽汽供热;再热冷段抽汽供热;热平衡法;发电功率;发电煤耗率【作者】邓伟;张燕平【作者单位】武汉都市环保工程技术股份有限公司,湖北武汉430071;华中科技大学能源与动力工程学院,湖北武汉430074【正文语种】中文【中图分类】TK219热电联产是发电企业降本增效的重要途径，在各国发电行业中广泛应用[1]。

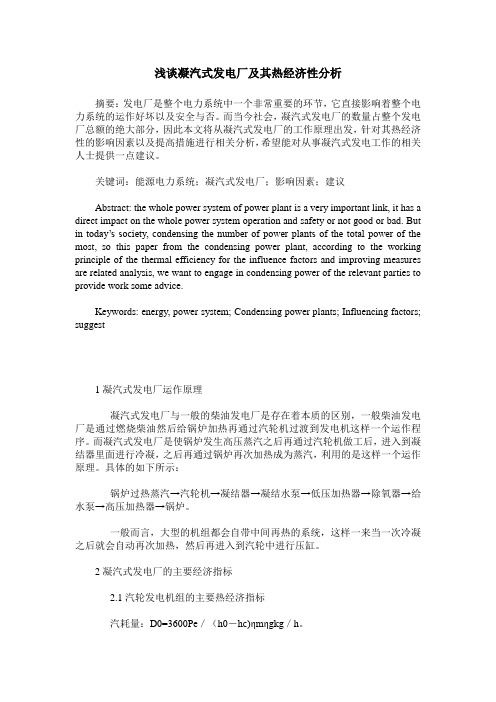

浅谈凝汽式发电厂及其热经济性分析摘要：发电厂是整个电力系统中一个非常重要的环节，它直接影响着整个电力系统的运作好坏以及安全与否。

而当今社会，凝汽式发电厂的数量占整个发电厂总额的绝大部分，因此本文将从凝汽式发电厂的工作原理出发，针对其热经济性的影响因素以及提高措施进行相关分析，希望能对从事凝汽式发电工作的相关人士提供一点建议。

关键词：能源电力系统；凝汽式发电厂；影响因素；建议Abstract: the whole power system of power plant is a very important link, it has a direct impact on the whole power system operation and safety or not good or bad. But in today’s society, condensing the number of power plants of the total power of the most, so this paper from the condensing power plant, according to the working principle of the thermal efficiency for the influence factors and improving measures are related analysis, we want to engage in condensing power of the relevant parties to provide work some advice.Keywords: energy, power system; Condensing power plants; Influencing factors; suggest1凝汽式发电厂运作原理凝汽式发电厂与一般的柴油发电厂是存在着本质的区别，一般柴油发电厂是通过燃烧柴油然后给锅炉加热再通过汽轮机过渡到发电机这样一个运作程序。

300MW纯凝机组供热改造后的经济效益分析发布时间：2021-01-27T02:54:49.961Z 来源：《中国电业》（发电）》2020年第24期作者：陈鹤[导读] 热电联产理论上具备节能降耗、改善环境、提高热效率等优点，是国家提倡的能源利用方式之一。

大唐武安发电有限公司河北省邯郸市 056300摘要：热电联产理论上具备节能降耗、改善环境、提高热效率等优点，是国家提倡的能源利用方式之一。

本文主要研究了河北南网某发电企业供热改造后的技术经济指标，测算分析300MW机组热电联产后的经济效益变化。

研究结果显示，供热改造后，供热业务的直接经济效益为负，但是由于供热改造带来的供电煤耗下降和利用小时增加导致间接经济效益可以覆盖亏损额，因此供热的总体效益为正，热电联产可以成为纯凝发电企业的谋求发展的重要途径之一。

1.研究背景冬季采暖是我国北方地区城镇居民的基本生活需求之一，近年来，作为城市居民供热主力的工厂自备电厂、小型燃煤热水炉等分散热源因能耗高、污染重、改造价值低等原因，面临被逐步淘汰的境况，寻找更加清洁高效的热源也成为解决这一供需矛盾的关键。

在此背景下，城市周边的大中型火力发电企业便成为最理想的替代热源，纯凝机组供热改造后向城市集中供热对于节约能源、减少污染、方便人民生活、节省城建用地起着十分重要的作用。

2.问题提出对于发电企业，转型热电联产后的经济效益决定企业是否能够积极推进改造工作，本文以河北南网区域某2×300MW发电企业为例，对全年450万GJ供热量的直接和间接经济效益进行研究分析，在目前企业通用的电热成本分摊方法下，供热是否能够给企业带来实际效益。

3.供热后的电热成本分摊方法目前我国通用的发电供热成本分摊方法为好处归电法，即将电能、热能视为等价，生产过程中的总耗量按照电和热的产量比例来分摊，使用这种方法分摊后较纯凝发电机组的发电煤耗和单位成本明显降低，且分摊方法简单，数据直观，便于企业过程管理和指标考核。

国产300MW汽轮机凝汽器改造及其经济性分析国电谏壁发电厂8 号300 MW 机组,原配置的凝汽器为N-15000 型。

自1983 年4 月机组投产以来已运行了20 多年,铜管腐蚀、结垢、老化,管材传热系数下降,铜管泄漏明显增加,机组大修前铜管闷堵数已达5 %。

2000 年1 月9日开始对8 号机组进行通流部分改造,机组出力增加为330 MW ,如此排入凝汽器的蒸汽量为615. 178 t/ h ,比改造前增加了47. 672 t/ h ,增加了8. 4 %。

因凝汽器的热力性能已不能满足通流部分改造后机组的性能和出力要求,阻碍了机组的经济性和可靠性,为此对8 号机组凝汽器进行了完善改造。

1 凝汽器改造方案8 号机组凝汽器改造于2004 年12 月18 日开始进行,至2005 年2 月1 日完成。

改造后的凝汽器壳体长度方向几何尺寸较原凝汽器增加了1.26 m ,冷却管有效长度相应增加为12.665 m ,使凝汽器有效冷却面积由原先的15000 m2 增加至17000 m2 。

同时,将旧铜管全部更换为新铜管。

(1) 考虑到现场施工条件和工期的限制,凝汽器南端壳体接长1260 mm ,保留原管板,并增设一道中间隔板,在壳体内相应增加凝聚水收集板和其它构件。

凝汽器改造后不含铜管重量的壳体总重量由原先的111.8 t 增加到约130 t 。

(2) 重新设计制作凝汽器南端的出水水室。

为了不改动现有收球网的安装位置,在设计制作新的出水水室时,在保证水室通流截面积不变的前提下适当减少水室体的深度。

(3) 为了减少工作量,保留凝汽器南端进水水室,只对其作必要的结构改进。

将水室内部现有的加大筋全部拆除,水室外壁重新配置加大筋,水室内壁打磨平坦,并对内外壁进行重新油漆。

(4) 热井南端与壳体下部相连接的钢板接长1260 mm ,并在此板下部增设9 块加大肋板,同时增设斜撑钢管。

(5) 在凝汽器底部偏南增加2 组共4 套弹簧支座,以排除凝汽器南端加长后的载荷振动。

纯凝汽机组改造为供热机组的可行纯凝汽机组改造为供热机组的可行性分析随着城市规模的不断扩大和人民生活水平的提高，供热需求日益增长。

为了满足这一需求，许多原有的纯凝汽机组被改造为供热机组。

本文将分析这种改造的可行性，包括技术、经济和环境方面的影响。

问题陈述纯凝汽机组主要用于发电，不能满足供热需求。

而供热机组则能够提供稳定的热水或蒸汽，满足城市供热需求。

因此，将纯凝汽机组改造为供热机组是解决供热需求的有效途径。

可行性分析技术可行性：将纯凝汽机组改造为供热机组在技术上是可行的。

改造的主要内容包括更换高温高压蒸汽发生器和增加热水或蒸汽出口。

同时，需要对机组的控制系统进行修改，以适应新的运行模式。

经济可行性：改造后的供热机组不仅能够满足供热需求，还能减少能源浪费。

通过利用原有的设备，减少新设备的采购和安装成本，使得改造具有经济效益。

另外，改造后机组的运行成本也将降低，因为供热机组通常能更有效地利用能源。

环境可行性：改造后的供热机组能减少对环境的影响。

由于改造后的机组将更有效地利用能源，减少能源浪费，从而减少温室气体排放。

此外，改造后的机组能够降低噪声和减少废水的排放，对改善周围环境具有积极影响。

技术方案改造的技术方案包括更换高温高压蒸汽发生器、增加热水或蒸汽出口以及修改控制系统。

在更换蒸汽发生器时，应选择适合的设备，确保其在高温高压条件下稳定运行。

增加热水或蒸汽出口时，需要考虑到出口的压力和流量。

修改控制系统时，需要确保系统能够适应新的运行模式，并具备自动化控制功能。

经济效益分析改造后的供热机组将带来经济效益。

一方面，通过利用原有的设备，减少新设备的采购和安装成本。

另一方面，改造后机组的运行成本将降低，因为供热机组通常能更有效地利用能源。

此外，改造后机组的供热能力将增强，增加销售收入，从而进一步提高经济效益。

环境影响分析改造后的供热机组对环境的影响将减弱。

首先，改造后机组的能源利用效率将提高，减少能源浪费，从而减少温室气体排放。
