塔里木油田常用钻具扭矩表

第一章：基本数据1.1 常用钻具数据1.1.1 塔里木常用钻杆数据表6-1-1 塔里木常用钻杆数据1.1.2 推荐钻杆上扣扭矩表6-1-2 推荐钻杆上扣扭矩1.1.3 塔里木常用钻铤数据表6-1-3 塔里木常用钻铤数据1.1.4 推荐钻铤上扣扭矩1.1.5 塔里木油田常用钻具稳定器表6-1-5 塔里木油田常用钻具稳定器规格与扣型1.1.6 塔里木常用加重钻杆数据1.1.7 塔里木常用方钻杆数据1.1.8 常用接头丝扣数据表6-1-9 石油钻具接头螺纹尺寸表6-1-10 石油钻具接头螺纹正常磨损允许量单位：mm1.1.9 石油钻具接头螺纹名称与现场叫法对照表1.1.10 塔里木油田钻具分级方法表6-1-13 钻杆分级标记表6-1-14 钻杆接头允许最小长度单位：mm表6-1-15 钻杆接头分级数据表6-1-19 钻杆允许直线度（SY/T5369-94）表6-1-20 钻铤允许直线度（SY/T 5369-94）表6-1-21 方钻杆允许直线度（SY/T5369-94）表6-1-22 方钻杆与方补心间隙（SY/T5369-94）1.1.11 螺杆钻具技术参数螺杆钻具命名方式：例：C 5 LZ 172 * 7.0 Ⅱ－D K W F G其中“C”表示：马达形式（C-长马达、D-短马达、K-空气或泡沫马达省略-常规马达）“5”表示：转子头数“LZ”表示：螺杆钻具产品代号“172”表示：螺杆钻具规格（外径,mm）“7.0”表示：允许使用的转子水眼压降（MPa）“II”表示：产品改进次数“D”表示：弯钻具弯角形式:D-单弯（弯接头或弯壳体）P-大偏移距同向双弯（弯接头+单弯壳体）T-同向双弯S-异向双弯（DTU）J-铰接钻具K-可调弯壳体无-直钻具“K”表示：K-可调弯壳体钻具结构形式省略-固定弯壳体钻具结构形式“W”表示：稳定器（W-传动轴壳体带稳定器；省略-不带稳定器）“F”表示：转子中空分流（F-转子中空分流；省略-转子非中空）“G”表示：钻具耐温特性（G-耐温150℃；省略-耐温120℃）1.1.12 Q10Y-M液气大钳扭矩表6-1-26 Q10Y-M液气大钳扭矩表1.2 油管及套管数据1.2.1 API 油管基本数据 API 油管数据见表6-1-27。

钻具常用技术参数查询钻井队版IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】塔里木油田常用钻具技术参数查询（钻井队版）2013-717修改1、钻杆技术参数表1 钻杆工作参数表2 钻杆强度表3 钻杆接头尺寸和扣型表4 常用钻杆分级规定注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆表5铝合金钻杆技术参数3、方钻杆表6 方钻杆规范4、钻铤表7 钻铤规范注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%5、加重钻杆6、扶正器表 9 稳定器基本尺寸mm7、紧扣扭矩推荐紧扣扭矩二、其他说明：1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；4、严禁使用未经检验校检的液压动力钳紧扣；3、液压动力钳扭矩与压力Mpa单位对照关系：（1）ZQ100型液压钻杆动力钳与Mpa对照关系约为6:1；（2）XQ140 /12YA型油管液压动力钳与Mpa对照关系为1:1。

8、钻杆扭转圈数表11 常用钻杆扭转圈数。

塔里木油田常用钻具技术参数查询
（钻井队版）2013-717修改
1、钻杆技术参数
表1 钻杆工作参数
表2 钻杆强度
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆
表5 铝合金钻杆技术参数
3、方钻杆
表6 方钻杆规范
4、钻铤
表7 钻铤规范
注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%
5、加重钻杆
表8加重钻杆规格尺寸
6、扶正器
表 9 稳定器基本尺寸mm
7、紧扣扭矩
推荐紧扣扭矩
二、其他说明：
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;
2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；
4、严禁使用未经检验校检的液压动力钳紧扣；
3、液压动力钳扭矩KN.m与压力Mpa单位对照关系：
（1）ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1；
（2）XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。

8、钻杆扭转圈数
表11 常用钻杆扭转圈数。

常用钻具紧扣扭矩表ZQ100液压大钳与扭矩对应关系(Q10Y-M液气大钳：额定流量：107L/min，最高压力：210Kg/cm2,电机功率：40KW)钻杆，加重钻杆上扣扭矩KN·m 液压大钳压力MPa 规格扣型新一级二级新一级二级2 3/8″DP NC26 4.7 4.4 4.1 1.0 0.9 0.827/8″DP NC31 11.8 10.4 9.3 2.1 1.9 1.7 31/2″DP, WDP NC38 18.0 17.1 14.9 3.1 2.9 2.6 4″DP HT40 27.0 4.541/2″DP, WDP NC46 34.5 26.0 21.0 5.8 4.4 3.65″DP, WDP NC50 43.0 38.5 33.4 7.2 5.5 5.65″非标DP NC52T 50.3 39.6 32.2 8.0 6.7 5.5 51/2″DP, WDP 51/2″FH 57.0 46.0 39.0 9.5 7.6 6.5 1Mpa≈4.53KN·m，1KN·m≈0.22072MPa钻铤及稳定器规格扣型上扣扭矩KN·m 液压大钳压力MPa 31/2″DC NC26 6.3 1.2041/8″DC NC31 9.2 1.6043/4″DC NC35 14.7 2.50 61/4″DC (81/2″LF) NC46 24.4 4.107″DC (91/2″LF) NC50 43.4 7.208″DC (121/4″LF) NC56 65.2 10.8 9″DC (16″,171/2″,26″LF) NC61 92.3 15.20 11″DC NC77 142.5 23.30推荐钻头上扣扭矩表钻头规格API正规扣扭矩KN·m(Mpa) 上体外径（mm）37/8″～41/2″23/8″ 4.1～4.7（1.04）8043/4″～5″27/8″8.2～9.5(2.09) 9457/8″～63/4″31/2″9.5～12.2(2.69) 108～12071/2″～83/4″41/2″16.3～21.7(4.79) 146～15291/2″～141/2″65/8″33.03～43.3(9.56) 193～196143/4″～171/2″75/8″46.94～54.2(11.96) 260～266取芯工具外筒紧扣扭矩工具系列尺寸紧扣扭矩KN·m(Mpa) 备注250P(63/4″) 171.45mm×101.6mm 13.4～16.3（2.33～2.84）白棕绳搭上猫头算一圈，二挡3道250P(43/4″) 120.65mm×66.675mm 5.5～6.6(0.91～1.12) 白棕绳搭上猫头算一圈，二挡2道川式川7-4 12.5～13.3（2.13～2.33）白棕绳搭上猫头算一圈，二挡3道川式川5-4 6.0～7.0（1.01～1.22）白棕绳搭上猫头算一圈，二挡2道注：1）扭矩大时：起钻必须上下倒换钻具。

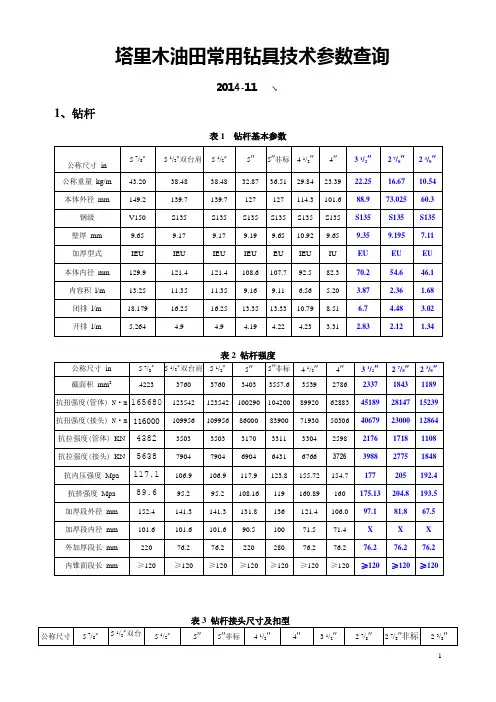

塔里木油田常用钻具技术参数查询2014-11 ↘1、钻杆表1 钻杆基本参数表2 钻杆强度表4 常用钻杆分级数据注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆表5铝合金钻杆技术参数3、方钻杆表6 方钻杆规格参数4、钻铤表7 钻铤规范注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%5、加重钻杆表8 加重钻杆规格尺寸表9 加重钻杆接头分级数据表10 加重钻杆接头允许磨损量6、扶正器表12 钻具稳定器工作外径分级尺寸表13 钻铤及钻具稳定器大钳空间均匀磨损后最小外径及偏磨限定尺寸7、钻具推荐紧扣扭矩表14 推荐紧扣扭矩其他说明：a、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m；b、使用液压动力钳或B型钳上扣，应该按照KN·m推荐数值紧扣；c、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头或B型钳上卸扣；d、严禁使用未经校检的液压动力钳紧扣。

8、钻杆扭转圈数表15钻杆扭转圈数便查表扭转圈数便查表使用说明1、单一钻杆，直接查横行竖列同尺寸交叉处数值，再乘钻杆长度（千米）。

示例1：全井3 1/2"钻杆5000m，查表：小钻具按列3 1/2"，大钻具按行3 1/2"，交叉处为14.4（圈/千米），则井口钻具扭转圈数为：14.4*5000/1000=72（圈）。

2、复合钻杆，分段查小钻具尺寸列与大钻具尺寸行交叉处数值，再乘钻杆长度（千米），然后计算各段之和。

示例2：下部2 7/8"钻杆3000米，上部3 1/2"钻杆2500米，查表：小钻具按列2 7/8"，大钻具按行分别查2 7/8"和3 1/2"，交叉处分别为15.9和8.1，则井口钻具扭转圈数为：15.9*3000/1000+8.1*2500/1000=47.7+20.2=67.9（圈）。

塔里木油田常用钻具技术参数查询
1、常用钻杆技术参数
表1 钻杆工作参数
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、方钻杆
表5 方钻杆规范
3、钻铤
表6 钻铤规范
4、加重钻杆
表7 加重钻杆规格尺寸
5、扶正器
表8 稳定器基本尺寸mm
6、紧扣扭矩
表9 推荐的常用钻具紧扣扭矩（ZQ100液压大钳液压与扭矩对应关系）
7、钻杆扭转圈数
表10 常用钻杆扭转圈数。

塔里木油田钻具扭转圈数便查表使用说明：（一级钻杆按上表70%执行，二级钻杆按上表60%执行）一、钻柱扭转计算公式： N K ＝K×N O (1)N k －—钻柱扭转圈数 K －—轴向力修正系数 N O －—纯扭转圈数2][1⎟⎟⎠⎞⎜⎜⎝⎛−=σσk (2)σ——轴向应力（或悬重） ][σ——屈服应力(或钻杆抗拉屈服强度)N O ＝N 1﹢N 2 （3）N 1、N 2－—各段钻杆扭转圈数二、查表方法：1、先查表计算纯扭转圈数No（1）单一钻杆，直接查横行竖列同尺寸交叉处数值，再乘钻杆长度（千米）例如：全井 3 1/2"钻杆5000m，查表：小钻具列 3 1/2"，大钻具行 3 1/2"，交叉处为14.4（圈/千米），则井口钻具扭转圈数为：14.4*5000/1000=72（圈）。

（2）复合钻柱，分段查小钻具尺寸列与大钻具尺寸行交叉处数值，再乘钻杆长度（千米），然后计算各段之和。

例如：下部2 7/8"钻杆3000米，上部3 1/2"钻杆2500米，查表：小钻具列2 7/8"，大钻具行分别查2 7/8"和3 1/2"，交叉处分别为15.9和8.1，则井口钻具扭转圈数为：15.9*3000/1000+8.1*2500/1000=47.7+20.2=67.9（圈）。
