钻具常用参数

各种钻具参数一、四方钻杆1、参数规格名称5 2/4＂方钻杆３１/２＂方钻杆备注外径(DFL) 133mm 88.9mm内径（d）82.6mm 57.2mm上部反扣接头外径(Du) 196.85mm 196.85mm或146.05mm内径(d) 82.6mm 57.2mm长度(Lu) 406.40mm 406.40mm扣型 6 5/8＂Reg(630)反扣 6 5/8＂Reg(630)反扣或4 1/2＂Reg(430)下部正扣接头外径(DF) 177.8 mm 120.65 mm 内径82.55mm 57.15mm长度(Ll) 508mm 508mm扣型5 1/2＂FH(521)正扣或Nc50(411) 正扣Nc38正扣或3 1/2IF正扣对角宽度（ＤＣ）175.41mm(12.5m)171.46mm115.09mm或112.71mm楞角半径（Ｒc）15.87mm(12.5m)85.72mm(16.46m)12.7mm(12.5m)56.35mm(16.46m)2、方钻杆允许弯曲度项目校直标准使用标准全长＜3 ＜8不大于15度，并且用标准防补芯能自由通过每米＜1 ＜1.5二、钻铤1、常用钻铤尺寸和基本参数规格名称∮228mm∮203mm∮178mm∮159mm∮152mm∮146mm备注水眼（mm）71.4 71.4 71.4 71.4 71.4 50.8 倒角直径（mm）212.7 190.1 164.7 150.0 144.5 114.7 抗弯强度比317 3.02 2.73 2.63 2.84 2.58公称重量Kg/m 290.6 223.5 163.9 136.97 111.8 74.5 上扣扭矩N.m 92200 65100 43400 22370 28740 14640 扣型Nc61 Nc56 Nc50 Nc46 Nc44 Nc35磨损后螺纹宽度外螺纹24.0/18 20.4/15.8 15.7/15.3 15.9/13.3 13.5/13.0新/旧内螺纹23.8/17.3 19.6/15.2 14.9/14.7 15.1/12.7 12.7/12.5新/旧均匀磨损后外径200 181.6 165.1 139.7 139.7 140 偏磨限定尺寸11.8 9.9 9.0 7.6 6.0 6.7 螺旋头数 3 3 3 3 3 3螺旋方向右右右右右右螺旋倒程1000 1000 1000 1000 1000 1000 螺旋深度9.5 9.5 7.9 7.1 6.4 4.8弯曲强度比：内螺纹危险截面摸数与外螺纹危险断面抗弯截面摸数之比。

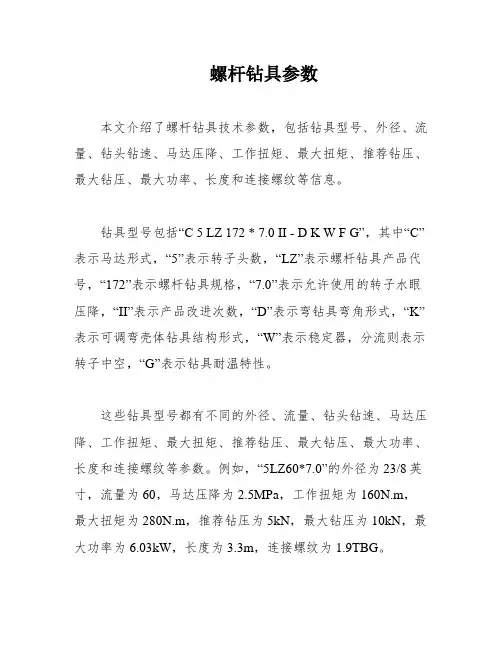

螺杆钻具参数本文介绍了螺杆钻具技术参数，包括钻具型号、外径、流量、钻头钻速、马达压降、工作扭矩、最大扭矩、推荐钻压、最大钻压、最大功率、长度和连接螺纹等信息。

钻具型号包括“C 5 LZ 172 * 7.0 II - D K W F G”，其中“C”表示马达形式，“5”表示转子头数，“LZ”表示螺杆钻具产品代号，“172”表示螺杆钻具规格，“7.0”表示允许使用的转子水眼压降，“II”表示产品改进次数，“D”表示弯钻具弯角形式，“K”表示可调弯壳体钻具结构形式，“W”表示稳定器，分流则表示转子中空，“G”表示钻具耐温特性。

这些钻具型号都有不同的外径、流量、钻头钻速、马达压降、工作扭矩、最大扭矩、推荐钻压、最大钻压、最大功率、长度和连接螺纹等参数。

例如，“5LZ60*7.0”的外径为23/8英寸，流量为60，马达压降为2.5MPa，工作扭矩为160N.m，最大扭矩为280N.m，推荐钻压为5kN，最大钻压为10kN，最大功率为6.03kW，长度为3.3m，连接螺纹为1.9TBG。

总之，螺杆钻具技术参数是钻井作业中非常重要的指标，不同的型号和参数适用于不同的作业需求，选用合适的螺杆钻具可以提高钻井效率和质量。

螺杆钻具技术参数(单头)以下是不同型号的螺杆钻具技术参数，包括外径、流量/中空流量、钻头钻速、马达压降、工作扭矩、最大扭矩、推荐钻压、最大钻压、最大功率、长度和连接螺纹。

LZ127*3.5钻具型号：LZ127*3.5外径：5英寸（127毫米）流量/中空流量：9.5～18.5钻头钻速：355转/分马达压降：2.5 MPa工作扭矩：576 N.m最大扭矩：1152 N.m推荐钻压：20 kN最大钻压：40 kN最大功率：33.78 kW长度：5.8米连接螺纹（API正规）：31/2英寸LZ165*3.5钻具型号：LZ165*3.5外径：6.5英寸（165毫米）流量/中空流量：12.6～22钻头钻速：275～480转/分马达压降：2.5935 MPa工作扭矩：1870 N.m最大扭矩：N/A推荐钻压：N/A最大钻压：N/A最大功率：33.78 kW长度：N/A连接螺纹（API正规）：31/2英寸C5LZ172*7.0-Ⅱ63/4钻具型号：C5LZ172*7.0-Ⅱ63/4 外径：6.75英寸（172毫米）流量/中空流量：18.93～37.85 钻头钻速：150～300转/分马达压降：7.0 MPa工作扭矩：3660 N.m最大扭矩： N.m推荐钻压：170 kN最大钻压：340 kN最大功率：198.55 kW长度：9.18米连接螺纹（API正规）：41/2英寸C5LZ172*7.0 63/4钻具型号：C5LZ172*7.0 63/4外径：6.75英寸（172毫米）流量/中空流量：18.93～37.85钻头钻速：100～200转/分马达压降：4.5 MPa工作扭矩：6320 N.m最大扭矩：8240 N.m推荐钻压：150 kN最大钻压：300 kN最大功率：1.7.8 kW长度：7.76米连接螺纹（API正规）：41/2英寸5LZ197*7.0 73/4钻具型号：5LZ197*7.0 73/4外径：7.75英寸（197毫米）流量/中空流量：22～36钻头钻速：95～150转/分马达压降：3.2 MPa工作扭矩：6870 N.m最大扭矩：8750 N.m推荐钻压：120 kN最大钻压：240 kN最大功率：78.54 kW长度：6.9米连接螺纹（API正规）：51/2英寸C5LZ197*7.0 73/4钻具型号：C5LZ197*7.0 73/4 外径：7.75英寸（197毫米）流量/中空流量：22～36钻头钻速：100～160转/分马达压降：5.2 MPa工作扭矩：5000 N.m最大扭矩： N.m推荐钻压：145 kN最大钻压：290 kN最大功率：8.7 kW长度：7.76米连接螺纹（API正规）：51/2英寸C3LZ216*7.0 81/2钻具型号：C3LZ216*7.0 81/2外径：8.5英寸（216毫米）流量/中空流量：28～56.78钻头钻速：145～290转/分马达压降：5.0 MPa工作扭矩：8890 N.m最大扭矩： N.m推荐钻压：200 kN最大钻压：XXX kN最大功率：240.8 kW长度：8.285米连接螺纹（API正规）：65/8英寸C5LZ216*7.0 81/2钻具型号：C5LZ216*7.0 81/2外径：8.5英寸（216毫米）流量/中空流量：28～56.78钻头钻速：105～210转/分马达压降：5.0 MPa工作扭矩： N.m最大扭矩： N.m推荐钻压：200 kN最大钻压：XXX kN最大功率：235.3 kW长度：8.285米连接螺纹（API正规）：65/8英寸3LZ244*7.0 95/8钻具型号：3LZ244*7.0 95/8外径：9.625英寸（244毫米）流量/中空流量：18.93～56.78 钻头钻速：96～290转/分马达压降：5.0 MPa工作扭矩：7040 N.m最大扭矩： N.m推荐钻压：210 kN最大钻压：400 kN最大功率：213.8 kW长度：7.56米连接螺纹（API正规）：65/8英寸5LZ244*7.0 95/8钻具型号：5LZ244*7.0 95/8外径：9.625英寸（244毫米）流量/中空流量：50.7～75.7钻头钻速：90～140转/分马达压降：2.5 MPa工作扭矩：9300 N.m最大扭矩： N.m推荐钻压：210 kN最大钻压：400 kN最大功率：136.3 kW长度：7.8米连接螺纹（API正规）：65/8英寸。

钻具常用技术参数查询钻井队版IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】塔里木油田常用钻具技术参数查询（钻井队版）2013-717修改1、钻杆技术参数表1 钻杆工作参数表2 钻杆强度表3 钻杆接头尺寸和扣型表4 常用钻杆分级规定注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆表5铝合金钻杆技术参数3、方钻杆表6 方钻杆规范4、钻铤表7 钻铤规范注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%5、加重钻杆6、扶正器表 9 稳定器基本尺寸mm7、紧扣扭矩推荐紧扣扭矩二、其他说明：1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；4、严禁使用未经检验校检的液压动力钳紧扣；3、液压动力钳扭矩与压力Mpa单位对照关系：（1）ZQ100型液压钻杆动力钳与Mpa对照关系约为6:1；（2）XQ140 /12YA型油管液压动力钳与Mpa对照关系为1:1。

8、钻杆扭转圈数表11 常用钻杆扭转圈数。

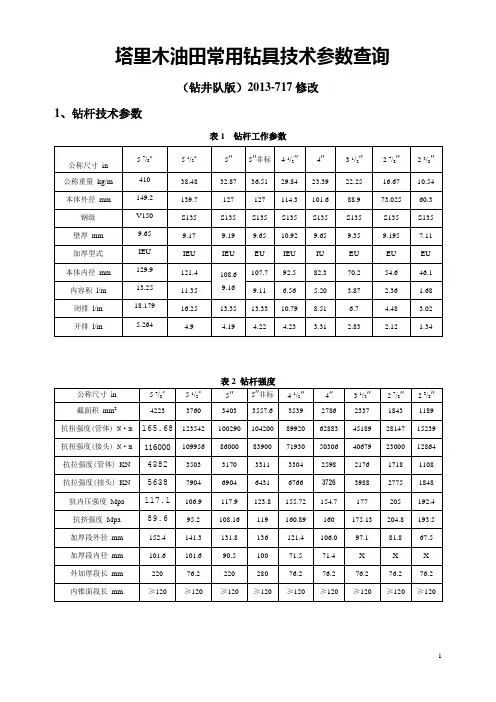

塔里木油田常用钻具技术参数查询
（钻井队版）2013-717修改
1、钻杆技术参数
表1 钻杆工作参数
表2 钻杆强度
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆
表5 铝合金钻杆技术参数
3、方钻杆
表6 方钻杆规范
4、钻铤
表7 钻铤规范
注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%
5、加重钻杆
表8加重钻杆规格尺寸
6、扶正器
表9 稳定器基本尺寸mm
7、紧扣扭矩
推荐紧扣扭矩
二、其他说明：
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;
2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；
4、严禁使用未经检验校检的液压动力钳紧扣；
3、液压动力钳扭矩KN.m与压力Mpa单位对照关系：
（1）ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1；
（2）XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。

8、钻杆扭转圈数
表11 常用钻杆扭转圈数。

塔里木油田常用钻具技术参数查询
（钻井队版）2013-717修改
1、钻杆技术参数
表1 钻杆工作参数
表2 钻杆强度
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆
表5 铝合金钻杆技术参数
3、方钻杆
表6 方钻杆规范
4、钻铤
表7 钻铤规范
注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%
5、加重钻杆
表8加重钻杆规格尺寸
6、扶正器
表 9 稳定器基本尺寸mm
7、紧扣扭矩
推荐紧扣扭矩
二、其他说明：
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;
2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；
4、严禁使用未经检验校检的液压动力钳紧扣；
3、液压动力钳扭矩KN.m与压力Mpa单位对照关系：
（1）ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1；
（2）XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。

8、钻杆扭转圈数
表11 常用钻杆扭转圈数。

常用钻具技术参数查询
1、常用钻杆技术参数
表1 钻杆工作参数
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、方钻杆
表5 方钻杆规范
3、钻铤
表6 钻铤规范
4、加重钻杆
表7 加重钻杆规格尺寸
5、扶正器
表8 稳定器基本尺寸mm
6、紧扣扭矩
表9 推荐的常用钻具紧扣扭矩（ZQ100液压大钳液压与扭矩对应关系）
7、钻杆扭转圈数
表10 常用钻杆扭转圈数。

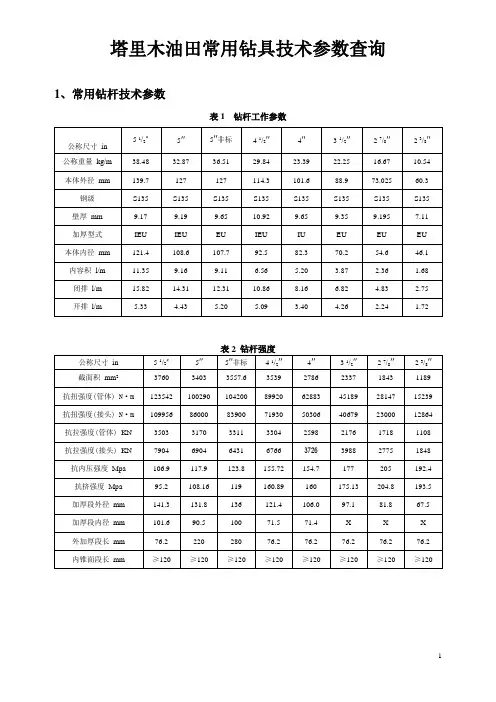

塔里木油田常用钻具技术参数查询
1、常用钻杆技术参数
表1 钻杆工作参数
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、方钻杆
表5 方钻杆规范
3、钻铤
表6 钻铤规范
4、加重钻杆
表7 加重钻杆规格尺寸
5、扶正器
表8 稳定器基本尺寸mm
6、紧扣扭矩
表9 推荐的常用钻具紧扣扭矩（ZQ100液压大钳液压与扭矩对应关系）
7、钻杆扭转圈数
表10 常用钻杆扭转圈数。

塔里木油田常用钻具技术参数查询
（钻井队版）2013-717修改
1、钻杆技术参数
表1 钻杆工作参数
表2 钻杆强度
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆
表5铝合金钻杆技术参数
3、方钻杆
表6 方钻杆规范4、钻铤
表7 钻铤规范
注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%
5、加重钻杆
表8加重钻杆规格尺寸
6、扶正器
表9 稳定器基本尺寸mm
7、紧扣扭矩
推荐紧扣扭矩
二、其他说明：
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;
2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；
4、严禁使用未经检验校检的液压动力钳紧扣；
3、液压动力钳扭矩压力Mpa单位对照关系：
（1）ZQ100型液压钻杆动力钳
（2）XQ140 /12YA型油管液压动力钳
8、钻杆扭转圈数
表11 常用钻杆扭转圈数。

塔里木油田常用钻具技术参数查询
（钻井队版）2013-717修改
1、钻杆技术参数
表1 钻杆工作参数
表2 钻杆强度
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆
表5铝合金钻杆技术参数
3、方钻杆
表6 方钻杆规范
4、钻铤
表7 钻铤规范
注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%
5、加重钻杆
表8加重钻杆规格尺寸
6、扶正器
表9 稳定器基本尺寸mm
7、紧扣扭矩
推荐紧扣扭矩
二、其他说明：
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;
2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；
4、严禁使用未经检验校检的液压动力钳紧扣；
3、液压动力钳扭矩KN.m与压力Mpa单位对照关系：
（1）ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1；
（2）XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。

8、钻杆扭转圈数
表11 常用钻杆扭转圈数。

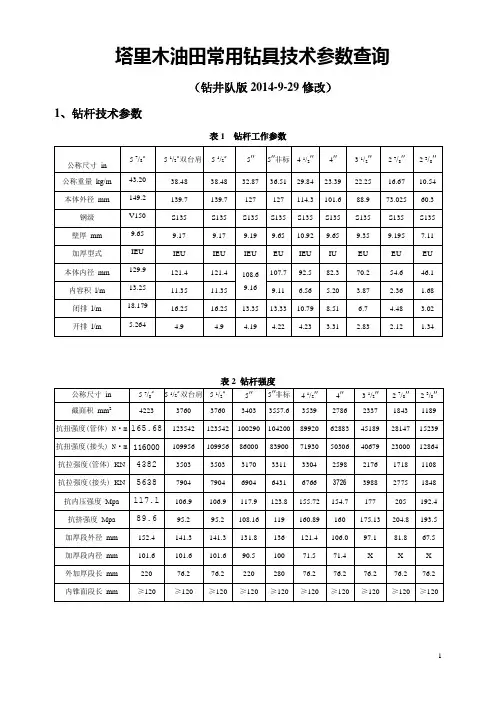

塔里木油田常用钻具技术参数查询（钻井队版2014-9-29修改）1、钻杆技术参数表1 钻杆工作参数表2 钻杆强度表3 钻杆接头尺寸和扣型表4 常用钻杆分级规定注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆表5铝合金钻杆技术参数3、方钻杆4、钻铤表7 钻铤规范注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%5、加重钻杆表8加重钻杆规格尺寸加重钻杆接头分级数据加重钻杆接头允许磨损量6、扶正器表9 稳定器基本尺寸mm钻具稳定器工作外径分级尺寸钻铤及钻具稳定器大钳空间均匀磨损后最小外径及偏磨限定尺寸7、紧扣扭矩推荐紧扣扭矩钻具稳定器分级数据二、其他说明：1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；4、严禁使用未经检验校检的液压动力钳紧扣；3、液压动力钳扭矩KN.m与压力Mpa单位对照关系：（1）ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1；（2）XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。

8、钻杆扭转圈数表11 常用钻杆扭转圈数11塔里木油荐12说明：1、推荐的钻压一般是指近钻头钻铤所承受的钻压；2、推荐的转速一般是指钻铤所承受的最高转速；3、推荐的扭矩是正常钻进时的相对扭矩，超过该扭矩时必须降低钻压；4、顶驱扭矩设置是顶驱扭矩设置的最大扭矩。

钻具中心张琦编制。

塔里木油田常用钻具技术参数查询（钻井队版）2013-717修改1、钻杆技术参数表1 钻杆工作参数表2 钻杆强度表3 钻杆接头尺寸和扣型″″17 /″″/ 5 非标 54 55 ″″″″″非标″31177公称尺寸 2 2 3 /4 / / / 2 /2888822．表4 常用钻杆分级规定金 1168720 4060 42 60130 3553 28140 996 D16T 147注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；11/钻杆均有采用非标制造。

、5″、42.*表示非标，目前塔里木油田所用的?、5/222、铝合金钻杆表5 铝合金钻杆技术参数、方钻杆3．6 方钻杆规范表 4、钻铤钻铤规范表796%开排×内体积，闭排注：螺旋钻铤开排减少4%=+、加重钻杆5．表8加重钻杆规格尺寸6、扶正器7、紧扣扭矩推荐紧扣扭矩二、其他说明：1、上表中推荐的钻具螺纹紧扣扭矩单位为KN· m;2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；3、本体尺寸尷及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸尷以上钻具应使用带扭矩指示的猫头紧扣；4、严禁使用未经检验校检的液压动力钳紧扣；3、液压动力钳扭矩与压力Mpa单位对照关系：（1）ZQ100型液压钻杆动力钳与Mpa对照关系约为6:1；（2）XQ140 /12YA型油管液压动力钳与Mpa对照关系为1:1。

8、钻杆扭转圈数常用钻杆扭转圈数11 表．。

塔里木油田常用钻具技术参数查询
（钻井队版）2013-717修改
1、钻杆技术参数
表1 钻杆工作参数
表2 钻杆强度
表3 钻杆接头尺寸和扣型
表4 常用钻杆分级规定
注：1.塔里木油田范围内三级钻杆停用，分级管体壁厚比行标提高3-5个百分点；
2.*表示非标，目前塔里木油田所用的4 "、41/2"、5″、51/2"钻杆均有采用非标制造。

2、铝合金钻杆
表5 铝合金钻杆技术参数
3、方钻杆
表6 方钻杆规范
4、钻铤
表7 钻铤规范
注：螺旋钻铤开排减少4%，闭排=内体积+开排×96%
5、加重钻杆
表8加重钻杆规格尺寸
6、扶正器
表9 稳定器基本尺寸mm
7、紧扣扭矩
推荐紧扣扭矩
二、其他说明：
1、上表中推荐的钻具螺纹紧扣扭矩单位为KN·m;
2、如液压动力钳配备有KN·m单位的仪表，应该按照KN·m推荐数值紧扣；如液压动力钳未配备有KN·m单位的仪表，可参照Mpa单位紧扣；
3、本体尺寸7"及以下规格钻具严禁使用无任何指示仪表（扭矩、压力）的液压动力钳上卸扣，本体尺寸7"以上钻具应使用带扭矩指示的猫头紧扣；
4、严禁使用未经检验校检的液压动力钳紧扣；
3、液压动力钳扭矩KN.m与压力Mpa单位对照关系：
（1）ZQ100型液压钻杆动力钳KN.m与Mpa对照关系约为6:1；
（2）XQ140 /12YA型油管液压动力钳KN.m与Mpa对照关系为1:1。

8、钻杆扭转圈数
表11 常用钻杆扭转圈数。

一、四方钻杆二、钻铤弯曲强度比：内螺纹危险截面摸数与外螺纹危险断面抗弯截面摸数之比。

三、加重钻杆三、加重钻杆三、钻杆1、API钻杆加厚尺寸图（X、G、S）四、转换接头：1、转换接头的种类转换接头根据外形与使用分为以下三种型式A型（同径式）：一只转换接头只有一种外径尺寸，代号为JTA。

B型（异径式）：一只转换接头只有两种外径尺寸，代号为JTB。

C型（左旋式）：转换接头的连接螺纹为左旋形式，代号为JTC转换接头的种类（SY5200—93、SY/T6152—1995）注：（1）、转换接头的连接螺纹弯曲强度比应控制在3.20：20—1.90：1之间。

（2）、转换接头的钻具当其直径差大于15mm时可采用B型转换接头（水龙头转换接头和打捞转换接头除外）。

1、接头型号与标记（1）转换接头型号表示法（SY5200—93）转换接头和光坯代号出厂批次出厂年号制造厂名或标志代号例：某厂（代号R）1989年按SY5200—93标准生产的第13批C型水龙头转换接头，两端有4 1/2正规左旋外螺纹，内径上部57.2mm，下部41.99 mm，标记为：R8913（2）转换接头标记代号（SY5200—93）内螺纹代号水眼直径外螺纹代号内螺纹端螺纹代号水眼直径外螺纹端螺纹代号型式（A、B、C）种类（1、2、3、4、5、6、7）接头代号例：1989年按SY5200—93标准生产第四批B型过度转换接头，一端为NC50外螺纹，另一端为NC46内螺纹，内径50.8mm,标记为：标记槽内标记：R8904外表面标记：JT3BNC44—50.8GXNC—50.8M2、接头螺纹扣型的表示方法螺纹扣型叫法目前有三种，一种是国内各油田习惯叫法（如411/410、521/430）；第二种是美国API石油学会规定的老式叫法（如：4FH（贯眼）、4 1/2内平、4 1/2REG 正规；第三种（数字型）是美国API石油学会规定的新叫法（如：NC50、N46、NC38）。

钻杆（1）2-7/8〞钻杆1)★外径：2-7/8〞（73mm）；2)内径：2.151”(54.6mm)；3)★钻杆钢级：G105；4)★加工形式： EU；5)壁厚：9.19mm；6)★重量：10.4ppf7)总长度（从台肩到台肩）:31ft±0.5ft ；8)材质硬度：HB(TJ)285-340；9)★接头扣型:NC31；10)螺纹旋型：右旋；11)★接头外径：104.8mm；12)★接头内径：50.8mm；13)焊接方法：摩擦焊接；14)接头扣钳部分长度：10〞 Pin(不含扣长)x12.5〞 Box；15)吊卡台肩：18°；16)管子表面：清漆；17)★内部涂装：TK34；18)接头和管体材料产地：宝钢；19)接头耐磨带：母接头端敷焊宽度为3〞ARNCO-100XT的耐磨带,在母扣18°台肩面上敷焊宽度为1〞的ARNCO-100XT耐磨带。

20)含接头估重：16.5KG/M（2）3-1/2”钻杆1)★外径：3-1/2〞（88.9mm）；2)内径：2.764”(70.2mm)；3)★钻杆钢级：S135；4)★加工形式： EU；5)壁厚：9.35mm；6)★重量：13.3ppf7)总长度（从台肩到台肩）:31ft±0.5ft ；8)材质硬度：HB(TJ)285-340；9)★接头扣型:NC38；10)螺纹旋型：右旋；11)★接头外径：127mm；12)★接头内径：54mm；13)焊接方法：摩擦焊接；14)接头扣钳部分长度：10〞 Pin(不含扣长)x12.5〞 Box；15)吊卡台肩：18°；16)管子表面：清漆；17)★内部涂装：TK34；18)接头和管体材料产地：宝钢；19)接头耐磨带：母接头端敷焊宽度为3〞ARNCO-100XT的耐磨带,在母扣18°台肩面上敷焊宽度为1〞的ARNCO-100XT耐磨带。

20)含接头估重：22.21KG/M（3）4”钻杆1)★外径：4〞（101.6mm）；2)内径：3.340”(84.84mm)；3)★钻杆钢级：S135；4)★加工形式： EU；5)壁厚：8.38mm；6)★重量：14ppf7)总长度（从台肩到台肩）:31ft±0.5ft ；8)材质硬度：HB(TJ)285-340；9)★接头扣型:NC46；10)螺纹旋型：右旋；11)★接头外径：152.4mm；12)★接头内径：76.2mm；13)焊接方法：摩擦焊接；14)接头扣钳部分长度：10〞 Pin(不含扣长)x12.5〞 Box；15)吊卡台肩：18°；16)管子表面：清漆；17)★内部涂装：TK34；18)接头和管体材料产地：宝钢；19)接头耐磨带：母接头端敷焊宽度为3〞ARNCO-100XT的耐磨带,在母扣18°台肩面上敷焊宽度为1〞的ARNCO-100XT耐磨带。
