smt的工艺流程

SMT（Surface Mount Technology），即表面贴装技术，是一种电子组装技术，采用了封装结构小、体积轻、线路密度高的表面贴装元器件，实现了电子产品的高质量和高可靠性。下面将介绍SMT的工艺流程。

首先，SMT的工艺流程开始于元器件加工环节。在此环节，原材料包括电子器件和PCB（Printed Circuit Board，印刷电路板）以及焊料。电子器件通过在线或线下方式的采购，来自于一些著名的厂家。 PCB的制造则依赖于印制电路板厂商提供的原材料。

第二个环节是元器件拼接。在这个阶段，将电子器件根据PCB上的布局图进行拼接。一般来说，大多数电子器件是通过SMT设备来实现自动拼接的。

第三个环节是焊接。在此阶段，通过热回流焊接技术，把已拼好的元器件与PCB焊接在一起。热回流焊接是将PCB放入回流炉中，通过预热、焊接和冷却等步骤，使焊料熔化并与PCB和元器件接触，从而实现焊接。此技术可以保证焊接质量和可靠性。

接下来是清洗环节。此阶段旨在去除焊接过程中产生的残留物，包括焊通和焊焦等。清洗通常使用清洗剂，如酒精、溶剂等，通过喷洒或浸泡的方式进行。

然后是检查和测试环节。在这个阶段，对焊接过的电子器件和PCB进行视觉检查和功能测试，确保产品的质量和可靠性。这一步通常由专门的SMT设备和技术人员进行。

最后，是组装和包装环节。在这个阶段，将完成检查和测试的产品组装起来，并根据客户的要求进行包装。产品包装可以采用盒装、袋装、盘装等多种方式。在此阶段，还需要对产品进行标识和记录，以便追踪和售后服务。

总之，SMT的工艺流程涵盖了元器件加工、拼贴、焊接、清洗、检查和测试、组装和包装等多个环节。通过这些环节的有序进行，可以确保SMT产品的质量和可靠性。随着科技的飞速发展，SMT技术也在不断创新和进步，为电子产品的生产提供了更有效率、更高质量的解决方案。

合集下载

SMT工艺流程简介

SMT工艺流程简介

SMT工艺流程简介

SMT是表面组装技术Surface Mounting Technology 的缩写，是目前电子组装行业里最流行的一种技术和工艺。它是一种将无引脚或短引线表面组装元器件（简称SMC/SMD，中文称片状元器件），安装在印制电路板（Printed Circuit Board，PCB)的表面或其它基板的表面上，通过再流焊或浸焊等方法加以焊接组装的电路装连技术。

相信大家都见过老式收音机，80后基本都拆过。打开它之后，可以看见里面的电路板元器件基本都是带着几个管脚，而且体积很大，看起来很笨重，这些就是传统的插件元器件。而随着表面贴装技术的发展，这种组装密度高、电子产品体积小、重量轻的SMT技术脱引而出，它可靠性高、抗振能力强、焊点缺陷率低、高频特性好，减少了电磁和射频干扰，易于实现自动化，可以提高生产效率。

Surface mount Technology Through-hole

(表面贴装技术下的产品) （通孔插件技术下的产品）

现在我司大多数产品都是双面混装工艺，即表面贴装元器件以及插件在PCB板的正、反两面都有。其工艺流程如下：

来料检查

PCB板bottom面印刷锡膏

印刷检查

贴装

回流焊接 贴装 印刷检查 Top面印刷锡膏 回流焊接

X-Ray检查 AOI检查和维修 THT插件 波峰焊 清洗

入库 QA检查

基本工艺流程如下图所示：

SMT工艺构成要素：

1、钢网

钢网（stencils）也就是SMT模板（SMT Stencil），是一种SMT专用模具;其主要功能是帮助锡膏的沉积;目的是将准确数量的锡膏转移到空PCB上的准确位置。

SMT工艺流程

SMT工艺流程

BC05模块SMT工艺验证方案

以A34产品为实验对象，通过200PCS BC05模块的生产，从SMT到装配全程监控BC05模块的品质表现。重点关注BGA经过两次回流炉后的焊接状况。

具体工艺流程如下：1：模块板印锡膏2：印锡膏模块板全检3：SMT贴片4：炉前目视全检5：过回流炉6：模块编号7：AOI全检8：X-ray全检，电脑保存200PCS图片9：模块自动校频及蓝牙功能测试10：A34主板第一面贴片/回流炉。11：A34主板第二面印锡膏12：印锡膏板全检13：SMT贴片（含BC05模块）14：炉前目视全检15：过回流炉17：AOI全检18：X-ray全检，电脑保存200PCS图片19：比较相同编号前后两次X-ray的变化20：PCB插件/过波峰炉/补焊21：PCB ATE全检22：装配23：PQC成品全检24：QA成品全检及相应可靠性试验

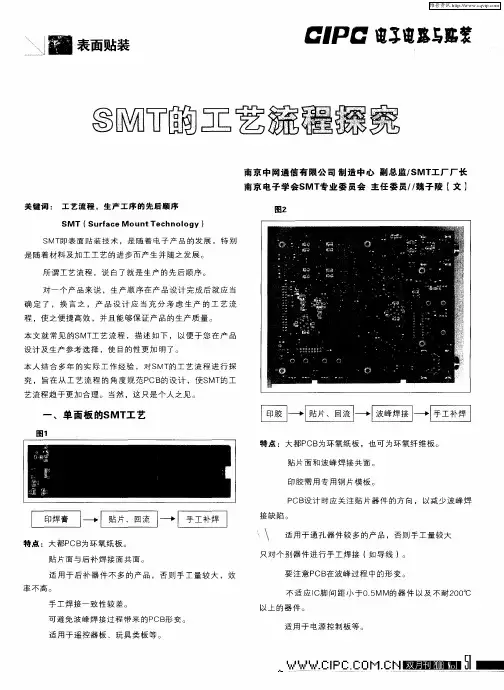

SMT的工艺流程探究

SMT的工艺流程探究

表面贴装　Ｊｃ＝　ｅ　Ｉｌ！　ｌｌ！路与Ｉ４；蓑　

Ｓ　的嚣雹麓褪舞宽　

关键词：　工艺流程，生产工序的先后顺序　ＳＭＴ（Ｓｕｒｆａｃｅ　Ｍｏｕｎｔ　Ｔｅｃｈｎｏｌｏｇｙ）　ＳＭＴ即表面贴装技术，是随着电子产品的发展，特别　是随着材料及加工工艺的进步而产生并随之发展。　所谓工艺流程，说白了就是生产的先后顺序。　对一个产品来说，生产顺序在产品设计完成后就应当　确定了，换言之，产品设计应当充分考虑生产的工艺流　程，使之便捷高效，并且能够保证产品的生产质量。　本文就常见的ＳＭＴ工艺流程，描述如下，以便于您在产品　设计及生产参考选择，使目的性更加明了。　本人结合多年的实际工作经验，对ＳＭＴ的工艺流程进行探　究。旨在从工艺流程的角度规范ＰＣＢ的设计，使ＳＭＴ的工　艺流程趋于更加合理。当然，这只是个人之见。　一、单面板的ＳＭＴ工艺　图１　＿＿　ｉ　！　Ｉ　Ｉ　雕　目　ｉ　

特点：大都ＰＣＢ为环氧纸板。　贴片面与后补焊接面共面。　适用于后补器件不多的产品，否则手工量较大，效　率不高。　手工焊接一致性较差。　可避免波峰焊接过程带来的ＰＣＢ形变。　适用于遥控器板、玩具类板等。　南京中网通信有限公司制造中心副总监，ＳＭＴ工厂厂长　南京电子学会ＳＭＴ专业委员会主任委员，，魏子陵【文】　图２　…目　糍　一＿　瞅　。。　＿　ｌ　，　胁　Ｅ强　疆　涌　ｌ　—　一　＿　翘　Ｉ　●　■　妻　ｉ　ｎ●　＿ｕ＿　一　麟　回一匝圈一匝一匝　

特点：大都ＰＣＢ为环氧纸板，也可为环氧纤维板。　贴片面和波峰焊接共面。　印胶需用专用钢片模板。　ＰＣＢ设计时应关注贴片器件的方向，以减少波峰焊　接缺陷。　＼　适用于通孔器件较多的产品，否则手工量较大　只对个别器件进行手工焊接（如导线）。　要注意ＰＣＢ在波峰过程中的形变。　不适应ＩＣ脚间距小于０．５ＭＭ的器件以及不耐２０￣）℃　以上的器件。　适用于电源控制板等。　

．ＣｌＰＣ．Ｃ０Ｈ．ＣＮ眨疆圃唧唧

　ｌ■■一　维普资讯 ｃＩＰｃ。　

什么是SMT和SMT工艺流程介绍

什么是SMT和SMT工艺流程介绍

SMT就是表面组装技术（Surface Mounted Technology）的缩写,是目前电子组装行业里最流行的一种技术和工艺。 表面组装技术是一种无需在印制电路板上钻插件孔，直接将表面组装元器件贴﹑焊到印制电路板表面规定位置上的电路装联技术。

SMT基础知识

表面贴装技术(Surfacd Mounting Technolegy简称SMT)是新一代电子组装技术,它将传统的电子元器件压缩成为体积只有几十分之一的器件,从而实现了电子产品组装的高密度、高可靠、小型化、低成本， 以及生产的自动化。这种小型化的元器件称为：SMY器件（或称SMC、片式器件）。将元件装配到印刷基板（或其它基板）上的工艺方法称为SMT工艺。相相关的组装设备则称为SMT设备。

目前，先进的电子产品，特别是在计算机及通讯类电子产品，已普遍采用SMT技术。国际上SMD器件产量逐年上升，而传统器件产量逐年下降，因此随着进间的推移，SMT技术将越来越普及。

一、传统制程简介

传统穿孔式电子组装流程乃是将组件之引脚插入PCB的导孔固定之后，利用波峰焊(Wave Soldering)的制程，经过助焊剂涂布、预热、焊锡涂布、检测与清洁等步骤而完成整个焊接流程。

二、表面贴装技术简介

由于电子工业之产品随着时间和潮流不断的将其产品设计成短小轻便，相对地促使各种零组件的体积及重量愈来愈小，其功能密度也相对提高，以符合时代潮流及客户需求，在此变迁影响下，表面贴装组件即成为PCB上之主要组件，其主要特性是可大幅节省空间，以取代传统浸焊式组件(Dual In Line Package；DIP).

表面黏着组装制程主要包括以下几个主要步骤 锡膏印刷、组件贴装、回流焊接.

其各步骤概述如下：

锡膏印刷(Stencil Printing)：锡膏为表面黏着组件与PCB相互连接导通的接着材料，首先将钢板透过蚀刻或雷射切割后，由印刷机的刮刀(squeegee)将锡膏经钢板上之开孔印至PCB的焊垫上，以便进入下一步骤。
